Fogger m. Kaltgeräte. über DIN Buchse ansteuern ???

von Hot-Button, 06.10.07.

  1. Hot-Button

    Hot-Button Registrierter Benutzer

    Im Board seit:
    19.04.07
    Zuletzt hier:
    8.07.15
    Beiträge:
    592
    Ort:
    Märkischer Kreis
    Zustimmungen:
    39
    Kekse:
    2.368
    Erstellt: 06.10.07   #1
    Servus,
    :);):D
    brauche nen Schaltbild zu einer Elektronik, die es ermöglicht,
    die Signale/Spannungen der DIN-Buchse (Scanmaster 2 MKII),
    zum Steuern einer Nebelmaschine mit Kaltgeräte-Anschluß,
    zu benutzen...

    Habe schon viel gesucht, aber nischt gefunden... :(:(

    Theoretisch muss sowas gehen... :cool:
    Halt über ne Relais-Schaltung die 230V der Kaltgeräte-Vernbedienung schalten...

    IM VORAUS VIELEN DANK
    Jens

  2. Hot-Button

    Hot-Button Threadersteller Registrierter Benutzer

    Im Board seit:
    19.04.07
    Zuletzt hier:
    8.07.15
    Beiträge:
    592
    Ort:
    Märkischer Kreis
    Zustimmungen:
    39
    Kekse:
    2.368
    Erstellt: 07.10.07   #2
    ... nach langer Suche, bin ich etwas weiter gekommen... :o
    es sieht wohl so aus, daß der DIN-Anschluß eines Controllers keine Spannung raus gibt, sondern nur einen Schließer für den Nebelausstoß hat und 2 Kontakte die als Spannungseingang für den Schließer und die LEDs READY und HEIZEN dienen...
    und die 3 gschalteten...

    1+4 : sind wohl der PLUS (Dauerspannung)
    2 : der geschaltete MINUS für die HEIZEN LED
    3 : der GESCHALTETE PLUS für NEBEL
    5 : der geschaltete MINUS für READY

    Kann mir jemand etwas über die Spannung sagen die aus dem DIN einer Nebelmaschine rausgeführt werden ??? :confused:

    Wenn ich die Daten bekomme, mach ich mal sone Schaltung und packe das Schaltbild hier rein...:p
    Es wird dann wohl ne kleine Box sein die zwischen den DIN des Controllers und den Kaltgeräte-Fernsteuerungs-Anschluß des Foggers kommt.
    ;););)

    Bis dahin...
    Jens

  3. ~Alex~

    ~Alex~ Registrierter Benutzer

    Im Board seit:
    07.01.07
    Zuletzt hier:
    28.05.10
    Beiträge:
    12
    Ort:
    Hof
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 07.10.07   #3
    Hallo Jens,
    habe gerade deine Nachricht bekommen, und ja, es gibt eine Möglichkeit über den %poligen Anschluss deinen Nebler zu betreiben...

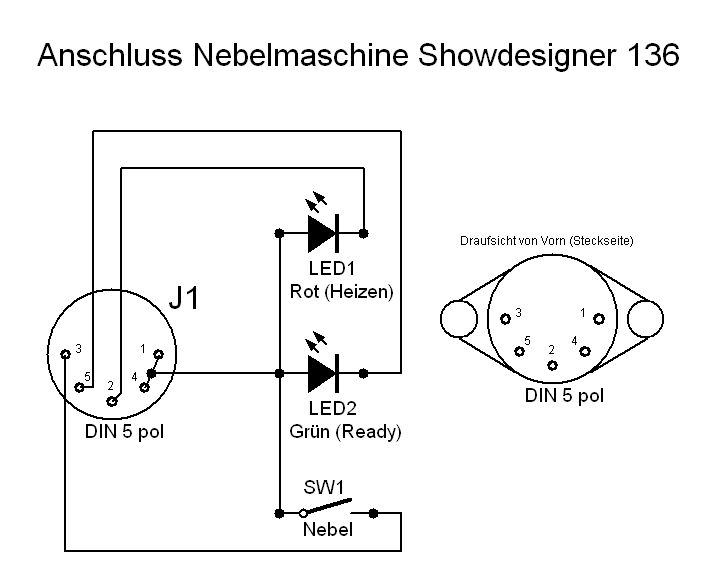

    Die Anschlüsse hierzu kannst du in den " Grafiken nachsehn, ich hoffe die Anhänge können geöffnet werden...
