Moin! Nachdem ich nach dem letzten Bauprojekt (PRS Style Kit von Etsy) noch so viele Teile übrig hatte (eigentlich alles bis auf Hals, Neckplate und Body) und nach dem eifrigen Studium vieler Bauthreads hier im Forum, wollte ich gerne selber mal so ein resteverwertendes Low-Budget Projekt starten.
Es wird eine Sandwich-Konstruktion, deren Kern eine uralte Küchenarbeitsplatte ist (28mm, Schichtholz, evtl. Buche) plus Boden und Decke aus 10mm Pappel-Sperrholz.

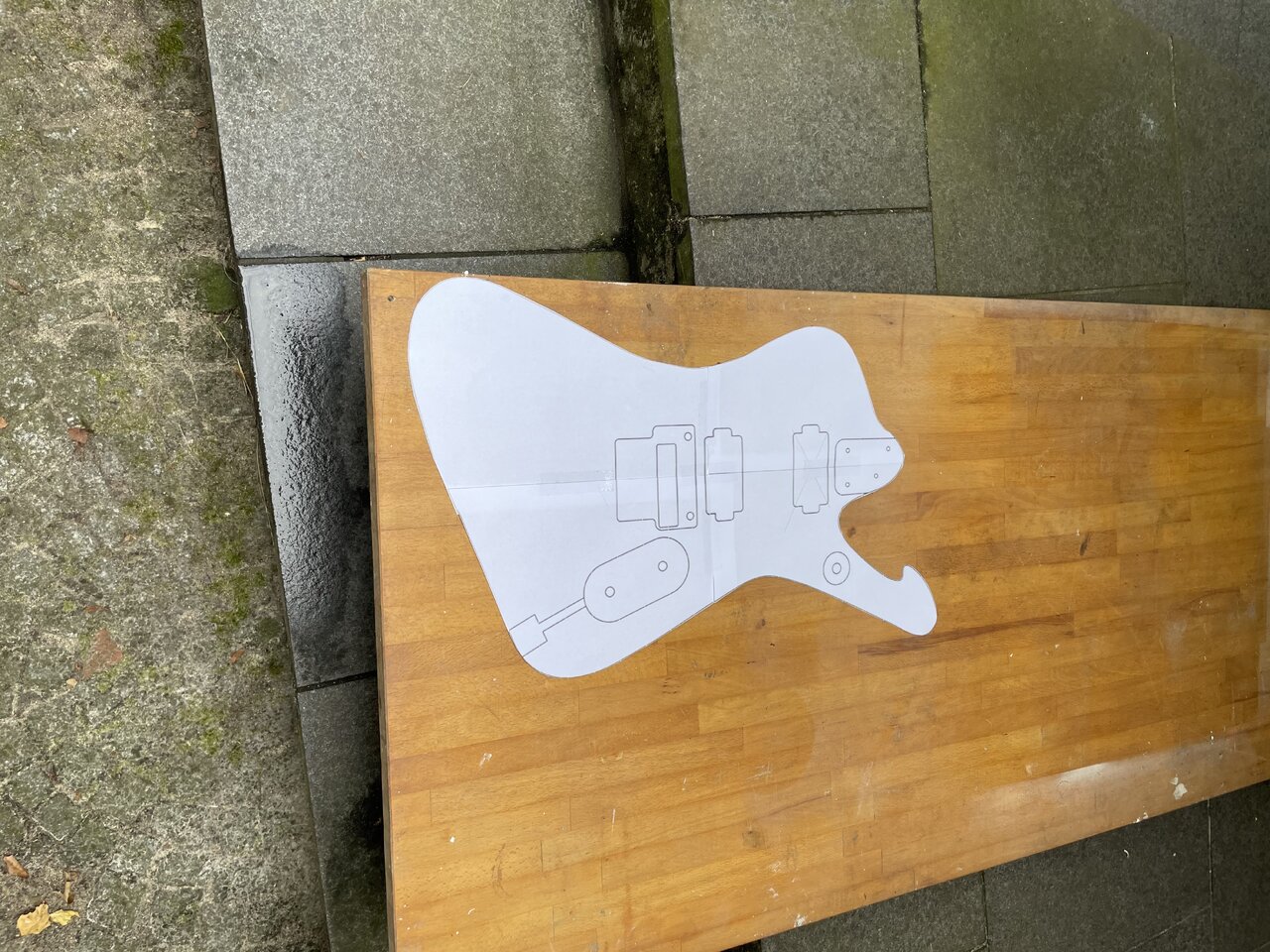

Form des Bodies ist ein Mix aus Gibson Firebird (obere Hälfte) und Ibanez Iceman (untere Hälfte). Mit Photoshop zusammen gebastelt und auf 4 DIN-A4 ausgedruckt als Schablone.
Hals ist ein Noname-Hals von Amazon für 50€, Ahorn und Palisander, 24 Bünde, 648mm Mensur.

  • Gefällt mir
Reaktionen: 6 Benutzer
Bruce_911
Bruce_911
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
28.04.16
Beiträge
1.549
Kekse
14.288
Bin gespannt.

Aber den Pickup-Switch würde ich nach oben versetzen, dahin wo er bei der Iceman sitzt.

D
deeepz
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
29.08.10
Beiträge
26
Kekse
1.648

Ich habe als Werkzeug nur normales Heimwerker Zeug, Stichsäge, Handkreissäge, Akkubohrer, Handfräse, Dremel, Bandschleifer. Mal sehen, wie weit man damit kommt!

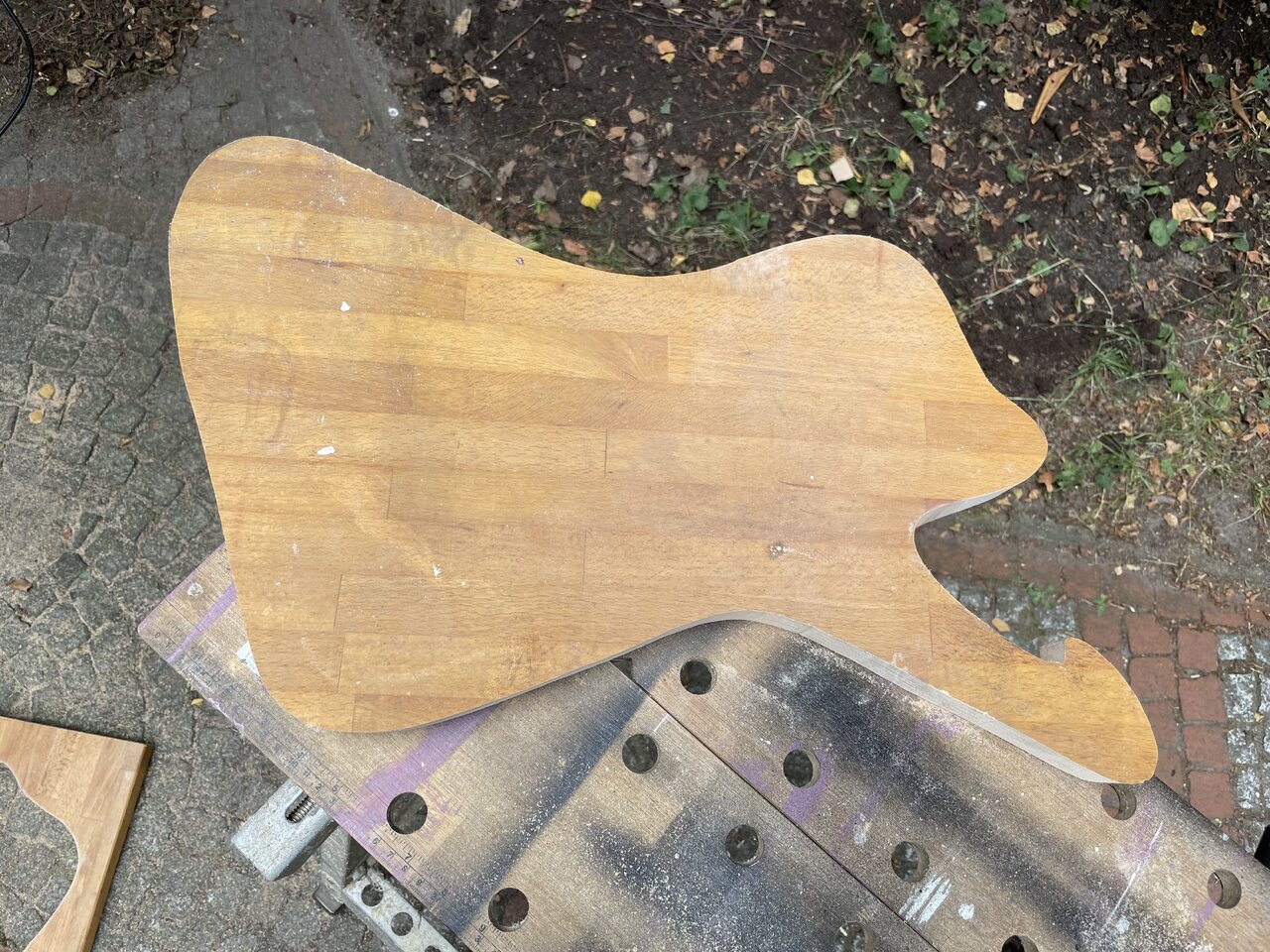

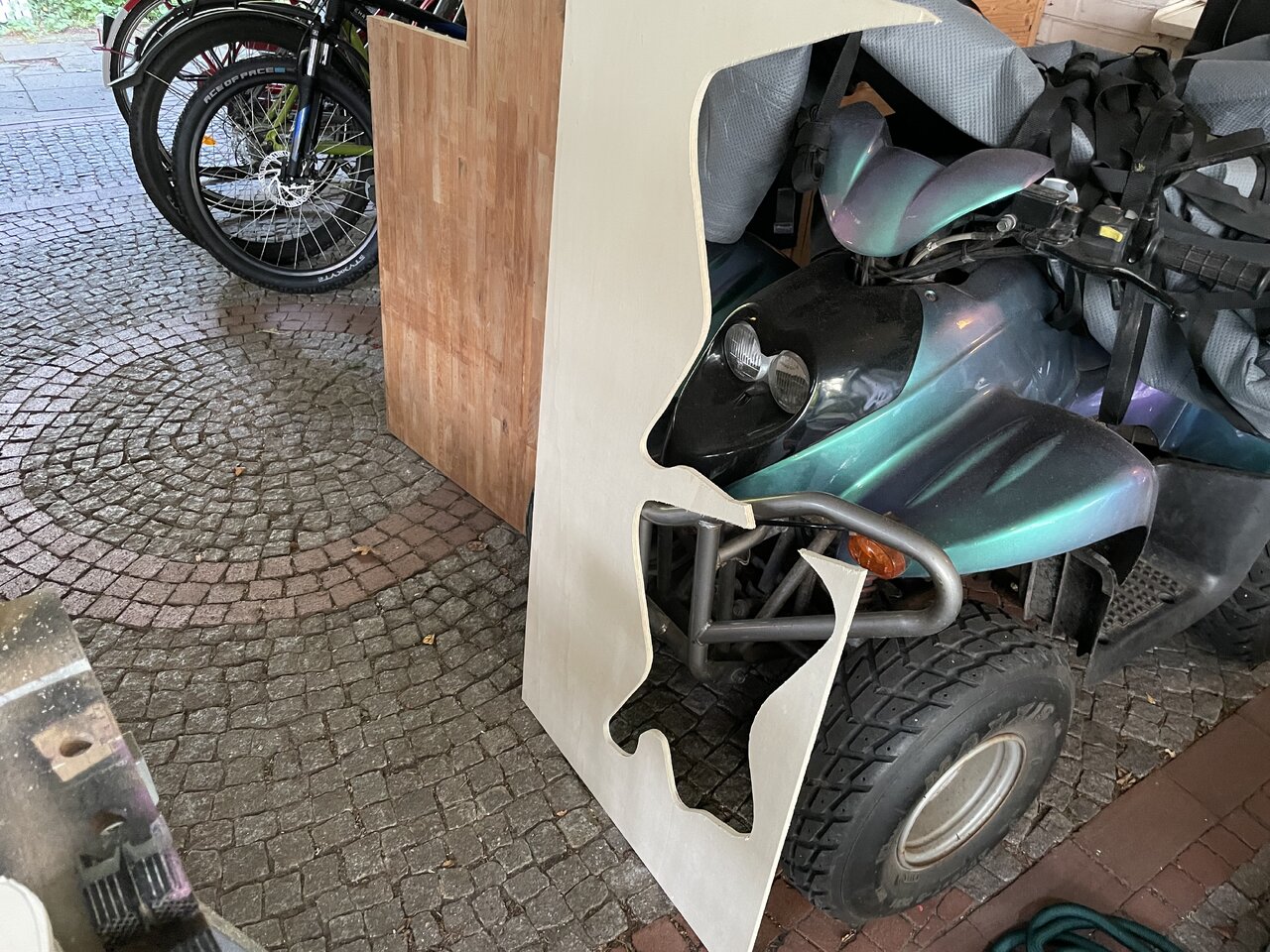

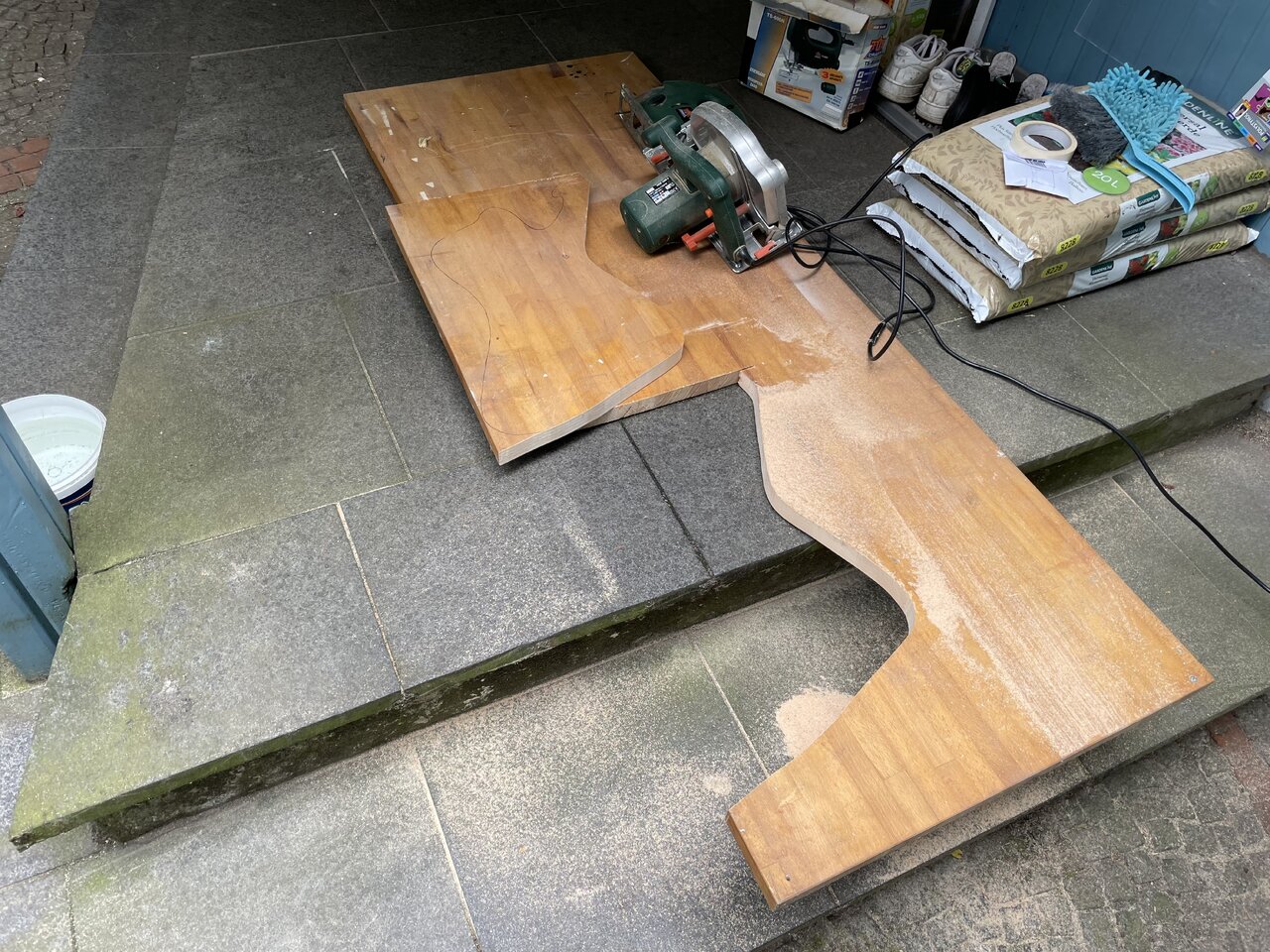

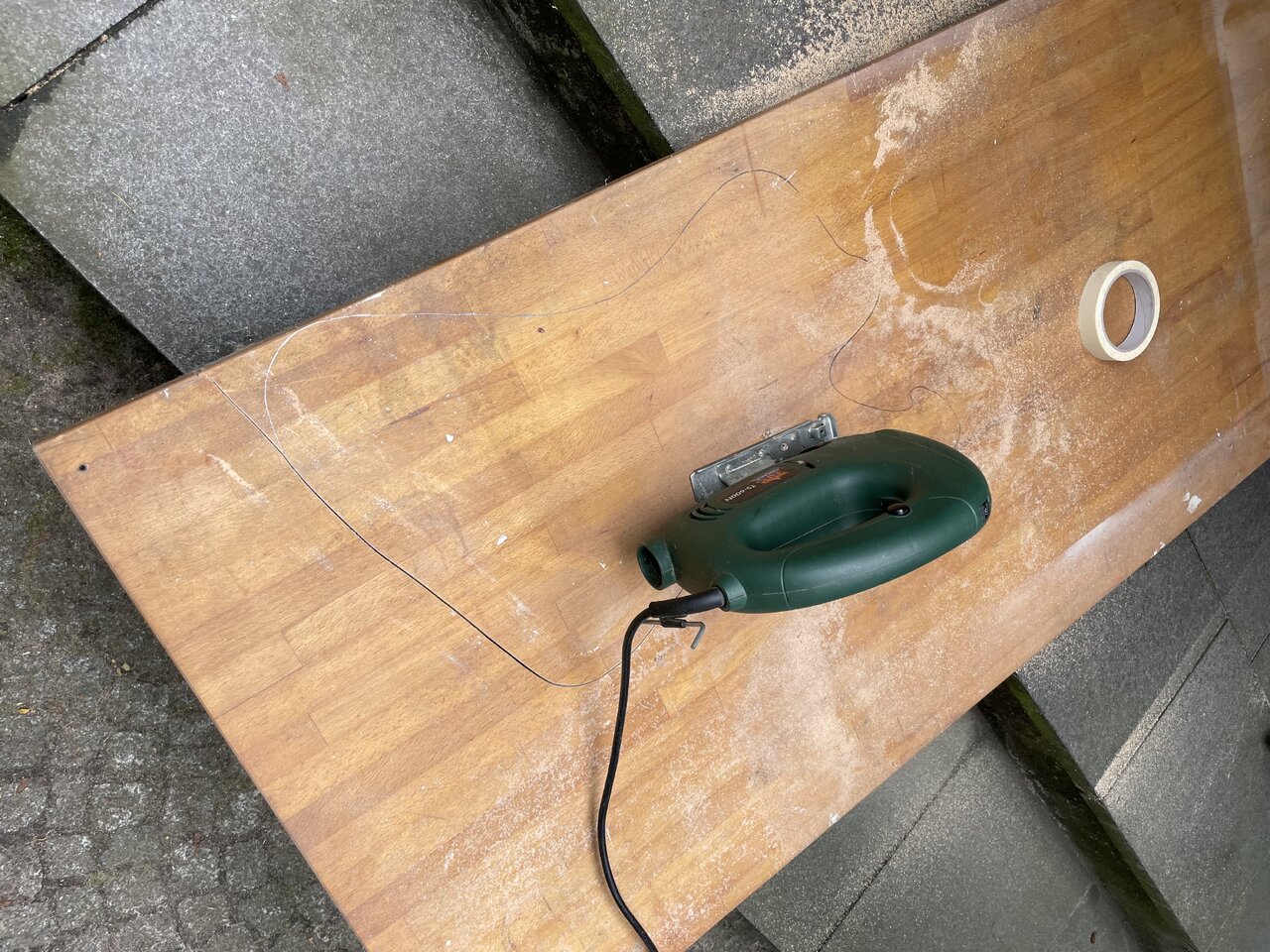

Bisher wurde die Bodyform aus der Küchenarbeitsplatte gesägt (mit ein ganz wenig Luft zum finalen Schleifen) und auch aus dem Sperrholz:

Erstes Probeliegen:

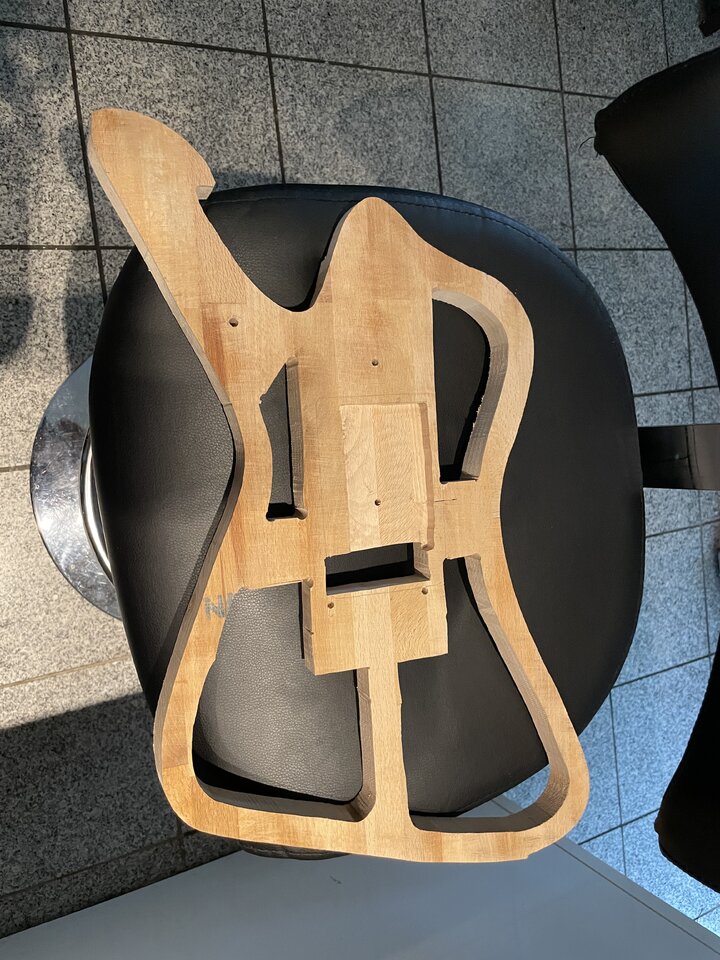

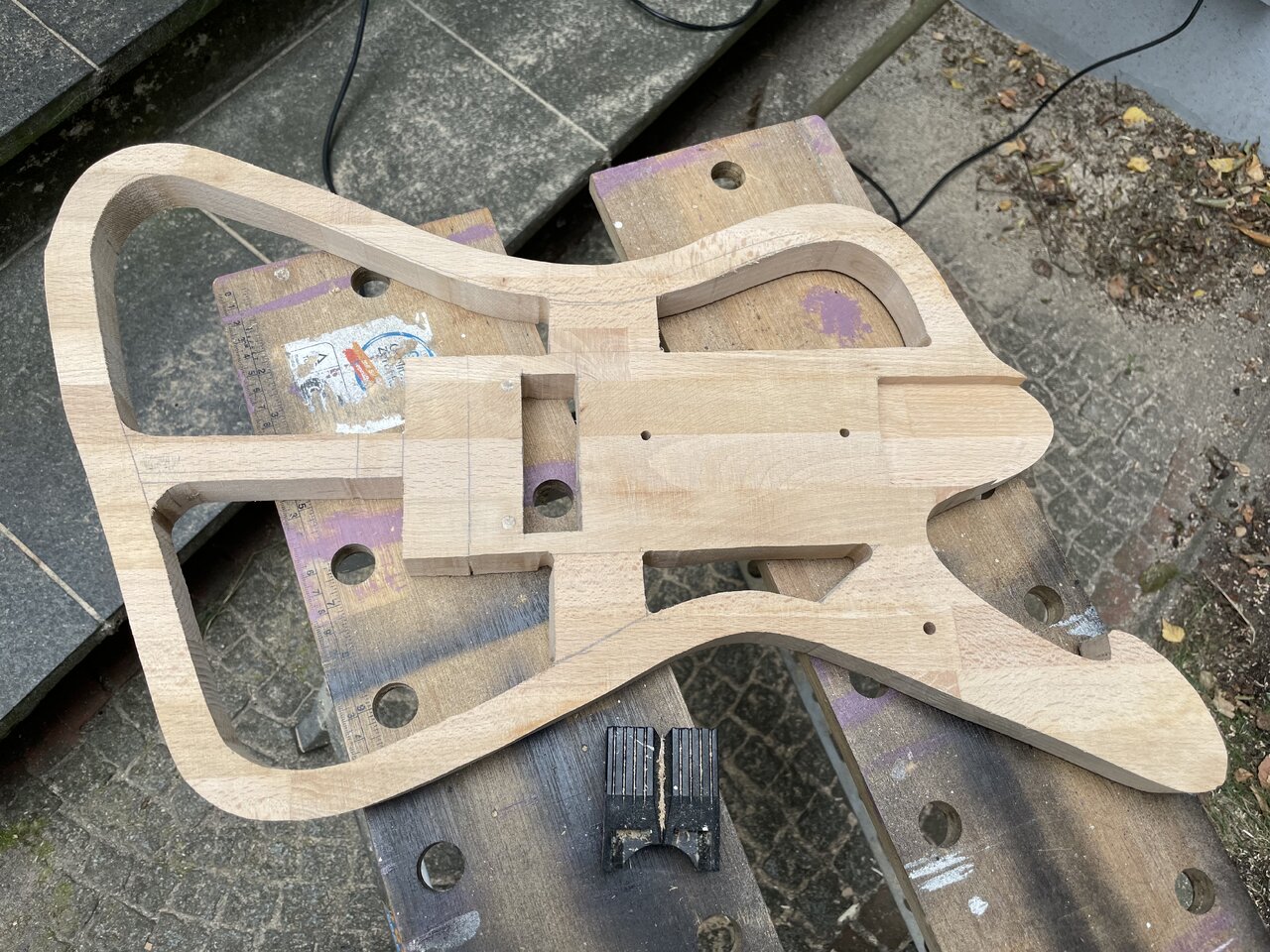

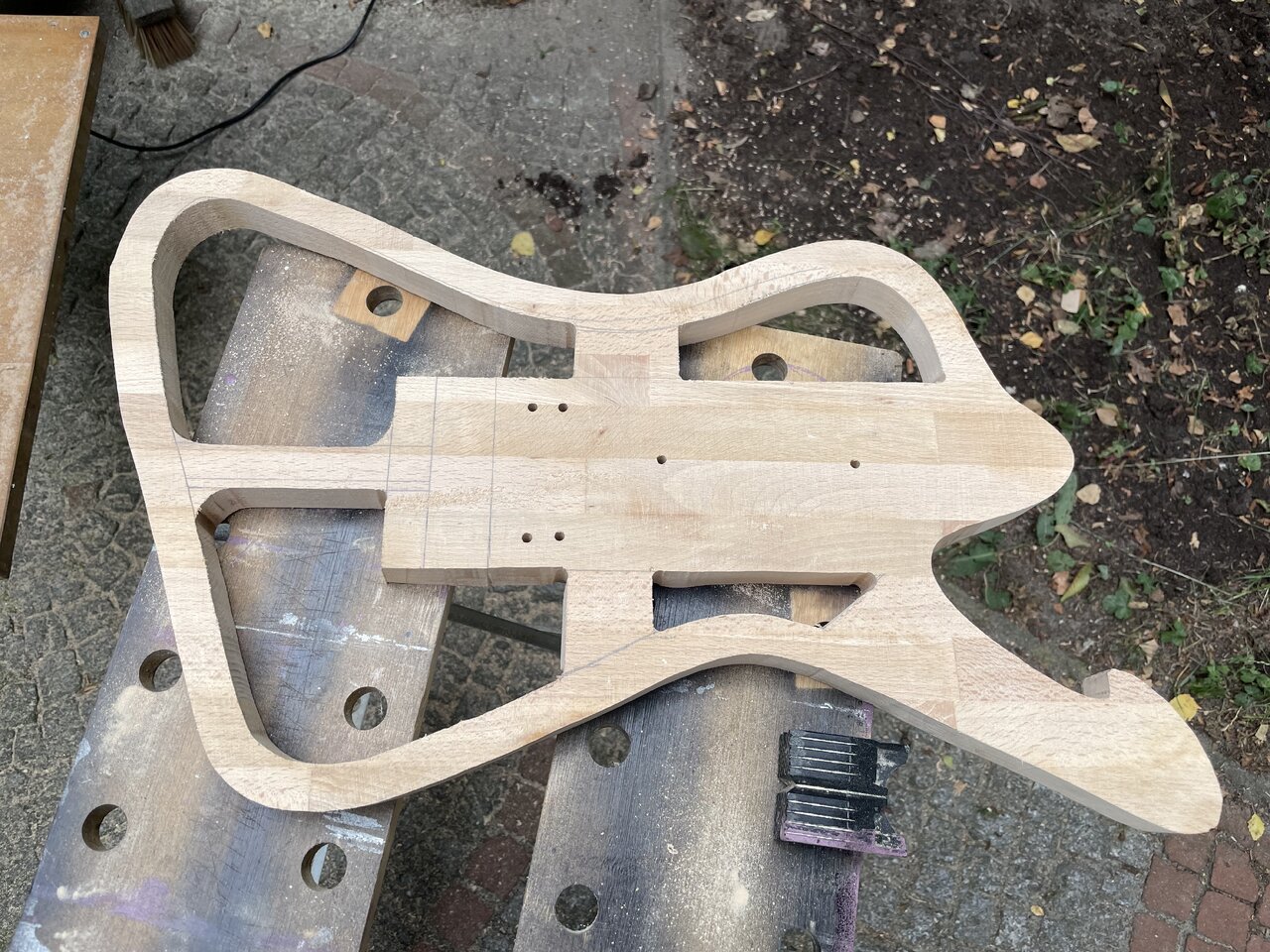

Danach musste der Kern etwas erleichtert werden, damit es am Ende nicht 10kg werden:

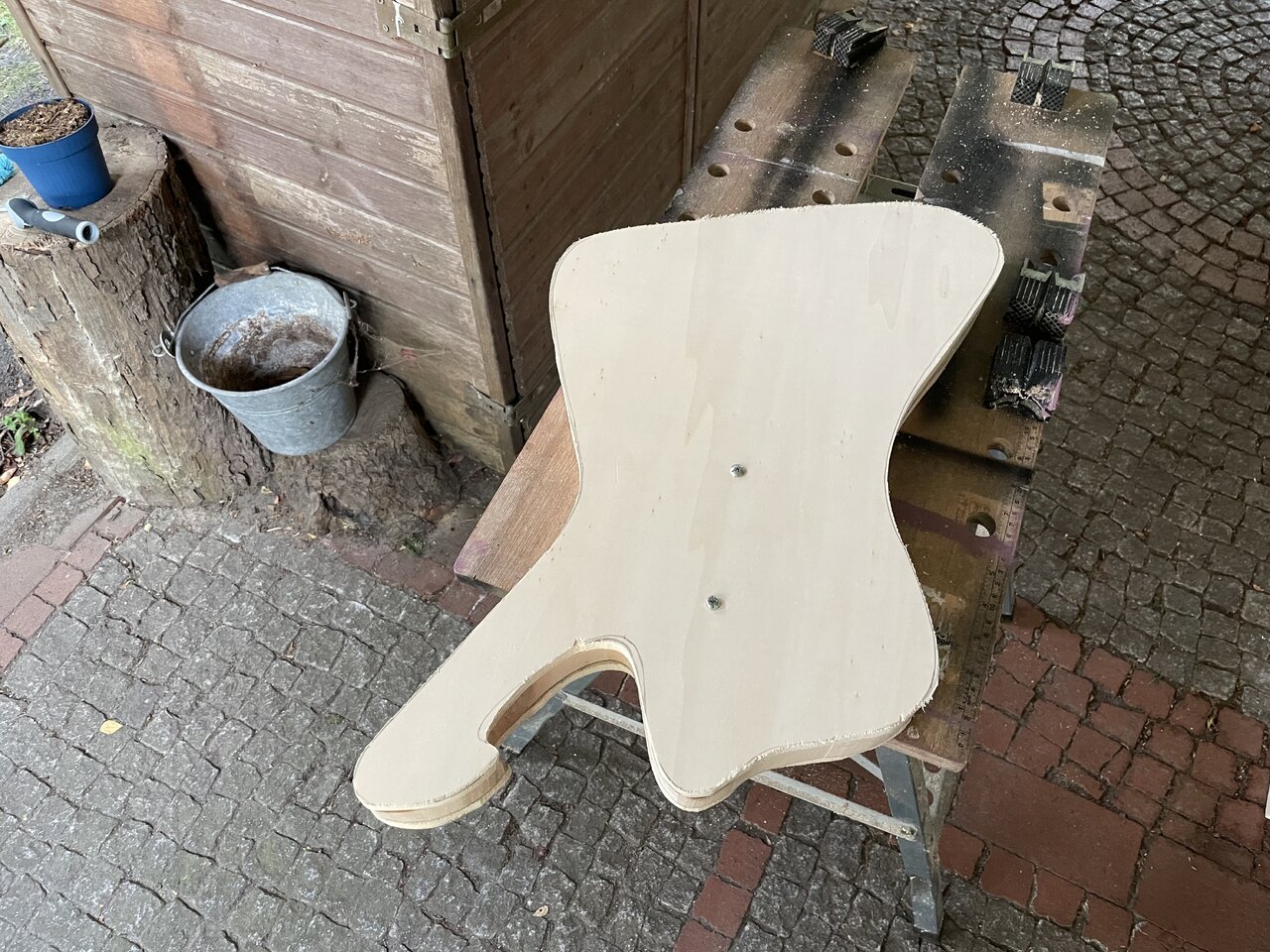

Hier einmal die Decke mit Hals und übertragenen Markierungen für Tremolo und Pickups (die stimmten übrigens gar nicht und mussten später mühsam geändert werden):

Beitrag automatisch zusammengefügt:

Wegen dem Pickupswitch war ich auch am überlegen, habe mich aber für diese Position entschieden, weil es stylisch aussieht und beim Spielen (hoffentlich) einfach mit dem kleinen Finger bedient werden kann. Ich hab auch eine Bastel-Les Paul, den Switch so weit oben finde ich persönlich unpraktisch.
Beitrag automatisch zusammengefügt:

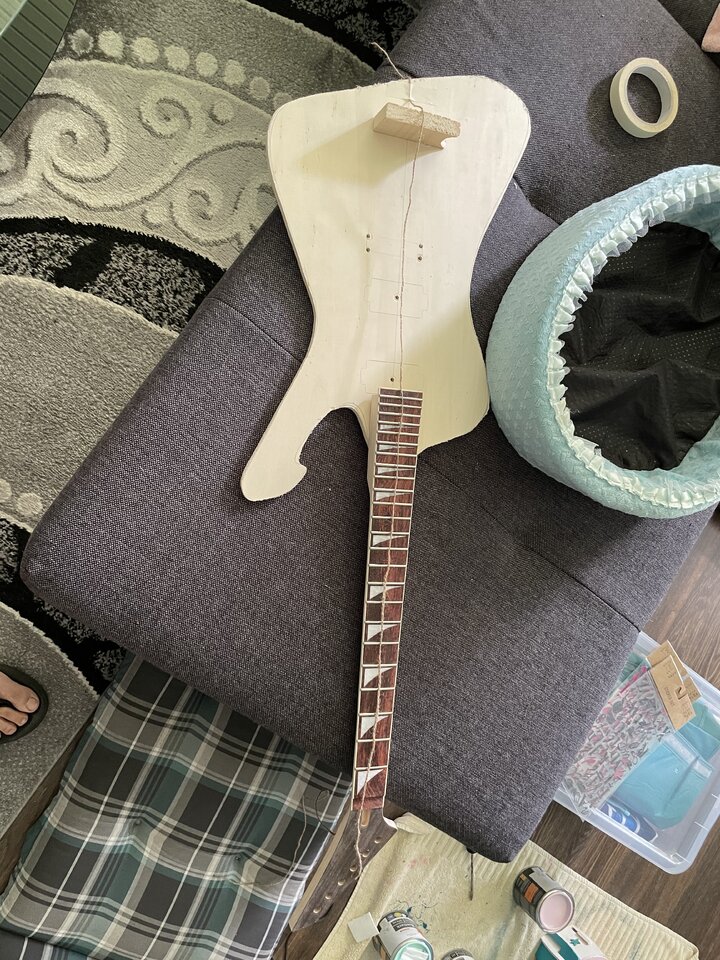

Im letzten Bild sieht man die professionelle Bindfaden Methode, um den Hals auszurichten, bevor die Halstasche in den Kern übertragen wird.

Dann schon mal das Tremolofach ausgefräst:

Beitrag automatisch zusammengefügt:

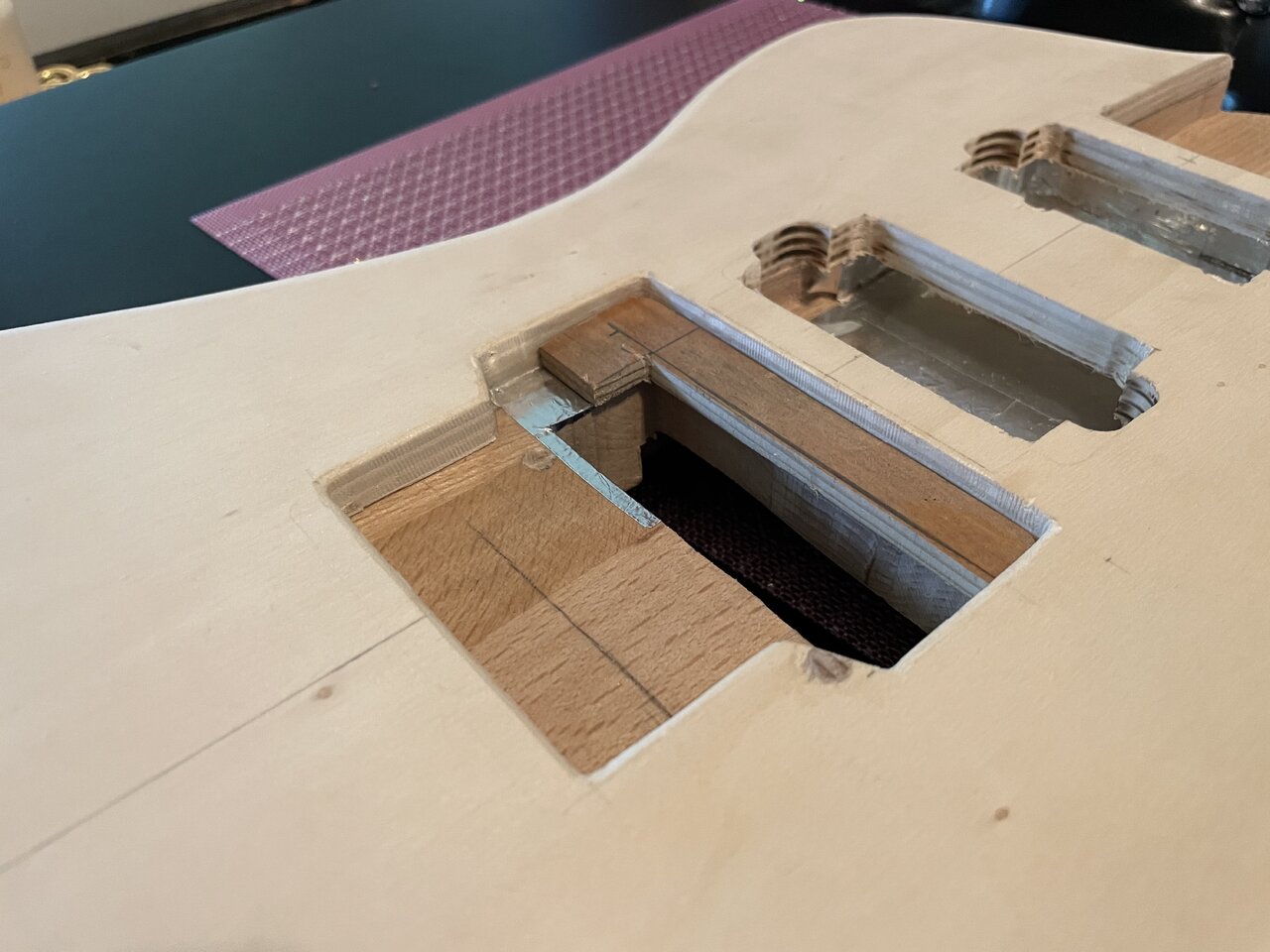

Dann Pickupfach und Kabelkanäle ausgefräst:

Und ein bisschen Alutape zum abschirmen für‘s Gewissen, es kommen ja nur zwei Humbucker ohne Split rein:

Zuletzt bearbeitet:
  • Gefällt mir
  • Interessant
Reaktionen: 6 Benutzer
govnor
govnor
Registrierter Benutzer
Zuletzt hier
23.09.22
Registriert
13.11.13
Beiträge
683
Kekse
1.975
Ort
deep south germany
Cooles Projekt!(y)
Bei den ersten Bildern dachte ich: Oh Gott, was wird das Ding wiegen! Aber mit dem Chambern sieht das doch ganz gut aus.
Was für ein Vibrato - System baust du denn dran?
Und wie hast du ohne Fräse gefräst?
Gruß Andreas

D
deeepz
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
29.08.10
Beiträge
26
Kekse
1.648

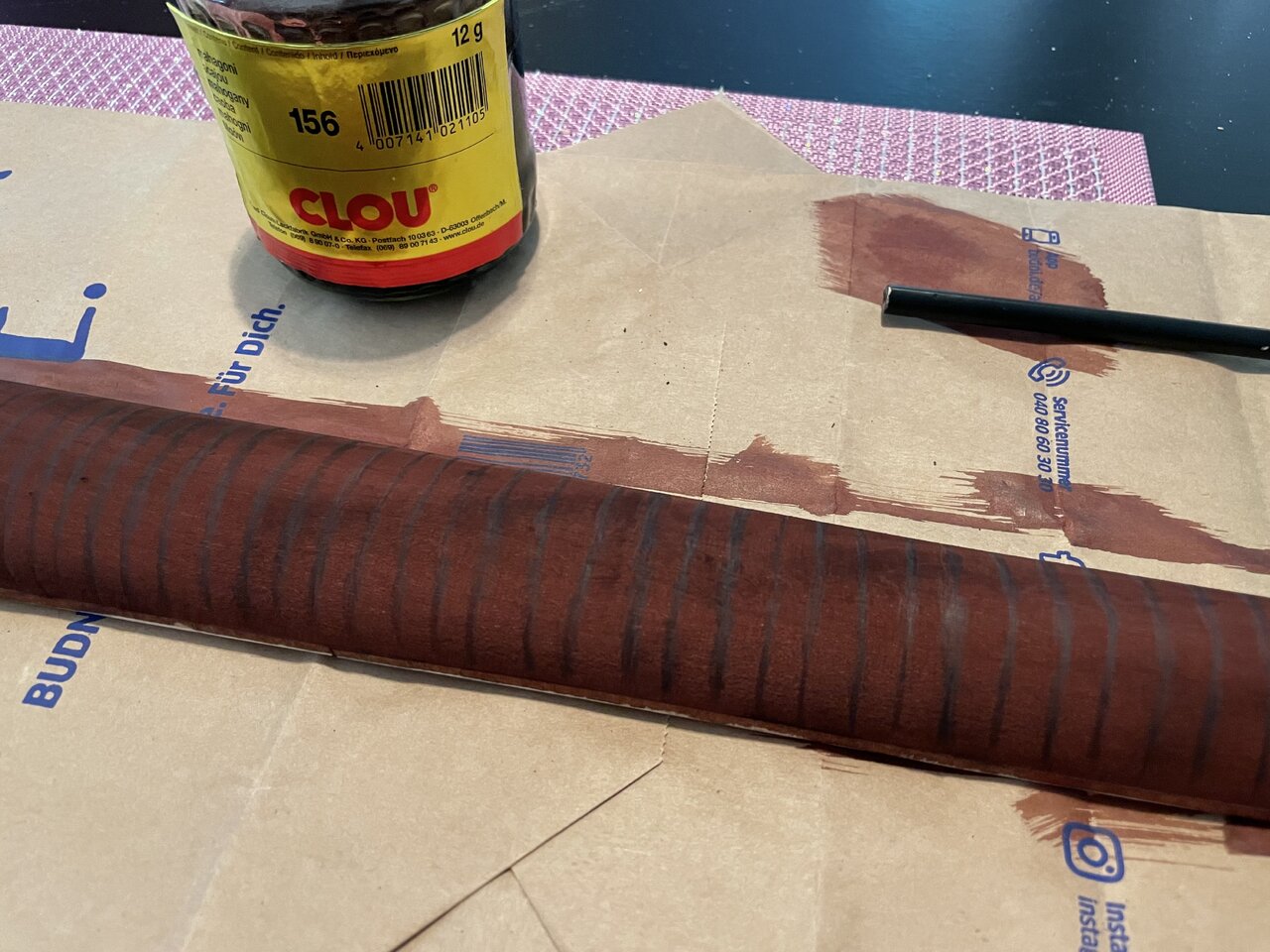

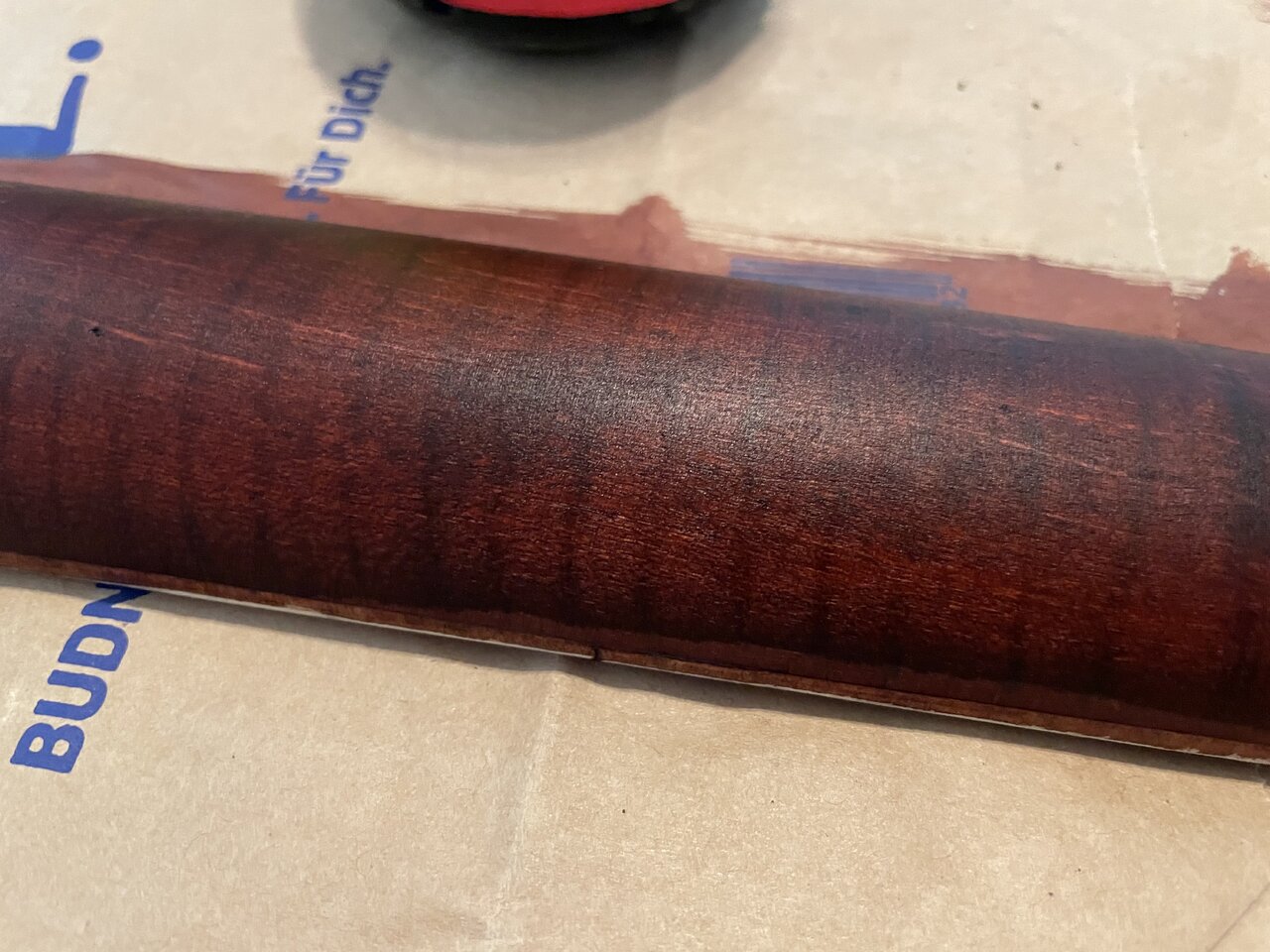

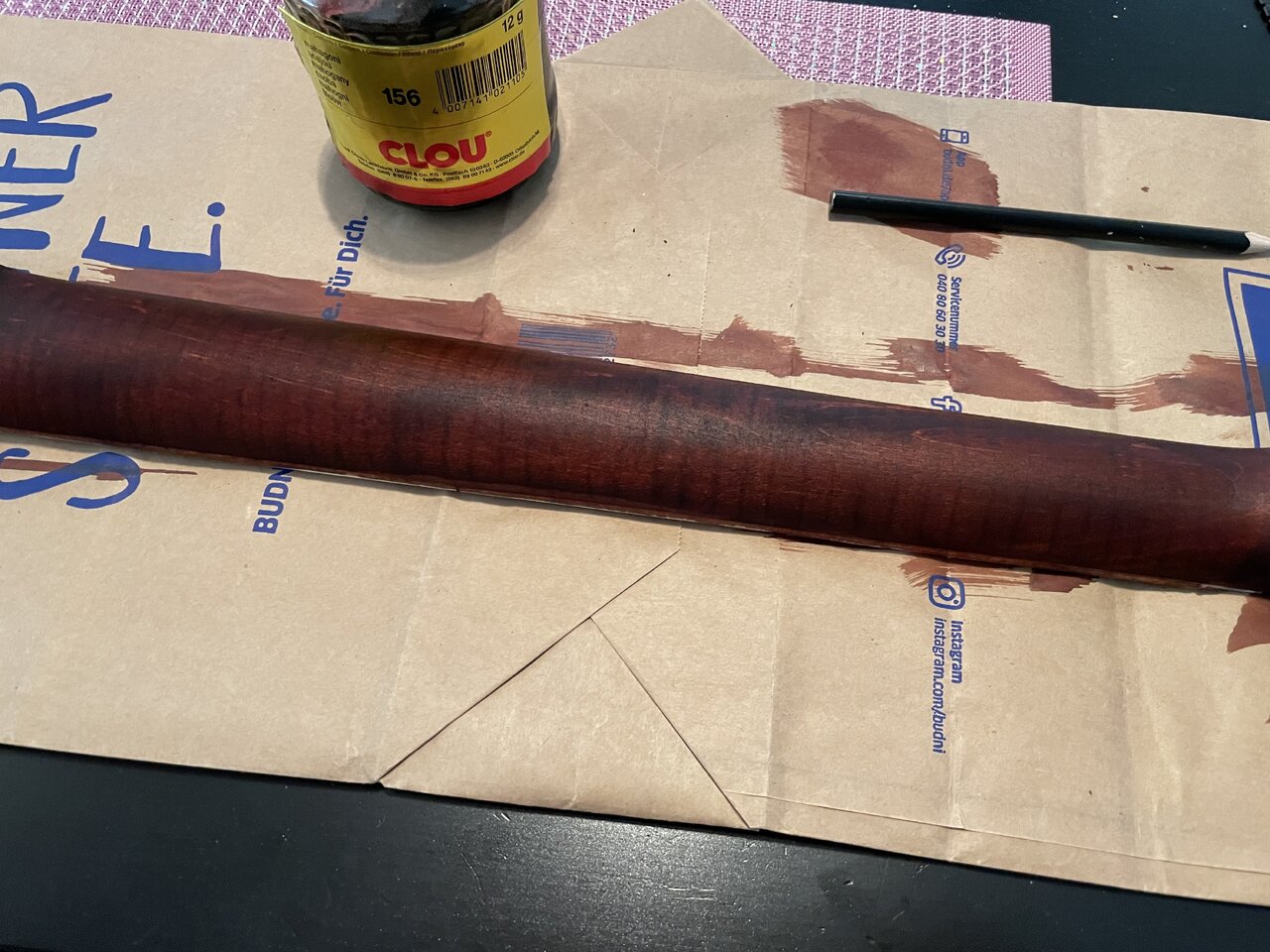

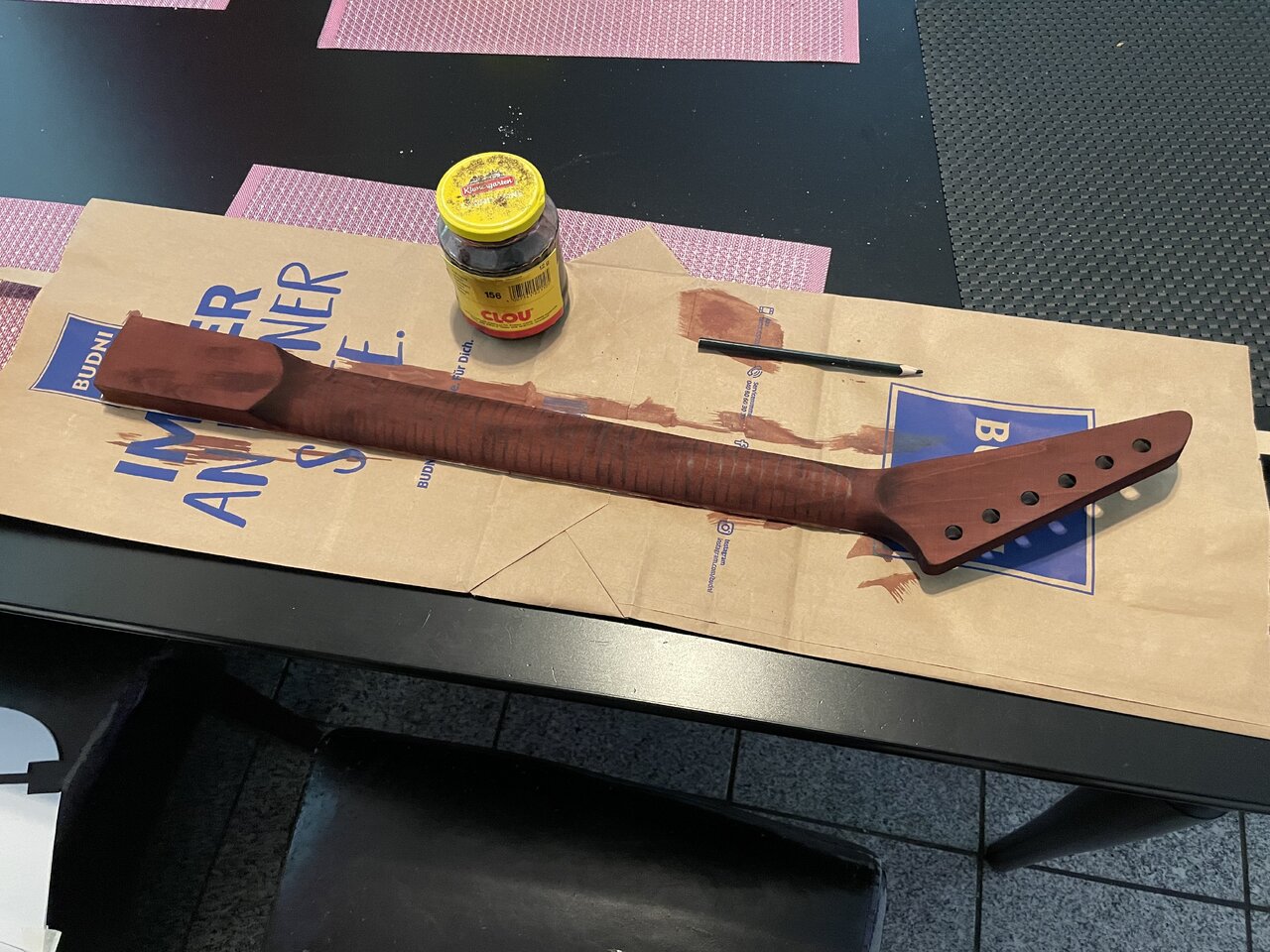

Kommen wir zum Hals. Kopfplatte wurde etwas abgerundet an den Kanten, passt besser zum Design, erinnert jetzt etwas an den Banana-Head. Zudem ist das helle Ahorn nicht wirklich hübsch, also Mahagoni Beize drauf. Immer noch ziemlich langweilig, also mit einem schwarzen Buntstift Fake-Tigerstripes angebracht und nochmal gebeizt.

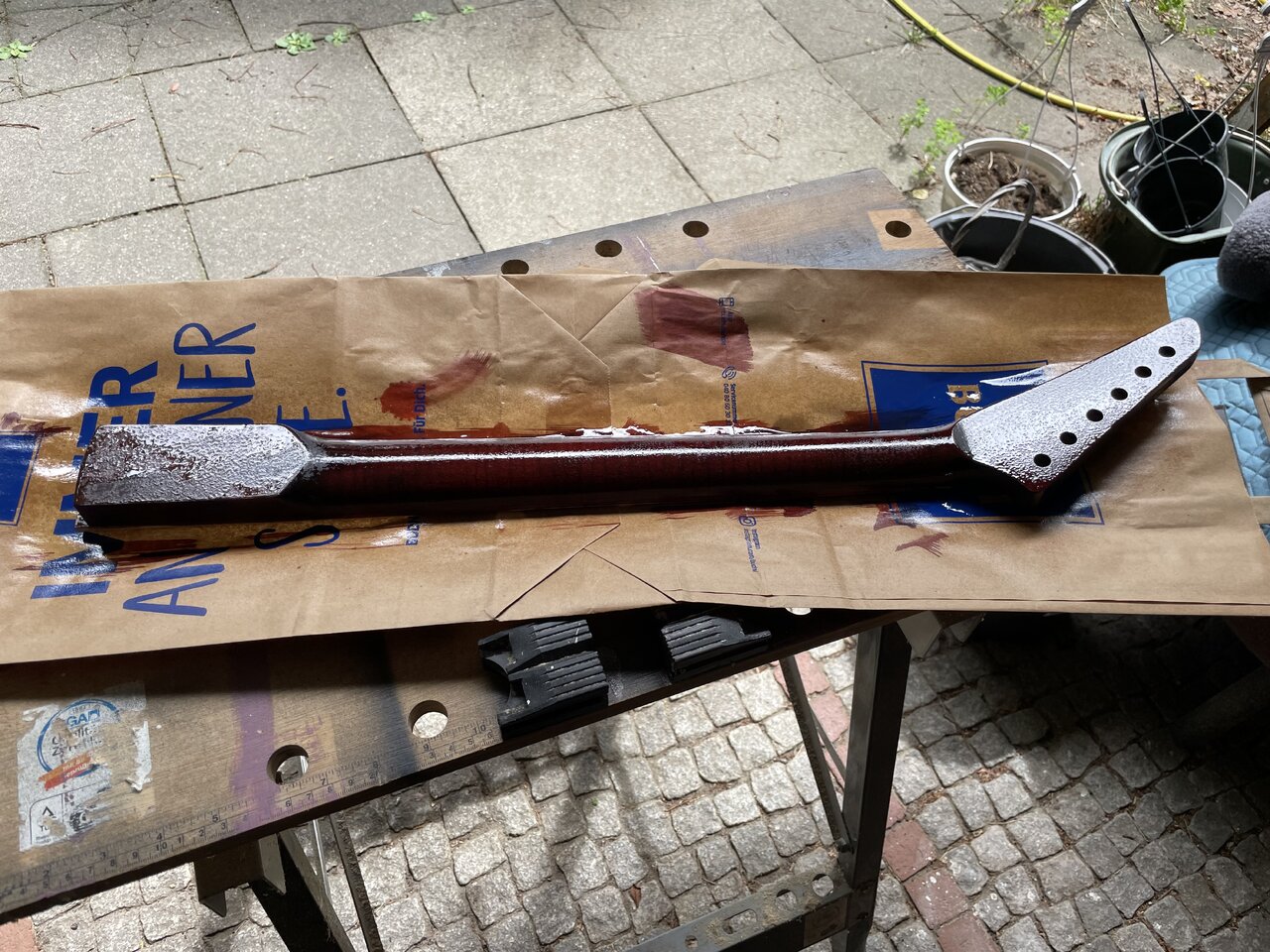

Etwas angeschliffen und erste Schicht Lack aus der Sprühdose:

Decke und Boden werden gerade mit dem Kern verleimt (Ponal Standard) und müssen trocknen, davon hab ich aber kein Foto, weil oben und darunter eine Holzplatte liegt und mit einem alten Heizkörper beschwert ist.
Beitrag automatisch zusammengefügt:

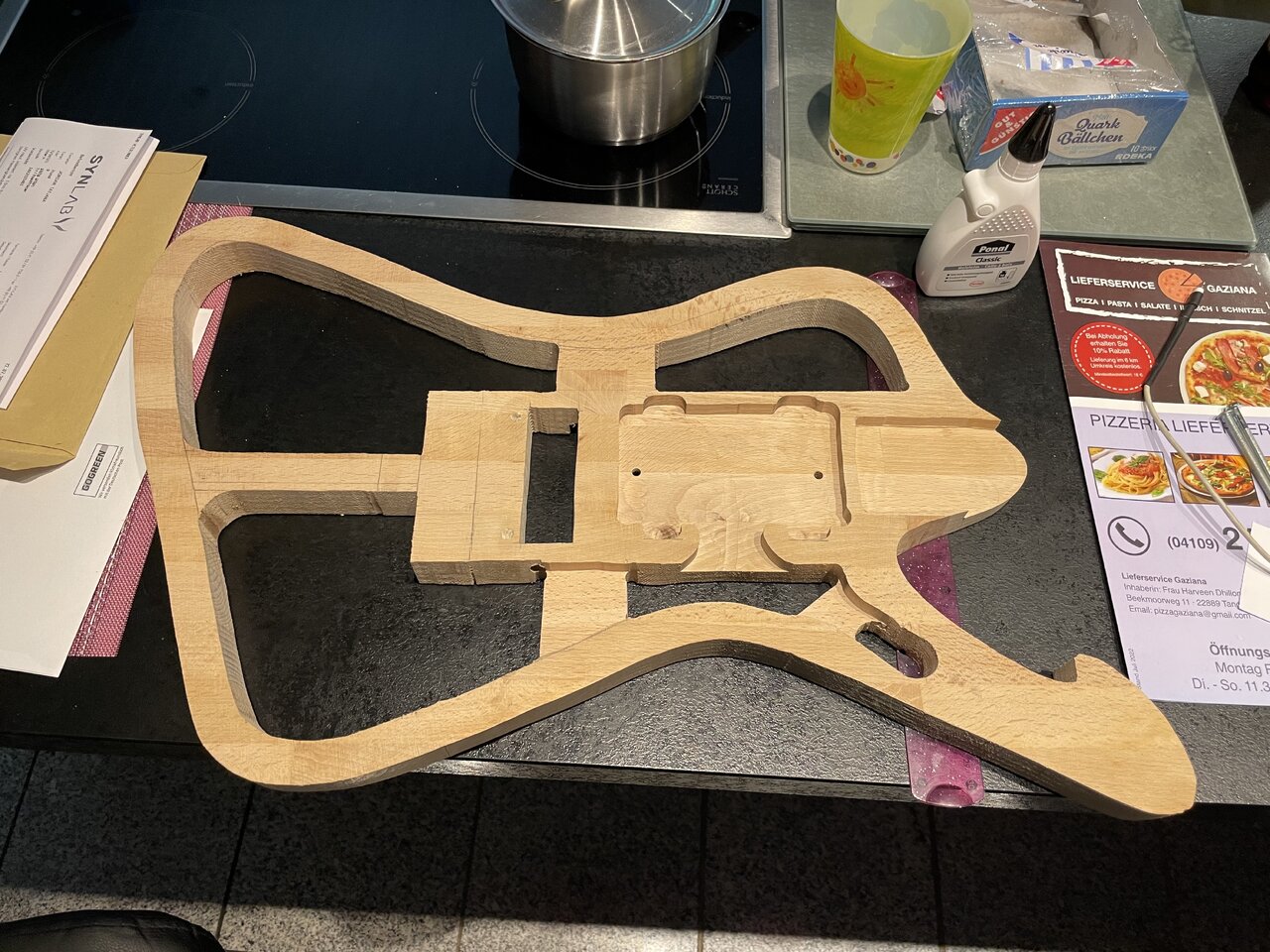

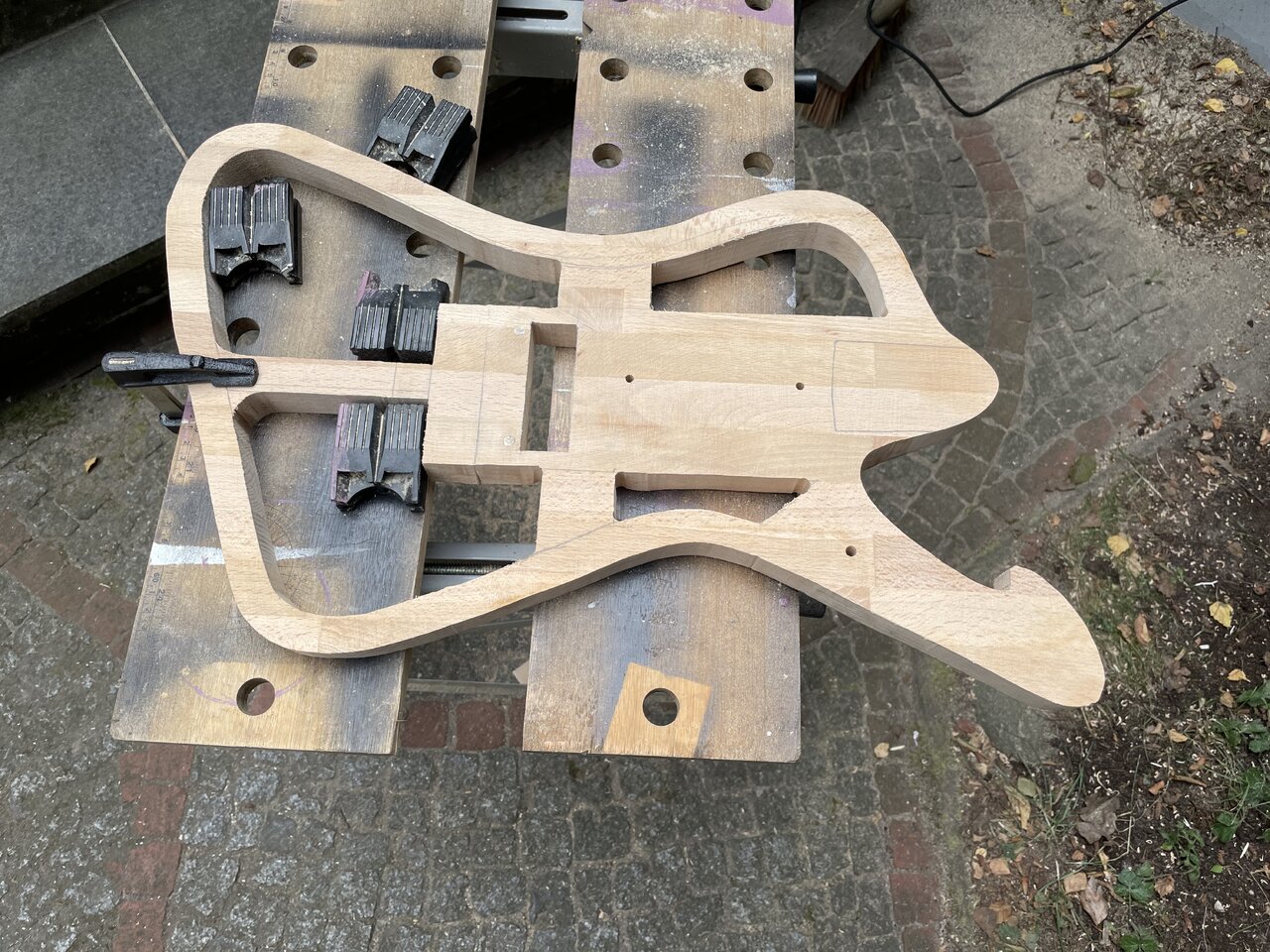

Die Kammern im Kern sind mit der Stichsäge ausgesägt, eine Handfräse habe ich aber für Tremolo und Pickupfächer benutzt. Die ist bei sowas tatsächlich Gold wert!
Beitrag automatisch zusammengefügt:

(Das Forum fügt meine Beiträge immer automatisch irgendwie zusammen, sorry wenn meine Antworten daher irgendwo im Text versteckt werden).
Beitrag automatisch zusammengefügt:

Es wird übrigens ein Floyd-Rose-Klon (von Etsy übrig geblieben, kommt aus China, funktioniert hoffentlich.) Am Hals kommt der zugehörige Locking-Sattel.
Zum Hals: für 50€ gar nicht mal schlecht, es muss aber alles ein wenig nachgearbeitet werden: Binding, Locking-Sattel-Tasche und so weiter. Am Ende kommt dann das Abrichten, ich wäre überrascht wenn es ohne ginge.

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 5 Benutzer
D
deeepz
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
29.08.10
Beiträge
26
Kekse
1.648

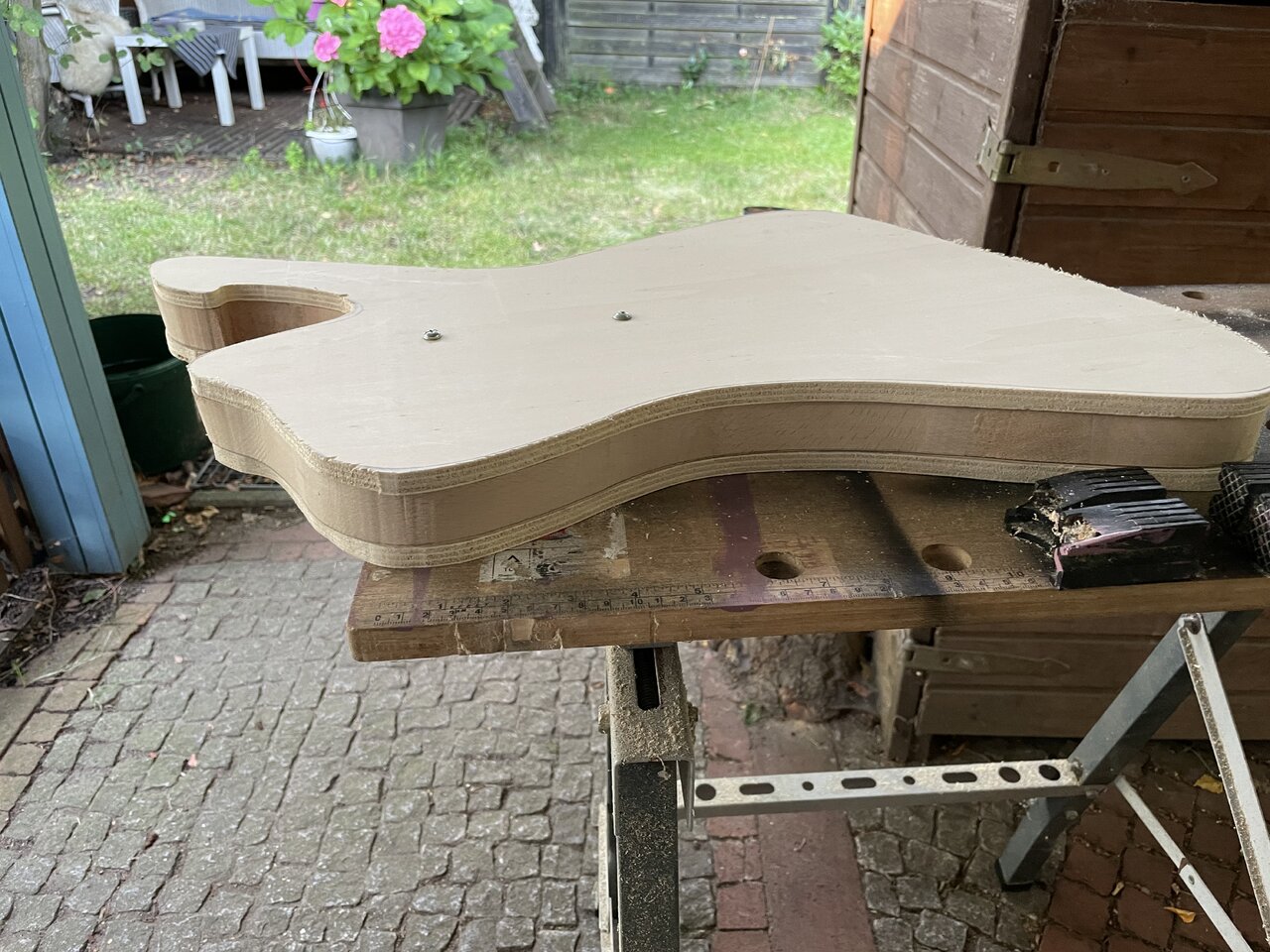

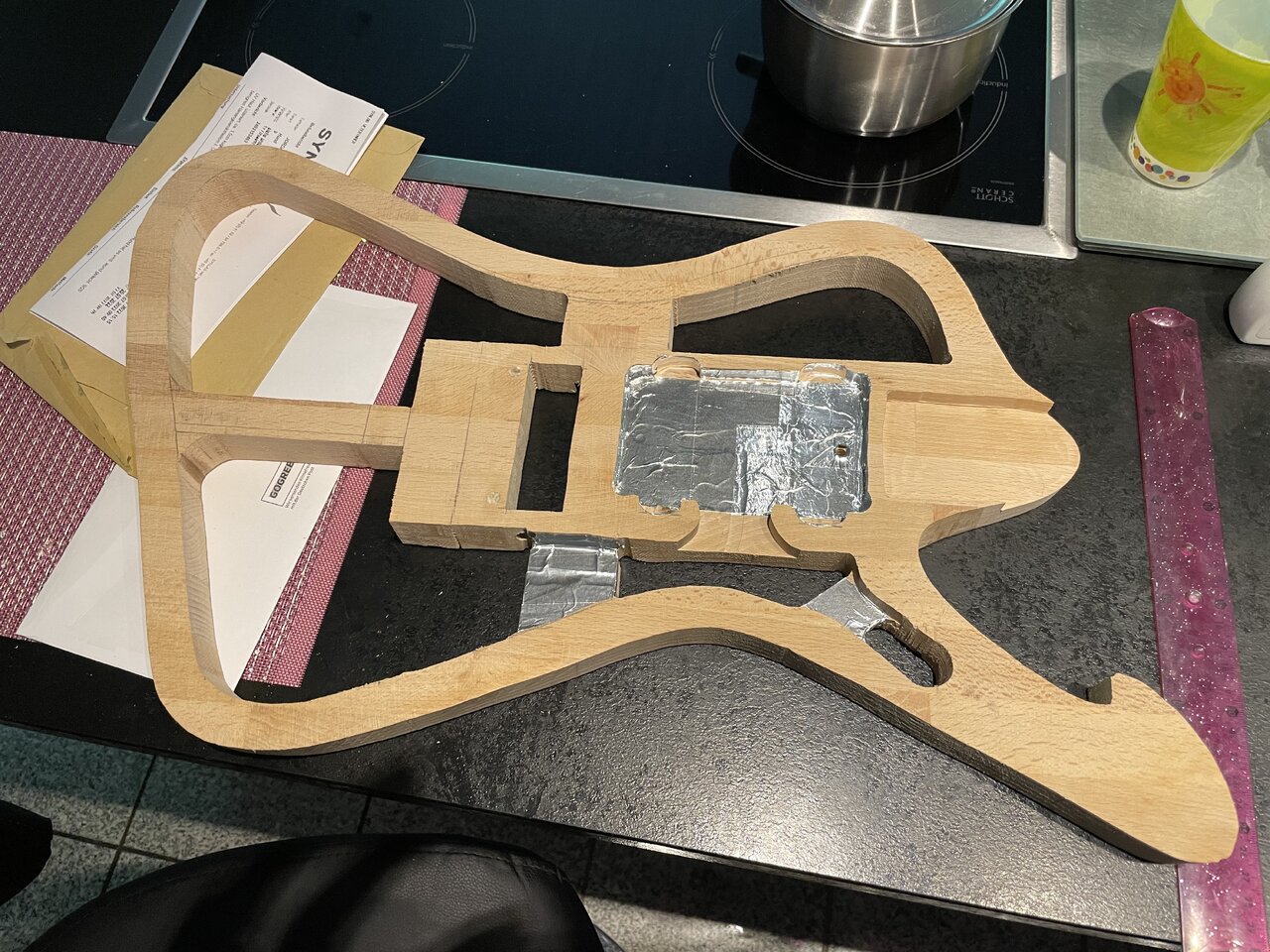

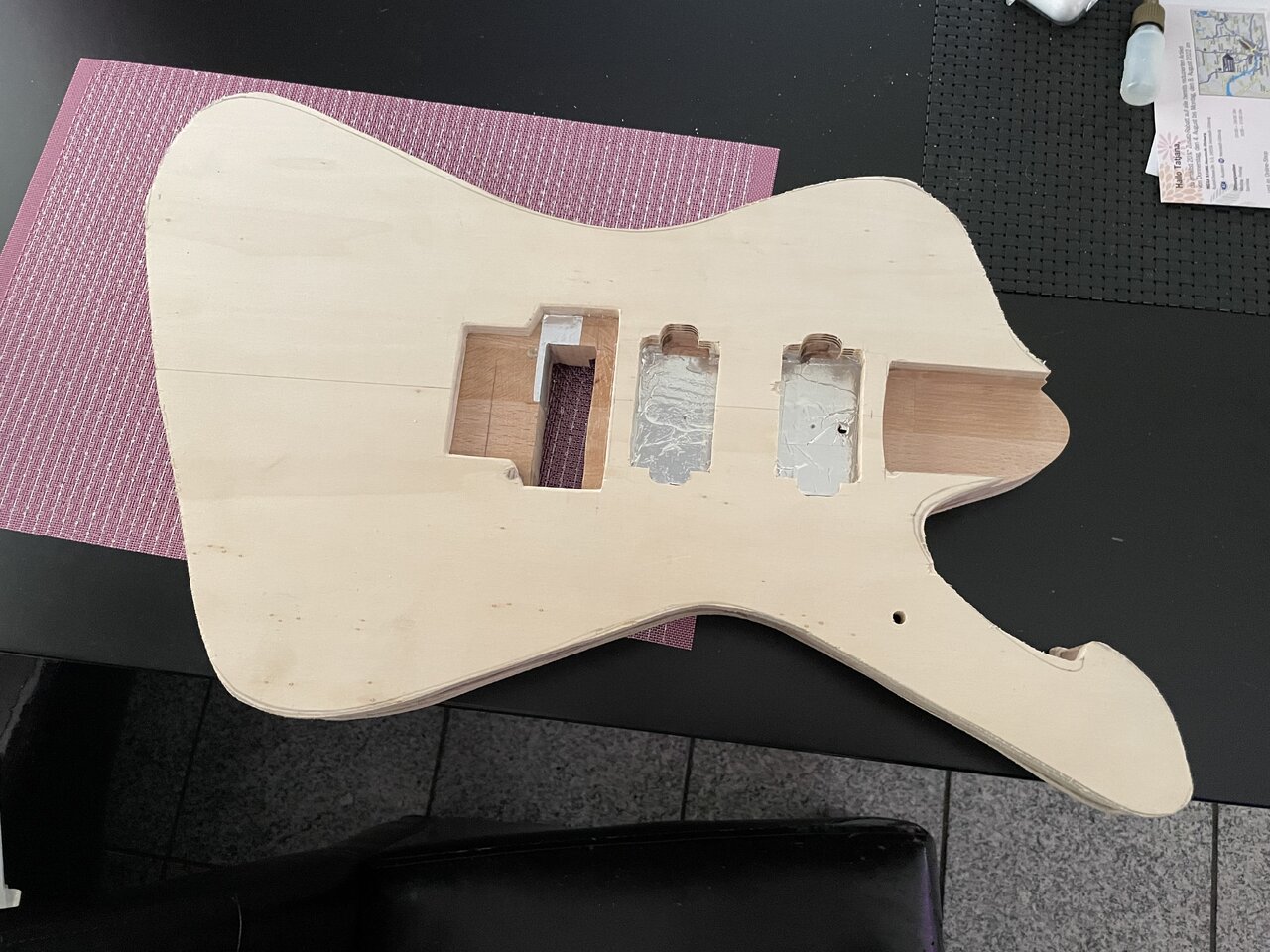

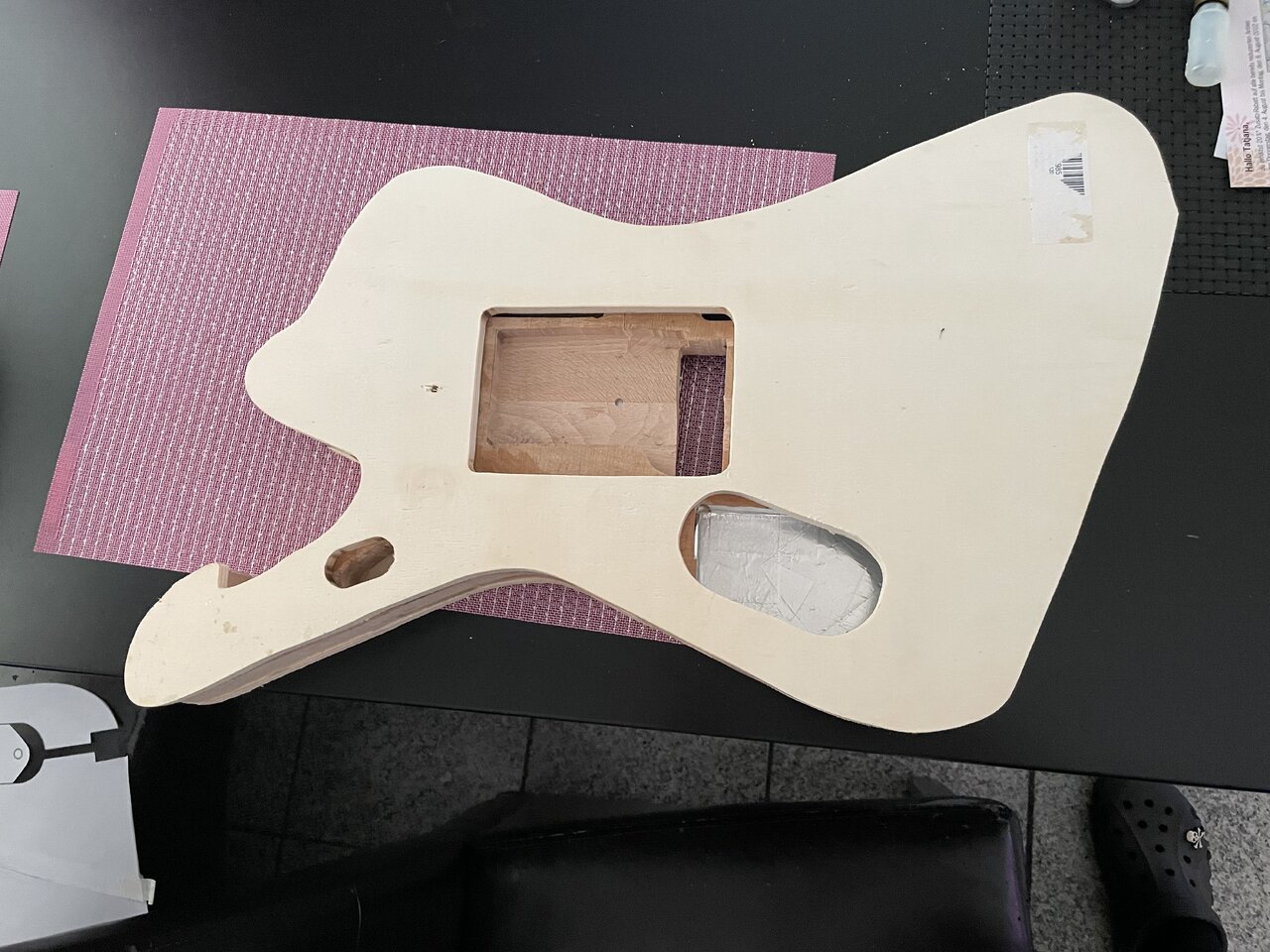

Der fertig verleimte Body mit Alutape im E-Fach, hab leider kein Foto vom Zwischenschritt:


Dem genauen Betrachter fällt auf, dass das Tremolofach etwas in eine Kammer des Kerns ragt. Ein Planungsfehler meinerseits, muss ich mit leben.

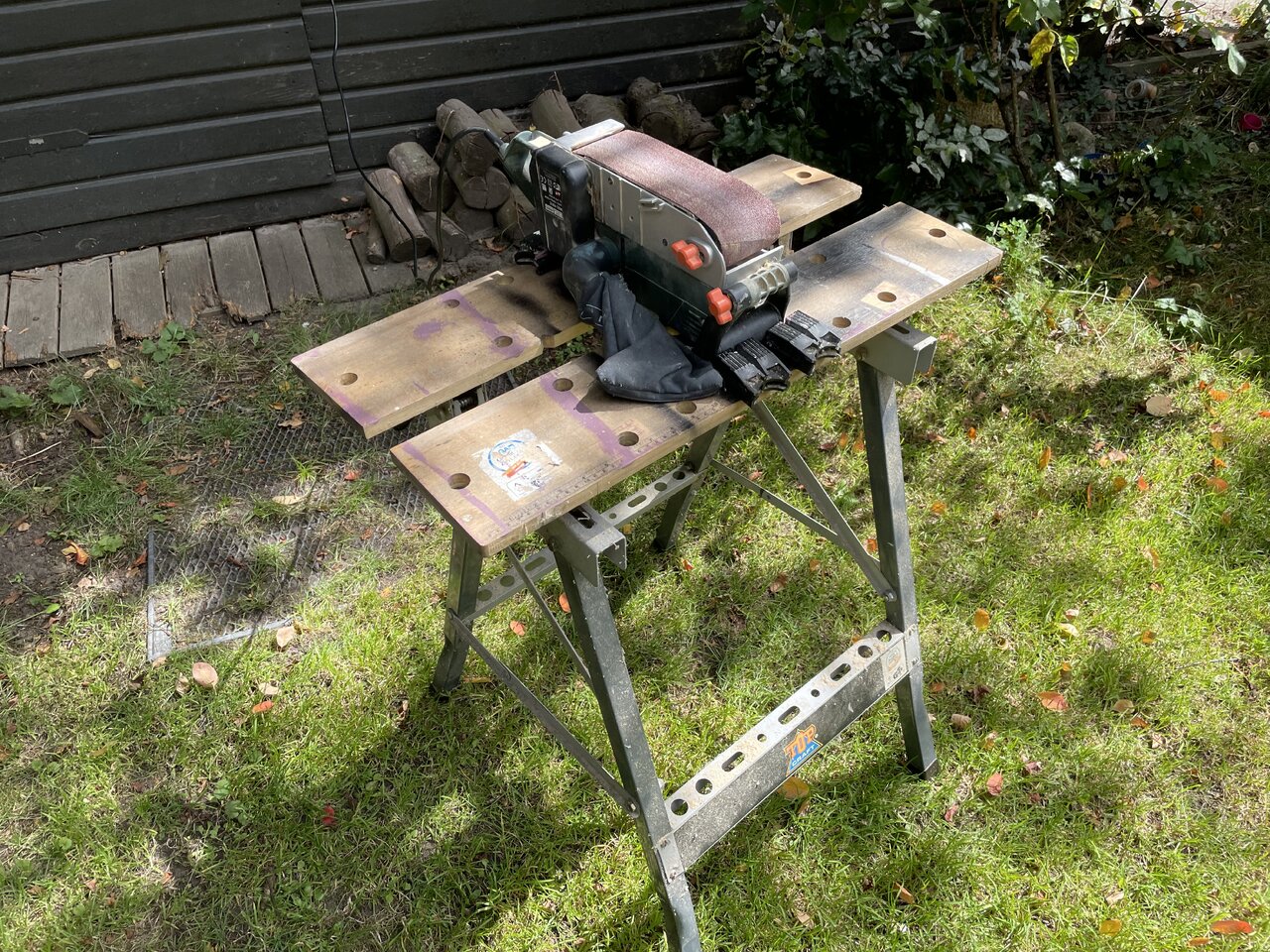

Dann kamen etwa 1 Stunde am behelfsmäßigen Schreiftisch:

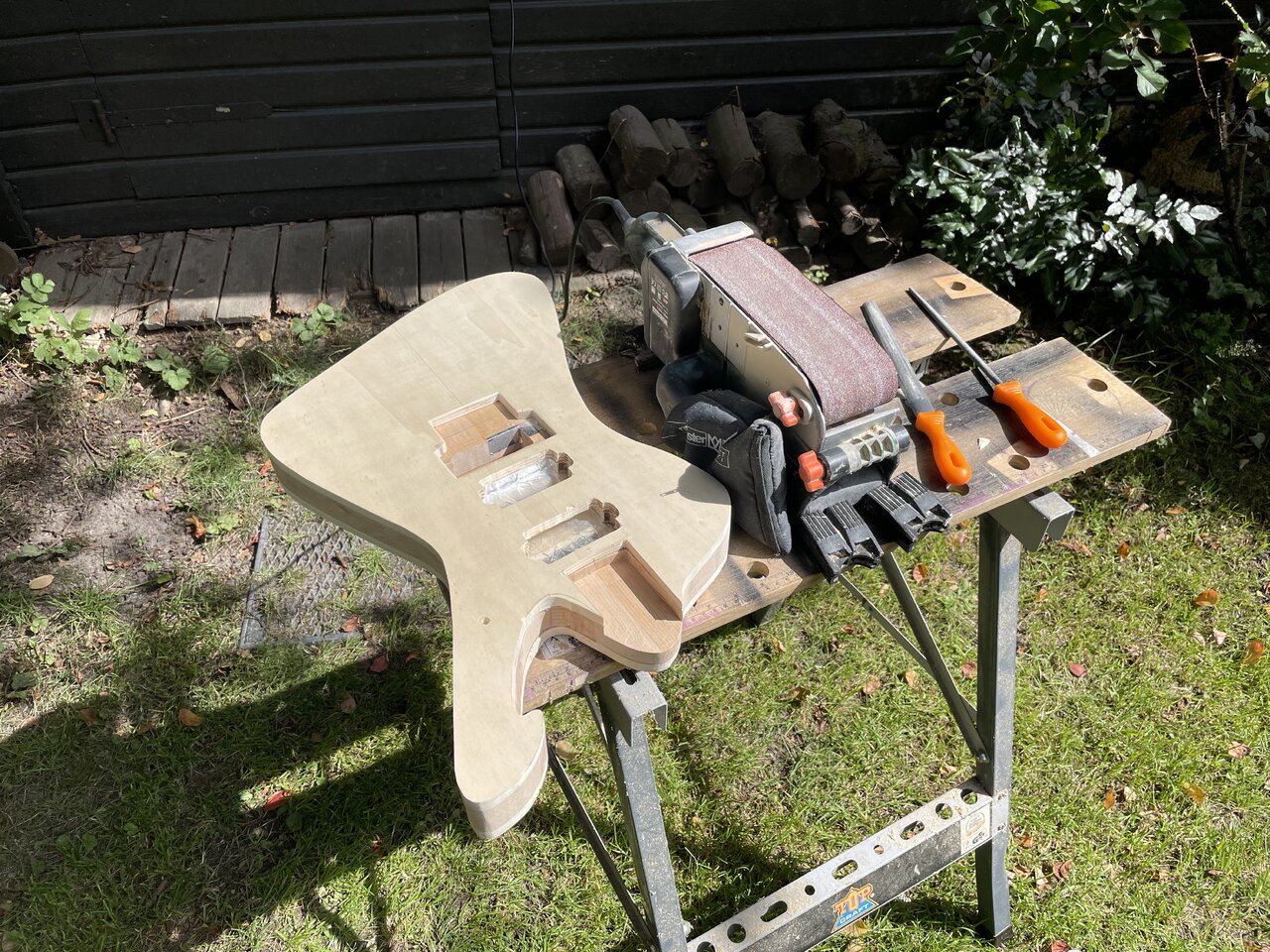

Die Details am „Swoosh“ kosten mich den letzten Nerv, da kommt kein Schleifer hin, also alles schön mit der Handfeile. Bin leider nicht besonders geduldig, sowas hier schult aber ungemein. Mit der Handfeile kann man auch gut letzte leichte Unebenheiten ausbessern, der Kern erweist sich dabei als besonders hartnäckig und unbeugsam.

  • Gefällt mir
Reaktionen: 7 Benutzer
magnushori
magnushori
Registrierter Benutzer
Zuletzt hier
05.08.22
Registriert
28.05.13
Beiträge
286
Kekse
986
Ort
Gießen
Das sieht doch schon gut aus. Haste mal eine ‘Zwischenwiegung‘ gemacht?

D
deeepz
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
29.08.10
Beiträge
26
Kekse
1.648

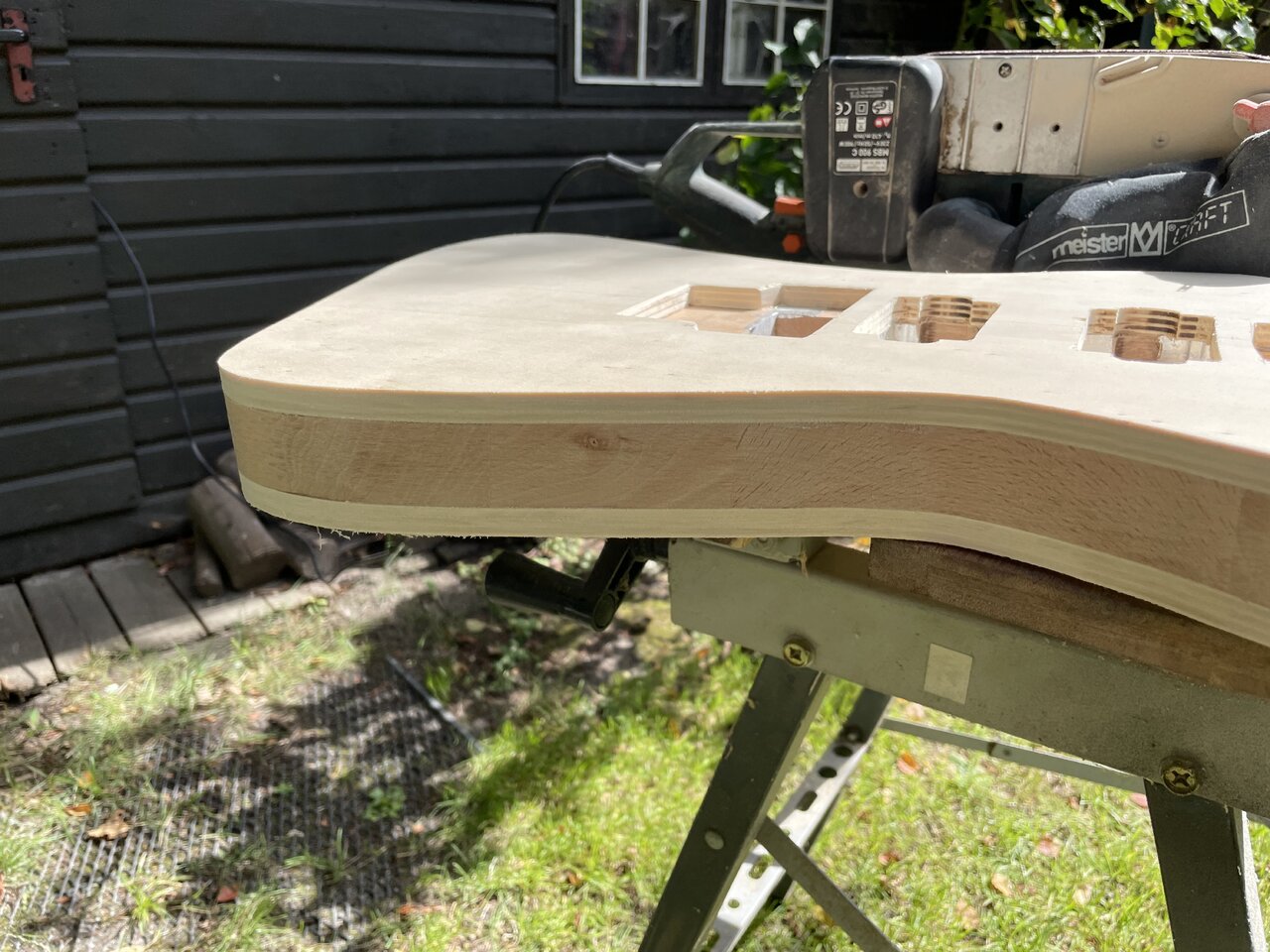

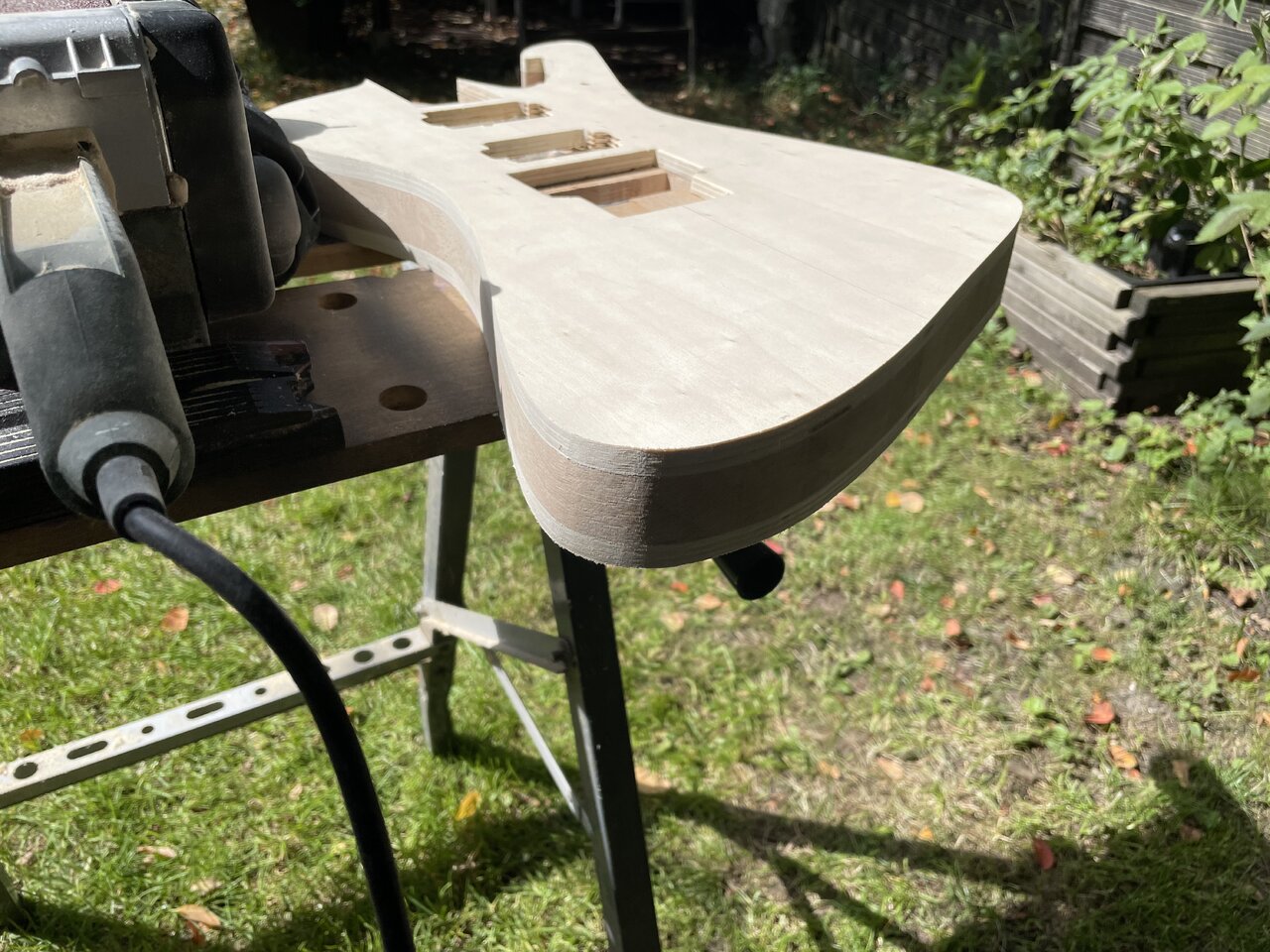

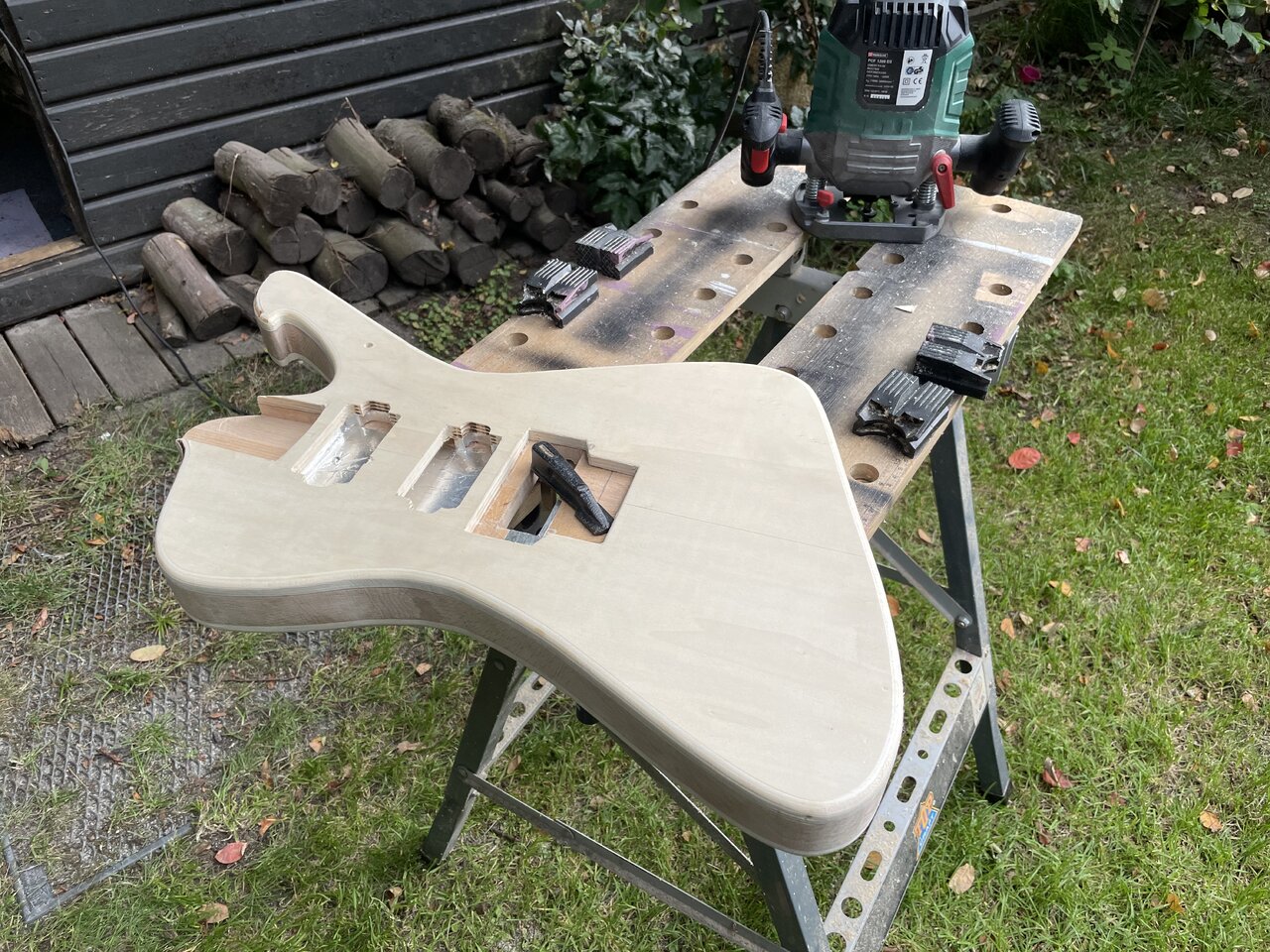

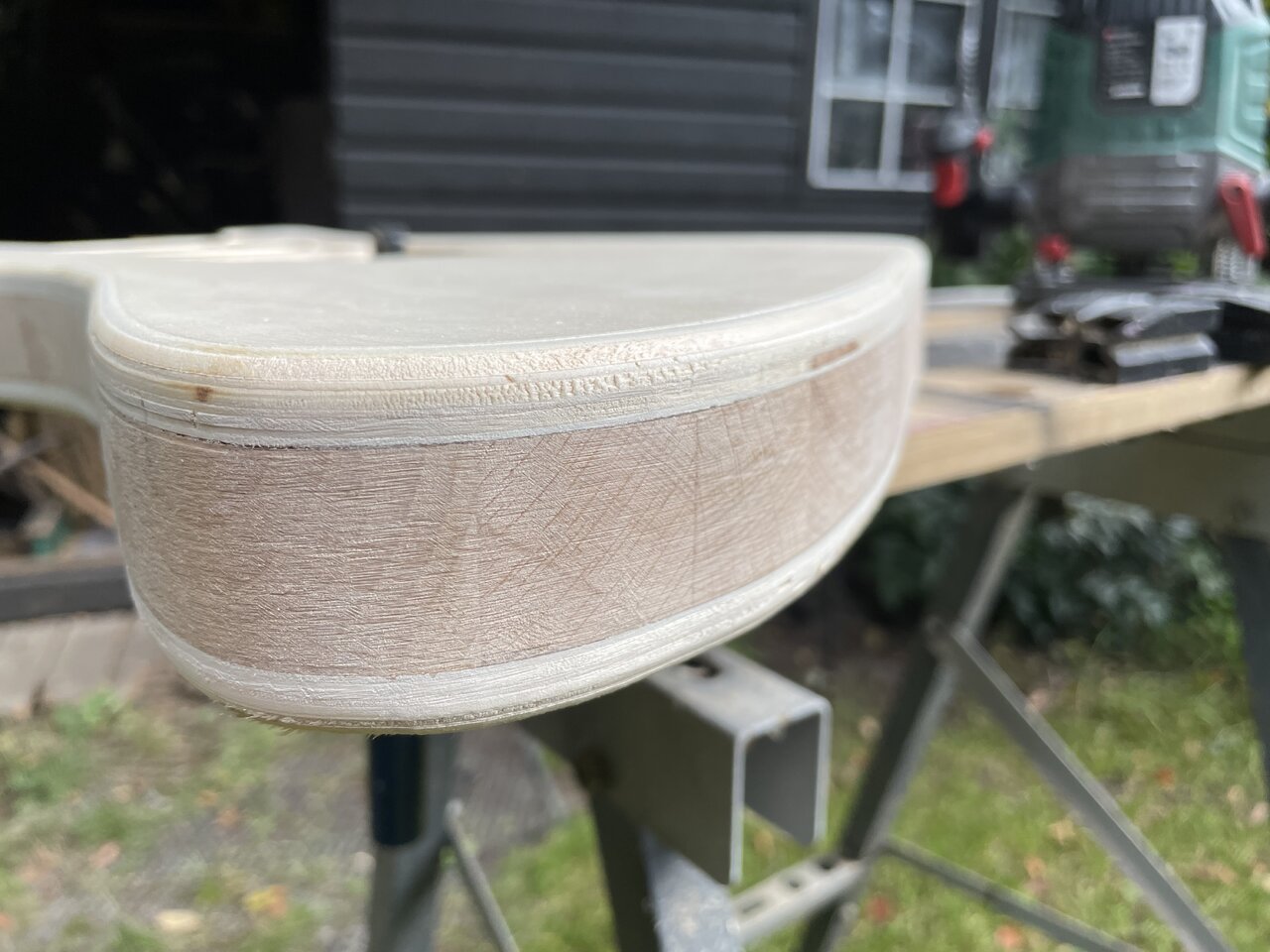

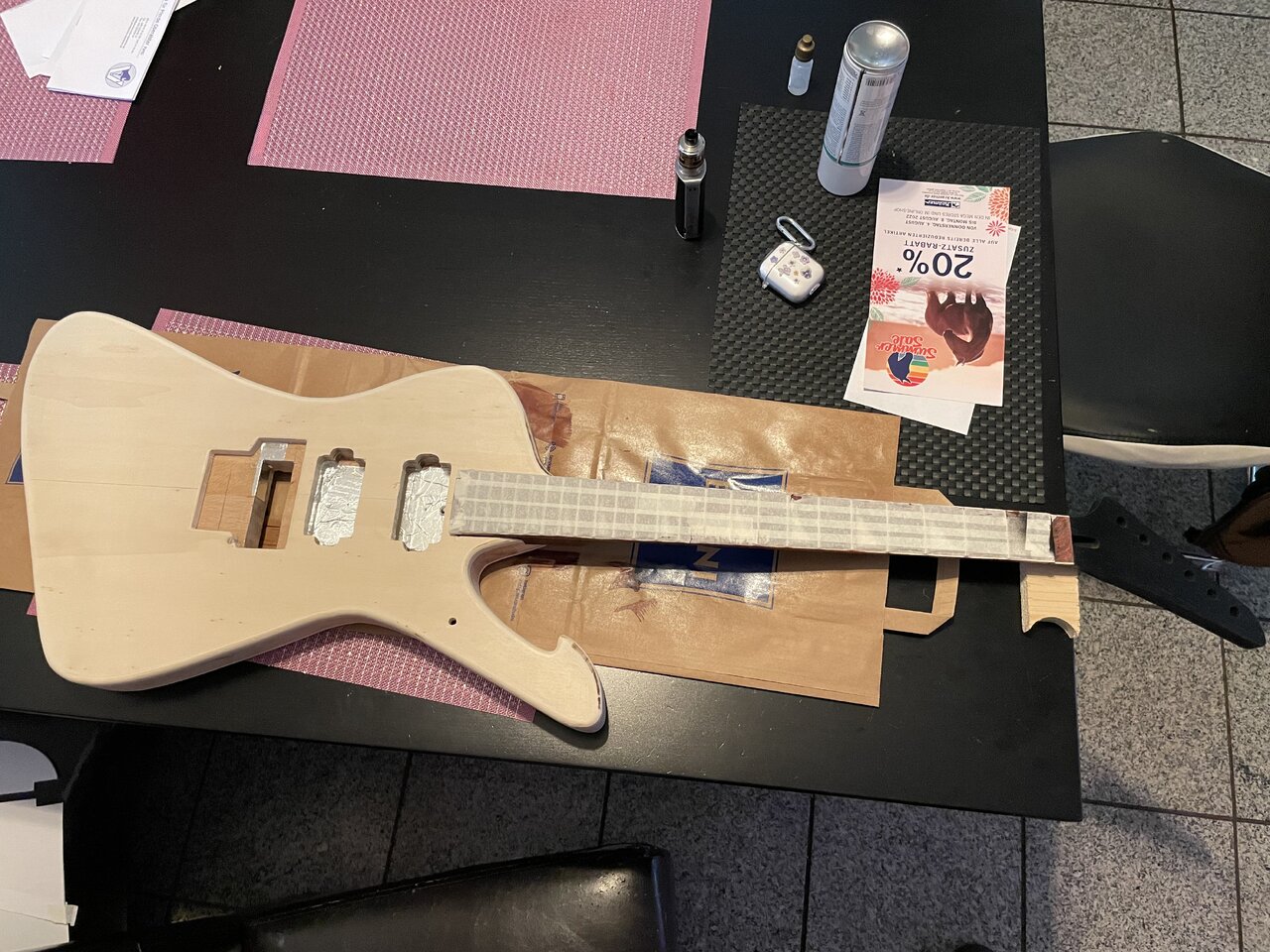

Äh nee, muss ich mal machen. Aber hier sind noch Fotos von rundgefrästen Kanten:


Und mit Hals, probehalber eingesetzt:

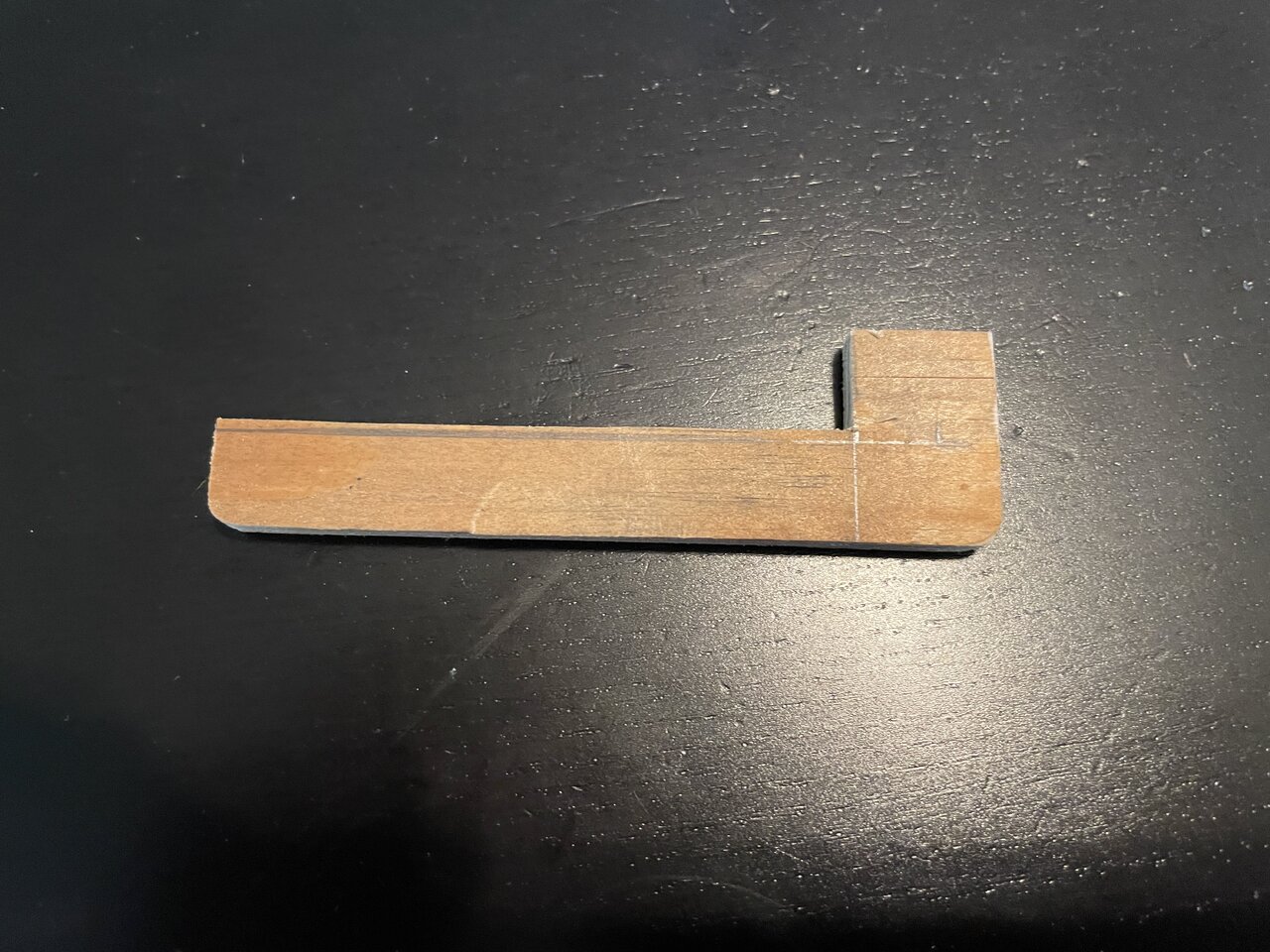

Später muss ich am Tremolo noch etwas ausbessern: dort, wo die Haltebolzen hinkommen, ist es bei Floyd Rose Tremolos etwas höher (ca. 5mm) als hinten unterhalb der Feinstimmer. Außerdem haben die Bolzen in ihren Löchern nur noch sehr wenig Futter zum Sustainblock hin, da mache ich lieber noch ein kleines Blech davor. Erstmal suche ich mir jetzt eine passende Holzleiste für die Haltebolzen…

  • Gefällt mir
Reaktionen: 8 Benutzer
C_Lenny
C_Lenny
Moderator
Moderator
HFU
Zuletzt hier
25.09.22
Registriert
03.06.06
Beiträge
21.675
Kekse
202.184
Ort
Zentrales Münsterland
(Das Forum fügt meine Beiträge immer automatisch irgendwie zusammen,
Tja, einfach solange am Beitrag feilen, bis er definitiv fertig ist und erst dann auf "Antworten" klicken ;) . Hilfsweise dabei via des Diskettensymbols (oben rechts im Editor) den Entwurf immer wieder mal speichern ->
.

Alternativ kannst Du auch nach Fertigstellung eines Beitrags 12 Stunden lang editieren und dann den BB-Code, der das Zusammenfügen dann im Beitrag dokumentiert, löschen:


Dazu aber im Editor vorher auf den Button "BB-Code umschalten" (rechts oben im Editor / zwei-eckiges-Klammern-Symbol) klicken ->
.

Ach ja, ein schönes Bauprojekt :great:.

LG Lenny (für die Moderation)

  • Gefällt mir
  • Interessant
Reaktionen: 4 Benutzer
D
deeepz
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
29.08.10
Beiträge
26
Kekse
1.648
Klingt alles komplizierter als Gitarrebauen! ;-p

Weiter geht’s mit dem Einsatz beim Tremolo:

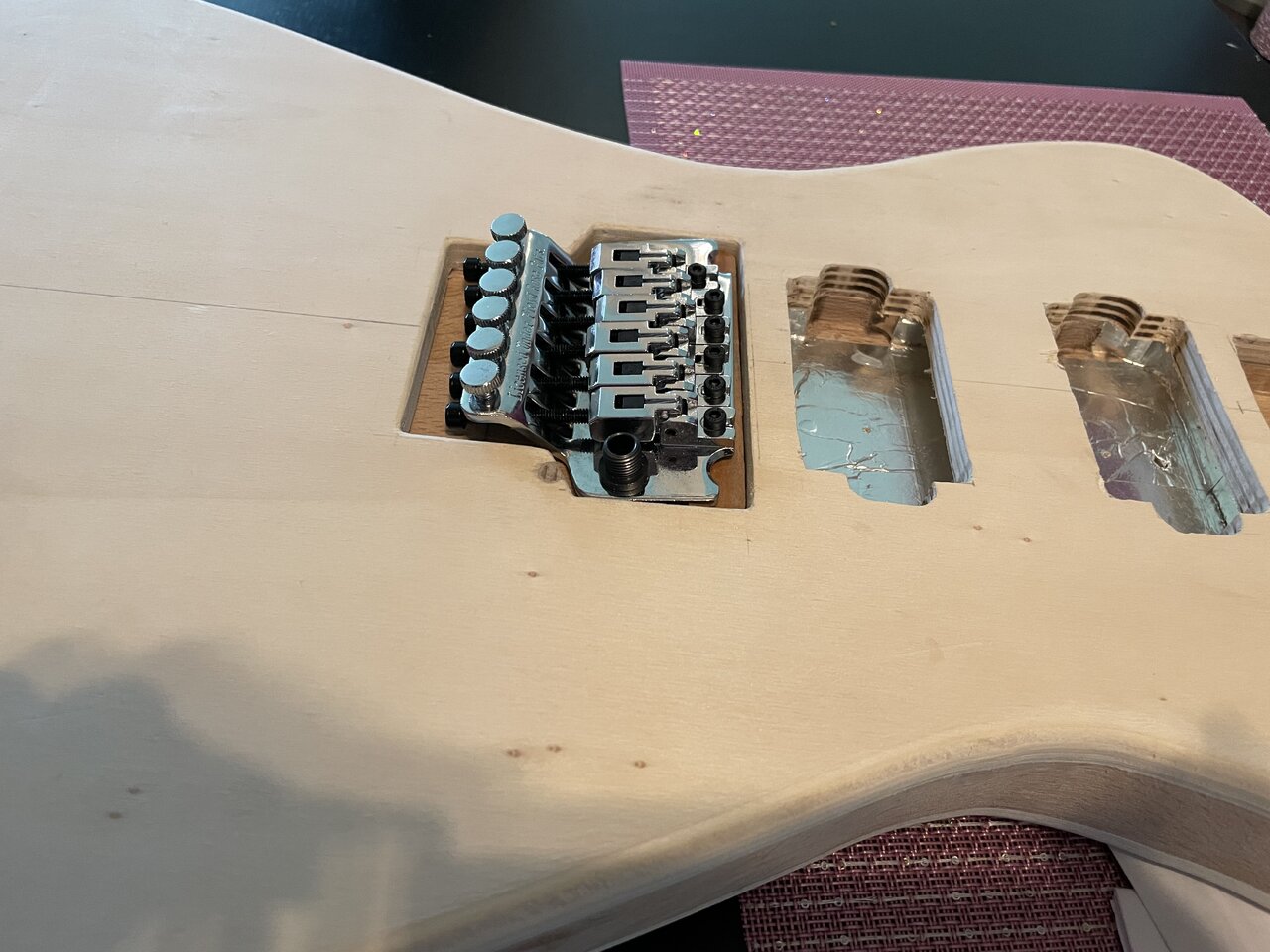

Probeliegen des Tremolos:

Das Logo auf dem Headstock ist durch Sticker und Glitzer fertig und trocknet gerade zusammen mit dem Hals, der seine zweite Lackschicht bekommen hat (nach leichtem Zwischenschliff). Am Body hab ich leichte Ausrisse mit Leim und Sägespänen, die ich nach dem Sägen aufbewahrt habe, ausgebessert. Also erstmal warten, bis alles trocken ist, dann kommt noch das kleine Blech vor den Tremolo Bolzen für‘s Gewissen.

  • Gefällt mir
Reaktionen: 2 Benutzer
DeadboZ
DeadboZ
Registrierter Benutzer
Zuletzt hier
23.09.22
Registriert
13.01.09
Beiträge
1.134
Kekse
2.742
Ort
Hamburg
Sehr schick! Die Form des Korpus finde ich sehr ansprechend!

D
deeepz
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
29.08.10
Beiträge
26
Kekse
1.648
Magnus: das stimmt natürlich.
DeadboZ: danke. Mir gefiel der Zipfel der Iceman nie wirklich, dafür der Swoosh umso mehr. Ein bisschen Inspiration von der BMG Arielle, ein bisschen Firebird, so gefällt es mir auch sehr. Fühlt sich auch schon gut an, wenn man den Body an den Körper hält.
Ich bin beim Finish noch unentschlossen, entweder
a) Silber /schwarz mit einer Diagonalen von links oben bis durch den Swoosh
b) Goldtop mit einem breiten oder zwei schmalen Rallyestreifen entlang der Mittellinie (evtl. auch andersrum mit goldenem Rallyestreifen)
c) passend zum Thema „Icebird“ blau /rot-orange, dann aber gebeizt mit nem Burst.
Was meint Ihr?

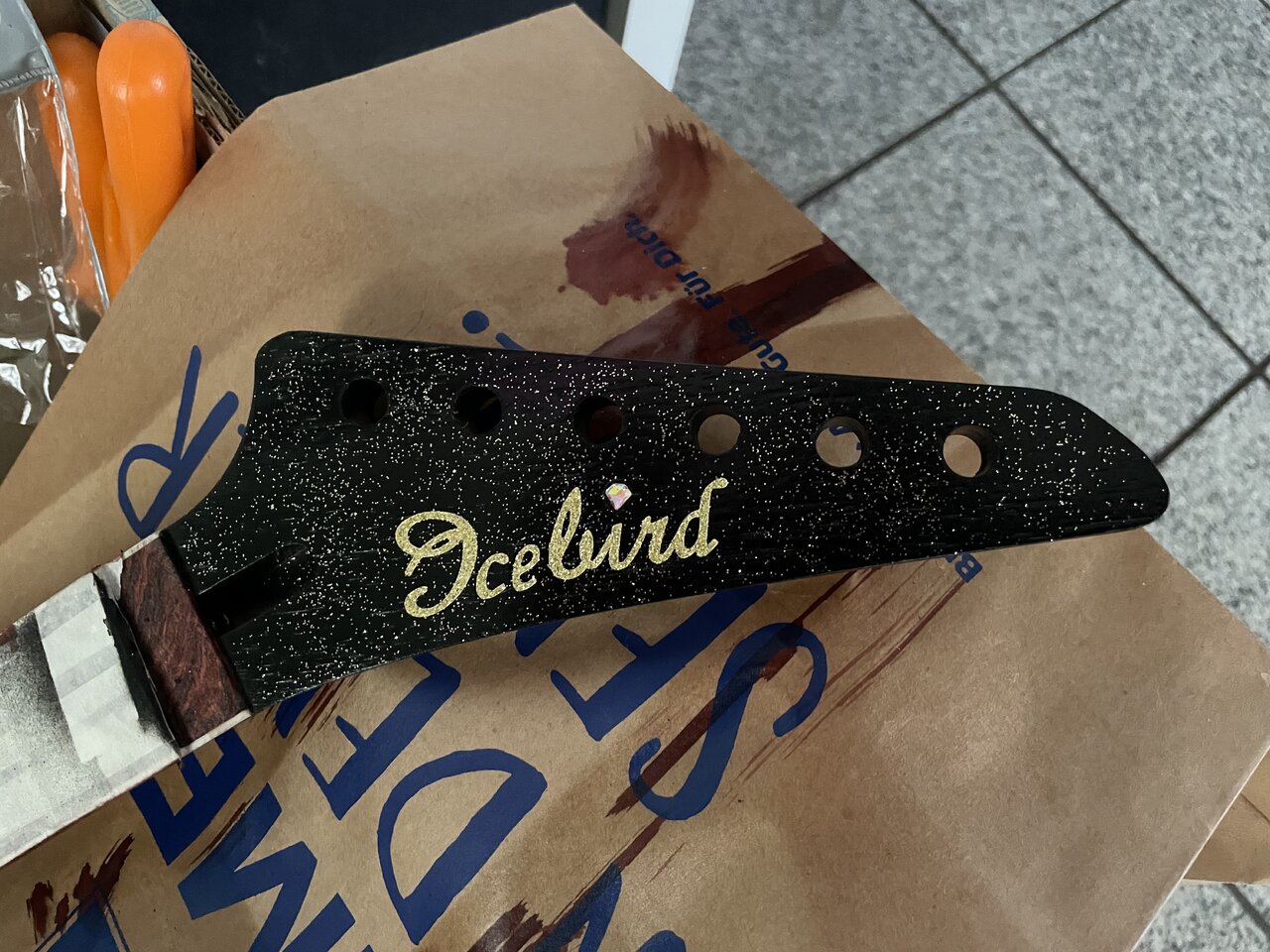

Hier der fertige Headstock:

Beitrag automatisch zusammengefügt:

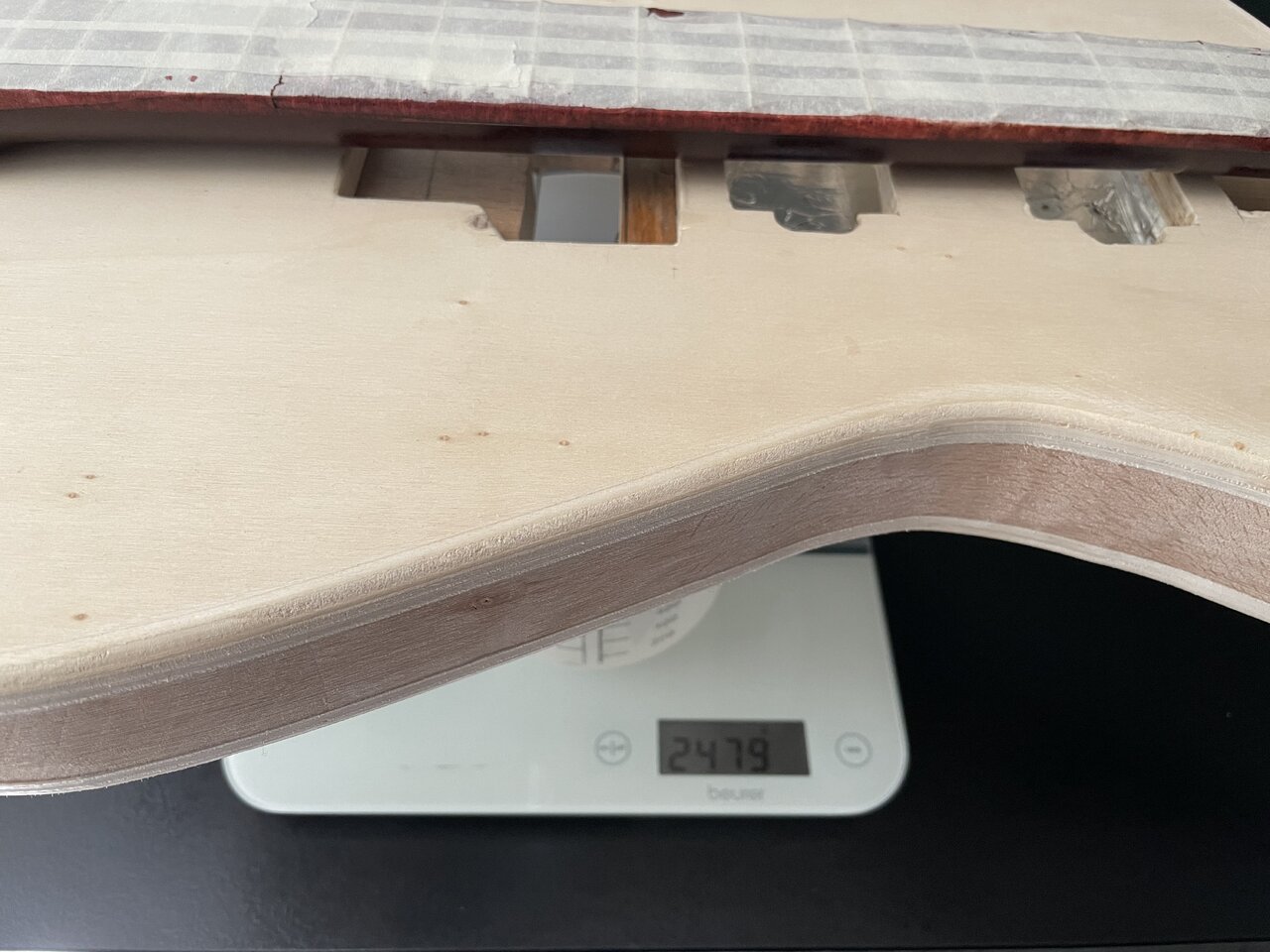

Zwischenwiegung von Body und Hals:

2479 Gramm… keine Ahnung was da am Ende rauskommt…

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 2 Benutzer
Ranzo
Ranzo
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
11.09.19
Beiträge
227
Kekse
681
Ort
Bayern
Was ist denn ein swoosh?

Ranzo
Ranzo
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
11.09.19
Beiträge
227
Kekse
681
Ort
Bayern
D
deeepz
Registrierter Benutzer
Zuletzt hier
24.09.22
Registriert
29.08.10
Beiträge
26
Kekse
1.648

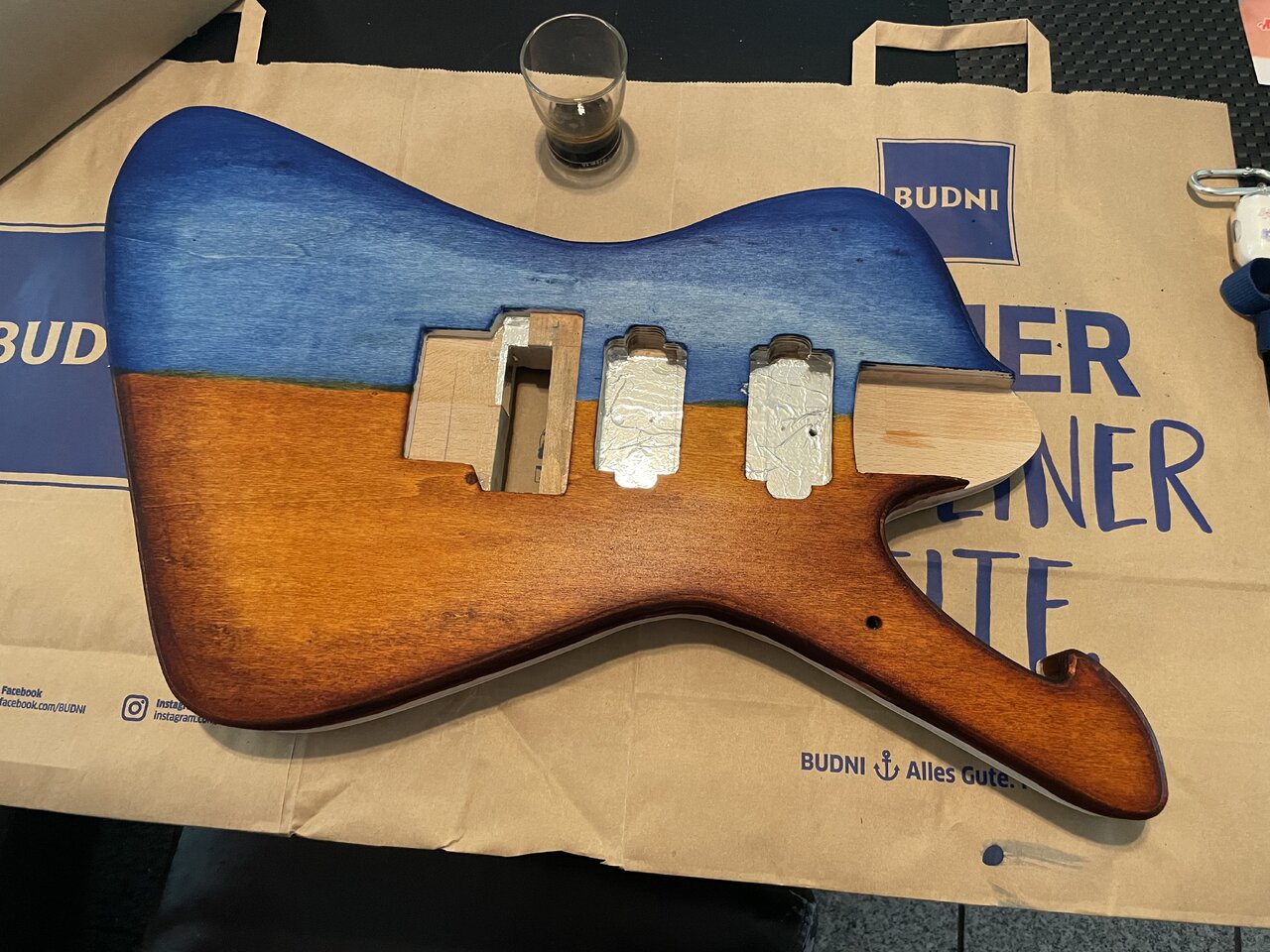

Ich habe mich für blau /rotorange als Burst entschieden.

  • Gefällt mir
Reaktionen: 13 Benutzer
Blazer81
Blazer81
Registrierter Benutzer
Zuletzt hier
25.09.22
Registriert
25.03.09
Beiträge
477
Kekse
2.632
Ort
Kreis BB
Die Form finde ich ebenfalls Topp, gefällt mir besser als die Original-Iceman. Und die Eisvogel-Farbe passt super! (auch wenn der auf Englisch "kingfisher" heißt)
