M3 chop etwas anders

[Hoaxel]

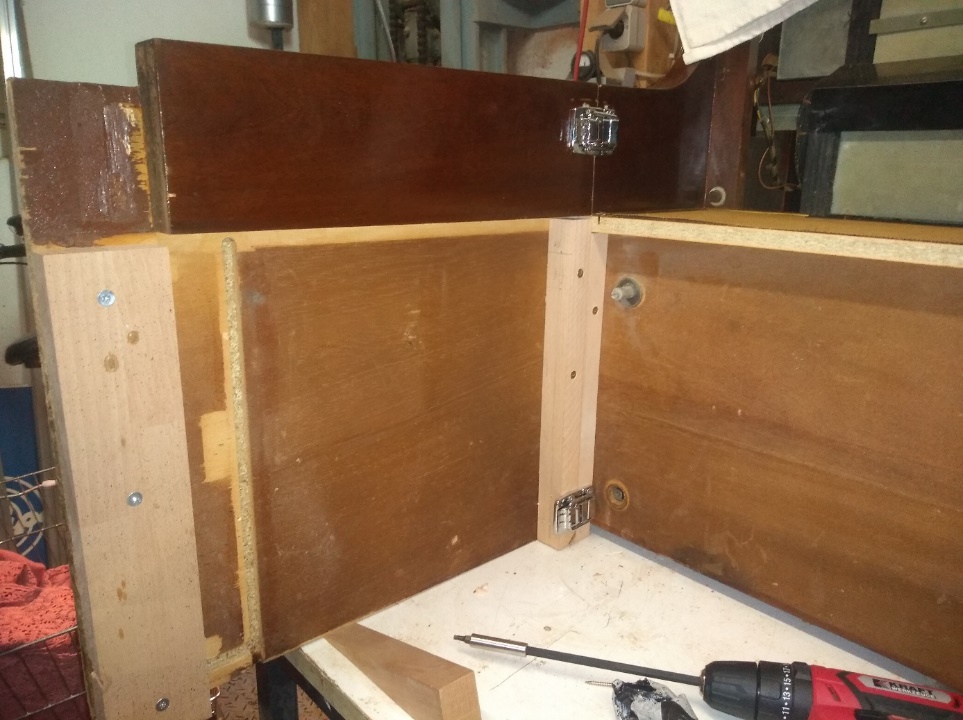

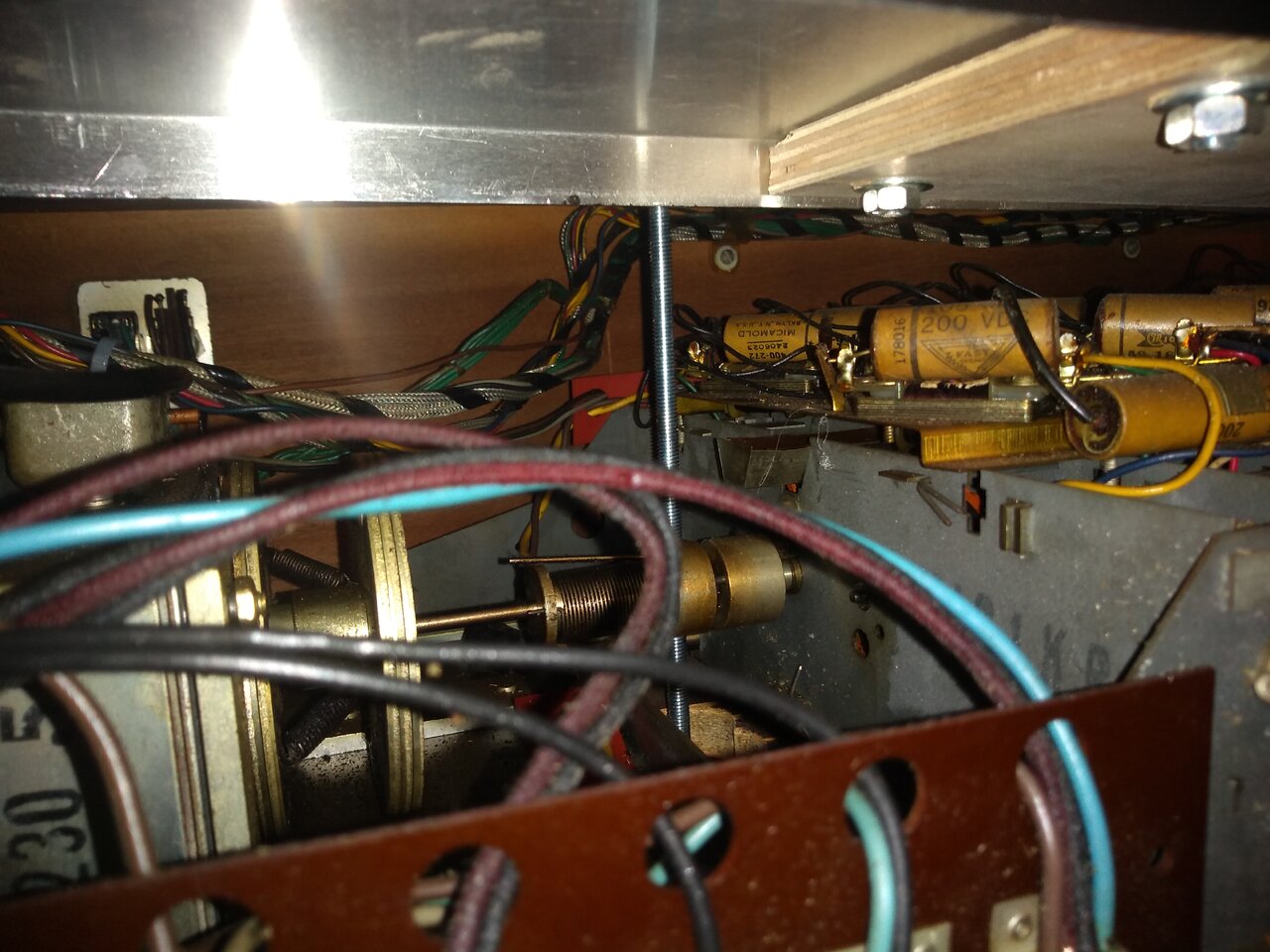

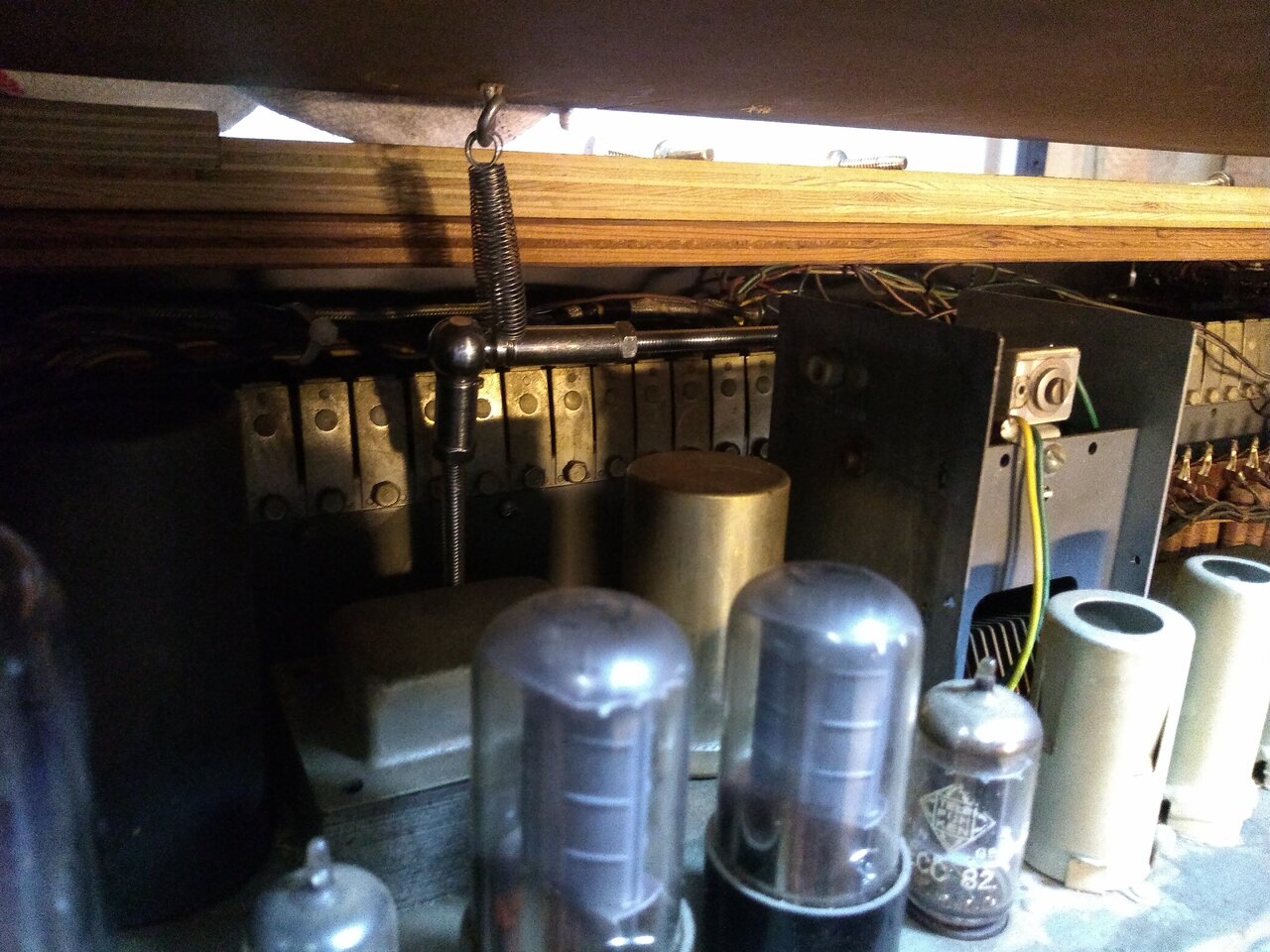

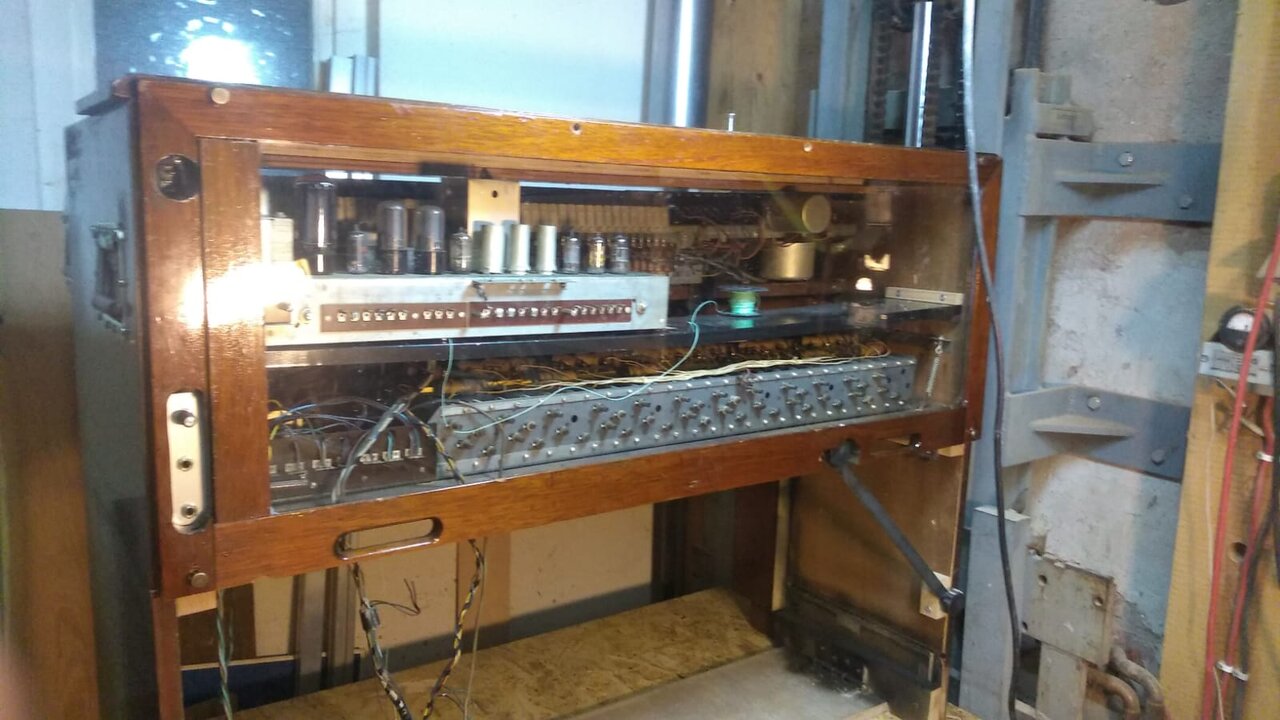

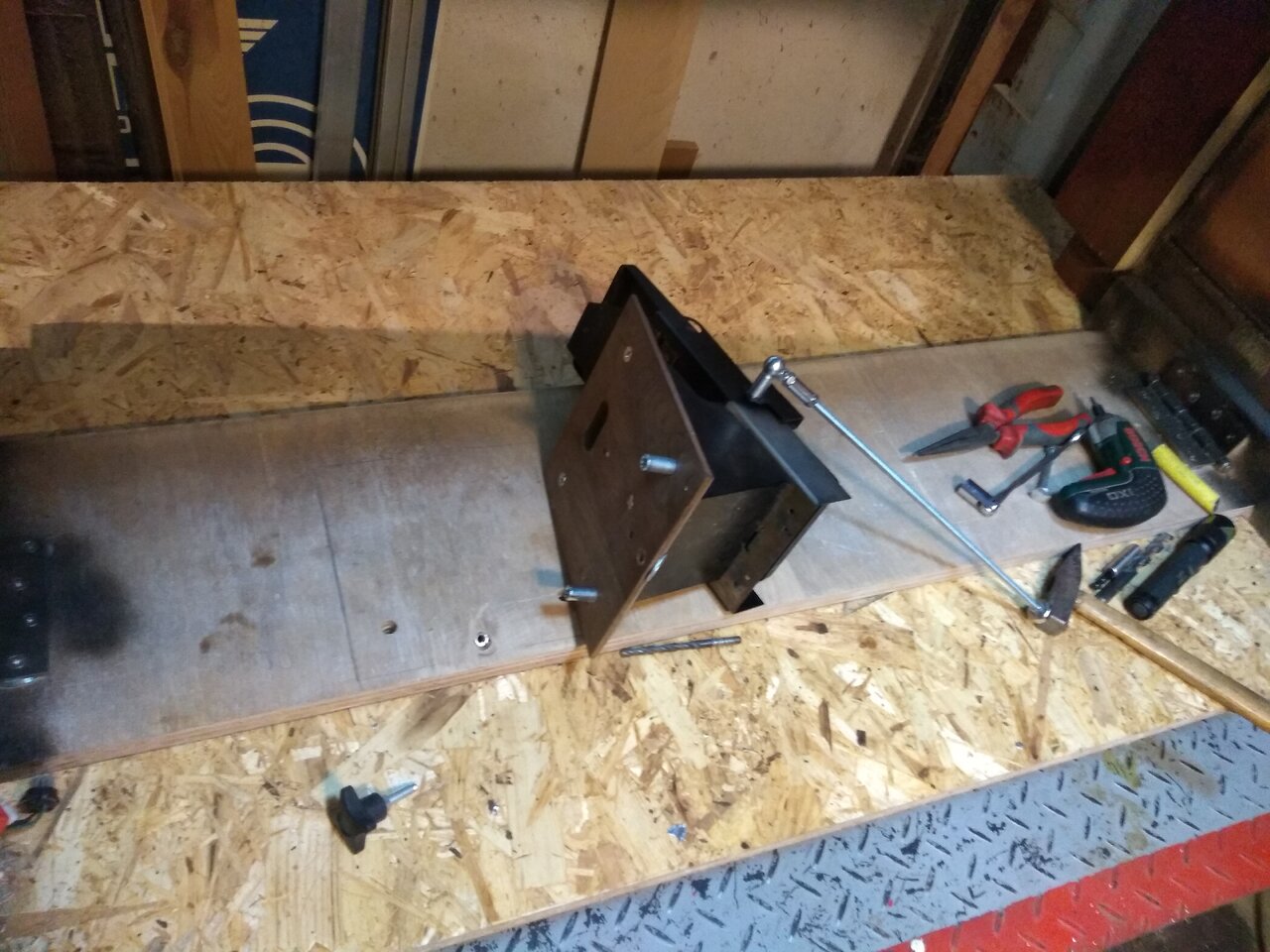

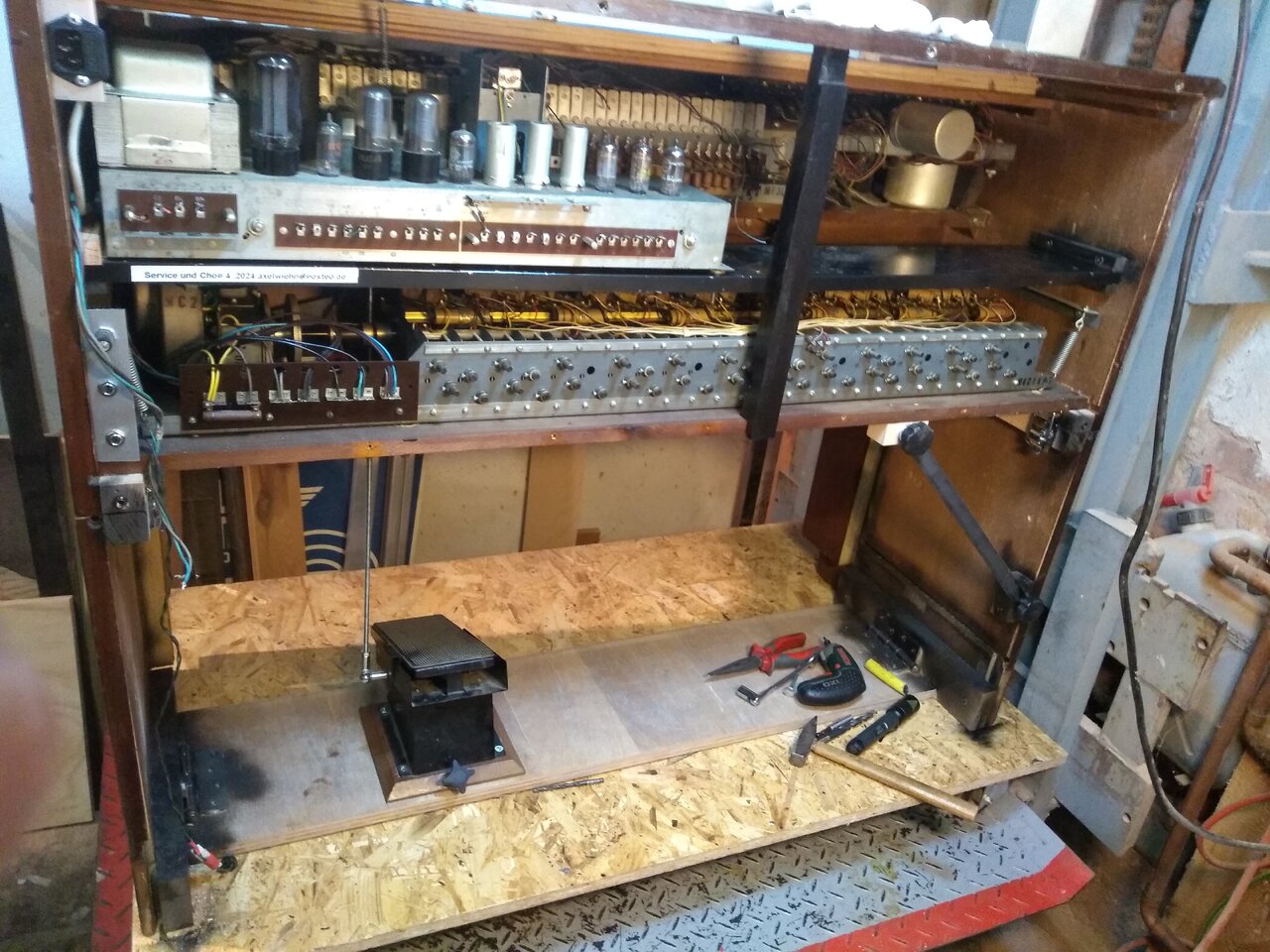

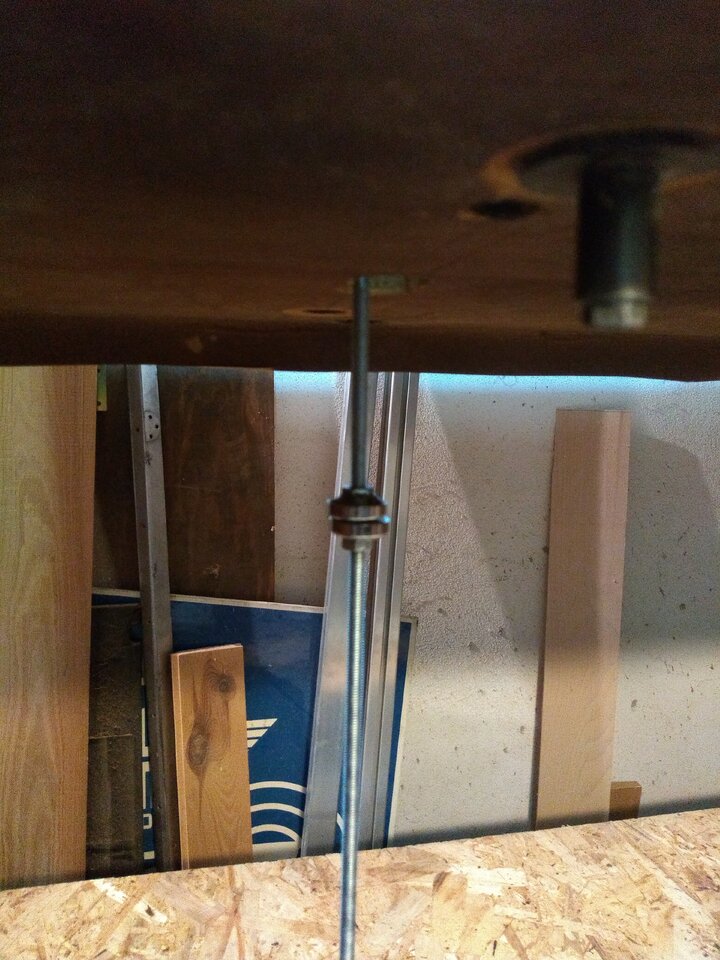

Ich will mal eine etwas andere Choplösung vorstellen. Eine englische M3 in schlechtem Zustand war herzurichten und zu choppen. Nach den üblichen Reparaturen, Zugriegel reinigen, Percussion reparieren, fehlende Töne, noch Bassfoldback und Poormans Foldback. Mein Plan zum Absägen war, es wie eine kleine C aussehen zulassen, ohne auf Anhieb den Chop zu sehen. Die Eigentümerin wollte gerne die Röhren sichtbar haben, und mein Problem war der Schweller. Die übliche Lösung a la Bertram wollte ich vermeiden ( leichterer Austausch des Preamps), und hatte schon lange die Idee, das Gestänge mit Magneten zu koppeln und Kugelgelenke aus dem Modellbau zu verwenden. Jetzt ist der Versuch fertig. Da ich in diesem Falle den Preamp nicht an der Decke oder der Rückwand montieren konnte, habe ich es gemacht wie bei der BC, mit einer Schiene. Passt ganz prima oben Rechts noch Michaels Hallspirale rein. Leider hab ich sie aus Alu biegen lassen und brauchte eine Mittelstütze. Blech ist besser. Die Rückwand habe ich abgeschnitten und eine Acrylscheibe eingesetzt. Leider fiel der ganze Rahmen auseinander als ich den Stoff entfernt hatte, in den Holzverbindungen keine Spur von Leim, wo man nur sparen kann! Alles neu verleimt.



[AchimK]

Toll, gibts da auch Bilder von vorne, ganze Übersicht bitte!



[Hoaxel]

Kommt noch, wenn ich ganz fertig bin und alles durch getestet habe, Brummfrei ist schon mal gut



[Hoaxel]

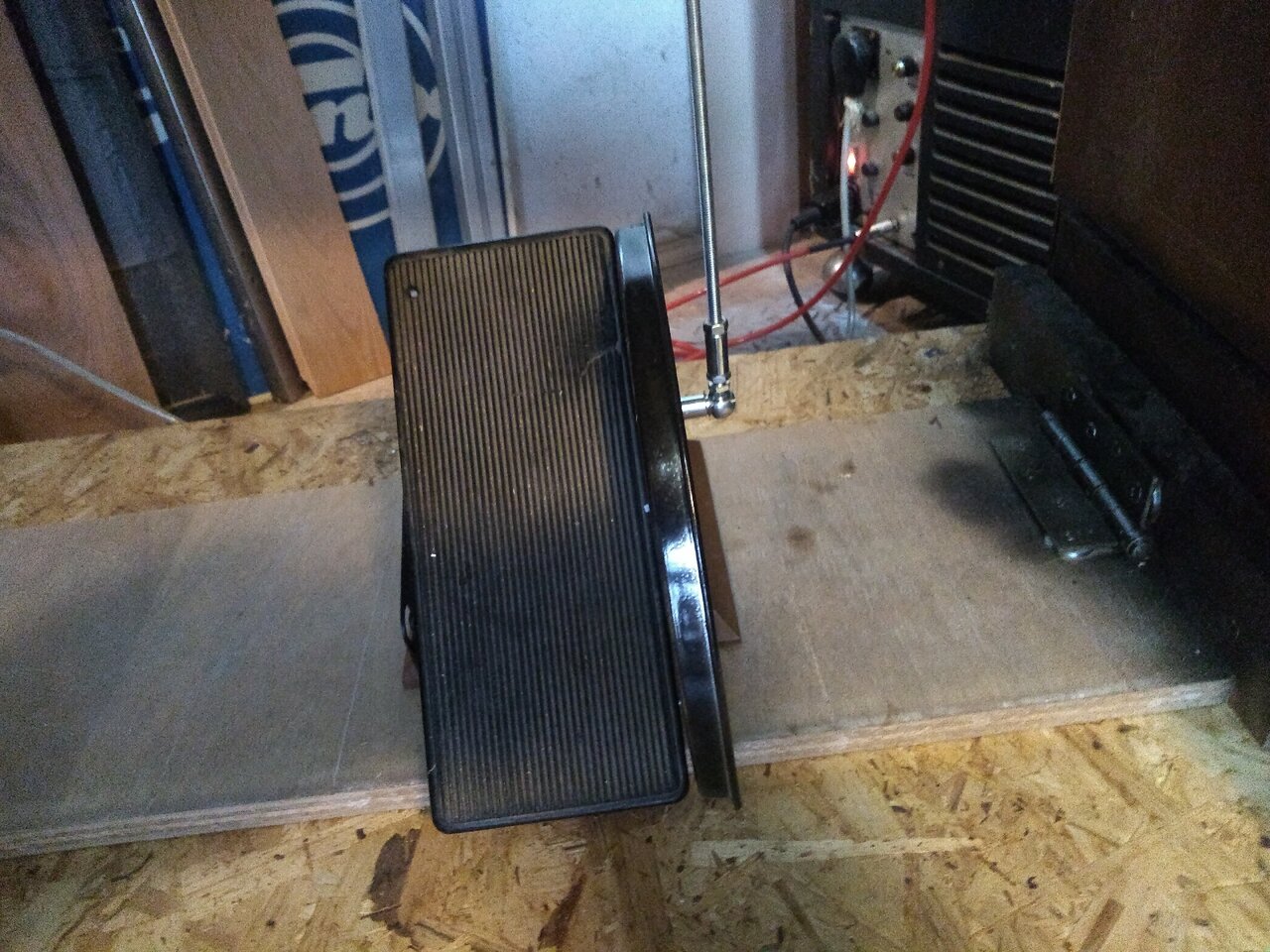

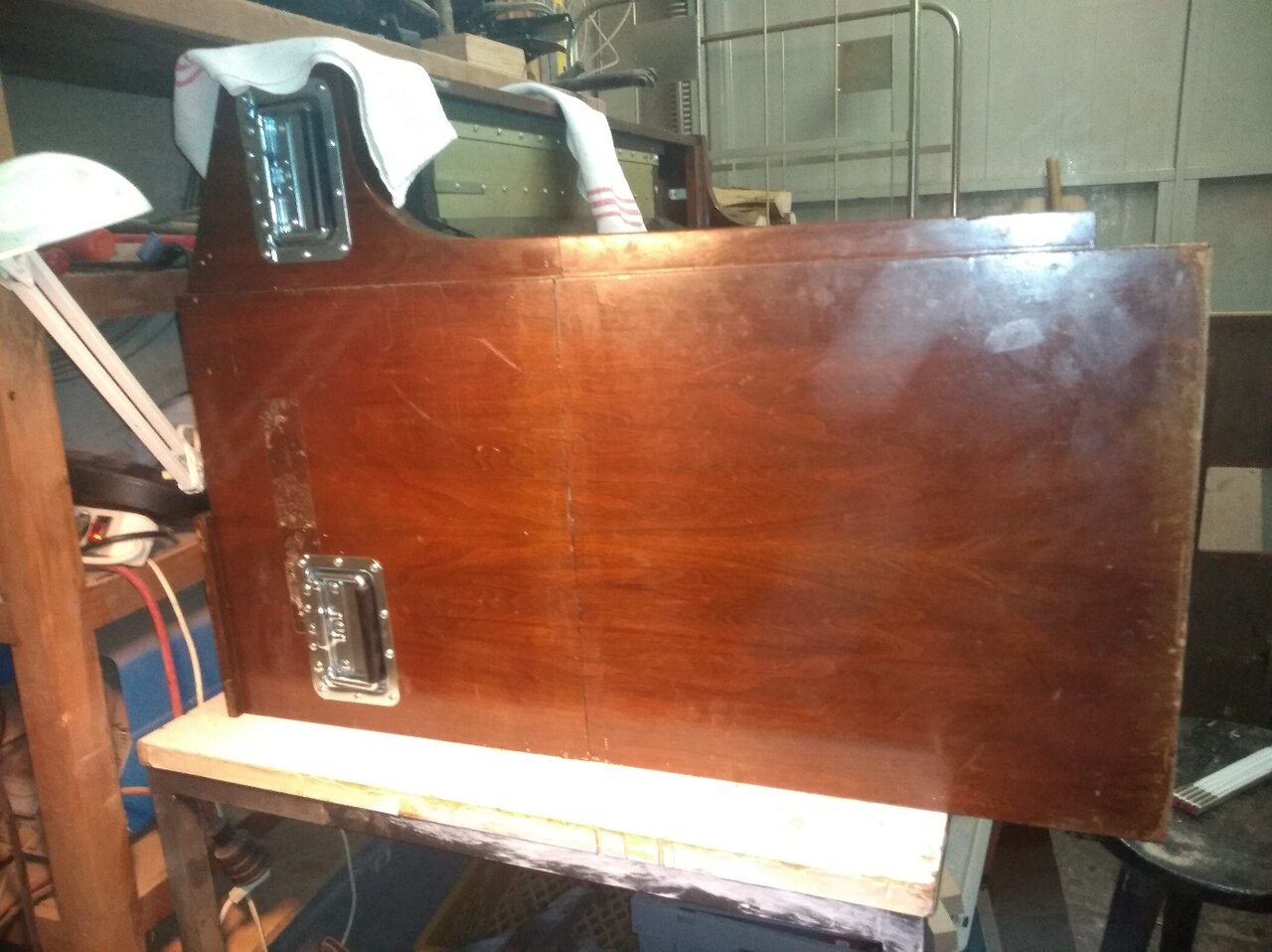

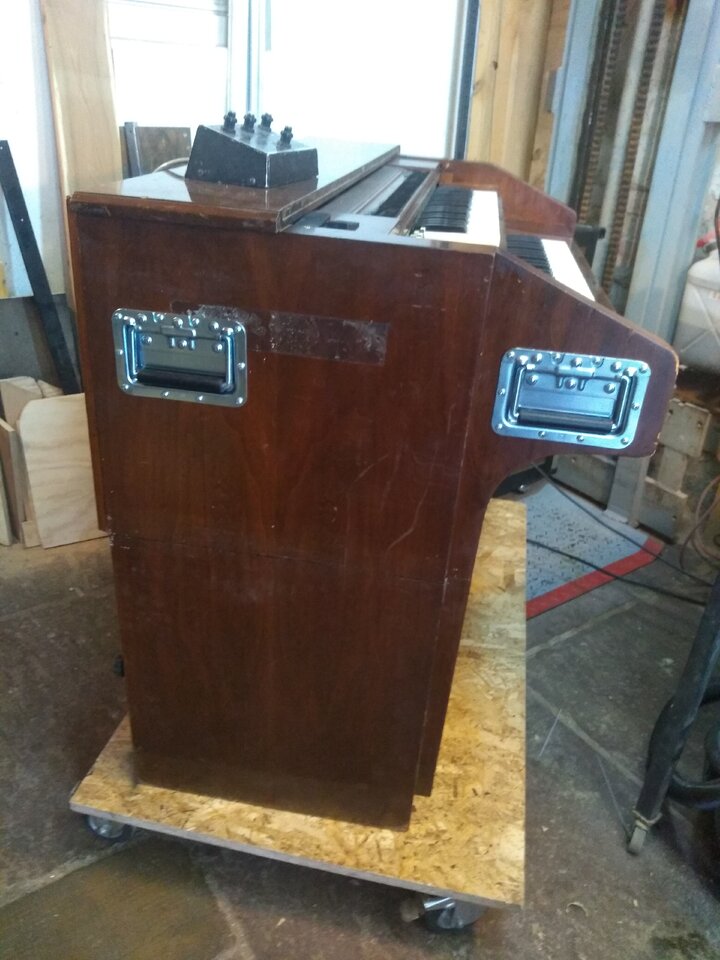

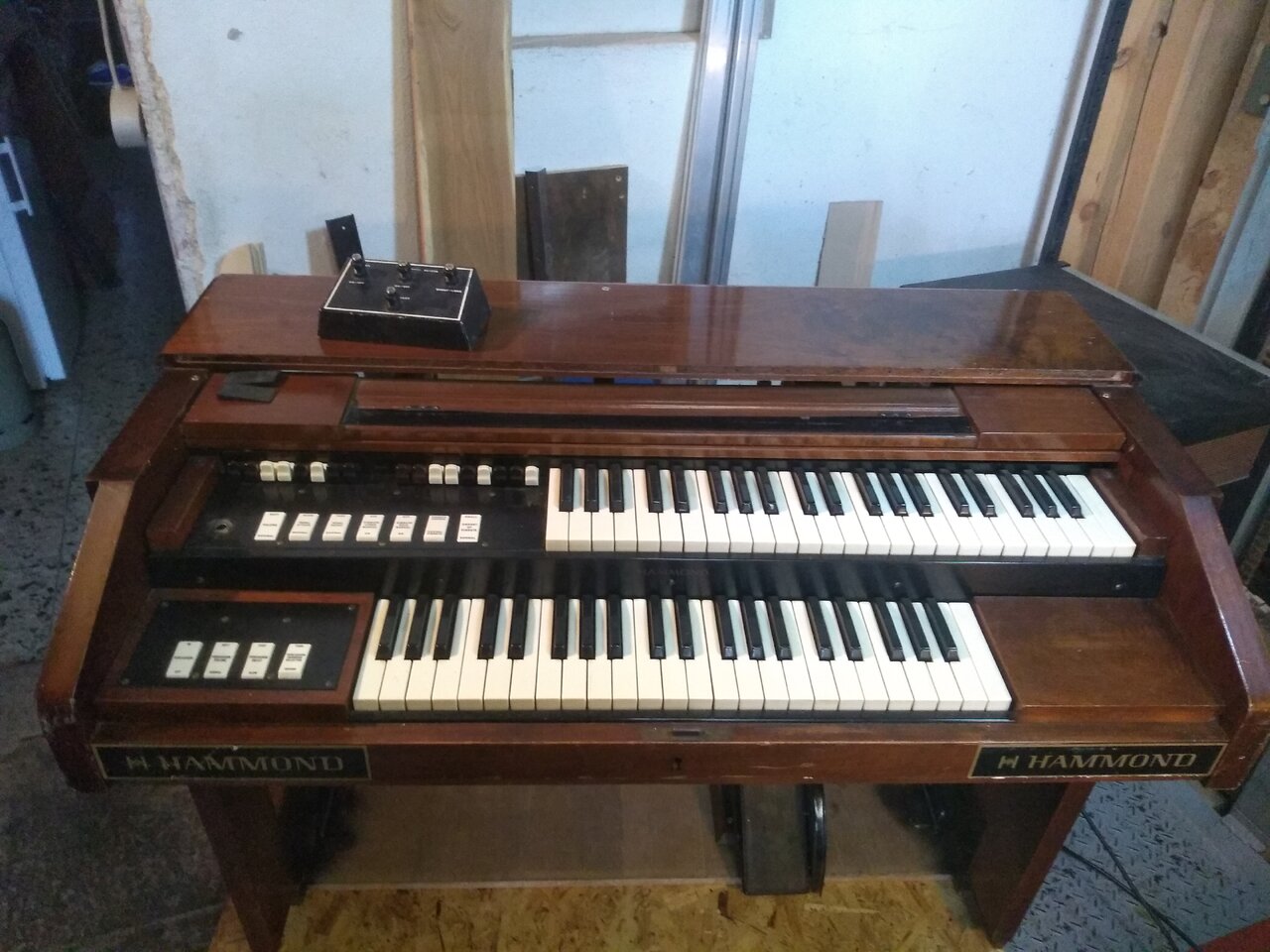

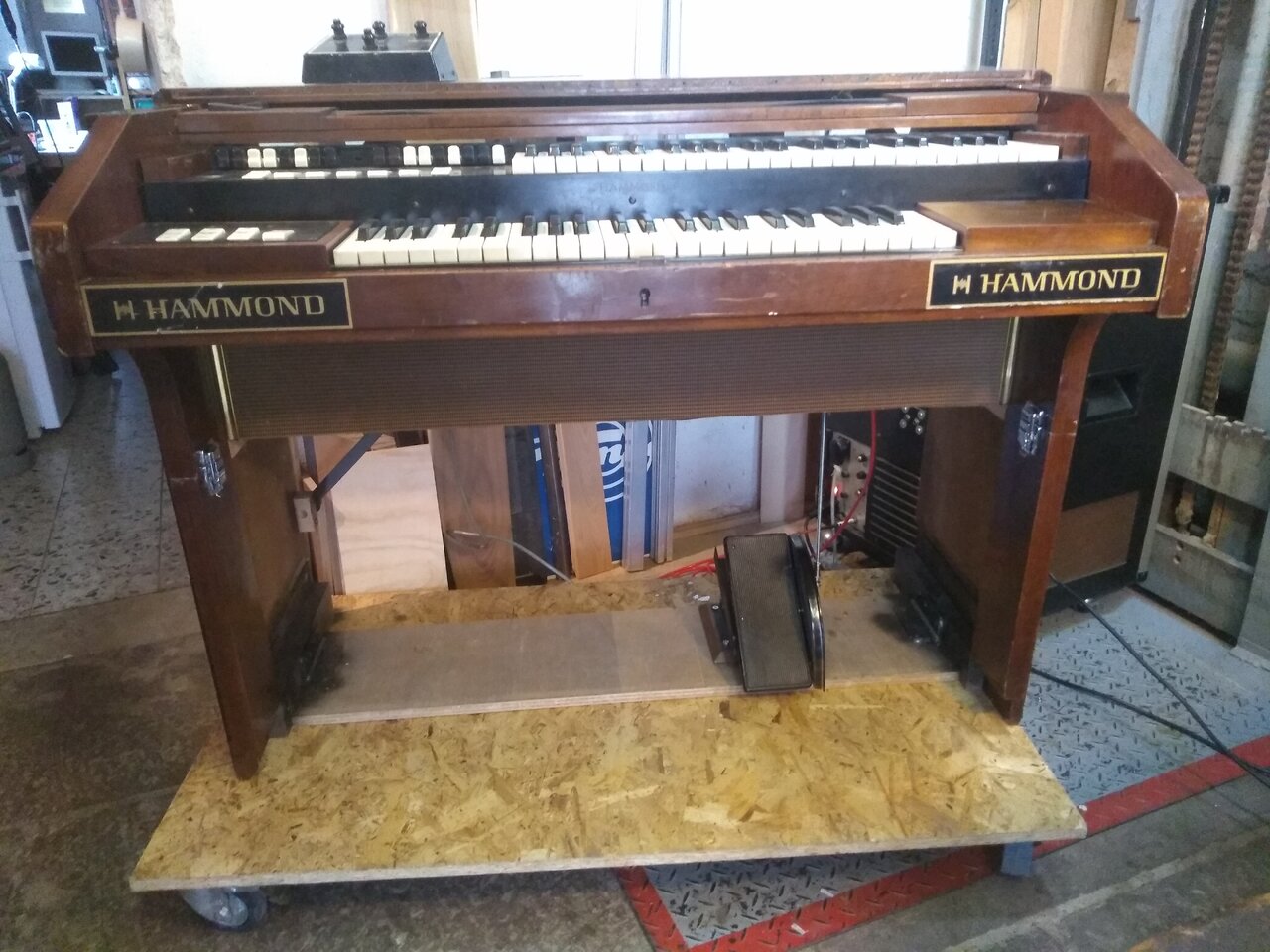

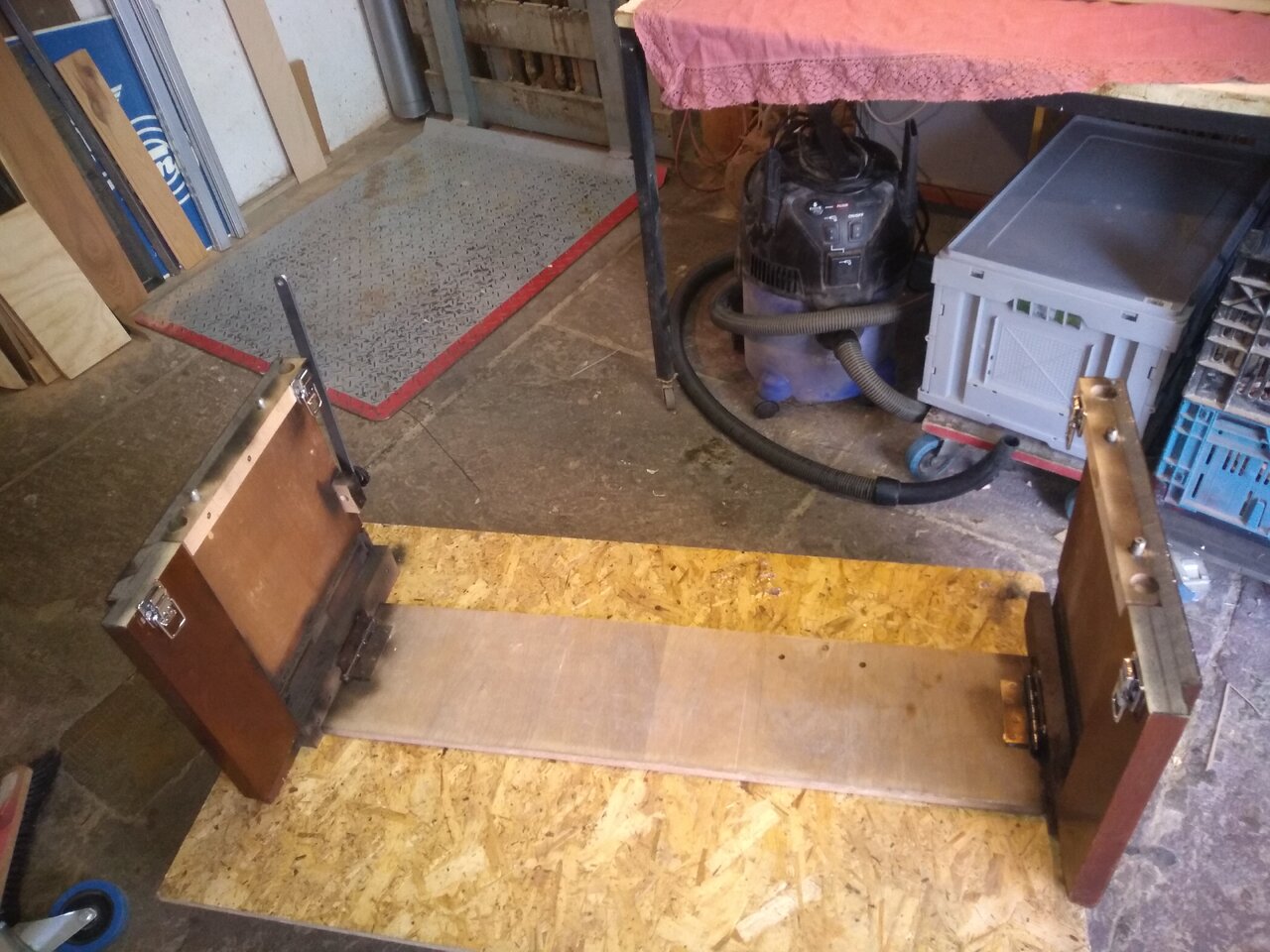

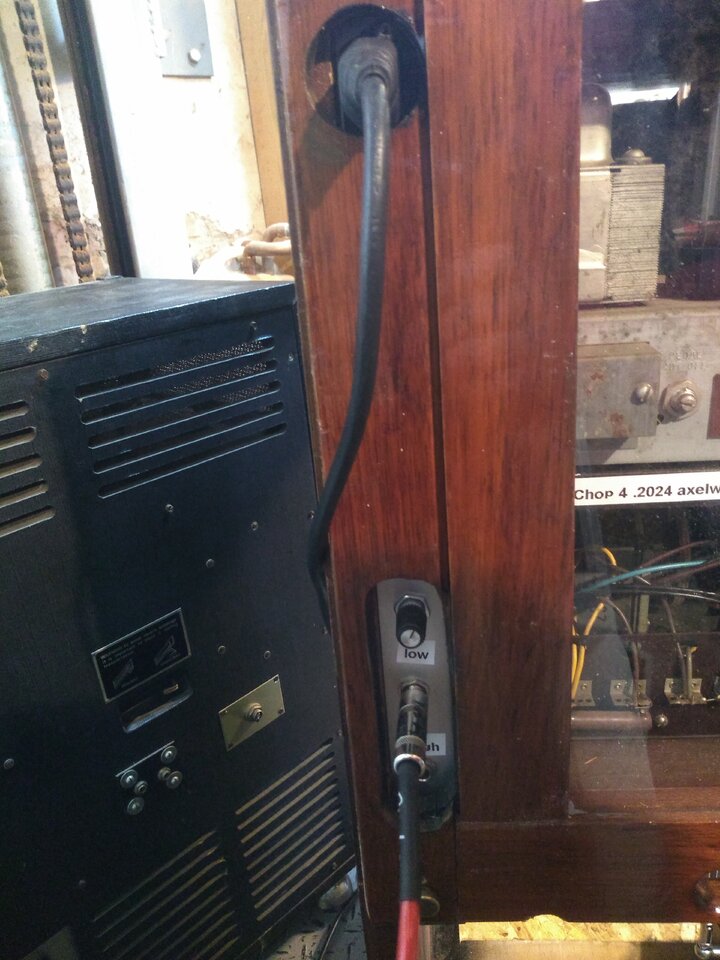

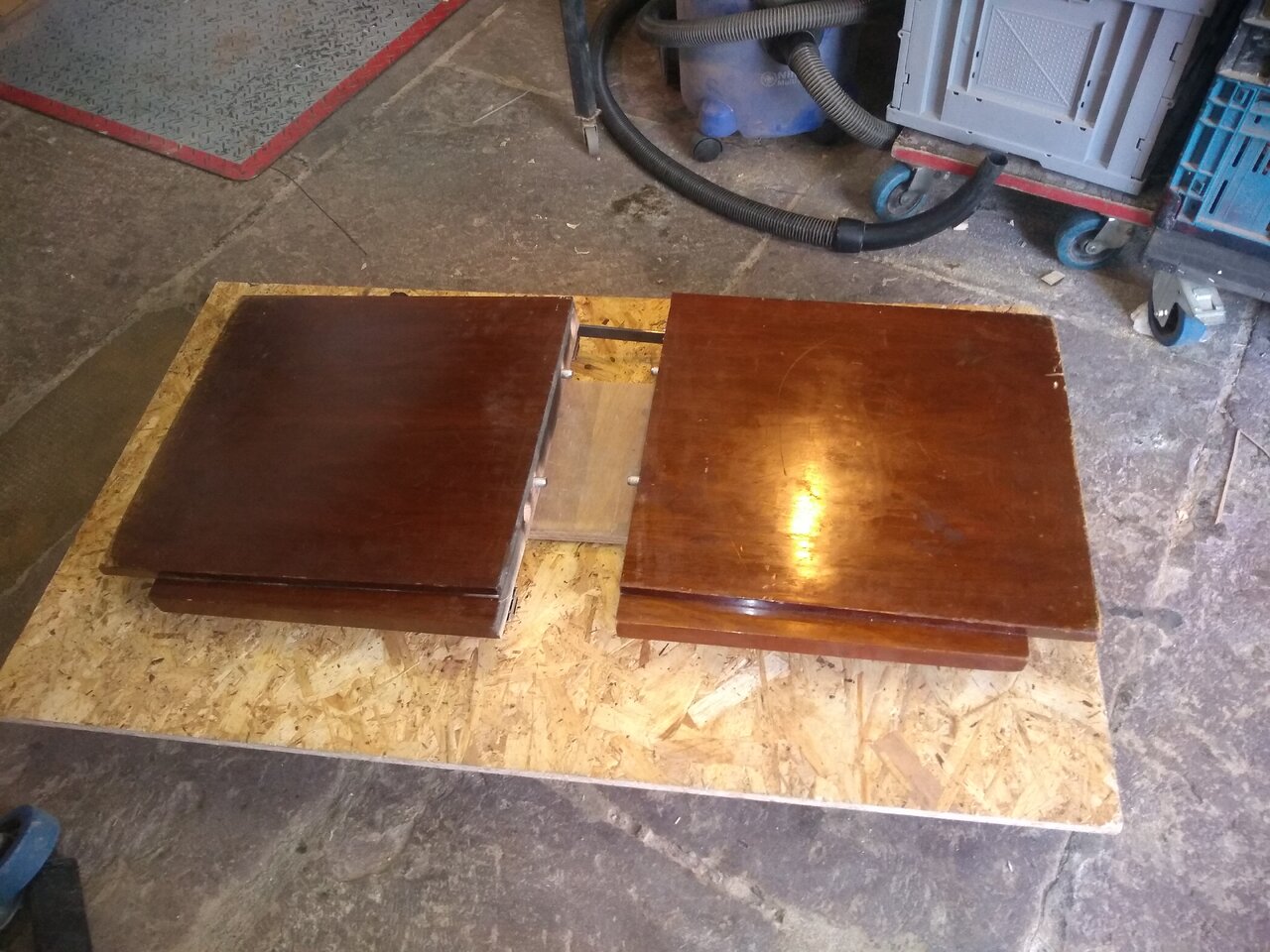

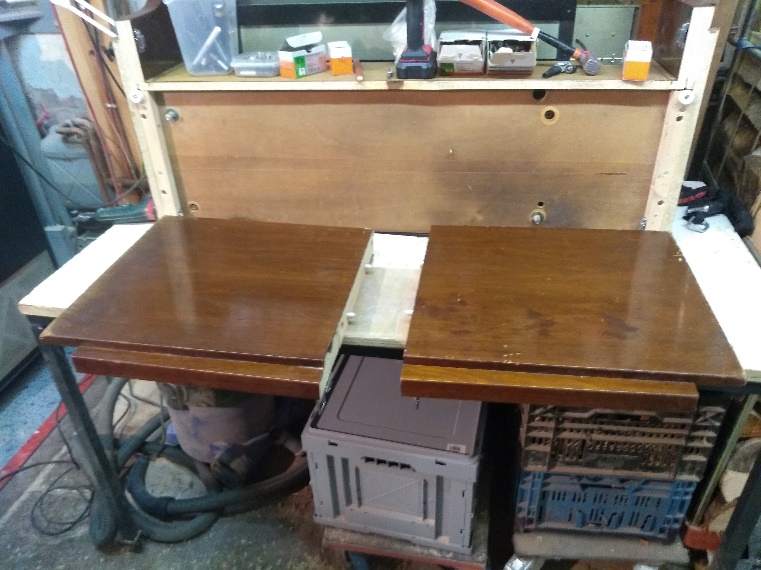

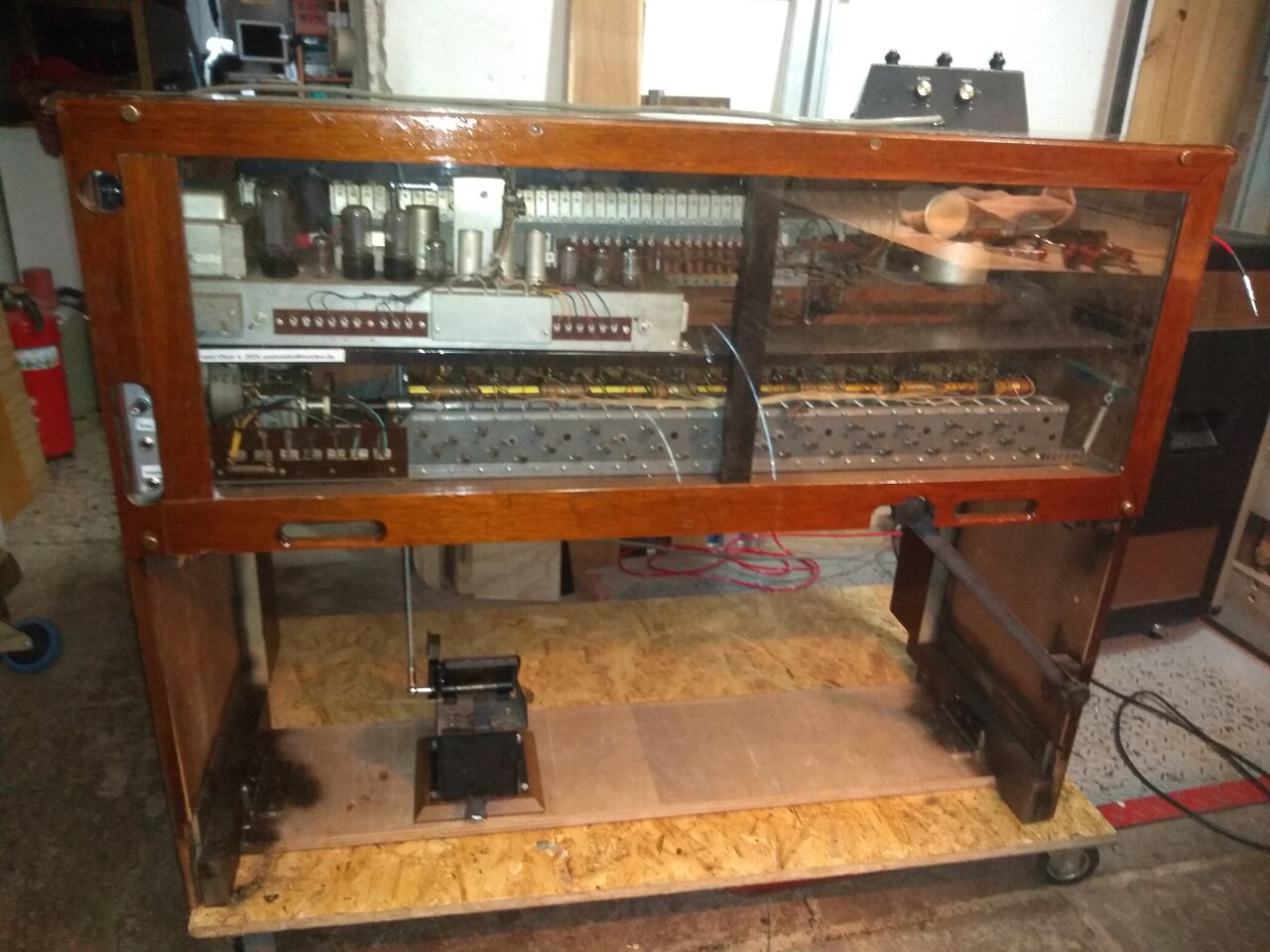

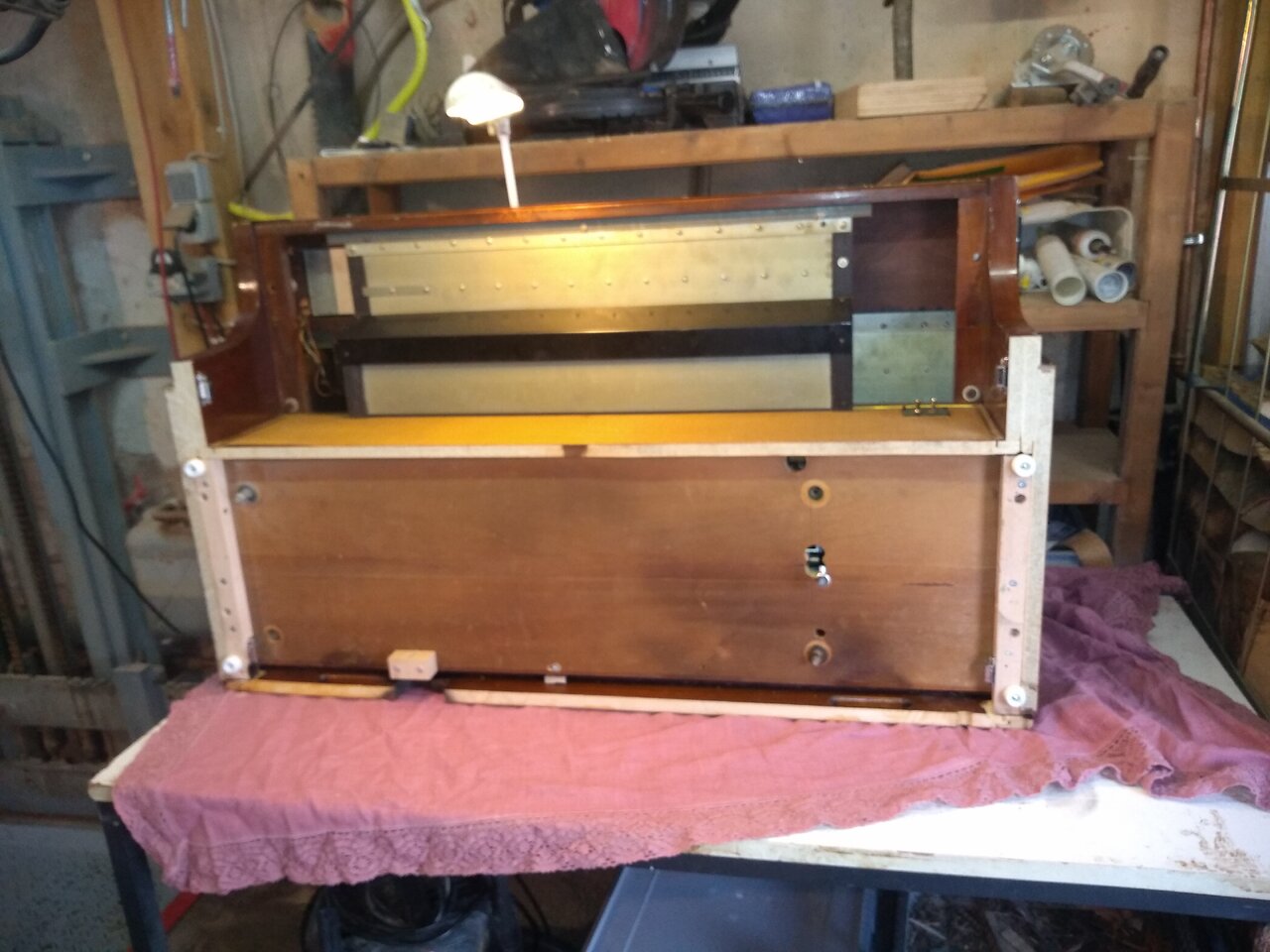

Also, alle Ansichten, am Schweller noch eine "Wegtretsicherung", hat sich als nötig erwiesen bei Schuhgröße 49. So gehts. Mir ist klar, daß das noch eine Betalösung ist, aber der Weg funktioniert. Morgen nochmal zerlegen und zusammensetzen.
Nächste Woche habe ich noch einen Versuch vor, die Generatorschrauben durch Schnellspanner M5 zu ersetzen, damit man nicht immer die Schraubenunterlagen umdrehen muß. ich habe festgestellt, daß die Originalschrauben exakt die gleiche Steigung wie M5 haben, nur um 10tel schlanker. mit etwas nachschneiden auf M5 sollten beide greifen. Werden sehen



[Hoaxel]

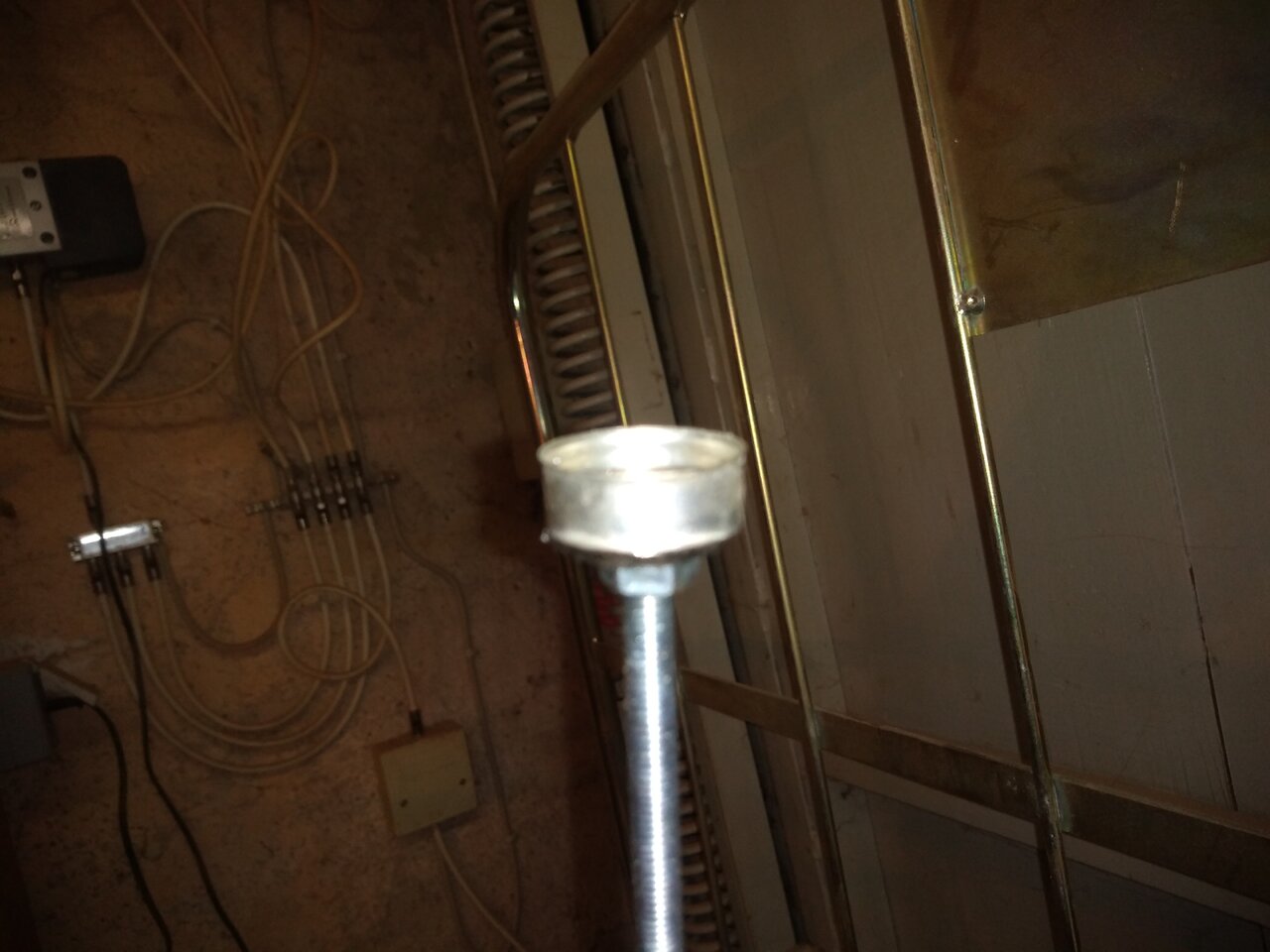

am Magneten auch noch eine Sicherung, Hülse aus Röhrenhülle hat genau gepasst



[AchimK]

Sehr schön...!
Und Danke für die weiteren Fotos.



[löwenzahn]

Kugelgelenke und Magneten....pfiffig gelöst Axel.

Michael
