Moin moin,

Der Schalter für die Channel-Umschaltung ließ sich nicht mehr sauber schalten, es stockte und manchmal mußte ich 2 mal drauf treten, bis dann letztendlich nichts mehr ging.
Da ich mir einen neuen Schalter bestellt hatte, aber neugierig war, was in dem Schalter wohl kaputt gehen kann, habe ich ihn geöffnet - der neue kommt ja eh die Tage, also "nichts" zu verlieren ;-)

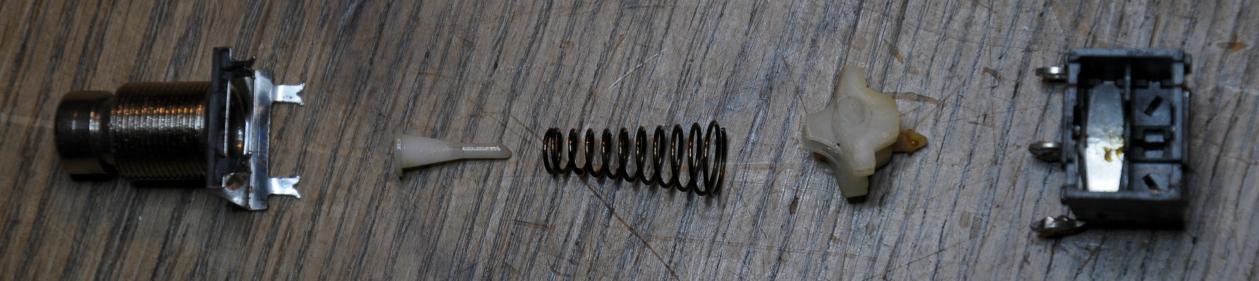

An jeder Seite vom schwarzen Gehäuse sind zwei kleine Metall-Laschen, die ich hoch/abgebogen habe. Dann ist der Schalter offen und wenn man nicht alles fest hält, fällt es einem gleich entgegen.
Unten im Gehäuse wird mittels der kleinen Blechwippe bei jedem Betätigen des Schalters von dem mittleren Kontakt zu einem äußeren geschaltet.
Das kleine Kunststoffteil, das die Wippe betätigt. lies sich hier noch gut betätigen. Das andere kleine Kunststoffteil, das aus dem Metalschaltknopf in die Feder gesteckt auf das kleine weiße Kunststoffteil
und damit auf die Wippe drückt, hatte eine wahrscheinlich mit der Zeit abgenutzte schräge Spitze.
Die Spitze habe ich entfernt bzw. glatt geschliffen, dann alles wieder zusammen montiert, etwas Fett, Kabel angelötet und es funktioniert wieder.

Wahrscheinlich wird das nicht ewig halten, aber ich werde mir so schnell nicht wieder einen neuen Schalter bestellen ...

Schön' Gruß, Heiko
