Marshall PEDL00013, doppelter Fußschalter für JCM 2000 DSL401, Kabelbruch - Steckerbelegung

[he!ko]

Moin moin

zum Thema der Überschrift habe ich hier nichts gefunden, daher vielleicht auch für Euch gut zu wissen?
Oder gehört das woanders hin?

Bei meinem gebraucht gekauftem Marshall DSL401 war ein defekter Marschall Fußschalter dabei.
Er hat keine Model-Beschriftung, aber es müßte ja der PEDL00013 sein, oder?

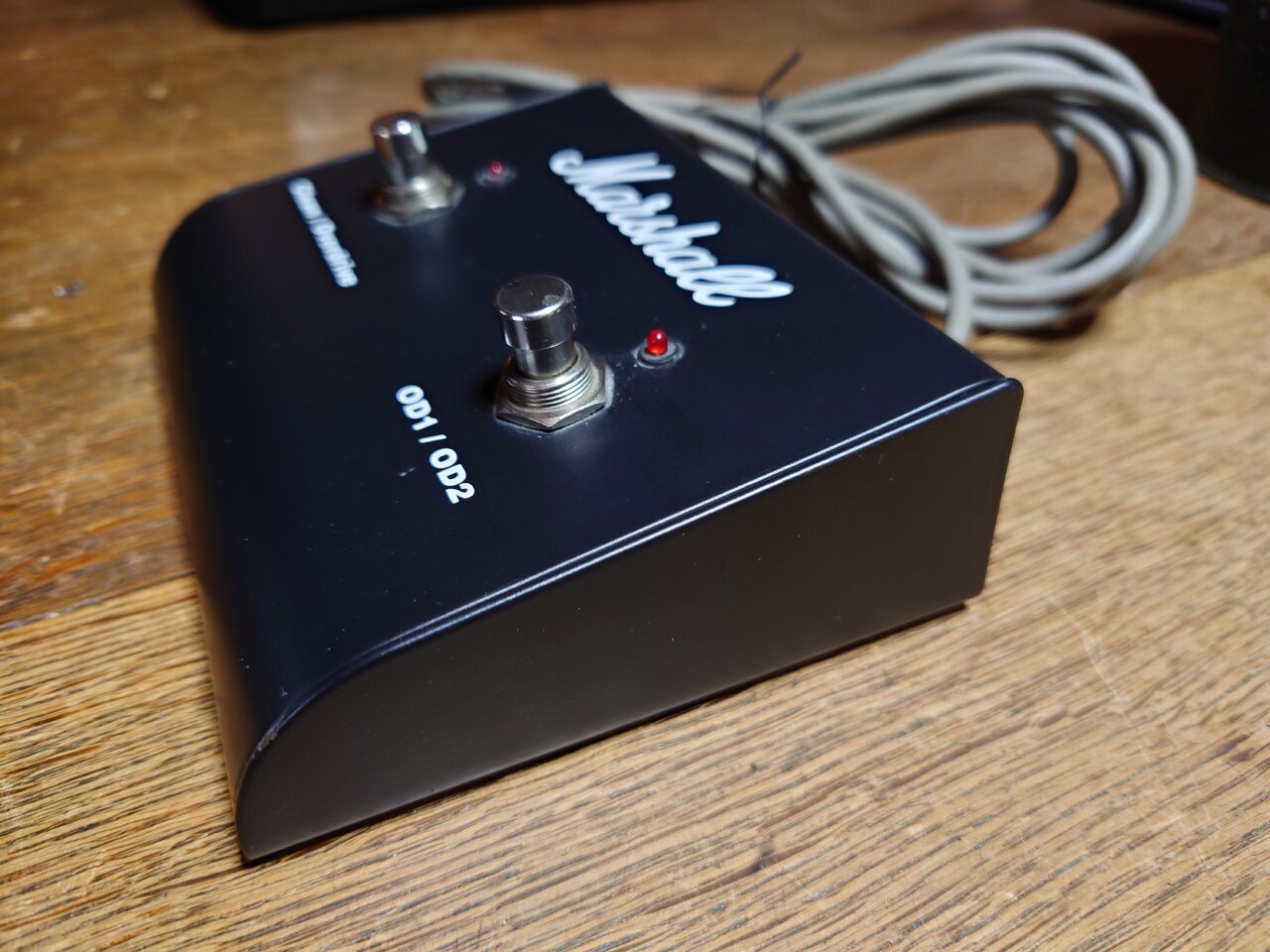

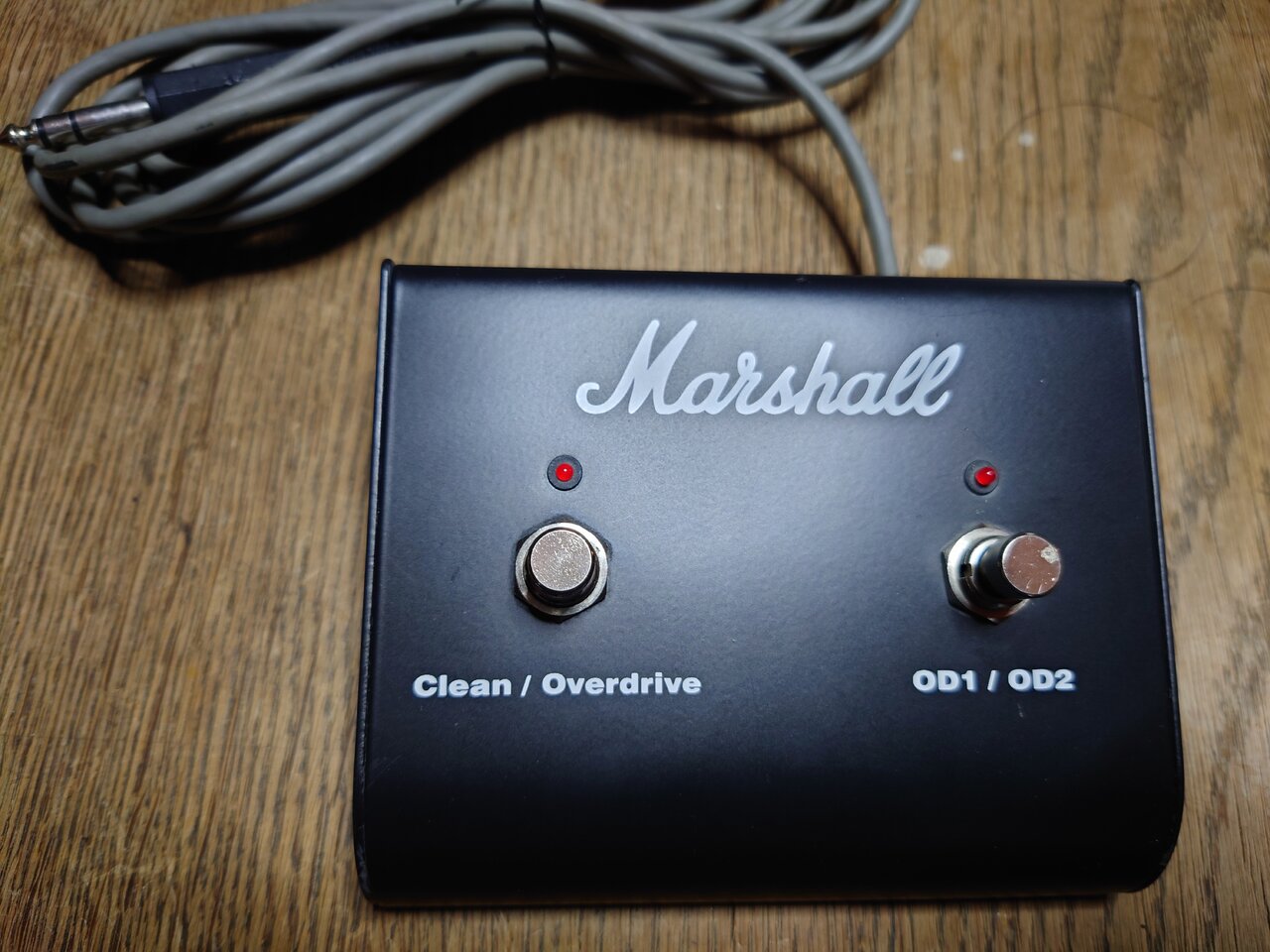

Außen steht jedenfalls Marshall drauf und die zwei Schalter funktionieren wie beschriftet mit dem neuen heilen Kabel.

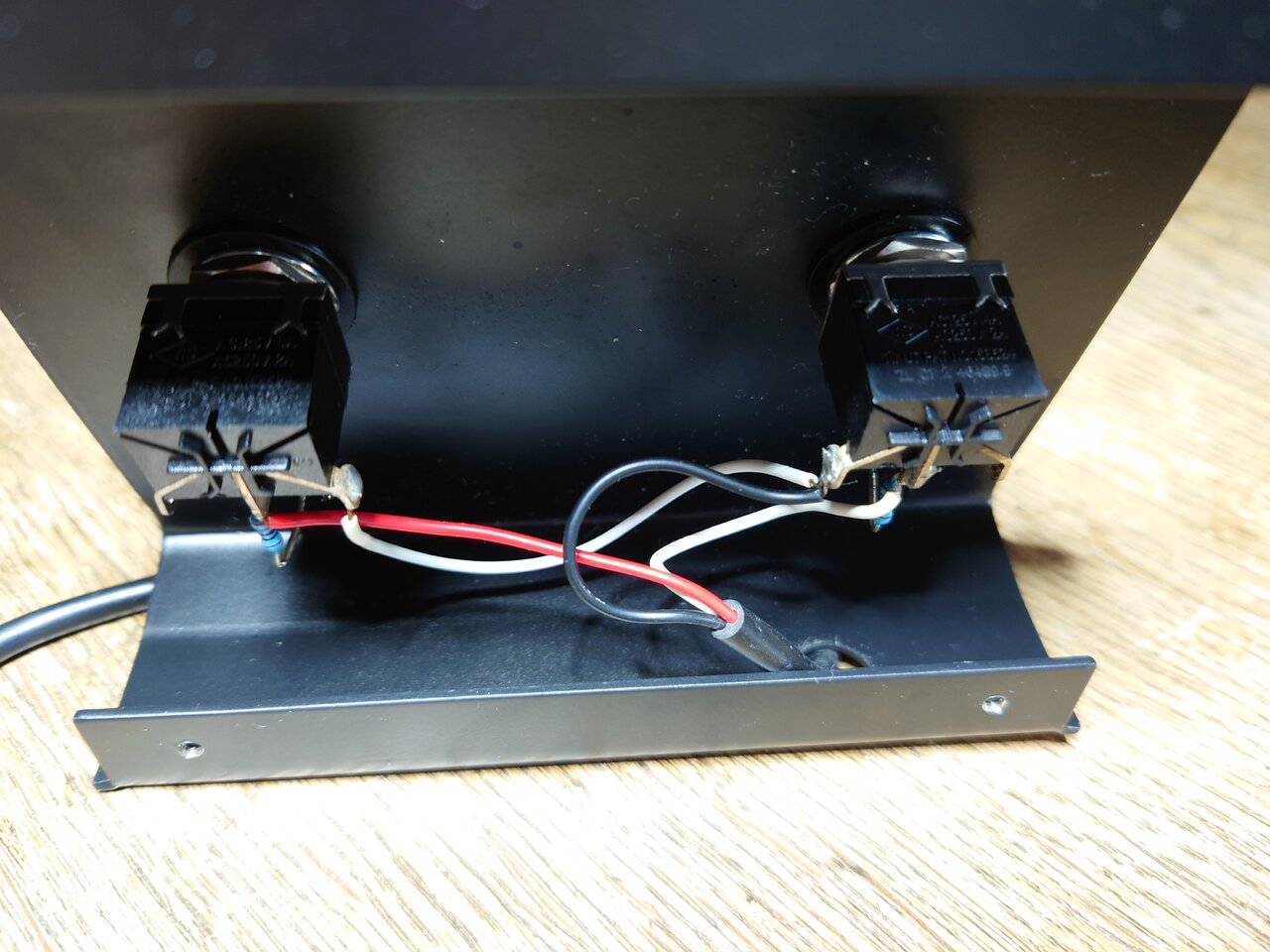

Wer wie ich vielleicht auch ein komplett ruiniertes Kabel hatte, die Belegung am 3poligen 6,3mm Klinkenstecker ist bei mir:
Rot = Spitze
Weiß = Ring
Schwarz = Schaft

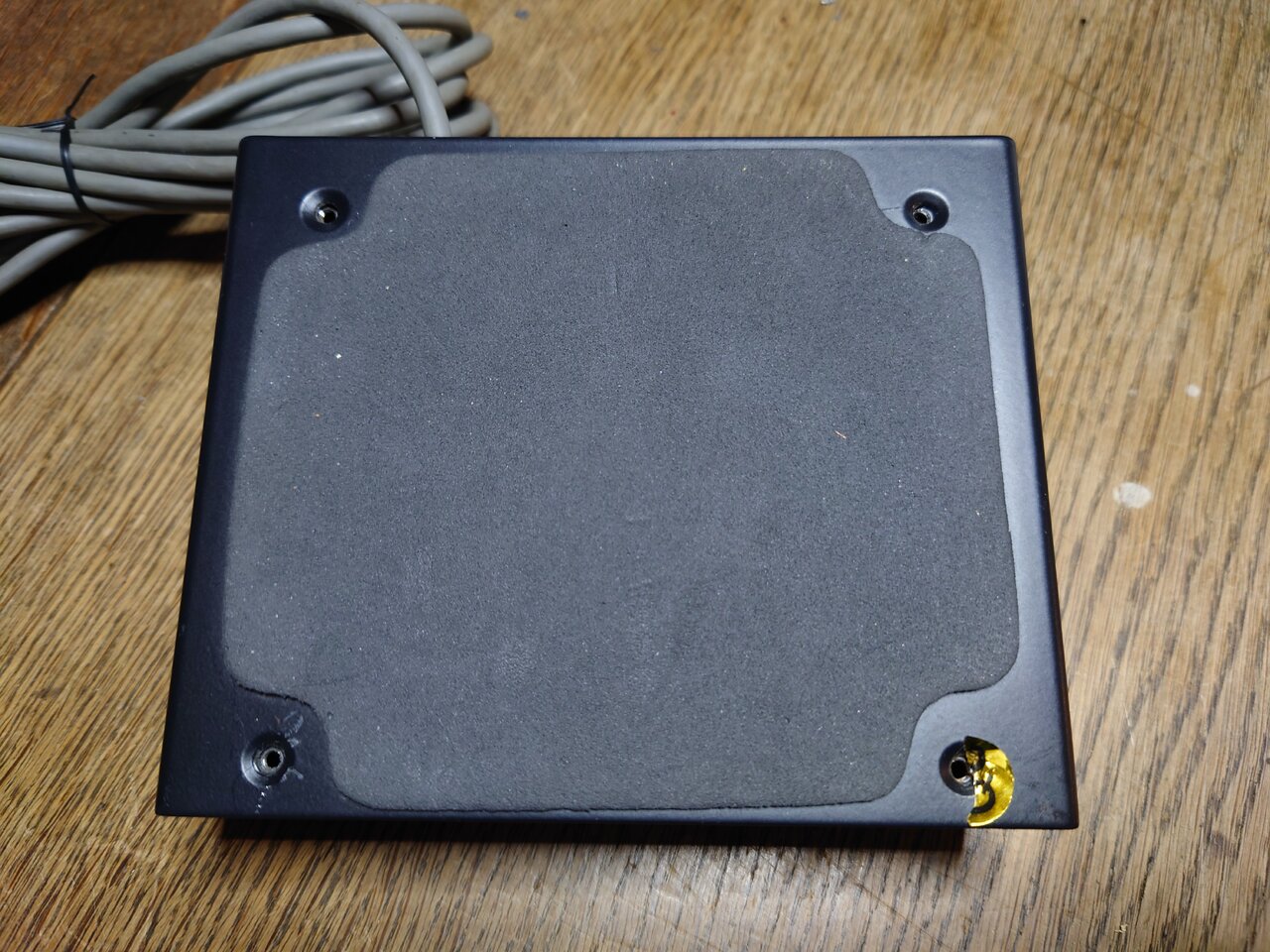

Wem dann auch noch die Schrauben fehlen - das ist ein M3 Gewinde.

Schön' Gruß, Heiko



[gitarrero!]

Sehr hilfreich, danke.

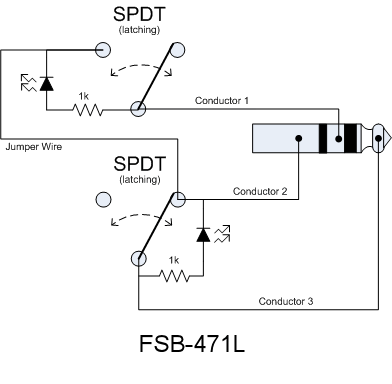

Marshall-Doppelfußschalter mit LEDs gab bzw. gibt es unter den Bezeichnungen BPED802, PED802A, PEDL-00013, PEDL-00016, PEDL-10029 und PEDL-91003 für die Amp-Modelle Marshall AS50R, AS50D, DSL401, VS100R, VS102R, VS100RH, VS230R, VS232R, außerdem passt die Bauart auch zum Crate BV120H Blue Voodoo 120 Head, und sie haben folgendes Schaltbild:

(Quelle)



[he!ko]

Danke zurück

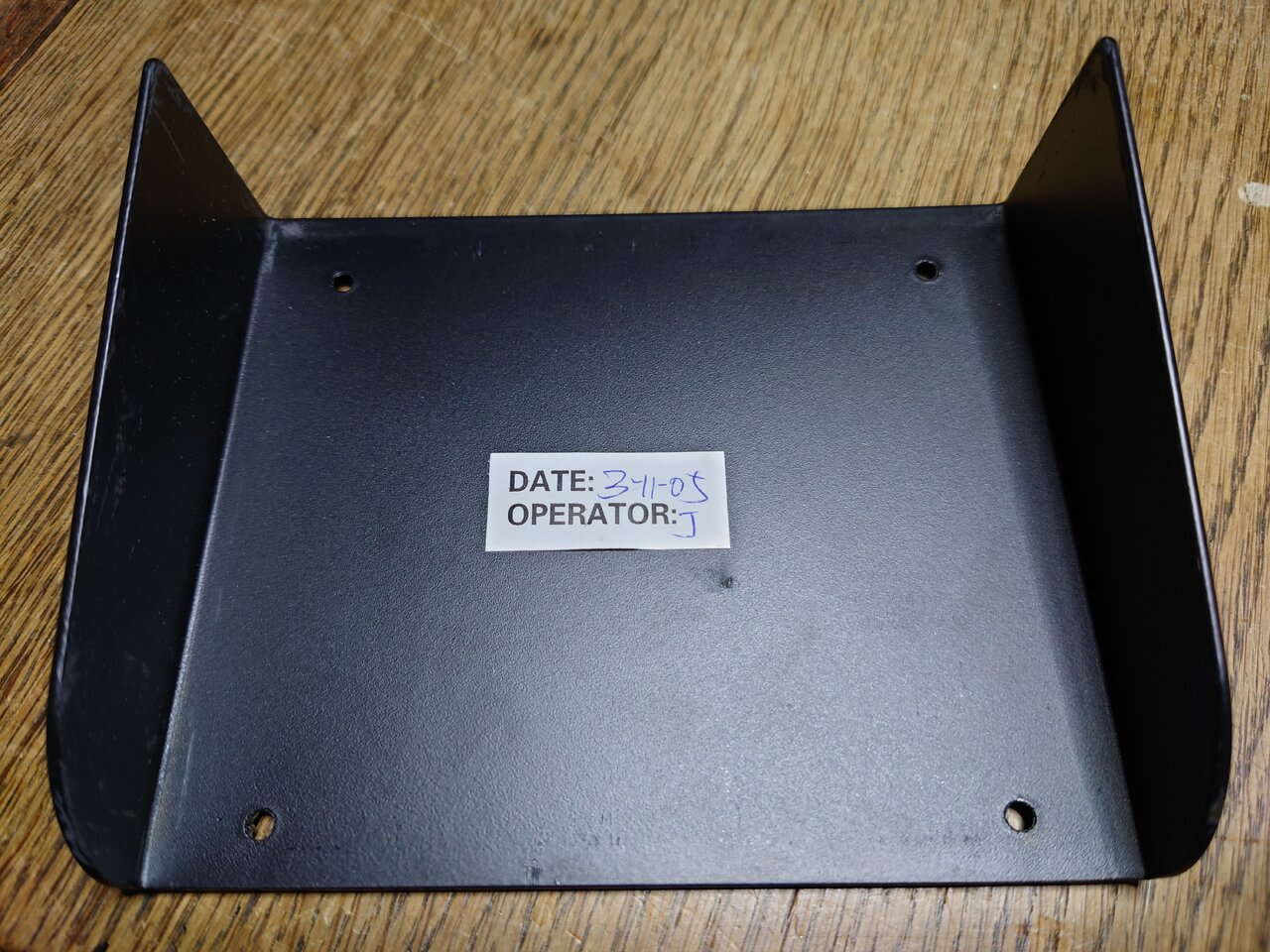

Mich würde ja noch interessieren, ob andere DSL401 Besitzer einen ähnlichen bzw. genau gleichen Fußschalter haben oder ob bei meinem vielleicht ein Typenschild fehlt?
Die aktuellen, wie der PEDL-91003 haben es jedenfalls an der Unterseite vom Gehäuse ...
Schön' Gruß, Heiko
