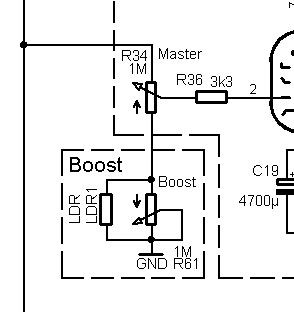

Das Ganze ist ein Spannungsteiler. Zum einen besteht er aus dem oberen Teil von R34 und zum anderen aus dem unteren Teil von R34 und R61. R61 fungiert dabei selbst als variabler Widerstand und nicht als Spannungsteiler.
Nimmt man also an (mit v für Volume und b für Boost beide von 0 bis 1):
R1 = v*R34
R2 = (1-v)*R34 + b*R61
Angenommen der Boost ist bei 0 (LDR beleuchtet, also niederohmig oder Potischleifer am unteren Ende), so kann man die Formel vereinfachen und R2 neu definieren:
R2 = (1-v)*R34 + 0*R61 = (1-v)*R34
Hiermit hat man die Funktion eines normalen Volumepotis.
Dreht man den Boost aber auf (LDR nicht beleuchtet => hochohmig), so wird der untere Teil des Spannungsteilers größer, während der obere gleich bleibt:
R2 = (1-v)*R34 + b*R61
Die Ausgangsspannung am g1 der EL84 ergibt sich durch:
Uout / Uin = (R2 / (R1+R2))
Wenn also R2 größer wird, was ja beim Aufdrehen des Boosts passiert, dann wird auch Uout / Uin größer und somit steigt die Lautstärke.
Falls da jetzt noch was unklar ist, dann rate ich zu Wikipedia => Ohmsches Gesetz.
hängt dann nicht g1 in der Luft bzw. ruft ein Brummen durch Störeinstrahlung hervor, die nicht abfließen können, weil so der Widerstand gegen GND zu hoch ist? Und wieviel Spannung läge in dem Fall denn überhaupt am g1 an, hinsichtlich der relativen Ladung zur Kathode??
Autsch. Irgendwelche Begriffe hintereinanderzuwürfeln mag einen richtigen deutschen Satz geben, aber der Inhalt hat irgendwie keinen Sinn. Bitte verwende nur Begriffe, bei denen du auch die Bedeutung kennst bzw. die du richtig verwenden kannst. Sonst kommen wir hier in nen Urwald
Ich geb einfach mal der Bildungsmisere in diesem Land die Schuld dafür, dass ich die Basics einfach nicht nachvollziehen kann...
Du hast Gitarre spielen sicherlich auch mit zweimal hinschauen oder in einer Stunde gelernt, is klar
MfG OneStone
)
