Orange Squeezer Lochraster Layout

[moskito22]

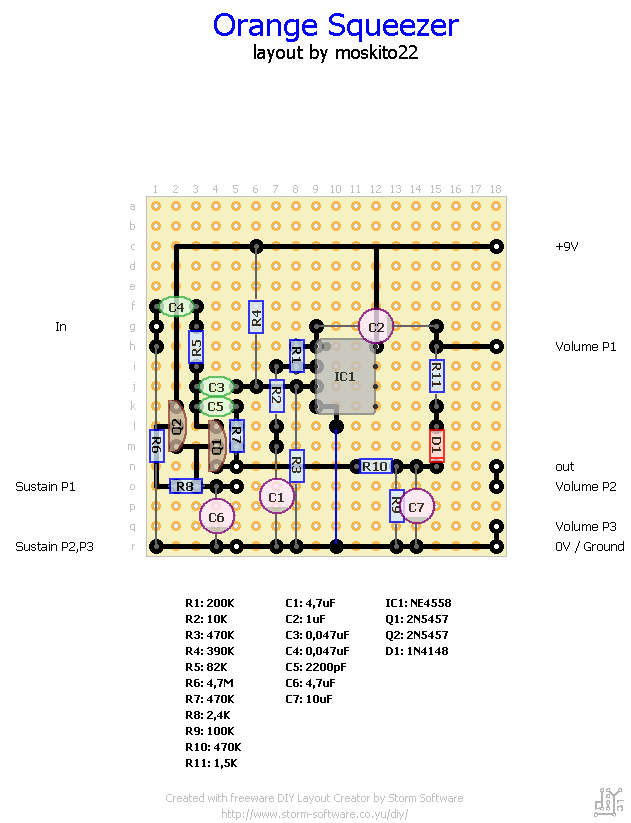

Ich hab für den Orange Squeezer mal einen Lochraster-Aufbau entworfen. Schaltung habe ich von http://www.geofex.com/FX_images/orgsqz.gif übernommen. Die Änderungen für Bass sind schon drin (C2 und C7 sind sonst 4,7u und R1 wäre 220k).

Da dies mein erster Veruch ist, sowas zu machen, wäre es schön, jemand mit Ahnung guckt mal drüber bevor ich anfange zu löten (ich weiß schon: wenn´s geht, war´s o.k....)



[elkulk]

Ich hab für den Orange Squeezer mal einen Lochraster-Aufbau entworfen. Schaltung habe ich von http://www.geofex.com/FX_images/orgsqz.gif übernommen. Die Änderungen für Bass sind schon drin (C2 und C7 sind sonst 4,7u und R1 wäre 220k).

Da dies mein erster Veruch ist, sowas zu machen, wäre es schön, jemand mit Ahnung guckt mal drüber bevor ich anfange zu löten (ich weiß schon: wenn´s geht, war´s o.k....)

Hallo,

leider gibt es seit dem Serverumzug des Musikerboards (MB) noch Probleme mit den Dateianhängen. Deshalb kann ich den Dateianhang nicht sehen und öffnen.

Kannst Du das Layout mal nach extern des MB verlinken?!

btw: Es gibt bereits so einige LR-Layouts im Netz ...

Gruß
Ulrich



[moskito22]

Hallo,

gestern war´s noch da... Naja, ich hab´s mal auf http://www.zembra.de/transfer/OrangeSqueezer.gif
zwischengelagert.

Falls es das tatsächlich schon gibt, reicht mir auch ein Link (man muß das Rad ja nicht neu erfinden)...

Danke,

Frank



[elkulk]

Hallo Frank,

im Musikding_Forum bin ich fündig geworden:
http://forum.musikding.de/vb/showpost.php?p=258724&postcount=10

Magnus ist als Layouter auch recht zuverlässig.
Und zumindest einer scheint damit auch erfolgreich gebaut zu haben:
http://forum.musikding.de/vb/showpost.php?p=272629&postcount=17

... Falls es das tatsächlich schon gibt, reicht mir auch ein Link (man muß das Rad ja nicht neu erfinden)...

Du musst eben die Modifikationen für den Bass an entsprechender Stelle noch berücksichtigen.

U.



[moskito22]

..o.k. danke - hätt´ich mir die Arbeit sparen können, aber man lernt ja für´s Leben...

Danke,

Frank



[-Martin-]

Aber helfen könntest du noch, einmal in dem du berichtest wie das ding klingt, und indem du mir sagst was an dem layout von Markus Plaue zu ändern wäre, damits am bass ordentlich klingt.
Wäre Top



[Basströte]

Aber helfen könntest du noch, einmal in dem du berichtest wie das ding klingt, und indem du mir sagst was an dem layout von Markus Plaue zu ändern wäre, damits am bass ordentlich klingt.
Wäre Top

Schau doch mal hier!
