Schaltung a la Brian May erweitern, Frage an die Experten

[gustavz]

Hallo Experten, ich setze voraus, das die Schaltung bekannt ist. Die Pickups sind ja einzeln schaltbar, seriell verschaltet und man kann die Phase jedes PU drehen. Ich möchte die Schaltung ergänzen indem ich die Option einer Parallelschaltung für den Mittel PU herstelle.

Dazu greife ich den Mitte PU am Ein-Aus Schalter ab und stelle eine schaltbare Verbindung (Push/Pull oder Miniswitch) zum Volume Poti her.

Damit könnte ich, so meine Vorstellung, den Mittel PU mit dem Steg- oder Hals PU parallel betreiben, wenn der Mittel PU (seriell) ausgeschaltet ist. Die Polung muss ich hierbei nicht beachten, weil ich ja die Phasenlage jedes PU drehen kann.

Etwas kurios dabei ist, dass man jetzt auch beide Schaltungsvarianten parallell und seriell gleichzeitig hat.

Bin ich mit meinem Vorhaben auf dem Holzweg?



[Mr.513]

Kannst Du das mal in einem Schaltplan graphisch umsetzen?



[gustavz]

Das ist schon ziemlich kompex. Ich schaue mal wie ich das hinbekomme.



[Blazer81]

Vielleicht hilft dir das hier:

http://www.guitar-letter.de/Knowledge/Schaltungen/DieSchaltungderRedSpecial.htm

Die Originalschaltung wäre das "SSS-Serial-Multisound-Wiring". S1-3 sind die Ein-Ausschalter, und SP1-3 die Phasenschalter.
Dein Vorhaben klingt auf jeden Fall machbar und ich halte das für eine sehr sinnvolle Ergänzung (wenn einen die vielen Einzelschalter nicht stören ).



[gustavz]

Danke für den Link. Die Seite kannte ich zwar schon, aber andere vlt. nicht.
Ich will das Vorhaben auf jeden Fall umsetzen, weil mich der Lautstärkeschub beim zuschalten eines PUs manchmal stört.
Und die vielen Schalter habe ich einigermaßen im Griff.



[gustavz]

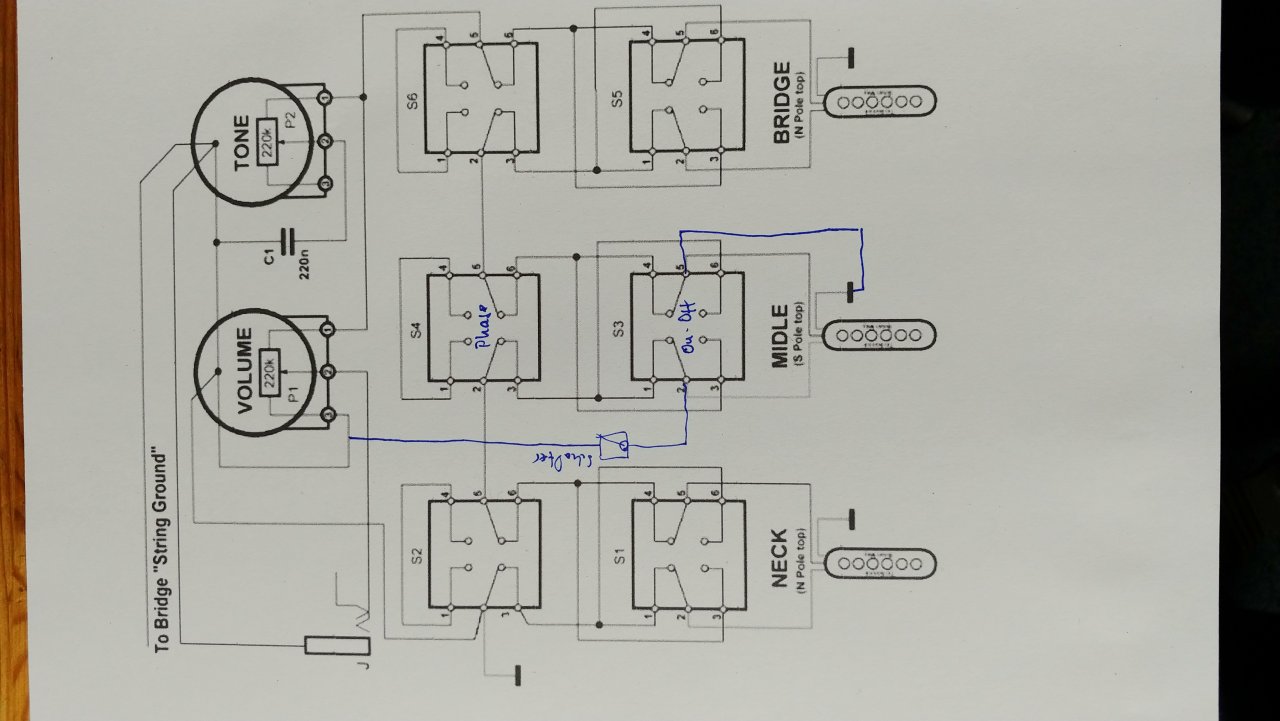

Mein Versuch der grafischen Darstellung



[DH-42]

Sieht komisch aus. S4 ist doch on/off für seriell.
Dein zusätzlicher Schalter müsste bei S3 wohl eher an 1 und die Erde an 4 und dann auch geschaltet werden.



[gustavz]

Ich greife das Signal doch direkt vom Pickup kommend ab. Das ist bei meiner Gitarre am On-Off Schalter.
