Spezielle Buchse an Hopf E-Gitarre - Bezeichnung, welches Kabel?

[joeman]

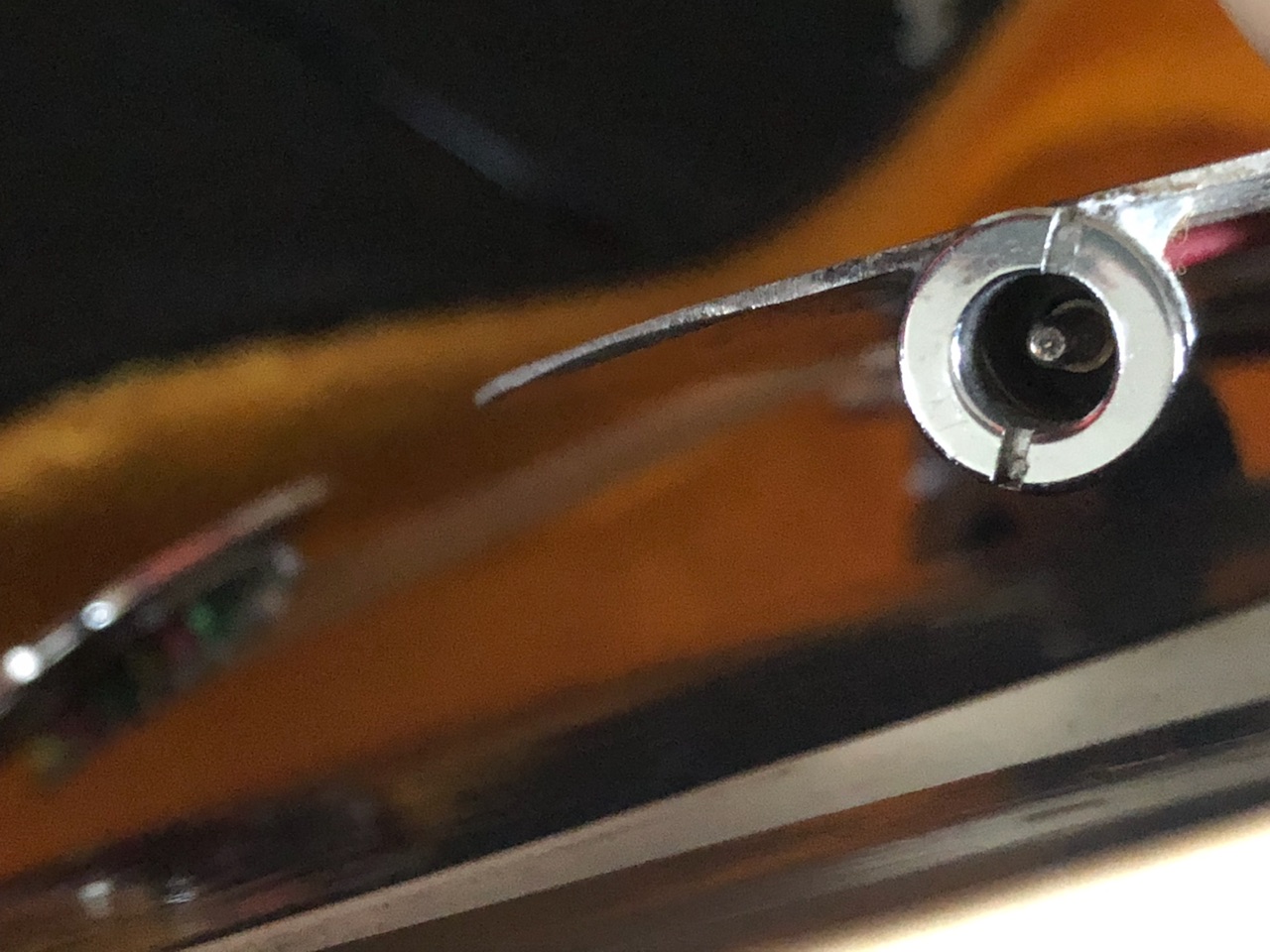

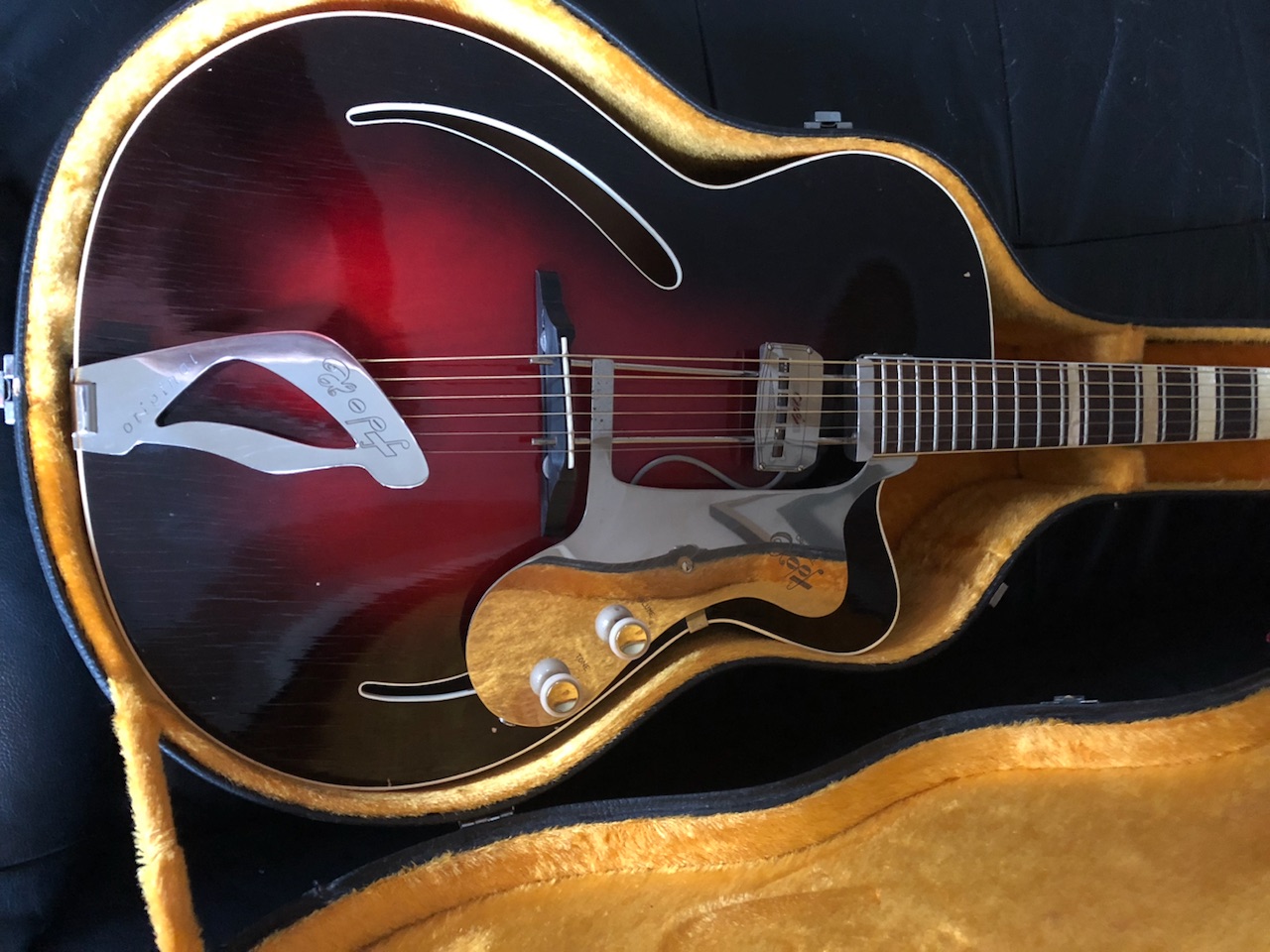

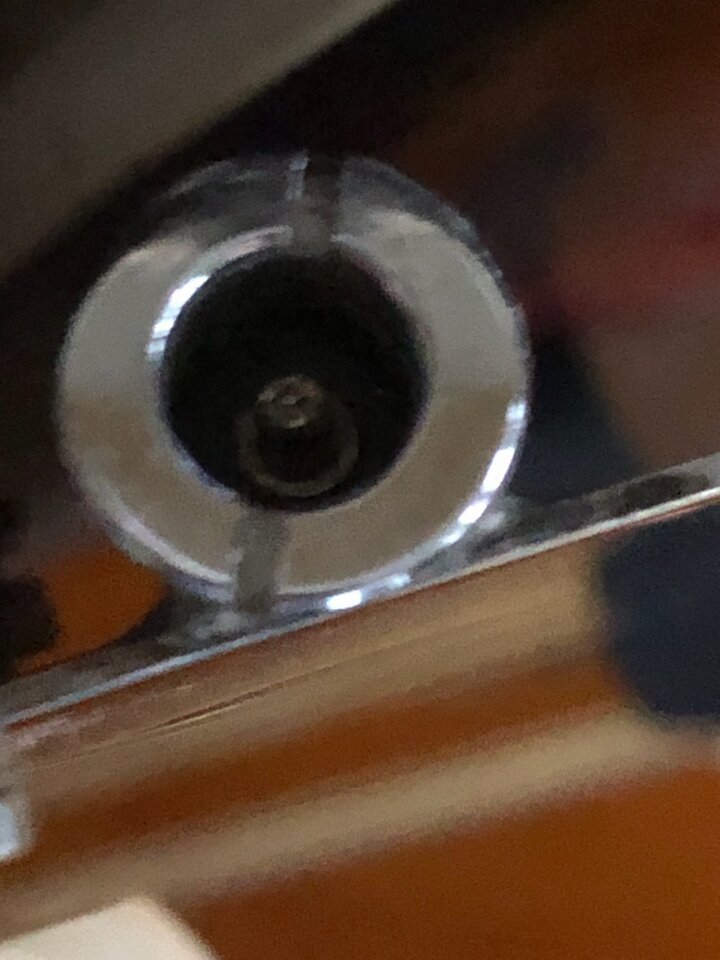

Hallo Zusammen, ich bin an eine betagte Hopf Gitarre gekommen, habe jetzt allerdings ein Problem mit dem Kabel - ein normales Klinkenkabel passt hier nicht - habt ihr einen Rat / Quelle für ein passendes Kabel? Vielen Dank! Bild anbei …



[Salty]

Ich würde mal hier fragen:
Eventuell haben die Kontakte

https://www.musikkeller.com/mk/index.php?id=einzelteile&typ=kabel/stecker

https://german-vintage-guitar.com/

http://www.schlaggitarren.de/home.php?text=links


Glückwunsch zu diesem schönen Instrument!



[käptnc]

Sieht aus wie eine Niederspannungsbuchse, passende Stecker sind handelsüblich. Gibt es nur mit unterschiedlichen
Innen-und Außendurchmessern, müsstest du halt messen.



[joeman]

Klasse, vielen Dank schonmal für die Tipps!



[frankpaush]

Niederspannungsbuchse, passende Stecker

die nennen sich dann wohl "Hohlstecker" .... kannte ich mit dem Einsatzgebiet auch noch nicht ...



[glombi]

Oder ist da einfach die Spitze eines Klinkensteckers abgebrochen und steckengeblieben? Mach doch mal ein Foto, auf dem man die Tiefe der Buchse mehr von der Seite erkennen kann. Oder zieh mal vorsichtig mit einer spitzen Zange daran? Hohlstecker wäre an der Stelle sehr ungewöhnlich.

Gruß,
glombi



[frankpaush]

Oder ist da einfach die Spitze eines Klinkensteckers abgebrochen und steckengeblieben?

gute Idee!



[joeman]

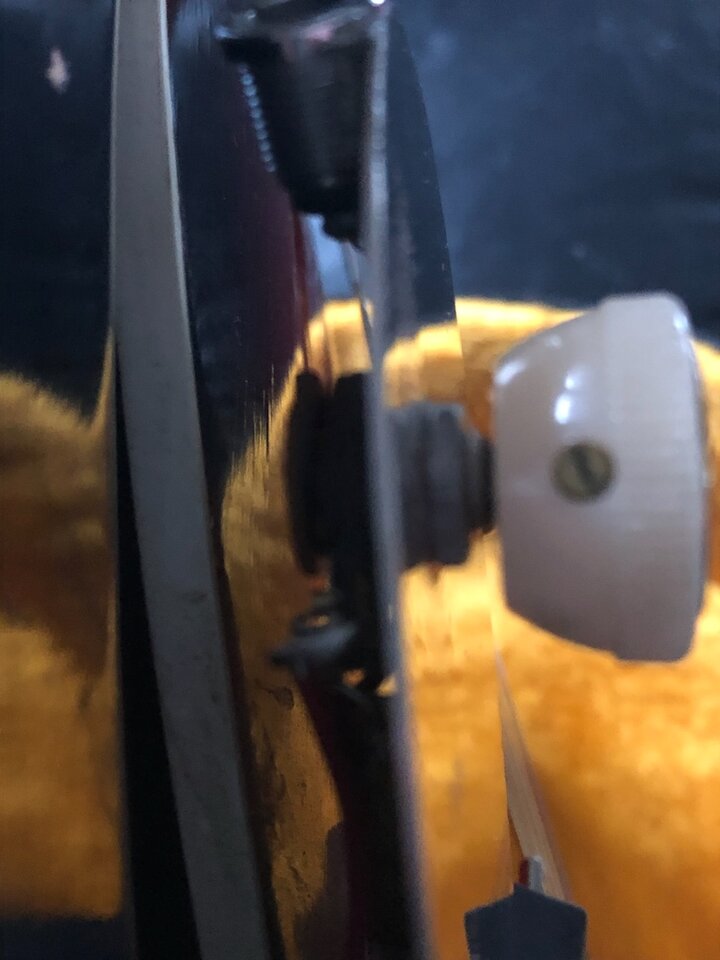

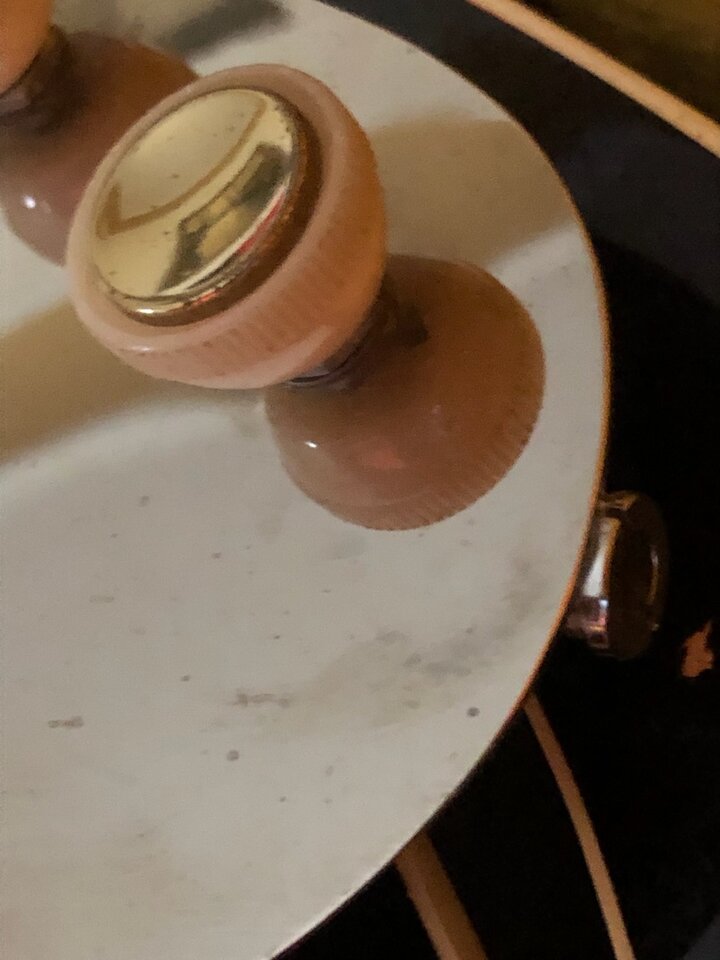

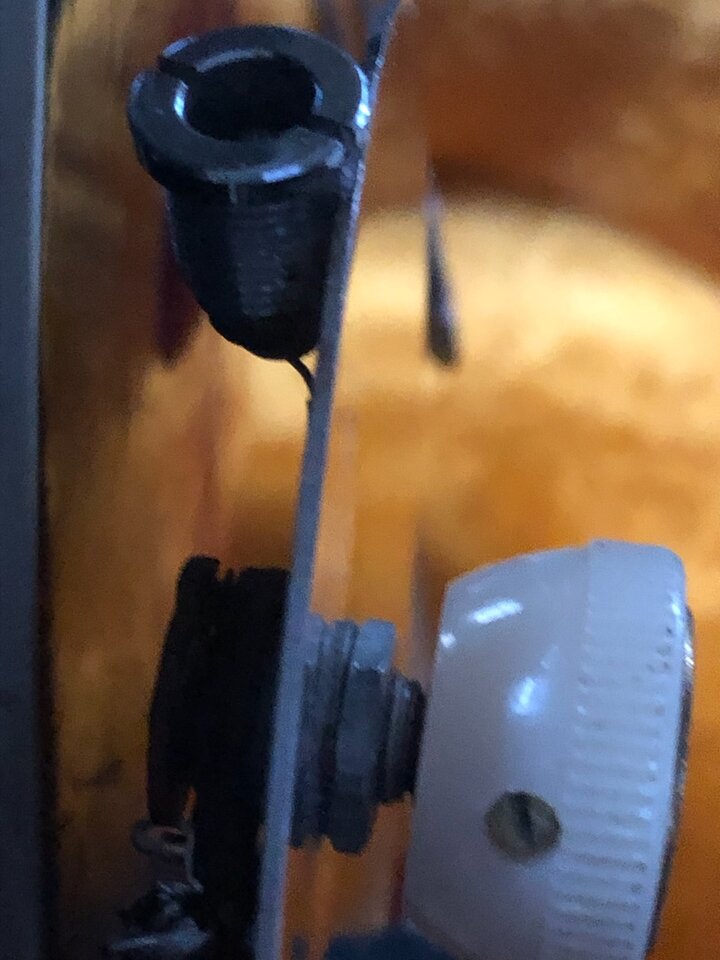

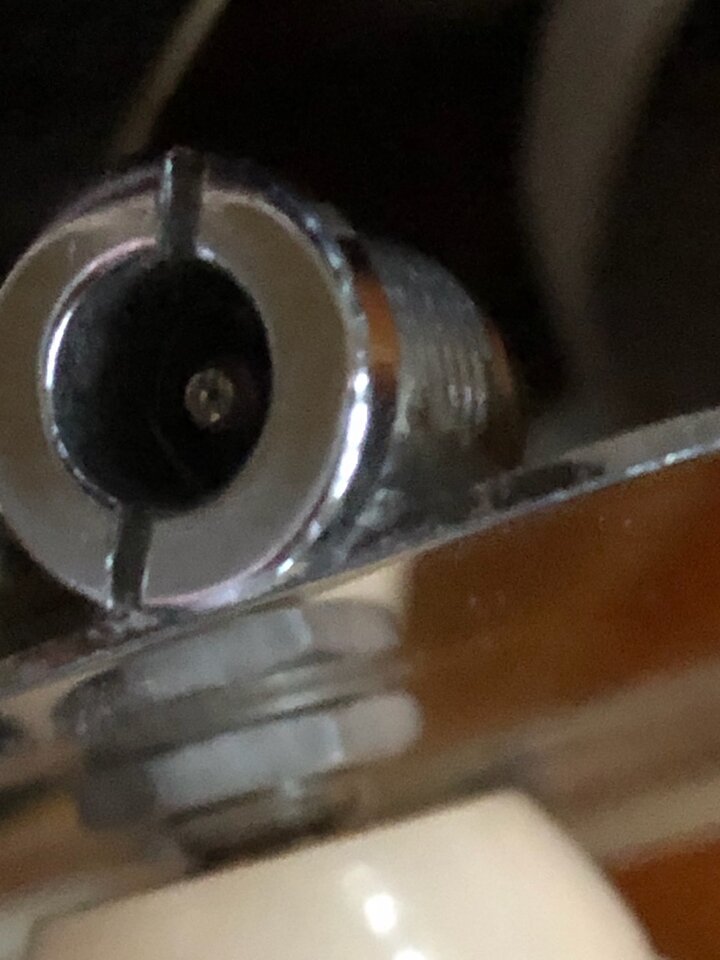

Ich habe mit einer Spitzzange mal versucht, den Stift zu ziehen - funktioniert nicht. Es scheint als wäre der Stift teil der Buchse. Hier mal noch weitere Bilder…



[frankpaush]

Es scheint als wäre der Stift teil der Buchse. Hier mal noch weitere Bilder…

jup, wenn ich das richtig sehe auf Bild 1 : die Einbautiefe dürfte auch für Klinke zu kurz sein. Alternativ zur Steckersuche: einfach Buchse auf Klinke tauschen.



[stoffl.s]

Ich würde die Buchse wohl gegen eine normale umbauen - das Original aber aufheben. Da sie ja offenbar unterm Schlagbrett angebracht ist scheint das ja kein allzu großer Aufwand zu sein.



[käptnc]

Jetzt hast du es eh schon auseinandergerissen, da kannst du gleich eine Klinkenbuchse einbauen.



[joeman]

Was meinst du mit auseinander gerissen? Ich habe nichts daran verändert…



[käptnc]

War nur so dahingesagt-du kannst das natülich machen wie du möchtest, beim Klinkenbuchseneinbau mußt du vermutlich
aufbohren.



[glombi]

Jetzt hast du es eh schon auseinandergerissen

beim Klinkenbuchseneinbau mußt du vermutlich
aufbohren.

Du hast schon gesehen, dass die Buchse offen unterm Schlagbrett befestigt ist?!



[Salty]

War nur so dahingesagt-du kannst das natülich machen wie du möchtest, beim Klinkenbuchseneinbau mußt du vermutlich
aufbohren

Ich würde sie nicht aufbohren.
Der gesamte Körper müsste mit dem Schlagbrett verlötet sein.

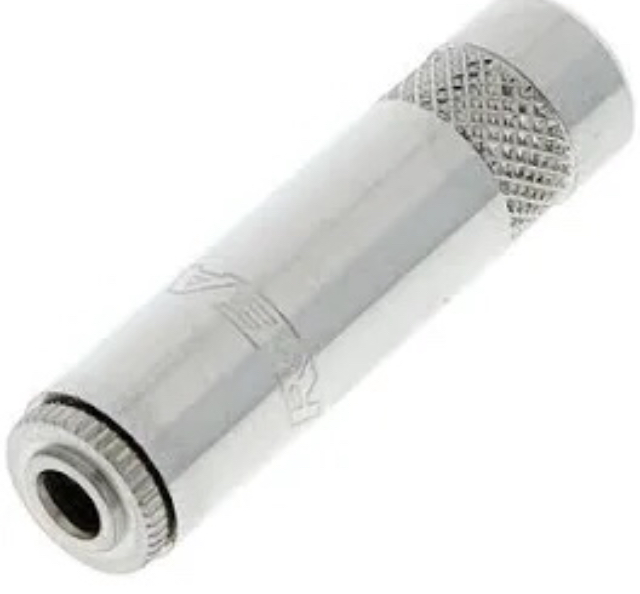

Die Klinkenbuchse evtl in entsprechendem Gehäuse verbauen und wieder anlöten müsste möglich sein.

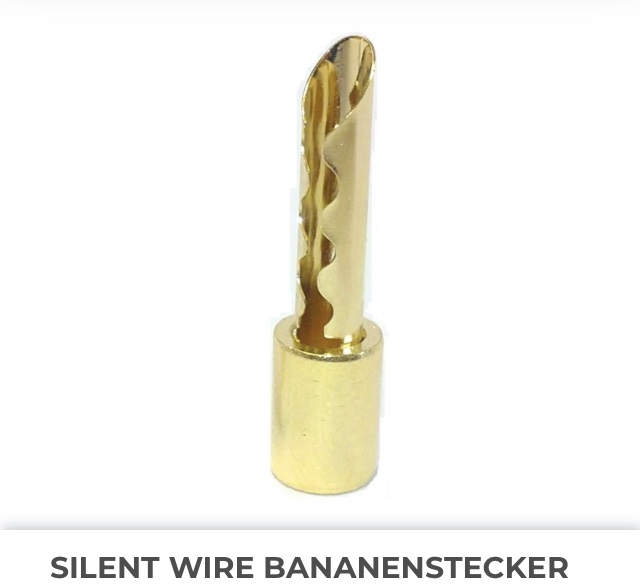

Vielleicht passt zur Originalbuchse so ein Stecker?
@joeman

https://www.highend-audiokabel.de/silent-wire-bananenstecker-serie-16-gold-3090.html
