Telecaster 50's Wiring Problem

[coucho]

Ich habe an einer Tele neue Pickup’s, Poti und Switch gemäß 50’s Wiring installiert, mit dem Ergebnis: Nichts geht mehr!

Außer das bevor ich von Steg zur Mittelpostion und von dort zum Hals ein Signal/Ton erzeugt wird. Schalte ich komplett in die jeweiligen Postionen bleibt die Tele stumm.
Ich habe mich exakt an das Wiring Diagramm gehalten, Lötstellen sind eigentlich ok. Ich habe nach dem ersten Versuch sogar nochmal den Toggleswitch gewechselt und einen anderen Klinkenstecker eingebaut, ohne Erfolg.
Leider weiß ich mir nicht zu helfen und hab keine Idee mehr.

Pickup’s können es ja fast nicht sein, da ja ein Signal abgegeben wird, zumindest wenn ich am Switch rumspiele. Wie gesagt habe mich exakt an ein 50’s Wiring Diagramm gehalten.
So, nun bin ich soweit sie zum Tech zu bringen, der soll das richtig machen. Aber auf der anderen Seite bin ich zu Ehrenkäsig das selbst machen zu wollen und mir die 100,- € ersparen zu wollen.
Hat mir jemand einen Tip auf was ich achten sollte, was man beim 50’s Wiring evtl. falsch machen kann, Brücke nicht richtig geerdet? Als Kondensator habe ich einen 22nf verbaut. Pickup's sind Tonerider Classics, den Kabelmantel (Textil) habe ich ein bisschen warm gemacht um ihn nach nicht schieben zu können und das er nicht mehr nach vorne rutscht, somit war der Draht nicht mehr blank-kann das zu Problemen führen?

Eigentlich dachte ich das kann nicht so schwer sein, scheint jedoch nicht so?!!



[bluesfreak]

Da schwierigste hier ist auf unserer Seite weil wir uns vorstellen müssen was Du gemacht hast und die Kristallkugel auch nicht immer klare Bilder liefert.
Insofern bitte UNBEDINGT gute und klare Bilder an solche Threads anhängen die den Kabelsalat und die Löterei eindeutig zeigen und zwar nicht nur die Kontrollplatte sondern auch die Anschlussbuchse.
Außerdem wäre eine Angabe welche Pickup da installiert sind eine weitere Hilfe für alle Helfenden hier...



[kettecobain]

Dein Fehler liegt sicher beim Switch. Du hast sicher einen Fehler bei der brücke der Anschlüsse gemacht. Poste mal ein bild deines Wirings und eins von dem diagramm nachdem du gegangen bist.



[SonicAudio]

Das schwierigste ist hier auf unserer Seite, weil wir uns vorstellen müssen was Du gemacht hast und die Kristallkugel auch nicht immer klare Bilder liefert.

Das ist wieder so ein klassisches Beispiel wo man von uns erwartet ohne hinreichenden Input den maximalen Output aus dem Stegreif zu liefern. Anders ausgedrückt, man werfe oben möglichst vage Beschreibungen vermischt mit noch unklareren Fragen rein und erwarte dann unten die prompte Antwort.

@kettecobain das kann an allem möglichen liegen, ich würde hier erst gar nicht zu spekulieren beginnen! Am besten wäre die sofortige Löschung des Threads!



[Software-Pirat]

Also, wenn alle Potis voll aufgedreht sind, dann gibt es zwischen dem 50iger und dem 60iger Wiring keinen Unterschied. Ich tippe einfach auf einen Lötfehler. Aus eigener Erfahrung weiß ich, daß so etwas schnell passieren kann, auch wenn alles optisch ganz okay aussieht. Ebenfalls möglich ist, daß irgendein Stück Draht Kontakt mit der Abschirmung im E-Fach hat. Am Besten einfach nochmals alles sauber neu verlöten.



[coucho]

Vielen Dank euch, ich werde mal heute oder morgen ein paar Fotos machen. Ich weiß das das den einen oder anderen ärgert. Aber mir ging die Aktion die ich gestern gemacht habe nicht aus dem Kopf und habe deshalb spontan gepostet. Also nochmal an diejenigen die sich im Blutrausch befinden....sorry!!
Btw. Pickup's sind Tonerider Hot Classics TRT2.
Ist es eigentlich ratsam die Kabel des Pickup's zu verlängern? a die des Neck PU's schon recht kurz sind.
War/ist der 22nf Kondensator ok dafür oder besser einen 47nf?



[Dr Dulle]

47 nF macht es noch dumpfer als der 22nF. Für Gitarre sind 22 oder 15nF gebräuchlich.



[coucho]

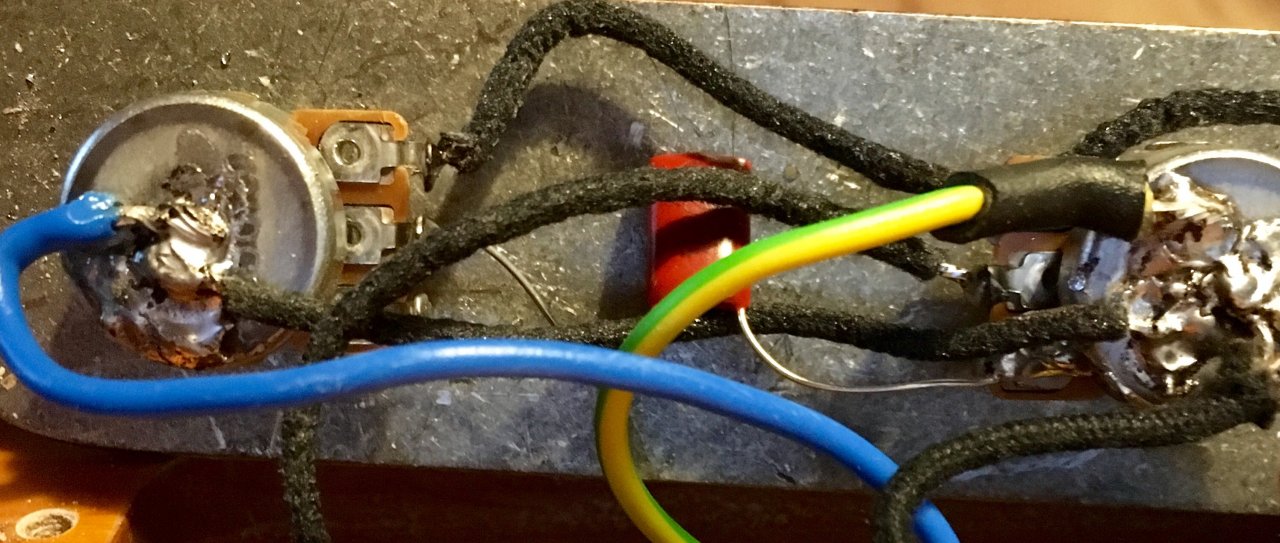

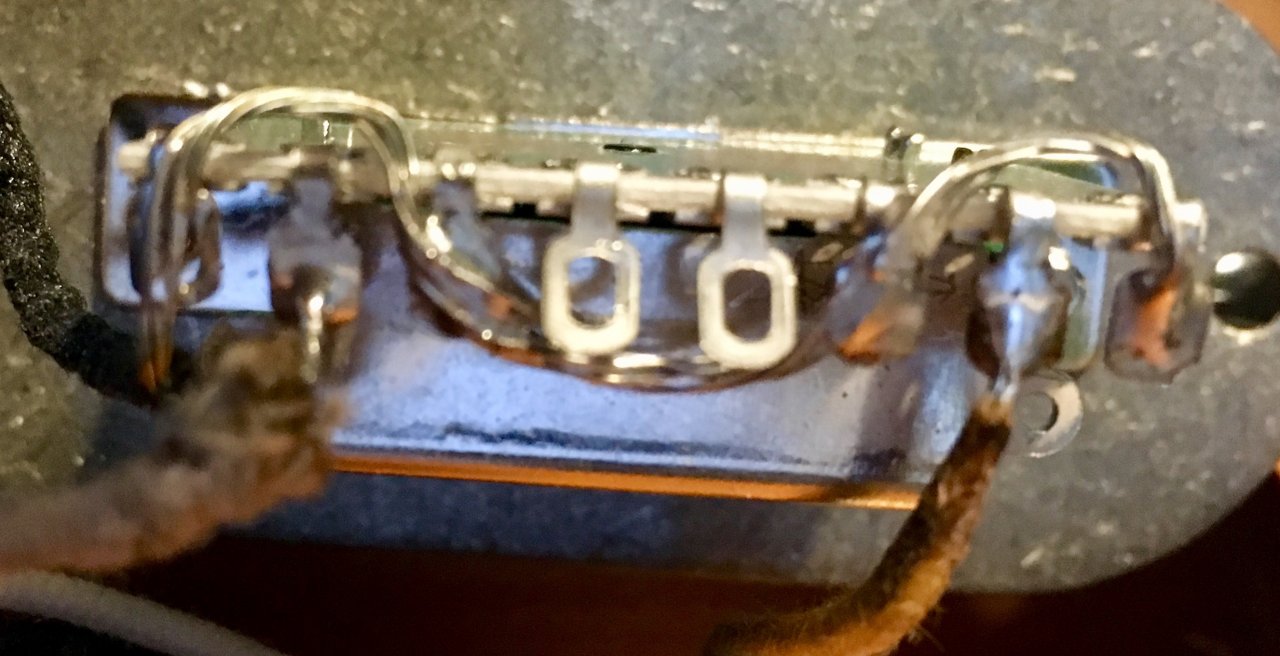

So hier 2 Handyfotos. Gut ich werde mich dann die Tage nochmal an die Neuinstallation wagen.
Danke für den Tip @Dr Dulle!
