3-Humbucker-Strat Wiringproblem

[Kattla]

Hallo Forum,
ich habe mir für morgen ein Strat-Umbauprojekt vorgenommen. Aus einer Standardstrat sollen die drei Singlecoils raus und drei Humbucker rein. Ich will dann folgende Schaltung realisieren:

1 Volume Push/Pull (Split Neck & Middle)
1 Standard-5-Wegeschalter
1 Switch (on/on/on) -> (Dual-Sound Bridge)
1 Switch (on/off) -> Kill-Switch

Leider habe ich keine passende Verkabelung gefunden. Ich habe bei DiMarzio und Seymour Duncan geschaut.
Den Kill-Switch kann ich selber anfügen, aber bei der Verkabelung mit dem Push-Pull und dem 3-Wege-Mini bin ich überfragt.

Am besten passt folgendes Diagramm:

Anhang anzeigen 3h5w1ppvsplitnm_1pptdualsndb_.pdf
Hier ist allerdings ein Tone-Poti dabei, welches ich nicht haben will. Wie muss ich ohne Tone-Push-Pull, also nur mit 3-Wege-Minischalter statt dem Tone-Push-Pull, verkabeln?

Danke!



[Gitarrophob]

Der Reihe nach:
1. Split Neck+Middle ist ja eigentlich klar: link, und das natürlich für jeden der beiden Tonabnehmer
2. Standard-Schaltung ist auch klar, oder?
3. Versteh ich leider nicht. Was ist eine Dual-Sound Bridge? Ah, hab den Schluß nochmal gelesen: Der "Rücken" des Push-Pull-Potis entspricht dem "Rücken" eines 3-way-mini-Switches. Das müßte genau so passen. Du kannst einfach die Leiter vom Vol-Poti zu dem Ton-Poti weglassen.
4. Kipp-Schalter oder Taster, der das Signal auf Masse legt. Nicht den heißen Leiter unterbrechen, sondern den heißen auf Masse legen bei Schalter-Betätigung.

Hoffe, das stimmt so.



[Kattla]

Danke für die Tipps. Ich werd´s versuchen.
Mit Dual-Sound meint DiMarzio eine Schaltmöglichkeit seriell/parallel/split bei einem Dreifachschalter. Ist´s nur Push-Pull, fällt die Splitmöglichkeit weg und man hat nur seriell/parallel.

So, Update! Bin fertig.

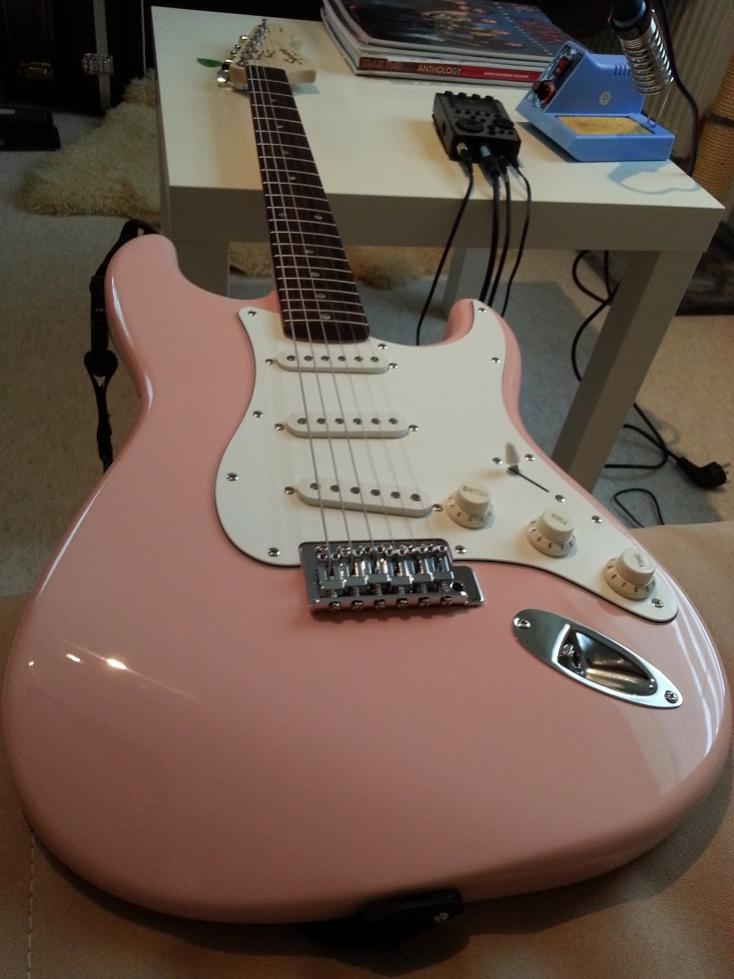

Also, alles hat damit angefangen, dass ich meiner Tochter eine Gitarre schenken wollte. Sie ist ne richtige Tussi, daher gab`s nur eine Wahl:

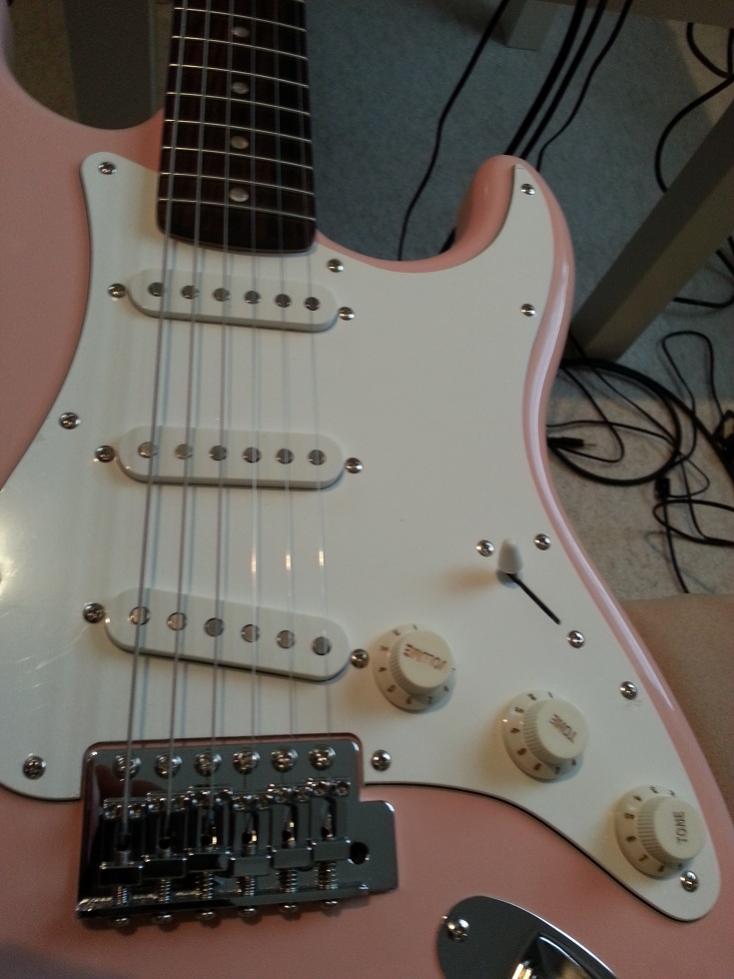

Squier Affinity Strat. Nix Besonderes, aber in Pink! Leider ist meine Tochter Metallerin und daher ist das Billig-Singlecoil-Zeugs mit Ramschelektronik nix. Also musste ein Projekt gestartet werden:

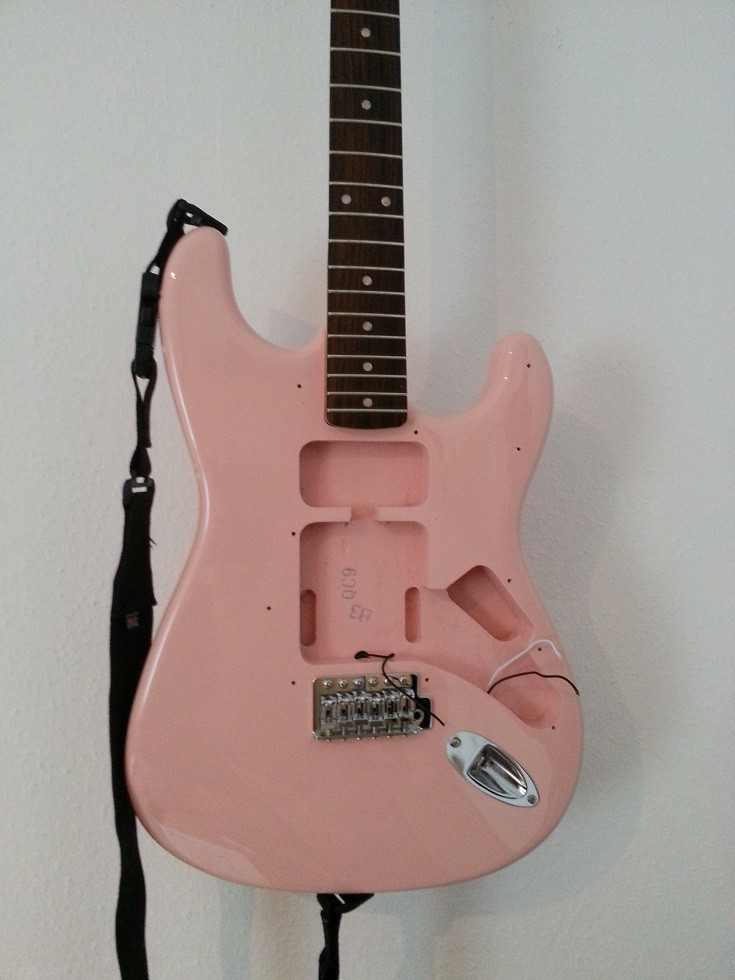

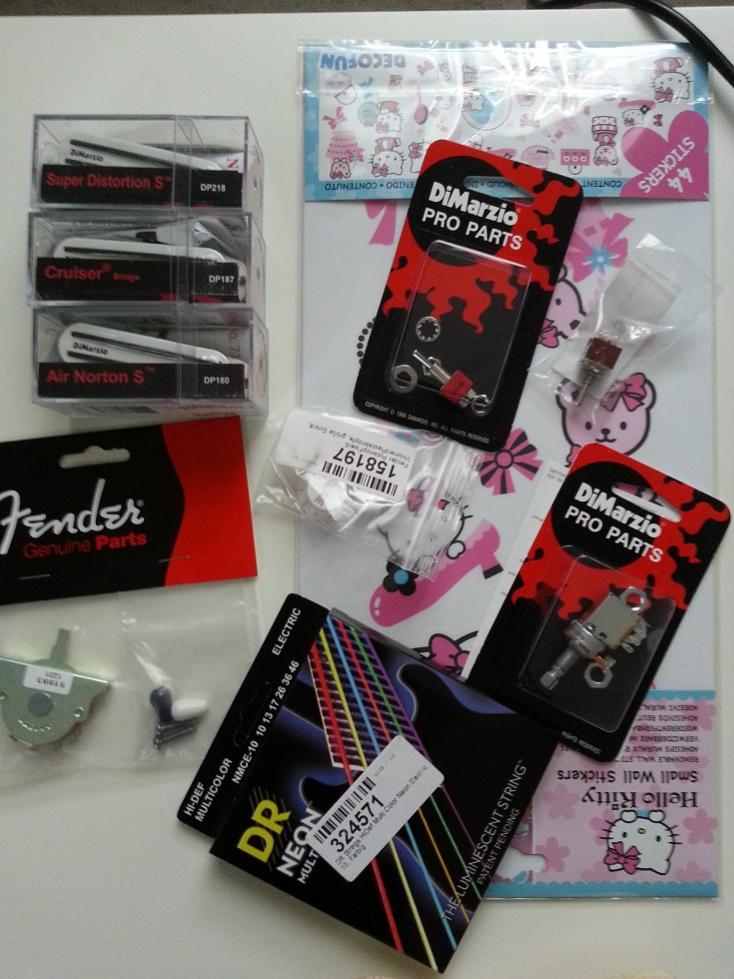

Die dazu passenden Tuningteile waren schnell besorgt.

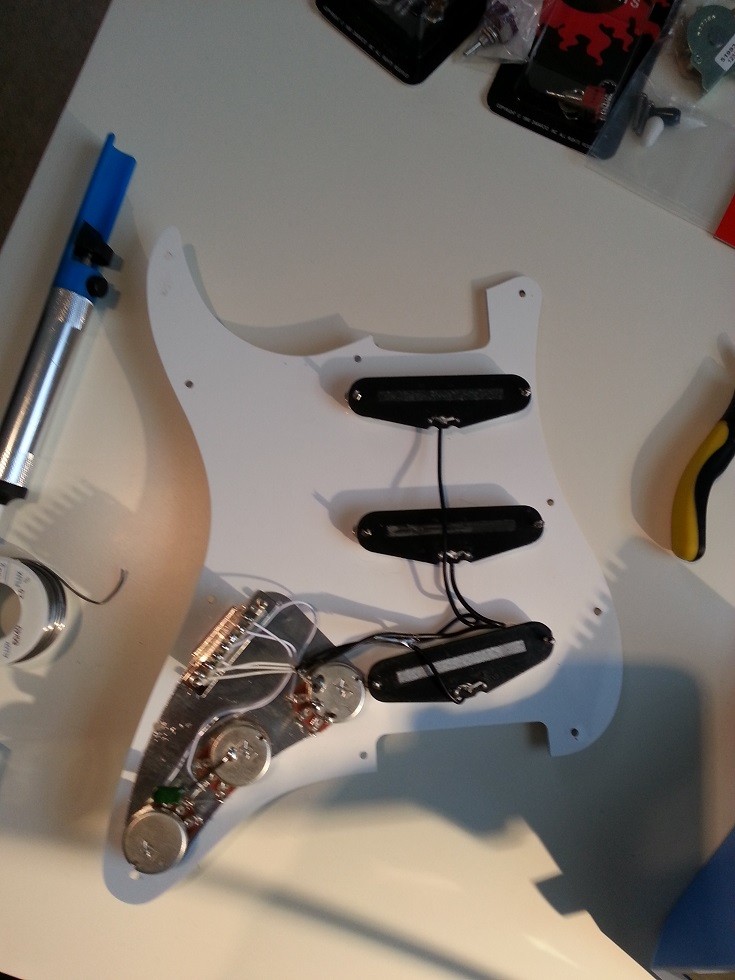

Billlig-Elektronik von unten!

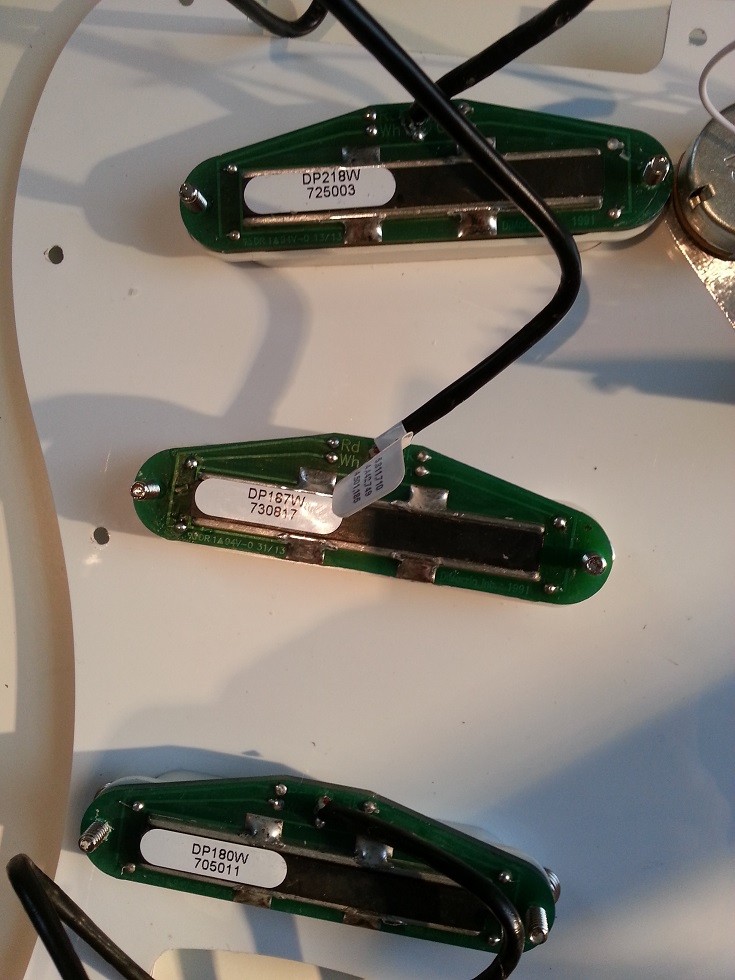

Neue DiMarzios rein!

Edelelektronik rein!

Während manche arbeiten, hängen andere rum...

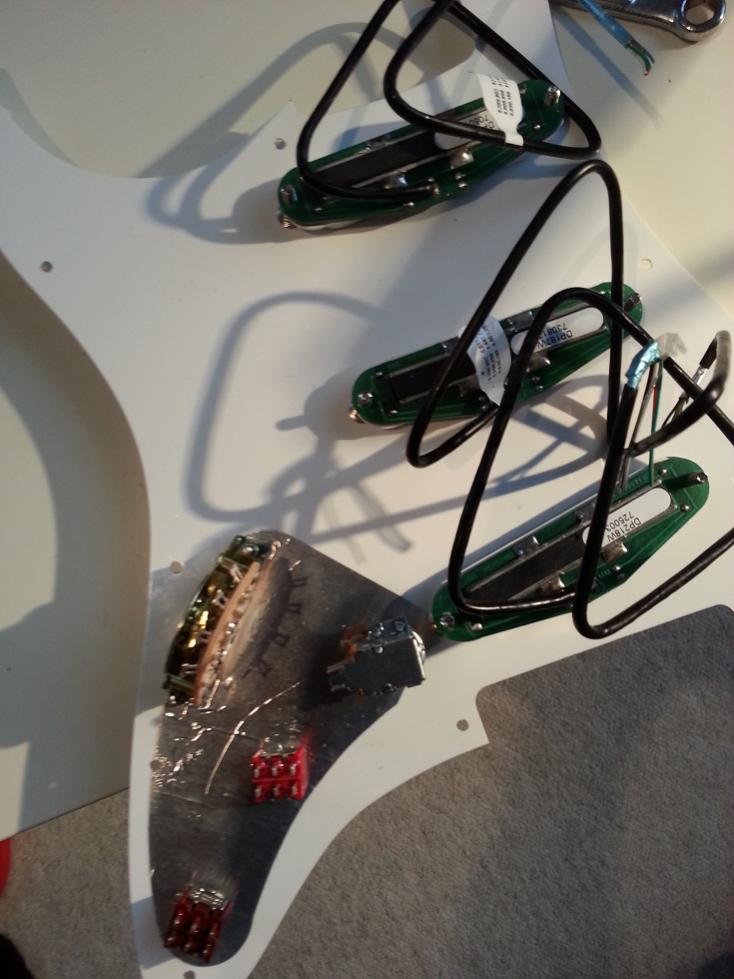

Hier die fast fertige Verkabelung mit zentralem Ground.

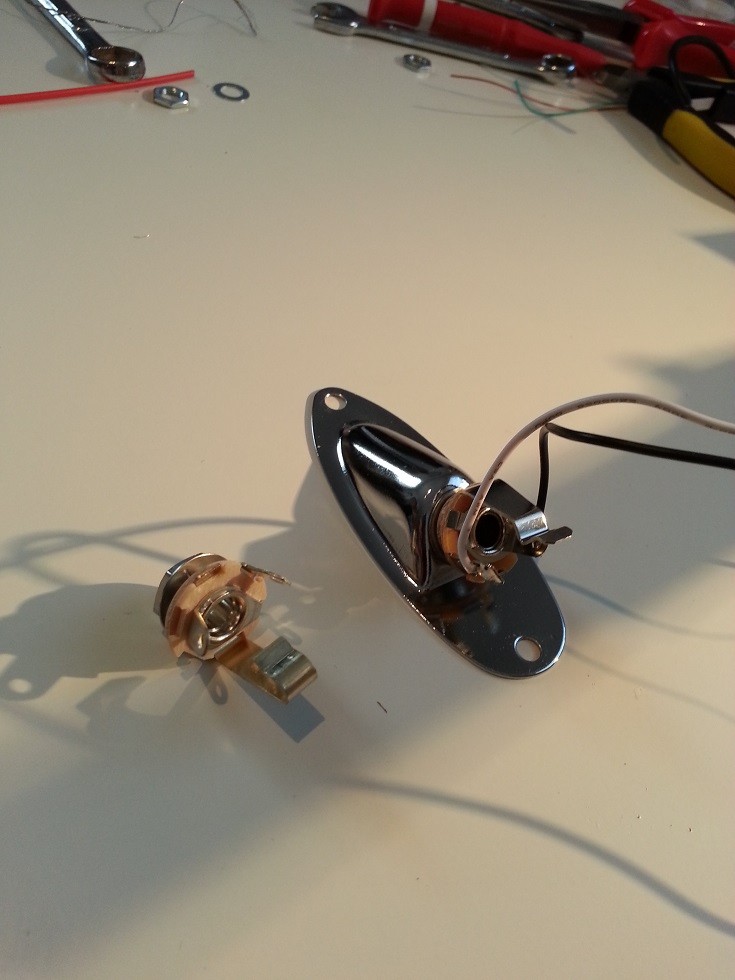

Wenn wir schon dabei sind, dann tauschen wir alles!

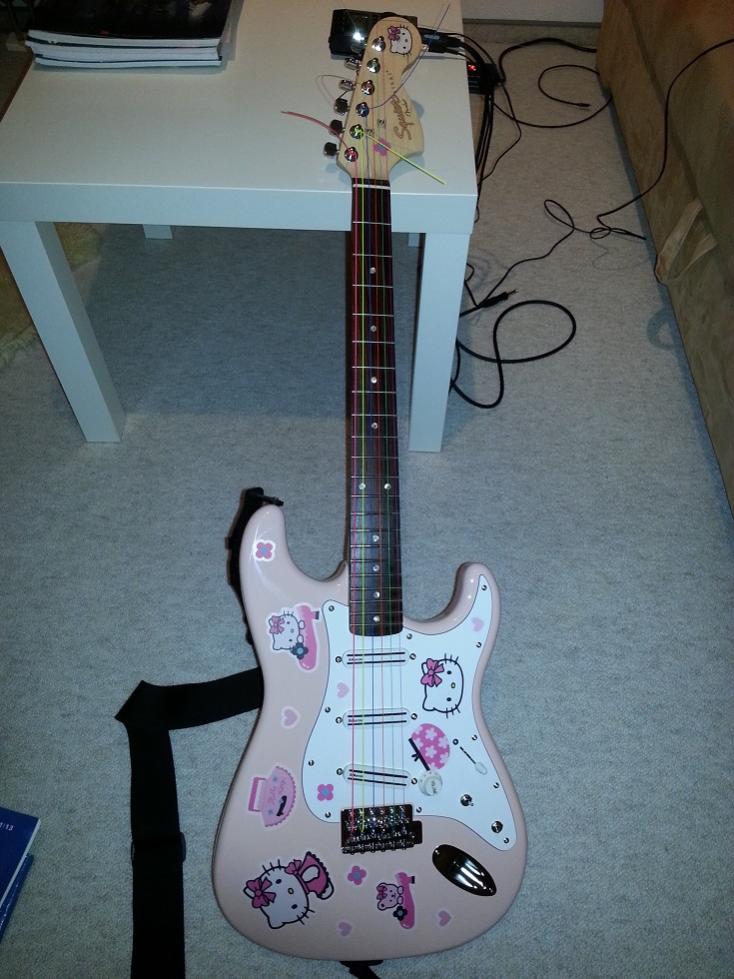

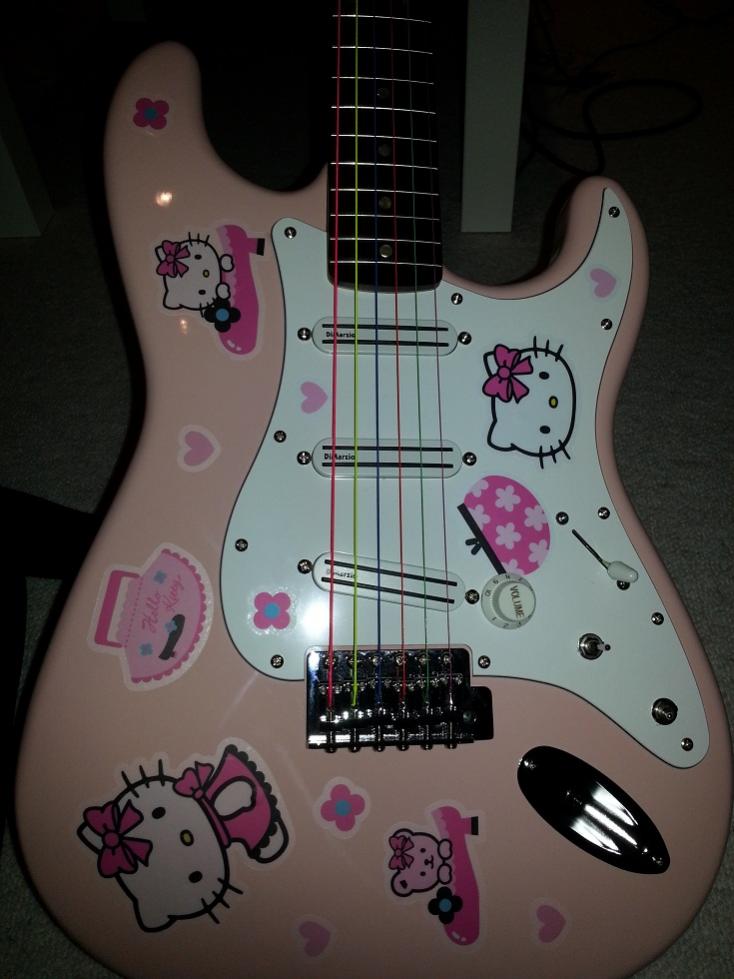

Und fertig! Hello Kitty-Heavy-Metal-Strat!

Neue Schaltung: 1x Volume, 1x 3-Wege-Schalter (Bridge: seriell/split/parallel), 1x Kill-Switch, 5-Wege-Pickupselector
Pickups:
DiMarzio Super Distortion S (B)
DiMarzio Cruiser Bridge (M)
DiMarzio Air Norton S (N)

Hell Yeahhh! \m/

PS: Wie gut, dass meine Tochter erst zwei ist, dann kann ich noch ein bisschen spielen!



[Gitarrophob]

Funktioniert alles wie geplant? Du schaltest mit dem Push/Pull jetzt seriell/parallel, richtig? Ist das vom Klang her wie Split oder warum hast Du Dich für parallel entschieden? Wegen Brummen?

Edit: Ganz vergessen: Sehr geil geworden!



[andiu]

Hell Yeahhh! \m/

PS: Wie gut, dass meine Tochter erst zwei ist, dann kann ich noch ein bisschen spielen!

:lol: Großartig



[bubili]

Hallo,

jetzt ist es fast eine Fender! Glückwunsch zum Umbau.

bubili



[Kattla]

Danke.
Ich wollte zuerst mit einem Push-Pull-Poti den Hals- und den Mittenpickup seriell/split schalten. Als dann alles fertig gelötet war und ich das Schlagbrett einsetzen wollte, stellte sich heraus, dass das Push-Pull-Poti zu hoch ist und nicht reinpasst! Verdammt!
Ich habe wohl oder übel das Push-Pull durch ein normales Alpha-Poti, welches ich noch rumliegen hatte, getauscht. Die Möglichkeit, den mittleren und den Halspickup zu splitten, ist nun also weggefallen. Schade.
