Wiring: 2 HB 1 Tone 1 Vol - 2 Push/Pull für Phase

Opus
Opus
Registrierter Benutzer
Zuletzt hier
13.12.21
Registriert
01.07.09
Beiträge
92
Kekse
0
Hallo Welt,

finde nirgends (auch hier im Forum über die SuFu)einen Schaltplan folgender Funktion mit zwei Humbuckern:

Master Volume Push/Pull = Phase Neck Pickup

Master Tone Push/Pull = Phase Bridge Pickup

+ 3 Wege Schalter für Pickupwahl.


Bei Seymour gibts ein Wiring, mit einem Master Phase Switch über den Volume Push/Pull oder Seriell/parallel am Tone und Phase am Volume.


Wisst ihr noch wo ich gucke kann?

Freu mich auf ein Echo, danke!

Eigenschaft

Dr Dulle
Dr Dulle
Registrierter Benutzer
Zuletzt hier
08.02.23
Registriert
16.06.14
Beiträge
6.561
Kekse
20.536
Ort
Berlin Wedding
Mir ist nicht klar wieso/weshalb/warum du das haben willst .....??? :gruebel:

2 PUs sind entweder in phase oder out-of-phase zueinander.
Wenn du bei beiden die Phase drehst entspricht das wieder dem Ausgangzustand.
Genauso bringt es nichts die Phase zu drehen bei Gitarren mit nur 1 PU => klingt gleich

Zuletzt bearbeitet:
Opus
Opus
Registrierter Benutzer
Zuletzt hier
13.12.21
Registriert
01.07.09
Beiträge
92
Kekse
0
mmh...

Ich dachte die zwei Spulen im Humbucker wären phasengedreht??? Deshalb dann für jeden Humbucker eine einzelne Phasendrehung via Push/Pull.
Aber scheinbar habe ich das falsch verstanden.

Ergo: Also erreicht man den Out-Of-Phase Sound nur in der Mittelstellung des Toggle? Wenn das Push/Pull Poti gepullt ist?

Was passiert wenn Push/Pull Poti gepullt ist, aber der Toggle in Neck Stellung ist?

Glaube habe da ein grundsätzliches Verständnisproblem, so vielen Dank dir schon mal!
Beitrag automatisch zusammengefügt:

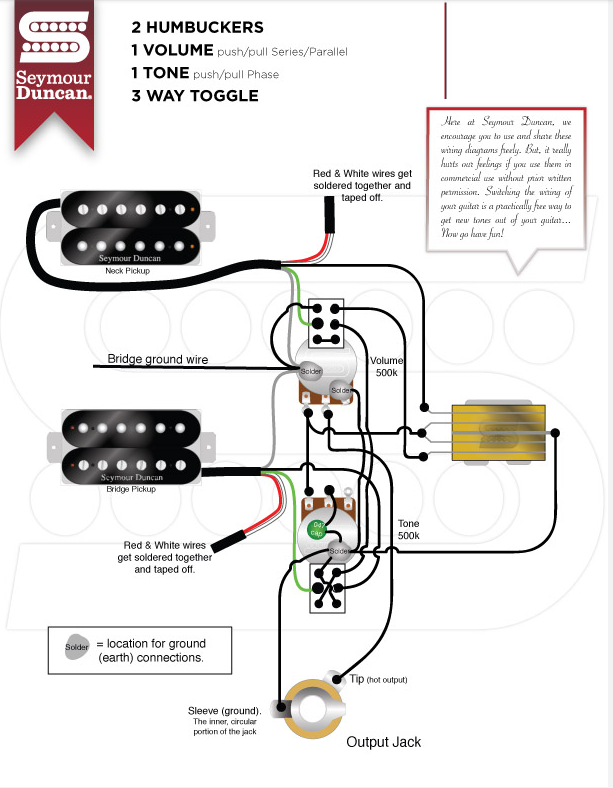

zusätzlich: im angehängten Wiring:

Ist der Seriell/Parallel Schalter dann intern für die Humbucker (zwei Coils quasi seriell oder parallel) oder schaltet es beide Humbucker als Ganzes seriell/parallel?


Anhänge

  • Schaltplan Lucy.PNG
    Schaltplan Lucy.PNG
    231,1 KB · Aufrufe: 136
Zuletzt bearbeitet:
dubbel
dubbel
Registrierter Benutzer
Zuletzt hier
08.02.23
Registriert
13.07.13
Beiträge
7.591
Kekse
20.290
Was passiert wenn Push/Pull Poti gepullt ist, aber der Toggle in Neck Stellung ist?
bei der ueblichen Schaltung werden die zwei PUs in der mittelstellung in phase bzw. out of phase geschaltet.
wird nur ein PU ausgewaehlt, hat das keinen einfluss.


Ist der Seriell/Parallel Schalter dann intern für die Humbucker (zwei Coils quasi seriell oder parallel) oder schaltet es beide Humbucker als Ganzes seriell/parallel?
eine schaltung schaltet beide humbucker in serie oder parallel, die zweite schaltunhg schaltet die humbucker in phase - out of phase

humbucker sind immer in serie verdrahtet.

Zuletzt bearbeitet:
teledeluxe
teledeluxe
Registrierter Benutzer
Zuletzt hier
12.12.22
Registriert
17.02.06
Beiträge
577
Kekse
3.832
Man kann 2 Pickups out of Phase zusammenschalten, man kann aber auch die einzelnen Pickups (Humbucker) jeden für sich oop schalten.
Die Frage ist, was du willst :gruebel:
Möglichkeit 1 dürfte aber wesentlich gebräuchlicher sein als die zweite... (Ein einzelner HB oop klingt wahrscheinlich ziemlich dünn)

Opus
Opus
Registrierter Benutzer
Zuletzt hier
13.12.21
Registriert
01.07.09
Beiträge
92
Kekse
0
wow danke! das hilft.

Frage: Push/Pull für parallel/seriell ist aktiv(gepullt), Toggle in Neck Position = kein Effekt?

floydish
floydish
Registrierter Benutzer
Zuletzt hier
08.02.23
Registriert
19.11.13
Beiträge
897
Kekse
2.350
Du könntest einfach das Jimmy Page wiring "light" nehmen, ein Push/Pull dreht bei einem PU die Phase, das zweite P/P Poti schaltet um zwischen Parallel und Serie (beide PUs). Die 2 Coil Splits aus dem Original lässte einfach weg.
edit: das ist im Prinzip das Wiring dass Du in #3 gepostet hast

Dann ergeben sich folgende sounds:

Neck: wie üblich, die P/P potis sind ohne Funktion
Bridge: wie üblich, die P/P potis sind ohne Funktion
Middle: Neck und Bridge in Serie in phase
Middle: Neck und Bridge parallel in phase
Middle: Neck und Bridge in Serie out of phase
Middle: Neck und Bridge parallel out of phase


anglizismen sind bullshit.

...and Paul Mc Cartney told me not to namedrop :D

Zuletzt bearbeitet:
Blazer81
Blazer81
Registrierter Benutzer
Zuletzt hier
08.02.23
Registriert
25.03.09
Beiträge
534
Kekse
3.119
Ort
Kreis BB
Neck: wie üblich, die P/P potis sind ohne Funktion
Bridge: wie üblich, die P/P potis sind ohne Funktion
Middle: Neck und Bridge in Serie in phase
Middle: Neck und Bridge parallel in phase
Middle: Neck und Bridge in Serie out of phase
Middle: Neck und Bridge parallel out of phase
Stimmt nur fast... In Verbindung mit der Serienschaltung funktioniert der Toggle nicht ganz wie erwartet. Wenn auf Serie geschaltet wird, ist die Gitarre in der "Neck"-Position stumm, in den anderen beiden Positionen gibt es den seriellen Sound. Das ist beim ersten Mal überraschend, aber konstruktionsbedingt nicht anders möglich und kein Fehler.

  • Gefällt mir
Reaktionen: 1 Benutzer
floydish
floydish
Registrierter Benutzer
Zuletzt hier
08.02.23
Registriert
19.11.13
Beiträge
897
Kekse
2.350
Guter Hinweis, aber wenn man statt nem P/P Poti einen DPDT Schalter nimmt hat man auch noch gleich
nen Killswitch :D

Gibt aber auch ein modifiziertes wiring, bei dem der dead spot in der neck Position nicht auftritt dafür aber der middle PU immer aktiv ist, wenn das Series/Parallel Poti gezogen ist. Kann man nun aussuchen welchen "Tod" man sterben möchte.
Hier das wiring:
https://www.premierguitar.com/diy/mod-garage/jimmy-page-wiring

Opus
Opus
Registrierter Benutzer
Zuletzt hier
13.12.21
Registriert
01.07.09
Beiträge
92
Kekse
0
ey Leute krassen dank. sheeeeesh....

Opus
Opus
Registrierter Benutzer
Zuletzt hier
13.12.21
Registriert
01.07.09
Beiträge
92
Kekse
0
sorry Boys & Girls, noch eine Frage:

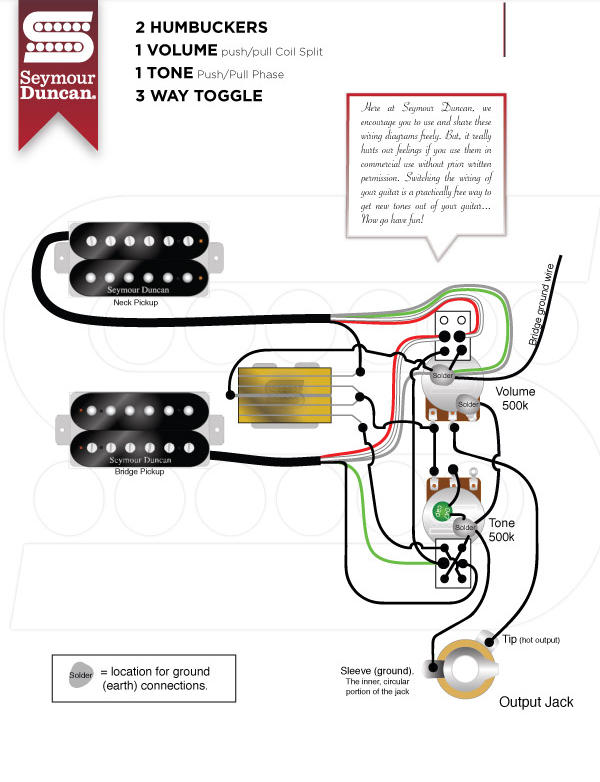

angehängter Schaltplan splittet beide HB?


Anhänge

  • Schaltplan Lucy 2.PNG
    Schaltplan Lucy 2.PNG
    234,1 KB · Aufrufe: 219
Software-Pirat
Software-Pirat
Registrierter Benutzer
Zuletzt hier
05.02.23
Registriert
11.11.17
Beiträge
743
Kekse
1.133
Ort
Stuttgart
Ja, tut er.
