500kA Poti mit 3PDT oder 4PDT Schalter gesucht

[Del Pedro]

Kennt jemand eine Bezugsquelle für ein logarithmisches 500kOhm Poti (also 500kA) mit einem drei- oder vierfach Schalter (also nicht die üblichen DPDT Schalter, sondern 3PDT oder 4PDT)? Ob Push-Pull oder Push-Push wäre egal.
Meine Suche war bisher erfolglos.
Ich kenne den Fender* S1-Switch. Der würde funktionieren, allerdings ist man damit in der Wahl des Knopfes äußerst eingeschränkt und kann den Originalknopf nicht verwenden.
Von MEC gibt es Push-Pull Potis mit 4PDT Schalter. Allerdings gibt es die 500k Variante nur mit linearer Kennlinie (was mir auf Nachfrage bestätigt wurde).
Kennt jemand



[Gast315604]

Mit etwas Herumrechnen könntest Du vielleicht mit einem MEC Poti an die gewünschte Kennlinie herankommen:

1) Dem linearen Poti wird zwischen Min und Scheifer ein Widerstand parallel geschaltet.

2) Dabei muss der Widerstandswert der Parallelschaltung bei Maximalstellung Deinem Zielwert (also hier 500k) möglichst nahe kommen.

Einfachstes Beispiel 1M || 1M = 500k:

Poti bei 0% --> 0R || 1M = 0R
Poti bei 25% --> 250k || 1M = 200k
Poti bei 50% --> 500k || 1M = 333k
Poti bei 75% --> 750k || 1M = 429k
Poti bei 100% --> 1M || 1M = 500k



[Del Pedro]

Hallo Finn,
das funktioniert nur in der Theorie, da es die MEC Potis nicht in 1M gibt aber nicht in der Praxis.
Ich hatte aber nochmal Kontakt mit MEC, ich kann dort eine Sonderanfertigung mit 500kA und 4PDT Schalter bekommen. Das hat zwar seinen Preis, aber was tut man nicht alles für sein Hobby

Ich will übrigens zwei Humbucker damit splitten. Und zusätzlich einen Kondensator (und Widerstand) gegen Masse schalten um die Resonzfrequenz nach unten zu verschieben. Das klingt meiner Meinung nach sehr viel besser als ein reiner Split oder auch alle "partial split" Varianten.



[Del Pedro]

Die Mindestbestellmenge der Potis ist übrigens größer als die Menge die ich benötige.
Falls also jemand auch ein 500kA Poti mit 4-fach Schalter braucht, kann er mir eine Nachricht schreiben.



[Del Pedro]

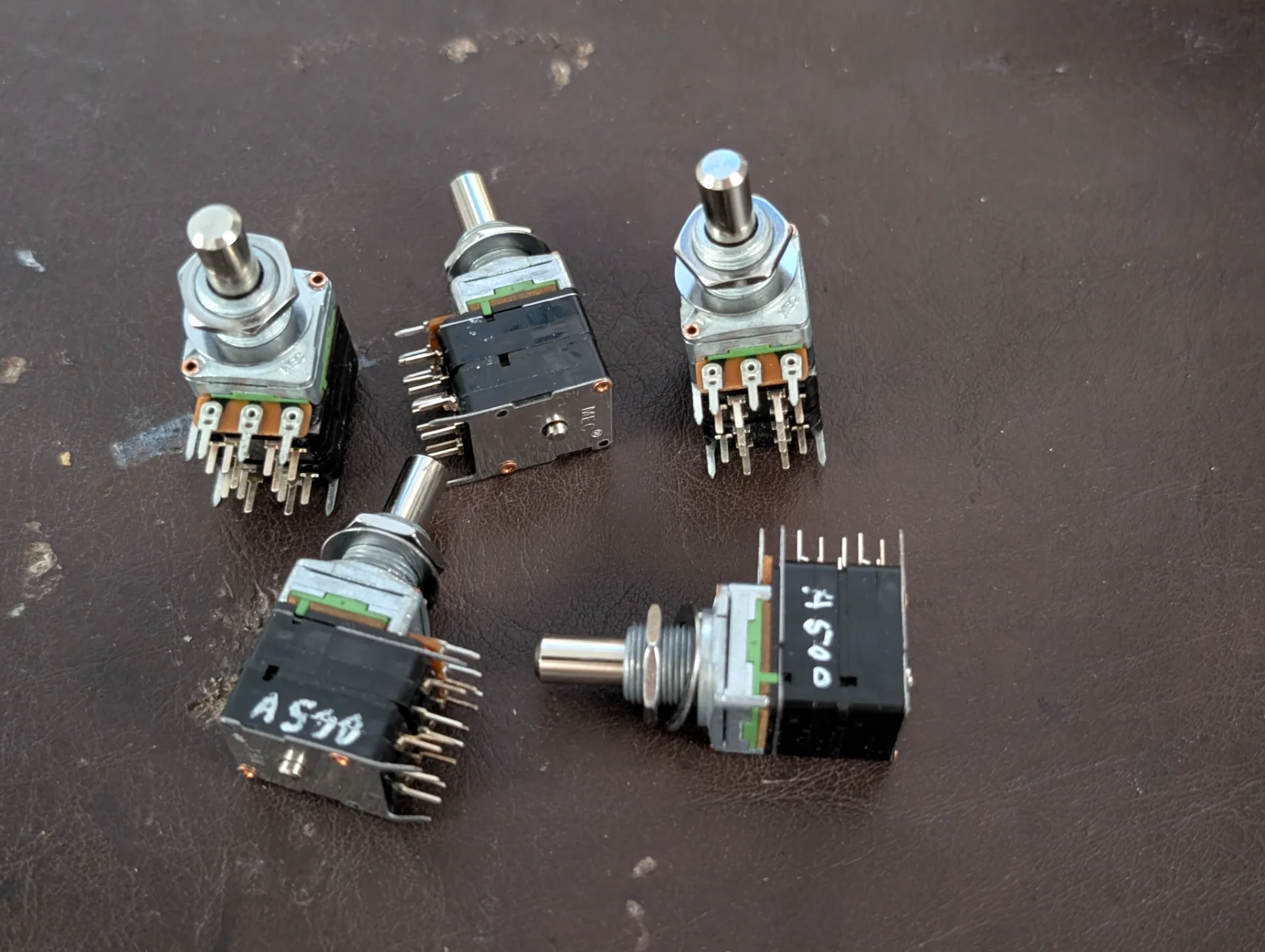

So sehen die Dinger aus



[Del Pedro]

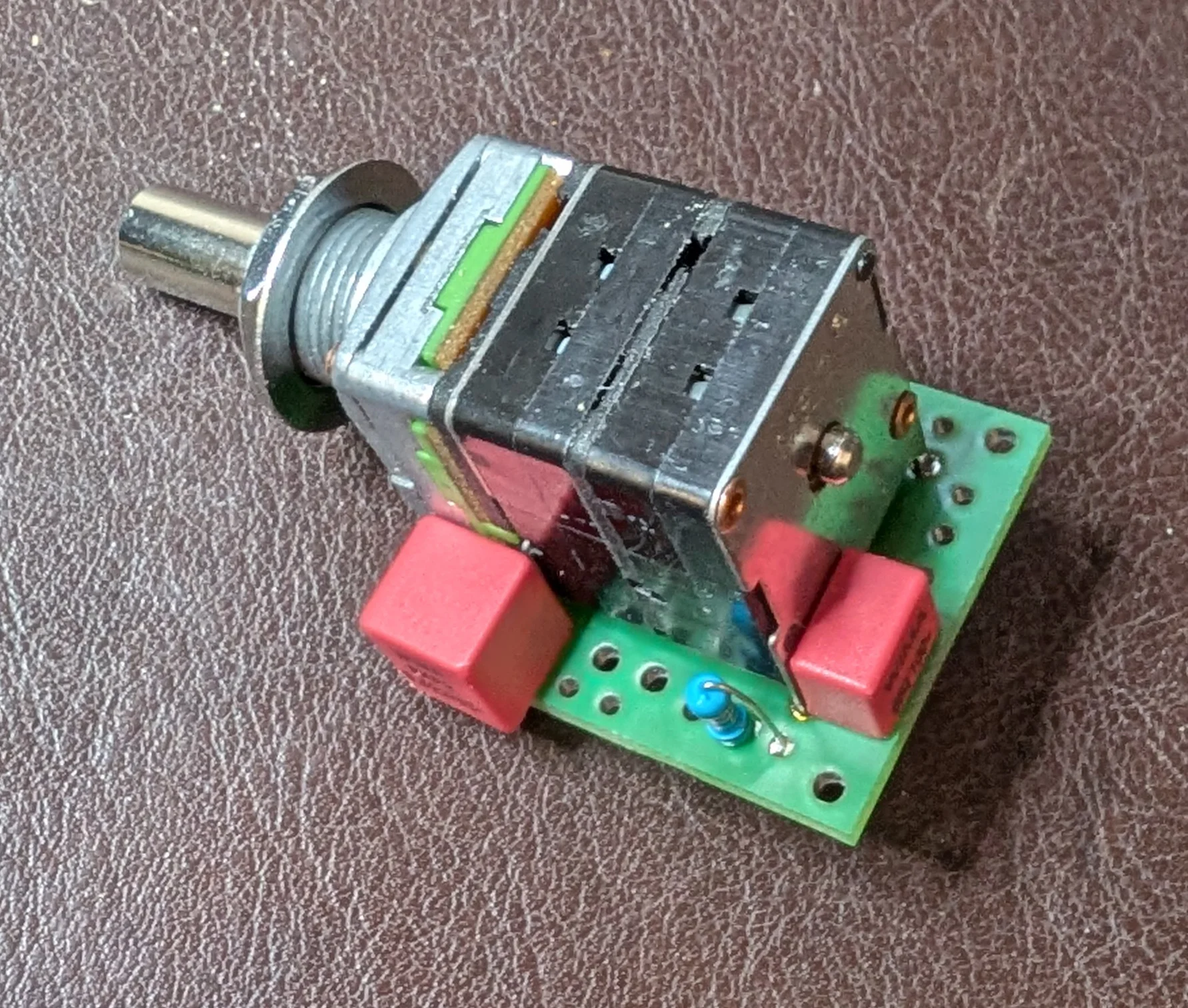

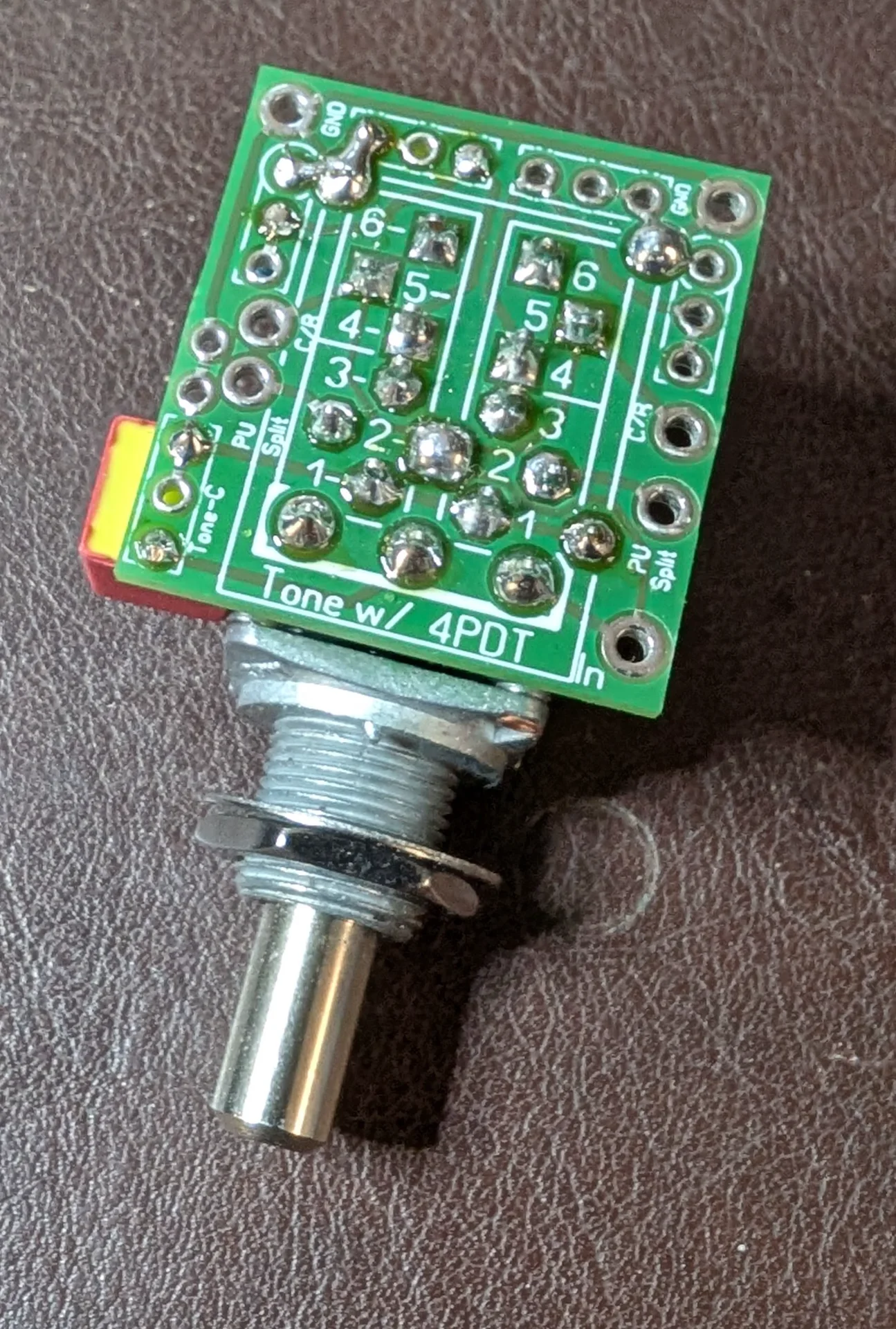

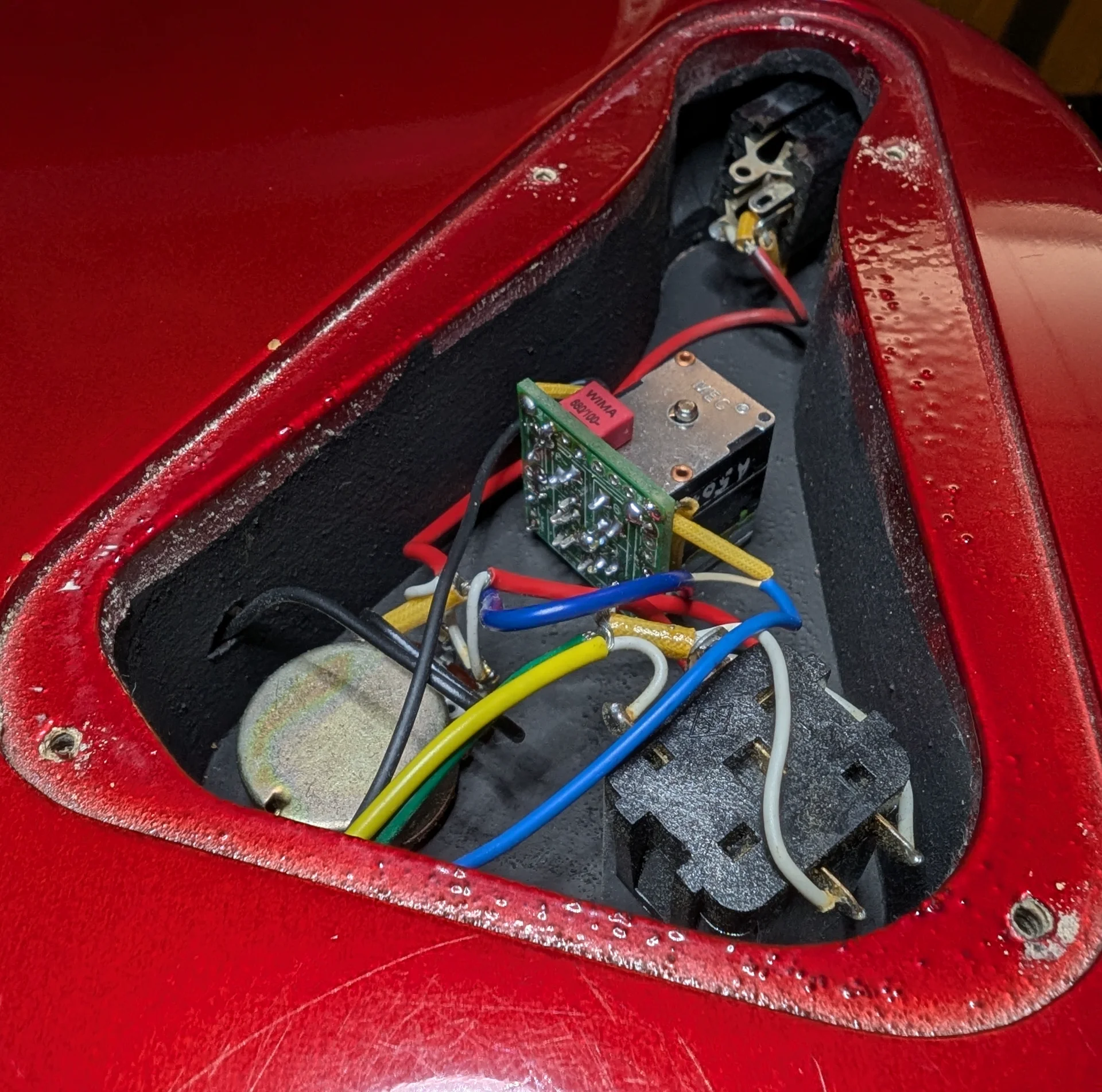

Da ich keine Lust hatte die Dinger frei zu verdrahten, habe ich eine Platine gezeichnet und fertigen lassen. Funktioniert wunderbar.
