Aria Diamond Wah-Fuzz - Falsche Pedalrichtung

[justmatz]

Hallo,

ich habe das oben genannte Pedal und es macht ganz nette Sounds. Leider aber ist im Wah-Wah-Betrieb der Treteffekt des Pedals genau anders herum als üblich Cri-Baby etc.). Das heißt, wenn ich es durchdrücke, ist der Ton fast weg, anstatt das "Gas gegeben" wird. Ich habe am Wah-Zahnradpoti schon ein paar Kontakttauschvarianten ausprobiert, aber leider nie das gewünschte Ergebnis erreicht....

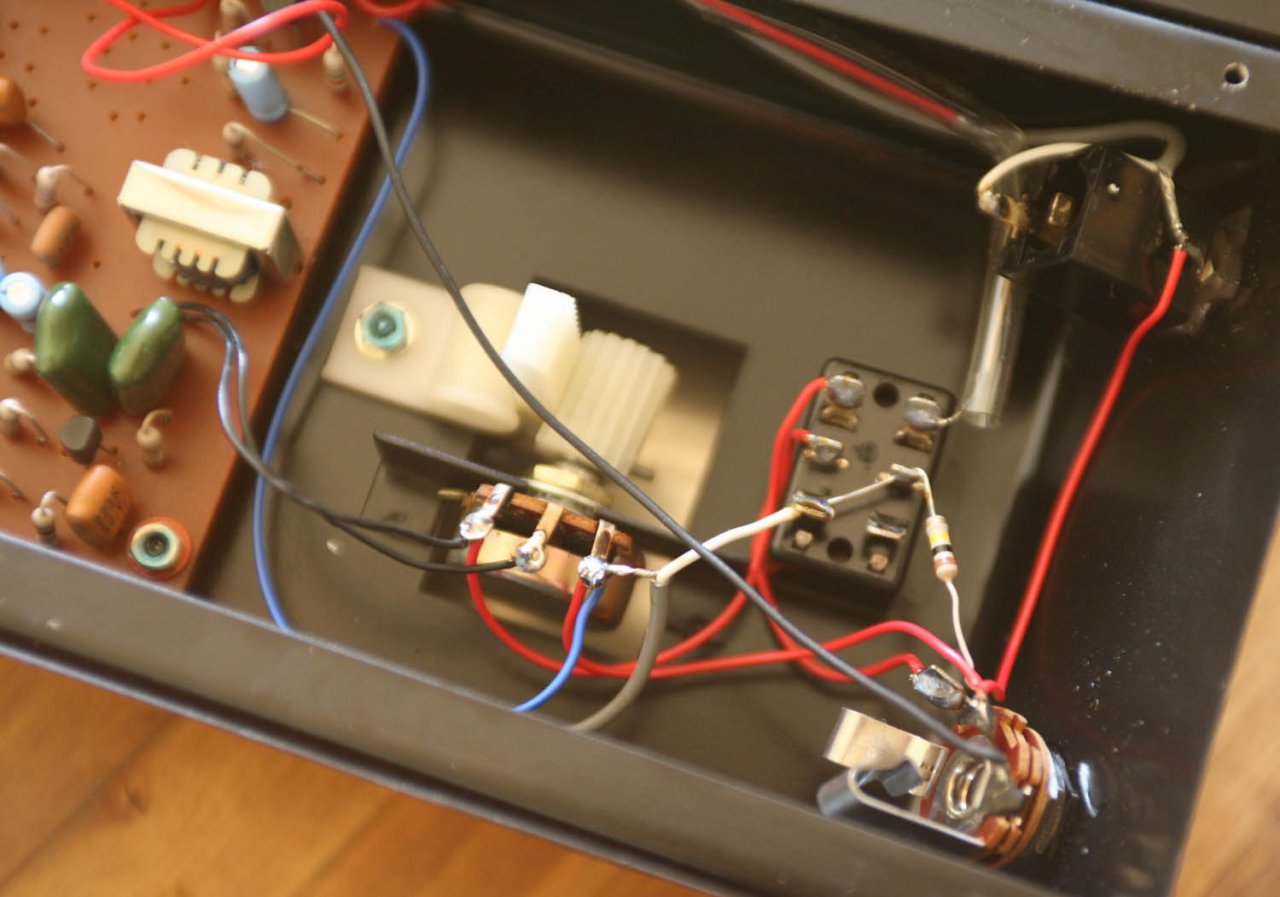

Gibt es da draußen jemanden, der mir sagen kann, wie man die Kontakte am Poti (oder woanders?) umlöten kann (SIEHE PHOTO), damit der normale Wah-Effekt entsteht?


Das wäre toll !


Liebe Grüße, justmatz



[ksx54]

Soweit ich mich da noch erinnern kann, ist das normal bei dem Aria Diamond, das " waht " in die andere Richtung. So eins hatte Ende der 70- iger mal ein Koll. von mir und das war eigentlich ein ganz gutes Wah, plus Fuzz. Ich weis nicht ob man das ändern kann, ich würde es so lassen, wenn es gut funktioniert, ist doch egal wie rum es Wah macht.



[Bassturmator]

Was spricht denn dagegen einfach das vorhandene Poti rückwärts anzuschließen?



[ksx54]

KA ob das möglich wäre, aber was spricht denn dagegen es so zu lassen? Gibt doch auch einige Pedale, z.B. den Timmy, da gehen Bass und Treble auch anders
( falsch ) rum. Aber was ist den richtig oder falsch rum?



[justmatz]

Was spricht denn dagegen einfach das vorhandene Poti rückwärts anzuschließen?

Ja, genau, das habe ich auch gedacht, sprich: ich habe alle Kabel, die am rechten Pin verlötet sind an den linken gelötet und umgekehrt. Das hat jedoch den Sound extrem dumpf gemacht, ohne deutlichen Wah-Effekt, jedenfalls unbrauchbar. Das Thema ist wahrscheinlich am besten bei einem Elektroniker aufgehoben...

Ich bin mir ziemlich sicher, dass es irgendwie gehen muss, aber da sind einige Kabel-Kombinationen möglich, die ich nicht ohne weiteres alle durchprobieren kann... außerdem möchte man ja auch nicht kaputt machen.



[HIFI-KILLER]

ich würde das umschaltbar machen...
6 poliger Schalter, 2x um...



[justmatz]

KA ob das möglich wäre, aber was spricht denn dagegen es so zu lassen? Gibt doch auch einige Pedale, z.B. den Timmy, da gehen Bass und Treble auch anders
( falsch ) rum. Aber was ist den richtig oder falsch rum?

Da mag schon etwas dran sein, aber für mich fühlt es sich so einfach falsch an, und ich möchte es eben anders herum ...



[HIFI-KILLER]

am Poti das obere mit dem unteren Kabel,
also die äuseren Kabel tauschen



[justmatz]

ich würde das umschaltbar machen...
6 poliger Schalter, 2x um...

am Poti das obere mit dem unteren Kabel,
also die äuseren Kabel tauschen

Letzteres habe ich, wie gesagt probiert - ohne befriedigendes Ergebnis. Schaue Dir doch gerne das Photo (siehe erster Thread) einmal an: Es hängen leider jeweils mehrere Kabel an den äußeren Pins ...



[ksx54]

Tja und genau deshalb würde ich es so lassen.
Wenn es wirklich sein muss, würde ich es eben anders rum hinstellen und mit der Ferse einschalten, dann waht es " richtig " rum, aber mach wie du willst.



[HIFI-KILLER]

hab ich übersehen.
wenn, dann komplett um löten
rechts ist Masse, die Masse nach links.
die zu kurzen Kabel der Masse, dürfen an die buchse



[justmatz]

*edit*

Wenn ich mich recht erinnere ;-) , hatte ich gestern die drei Kabel links per Verlängerung (wegen dem zu kurzen Massekabel) nach links gelegt und die beiden Kabel rechts an die linke Lötfahne. Das brachte eine Veränderung, und es klang tatsächlich auch am lautesten, wenn das Pedal durchgedrückt war, aber der schöne Wah-Sound war nicht mehr da, nur noch so'n dumpfer Brei ...

Ist vielleicht eine elektrotechnisch dumme Idee, aber könnte es nicht sein, dass man nur die beiden Kabel, die von der Platine kommen (denn da wird ja der Wah-Effekt produziert), also das schwarze und das blaue Kabel untereinander tauschen muss ?



[Bassturmator]

..., aber könnte es nicht sein, dass man nur die beiden Kabel, die von der Platine kommen (denn da wird ja der Wah-Effekt produziert), also das schwarze und das blaue Kabel untereinander tauschen muss ?

Fairsuch macht kluch. Probiere es einfach aus!

Ansonsten würde ich mal wenn die Kabel ab sind das Poti durchmessen um zu wissen was für eine Charakteristik es hat. Wenn es nicht linear ist hat umgekehrtes anschließen ja auch negative Auswirkungen.



[ksx54]

Hmm, denke mal sind log Poti, jedenfalls beim Cry Baby und deshalb hat sein Versuch auch nicht geklappt.



[HIFI-KILLER]

Hmm, denke mal sind log Poti, jedenfalls beim Cry Baby und deshalb hat sein Versuch auch nicht geklappt.

stimmt !!! hast recht!!!

man braucht ein anderes Poti



[Bassturmator]

Gibt es aber auch als reversed log.



[HIFI-KILLER]

http://www.guitar-letter.de/Knowledge/Grundlagen/GrundlagendesPotentiometers.htm

wurde hier im Forum, schon oft verlinkt.

wird nicht einfach, den Passenden zu finden!
