Brummen im FX-Board bei angeschl. Gitarre und aktivem Two Notes LeCrunch

Fischi

Fischi

Mod Emeritus
Ex-Moderator
Zuletzt hier
12.05.21
Registriert
18.08.03
Beiträge
6.293
Kekse
21.806
Hallo zusammen,

Ich bräuchte mal eure Hilfe.
Um daheim und unterwegs problemlos "kleines Besteck" mitzunehmen, habe ich mir einen LeCrunch Preamp von Two Notes geholt und mir ein Board darum gebaut. Siehe Anhang.

Es wird betrieben mit einem Powerplant Iso1. Das LeCrunch wird mit dem eigenen originalen Netzteil betrieben.

Wenn ich die Gitarre anschließe und den LeCrunch aktiviere, habe ich ein Brummen, welches ich nicht weg bekomme.
Klingt nach einem Erdungsproblem. Aber ich bekomme es nicht weg. Siehe Aufnahme. Qualität bitte nicht beachten!
Wenn ich das Kabel aus dem Tubescreamer (erstes Pedal) ziehe, ist das Brummen weg. Siehe Ende der Aufnahme.
Ich habe schon ein anderes Netzteil probiert (PowerPlant Junior), habe mir einen Palmer Purifier für den LeCrunch gekauft - nichts hilft.
Gitarre ist eine PRS SC58 Stripped. An der kann es also auch nicht liegen.
Verschiedene Gitarrenkabel habe ich auch schon versucht.

Habt ihr noch eine Idee?

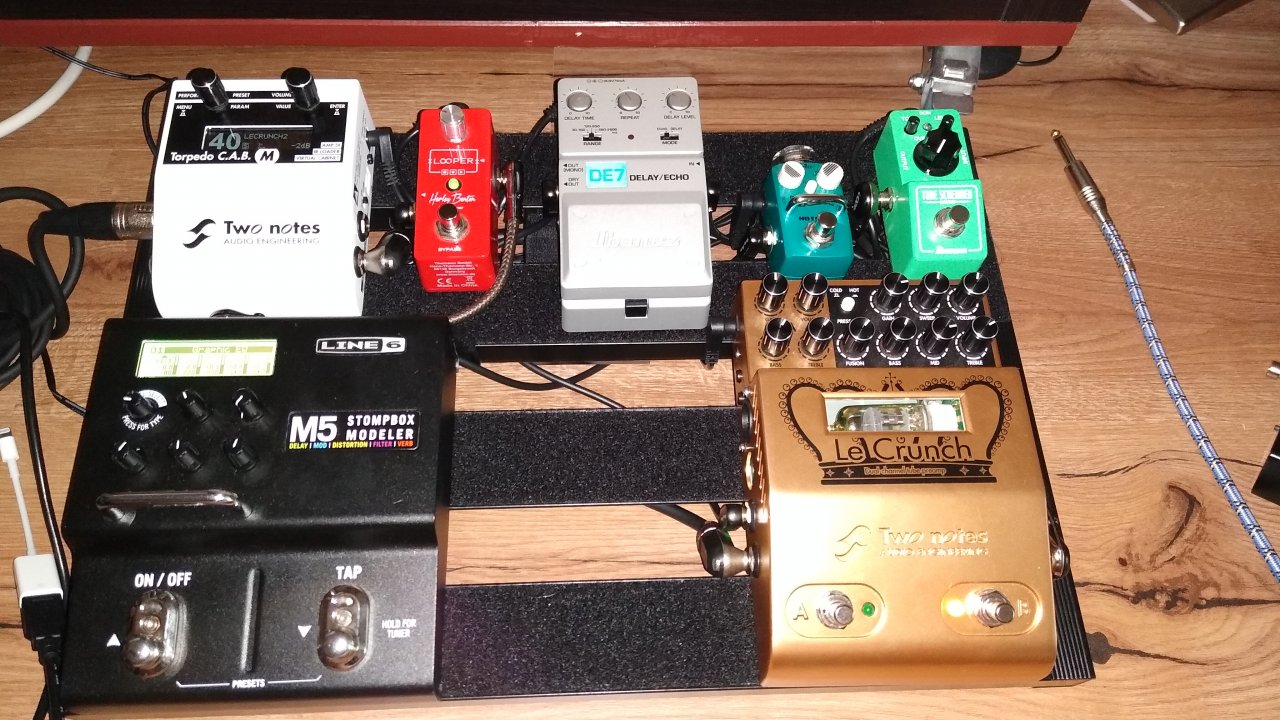

Board

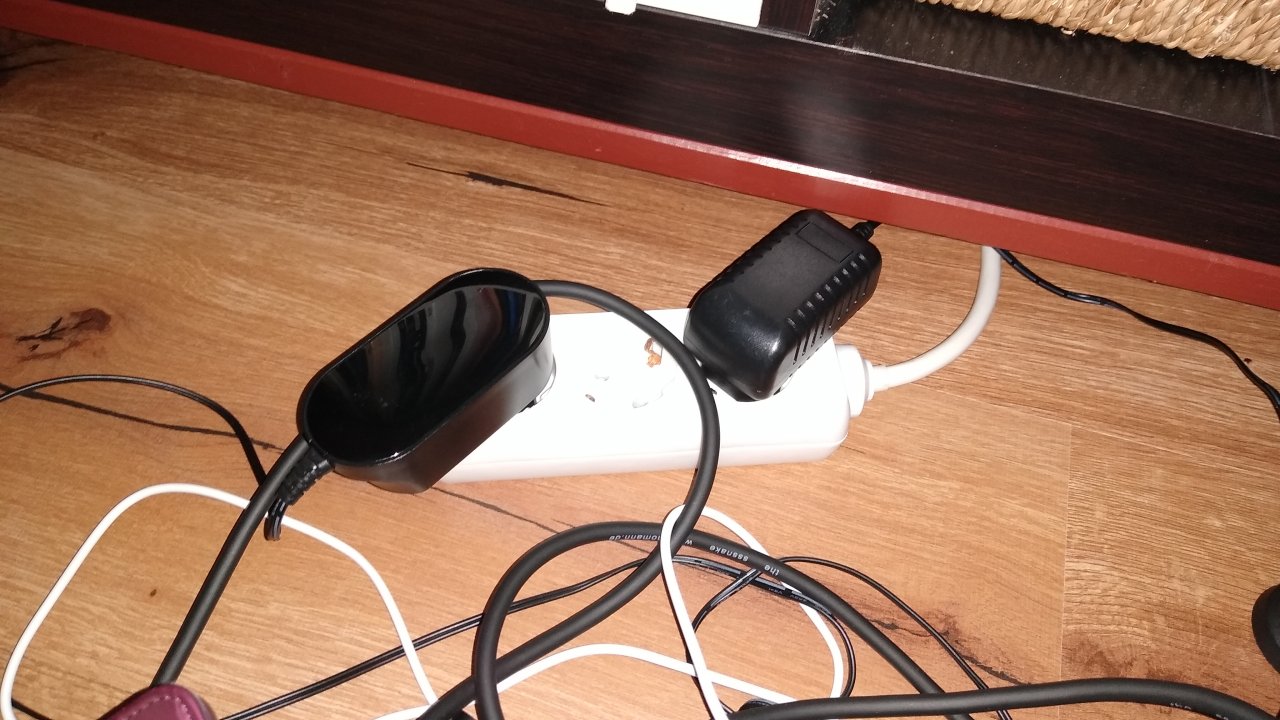

Netzteile



Aufnahme der Brummens
https://soundcloud.com/christoph-fischer-384268062/ggggggggg/s-bZx1s

Zuletzt bearbeitet:
C_Lenny

C_Lenny

Moderator
Moderator
HFU
Zuletzt hier
12.05.21
Registriert
03.06.06
Beiträge
19.204
Kekse
168.355
Ort
Zentrales Münsterland
Ich hol mal eine weitere Info aus 'nem anderen Thread mit dazu
Tremolo, delay, M5 und Looper sind im FX Loop vom LeCrunch.
, um zu fragen, ob das Brummen auch da ist, wenn Du die im Loop des LeCrunch sitzenden Effekte aus der Signalkette herausnimmst?

Auch keine Besserung, wenn der Groundlift am LeCrunch geschaltet wird?

Ist hier
Wenn ich die Gitarre anschließe und den LeCrunch aktiviere, habe ich ein Brummen,
tatsächlich "und" gemeint und nicht "und/oder", um das
...PRS SC58 Stripped. An der kann es also auch nicht liegen...
noch einmal zu beleuchten?

LG Lenny

Fischi

Fischi

Mod Emeritus
Ex-Moderator
Zuletzt hier
12.05.21
Registriert
18.08.03
Beiträge
6.293
Kekse
21.806
ob das Brummen auch da ist, wenn Du die im Loop des LeCrunch sitzenden Effekte aus der Signalkette herausnimmst?

Ja, ist noch vorhanden

Auch keine Besserung, wenn der Groundlift am LeCrunch geschaltet wird?

Nope. Habe ich auch schon versucht.

tatsächlich "und" gemeint und nicht "und/oder", um das

Ist tatsächlich "und"
Wenn ich den LeCrunch deaktiviere, ist Stille. Klar - normales Brummen, wenn ich die Saiten mit meiner Hand nicht erde. Sobald ich aber die Saiten berühre, ist mit ausgeschalteten LeCrunch Totenstille.

noch einmal zu beleuchte

An meinen normalen Amps ist die Gitarre komplett ruhig. Habe es extra nochmal mit einer anderen probiert.

Aber: wenn ich bei aktiviertem LeCrunch das Volumen-Poti der Gitarre runterdrehe, ist Ruhe. Scheint also doch irgendwie an Einstreuungen - woher auch immer - zu liegen. Komischerweise verändern die sich nicht, wenn ich mich im Raum bewege.

Eventuell liegt es an der FritzBox, die aktuell direkt daneben steht. Auch die Stromversorgung hängt an der gleichen Steckdose wie die FritzBox. Ich probiere es morgen mal in einem anderen Raum. Vielleicht hilft das...

[Nachtrag]
Wenn ich ohne LeCrunch den Tubescreamer an erster Stelle einschalte, ist das Brummen wieder da. Sind also wohl wirklich Einstreuungen über die PickUps, die verstärkt werden.
Jetzt muss ich nur noch ausfindig machen, wo die her kommen...

Zuletzt bearbeitet:
C_Lenny

C_Lenny

Moderator
Moderator
HFU
Zuletzt hier
12.05.21
Registriert
03.06.06
Beiträge
19.204
Kekse
168.355
Ort
Zentrales Münsterland
Deine Info-Liste lässt mich spontan auch eher "externe" Ursachen vermuten :gruebel:.
Auch die Stromversorgung hängt an der gleichen Steckdose wie die FritzBox. Ich probiere es morgen mal in einem anderen Raum. Vielleicht hilft das...
Ja, mach das mal; ggfs. sogar in einer "völlig anderen Umgebung" - da gibt's ja manchmal die tollsten Erlebnisse (Mähroboter, Oberleitungen etc.) ;).

Dein Soundclip lässt ja nicht ein "typisches 50Hz-Brummen" (wenn's denn Netzeinstreuungen sind) vernehmen, sondern eher 50Hz-harmonische Überlagerungen. In diesem Clip (ab 10:05) ist es erklärt:


B.t.w.: Das Störgeräusch im Clip (ganz zu Anfang) hört sich in etwa an wie das in Deiner Aufnahme. Die Einführung zu Beginn im Clip deutet unter "first reason" (0:16) auch in die von mir/Dir nun erstmal vermutete Richtung (EMI -> Elektromagnetische Interferenz).

Vielleicht melden sich ja hier auch noch die wirklichen Cracks (zu der Klientel will ich mich nicht wirklich zählen), um mich bzw. meine Gedankenansätze zu verbessern :redface:.

LG Lenny

  • Gefällt mir
Reaktionen: 1 Benutzer
Fischi

Fischi

Mod Emeritus
Ex-Moderator
Zuletzt hier
12.05.21
Registriert
18.08.03
Beiträge
6.293
Kekse
21.806
B.t.w.: Das Störgeräusch im Clip (ganz zu Anfang) hört sich in etwa an wie das in Deiner Aufnahme. Die Einführung zu Beginn im Clip deutet unter "first reason" (0:16) auch in die von mir/Dir nun erstmal vermutete Richtung (EMI -> Elektromagnetische Interferenz).

Japp. Exakt das, was er über EMI gesagt hat, trifft bei mir zu. Abgesehen davon, dass es bei mir schon Humbucker sind und es trotzdem stark hörbar ist.

Ich suche morgen weiter...

  • Gefällt mir
Reaktionen: 1 Benutzer
Fischi

Fischi

Mod Emeritus
Ex-Moderator
Zuletzt hier
12.05.21
Registriert
18.08.03
Beiträge
6.293
Kekse
21.806
So. Ich habe es.
Es war das Netzteil vom LeCrunch.
Bis ich ein ordentliches Netzteil unter dem Board habe, das auch 12 V ausspuckt, betreibe ich es mit 9V. Funktioniert auch.

  • Gefällt mir
Reaktionen: 1 Benutzer
Fischi

Fischi

Mod Emeritus
Ex-Moderator
Zuletzt hier
12.05.21
Registriert
18.08.03
Beiträge
6.293
Kekse
21.806
Da war ich also satt auf dem Holzweg - aber wichtig, dass es nun wieder fluppt :great:.

LG Lenny

Nein, warst Du nicht. Es war keine Masseschleife, sondern wirklich Einstreuungen. Das Ding scheint nach außen sehr schlecht abgeschirmt zu sein
