Defekten Gibson Humbucker geöffnet - Loses Kabel

[oobboo]

Hallo liebes Musiker-Board,

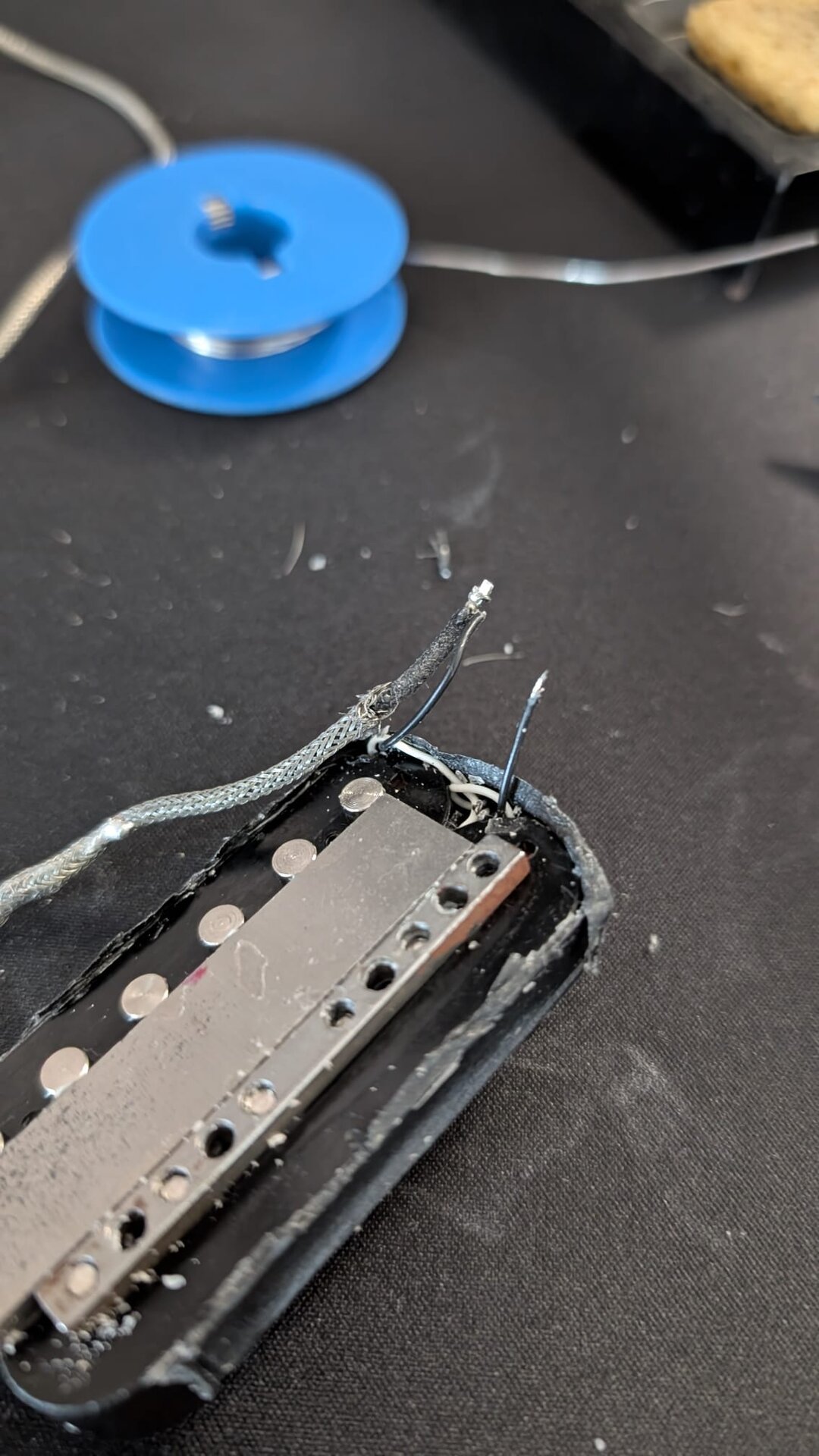

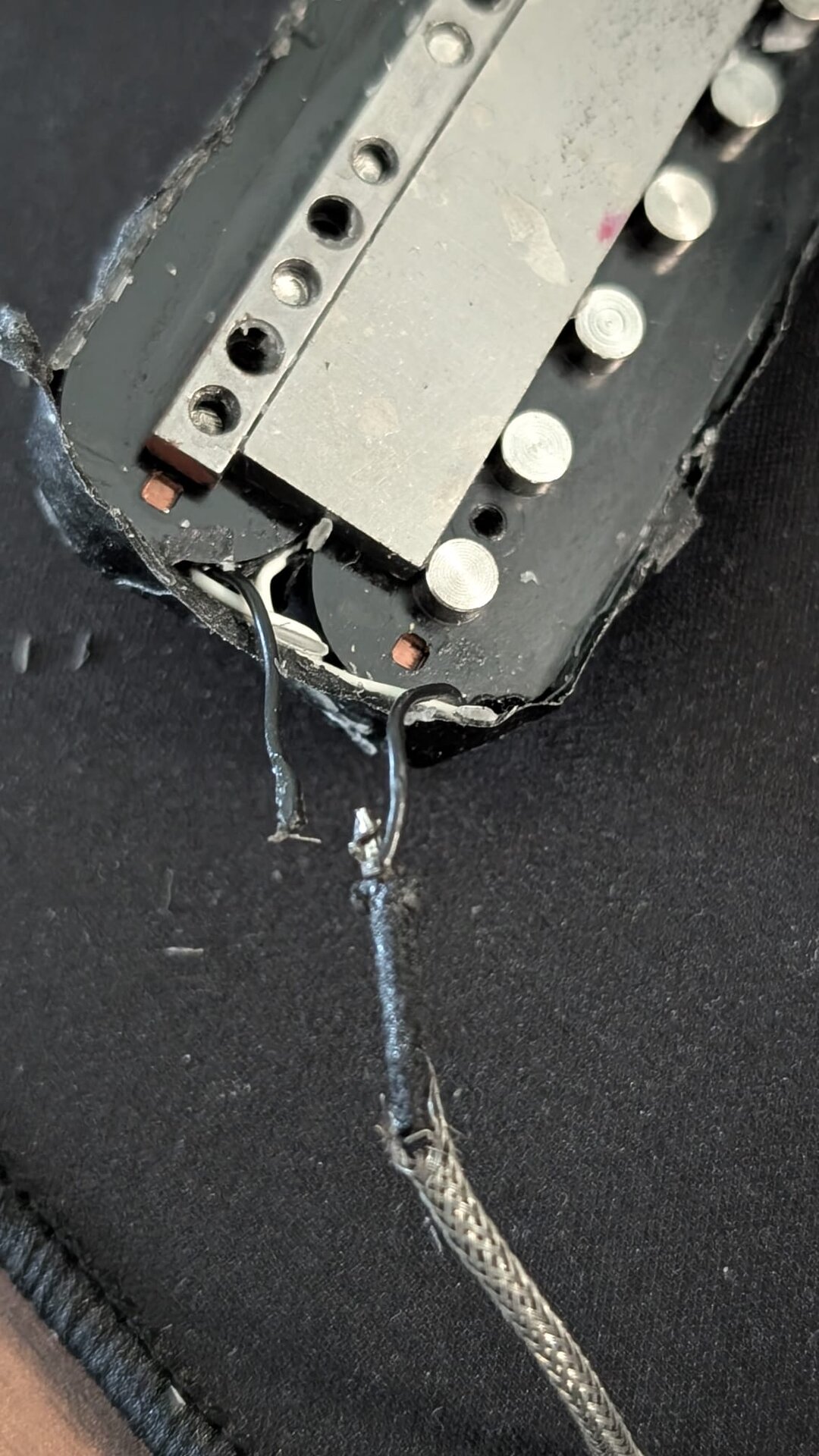

dieser Gibson T-Type Pickup hat in der Vergangenheit schon mit Wackelkontakten Probleme gemacht. Mittlerweile ist er aber komplett defekt, deshalb habe ich ihn geöffnet und ein loses Kabel vorgefunden. Eins der Kabel ist Hot, eins Ground, oder? Ich erkenne am ummantelten Kabel aber nicht, ob ich das jetzt an die Ummantelung oder in die Mitte lösen muss. Es handelt sich um ein echt dünnes Kabel, daher muss ich wirklich vorsichtig arbeiten.

Toitoitoi, ich will mir den Tonabnehmer eigentlich nicht neu kaufen.

Ich danke euch für eure Hilfe!



[Ben zen Berg]

Das ist aber nicht der Wickeldraht. Da kannst Du noch etwas mehr Abisolieren, um besser arbeiten zu können.
Hatte das Kabel keine Abriss-Sicherung? Das wird gerne mit dem Geflecht gemacht. Das Kabel müsste durch eine Bohrung in der Grundplatte geführt und das Geflecht zur Erdung an die Grundplatte gelötet werden.



[oobboo]

Danke für deine Antwort!
Das abgetrennte Kabel ist das Erdungskabel. Ich hab den Tonabnehmer jetzt wieder zusammengebaut, er zeigt den korrekten Widerstand an und ich baue ihn heute Abend wieder in die Gitarre. Ich bin stolz auf mich, dass ich mich einfach getraut habe das Teil mal aufzumachen und selbst zu reparieren
