Jaja, hier ist schon wieder länger nichts passiert. Weihnachtszeit und so...

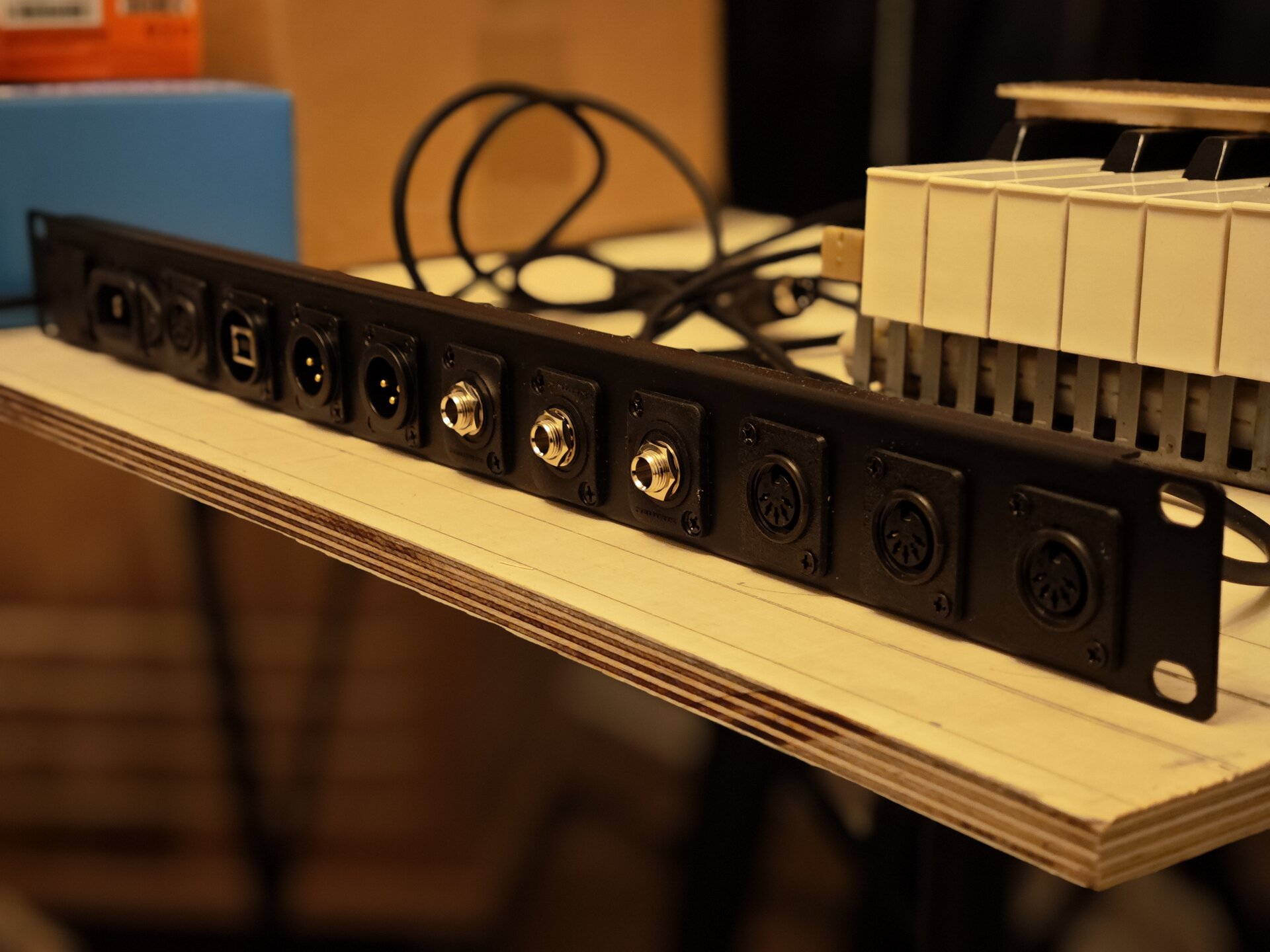

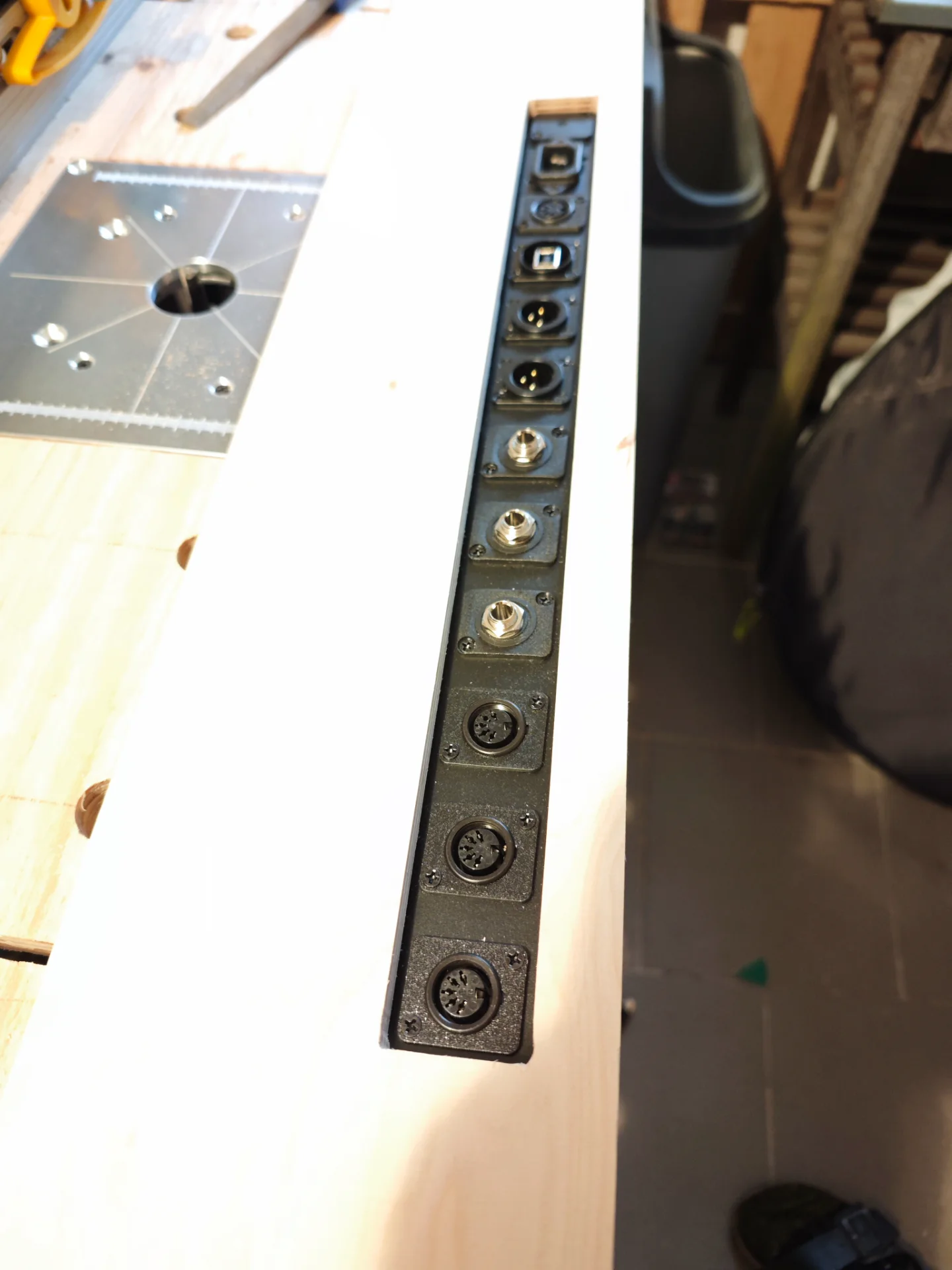

Inzwischen habe ich mein zukünftiges Anschlusspanel gebaut, auf Basis einer fertigen 19"-Blende. Die Klinkenbuchsen habe ich jetzt mit Hilfe von Blindplatten und herkömmlichen Schraubbuchsen gelöst, das ist optisch und funktional einigermaßen vertretbar.

Da sind jetzt nicht alle, aber die wichtigsten Anschlüsse vom LMK4 und dem Gemini drauf: v.l.n.r.
- Netzanschluss für das später innen liegende Netzteil
- Midi IN Gemini (das hat zwei separate Ins, eins davon wird intern fest verkabelt, das zweite wäre dann für ein weiteres Manual)
- USB für den Gemini-Editor
- Gemini Audio Out als XLR - symmetrisch sind die Anschlüsse eh...
- 3x Klinke für Footswitches (Sustain + Assignable) und 2x Expression
- LMK4 Midi In, Out 1 und Out 2.

Das Original LMK hat jeweils 2 Out1/2 - die jetzt aber auch noch doppelt zu bestücken, macht heutzutage (für mich) keinen Sinn mehr. Der zweite Out1 geht dann intern direkt ans Gemini, und der zweite Out 2 bleibt einfach frei.

Und dann habe ich mich mal an eine neue Fertigkeit gewagt und zum ersten mal furniert. Das Gehäuse wird ja aus Sperrholz/Multiplex, aber Warnex ist mir zu schnöde, Tolex mag ich nicht mehr, und Birke oder Pappel als Finish, ... Naja.

Also mal billiges Furnier beim großen A bestellt (hier Nussbaum, das wird es aber später eher auch nicht werden, da fahre ich demnächst dann nochmal zu einem Furnierhändler in der Nähe und suche was schönes aus), und mal losgelegt.

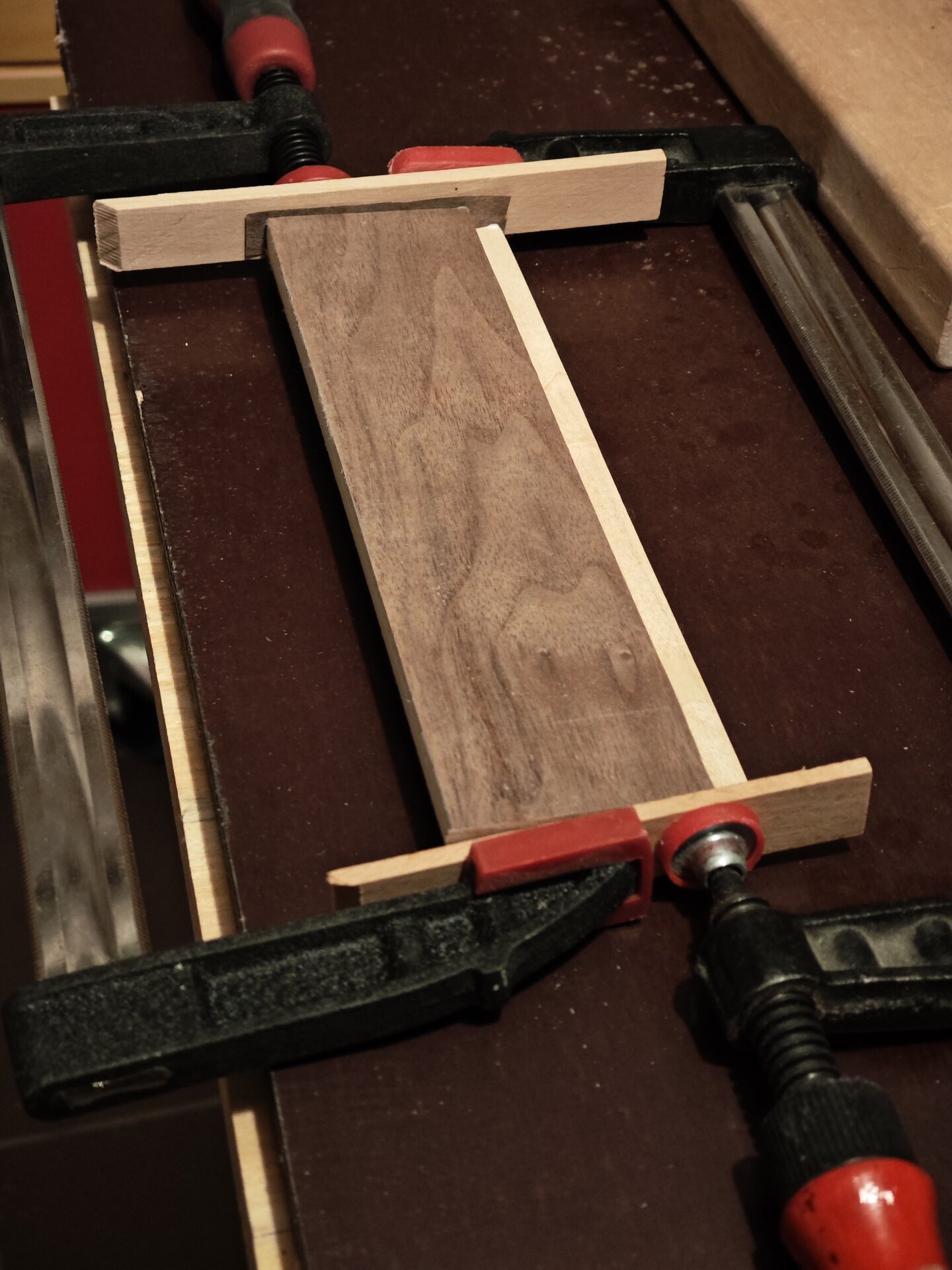

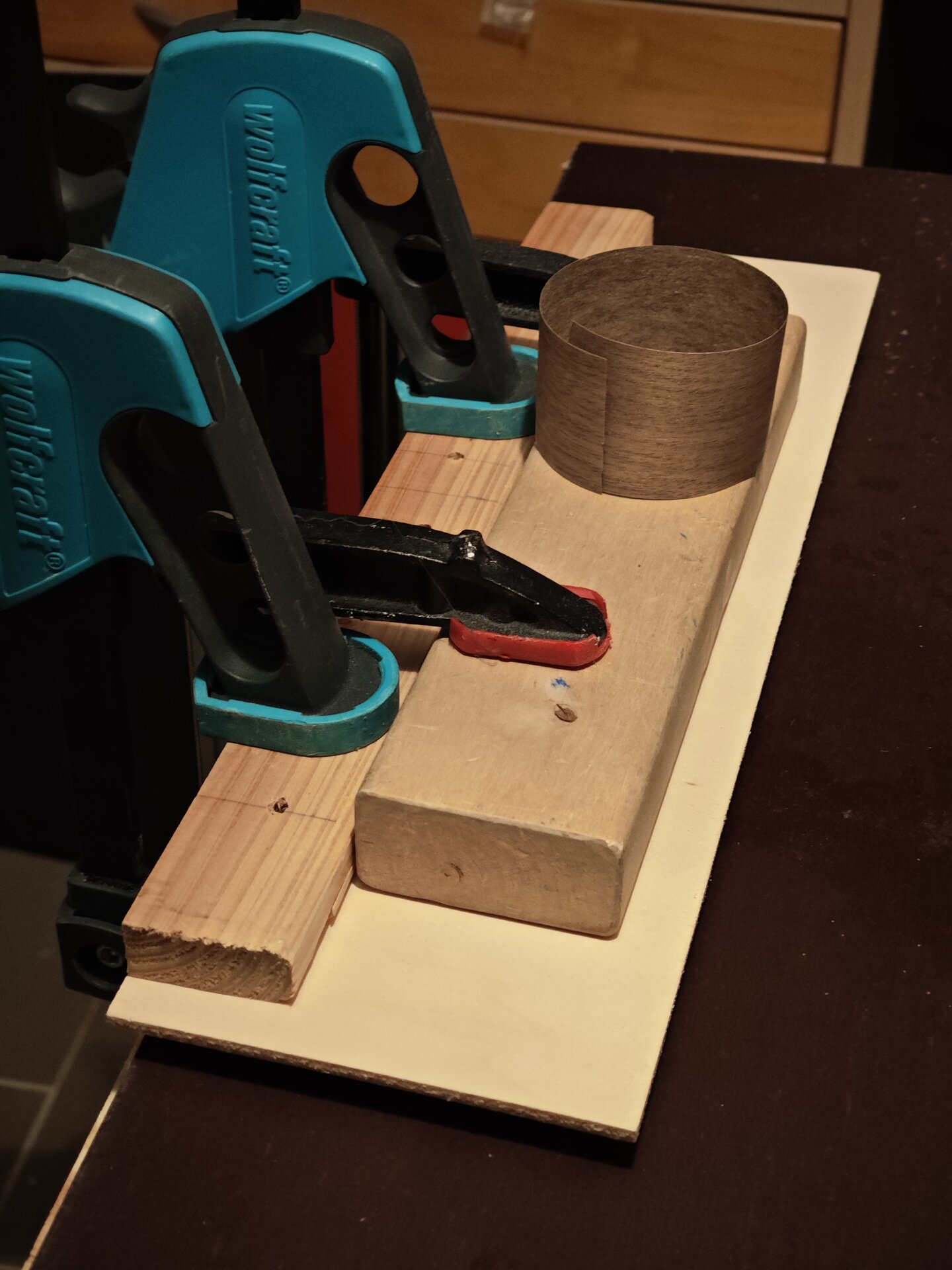

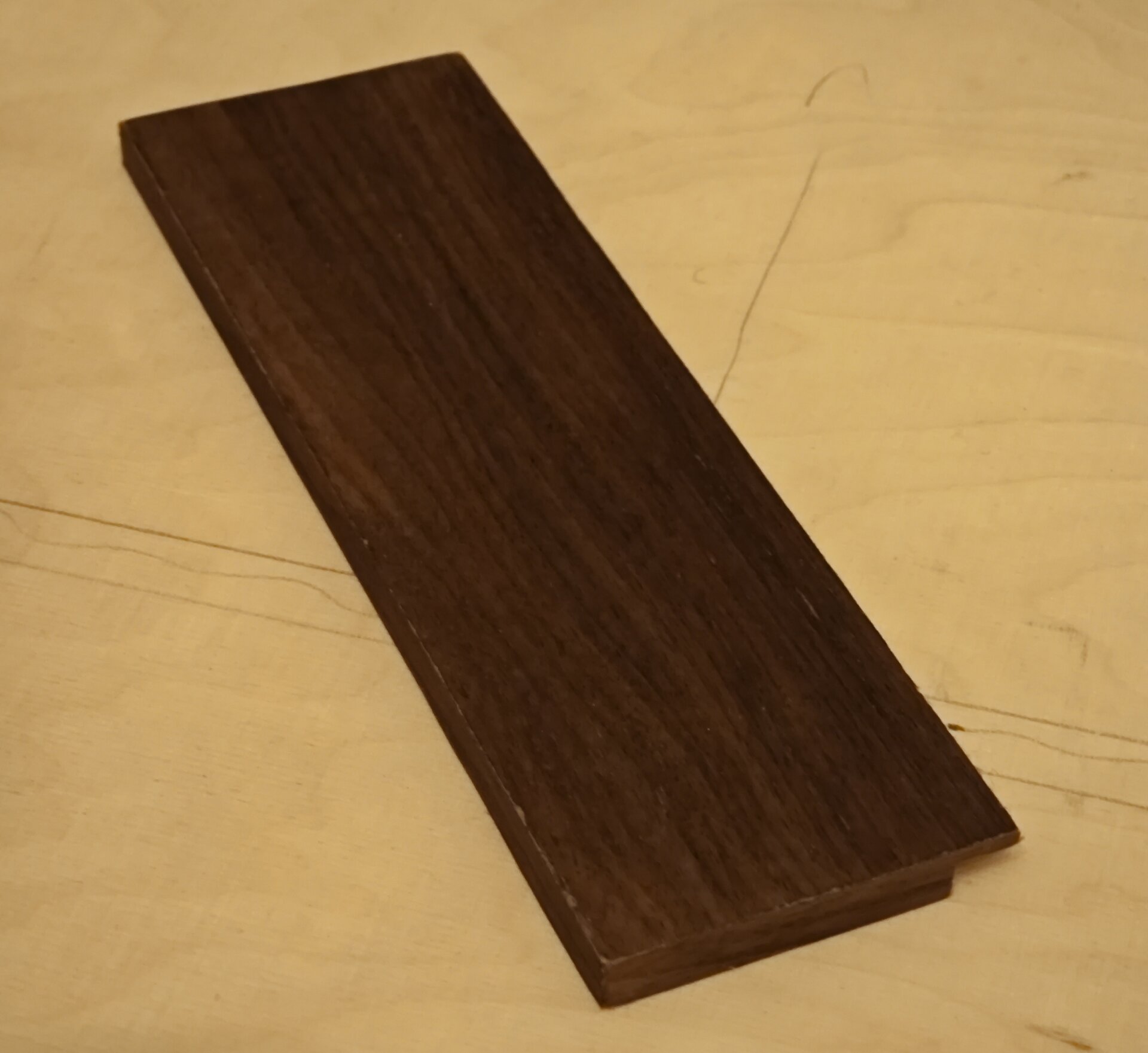

Bügelfurnier/Umleimer habe ich früher schonmal gemacht, das ist aber nicht das, was ich möchte. Ich hab jetzt hier mal ganz klassisch mit Holzleim (dünn!) das nackte Furnier aufgebracht und die Kanten dann mit Cuttermesser, Feile und Schleifklotz schön angepasst.

Ein bisschen was für die Zukunft gelernt, was besser geht, aber für's erste Mal bin ich doch ganz zufrieden mit dem Probebrettchen.

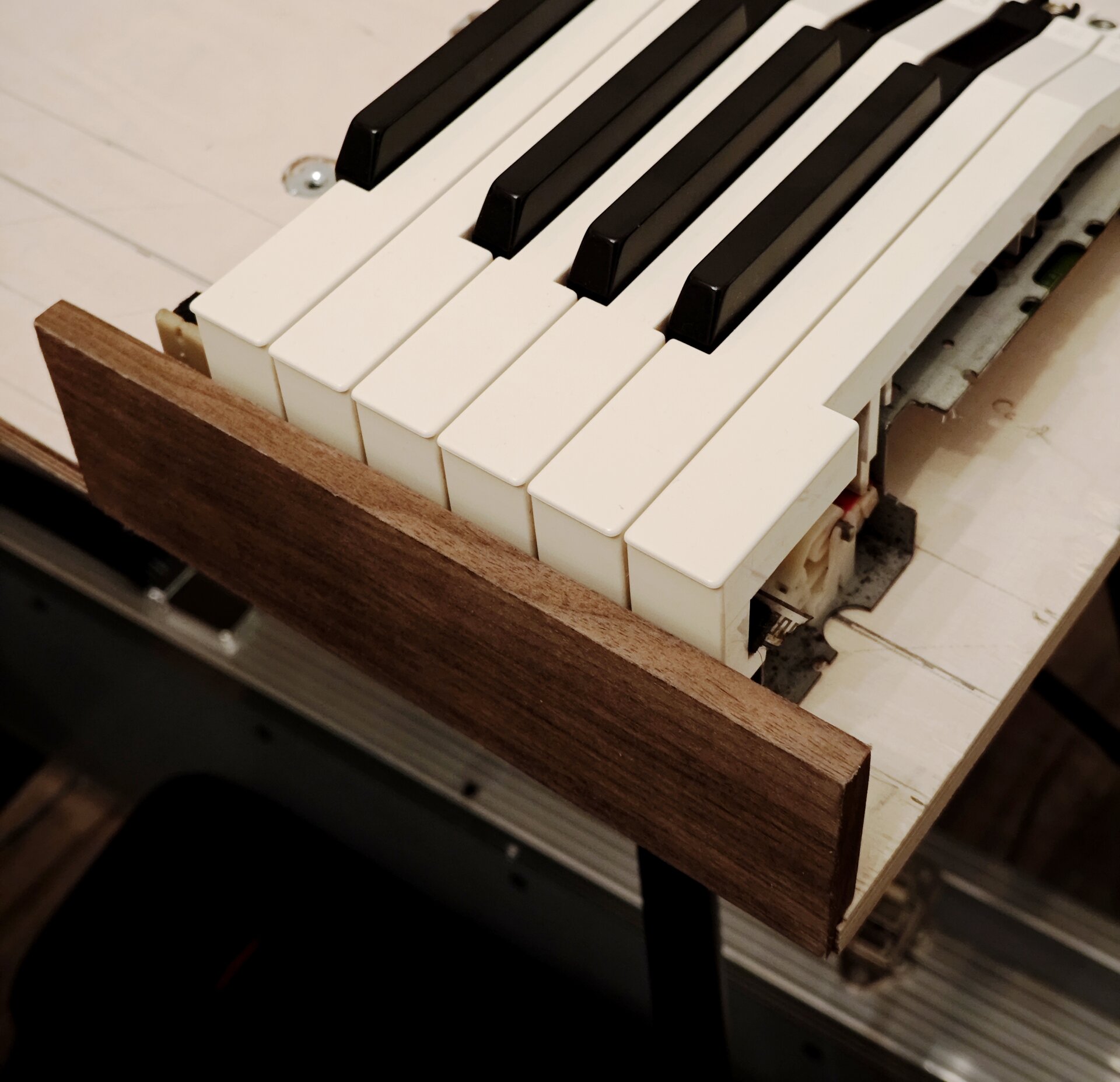

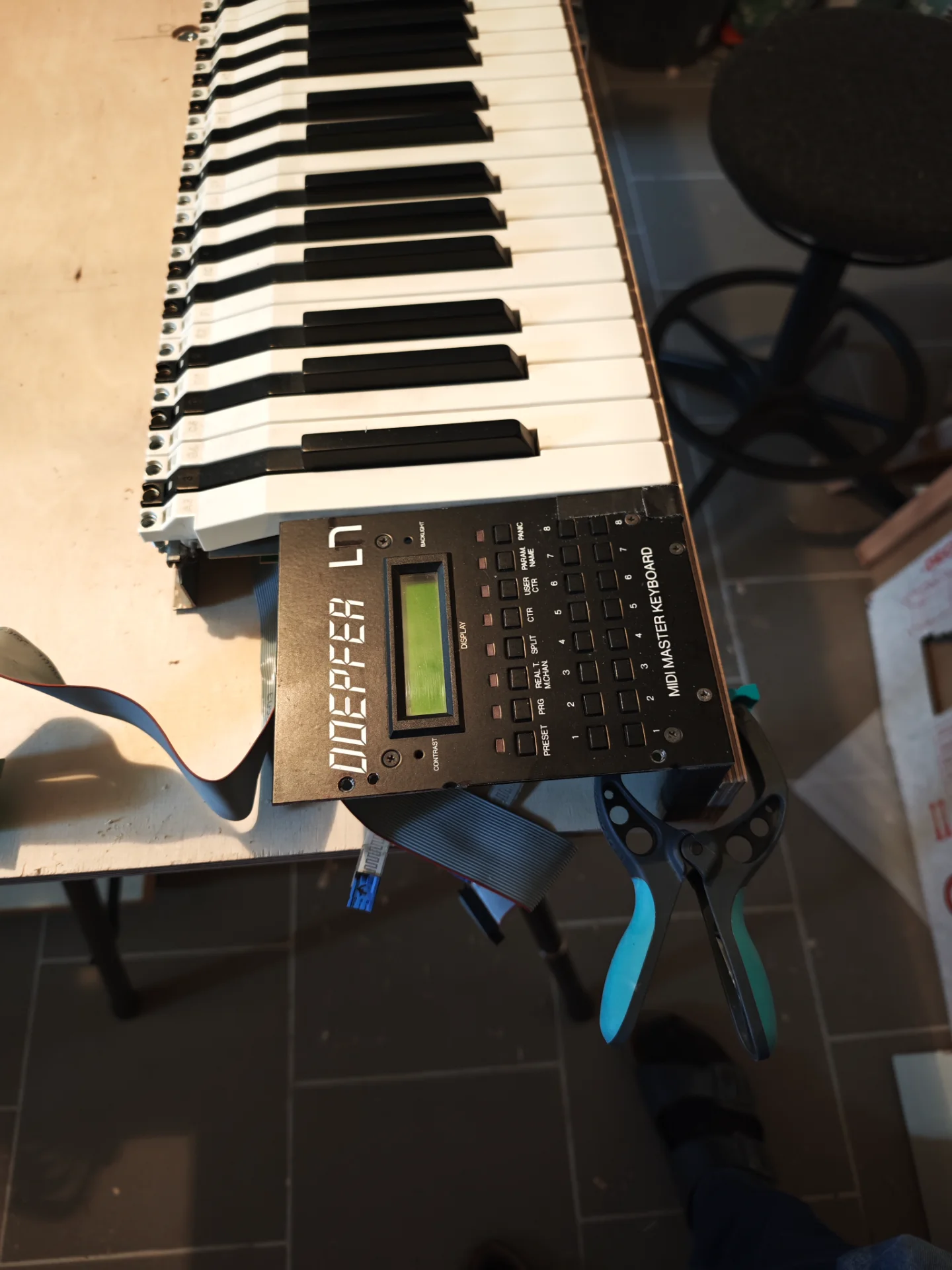

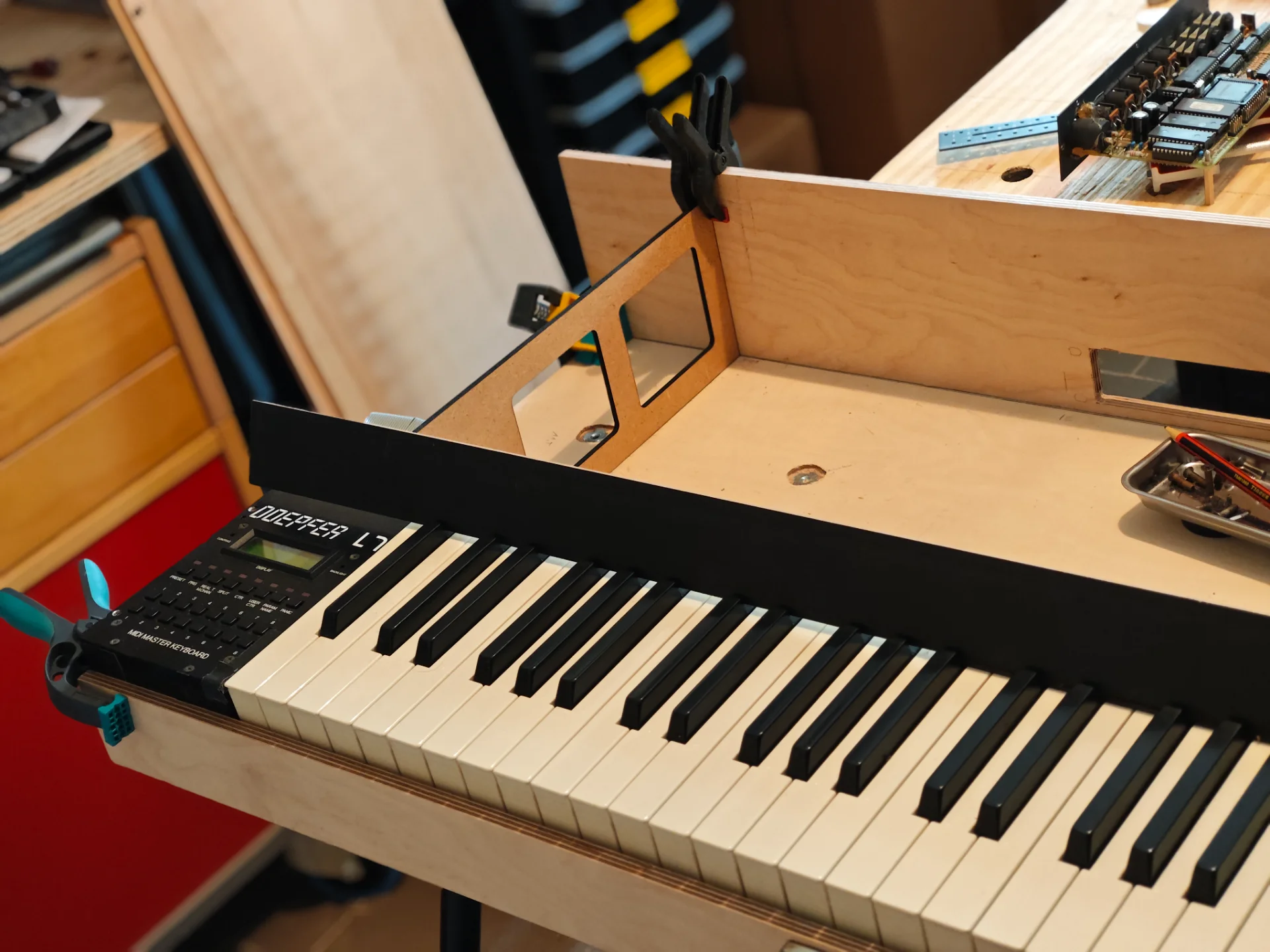

Hier mal als Platzhalter lose vor die Restoktave vom Doepfer gestellt - so ähnlich könnte dann später die Frontblende aussehen.



[stefan64]

Hallo Jens,
das sieht gut aus- aber furniert für Transport? Mir wäre das zu empfindlch, seit ich mal diesen sich mit seinem Madel vergnügenden Roadie von meinen Keyboardtaschen geholt habe.... meine Orgel habe ich geschliffen, in eine angenehme Farbe gebeizt (Hammond*=Kirsche) und dann mit 5/6 Schichten Parkettlack berollt, nur um eine Alternative zu nennen.
Ciao,
Stefan



[.Jens]

Das Ding werde ich wohl hauptsächlich/nur im eigenen PKW transportieren. Und dann werde ich schauen. Ein bisschen Patina darf die ruhig kriegen im Lauf der Jahre, und ich werde auch nicht das dünnste Furnier nehmen.
Wenn alle Stricke reißen und das doch schnell schäbig aussehen sollte, ist später dann Tolex oder Warnex ja immer noch eine Option.

Beitrag automatisch zusammengefügt: 08.01.26

Ach so, und dem Furnier hinterher einen klaren Schutzlack (Bootslack oder Parkett) verpassen werde ich vermutlich auch, das probiere ich dann aus, wenn ich mich für ein Furnier entschieden habe.
Gebeizt habe ich auch schon diverse Umbauten, das sieht aber IMHO nicht so schön aus wie direkt ein dunkles Holz.

Und als mutmachende Referenz habe ich ja meine fast 50 Jahre alte CX3, die ist ja nun letztlich auch nur furniert und da gehen auch keine Macken bis aufs Grundholz durch, obwohl die schon echt "roadworn" ist...



[Adson]

@.Jens : Ich bin schwer beeindruckt, was du so alles bauen kannst. Ich selbst bin leider handwerklich eine totale Niete. Aber ich bewundere Menschen, die so was können. Danke, dass du deine Arbeiten hier mit uns teilst

Das ist selbst beim nur theoretischen Mitlesen sehr interessant



[dr_rollo]

Bin gespannt auf ein Bild des fertigen Teils...



[.Jens]

ich auch! Das wird noch ein bisschen dauern. Das ist so ein Projekt, an dem ich jetzt nicht mit Hochdruck arbeite, sondern nach und nach so wie gerade Zeit und Lust da sind (Lust hab ich schon meistens, aber es gibt noch einige andere Baustellen).

Immerhin habe ich mir jetzt schonmal einen seit Jahren gärenden Wunsch für die Werkstatt erfüllt und einen Frästisch mit Anschlag in meine Werkbank eingebaut. Das dürfte für die nächsten Schritte einiges einfacher machen



[dr_rollo]

Nächstes Jahr werde ich in Ruhestand gehen, bis dahin will ich meine Werkstatt auch eingerichtet haben - das ist schon mal Ziel für dieses Jahr, und nächstes Jahr können dann Projekte wie dieses auch bei mir starten, endlich die Tastatur in meinem PC3X tauschen, mein altes Döpfer LMK umbauen, aber auch Gitarren bauen, oder Flightcases - da gibt es genug Ideen! Und ein 3D Drucker muss her ...
Ich hab ja mit dem Crumar Seventeen ein Top Stagepiano im Vintage Look. Aber da müssen auch die Beine verlängert werden (gute Anregung und Tipps hier!), und da ist auch noch viel Platz im Inneren



[taxman]

.. ich glaube ich muss bei mir noch einmal ran

Bin ran, … und sehr zufrieden, Danke für den Tipp, Glombi



[glombi]

Freut mich



[glombi]

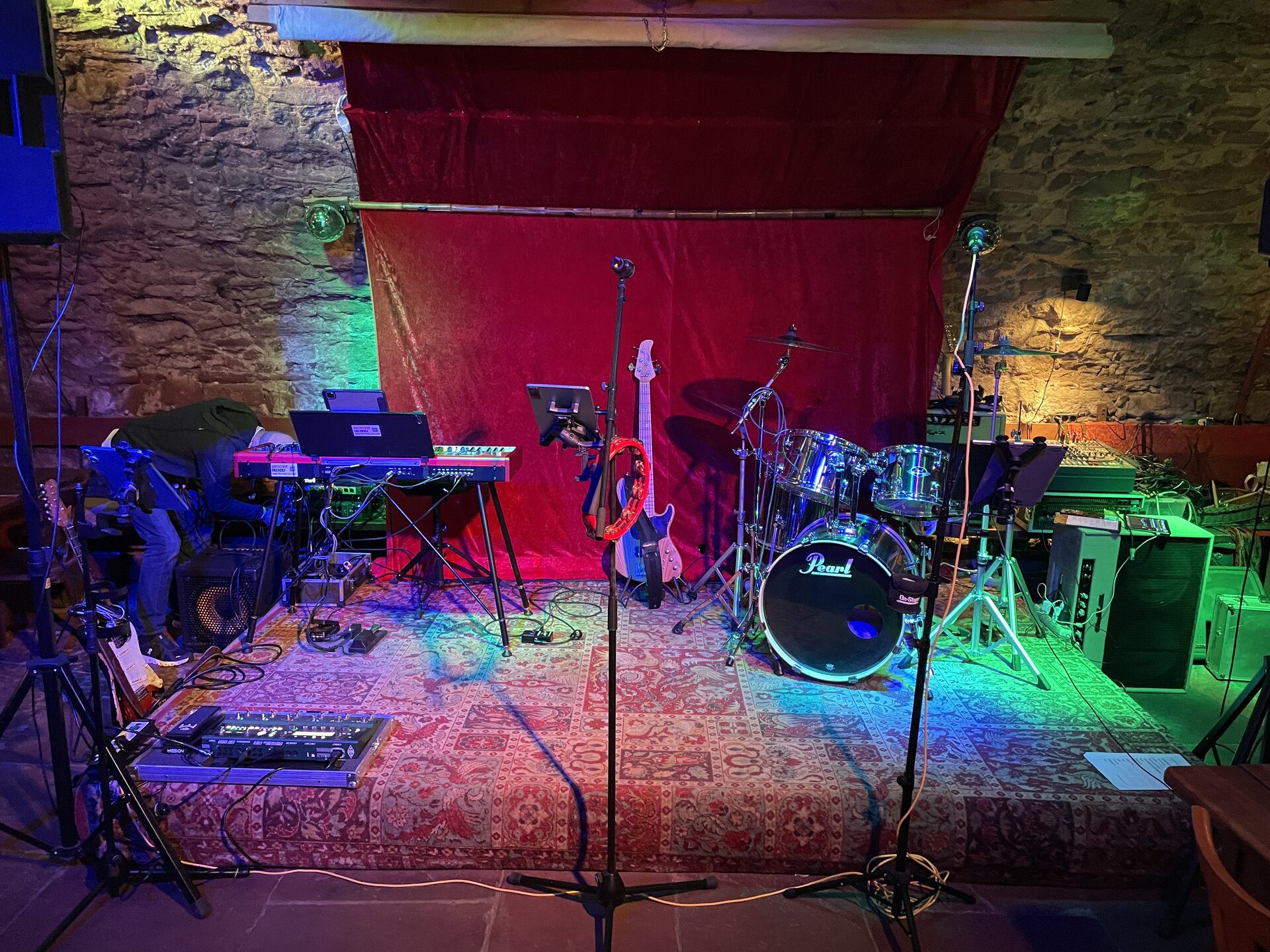

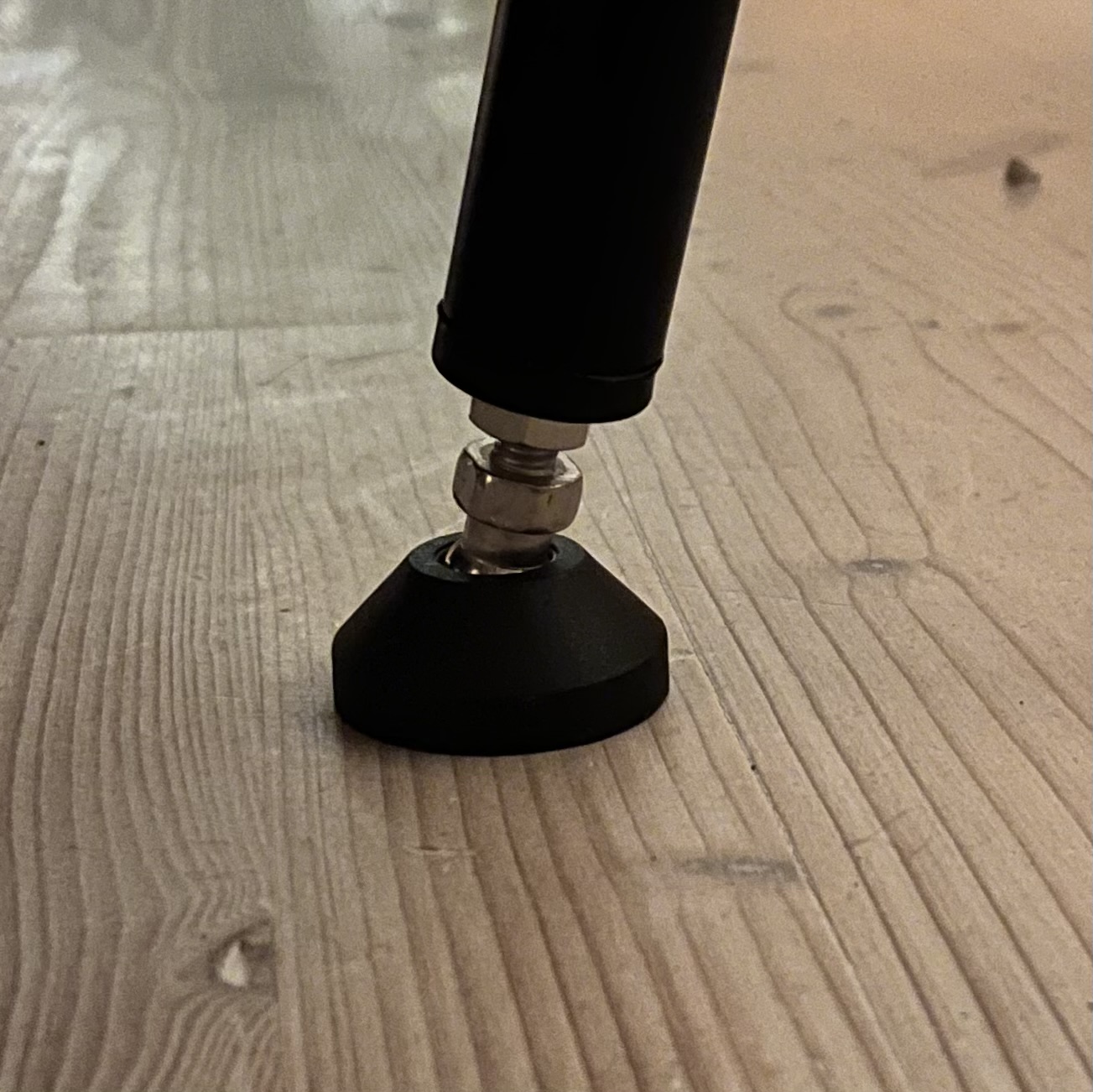

Der Nord Stand hat scheinbar noch mehr Schwächen bzw. Optimierungsmöglichkeiten. Gestern 2. Einsatz auf einer sehr kleinen Bühne. Sah gut aus. Auch die Ausgleichsmöglichkeiten sind sehr gut.

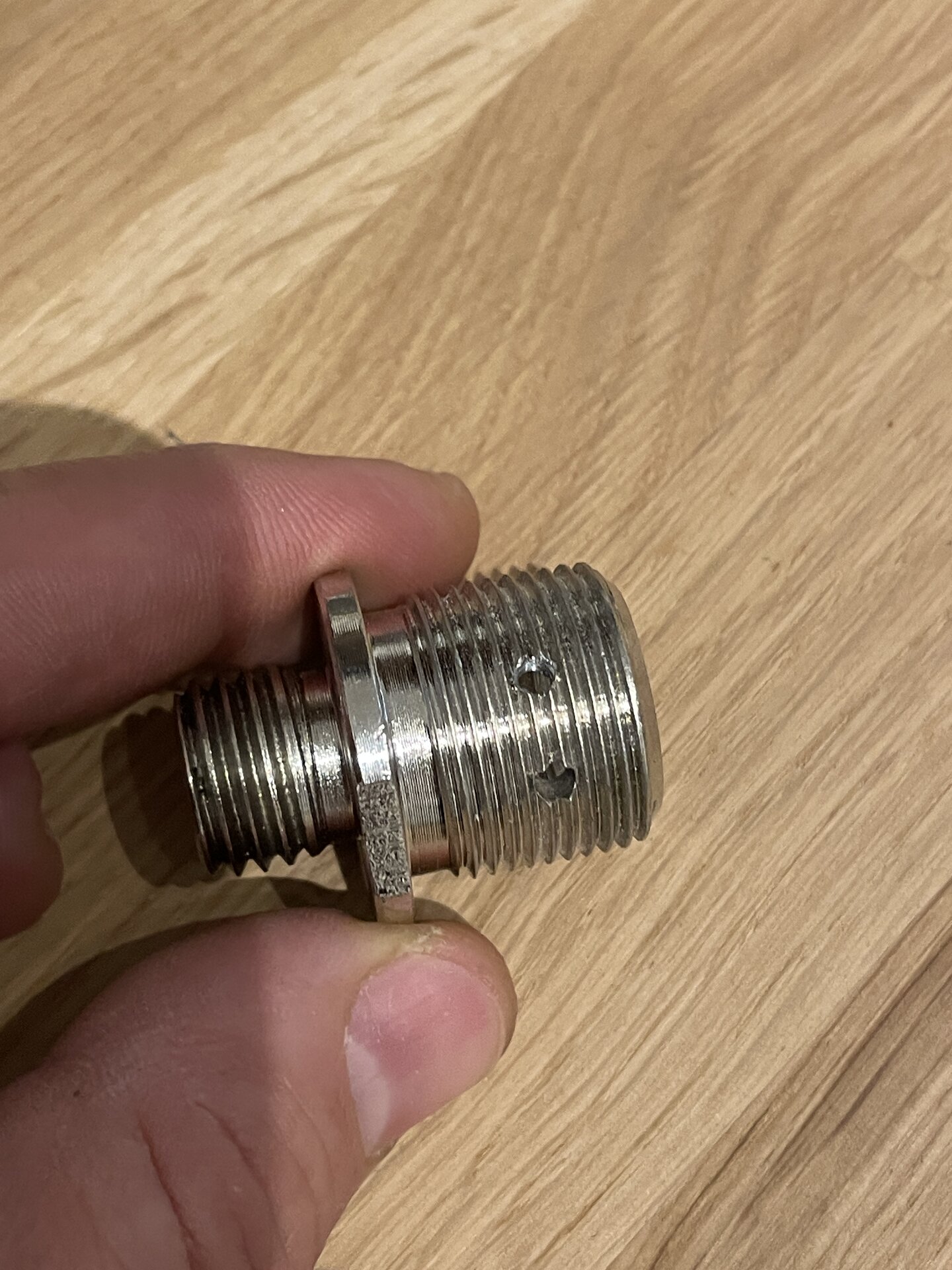

Aber bei Abbau um 1:00 Nachts hat sich ein Gewinde-Endstück aus einem Bein gelöst, und ist in der Befestigungsplatte stecken geblieben.

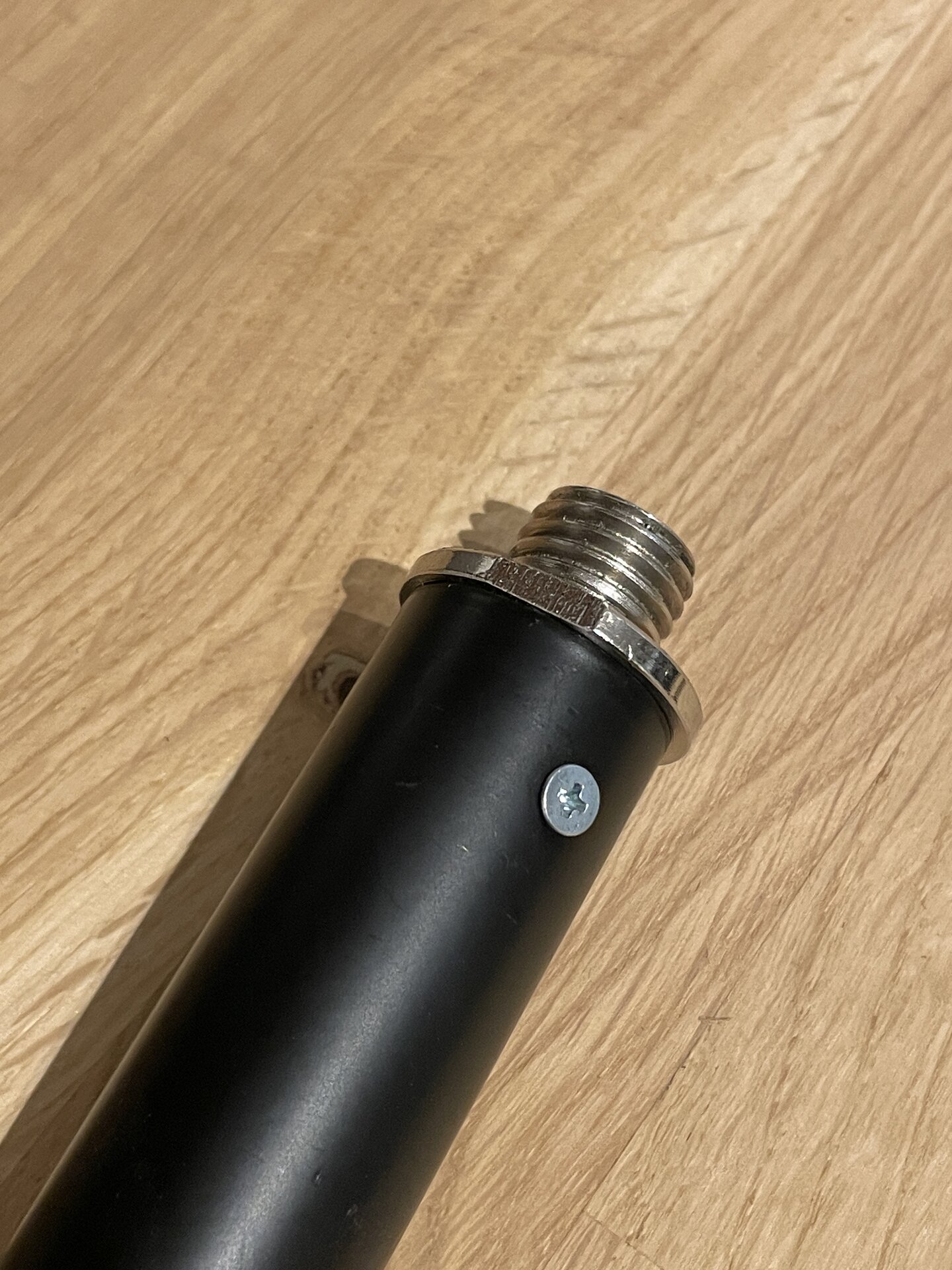

Hab's mir heute angeschaut. Erstens sieht man, wofür die Herstellkosten bei dem Teil draufgehen - chön lange Gewinde. Aber anscheinend war auch das Endstück bei der Montage nicht fest angezogen, und der Federstift, der an den anderen Stellen das Losdrehen verhindert, nicht oder nicht fest montiert.

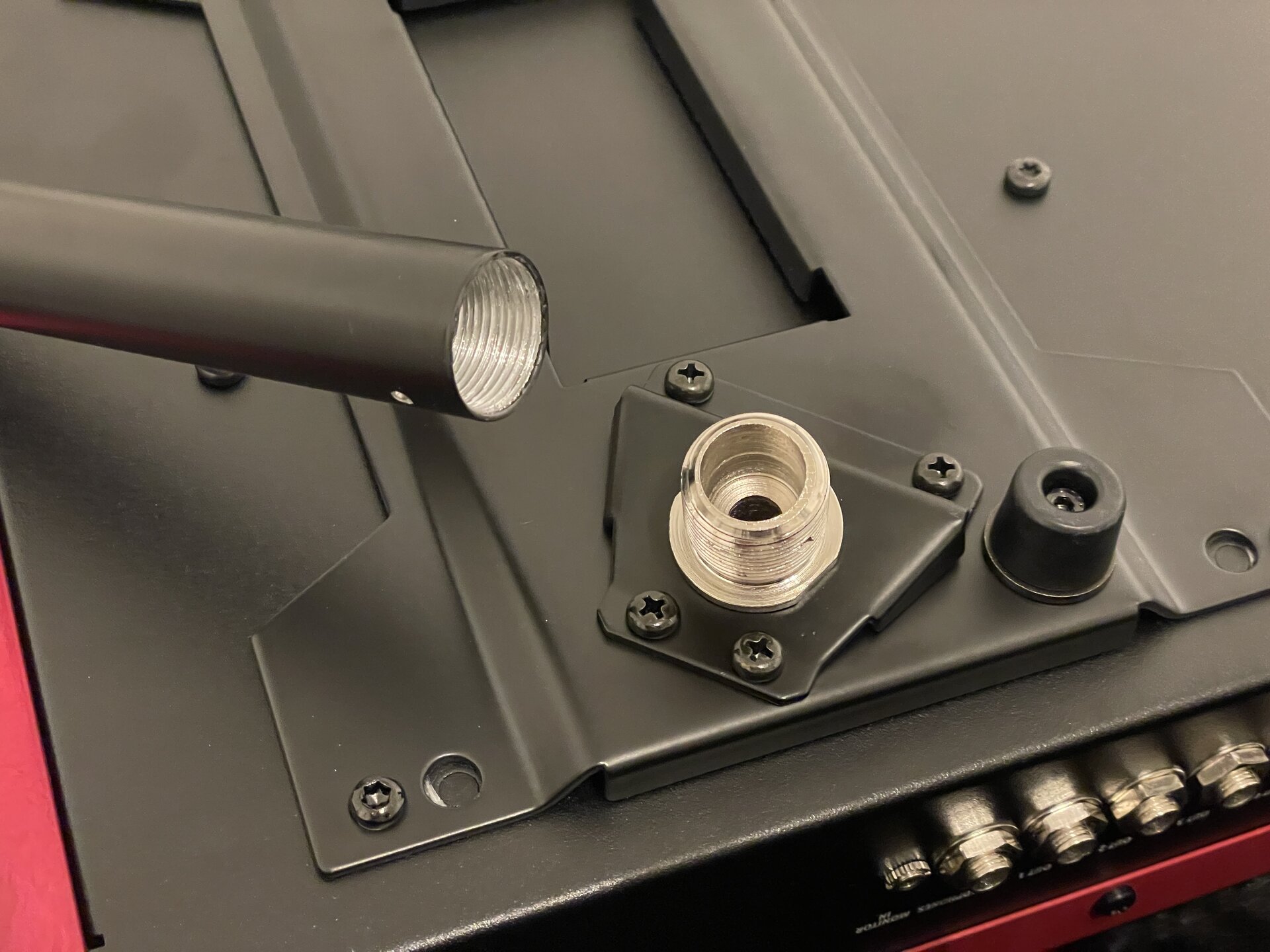

Da die Befestigungsbohrung nicht an der richtigen Stelle war, wenn das Endstück fest angezogen ist, und ich auch keine passenden Federstifte habe, habe ich an der richtigen Stelle ein M3-Gewinde geschnitten, und das Ganze mit einer Schraube befestigt. Vielleicht kommt da noch schwarzer Edding drauf.

Wofür ich jetzt noch eine schöne Lösung brauche, ist der Notenhalter, auf dem ich mein Tablet ablege. Den habe ich zwar schon in der Breite gekürzt, ist aber immer noch zu wuchtig.

Ich habe auch einen Halter von Etsy, den man an Stelle einer Orignial-Halterung für die Notenablage anbringen kann. Der ist mir aber zu weit außermittig, und außerdem hat der kein Loch für die Notenablage, falls man die doch mal für Noten braucht.

Gruß,
glombi



[.Jens]

Mal wieder ein kleines Update von mir. Erstmal waren zwischendurch noch ein paar andere Projekte dran, aber jetzt ist mal wieder ein bisschen Bewegung drin.

Ermutigt von den ersten Furnierversuchen habe ich mir jetzt ganz mutig mal eine Rolle Furnier bestellt und werde mal sehen, wo mich das hinführt. Wenn es dann am Ende doch noch ein Case braucht oder evtl. irgendwann den Plan C Warnex obendrüber gibt, das werde ich sehen. Jetzt ist erstmal der Weg das Ziel und was die KI mir als Vorschau erzeugt hat, ist mir den Versuch wert:

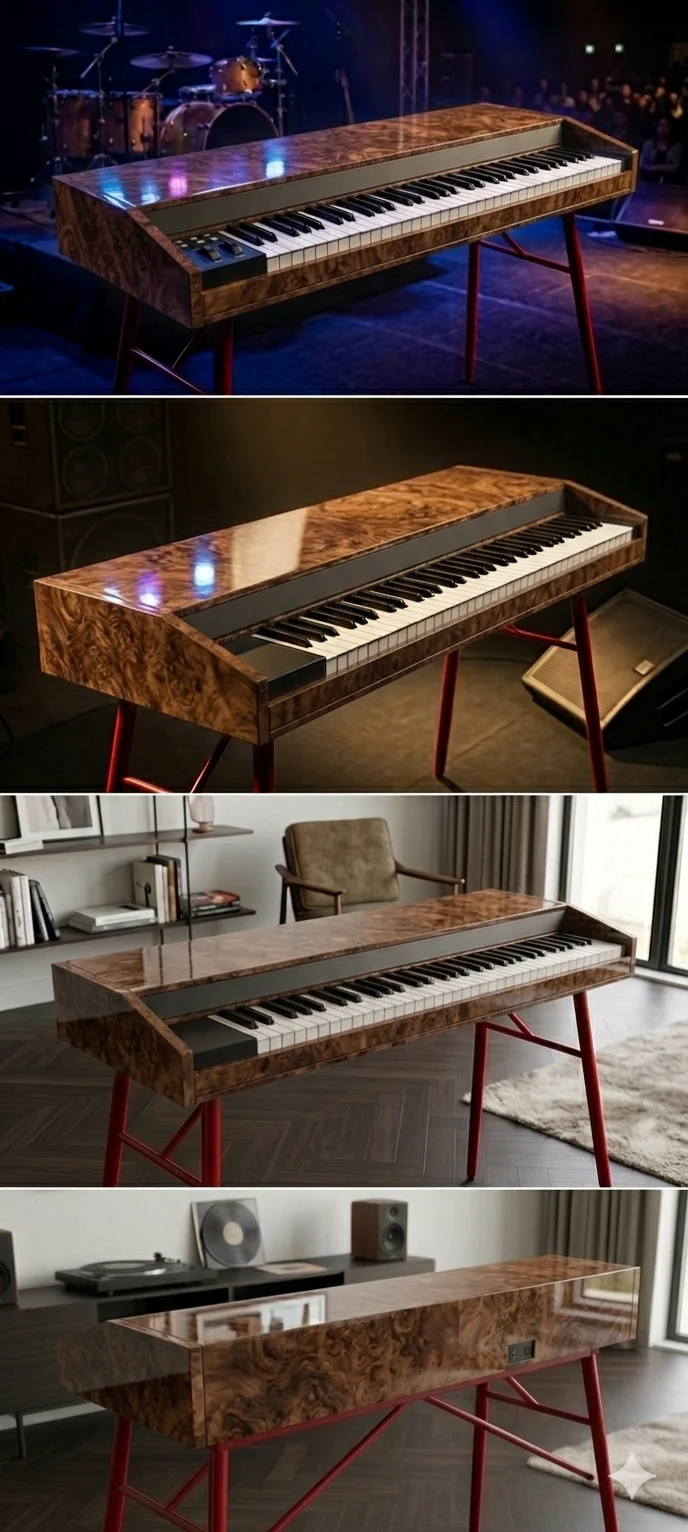

Ob ich das so hochglänzend hinbekomme, ist gar nicht entscheidend. Aber es spornt an.

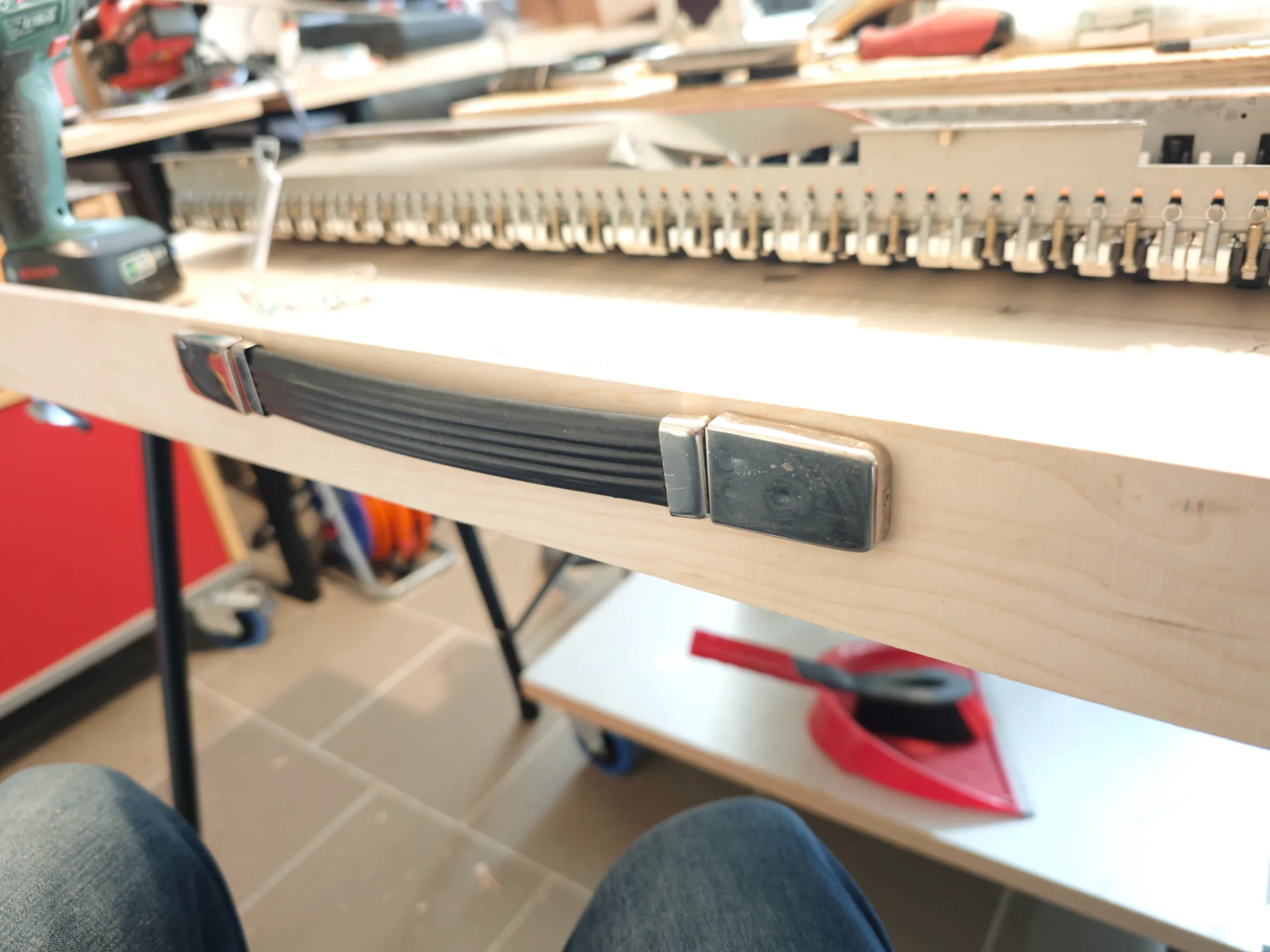

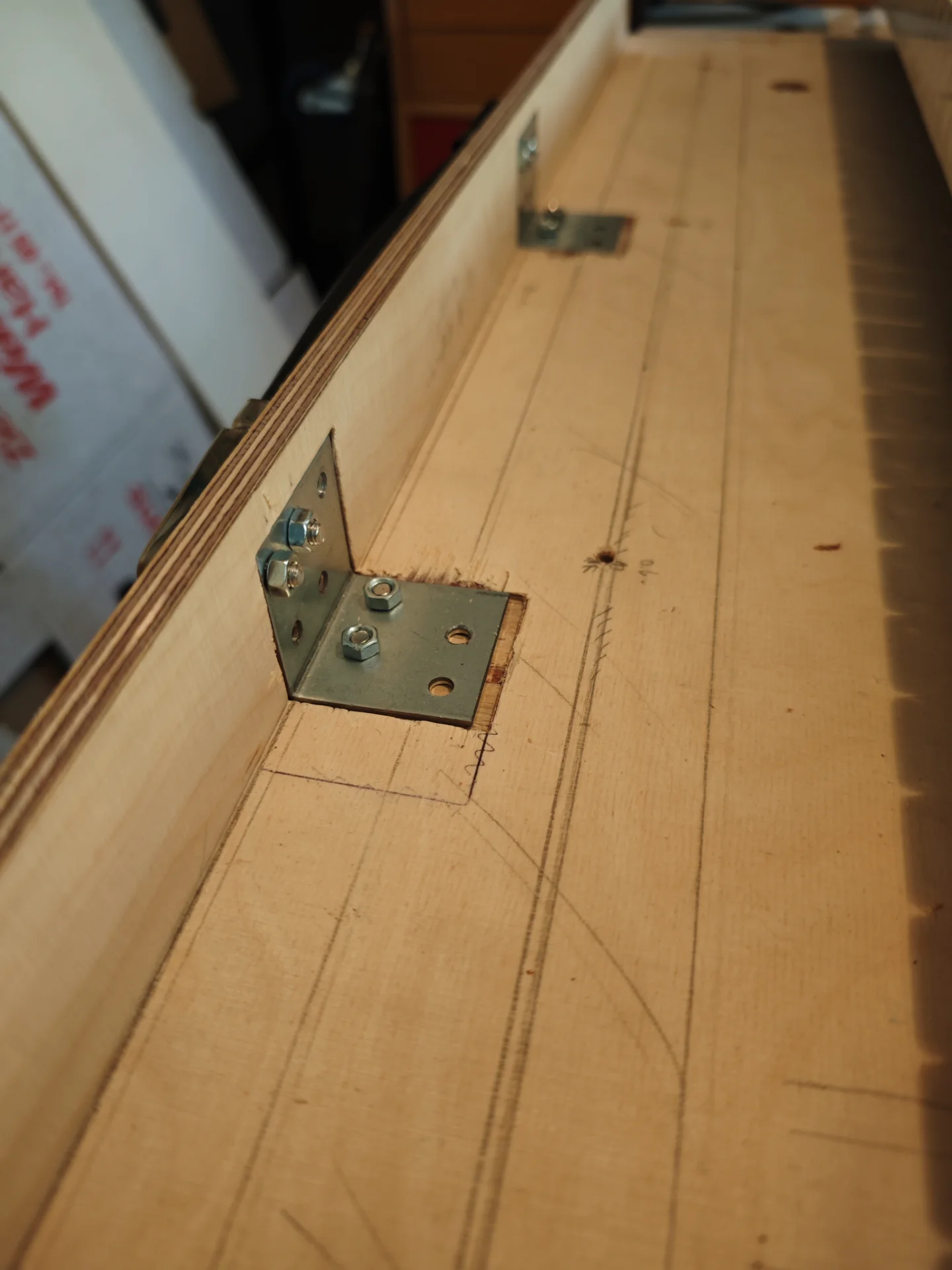

Mittlerweile sind auch die ersten kniffligen passgenauen Aufgaben erledigt, indem ich mir in Bodenplatte und Front Taschen für Winkel eingestemmt habe, die das Gewicht in die Bodenplatte ableiten, wenn das Teil nachher am Griff getragen wird. Versenkt deswegen, weil sonst der Tastaturrahmen nicht passt, der soll plan auf der Bodenplatte aufliegen.

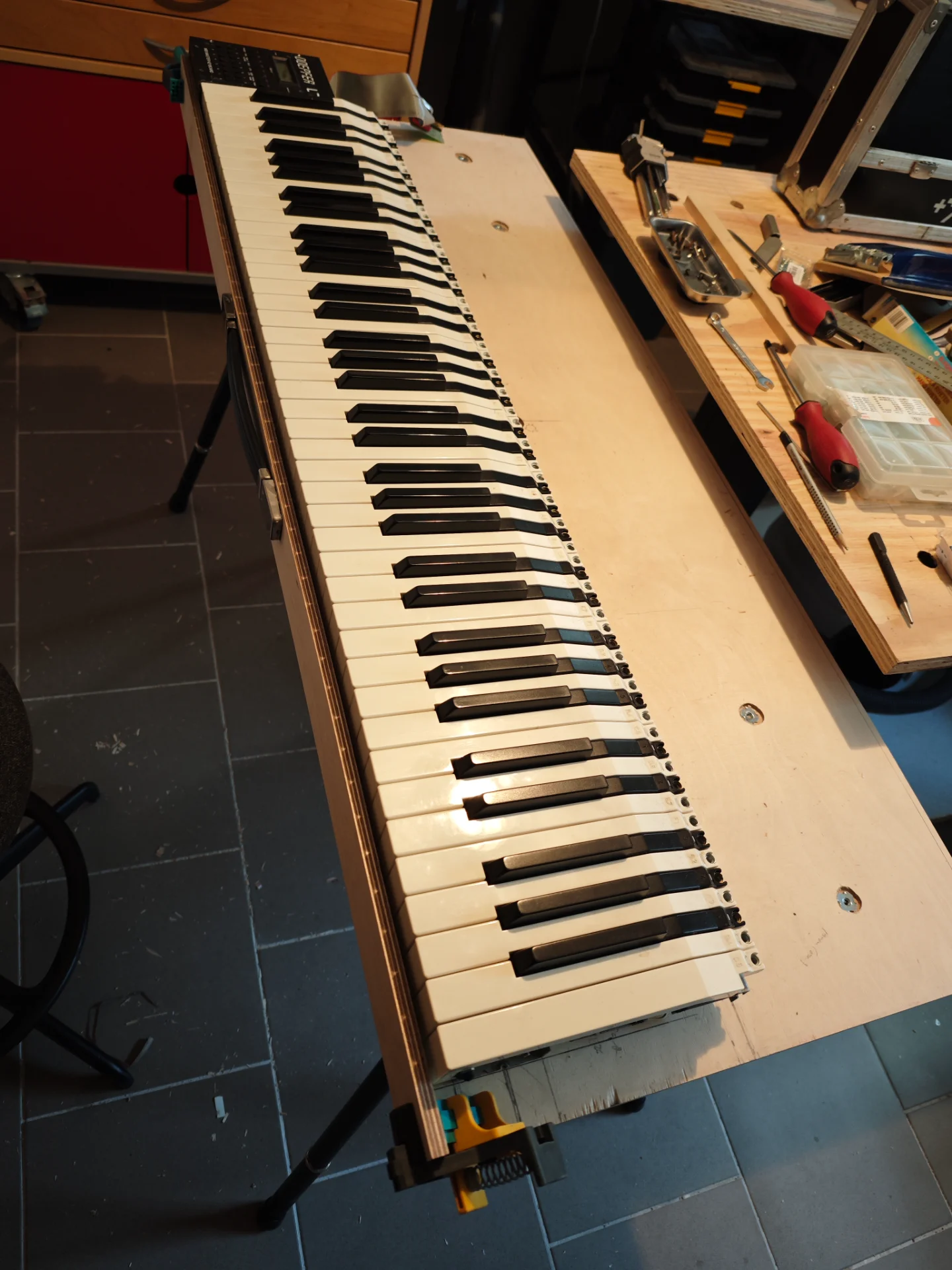

Probeeinbau von Tastatur und Front mit Griff ist erfolgreich gewesen, jetzt wird es nach hinten und oben erstmal einfacher, bevor die Elektronik dann nochmal Tricky wird - und das Furnieren und Finish natürlich.



[mix4munich]

Alter Verwalter, das wäre cool, wenn Du das so hinbekommst!



[.Jens]

Nächste Woche dürfte ich soweit sein, dass ich mal ein Probestück furnieren, die Kanten bearbeiten und dann lackieren kann. Ich bin selbst sehr gespannt.



[taxman]

Das wird ja ein Sahneteilchen



[hervshahn]

Das glaube ich auch, bin auf das Endergebnis gespannt



[.Jens]

Naaa, beim Probefurnieren bin ich doch noch nicht angekommen...

Erstmal möchte ich doch die Teile fürs Gehäuse einmal alle haben und probeweise zusammen"stecken", dann weiß ich auch, wo ich ggf. noch mit grobem Werkzeug dran muss

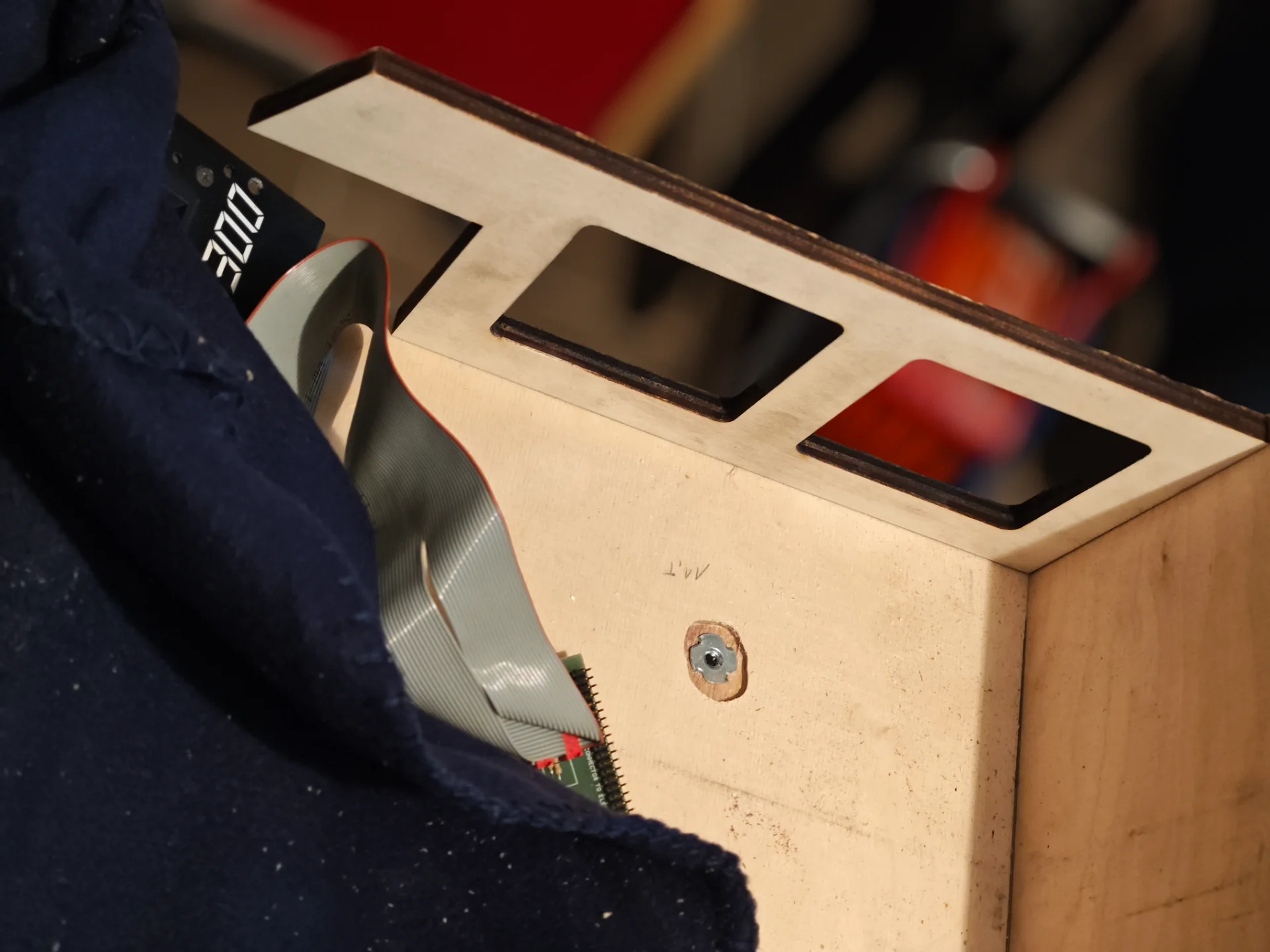

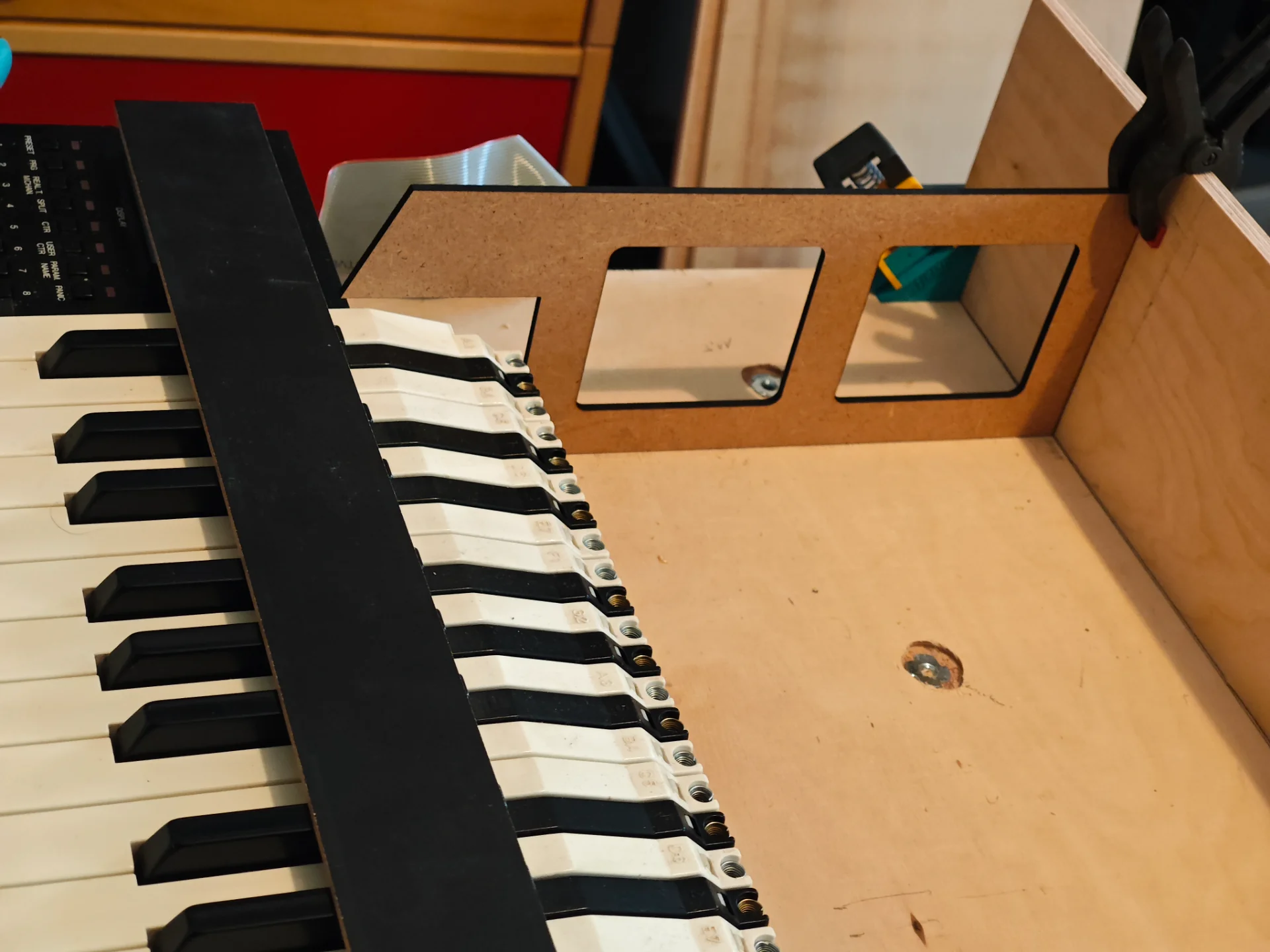

Der Ausschnitt für das Anschlusspanel hinten ist fertig, und ein Probeteil aus MDF für die "Spanten", die ich innen zur Stabilisierung einleimen möchte. Die tragen später auch das Frontpanel - aber gut, dass ich das einmal probegeschnitten habe, ich hab mich nämlich doch tatsächlich um die 3mm Frontplattendicke vertan, das muss noch eben diese 3mm gekürzt werden vorne.



Von diesen Spanten (später dann 9mm Sperrholz) kommen zwei direkt innen an die Seitenwangen später, und zwei oder drei weitere auf der Breite verteilt. Allerdings werde ich wohl die Wangen später mit Schrauben von innen befestigen müssen, sonst kriege ich die Tastatur nie wieder raus. Oder die inneren Spanten werden geschraubt, das ist die andere Alternative...

Aber so kann man dann schonmal die spätere Optik von der "Spielerseite" erahnen...



[.Jens]

Weiter geht's: die Verstrebungen für innen sind angepasst und lassen sich zum Glück auch in 9mm Sperrholz immer noch gut schneiden:

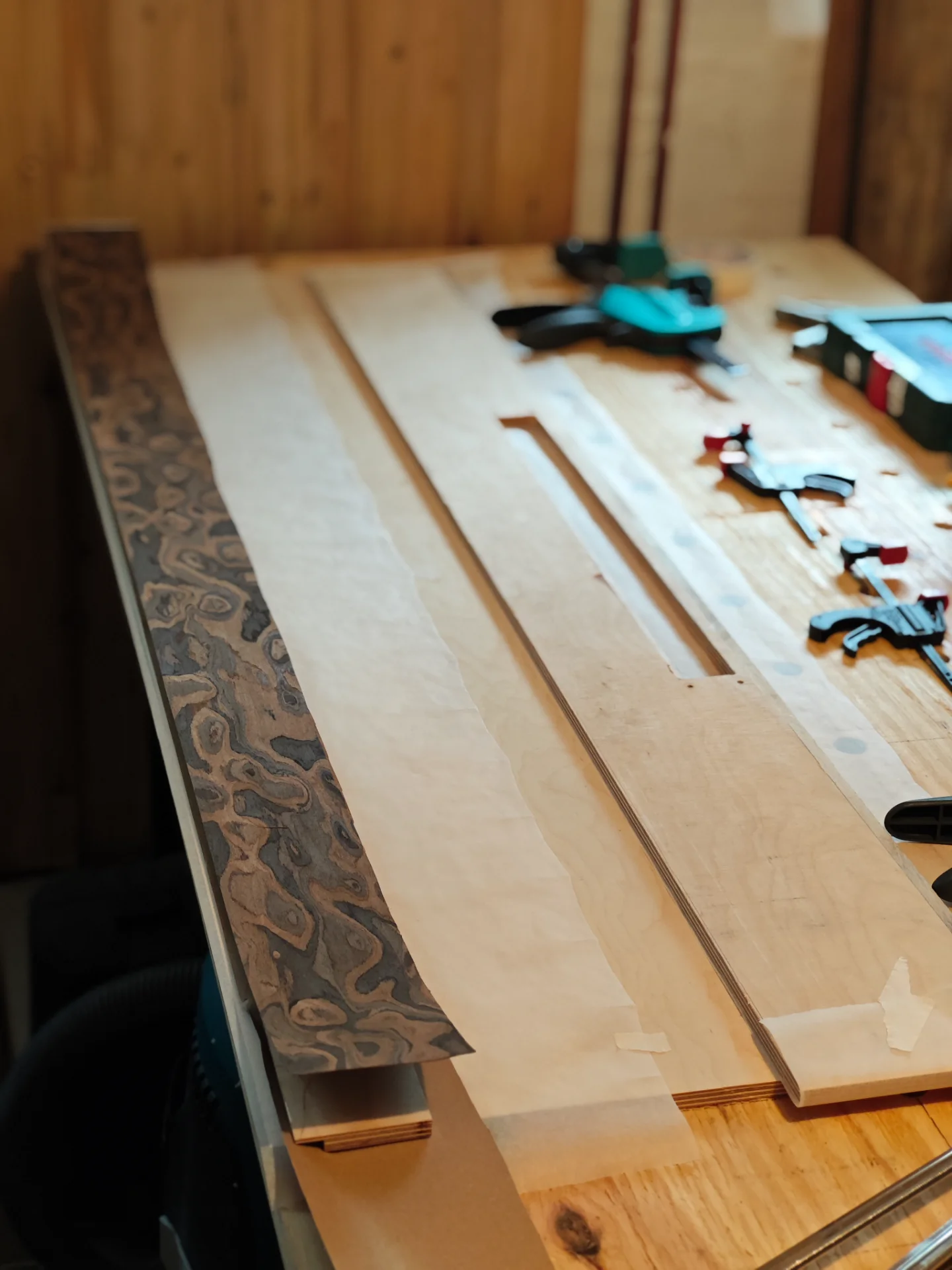

Und dann hab ich mich mal getraut, die Rolle Furnier aufzumachen - getraut deswegen, weil es dann jetzt flach liegen bleiben sollte und damit bis zum Ende der Furnierarbeit (oder zumindest dem finalen Zuschnitte) den größten Teil der Werkbank blockiert. Geil!

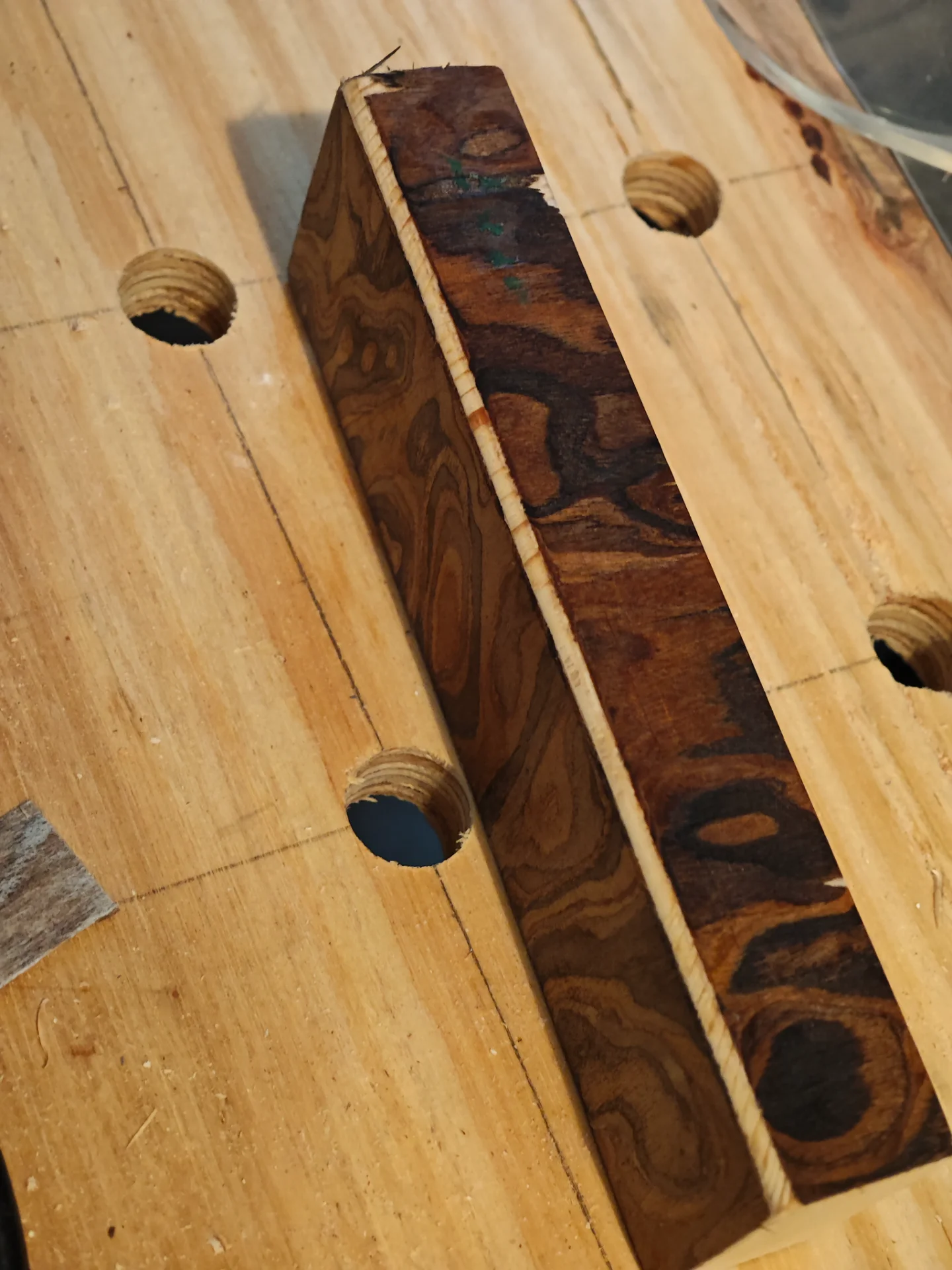

Und dann mal ans Werk gemacht und ein Probeklötzchen furniert - die Idee, da dann Radien dranzufräsen bei den Wangen (und bewusst dass helle Holz dort als Kontrast stehen zu lassen), habe ich nach dem Versuch verworfen - sieht nicht schön aus.

Dann werden die Kanten eben "hart" bleiben. Das Furnier scheint robuster zu sein als gedacht, das sollte es bei pfleglichem Umgang dann abkönnen.

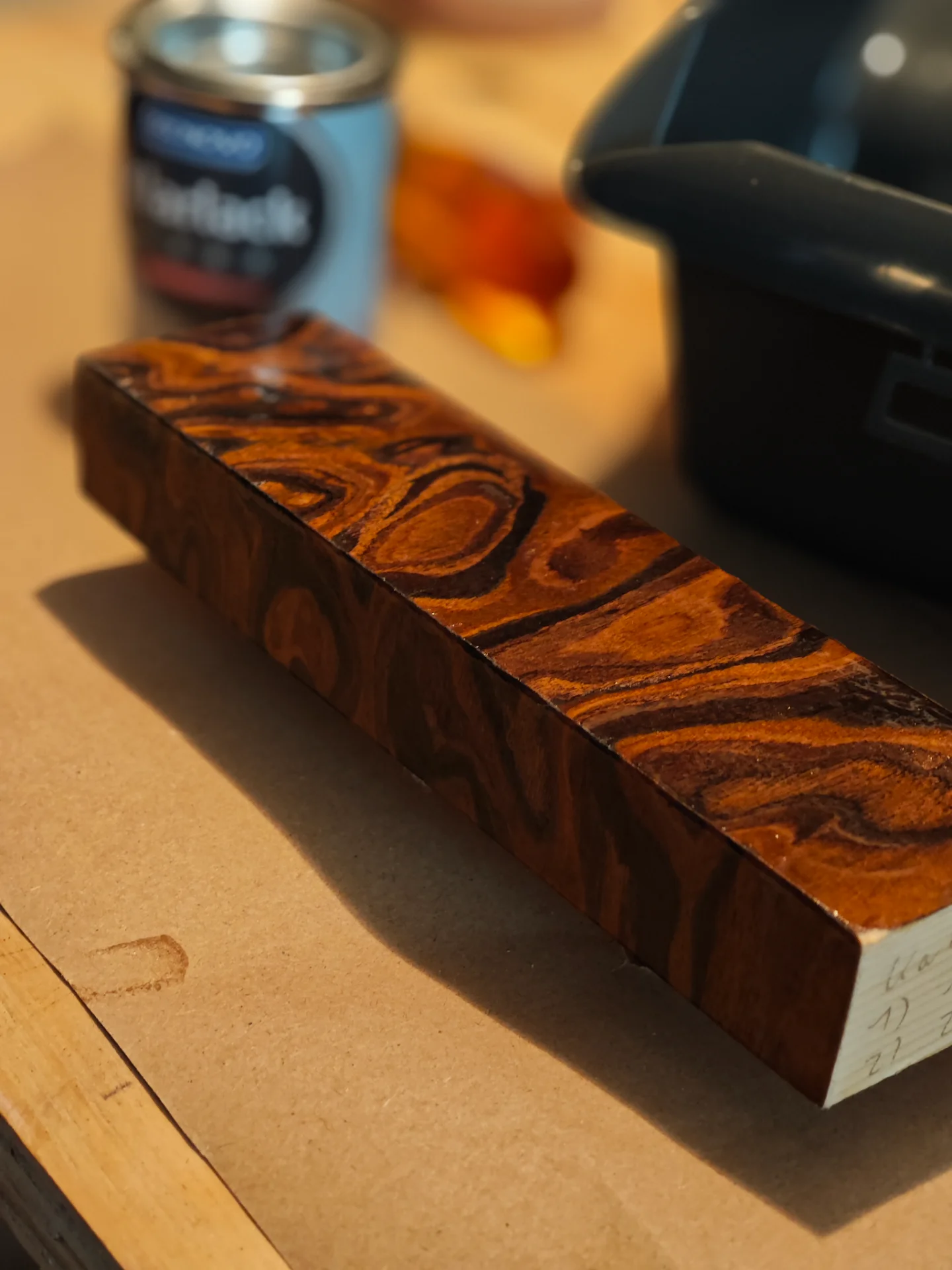

Jetzt gerade trocknet die erste Lackschicht auf dem Probeteil, und vom Anfeuer-Effekt der Maserung bin ich schonmal schwer begeistert.

In ein paar Tagen werde ich wissen, ob ich das mit dem Glanz hinkriege oder doch lieber auf Matt umsteige.

Und in der Zwischenzeit werde ich dann die ersten "richtigen" Teile furnieren und zum Lackieren bereit legen. Spannend!



[.Jens]

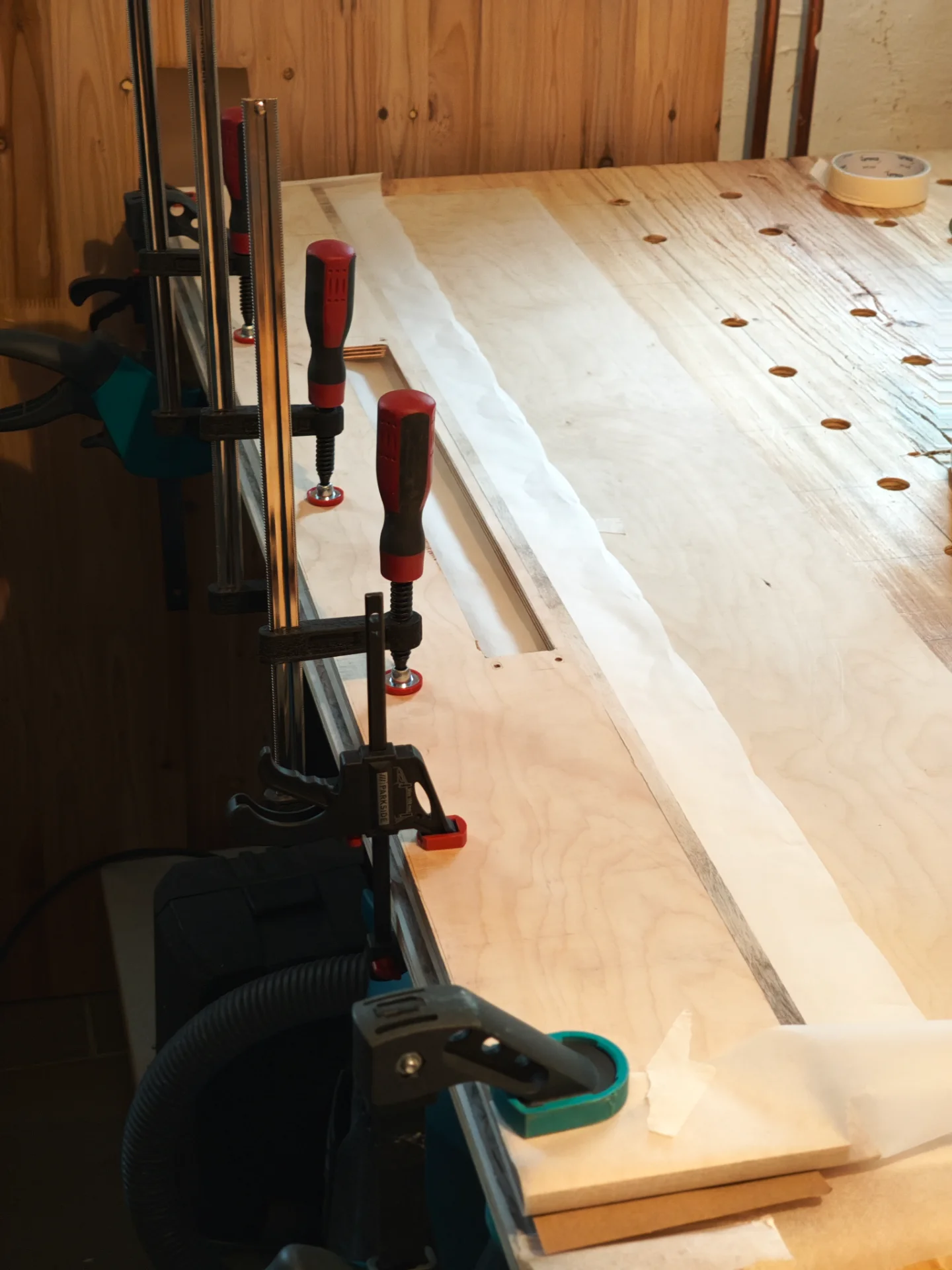

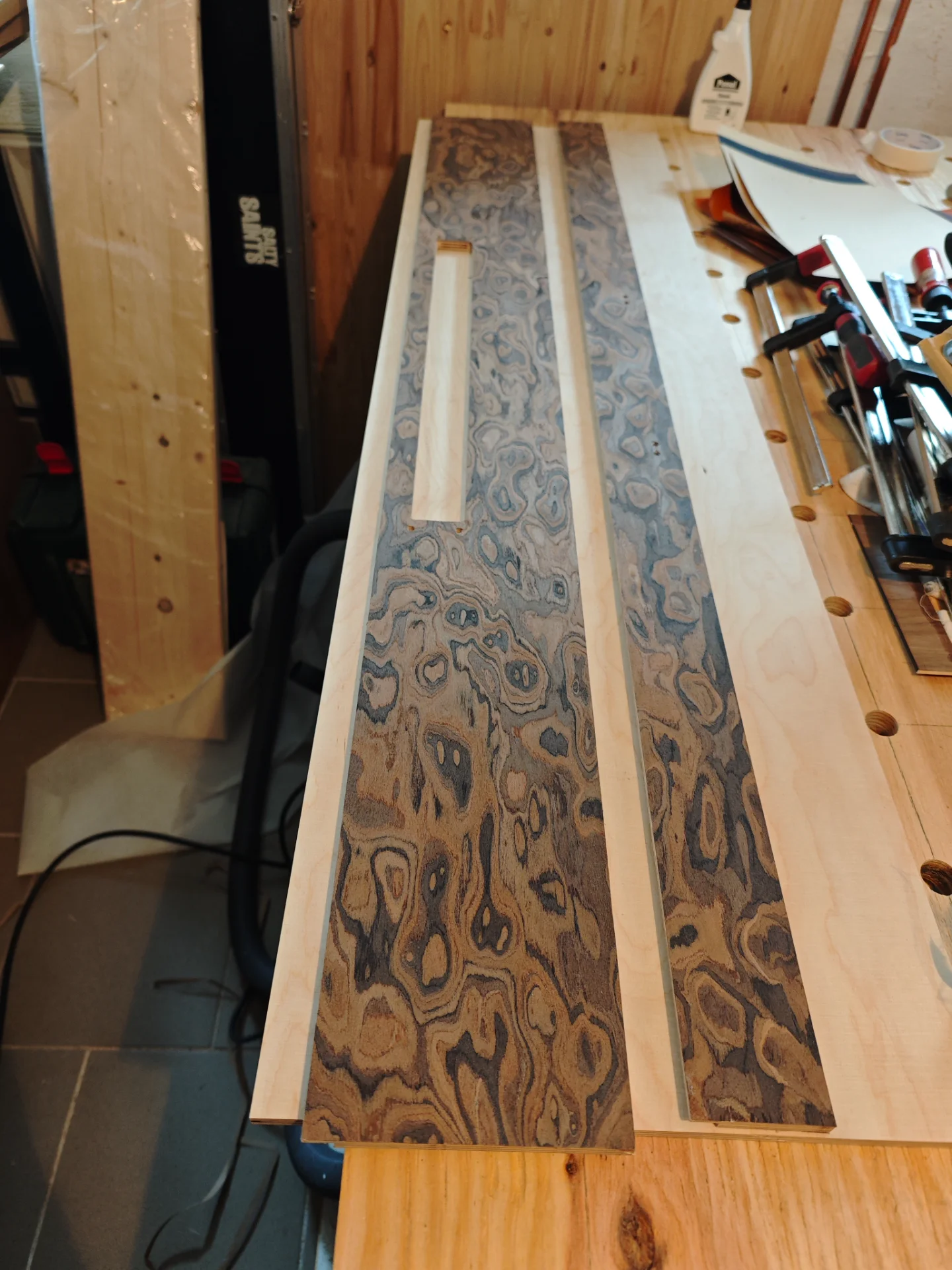

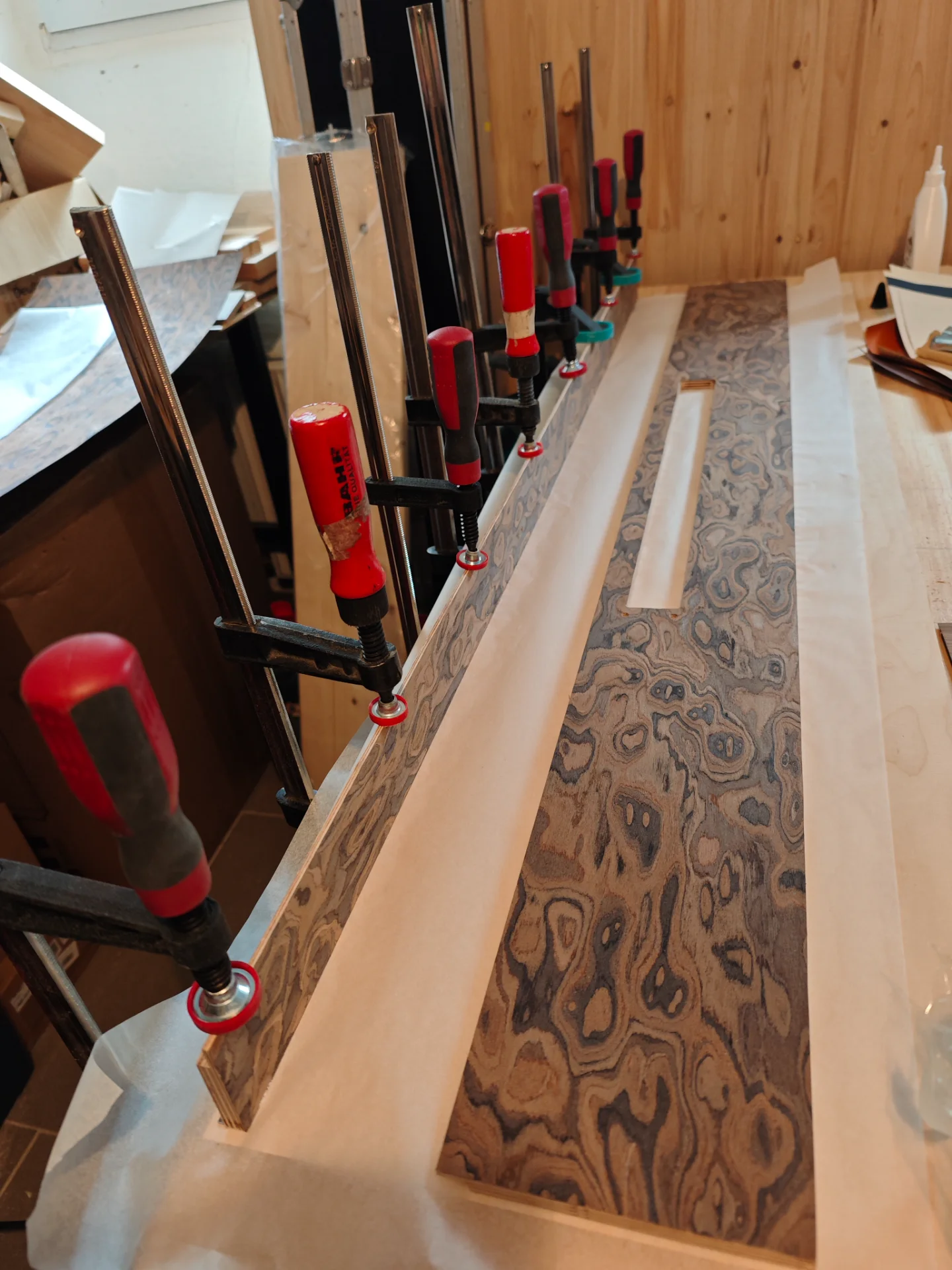

So, zweite Lackschicht darf trocken werden und inzwischen liegt schonmal das erste Teil zum Furnieren in der "Presse"...



[.Jens]

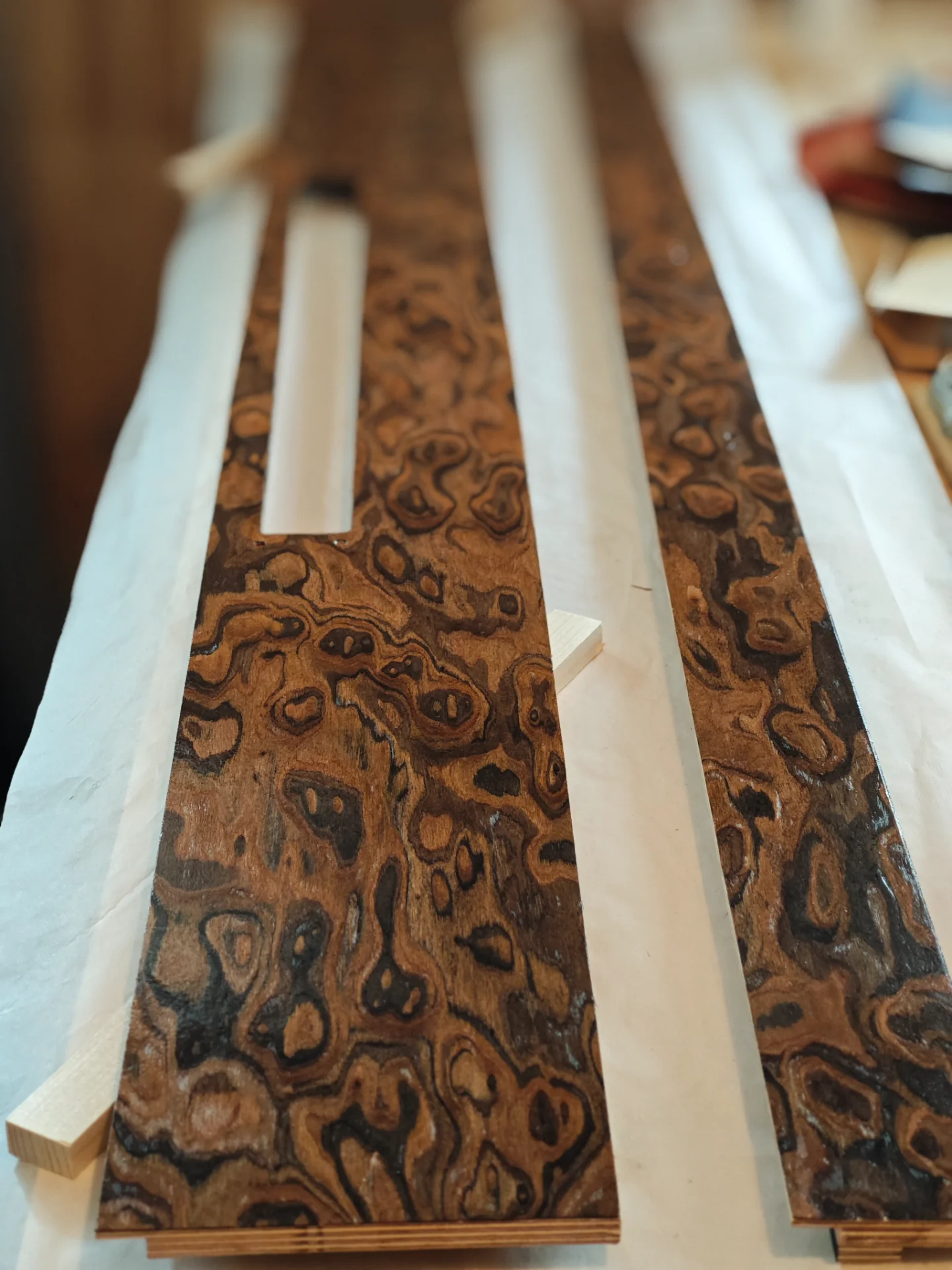

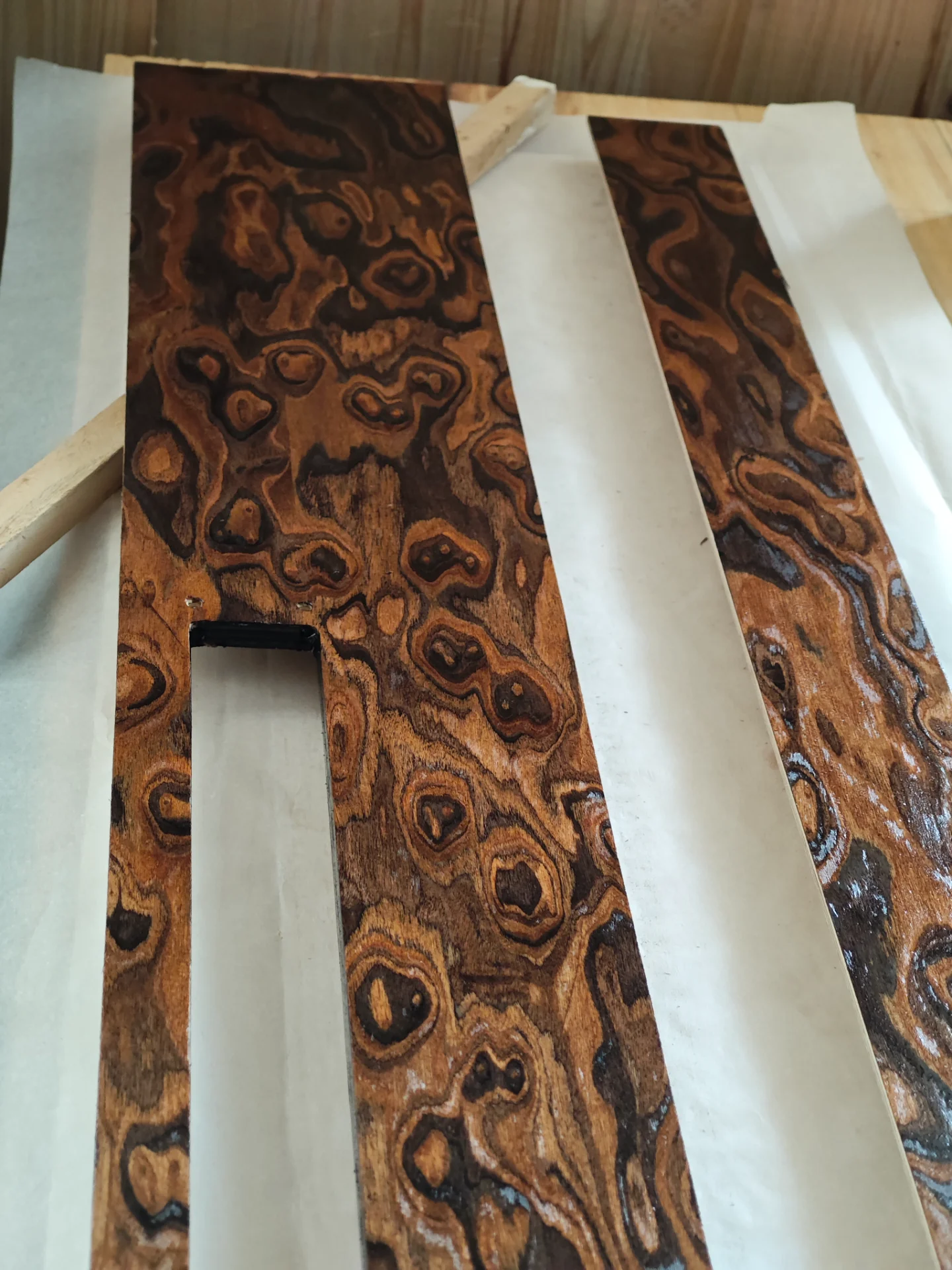

Tadaa, die ersten Teile sind erfolgreich furniert und "entgratet"! Die Frontblende kriegt auch noch einen Streifen auf der Stirnkante, da guckt man später drauf.



[.Jens]

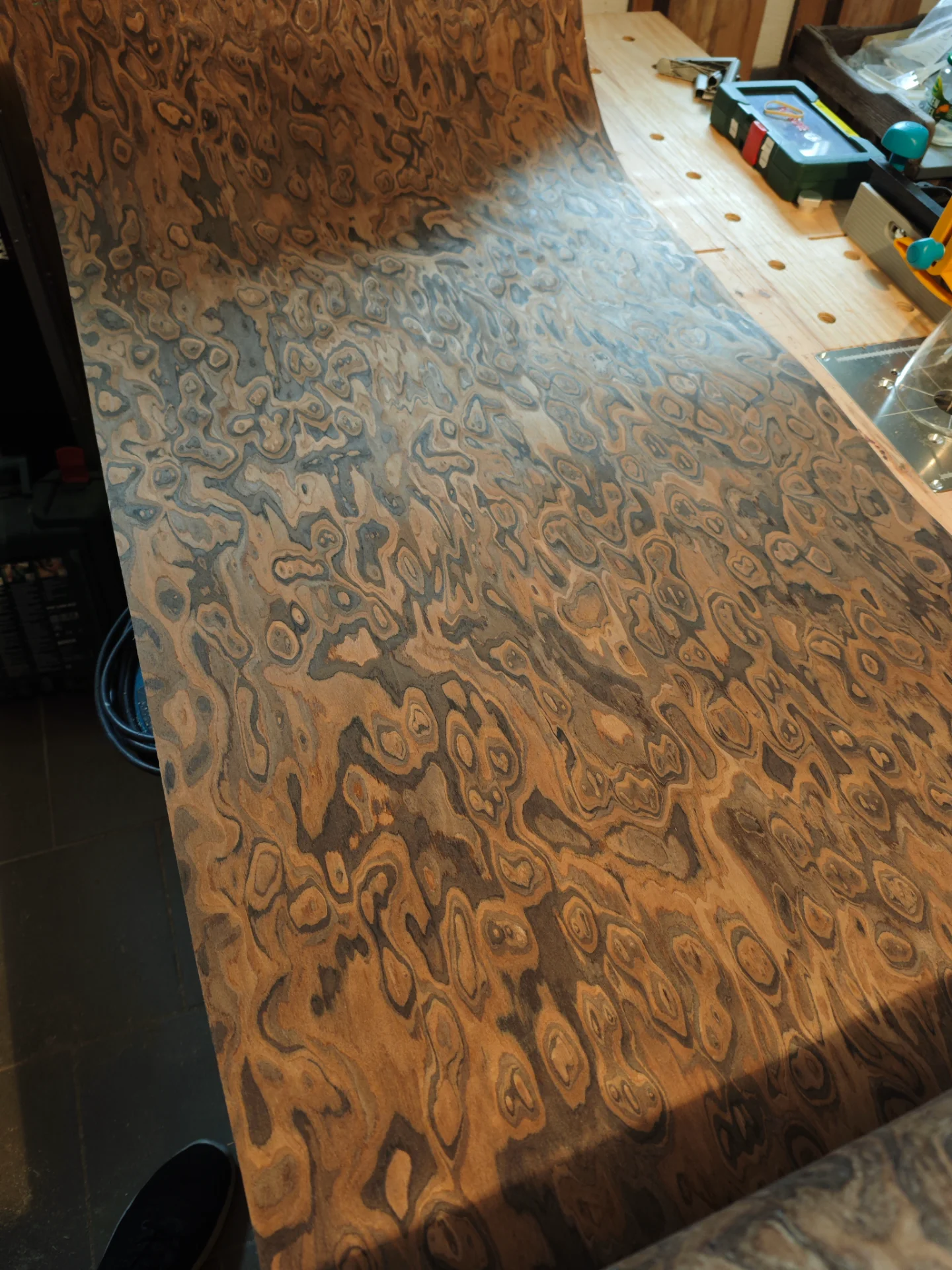

Wooohooow! Ohne Worte
