Drumulator Cinch-Stecker heizt sich auf

[Guitarsound1705]

Hallo Zusammen, ich besitze seit neustem einen EMU Drumulator. Heute habe ich ihn an den Einzelausgängen verkabelt für eine Multitrack Aufnahme. Mir fiel auf dass die Chinch Stecker, die ich am Drumulator stecken hatte ziemlich warm wurden bzw. bis kurz vor heiß waren beim abziehen (meine Stecker sind im Gegensatz zu normalen Chinch Kabeln aus Metall). Ich hatte auch auf einem Kanal ein komisches Störgeräusch, dass so klang wie wenn man an einem Kabel wackelt, habe aber nicht am Kabel gewackelt (immer wieder zufälliges Knistern aber kein durchgehendes Rauschen).
Die Aufnahme hat aber sonst ohne Probleme funktioniert glücklicherweise.
Vielleicht hatte ja jemand schonmal ein ähnliches Phänomen oder kann mir weiterhelfen ob das normal ist oder ob ich den Drumulator in die Reparatur geben sollte.



[scenarnick]

Wenn ein Audio Stecker einer unsymmetrischen Leitung heiß wird, dann fließt darüber ein (zu hoher) Strom. Das deutet zunächst mal auf einen Fehler hin. Du sagst nicht, in was Du das Kabel gesteckt hast (als was auf dem anderen Ende saß). Darum muss ich hier etwas raten, aber was ich an Deiner Stelle mal als erstes probieren würde wäre eine DI Box zwischen den Drumulator und dem verbundenen Gerät, um sie galvanisch zu trennen (Ground Lift). Das sollte wahrscheinlich auch das Störgeräusch beheben.

Trotzdem kann es bei einem solch alten Gerät natürlich sein, dass das Netzteil nicht mehr so in Ordnung ist und vielleicht da auch Potential auf den Audio Buchsen liegt. Die DI Box würde also hier einen Geräte-Fehler maskieren. Eine Durchsicht schadet sicherlich nicht, allein schon für die Betriebssicherheit.



[nasi_goreng]

Mir fiel auf dass die Chinch Stecker, die ich am Drumulator stecken hatte ziemlich warm wurden bzw. bis kurz vor heiß waren beim abziehen

Die werden aber nicht vom Lüfter eines Laptops oder eines anderen Gerätes angeblasen?



[Guitarsound1705]

Hey, Dankeschön für eure Antworten.
@scenarick Danke für deine detaillierte Antwort und am anderen Ende war mein Mischpult

@nasi_goreng Ausgeschlossen, habe den Drumulator extra so platziert dass er genug Platz haben sollte warm zu werden.



[rolandt]

den Drumulator extra so platziert, dass er genug Platz haben sollte, warm zu werden.

Hä? wie jetzt?

oder meintest Du : " nicht warm zu werden"



[scenarnick]

und am anderen Ende war mein Mischpult

Das hab ich mir fast gedacht



[Guitarsound1705]

Hä? wie jetzt?

oder meintest Du : " nicht warm zu werden"

Da ja der Drumulator im Betrieb eh eine gewisse Wärme produziert, habe ich ihn extra so platziert dass er mit Abstand zu anderen Geräten steht und somit von keinem anderen Gerät wärme aufnehmen kann. Also dass die Möglichkeit dass die Chinch Stecker sich Aufheizen durch eine andere Quelle ausgeschlossen ist.

Beitrag automatisch zusammengefügt: 17.03.26

Google Gemini meinte ich solle zum testen einen Chinch Stecker einstecken und das andere Ende mit einem Multimeter ausmessen. Wenn ich einen Wert bekomme von 0V ist alles in Ordnung, wenn dort Spannung anliegt wäre es möglich dass durch einen Defekt Spannung vom internen Netzteil fälschlicherweise weitergeleitet wird. Macht das Sinn ? Bin doch bei wichtigeren Themen Freund von zweiten menschlichen Meinungen



[Prospero]

Eine Phantomspannung/-speisung vom Mischpult liegt nicht zufällig an?



[Guitarsound1705]

Dachte ich mir auch schon und hab ich gecheckt, war nicht an.



[chris_kah]

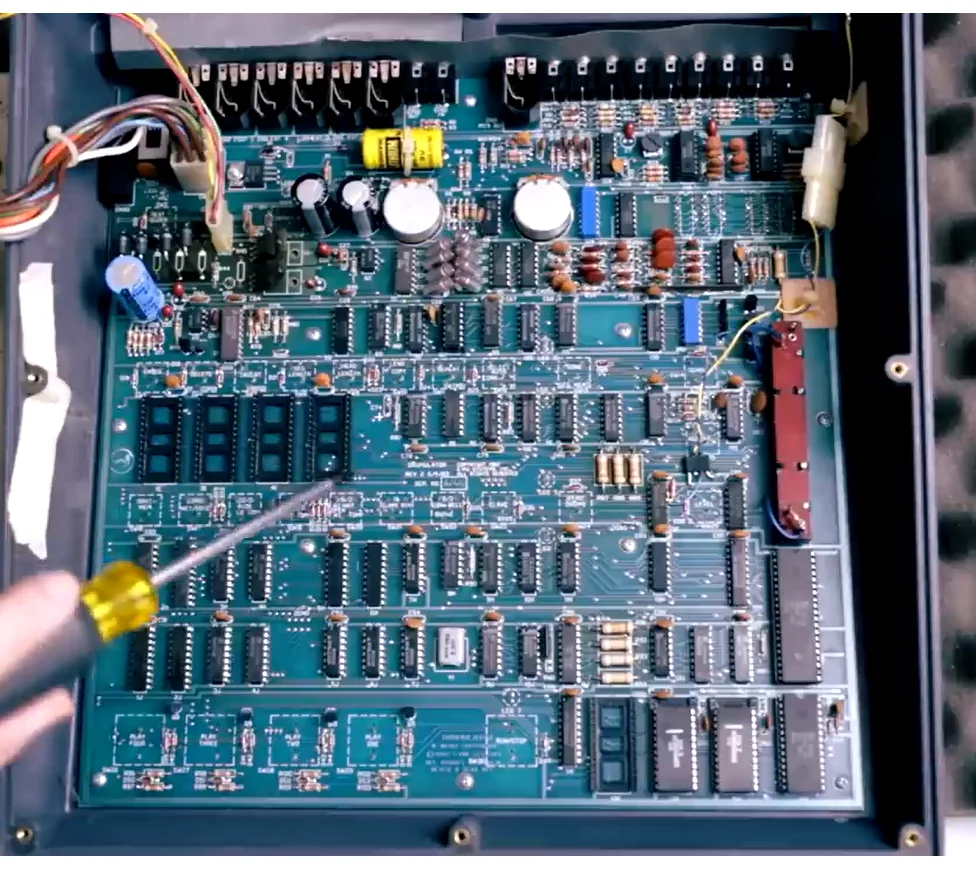

Für mich sieht es so aus, als ob die Cinch Buchsen über die Platine von innen geheizt werden. Da sitzen ja 2 aktive Filterbausteine direkt dabei, die durchaus Verlustleistung haben könnten.
Werden die Buchsen warm, wenn nichts drin steckt?

Die Cinch Buchsen sind im Bild oben rechts.



[Guitarsound1705]

Danke für deine Antwort . Werde ich morgen testen und nochmal schreiben.



[rolandt]

ziemlich warm wurden bzw. bis kurz vor heiß waren

Für mich sieht es so aus, als ob die Cinch Buchsen über die Platine von innen geheizt werden.

Ja, aber so, dass sie, wie Guitarsound1705 schrieb, heiß wurden?
Für mich wäre zwischen etwas warm (erwärmt) und heiß schon ein Unterschied.

Und auch wenn die besagten Filterbausteine etwas Abwärme produzieren würden, so wäre das Gehäuseblech, in dem die Cinch-Buchsen stecken, doch eigentlich da auch ein idealer "Wärmetauscher".



[Telefunky]

Wenn die Wärme aufgrund elektrischer Verlustleistung entsteht, müsste auch das Kabel zum Mischpult heiss sein, nicht nur die Stecker
(ich wäre auch bei "Platinenheizung")



[Bacchus#777]

Vielleicht auch einfach so geile Beats produziert, dass die Finger geglüht haben?

SCNR

Im Ernst: bin sehr interessiert, hier die Ursache zu hören.
