E-Gitarre "Dolphin" Eigenbau Dokumentation

[ibanezplayer]

So und weiter gehts!

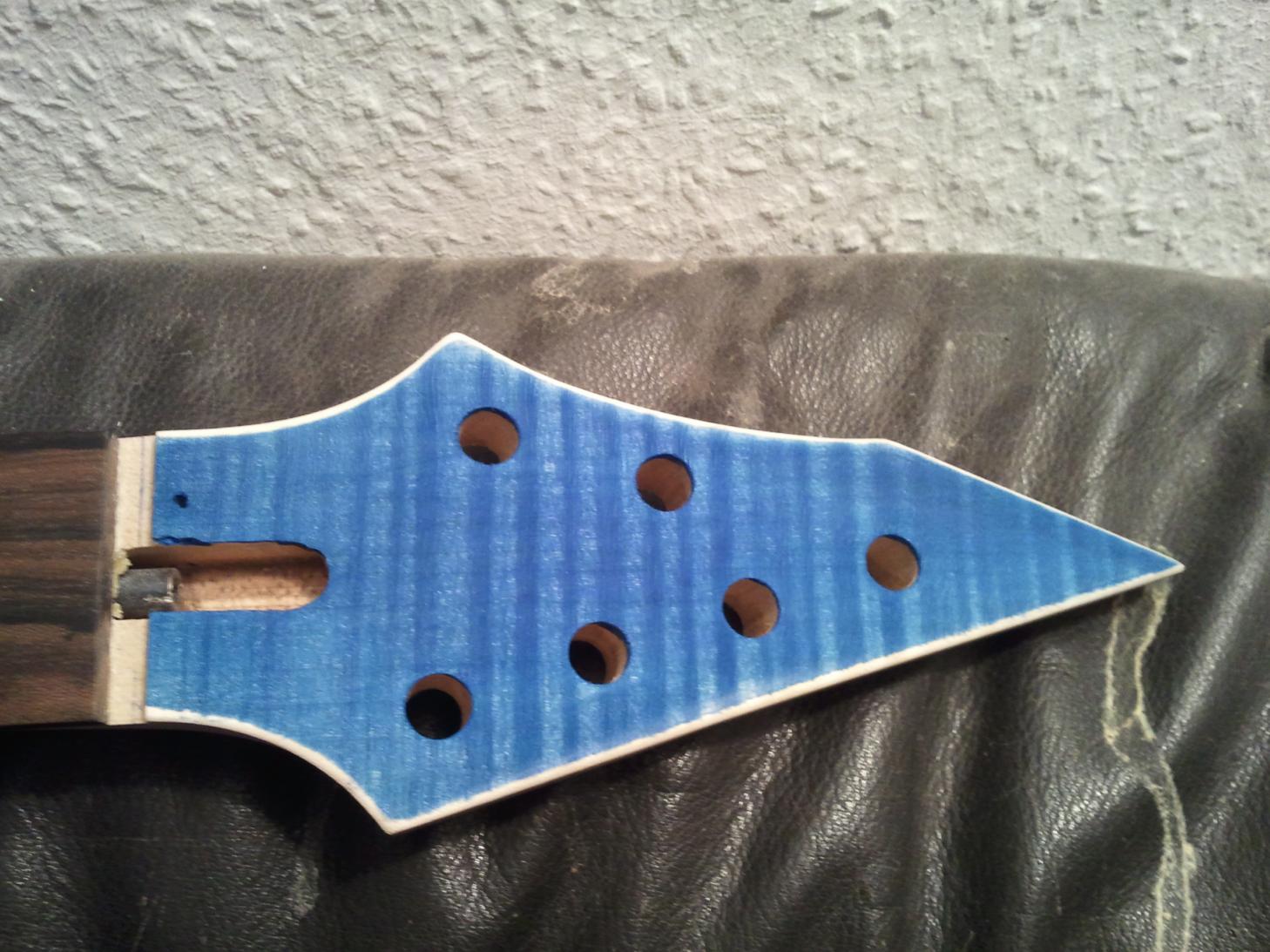

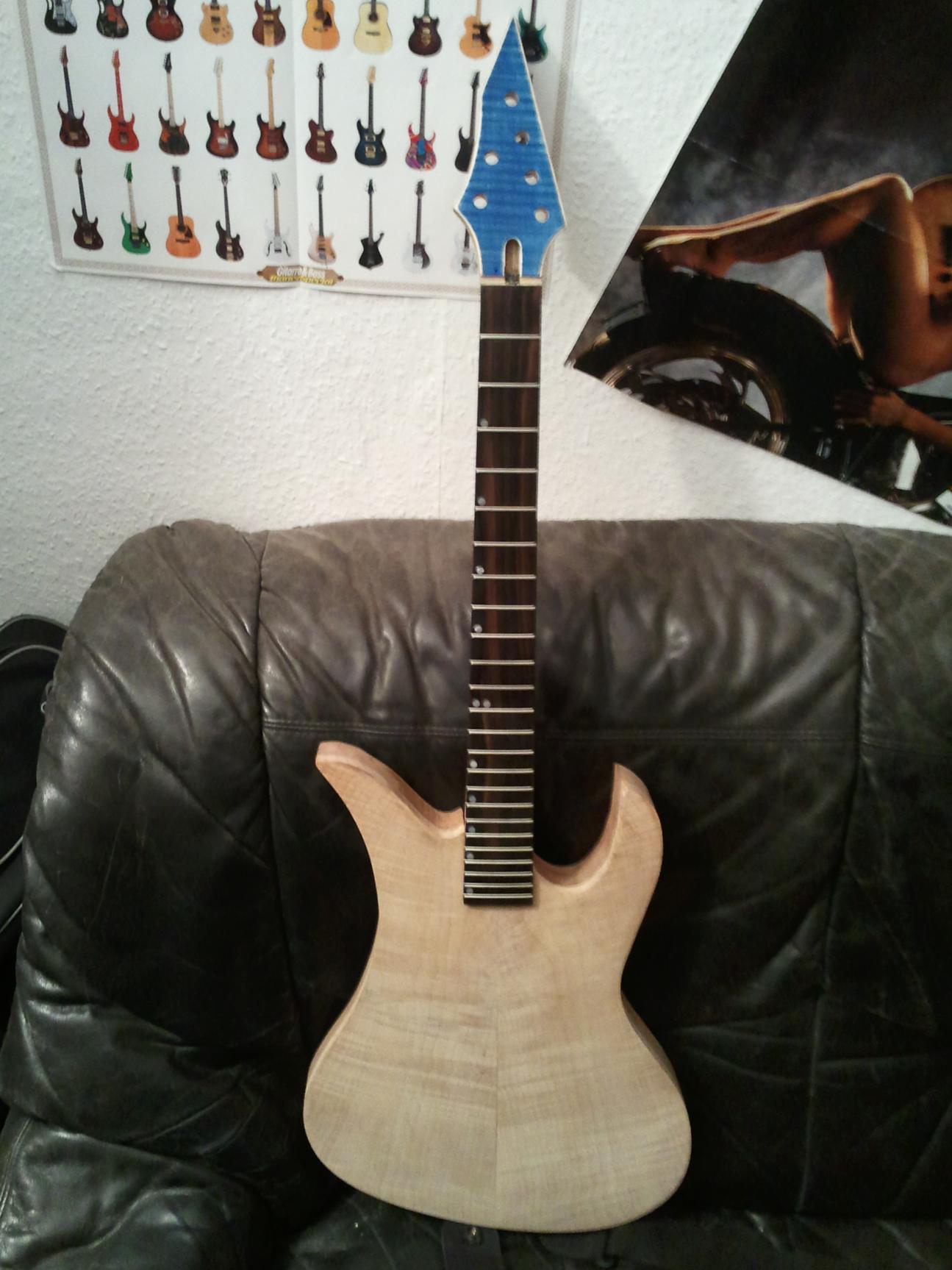

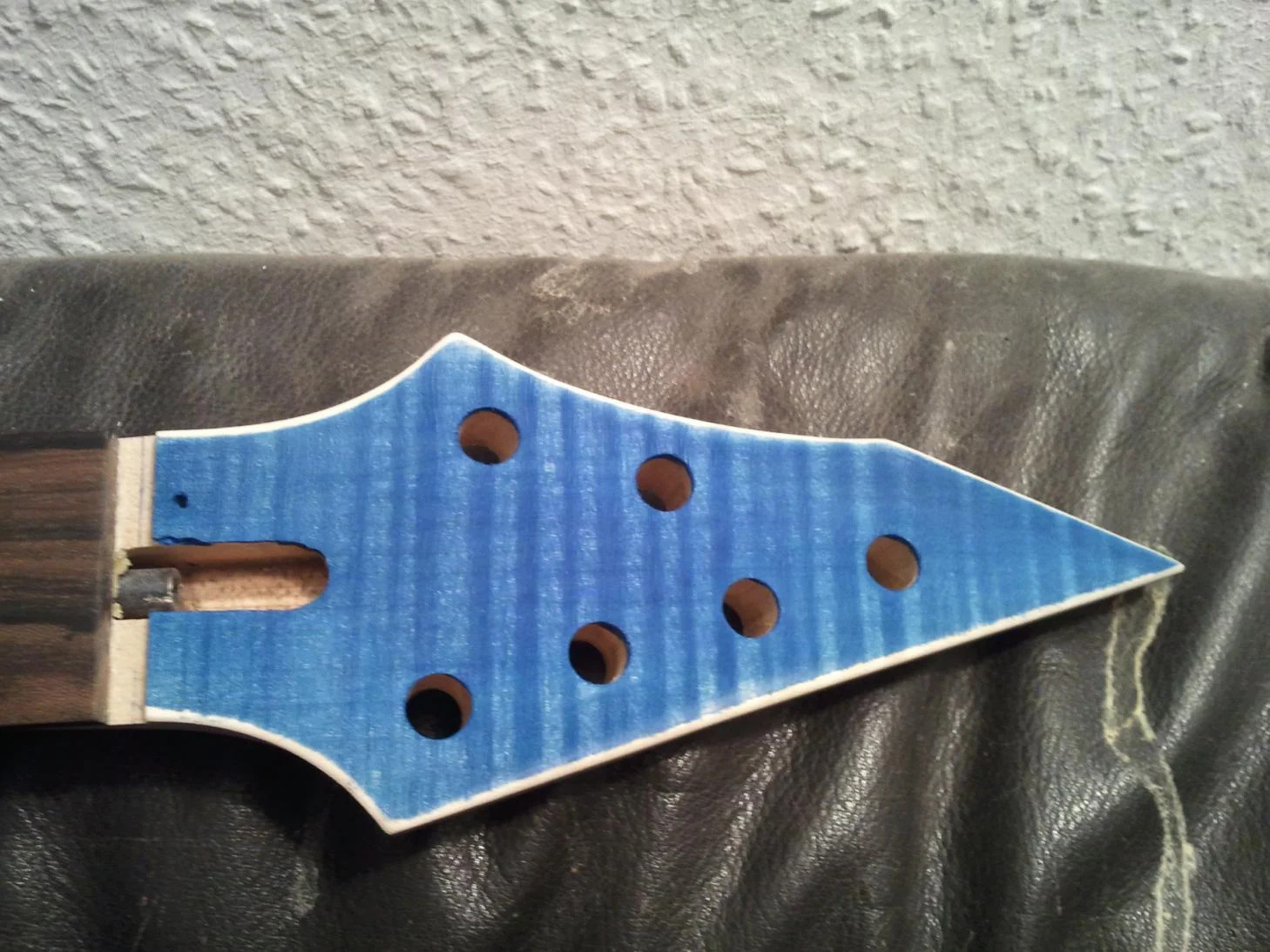

Der Hals ist soweit komplett fertig. Die Mechanikenlöcher wurden gebohrt und die Kopfplatte samt Fakebinding blau gebeizt.
Jetzt muss er nur noch geölt werden.

Und schon wieder hat sich die Bandschleifmaschine bezahlt gemacht.

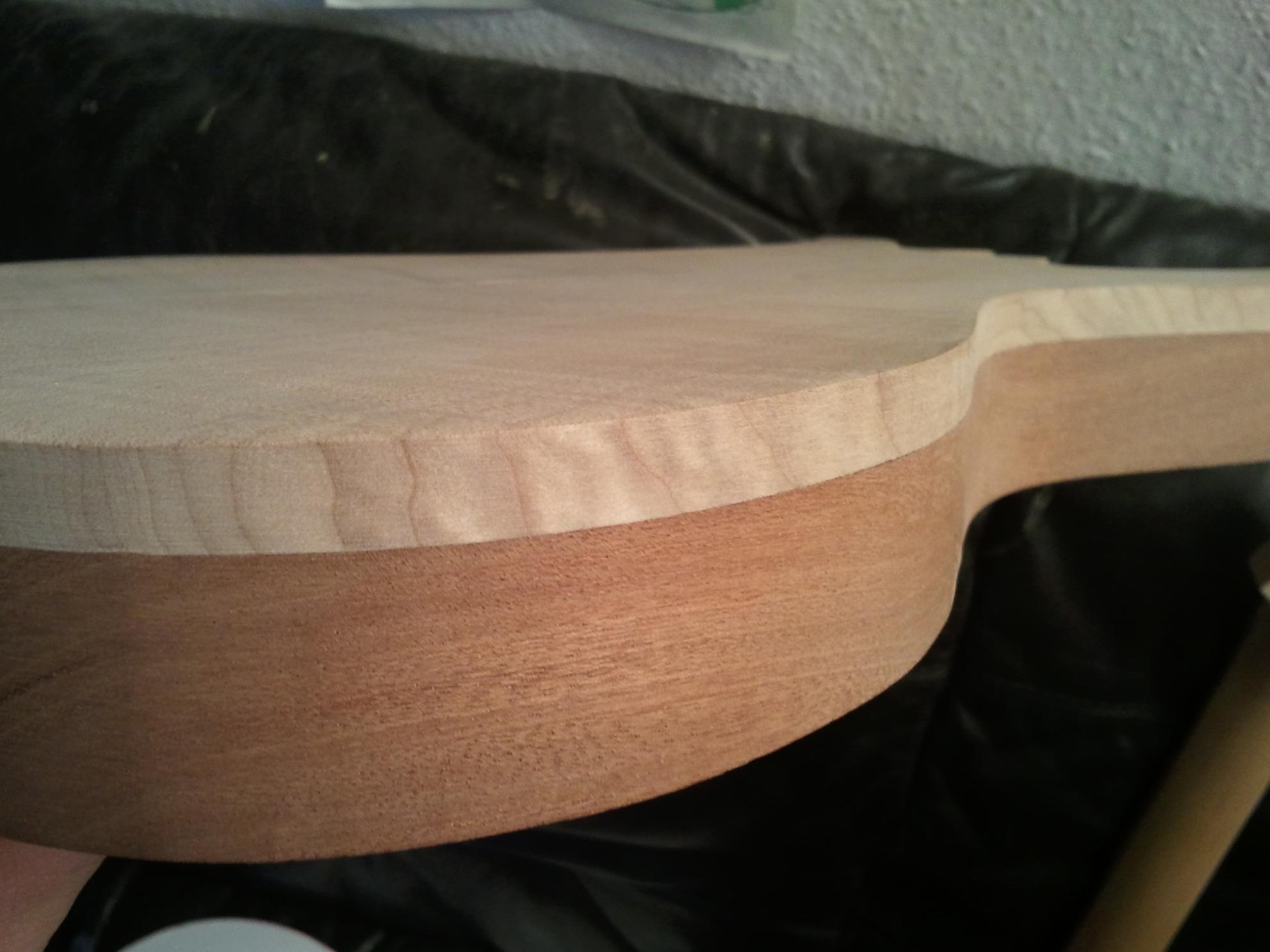

Ich habe die Body Kanten damit bündig geschliffen. Geht wunderbar und man muss sich auch keine Sorgen um ausgerissenes Holz machen.

Ich habe mir die Fräserbox von Festool besorgt.
Ich kann dann also bald die Halstasche fräsen



[six harvest]

toll!

Wie haste das MASKED Binding hinbekommen, hast du abgeklebt?

LG

Six Harvest



[ibanezplayer]

Das Binding habe ich einfach mit Schleifpapier reingeschliffen. Geht ganz gut so
Ich dachte mir Abkleben bringt nichts da das Wasser warscheinlich schnell unter den Klebestreifen kommt.



[*JEAN*]

was für eine bandschleifmaschiene hast den gekauft ??



[ibanezplayer]

Ich habe keine gekauft.
Die gehört einem bekannten von mir. Er ist Zimmermann.
Etwa in der Gößenordnung:
http://www.household-discounter.de/media/images/24973.jpg



[*JEAN*]

ist schon gold wert beim bauen ordentliches werkezug zu haben !

muss ich mir auch mal überlegen ... wobei ich die hälse neu mit einem radiusfräser mache!
geht fast schneller und ist dann immer gleich!



[ibanezplayer]

So die Hochzeit rückt näher.

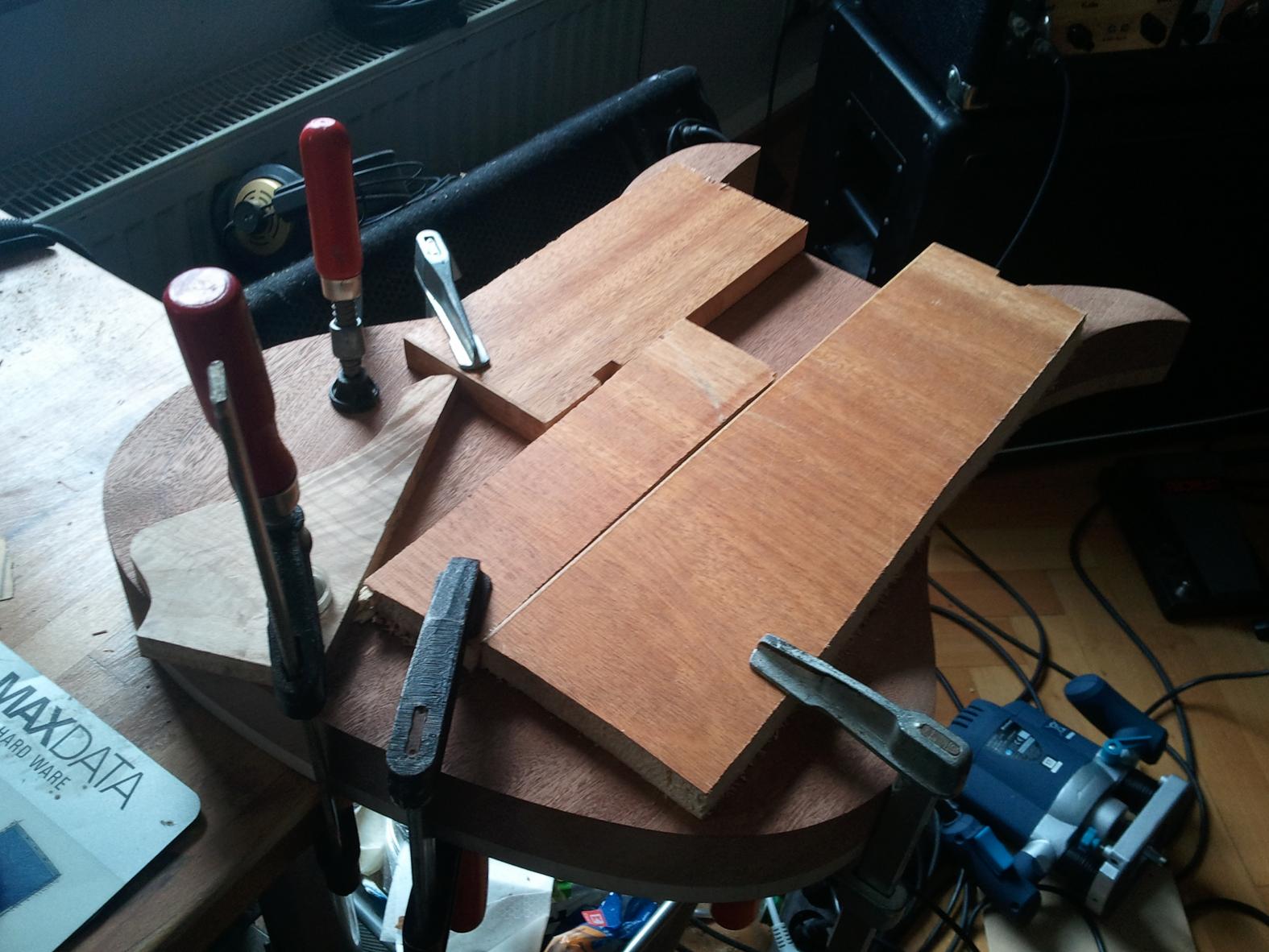

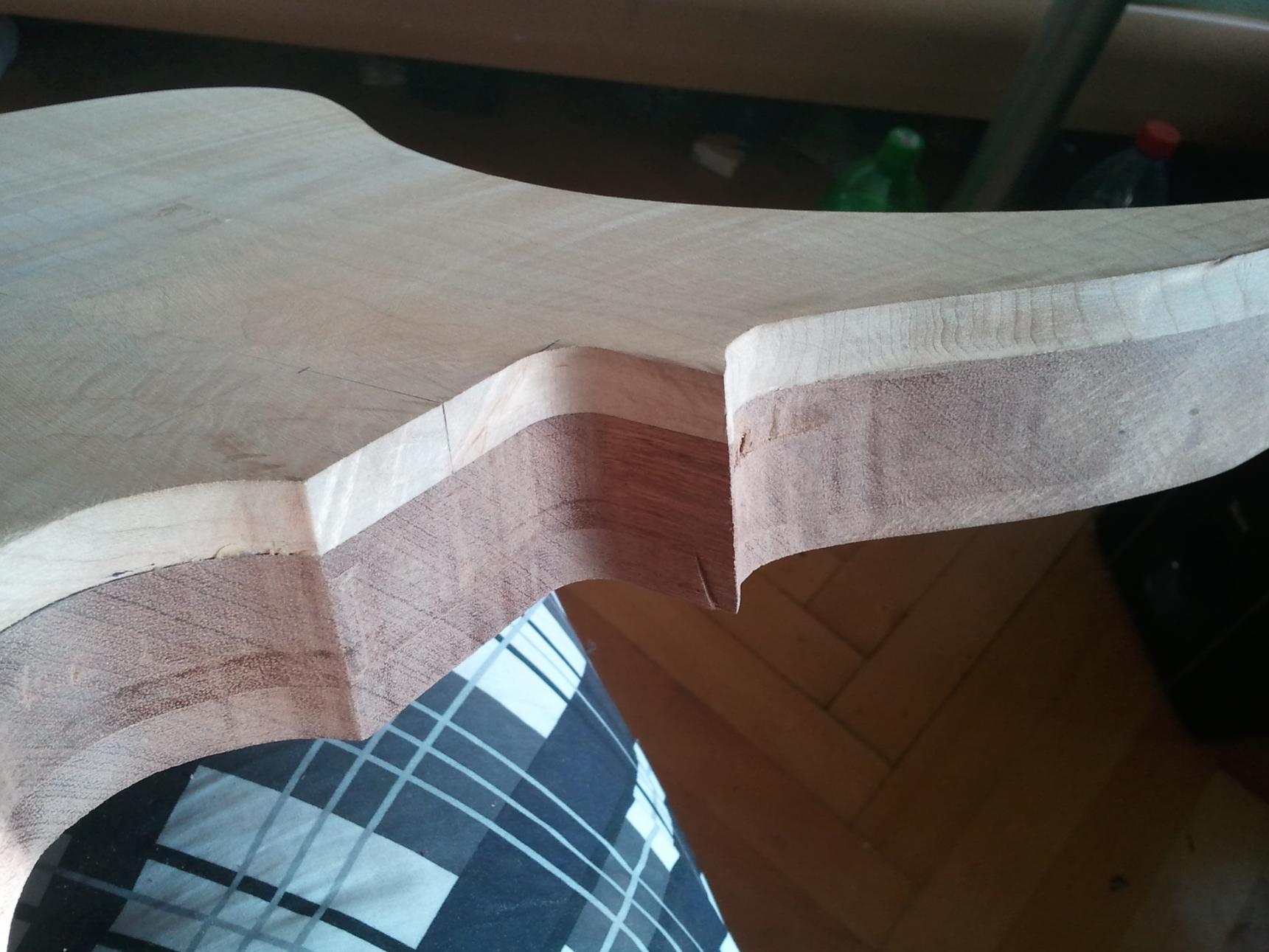

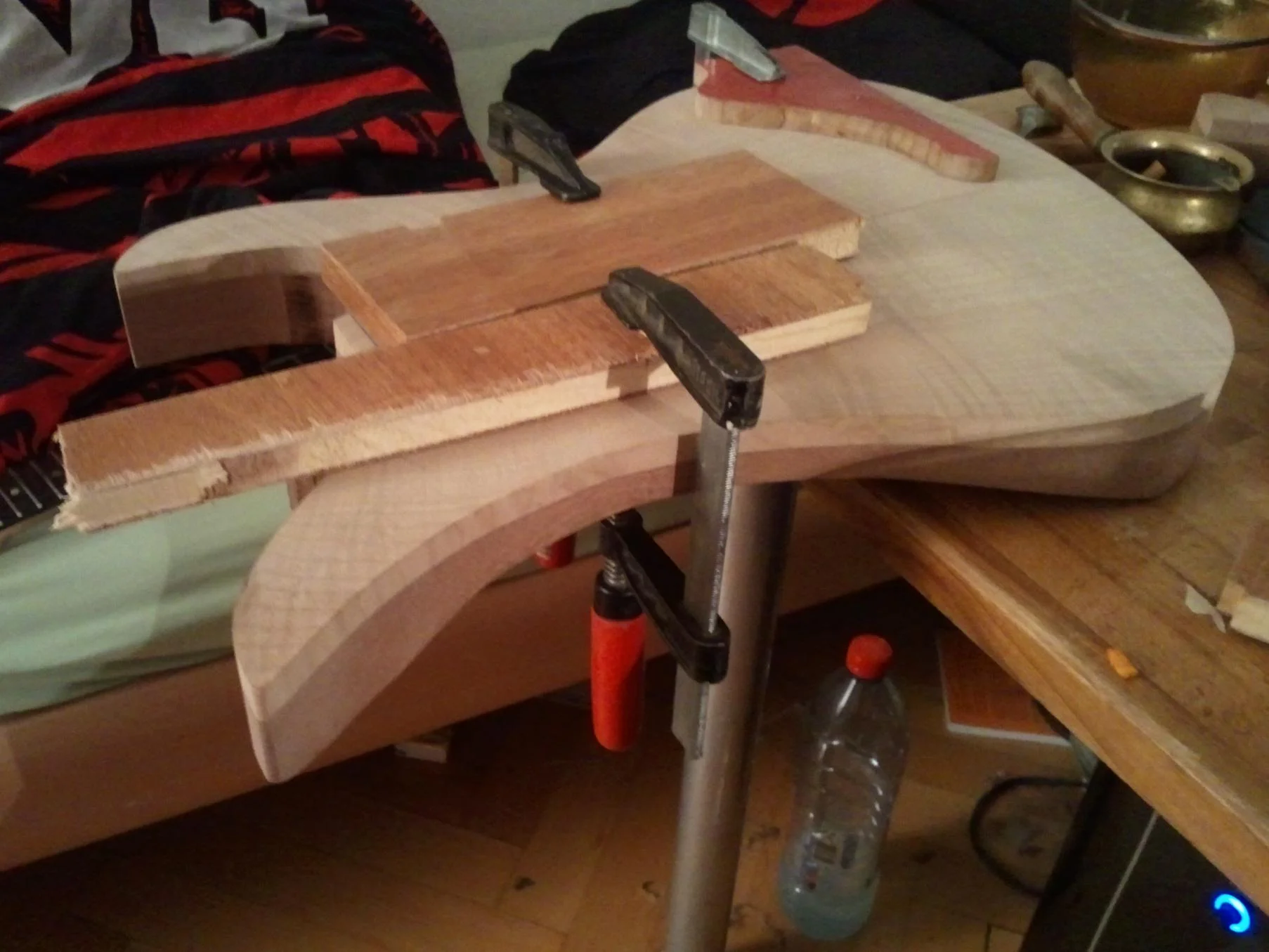

Heute morgen sind die Fräser angekommen. Also habe ich gleich mal angefangen die Halstasche zu fräsen. Dabei habe ich einfach 2 Latten mit zwingen befestigt und dann gleich den Anfang der Halstasche (den Teil den man von oben sieht!) gefräst. Ging sehr sauber und schnell. Ich habe einen Bündigfräser mit am Schaft liegenden Kugellager verwendet. Als das er ledigt war habe ich gleich noch den Body an den Cutaways (wo die Bandschleifmaschine nicht hinkommt) bündig gefräst. Da ist mir schon mein erster Patzer passiert Ich habe nicht gewartet bis der Fräser ganz ausrotiert hat und bin damit an die Kante am Cutaway gekommen und habe damit hässliche Schrammen verursacht
Naja damit musste ich leben.
Da der Bündigfräser zu kurz war und nicht die ganze Dicke des Bodys geschafft hat musste ich von der Bodyrückseite nochmal mit einem Bündigfräser mit unten liegenden Kugellager nachfräsen.
Dann war der Teil der Halstasche dran den man von der Body Rückseite sieht.
Da ich keinen Fostnerbohrer habe musste ich mit einem 10mm Bohrer lauter kleinere Löcher bohren. Mit einem 10mm Nutfräser habe ich schonmal den Großteil des Holzes platt gemacht, immer schön aufgepasst dass ich nicht zu nahe an die Schablone rankomme. Den Rest hat dann wieder der Bündigfräser erledigt.
Heute abend schau ich mal wie gut der Hals passt.



[ibanezplayer]

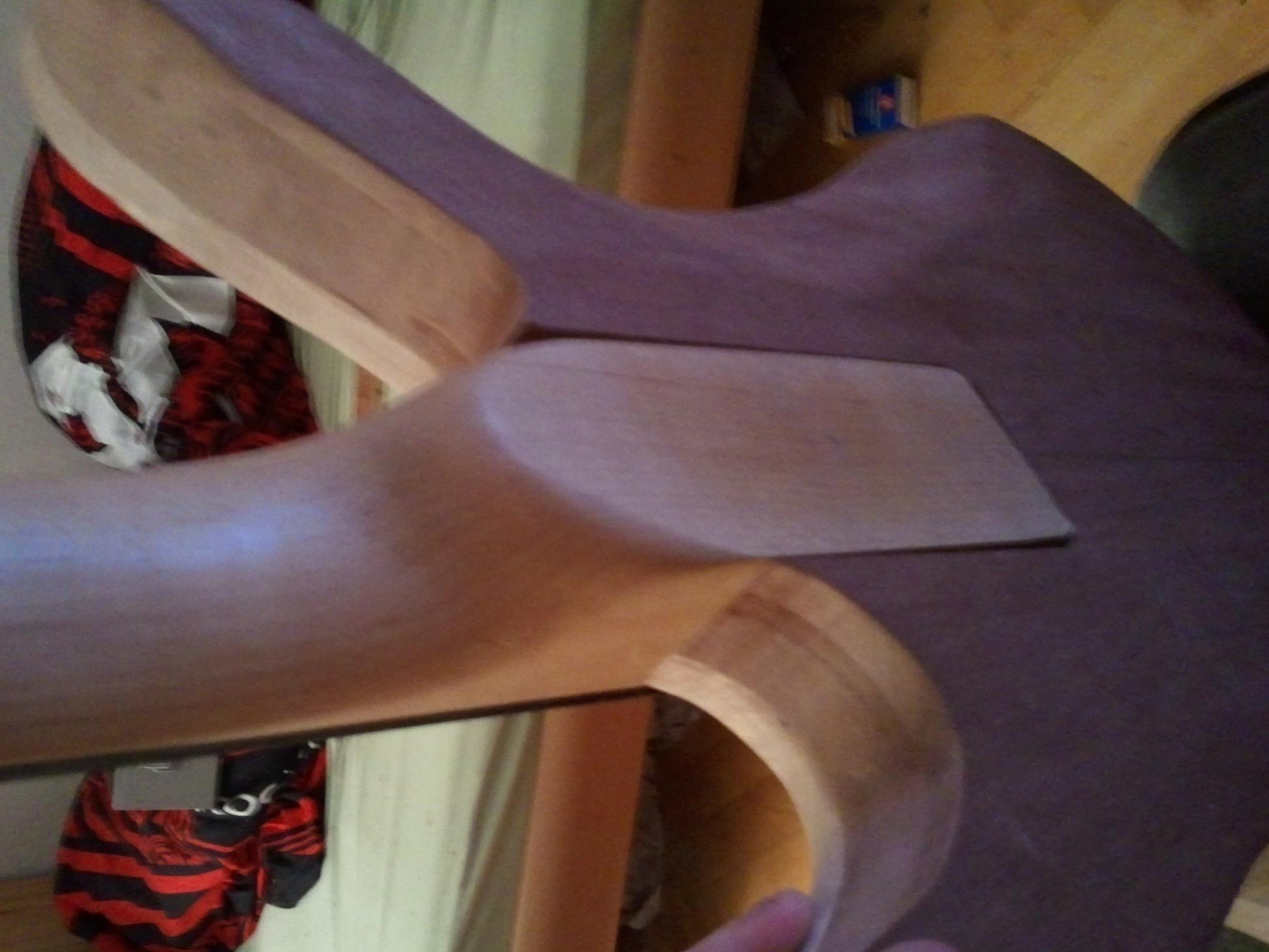

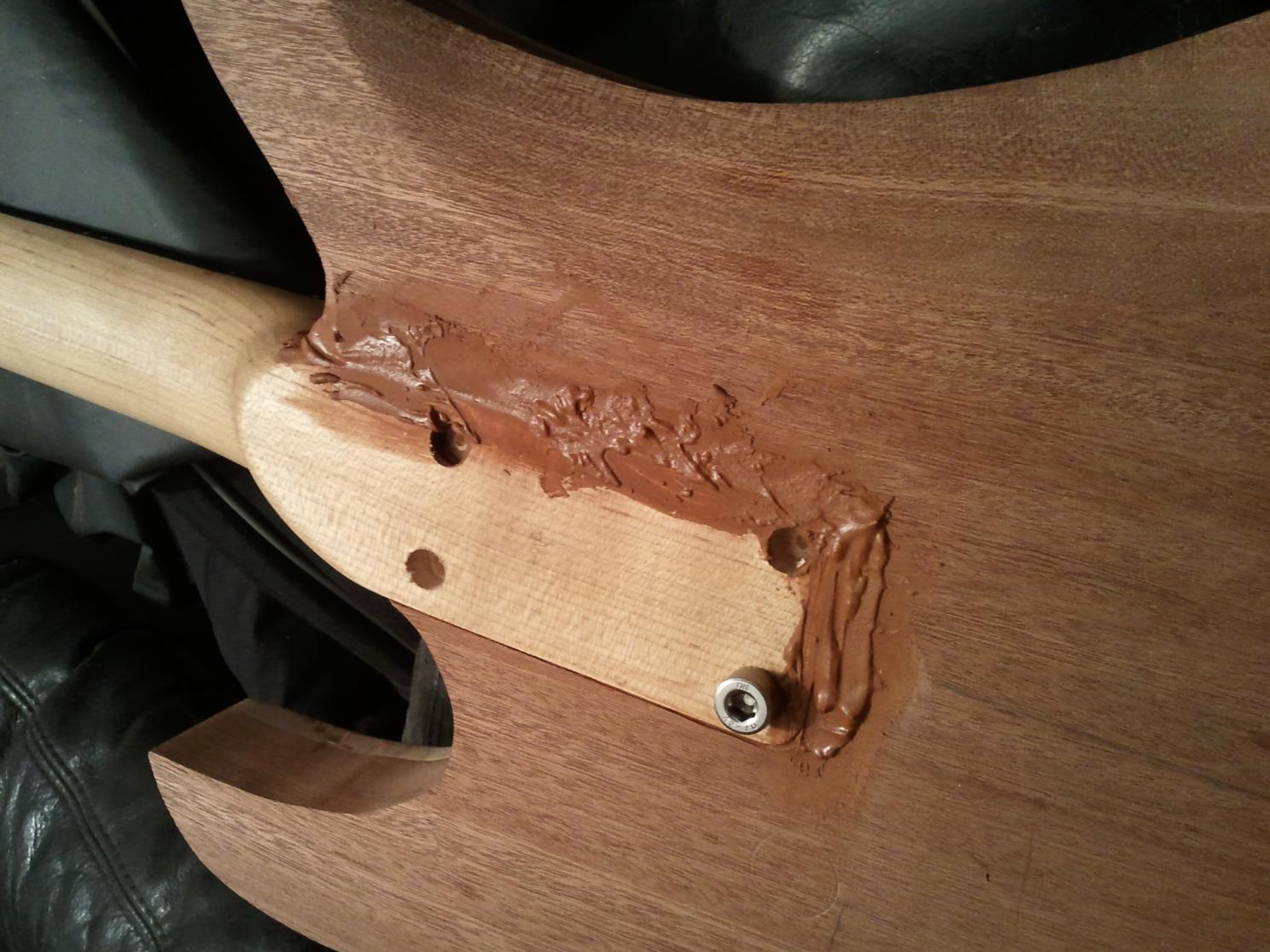

Der Hals hat etwas viel Spiel in der Halstasche. Daher habe ich mir aus m Bauhaus Clou Holzpaste besorgt in Mahagoni Farbe. Damit kann ich auch gleich die Schrammen ausbessern, die ich beim fräsen verursacht habe.
Erstmal habe ich die Seiten der Halstasche mit etwas Paste bestrichen. Danach den Hals mit Sonenblumenöl eingeschmiert, damit die Paste daran nicht kleben bleibt. Dann den Hals vorsichtig in die Tasche geschoben.
Sofort habe ich den Hals mit einer der Inbus Edelstahl Schrauben aus dem Bauhaus fixiert
Als nächstes habe ich alle Spalten mit Paste zugespachtelt. Dies musste ich mehrmals machen, da die Masse mehrmals nachgesickert ist.
Das ganze lasse ich über Nacht trocknen.



[rz259]

Was für einen Bündigfräser verwendest du denn (Länge, Durchmesser)?



[ibanezplayer]

Der Bündigfräser mit am Schaft liegenden Kugellager hat 19mm Durchmesser und 25mm Schneidenlänge.
Der Bündigfräer mit unten liegenden Kugellager hat 12,7mm Durchmesse, auch ne Schneidenlänge von 25mm.
Beide sind von Festool.



[ibanezplayer]

Wiedermal hat sich einiges getan

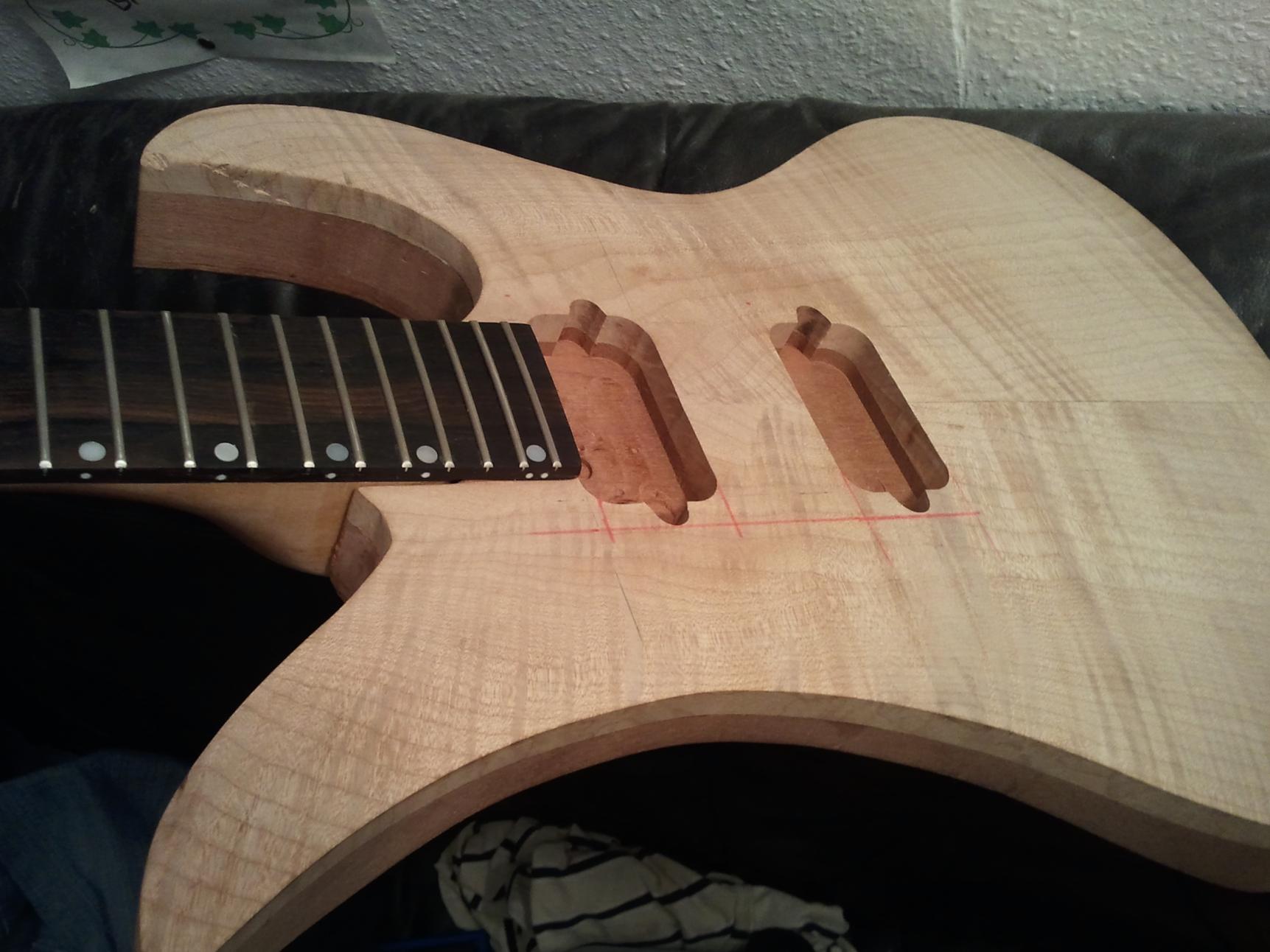

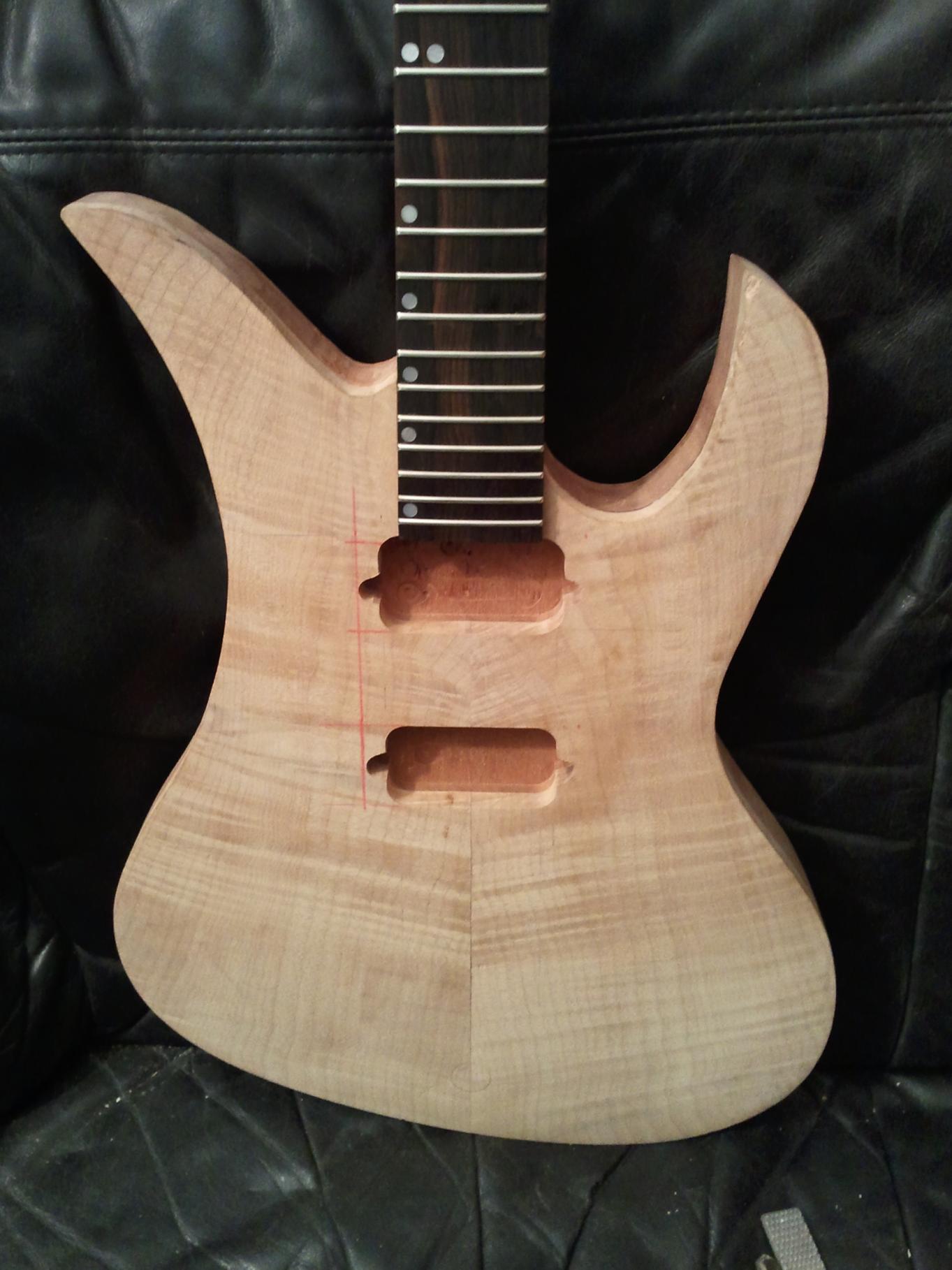

Die Fräsungen sind alle fertig. Also Pickup Fräsungen und E-Fach Fräsung.
Für die Pickups habe ich Leisten mit Zwingen Befestigt. Dann groß mit der Bohrmaschine vorgebort.
Dann habe ich schrittweise mit einem 10mm Nutfräser immer tiefer gefräst und als ich die Endtiefe erreicht habe habe ich dann mit dem Bündigfräser den Rest bündig gefräst. Als die PU Fräsungen durch waren habe ich noch die "Ohren" gefräst. Dies habe ich mit nem Nutfräser freihand gefräst. Ist mir ganz gut gelungen finde ich

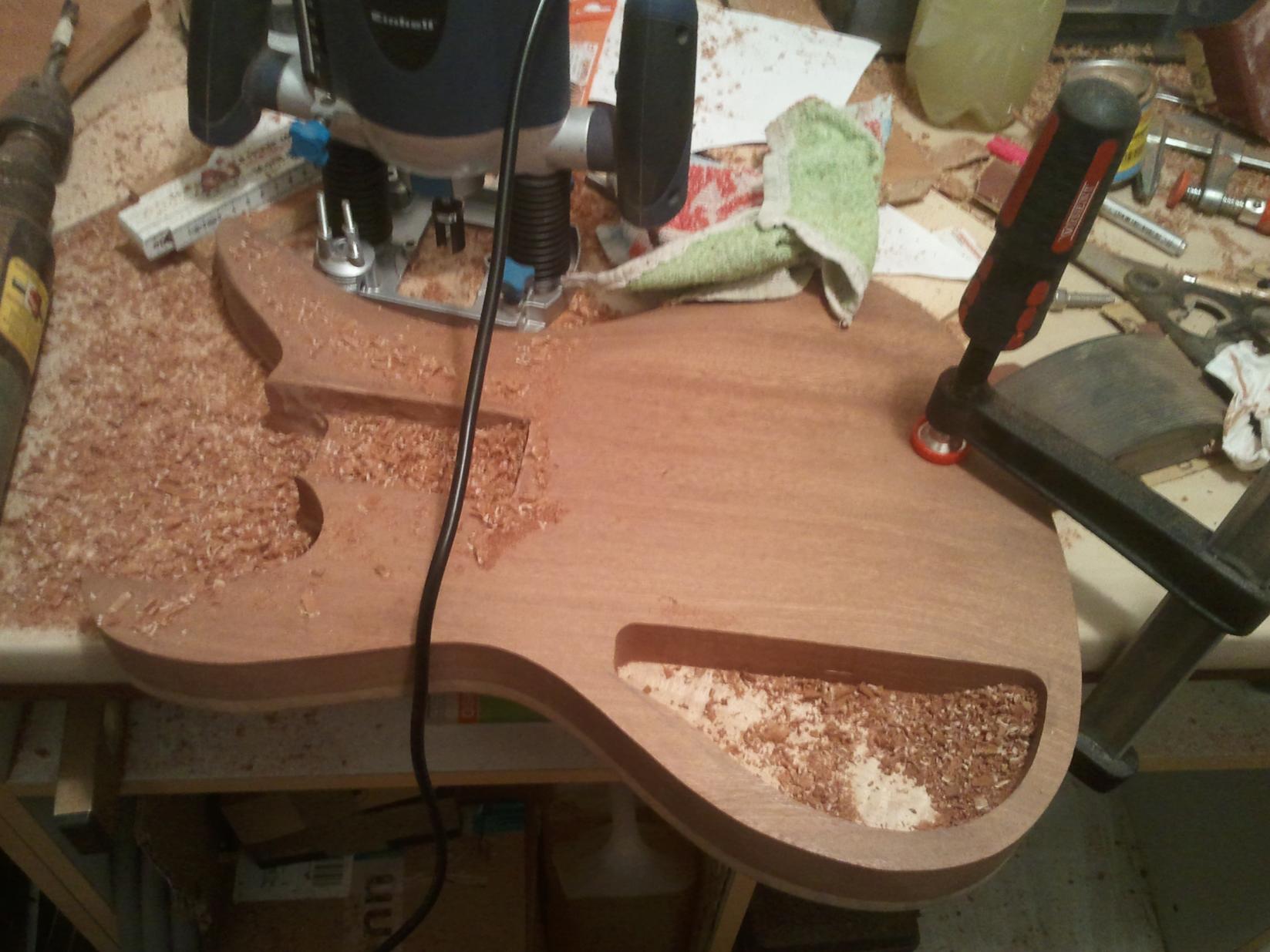

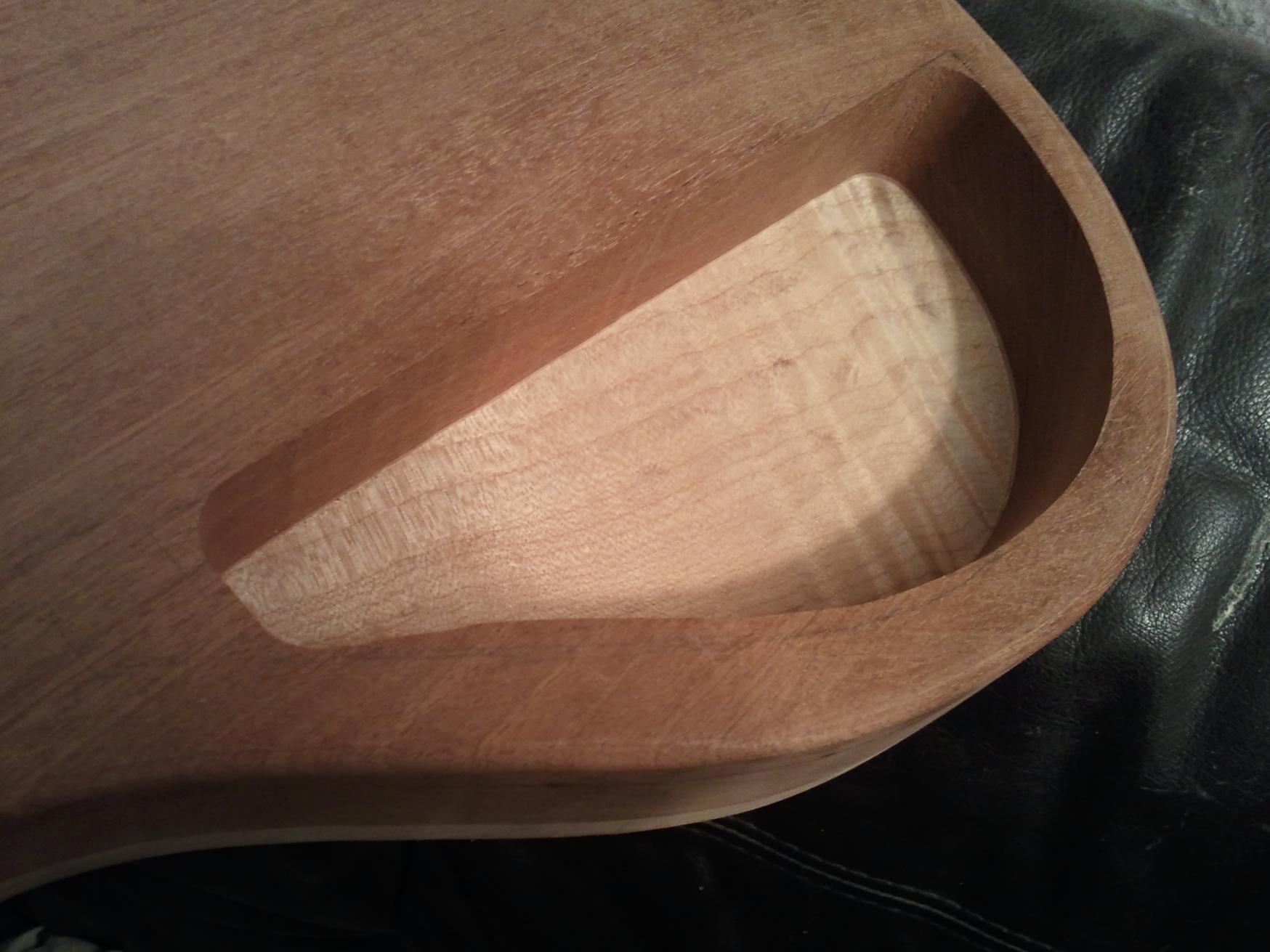

Dann war das E-Fach dran.

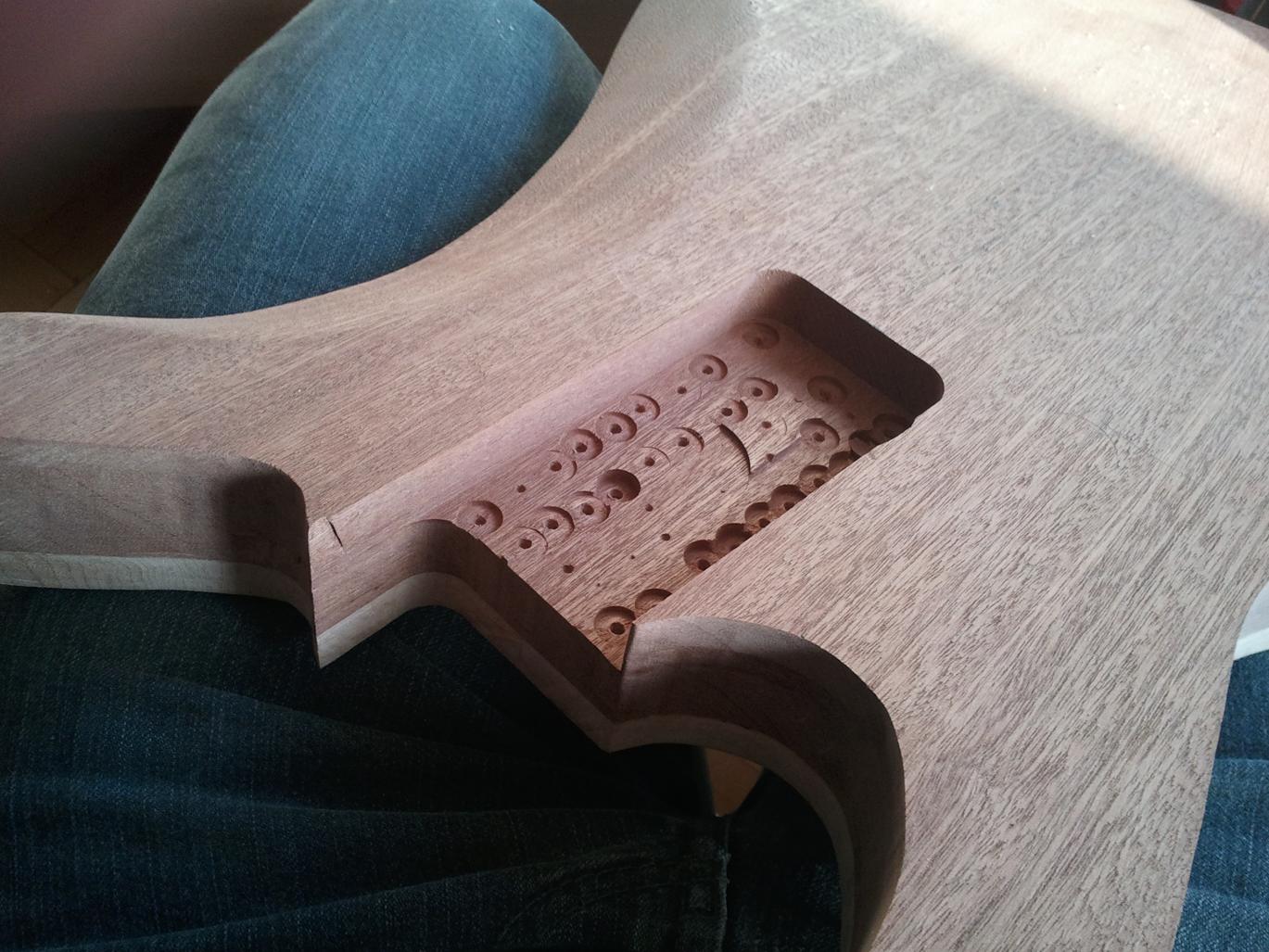

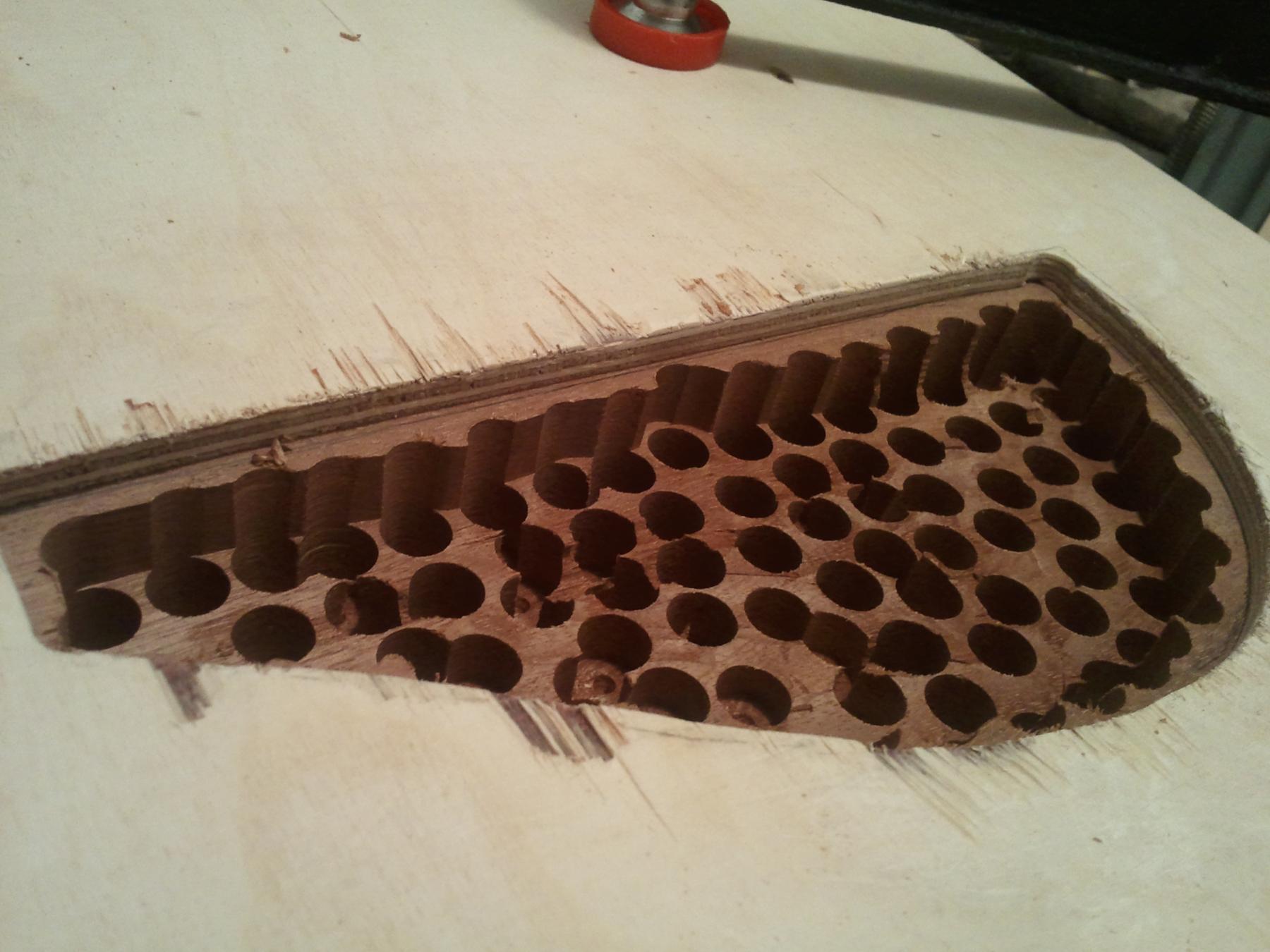

Dummerweise konnte ich keinen Forstner Bohrer auftreiben, also kam ich nicht drum herum mit dem größten Bohrer den ich habe dutzende kleine Löcher zu bohren.
Ein Schweizer Käse eben
Dann bin ich genau so wie bei den Humbuckern verfahren. Ich hatte mir aus einer Sperrholz Platte die Schablone ausgesägt.
Um tief genug zu kommen habe ich bevor die Endtiefe erreicht war das Holz bündig gefräst.
Dann konnte ich die Schablone wegnehmen um noch tiefer zu kommen.
Zum Schluss nochmal bündig gefräst und fertig war das E-Fach.



[ibanezplayer]

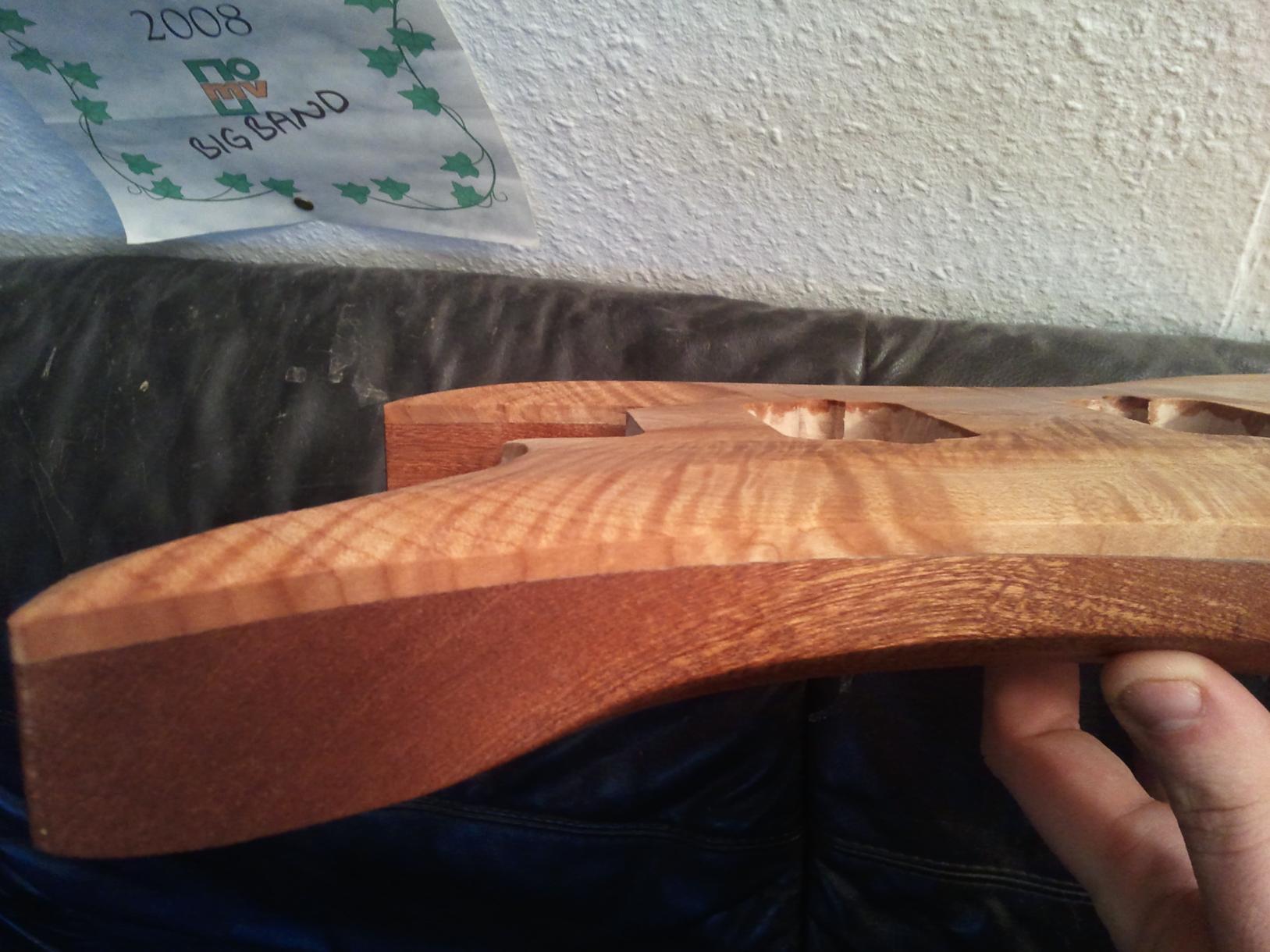

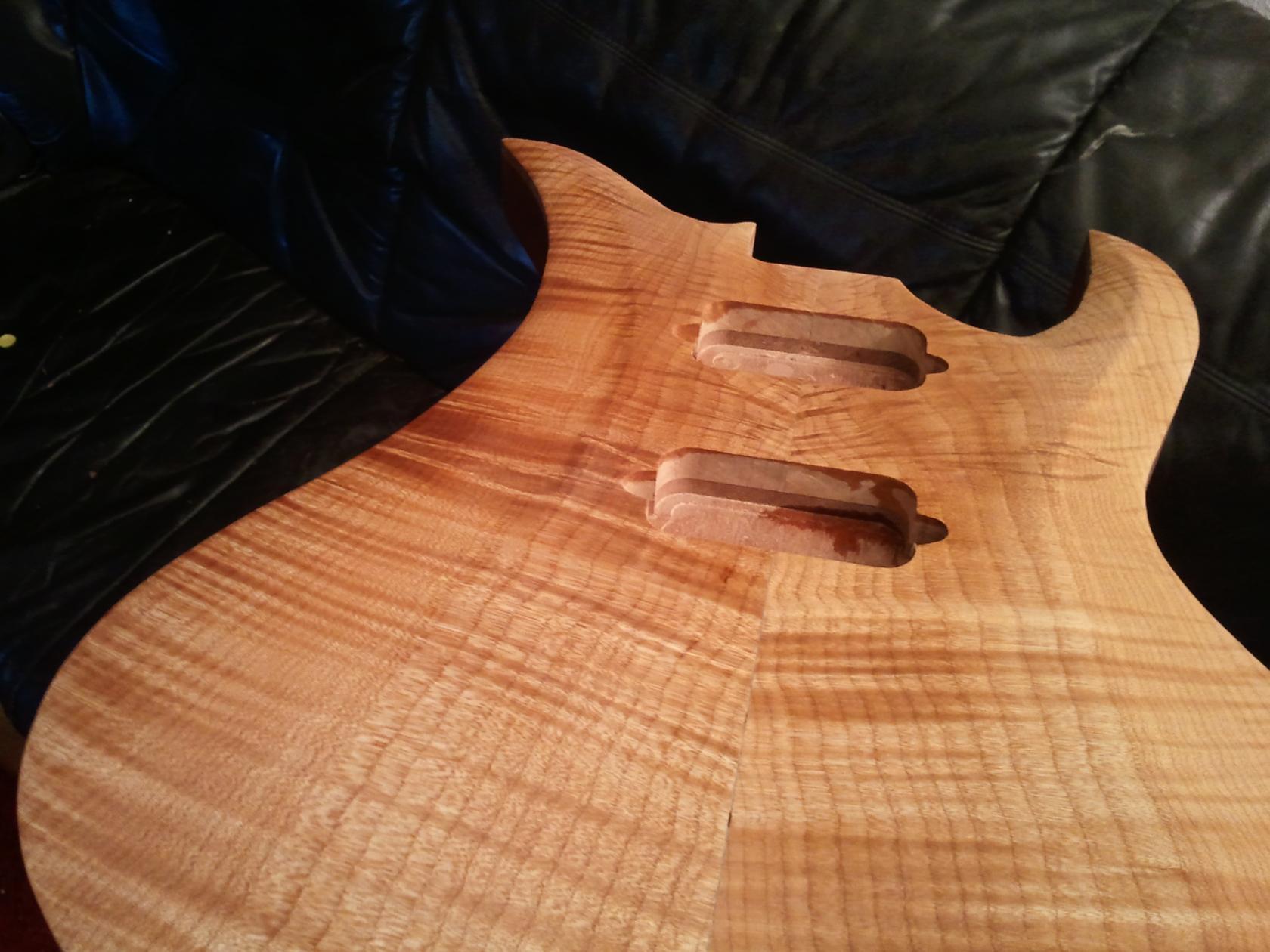

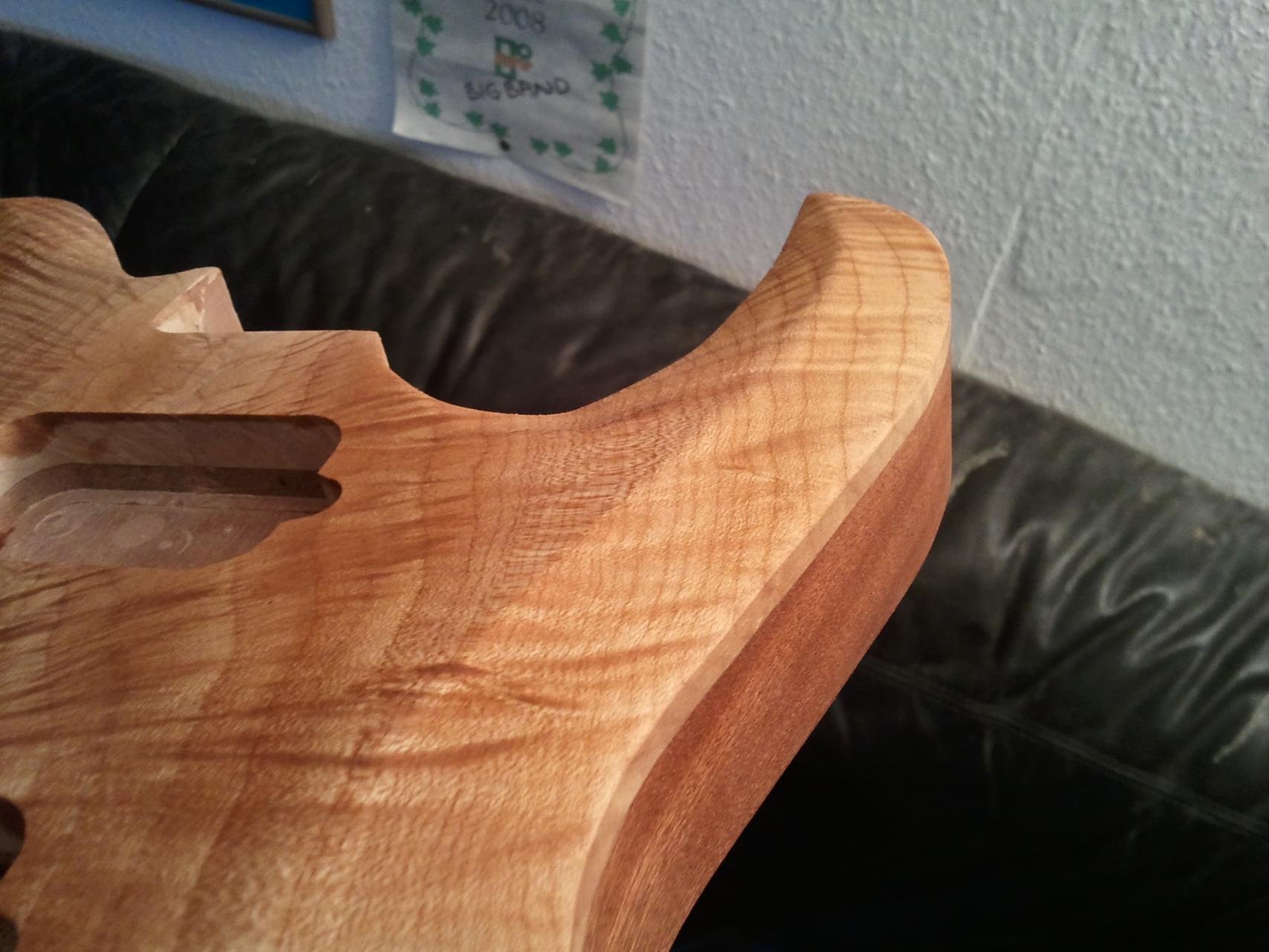

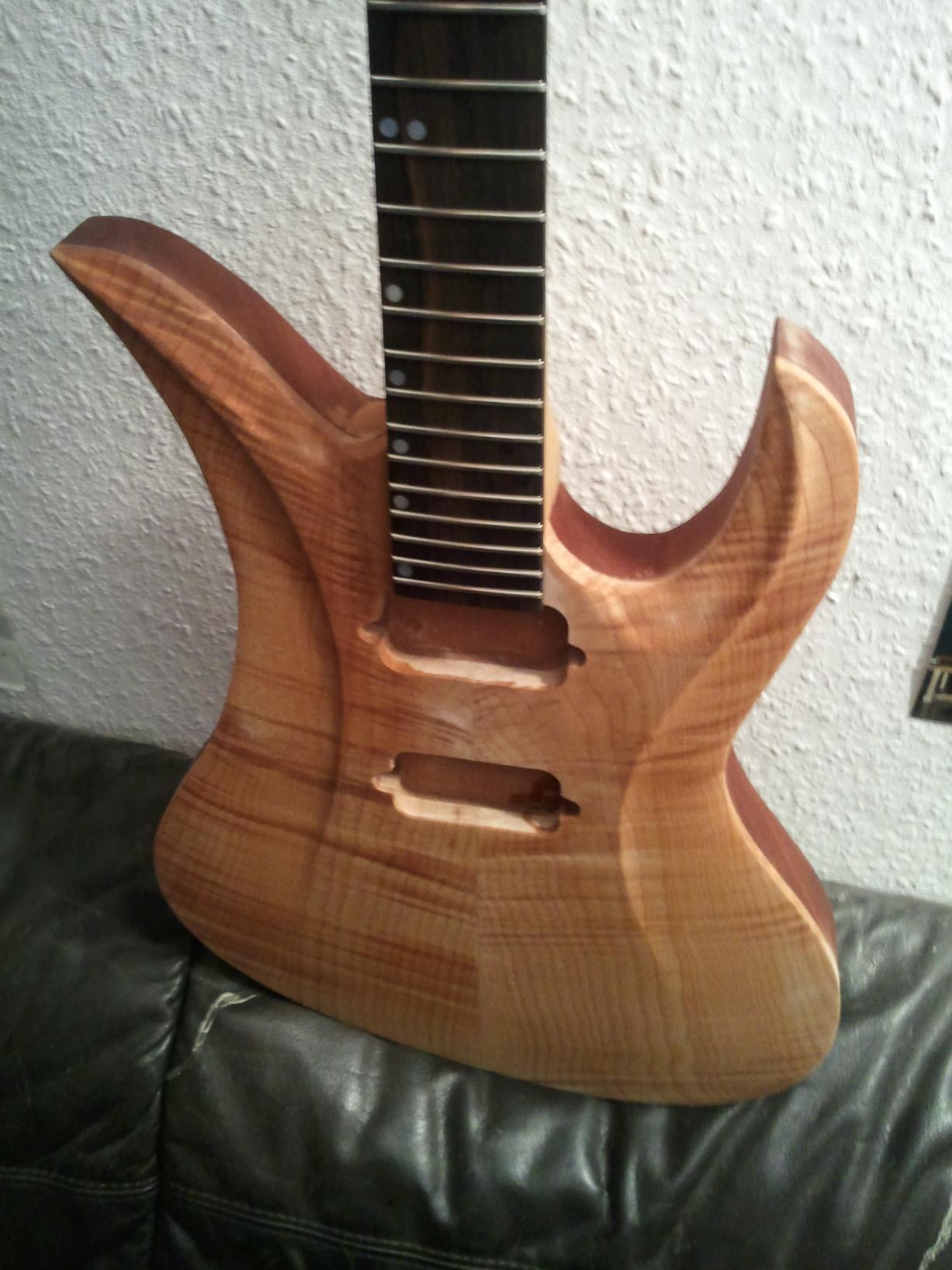

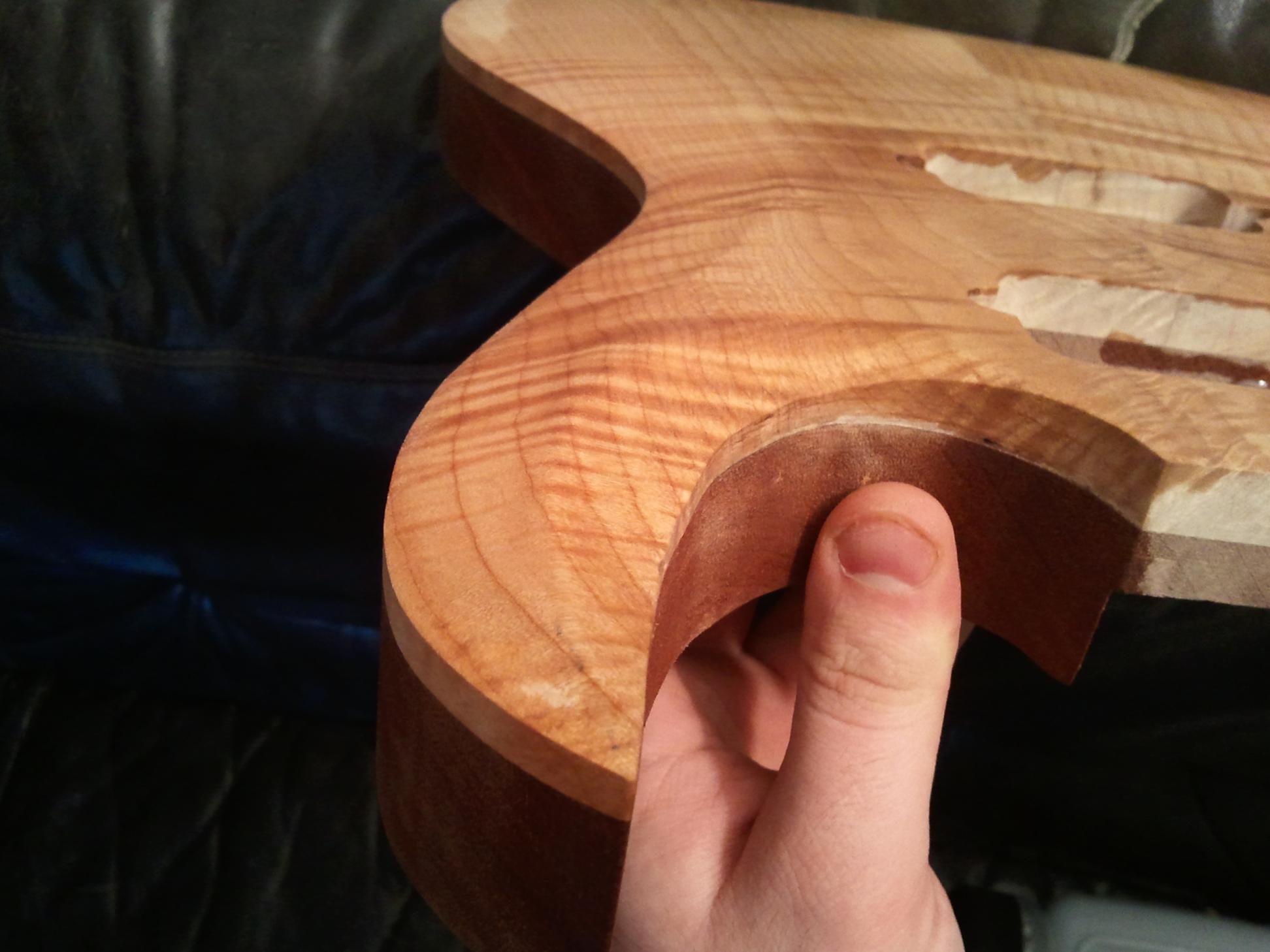

Heute hab ich mich an die Deckenwölbung gemacht.
Habe mir mehrere Methoden überlegt. Da gibts ja das Fräsen von Stufen und mit nem Winkelschleifer.
Das mit der Oberfräse war mir zu riskant. Was weg ist ist weg.
Einen Winkelschleifer konnte ich nirgends auftreiben.

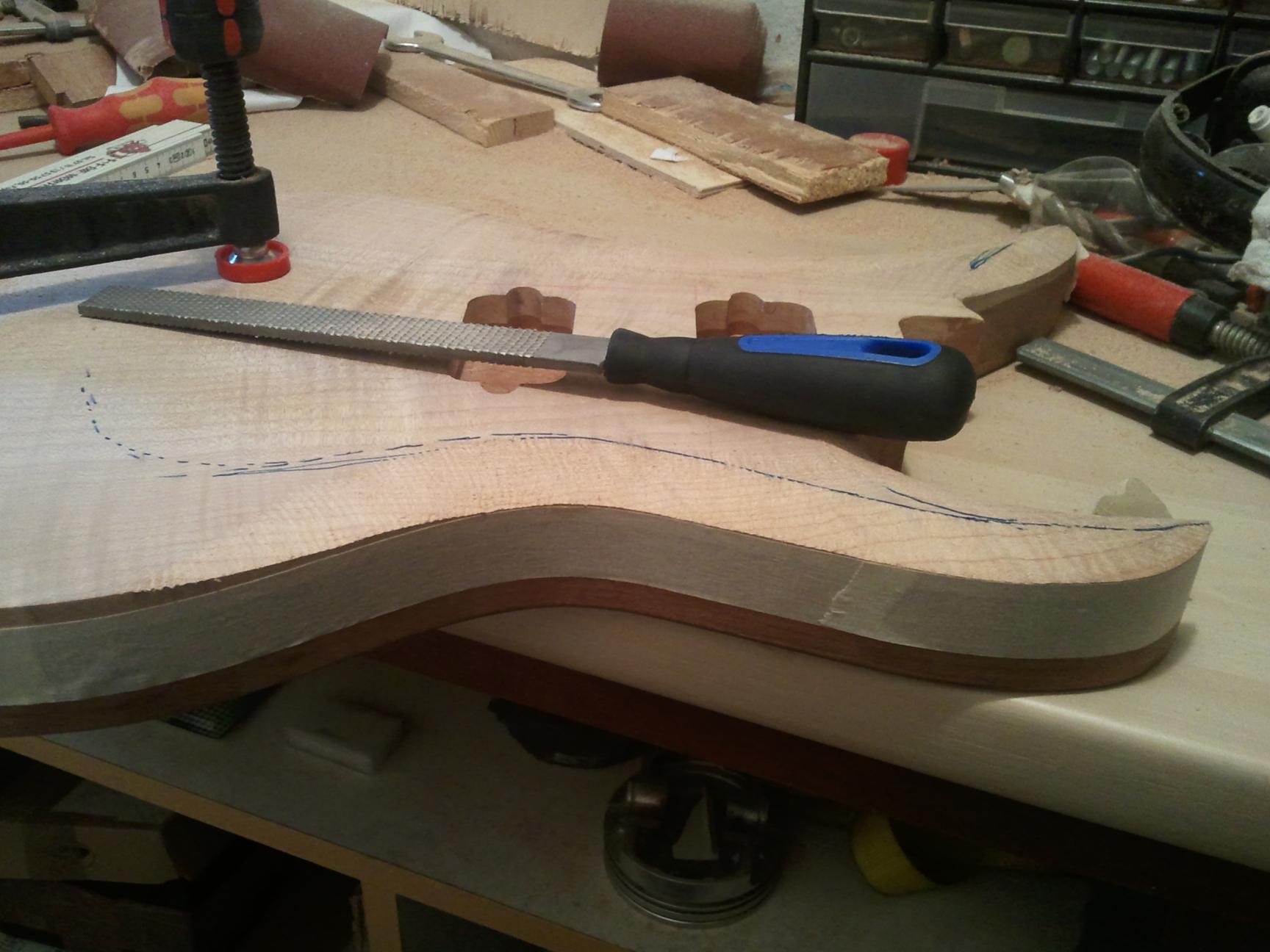

Also habe ich mich für die gute alte Raspel entschieden

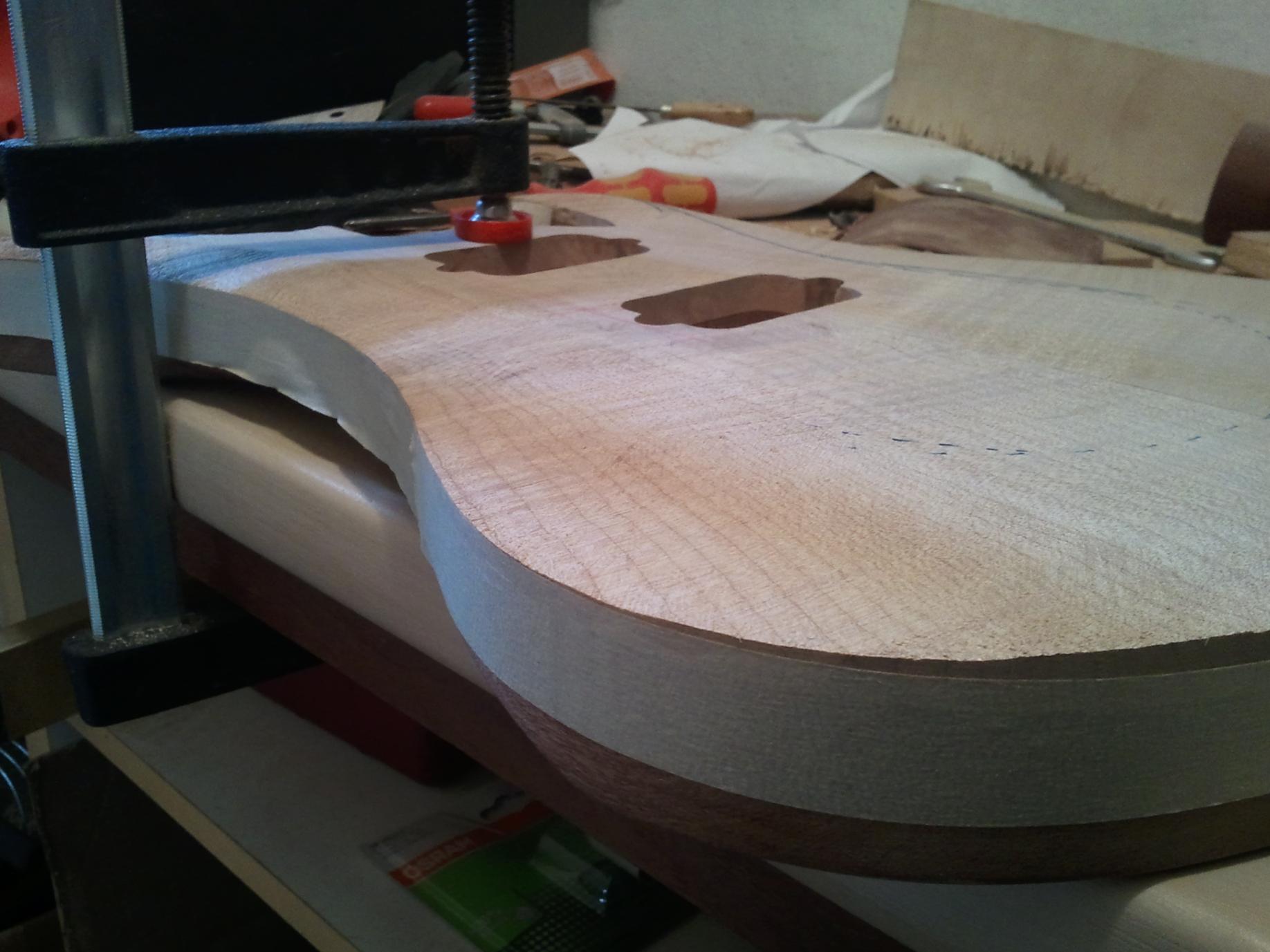

Erstmal habe ich die Linien grob aufgezeichnet und mit Klebeband die untere Hälfte der Decke abgeklebt.
Dann habe ich angefangen mit der Raspel mich an die Linie und das Klebeband vorzuarbeiten.
An den Hörnchen ging das relativ schnell. Aber an den Zargen hat das schon ne Weile gedauert.
Als das grobe erledigt war habe ih die Kontouren mit dem Exzenter Schleifer ausgearbeitet und damit die Spuren von der Raspel weggeschliffen.
Insgesamt hat das etwa 6 Stunden gedauert
Aber ich bin mit dem Ergebnis doch sehr zu frieden.



[*JEAN*]

solltest auf das kauen der fingernägel verzichten


ich nutze für shaping ne billige flex.. welche rund 20euro gekostet hat (neu!)
fürs schleifen aufs holz langt alle mal!

aber sieht gut aus!

hast du die dots auf dem griffbrett bewusst neben der mitte gemacht ? die letzen sind zumindes recht nah beim bunddraht ?



[ibanezplayer]

Die sollten alle recht nah am Bunddraht sein. Bei manchen habe ich mich halt etwas vermessen. War mir aber auch nicht so wichtig.



[ibanezplayer]

So nach einer längeren Pause gehts jetzt weiter.
Die Deckenwölbung hatte mir noch nicht so richtig gefallen. Ich wollte die noch intensiver. Also habe ich mit dem Exzenter Schleifer ne weile drauf rumgeeiert, sodass nun deutliche Vertiefungen zu sehen sind, so wie eben auch bei Siggi Braun. Danach haben meine Hände gezittert, wegen den Starken Vibrationen von der Maschine
Jedenfalls bin ich so mit dem Ergebnis sehr zu frieden.

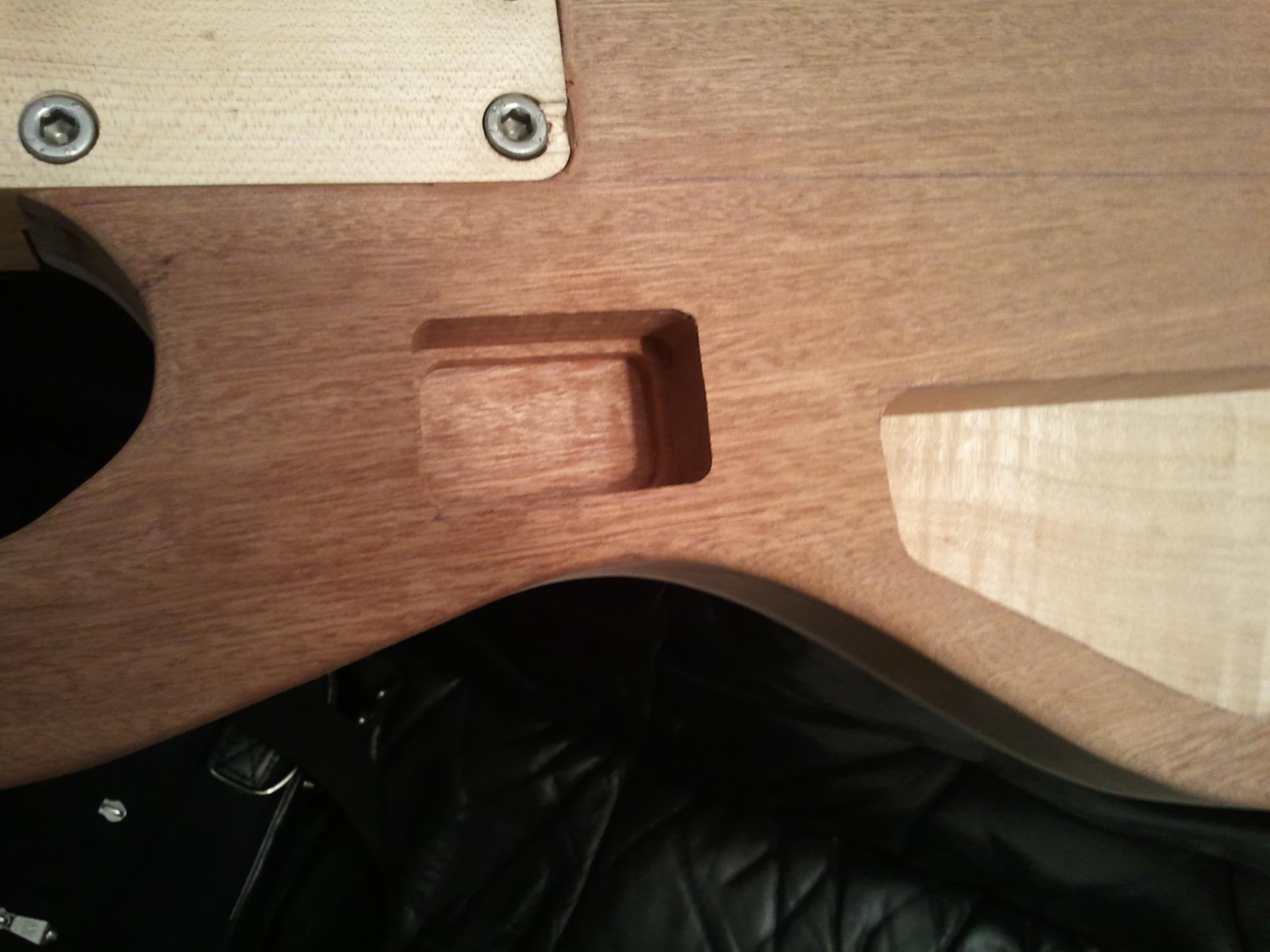

Außerdem habe ich auch noch ein kleines Batteriefach gefräst, da ich eventuell noch Piezos installieren will.



[Deltafox]

yeah, sieht geil aus die Vertiefungen können einiges



[ibanezplayer]

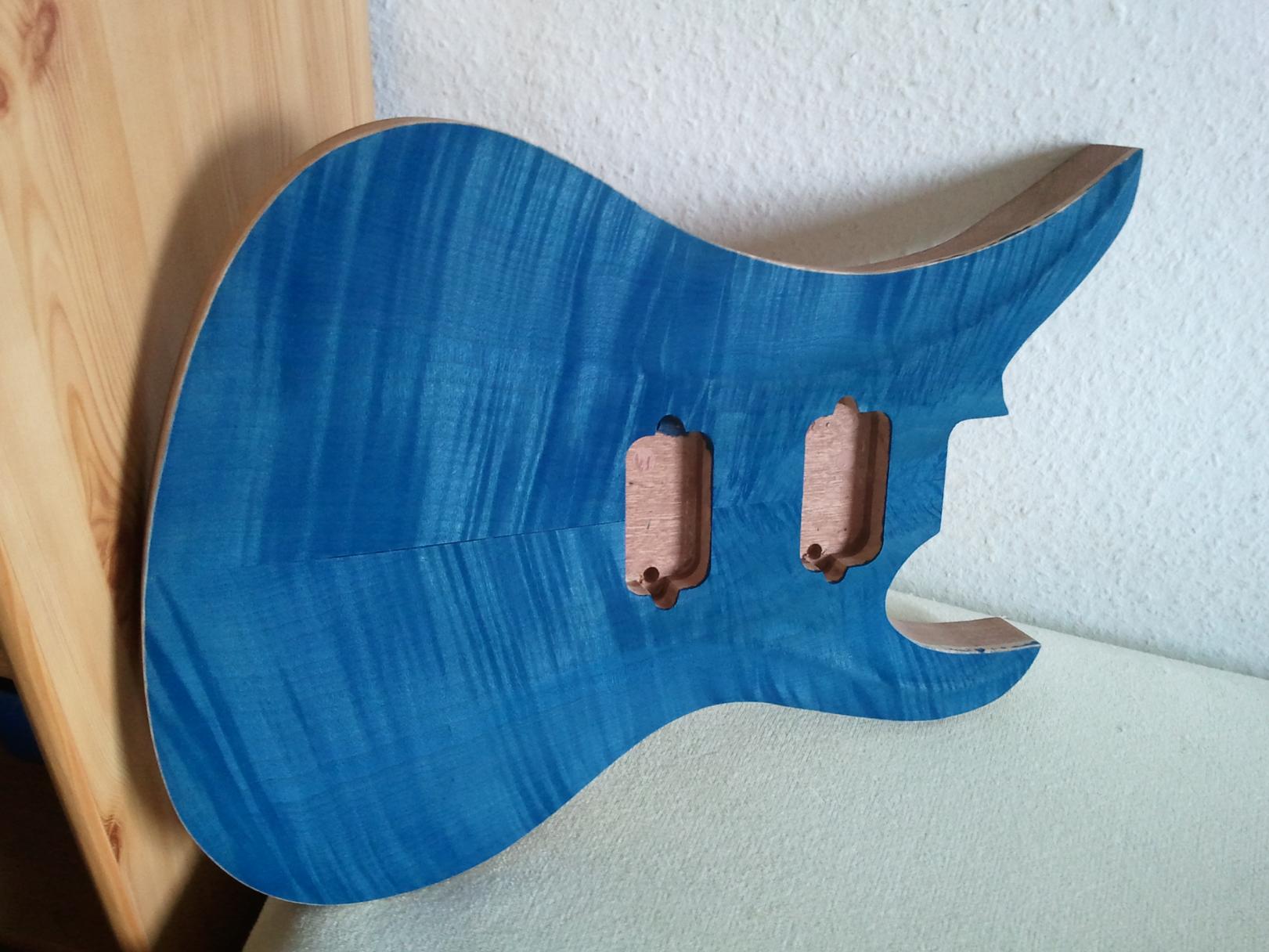

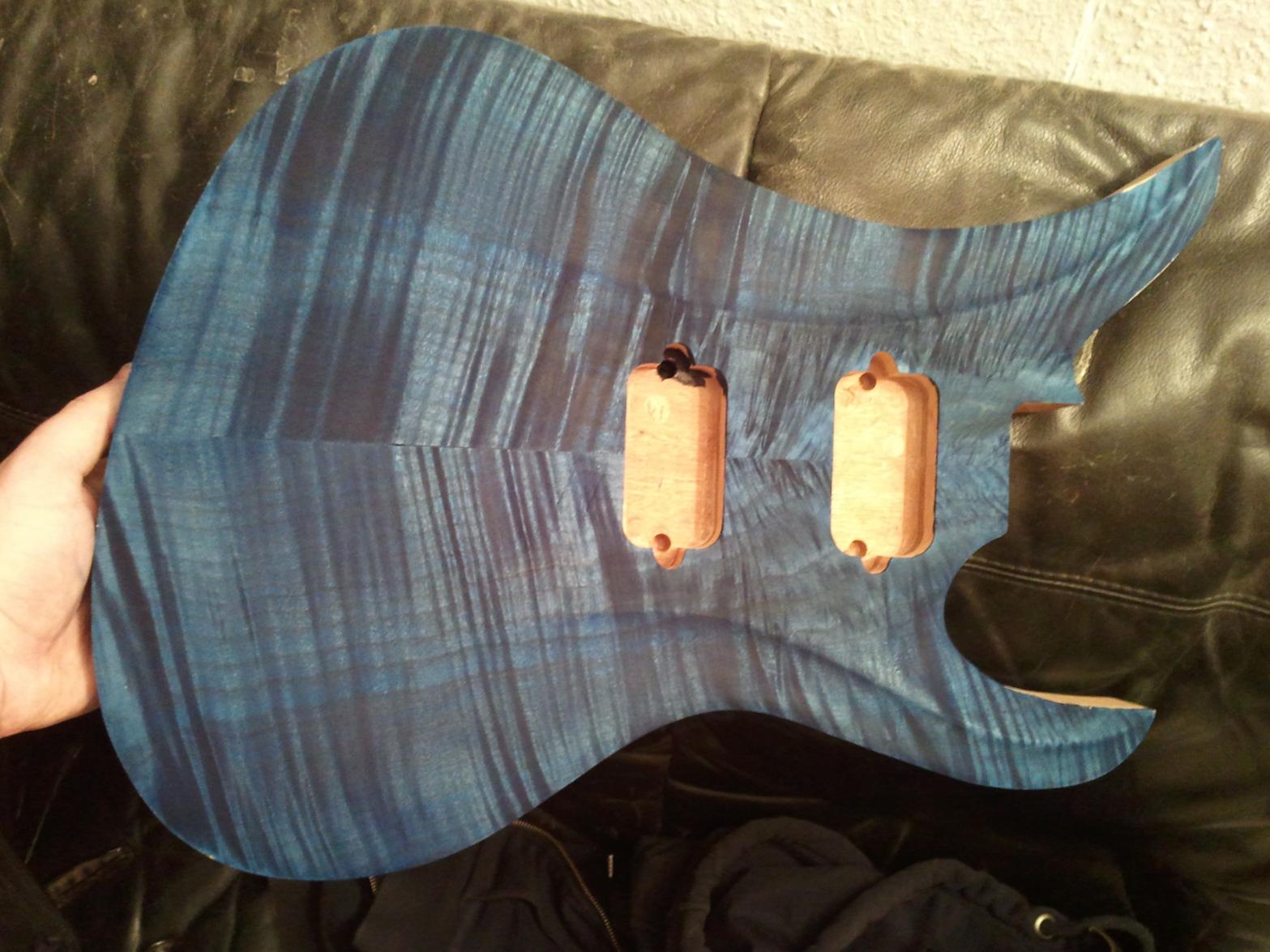

Dann habe ich mich an das Beizen der Decke. Dafür habe ich blaue Pulverbeize aus der Tüte von Clou verwendet.
Die muss man erstmal in ein Viertel Liter Wasser auflösen(heiß) und dann abkühlen lassen.
Mit einem Schwamm habe ich die Beize dann aufs Holz geklatscht, dann aber relativ schnell mit Küchentuch wieder abgewischt, damit der Farbton nicht zu dunkel wird. Bei aller Freude habe ich Probebeizen ganz vergessen, war aber nicht schlimm
Die Ränder habe ich für ein Fakebinding mit Klebeband abgeklebt. Das hätte ich mir allerdings sparen können, da fast überall die Beize unter das band durchgeflossen ist.
Ich werde nochmal zu meinem Kumpel gehen und an der Bandschleifmaschine die Beize rausschleifen. Da schleif ich dann auch die letzten Unebenheiten in den Zargen weg.
Doch dann ist mir was aufgefallen
Ich verblödeter Vollpfosten hab tatsächlich ein paar hässliche Kratzer in der Decke übersehen.
Abschleifen wollte ich nicht wieder alles, da ich den farbton genau so getroffen habe wie ich ihn wollte.

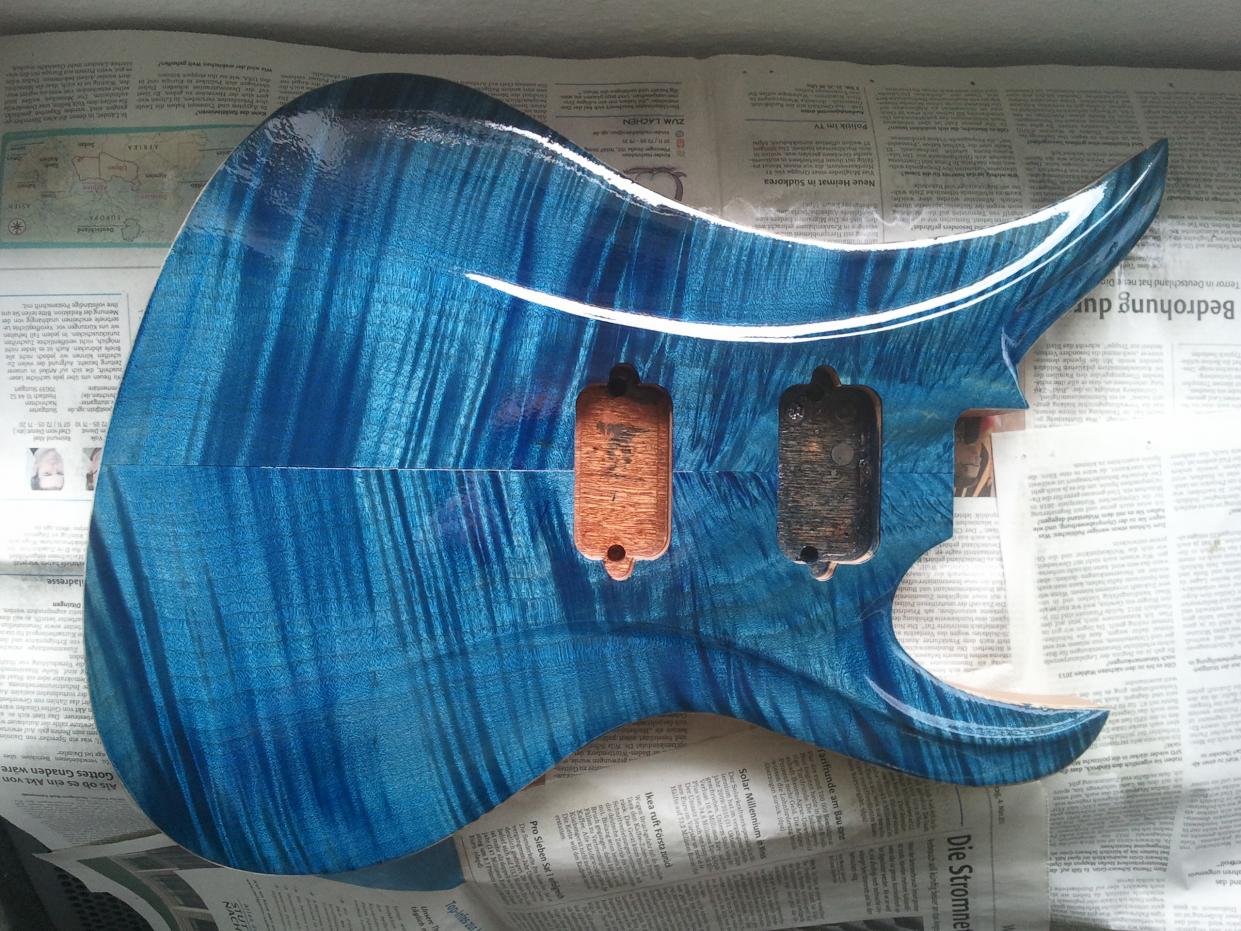

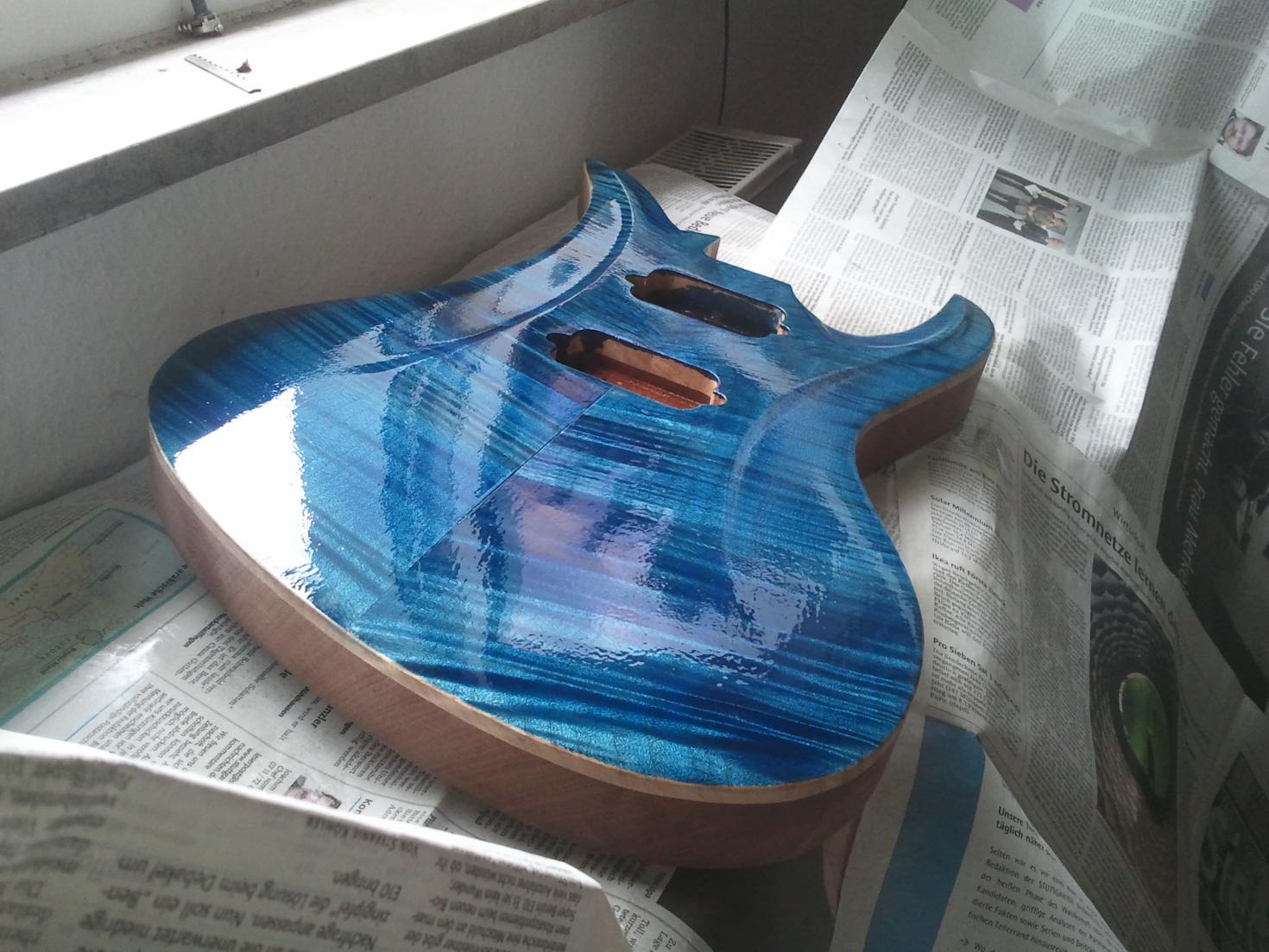

Also Klarlack drauf und hoffen, dass die Kratzer verschwinden.

Ich habe Klarlack auf Nitro-Alkydal Basis von der Firma Würth als Sprühdose verwendet.
Der trocknet verdammt schnell und es bilden sich keine Lacknasen.
Es sind nun etwa 6 oder 7 (dünne) Lackschichten aufgetragen worden bis die Dose leer ging
Die Kratzer scheinen tatsächlich zu verschwinden Nur noch leichte Unebenheiten sind dort zu erkennen.

Ich werde mir erstmal einen neuen Lack bestellen müssen und dann noch weitere Schichten auftragen.
Aber ich finde das sieht bis jetzt einfach super aus. Übertrifft alle meine Erwartungen



[six harvest]

sieht super aus... Wie heisst der Farton beo PRS*, Blue Matteo? Haste gut getroffen.

LG

Six Harvest



[Don Rollo]

Dem kann ich mich nur anschließen. Das Deckenshaping ist dir sehr gut gelungen und die Farbe sieht wirklich klasse aus.



[rz259]

Ja, die Farbe gefällt mir auch ziemlich gut. Würde mich auch interessieren, wie du den Farbton hingekriegt hast.
Hast du die Beize nur einmal aufgetragen? Und dann nach dem Trocknen mit Klarlack lackiert? Oder gab's da noch irgendwelche Zwischenschritte?
Mich erstaunt nämlich der Unterschied zwischen dem ersten und dem zweiten Bild.

Ciao,

Rudi
