Ein Tone-Poti für 2 PUs

[Hans Herman]

Hallo,

nachdem mich die SuFu nach ausgiebigem Suchen zu Weißglut gebracht hat, wollte ich eine kurze Frage stellen:

Ich habe in meiner Strat 2 Singelcoils und einen Seymour Duncan Hotrail an der Bridge.
Ich hätte gerne das der untere Tone Poti sowohl den middle SC als auch den Bridge HB kontroliert.
Hätte jemand ein Lötdiagram o.Ä. parat?

Danke im vorraus, Liebe Grüße und Frohe Weihnachten

Hans



[Damn Dan]

Mit einem üblichen Potentiometer kannst Du nicht 2 Tonabnehmer gleichzeitig regeln. Du brauchst dafür ein Doppel-Potentiometer.
Dabei hast Du einen Schaft zum Drehen und 2 gleichzeitig angesteuerte Potentiometer.
Alternativ kannst Du "gestapelte" Potis nehmen. Da sind 2 in einem Gehäuse eingebaut und ein Schaft geht direkt rurch den anderen hindurch.



[Uwe.s.]

Hallo Hans,

wenn Du beide Pickups im Ton gleichzeitig steuern willst, geht folgende supereinfache Schaltungsveränderung:

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=tone_f_bp

wenn Du sie getrennt voneinander steuern willst, gilt das, was Damn Dan schreibt.

Grüße

Uwe. s.



[Down Under]

Mit einem üblichen Potentiometer kannst Du nicht 2 Tonabnehmer gleichzeitig regeln. Du brauchst dafür ein Doppel-Potentiometer.
Dabei hast Du einen Schaft zum Drehen und 2 gleichzeitig angesteuerte Potentiometer.
Alternativ kannst Du "gestapelte" Potis nehmen. Da sind 2 in einem Gehäuse eingebaut und ein Schaft geht direkt rurch den anderen hindurch.

Ich müsste mich jetzt schon schwer täuschen, aber bei meiner US Strat von Fender kontrolliere mit dem 2. Tonepoti sowohl Bridge als auch Middle PU kontrolliert und dazu braucht es keinem speziellen Tonepoti.

Die Strat ist von 96, Fender US Standard, such mal da nach einem Schaltplan über google
edit: bzw. verwende einfach die gerade von Uwe gepostete Variante



[Hans Herman]

Genau das was ich gesucht hab
ICh danke euch und Frohes Fest!



[Damn Dan]

Aaah ok, dann habe ich die Fragestellung etwas falsch verstanden.
Ich war jetzt von einer Regelung für beide, aber mit einer Kontrolle ausgegangen.

Naja, siehe es als Anregung

Grüsse und Frohes Fest!



[Hans Herman]

Irgendwie bin ich mit dem Diagram überfordert
Der 5-Way Switch sieht garnicht wie bei mir aus un bei mir sieht alles irgendwie ganz anders verlötet aus.

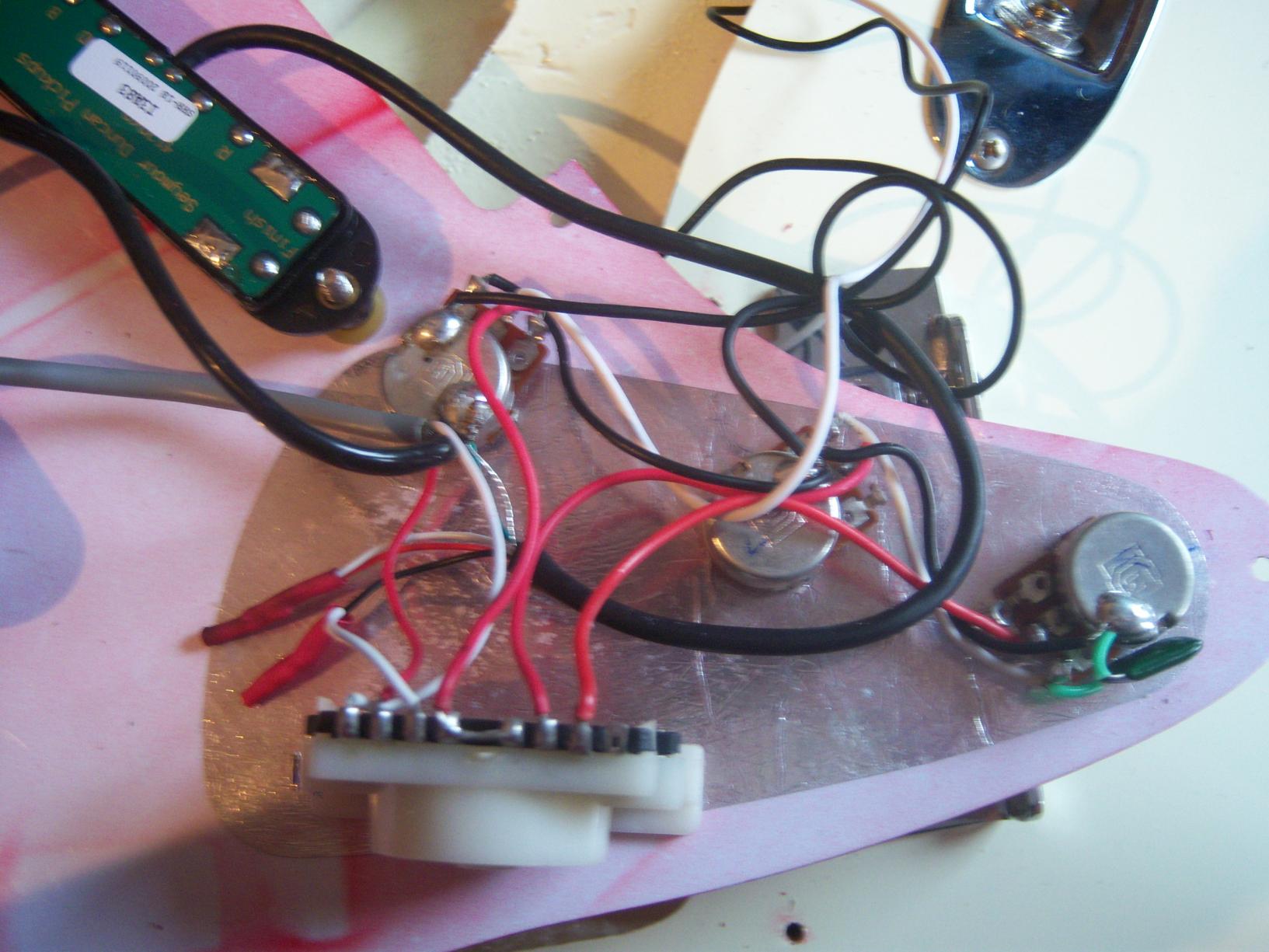

Hier mal ein Bild, wo genau muss jetzt das kleine extra Kabel angelötet werden?
