Expression-Pedal für HX One: Nur das "R" von TRS lahmlegen?

[Soundgeek]

Hello allseits, ich bin auf der Suche nach einem passenden Expressionpedal für das Line 6 HX One. Nun benötigen die Line-6-Geräte ja blöderweise Expressionpedale mit TS-Anschluss (übertragen also über normale Mono-Patchkabel), während die meisten Expressions ja "stereo", also über TRS fahren. Irgendwo habe ich nun aber gelesen, dass man das lösen kann, indem man im TRS-Pedal die Verbindung zum Ring-Anschluss der Buchse einfach kappt. Klappt das wirklich so einfach? Ich hätte dann nämlich das Dunlop DVP5 im Auge, das ich mir aber nur kaufen möchte, wenn ich vorher sicher weiß, dass diese Mini-Modifikation auch funzt. Hat vielleicht jemand Erfahrung mit so etwas?

Grüße, SG



[thorwin]

Du musst noch nichtmal etwas im Pedal modifizieren, du brauchst nur ein passendes Kabel mit TRS <-> TS Steckern, in dem du dann T mit T und S mit S verbindest. Käuflich gibt's iirc nur sogenannte Insert-Kabel, die von TRS auf 2x TS gehen, von denen dann einer mit T und einer mit S verbunden ist, damit geht's auch (ohne selber löten zu müssen), aber dann baumelt halt einer der TS Stecker irgendwo rum.



[pat875a5]

die meisten Expressions ja "stereo", also über TRS fahren.

Ich glaube die meisten sind TS

Dunlop DVP5

Gerade der müsste TS sein.

Beitrag automatisch zusammengefügt: 04.10.24

Quatsch, nehme alles zurück: du hast Recht, der Dunlop ist TRS. Hab auch einen, hatte nur einen kurzen gedanklichen Blackout.

Beitrag automatisch zusammengefügt: 04.10.24

Aber jetzt andere Frage: der Dunlop hat ja auch einen Volume Out. Der ist TS. Kannst du evtl. Einfach den nehmen? Ich konnte damals einen DigiTech Gsp1101 mit dem Volume Pedal (TS) steuern.



[Soundgeek]

Aber jetzt andere Frage: der Dunlop hat ja auch einen Volume Out. Der ist TS. Kannst du evtl. Einfach den nehmen? Ich konnte damals einen DigiTech Gsp1101 mit dem Volume Pedal (TS) steuern.

Hm, möglicherweise, daran hatte ich gar nicht gedacht. Allerdings arbeitet der Volume-Pot mit 100 kOhm, denke ich. Der Expression-Pot sollte 10 kOhm haben.

Beitrag automatisch zusammengefügt: 04.10.24

Du musst noch nichtmal etwas im Pedal modifizieren, du brauchst nur ein passendes Kabel mit TRS <-> TS Steckern, in dem du dann T mit T und S mit S verbindest. Käuflich gibt's iirc nur sogenannte Insert-Kabel, die von TRS auf 2x TS gehen, von denen dann einer mit T und einer mit S verbunden ist, damit geht's auch (ohne selber löten zu müssen), aber dann baumelt halt einer der TS Stecker irgendwo rum.

Okay, das wäre ja noch einfacher! So ein Kabel selbst zu löten, ist kein Problem. Wenn das so klappt, ist das spitze. Allerdings frage ich mich, warum dann so viele Leute klagen, dass sie ihr TRS-Pedal bei Line 6 nicht verwenden können und Alternativen suchen…



[thorwin]

Brauchte man nicht für die LIne6-Geräte ein Pedal mit speziellen Wert des Potis? Ich hab da diffus was im Hinterkopf.....



[Soundgeek]

Brauchte man nicht für die LIne6-Geräte ein Pedal mit speziellen Wert des Potis? Ich hab da diffus was im Hinterkopf.....

Meines Wissens sollten 10-kOhm-Potis passen.



[LP Hannes]

Nun benötigen die Line-6-Geräte ja blöderweise Expressionpedale mit TS-Anschluss (übertragen also über normale Mono-Patchkabel), während die meisten Expressions ja "stereo", also über TRS fahren.

Moin. Das verwirrt mich jetzt... an meinem hx effects nutze ich ein Volume Pedal von ErnieBall als Expressionpedal.Kabel Stereoklinke auf 2 Monoklinken.Habe auch schon andere ExpPedale genutzt. Immer TRS, also Stereokabel... Woher kommt die Erkenntnis, dass ein Line 6 Gerät Monokabel benötigt? Das ist ein Irrtum wie mir scheint. ???



[Soundgeek]

Woher kommt die Erkenntnis, dass ein Line 6 Gerät Monokabel benötigt? Das ist ein Irrtum wie mir scheint. ???

Das steht im Manual. Und es wird auch in ziemlich allen Youtube-Tests des HX One erwähnt und in unzähligen Foren. Denke schon, dass es stimmt.

Beitrag automatisch zusammengefügt: 05.10.24

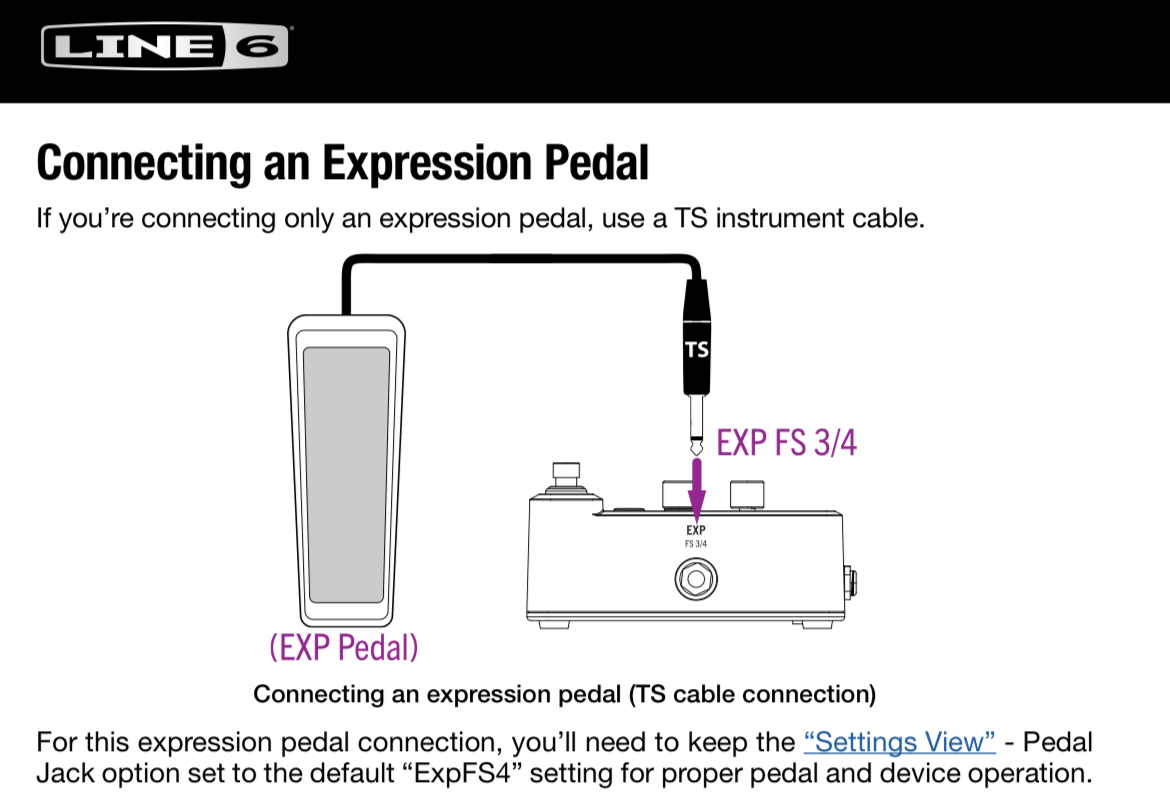

Aus dem Manual:



[boisdelac]

Im VGuitar Forum gibt es gehäuft Infos zum Umbau und anpassen von Expression Pedals

External Expression Pedals

External Expression Pedals

www.vguitarforums.com

Expression Pedals für Geräte von Line6 arbeiten normalerweise mit Potentiometern, die als regelbarer Widerstand geschaltet sind. Erkennbar am Mono-Klinkenstecker (TS), hier werden nur zwei Anschlüsse benötigt.
Expression Pedals für Boss- und Roland-Geräte arbeiten normalerweise mit Potentiometern, die als Spannungsteiler geschaltet sind. Dies ist meist am Stereo-Klinkenstecker (TRS) erkennbar, hier werden 3 Anschlüsse benötigt.



[Soundgeek]

Danke für den Link! Demnach sollte es ja klappen, wenn ich ein TRS-Pedal mit dem HX One über ein TRS->TS-Kabel verbinde, oder?



[boisdelac]

Vielleicht reicht sogar ein normales Klinkenkabel ... ausprobieren ...



[Soundgeek]

Habe das Pedal mal bestellt, werde hier berichten. Mono-Klinke funzt angeblich nicht, weil dann Ring mit Sleeve kurzgeschlossen wird und sich die Signale zuwiderlaufen. Mal sehen.
Danke allen soweit!



[boisdelac]

Hier gibts auch noch Infos, wie das Pod Express zu konfigurieren ist ... Manual, ab Seite 13

https://line6.com/data/6/0a020a3f611e65eb7a7c4564b/application/pdf/POD%20Express%20Owner%27s%20Manual%20-%20English%20.pdf



[Soundgeek]

So, Expressionpedal ist angekommen, also hab ich rasch ein Patch-Kabel wie oben beschrieben verlötet: eine Seite TS (kommt in den HX One), die zweite TRS (kommt ins Pedal), wobei beim Ring-Kontakt nichts angelötet wurde. Damit funktioniert alles, wie es soll. Das Pedal füllt den gesamten Regelweg aus.

Danke nochmal allen!
lg, SG
