Also beginnen wir mal mit den grundlagen der Form:

dreadnought bezeichnet die form des korpuses einer gitarre.

sieht so aus:



cutaway ist der ausschnitt am korpus unter dem griffbrett, um hinter dem 14. bund noch spielen zu können.

selbeiges bild:
das iss ne dreatnought mit cutaway, oben eine ohne.

na andere westerngitarrenform ist folgende:
die jumbo form wird bei den ganzen yamaha cpx und apx-modellen verwendet. die form gibt auch noch ohne cutaway...

Der Klang bei den Formen ist unterschiedlich, mit cutaway "fehlt" ein stück des Korpuses, sprich des Resonanzkörpers.

Die Bezeichnung "Dreadnought" stammt aus der Zeit des ersten Weltkriegs. So wurden damals besonders große, kantige Schlachtschiffe benannt. Aus heutiger Sicht ist Dreadnought wohl nicht geschmackvoll gewählt, doch als 1919 die erste Martin-Akustik mit diesen "übergroßen" Korpusdimensionen auftauchte, dachte sich wohl niemand etwas dabei. Dreadnought steht also für eine von Martin erfundene Korpusform.
dread= Furcht
nought = null, nicht
also, dreadnought ist übersetzt ein " Fürchte-nichts", wie gesagt kampfschiff [danke an to.m für diesen Absatz]


Kommen wir zu den Pickups...

es gibt Gitarren mit Piezopickup, welche mit Mikrofonen un Piezuzopickups etc...

Piezo
ein Piezo ist ein länglicher metallstab (vereinfacht ausgedrückt...), der unter der bridge (wo die saiten am korpus festgemacht werden) sitzt. er nimmt die saitenschwingugen auf und wandelt sie in elektrische signale um.
der piezo wird in aktiv und passiv angeboten, aktiv heißt man hat über eine batterie mehr output und man kann direkt an der gitarre klangeinstellungen vornehmen.

die 2-wege-systeme (mikrofon+piezo)
bei diesem system befindet sich noch ein mikrofon unter dem schallloch im korpusinneren, das die töne der saiten und des gezupfes aufnimmt.
diese version ist meistens aktiv geregelt, da man das mikrofon einstellen muss und regelt wie viel das mikro, wieviel der piezo an signalen abgibt.


wenn noch was fehlt bitte anfügen, keine dikussionen drüber führen, wenn fehler drinnen sind bescheid sagen.
irgnd ein moderator kann das ganze ja mal oben festmachen. danke

Eigenschaft

Ray
Ray
Mod Emeritus
Ex-Moderator
HCA
Zuletzt hier
06.02.21
Registriert
22.08.03
Beiträge
13.298
Kekse
8.824
Ort
Frankfurt
Korpusformen und -größen von Westerngitarren

Die klassischsten aller Korpusgrößen- und formen gehen wohl auf das alte System der Firma Martin zurück. Die Grundmodelle sehen wie folgt aus:



Original-Zollmaße und weitere Infos hier oder noch besser hier

Kleine Bildchen der verschiedenen Sizes (und viele viele Modelle) hier


Man könnte diese Modelle in drei Gruppen einteilen:

1: Size 2, 1 und O (sprich "o"). Diese Modelle haben noch ziemlich deutlich die klassische 8-Form. Taille zwar nicht ganz in der Mitte, aber es ist schon noch ne 8. Runde Schultern. Hals-Body-Übergang allgemein am 12. Bund.

eine schlichte Size-1
eine sehr schöne Size-2
Size O

2: Size OO und OOO (sprich "double 'O/triple 'O"). Ebenfalls noch ne 8-Form, aber die Taille wandert nach oben. Zudem eckigere Schutern. Hals-Body-Übergang meist am 14. Bund, gibt aber auch welche mit Übergang am 12.

Typische Flat- und v.a. Fingerpicking-Gitarren. Wobei die Triple'O mit Sicherheit die beste Allroundgitarre unter all diesen Größen ist.

eine der berühmtesten OOs überhaupt, OO-45
und noch eine Triple'O

3: Size D (Dreadnought). Hier wars das jetzt mit der 8, die Form erinnert eher an eine Glocke. Taille erheblich schwächer ausgeprägt, Schultern sind noch eckiger (Sonderfall sind Roundshoulder Dreadnoughts, dazu später mehr). Zargentiefe in der Regel grösser als bei allen anderen Sizes.

Die D ist also höher, breiter und tiefer als die anderen, dazu kommt, dass auch die weniger ausgeprägte Taille noch mal Klangraum freigibt. Deshalb waren und sind die Ds neben den Jumbos die typischen Begleitgitarren fürs Akkordgeschrammel. Wobei durchaus auch flatpicking nicht aussergewöhnlich ist. Fingerstyle ist aber eher ungewöhnlich.

dick und fett...die Dreadnought

Größe und Form sind bei diesen klassischen Modellen also gekoppelt. Es gibt keine Size-1 Form in der Grösse einer D und keine Dreadnoughtform in der Größe einer Size-1. Neuerdings hat sich das aber geändert, es gibt z.B. auch Mini-Dreadnoughts. Diese Modelle bekommen dann aber in der Regel eigene Bezeichnungen (s.u.)

Es gibt mittlerweile noch Size M (entspricht Vorkriegs-Size F für Archtops), das ist ne Triple 'O, die etwas breiter ist (auch OOOO genannt).

Daneben gibts noch Size 3 und 5, die noch kleiner sind als 2. Size-5 war v.a. unter den Tenorgitarren berühmt. Findet man heute seltener, gibts aber noch.

Size-5 dead link

Neuerdings gibts noch Size 7, das ist ne Mini-Dreadnought (wie die Baby-Taylors bei Taylor).

Sonderfall: OM-Modell (Orchestra-Model). Die gibts schon lange, ist eine Triple OOO von der Form und Größe, hat aber eine längere Mensur. D.h., die Bezeichnung hat eigentlich nix mit Bodyform und -größe zu tun.

Neuerdings wird der Begriff OM allerdings (bei non-Martin-Gitarren) anscheinend auch gerne synyonym für Grand Auditorium (s.u.) oder Triple 'O verwendet, als Bezeichnung für ne große Gitarre, die aber keine Dreadnought oder Jumbo (s.u.) ist.

Recht neu ist bei Martin die J-Form, das ist quasi ne OOOO mit der Bodytiefe einer D. Die bis dato wohl grösste Martin-Gitarre.

Andere Größen:

Jumbo:



Die Jumbo ist eine sehr große Gitarre, größer als Triple 'O, erzeugt also eher Töne und Lautstärken wie fette Dreadnoughts. Von der Form her allerdings ne gedrungene 8 mit Mörderhüften :) Wie die Dreadnought ist auch diese Gitarre eine typische Begleitgitarre, nicht unbedingt so der Fall für die Fingerpicker.

Ursprünglich wurde AFAIK die Bezeichnung Jumbo von Gibson geprägt, die damit noch NICHT diese heute so markante Form beschrieb, sondern Gitarren, die man heute als Roundshoulder Dreadnoughts bezeichnet. Also Gitarren in der D-Size Glockenform und D-Size Größe, aber mit runden Schultern. Bekannte frühe Modell z.B. die Gibson J-45 (J für Jumbo).



Heute dagegen meint man mit Jumbo eigentlich immer die oben zu sehende Form, die durch Gibsons J-200 bzw SJ-200 berühmt wurde. (SJ = Superjumbo) Klick dead link

Sonderfälle innerhab der Jumbofamilie sind die Minijumbos, die v.a. durch die Entwicklung der Electro-Acoustic an Bedeutung gewannen. Durch Amp oder PA kann man ja auch mit kleineren Bodys ordentlich Ton und Lautstärke rausholen.

Grob kann man die in zwei Gruppen einteilen:

Minijumbos mit tiefer Zarge, wie z.B. die Yamaha CPX. Die Bodytiefe ist annähernd normal, aber der Body selber ist meist etwas kleiner, und sehr oft haben diese Modelle Cut Aways. Insgesamt nicht so laut und fett wie dicke Jumbos. Eher Allroundgitarren.

Minijumbos mit flacher Zarge (ca 8 cm +-). Die sind nicht nur klein, sondern auch noch flach......und somit doch erheblich leiser. Der Name Jumbo bezieht sich hier tatsächlich nur noch auf die gedrungene 8-Form mit den breiten Hüften. Fast durch die Bank mit Cut Away. Bekanntester Vertreter wohl die APXe von Yamaha.


Andere Bezeichnungen

Neben den klassischen Martin-Bezeichnungen haben sich (bis auf Size-D, die eigentlich immer Dreadnought heisst) auch andere Namen eingebürgert, die allerdings nicht so eindeutig sind wie die Martin Sizes. Die bekanntesten wären Grand Auditorium, Auditorium, Grand Concert, Concert und Parlor.

Meist ist Grand Auditorium in etwa eine Size M (OOOO) oder sogar ein Tick größer, manchmal werden auch Jumbo-style-Gitarren so bezeichnet.

Die Auditorium geht in Richtung OOO

Die Grand Concert dementsprechend ne OO

Concert entspricht etwa O

Parlor ist ne kleinere O oder Size-2, also ne schmale Damengitarre, deshalb heisst die ja auch Parlo(u)r. ;-)

Hier z.B. eine Grand Concert



Drauf verlassen kann man sich aber nicht. Eine Auditorium ist zwar innerhalb einer Modellreihe wohl immer grösser als eine Concert, eine Concert grösser als eine Parlor, aber ABSOLUTE Angaben gibts nicht.

Parlors haben allerdings, unabhängig von der Größe, fast immer ne klassische recht schlanke 8-Form wie eine Size-2 und auch rundere Schultern.



Die gibts auch oft mit durchbrochener Kopfplatte und klassischen offenen Mechaniken.

schönes Parlor-Modell

Sonderfälle

Legendärster Sonderfall: Ovation.

Hier gibt es nicht wirklich Bodyformen (von Sondermodellen abgesehn), sondern die sehen fast alle mehr oder weniger gleich aus. Unterschiede nur in Punkto mit/ohne cut away und in Punkto normales Schalloch oder multisound.




Eine echte Zargentiefe gibt es aufgrund der halbrunden Bodyform auch nicht, allerdings gibts natürlich eine Maximaltiefe (Abstand Decke zum tiefsten punkt des Rückens). Demgemäss werden heute Ovations eigeteilt in



mehr Info


to be continued......


Anmerkung: In den Katalogen stehen natürlich oft überhaupt keine Größenangaben, zumal Bezeichnungen wie "Dreadnought" wohl ™s sind, ähnlich wie Strat™ o.ä.

Oft verstecken sich allerdings Kürzel hinter Modellnamen. Wenn "D"s mit drin sind, spricht das oft für Dreadnoughts (Die D-Reihen von Fender oder Crafter z.B.), "J"s (z.B. Yamaha CJX) deuten auf Jumbos hin etc.pp.

Manchmal hilft einem aber auch gar nix. Meine Yamaha LSX is pi mal Daumen eine Triple 'O (49/39cm), aber da deutet im Namen erst mal nix auf OOO, Auditorium o.ä. hin.

Auch bei den Formen gibts natürlich leichte Abwandlungen. Bei manchen OOO-Modellen sitzt die Taille etwas tiefer, es ergibt sich also eine etwas ausgewogenere 8-Form, wo der obere Teil etwas größer ist als bei klassischen Martins. Auch in Punkto Zargentiefe wird je nach Laune herumgedoktort. Flache Gitarren sind natürlich handlicher, v.a. wenn man im Stehen spielt. Der Phantasie der Hersteller sind da keine Grenzen gesetzt....

  • Gefällt mir
Reaktionen: 4 Benutzer
dylan
dylan
Registrierter Benutzer
Zuletzt hier
30.08.06
Registriert
22.07.04
Beiträge
62
Kekse
0
Ort
Innsbruck, Ö
ich möchte nur hinzufügen dass ein piezo kein metallstab ist sondern ein kristall, der bei druck spannung erzeugt. darum heißt es auch piezokeramischer abnehmer :)

Ray
Ray
Mod Emeritus
Ex-Moderator
HCA
Zuletzt hier
06.02.21
Registriert
22.08.03
Beiträge
13.298
Kekse
8.824
Ort
Frankfurt
Noch mal langsam zum Mitschreiben:

Dieser Thread ist ein gepinnter Informationsthread. Er ist offen, da Erweiterungen durchaus erwünscht sind. History dürfte ruhig mal was zur den Bauformen deutscher Akustikgitarren schreiben ;), desweiteren wären auch Infos zu Akustiksonderformen jederzeit willkommen oder auch detailliertere Pickup-Infos. Korrekturen (wie der Post über mir) natürlich auch.

Unerwünscht sind:

a: Allgemeine Fragen zu Akustikgitarren. Dafür gibts genug andere Threads bzw. die Möglichkeit, jederzeit einen neuen zu erstellen.

b: E-Gitarren-Themen. Da sind wir nicht nur im falschen Thread, sondern auch im falschen Forum

c: überflüssig Pseudokorrekturen mit 100 Zeilen Quote und keinem Inhalt.

Peda
Peda
Registrierter Benutzer
Zuletzt hier
08.10.14
Registriert
30.12.04
Beiträge
2.110
Kekse
1.315
mensch ray, nur weil du jetzt mod bist :)

also, damit mein post nicht völlig quark wirkt, hier ne sonderform:

//edit ray// genau SO stelle ich mir die Ergänzungen vor, davon haben alle was :)//edit ray//

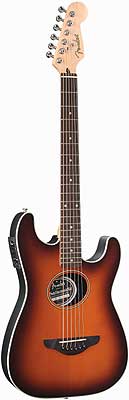

Fender Stratacoustic

Fiberglas-body
laminierte Fichtendecke
Piezo-Preamp

Subjektive Einschätzung:
ich konnte sie noch nicht anspielen, was ich aber machen werde, wenn sich die möglichkeit ergibt. aber ich denke, dass sie aufgrund des niedrigen und etwas kleinen bodys recht dünn klingt, dünner als eine apx. die stratacoustic hat ja nach meiner einschätzung nur ca die hälfte einer dreatnought.
wenn die bespielbarkeit in ordnung ist, ist sie jedoch sicher eine gute bühnengitarre.

Ray
Ray
Mod Emeritus
Ex-Moderator
HCA
Zuletzt hier
06.02.21
Registriert
22.08.03
Beiträge
13.298
Kekse
8.824
Ort
Frankfurt
Da hab ich auch gleich noch eine, die ich schon lange mit reinbringen wollte: Ibanez Talman Akustik-Modell



Vom Typus her eine ganz normale moderne Westerngitarre etwas kleinerer Größe, ähnlich den zahlreichen Minijumbos, die Form jedoch kann die Verwandschaft mit dem gleichnamigen Solidbody-Modell nicht leugnen.

J
Jacks
Guest
Hab mal ne Frage: Wie ist den vom Klang her eine Folk Westerngitarre einzuordnen?

rancid
rancid
Helpful & Friendly User
HFU
Zuletzt hier
10.09.21
Registriert
16.10.07
Beiträge
2.996
Kekse
12.089
Ort
73XXX
Das kann man so nicht pauschal sagen. Genausowenig, wie der Klang einer Dreadnought oder Jumbo ist. Außerdem ist Folk keine gängige Größenangabe, das kann beim einen Hersteller mehr in Richtung 000 gehen und beim anderen wesentlich kleiner sein.
Sie wird im Vergleich zu einer größeren Gitarre (Dreadnught, Jumbo usw.) tendenziell leiser und weniger bassbetont klingen.

Aber es gibt da schon Unterschiede wie Tag und Nacht. Vergleiche mal eine Lowden S mit einer 08/15 Gitarre in Folkgröße.

Gruß,
Matthias

Akquarius
Akquarius
Mod Emeritus
Ex-Moderator
HFU
Zuletzt hier
20.11.13
Registriert
02.06.07
Beiträge
5.769
Kekse
14.188
Ort
Neuss
@jacks: lesen gefährdet die unwissenheit:

Noch mal langsam zum Mitschreiben:

Unerwünscht sind:

a: Allgemeine Fragen zu Akustikgitarren. Dafür gibts genug andere Threads bzw. die Möglichkeit, jederzeit einen neuen zu erstellen.

jeder weitere post, der am thema vorbei ist, wird ohne ankündigung als spam gelöscht.

sobby
sobby
Registrierter Benutzer
Zuletzt hier
25.09.21
Registriert
29.01.06
Beiträge
323
Kekse
908
Ort
Markneukirchen
Eine Ergänzung zum Thema Form einer Akustikgitarre:
Jazzgitarre:
Korpus ähnlich einer Jumbogitarre, jedoch meist sind Decke und Boden gewölbt ausgeführt.
Charakteristisch sind die 2 f-Löcher

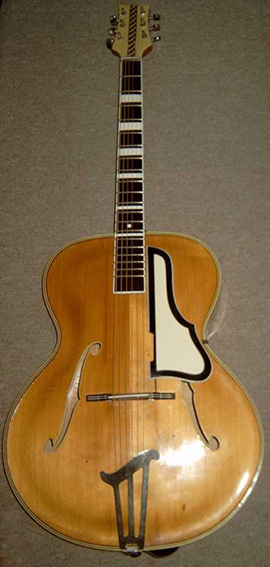

Hier ein "Markneukirchner" Instrument aus den 50er Jahren:
Sobby

  • Gefällt mir
Reaktionen: 2 Benutzer
Akquarius
Akquarius
Mod Emeritus
Ex-Moderator
HFU
Zuletzt hier
20.11.13
Registriert
02.06.07
Beiträge
5.769
Kekse
14.188
Ort
Neuss
in meiner nomenklatur läuft so eine gitarrenform als archtop.

trotzdem danke für den input.

sobby
sobby
Registrierter Benutzer
Zuletzt hier
25.09.21
Registriert
29.01.06
Beiträge
323
Kekse
908
Ort
Markneukirchen
ich sach nich Krümelka..... ;-) Bernd.
Wo Du Recht hast, hast Du recht.
Is halt noch der alte Slang von nem alten Mann ;-)
Gruß Sobby

Akquarius
Akquarius
Mod Emeritus
Ex-Moderator
HFU
Zuletzt hier
20.11.13
Registriert
02.06.07
Beiträge
5.769
Kekse
14.188
Ort
Neuss
meinst du jetzt dich oder mich ? ;):D

peter55
peter55
A-Gitarren, Off- & On-Topic
Moderator
HFU
Zuletzt hier
27.09.21
Registriert
29.01.07
Beiträge
66.842
Kekse
260.450
Ort
Urbs intestinum

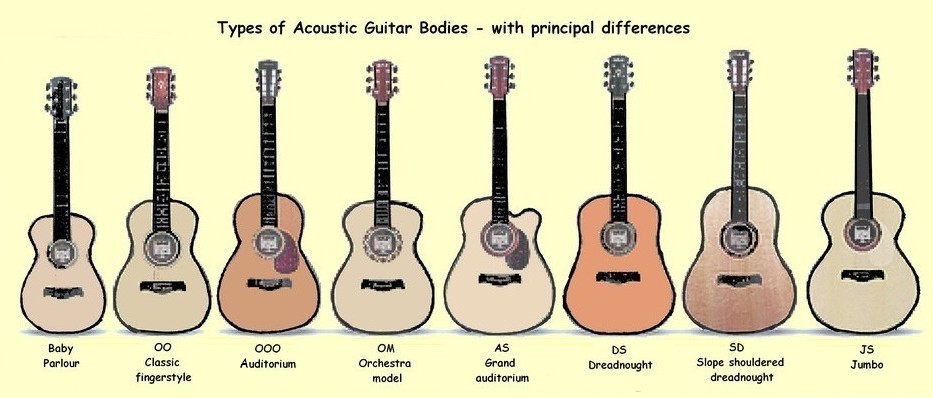

Da die Bilder in diesem Thread leider nicht mehr erreichbar sind, poste ich hier mal "Ersatz" bis wir den Thread "upgedated" bzw. repariert haben ...

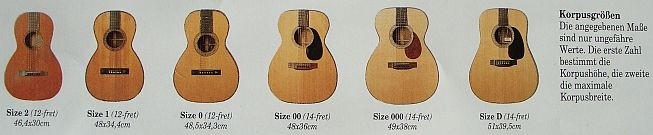

Korpusgrößen Martin.jpg

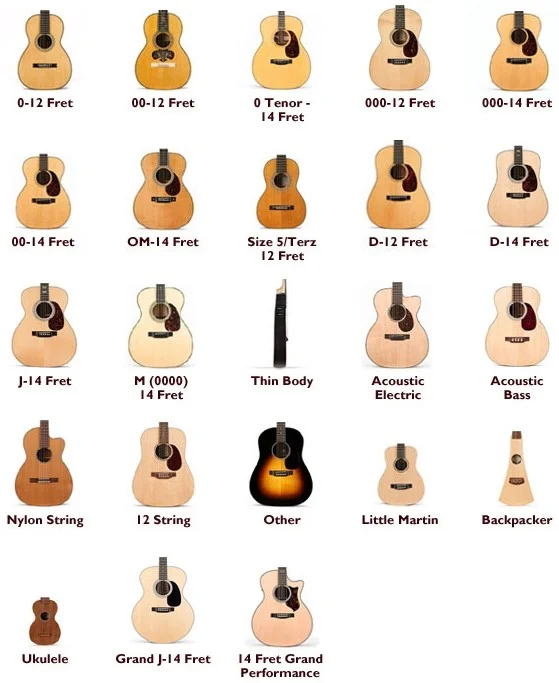

Martin Korpusformen u.-größen.jpg
