Galicia Explorer im Doppelpack!

[*JEAN*]

So ich mag auch mal wieder eine Baudoku machen.
Ich baue für einen Freund eine Explorer und werde die Gelegenheit nutzen auch eine für mich zu machen.
Die Spec:
Klassische Explorer mit Mahagoni Body / Hals und ein Makassar Griffbrett.
Eigentlich ne Stinknormale Explorer halt
Die einte wird schlussendlich nur klarlackiert (nicht gebeizt) , bekommt schwarzes pavoniertes Pickquard aus Metal und Chrom Hardware!
Meine wird schwarz Lackiert, Lederpickquard, Custom PU in Inox ( zumindest die Idee von mir) und auch ne normale Tom.

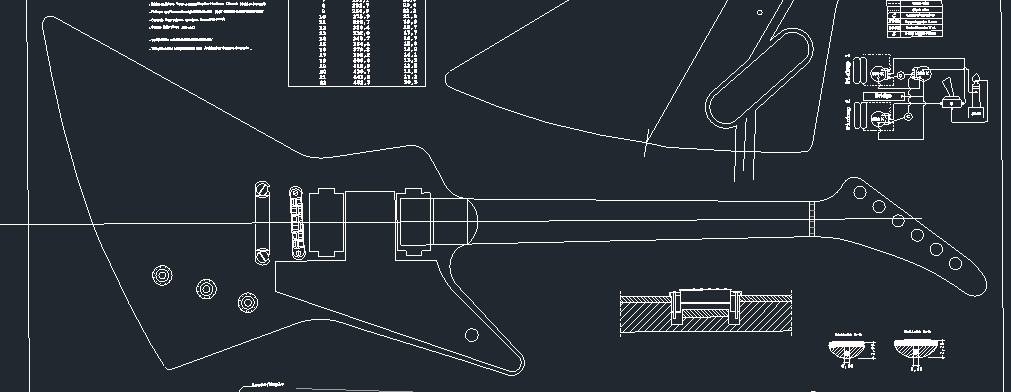

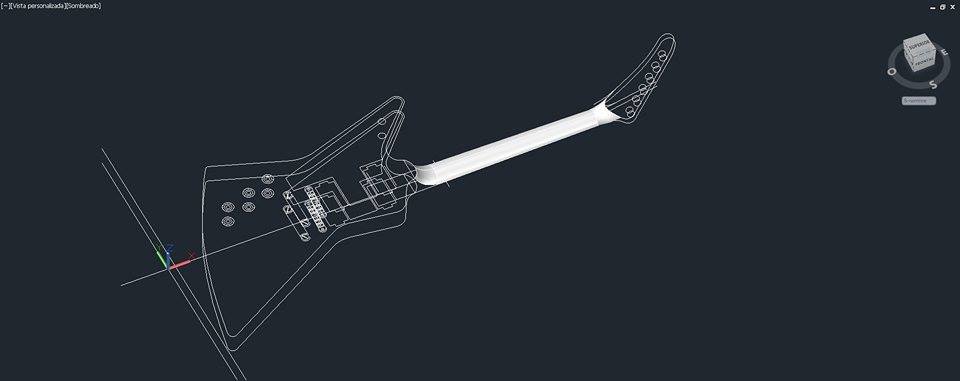

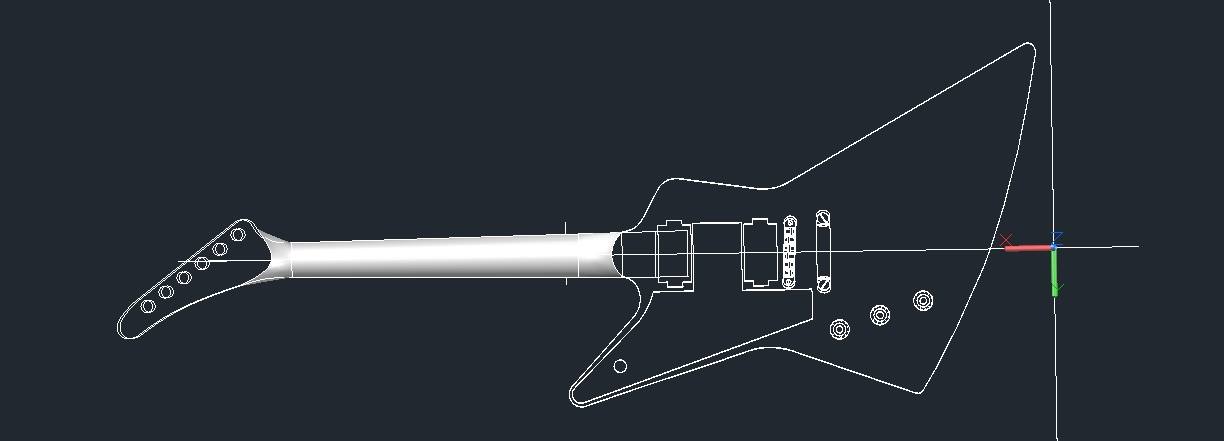

Wie alles... braucht es mal einen Bauplan hier wird man im Netz fündig.. und nach einer Auslese haben wir uns schlussendlich für einen Entschieden.

habe mich entschieden hier jedoch keinen Neckjoint a la Gibson zu machen.. und da wie PRS* zu arbeiten. Werde den Halsfuss dann zukünftig auch für andere Projekte nutzen können wie eine Les Paul.

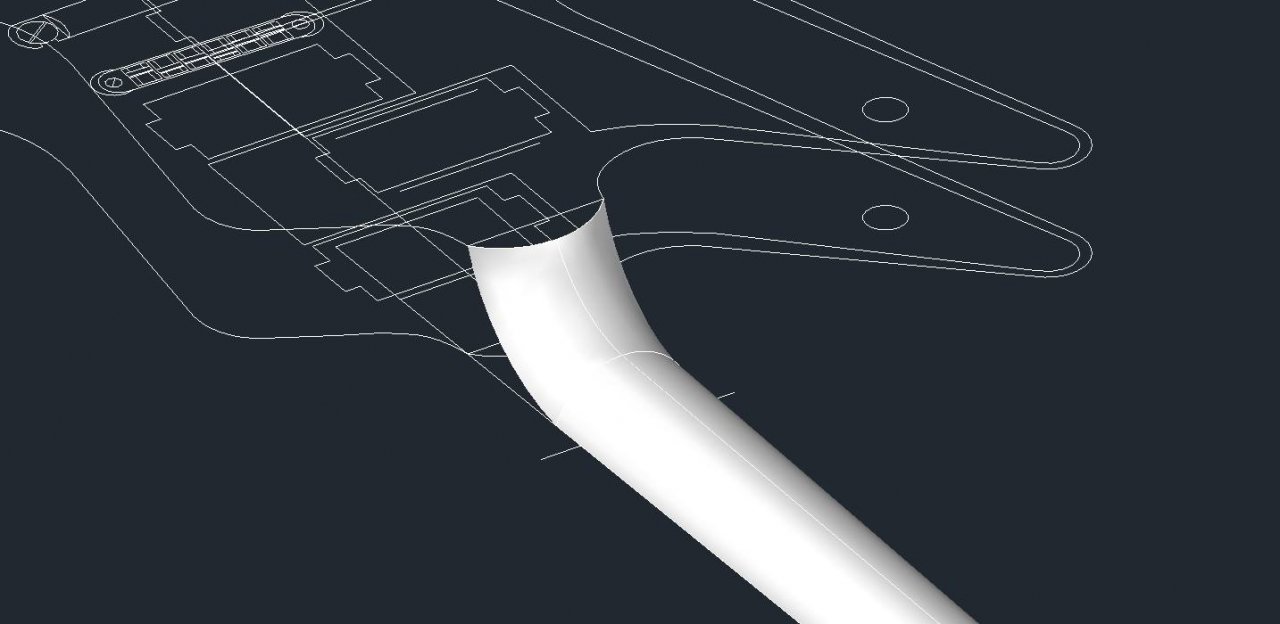

Auch der Halsübergang werde ich anders und etwas ergonomischer Gestallten:

Beginnen nun mit dem Hals.
Was ich bis jetzt gesehen habe .. werden Explorer Hälse gerne 3 Teilig gemacht.
Hier will ich jedoch etwas andere Wege gehen und mir das schäften und ansetzten von Flügel sparen und werde versuchen das Teil 1 Teilig hinzu bekommen...

Bald mehr



[govnor]

Ich liebe Bau - Threads... abonniert



[*JEAN*]

So weiter geht es ...nach durchrechnen aller möglichkeiten werde ich für den Hals ein 10cm starkes Stück Mahagoni brauchen! Reicht jedoch aber auch für 2 Hälse aus..

Ist schon ein Monsterding

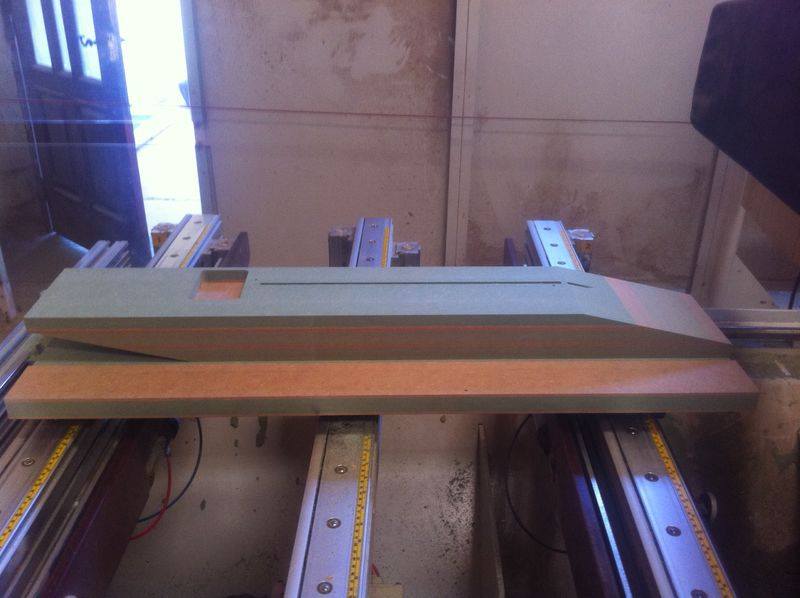

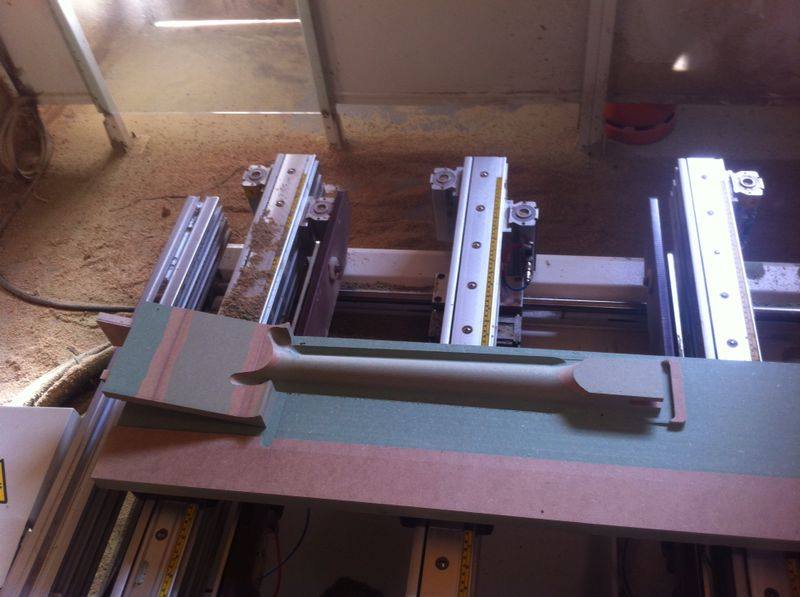

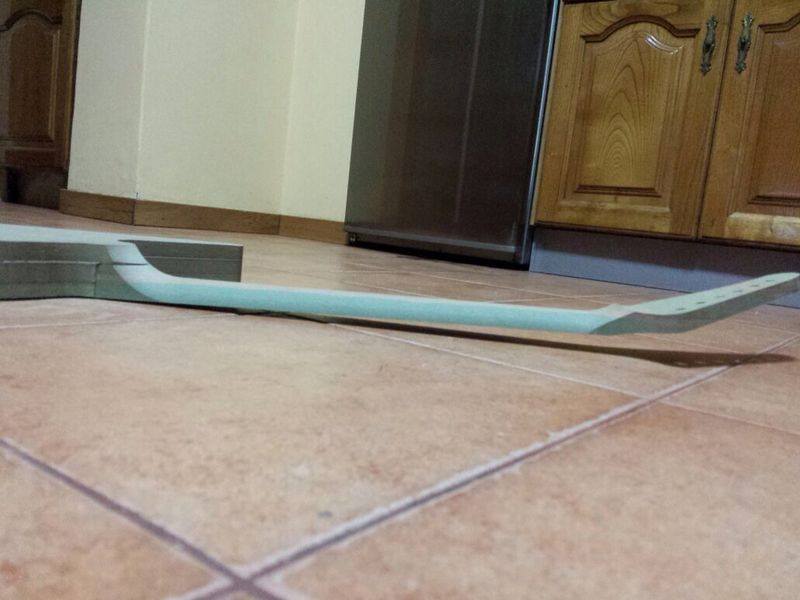

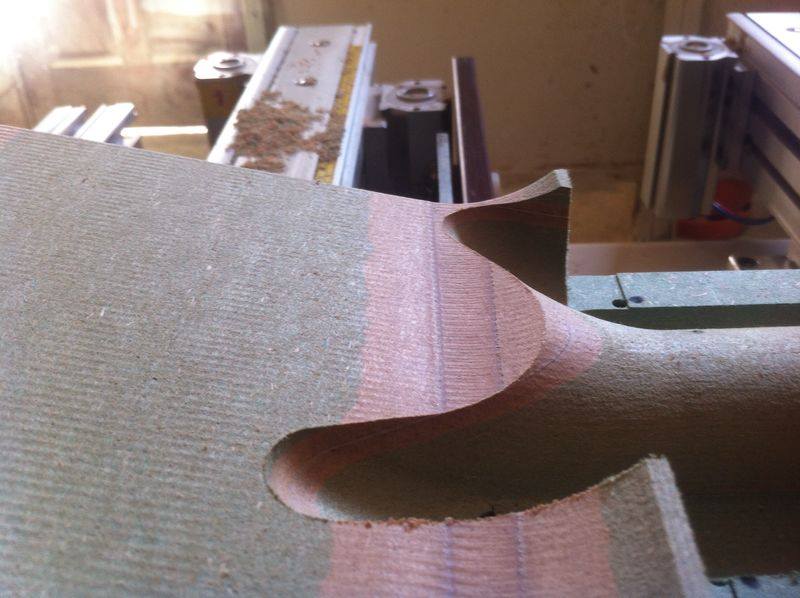

Die Programierung des Necks hat etwas Zeit gebraucht ..aber wir haben einige Details verbessert und haben erstmals aus MDF das Muster gefräst :

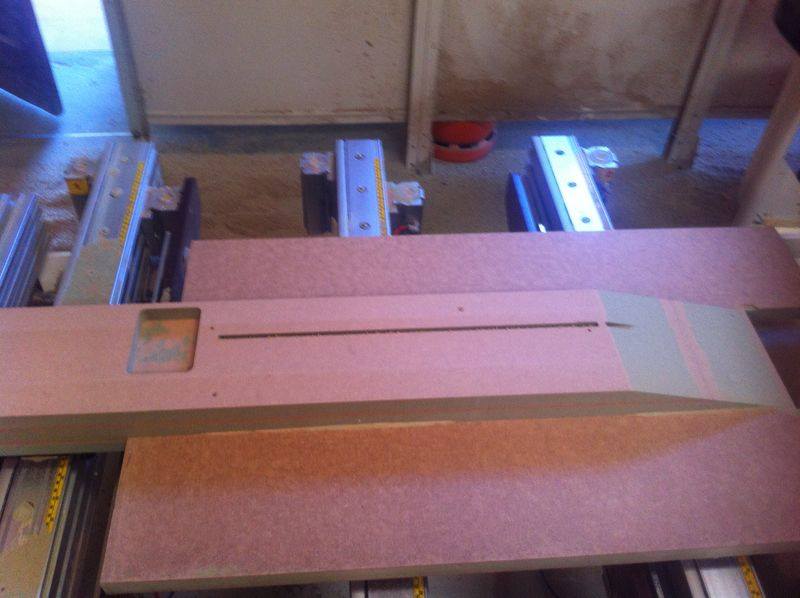

der untere Teil ist eine vorgefertigte Form welche das Werkstück mittels Vakum und schrauben hält .. so das es beim Fräsen nicht verrutschen kann.

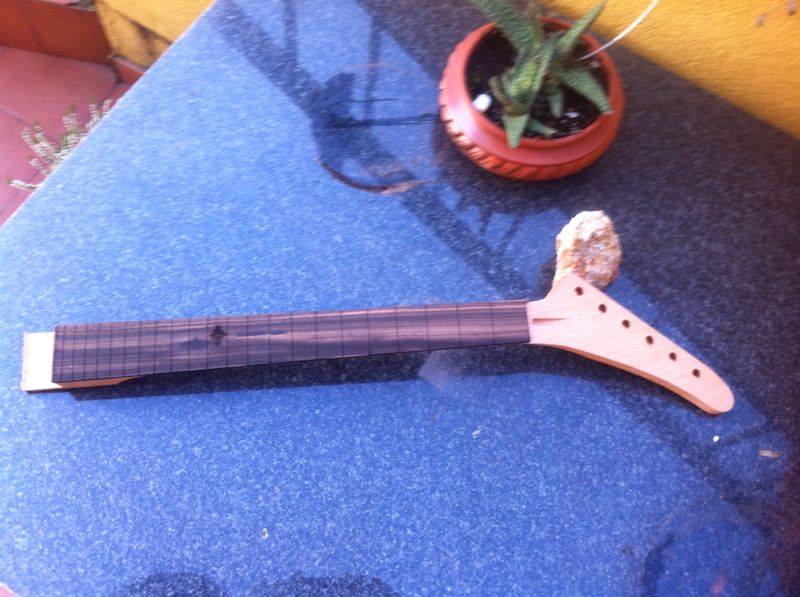

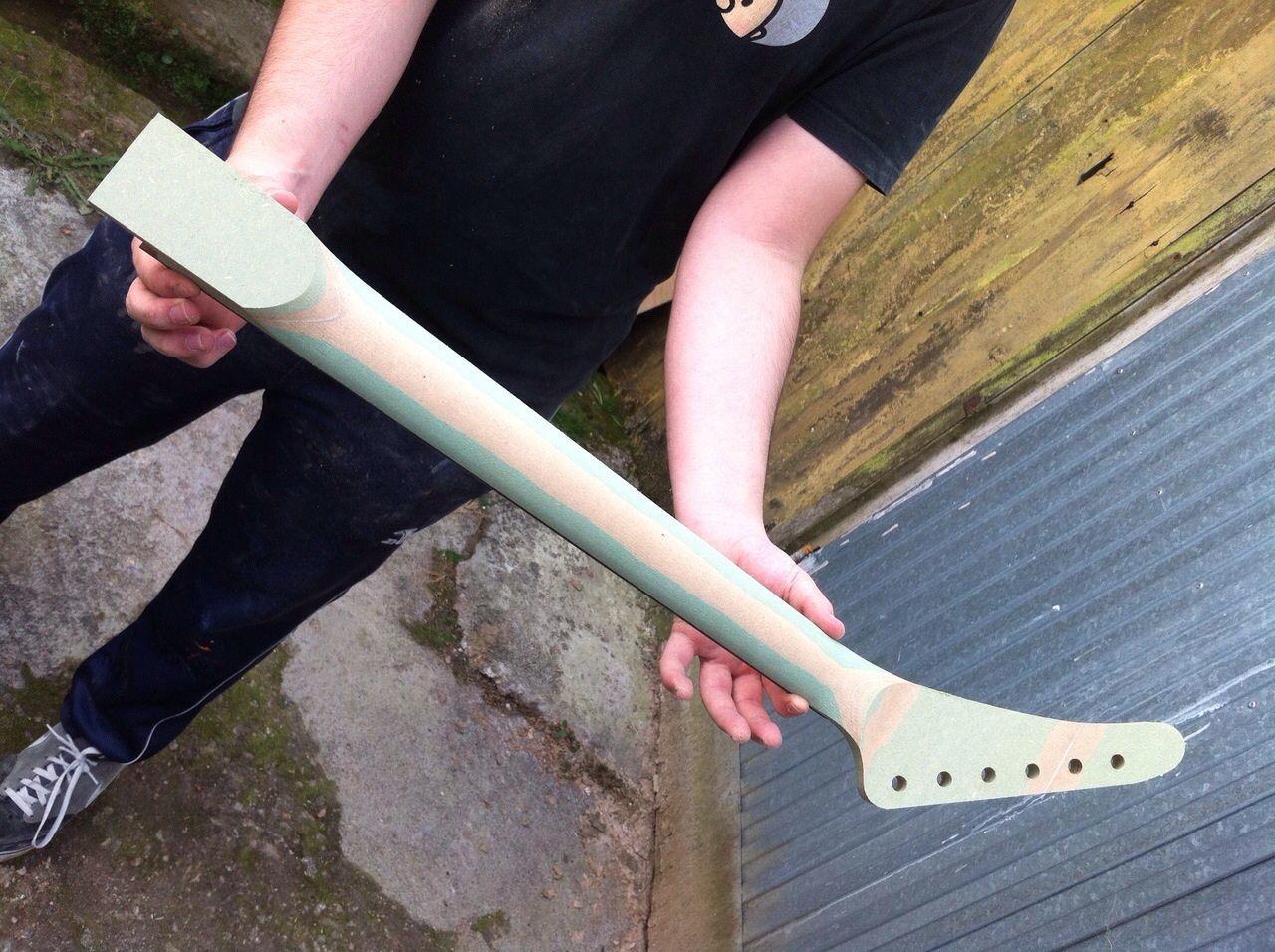

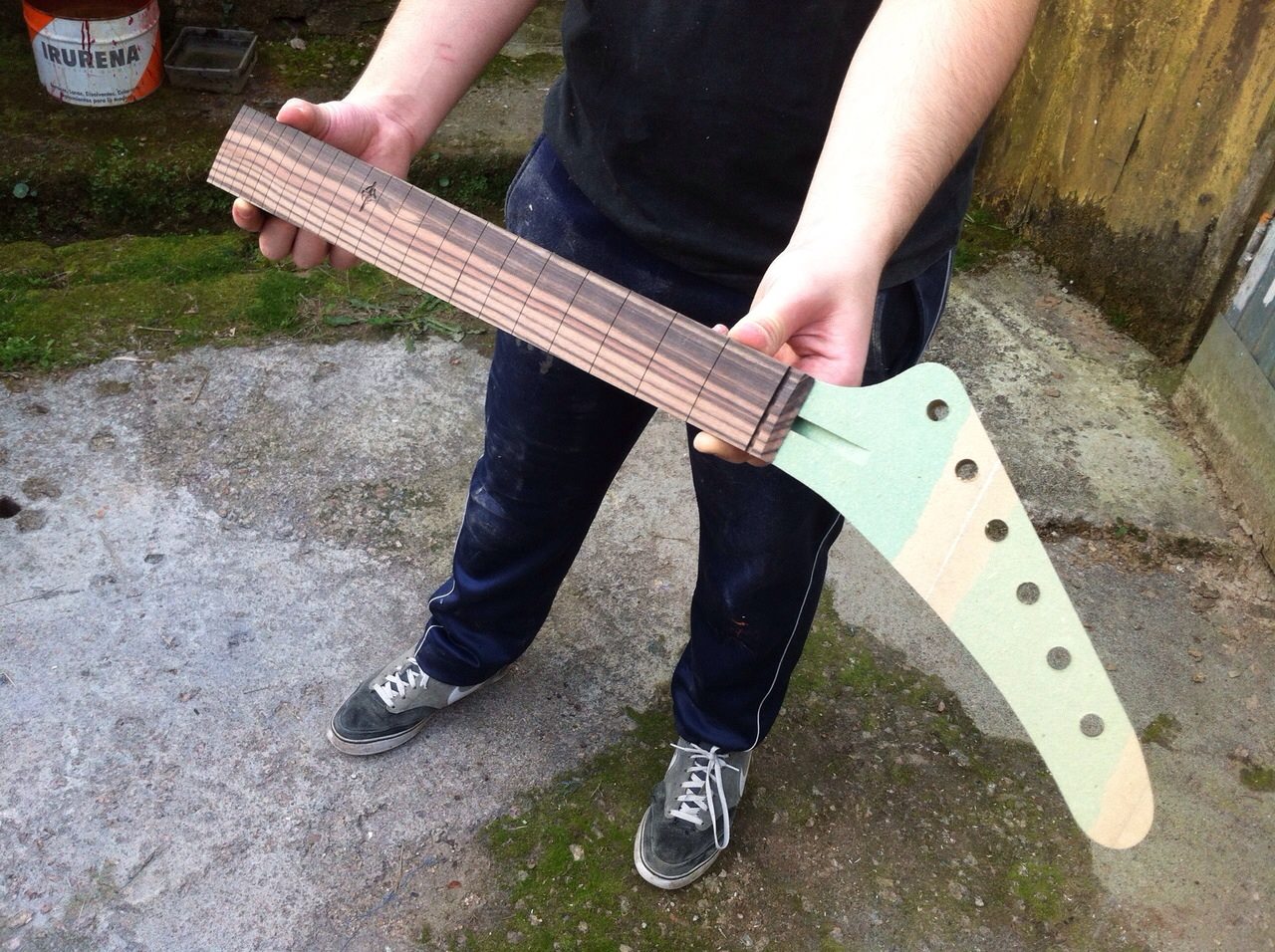

et voila : der Hals ist zumindest aus MDF schon mal geboren

Das Griffbrett welches drauf ist .. ist zwar Makassar aber nicht für den Hals bestimmt ( STrat hals) aber dient um sich einen Eindruck zu schaffen ...

nächster Schritt... opfern wir das Dicke Mahagoni!



[theogonia]

Sehr Geil.
Ist aboniert. wenn ich wohl einem Verkauf hinterher tauer, dann wohl dem meiner Explorer.
Tolle Gitarren



[Bassassasin187]

Sehr geiler Prototyp.
Aber gerade bei der labilen Explorer Kopfplatte würde ich zum Schäften anraten, so kann man wenigstens ein wenig mehr Stabilität durch einen schrägen Faserverlauf erhalten.



[*JEAN*]

Die Kopfplatte wird zusätzlich mit Metal verstärkt. Sprich wir schneiden eine 2mm Starke platte nach maß welche diese dann Verstärkt.. so das hier eigentlich nix passieren kann.



[Bassassasin187]

Metall? 2mm? Am Headstock der Halslastigsten Gitarre, die ich kenne?
Nimm doch ein Carbonoverlay oben und unten, da reichen dann auch 1-2mm aber das Gewicht ist deutlich geringer.
Versteh mich nicht falsch, ich finde es eh schon gut, das hier über zusätzliche Stabilität nachdedacht wird, aber eine Std. Explorer ist durch die kanntige Form eh schon sehr unangenehm am Körper, wenn dann auch der Headstock noch permanent tauchen will...



[*JEAN*]

Gibt metal und metal ;-)
Und noch bin ich nicht soweit..



[uwgestein]

Geiles Projekt. Ich hab auch mal ne Explorer gebaut. Ist aboniert!



[Bassassasin187]

Da hast du auch wieder Recht
Ich bin eh schon gespannt, wie es weiter geht bei euch



[*JEAN*]

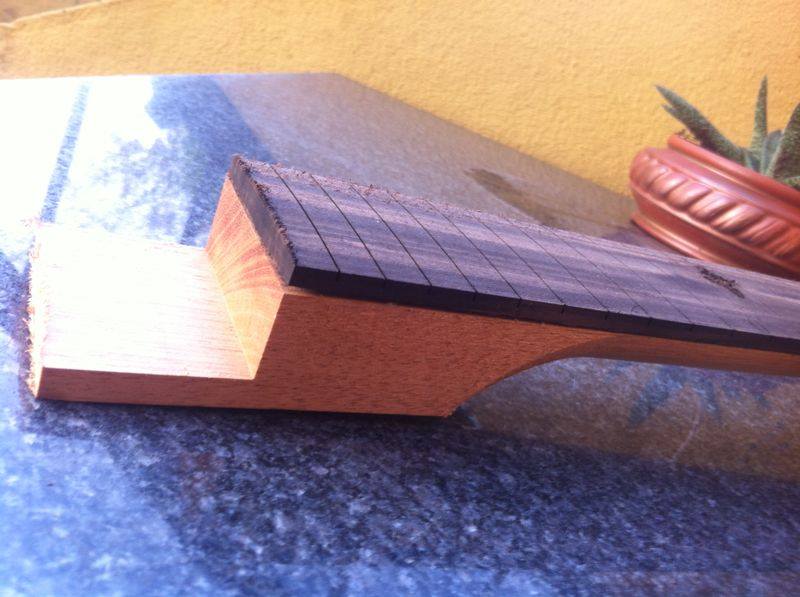

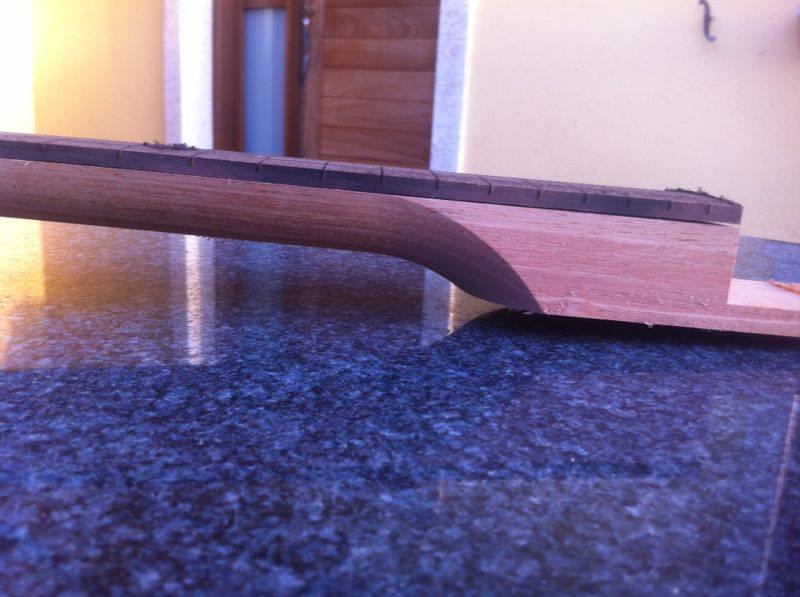

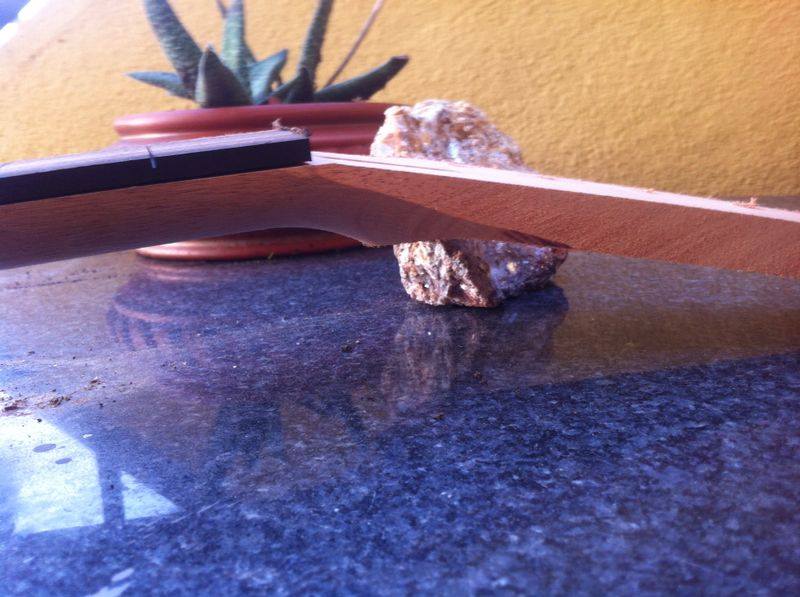

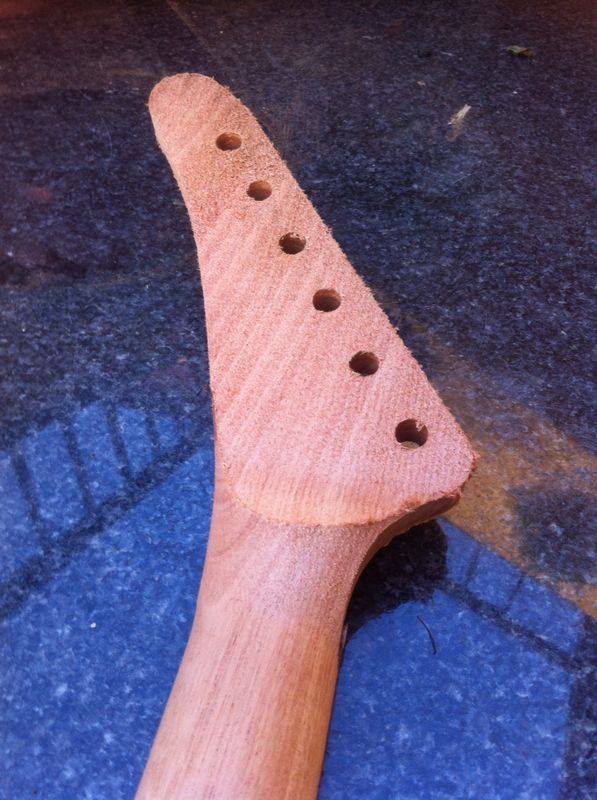

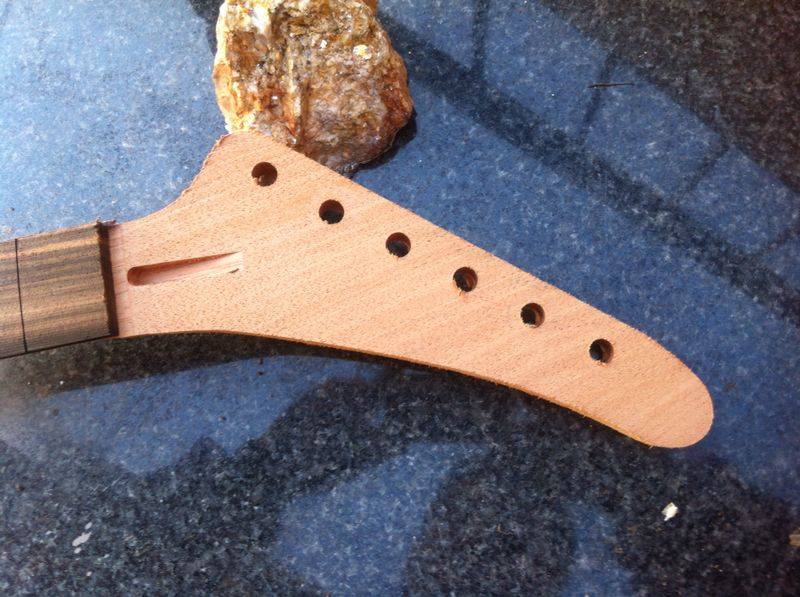

Der hals ist geboren ...

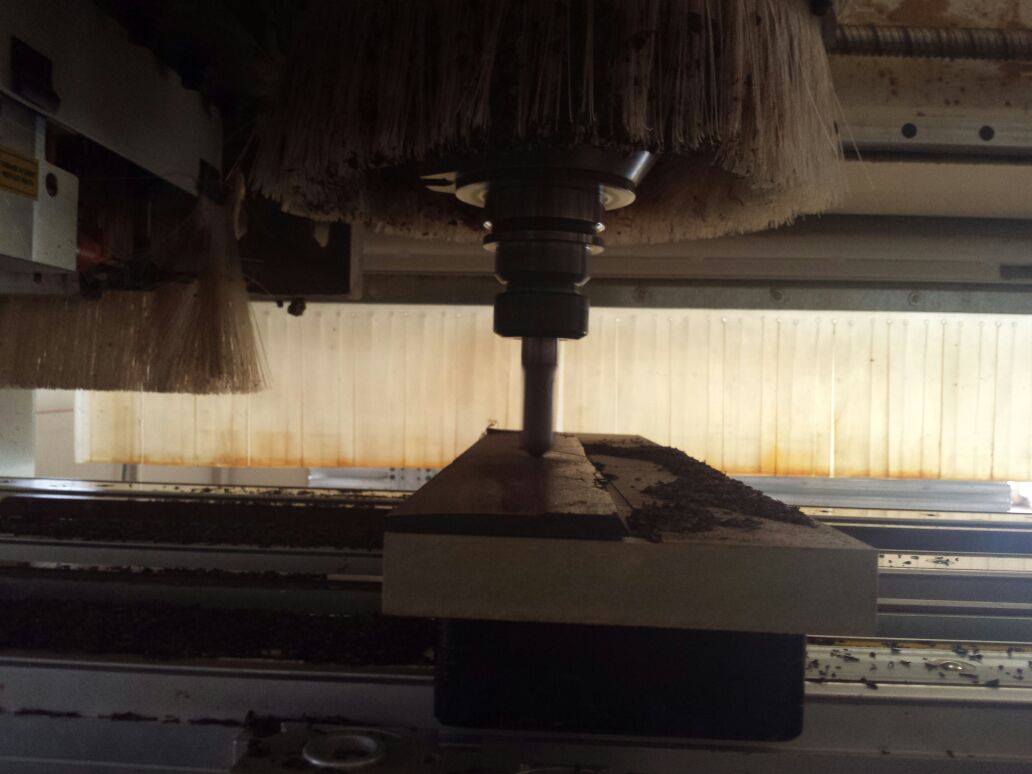

Hier noch ein Bild wie die Fräse den Radius fräst... alle Bilder sind frisch aus der Fräse!
haben die schritte bewusst sehr klein gewählt und nachträglich nicht viel zu schleifen..

Die Bundschlitze sind auch mittels der CNC entstanden. Hier werden die auch im Radius geschnitten um so in der Mitte keine Hohlräume zu habe!

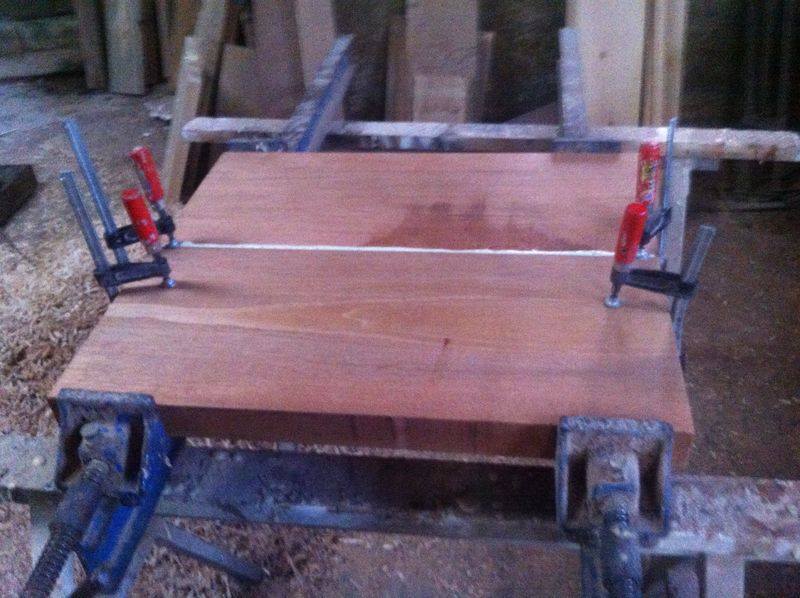

Body Zweiteilig ist am Trochnen!



[*JEAN*]

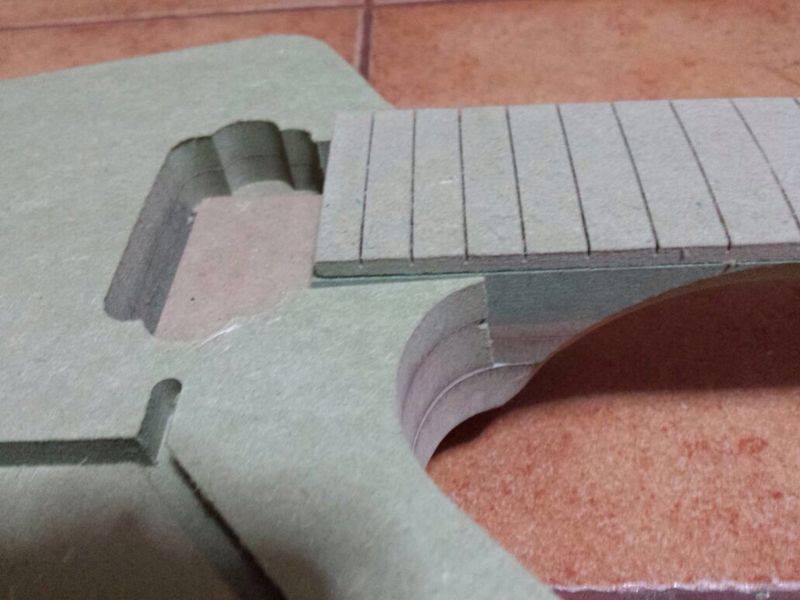

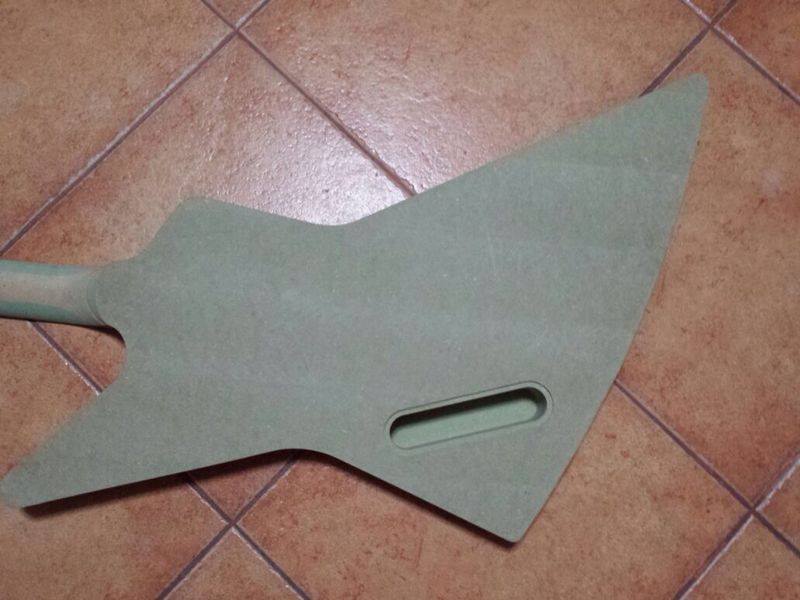

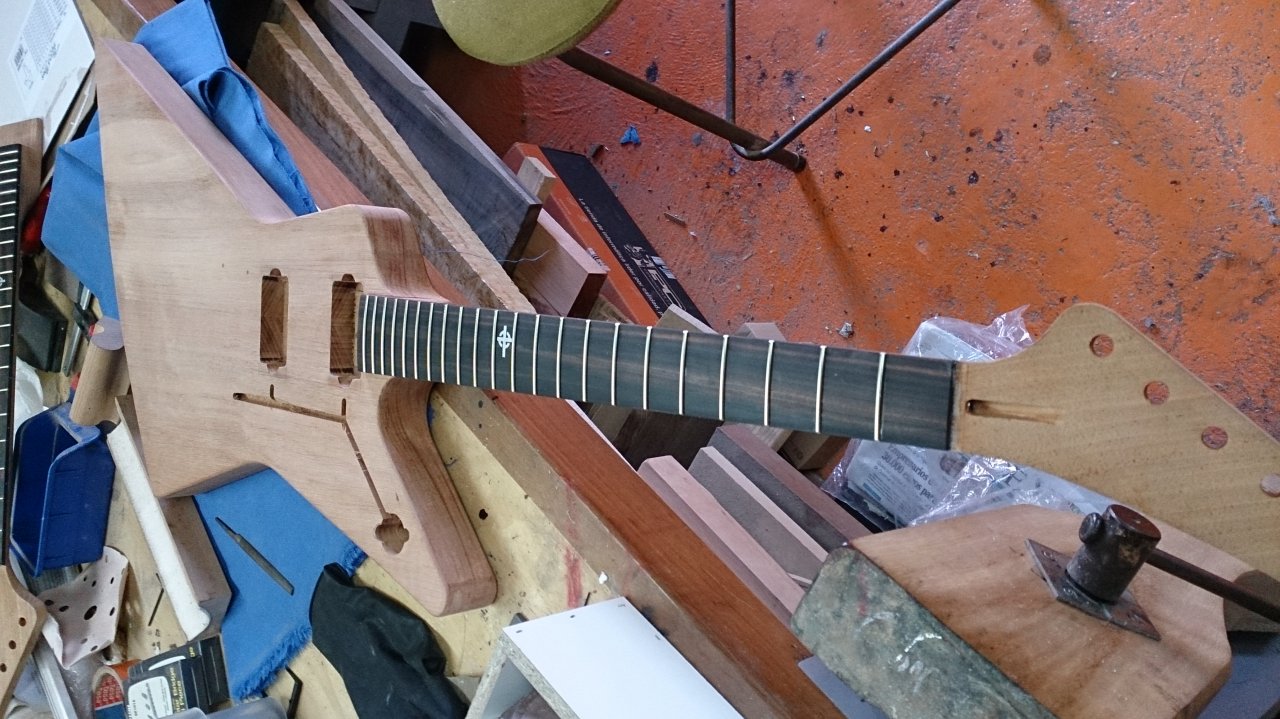

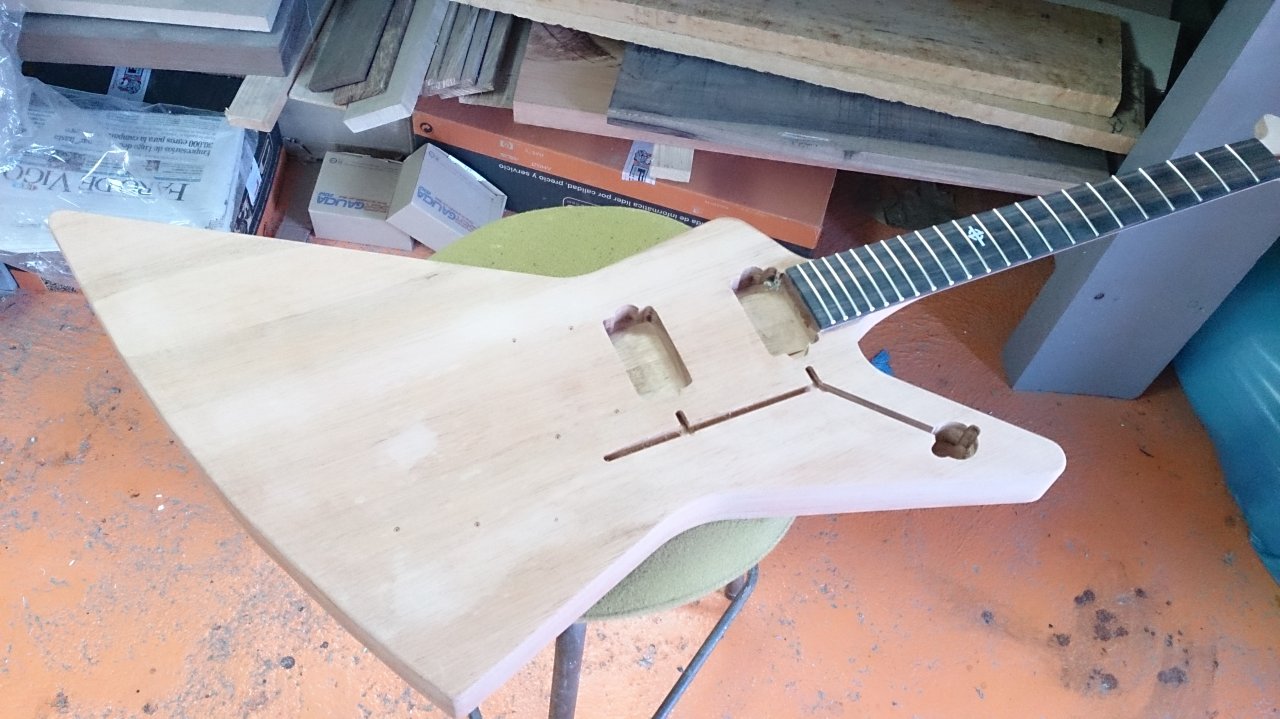

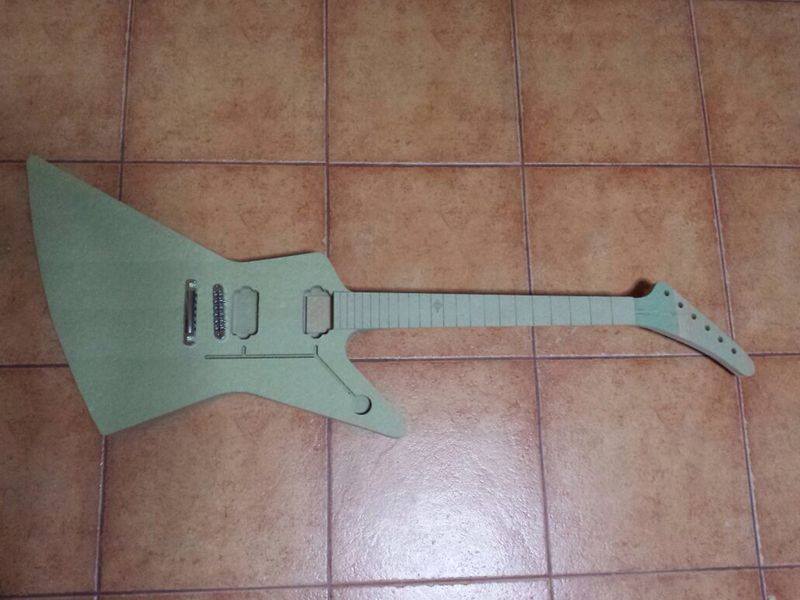

Body in MDF mal probegrfräst :

Hals sitzt schon ohne leim bomben fest! .. herrlich!

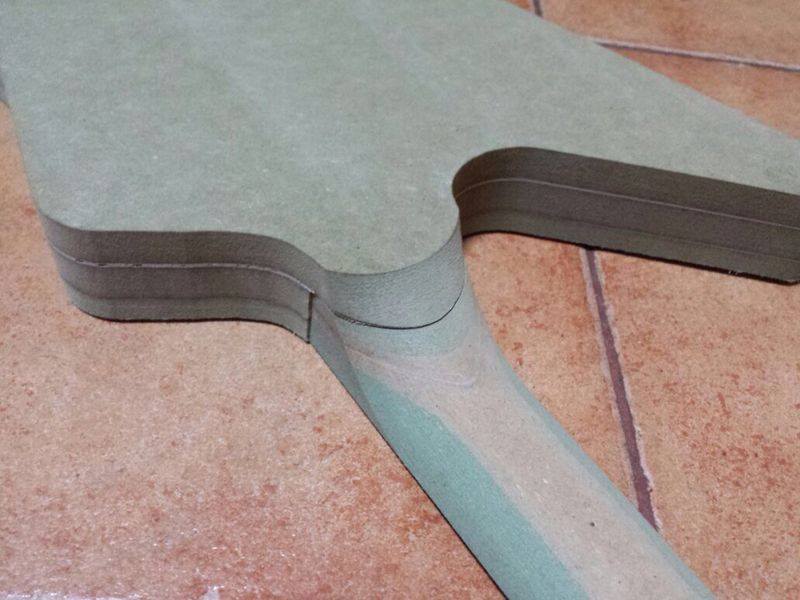

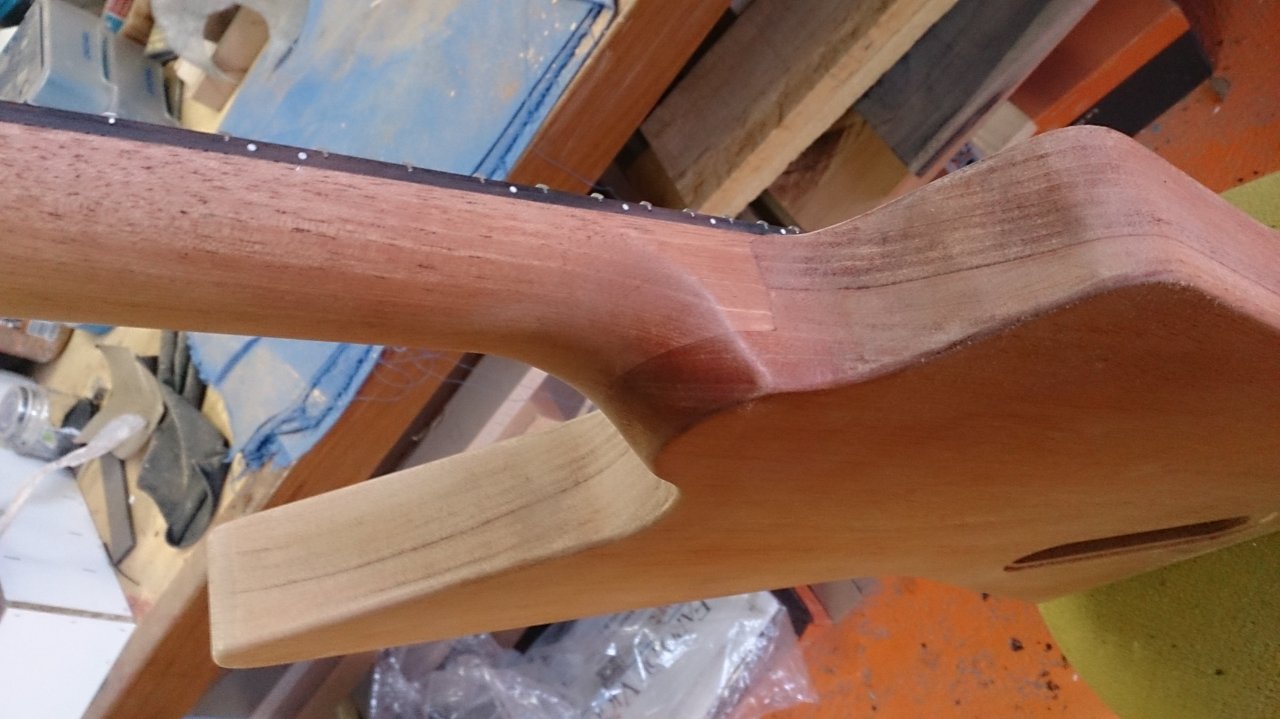

unser Halsübergang:

der Halswinkel ist mit eingefräst!

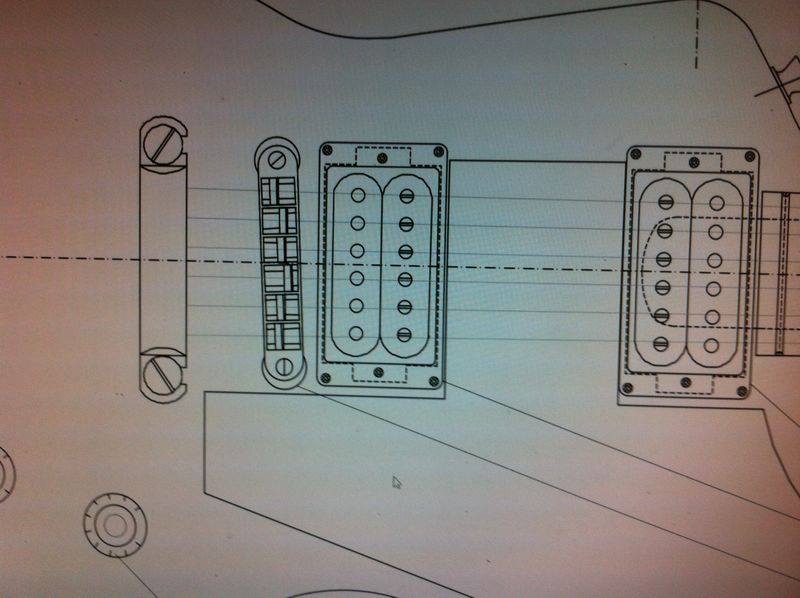

Beim Auflegen der Hardware empfinde ich den Bridge PU etwas zu nah an der Bridge ..und werde diese dann noch wohl modifizeren und um 4-5 mm verschieben.

so .. nochmal ans Reissbrett und die Modifikationen machen .. und ab den Body Fräsen!



[winterd]

Beim Auflegen der Hardware empfinde ich den Bridge PU etwas zu nah an der Bridge ..und werde diese dann noch wohl modifizeren und um 4-5 mm verschieben.

Aber aufpassen das die Mensur dann noch passt und du sie dann noch Bundrein einstellen kannst!!!



[*JEAN*]

ich verstelle doch noch nicht die brücke .. den Bridge PU wird verschoben!



[winterd]

ich verstelle doch noch nicht die brücke

So ist´s aber zu lesen.

Ich vermute mal du machst das über CAM, oder? Hast du die Maße selbst abgenommen oder hattest du ein fertiges 3D-Modell?



[*JEAN*]

Da ich eine Vorliebe habe für Nussbaum als Klangholz wird der einte Body eben aus Nussbaum. Deshalb sehen wir jetzt 2 Verschiedene Hölzer.
Wobei ich nicht überall Bilder gemacht habe

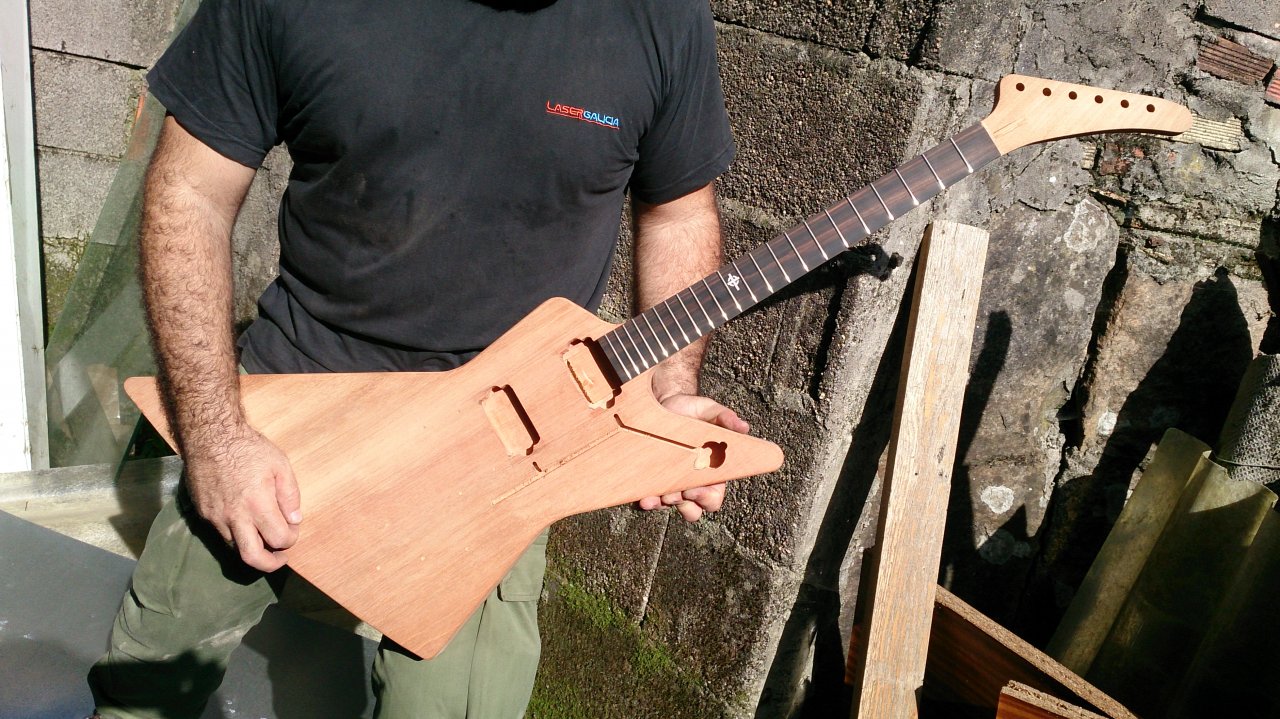

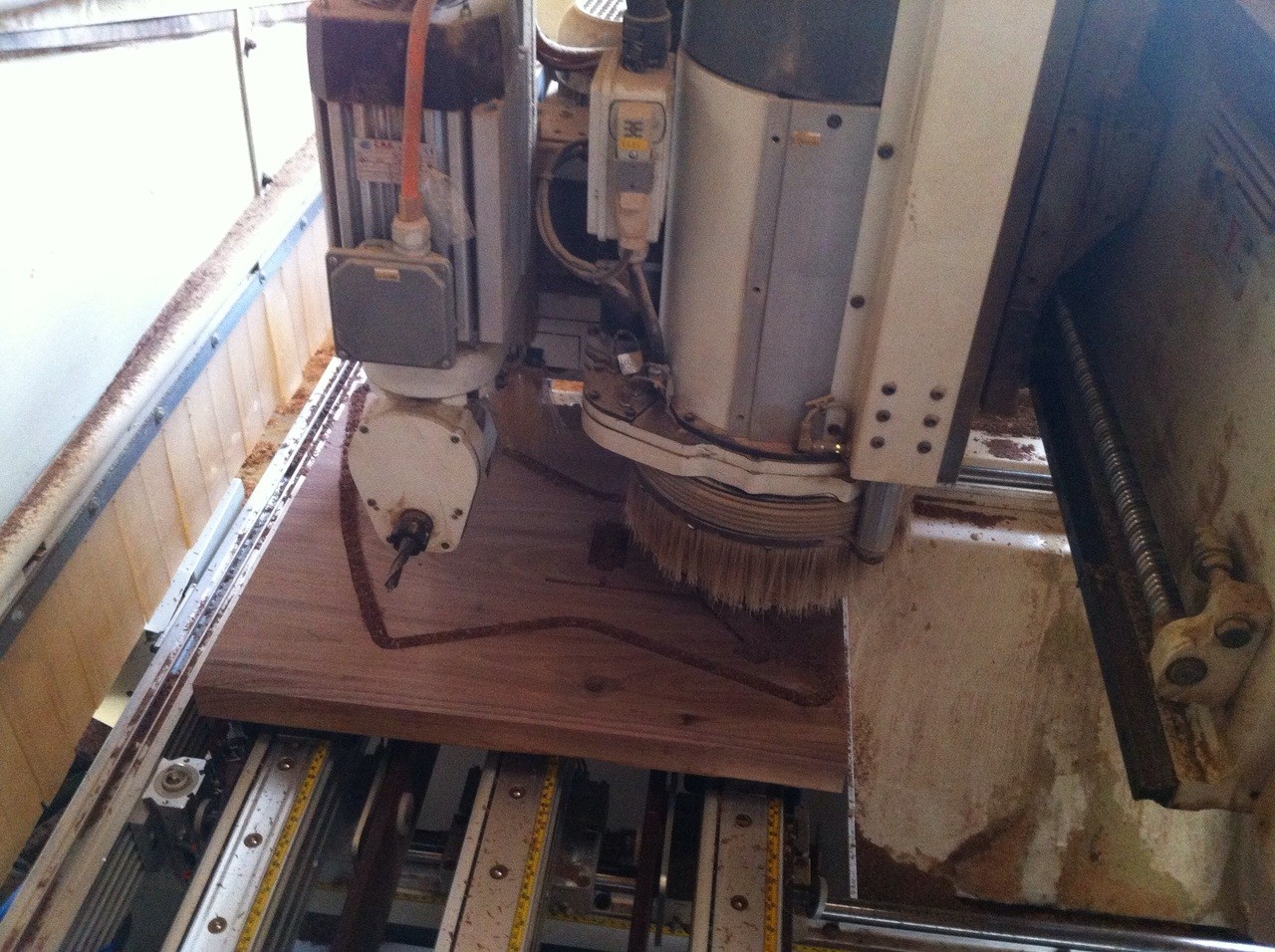

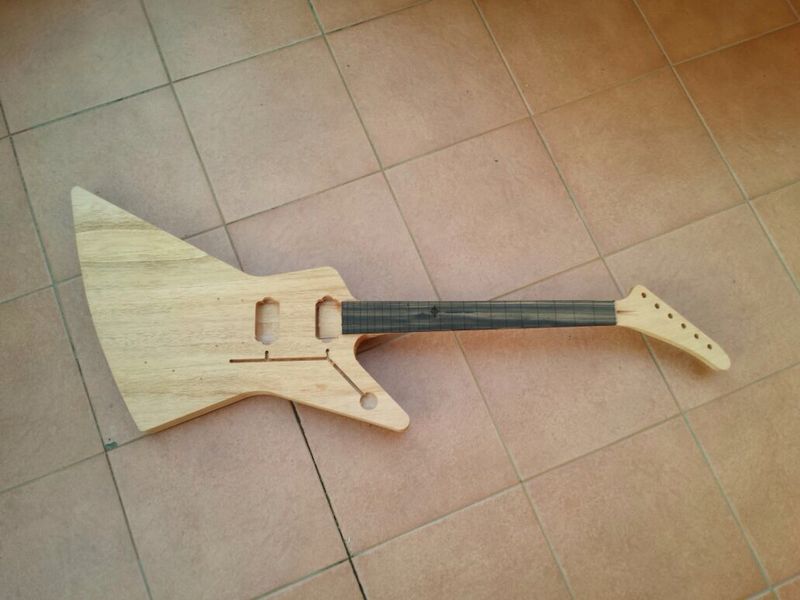

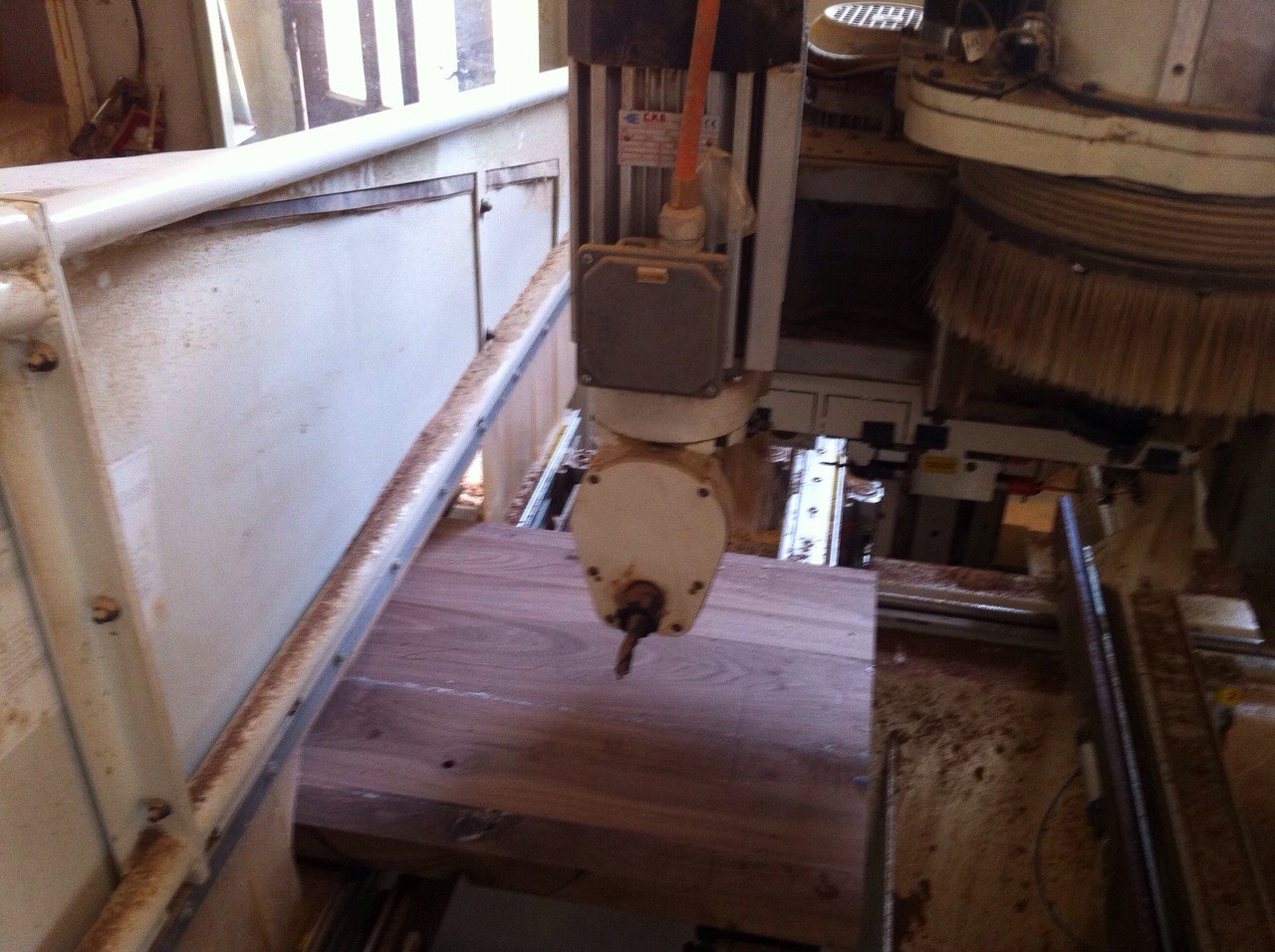

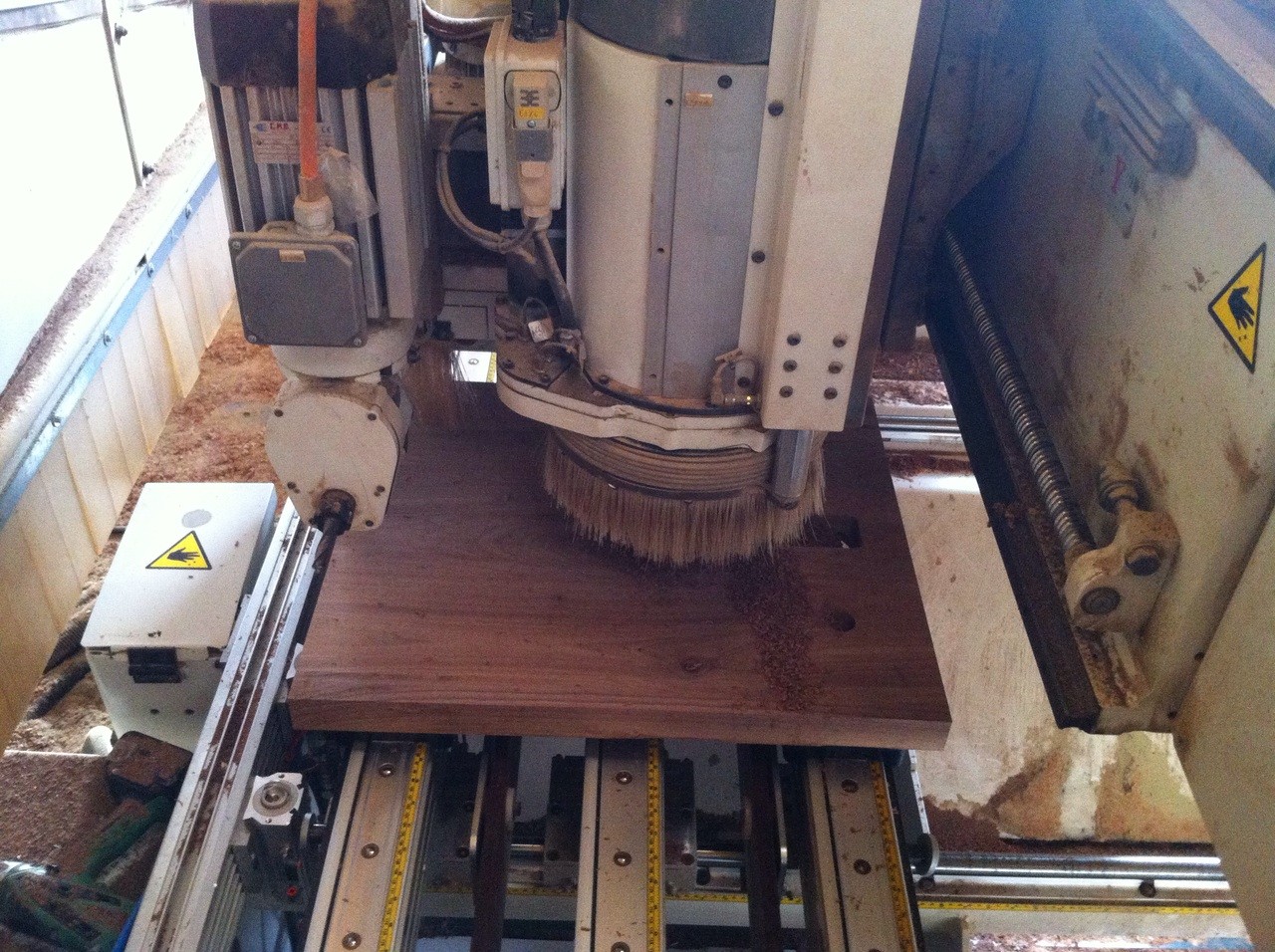

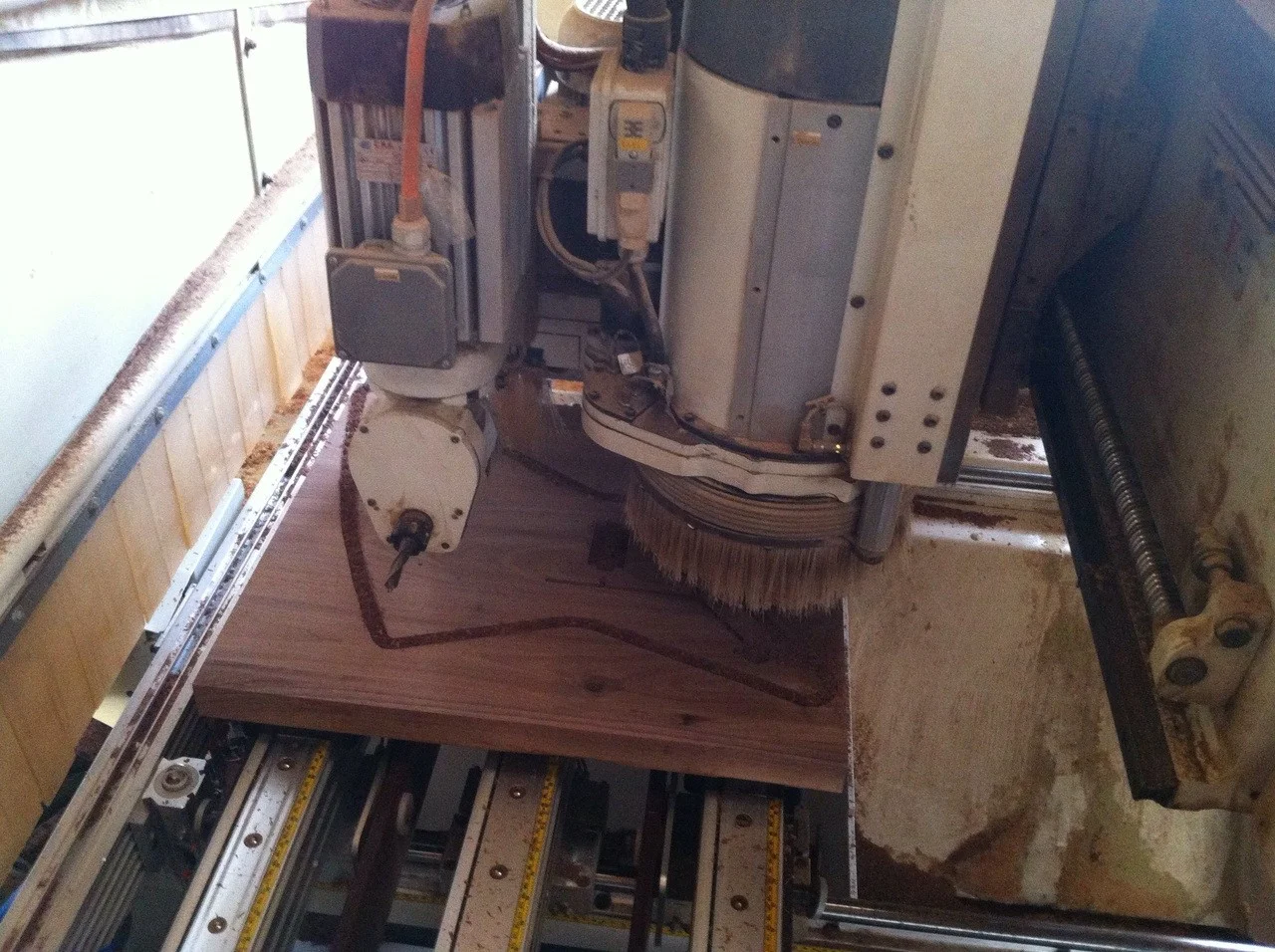

Lass die Maschine rollen:

Perfekt: Der Hals sitzt ohne zu wackeln und hält auch schon ohne Leim!

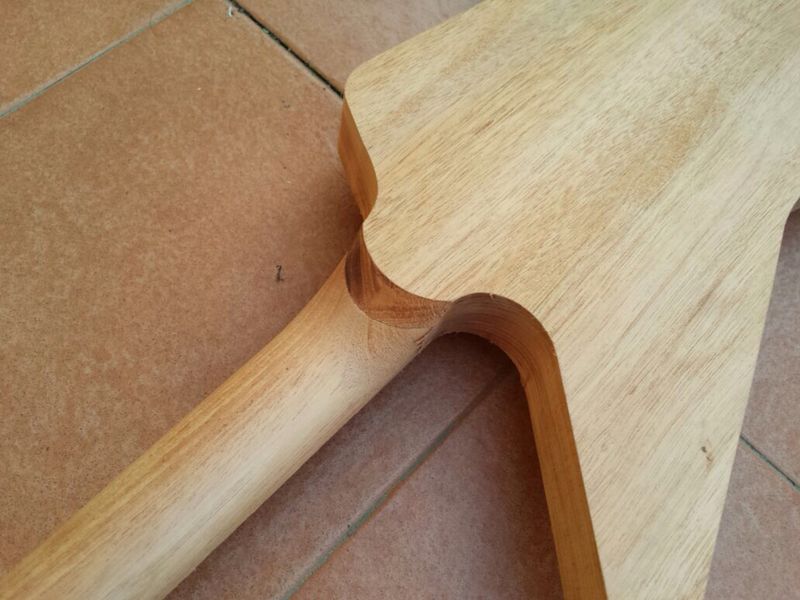

Der Halsübergang ....schon fast ohne zu schleifen perfekter übergang!

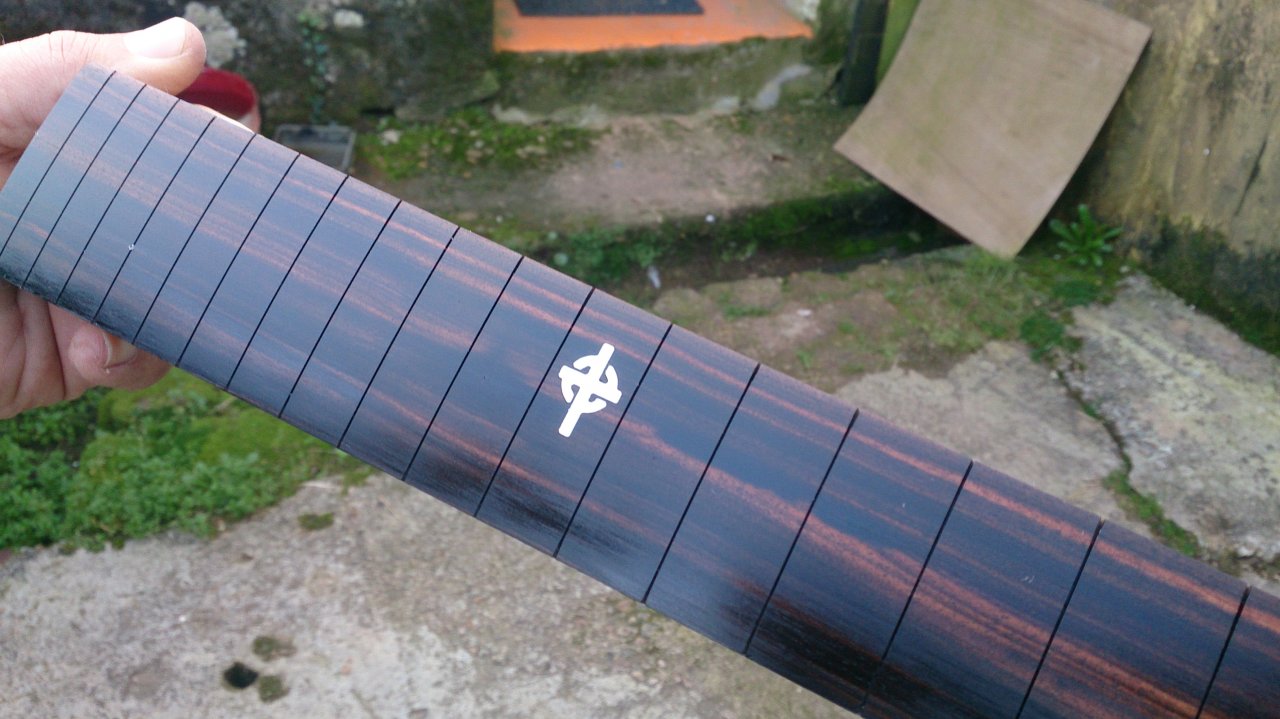

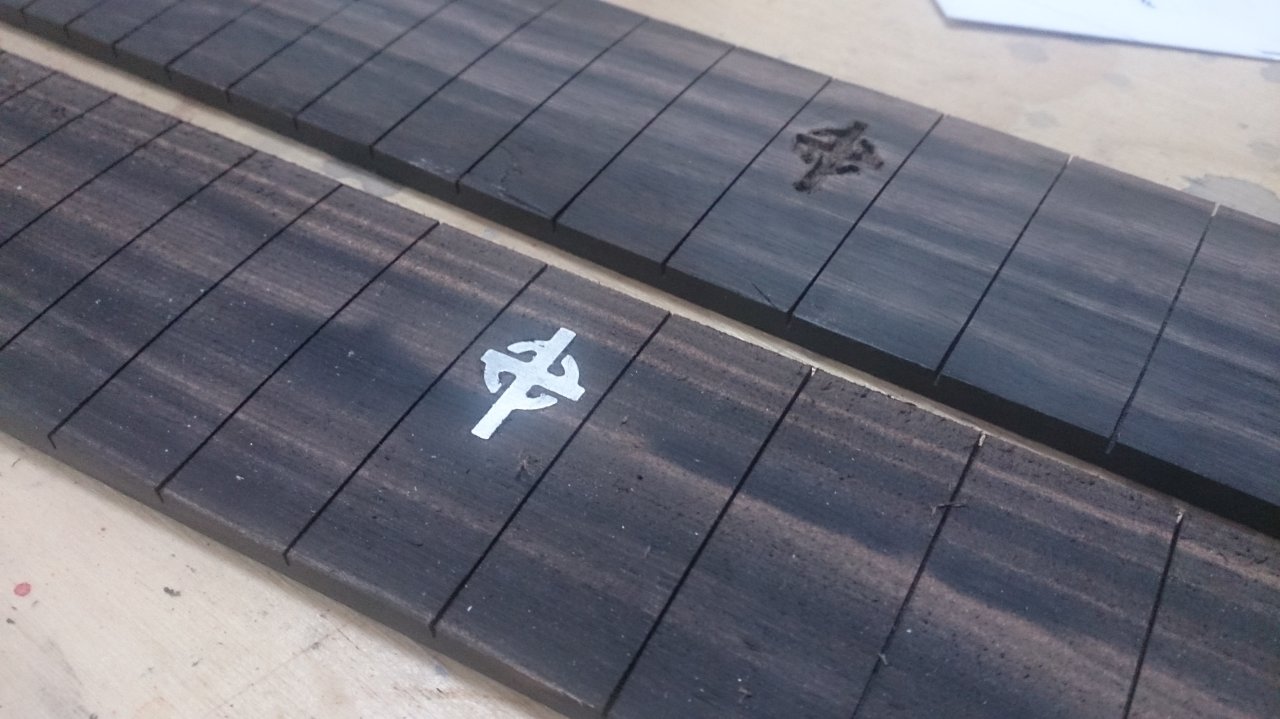

Ein keltisches Kreuz als Inlay im 12 Bund. Diese sind aus Aluminium gefertig und passen perfekt rein:

Anbringen der Sidedots:

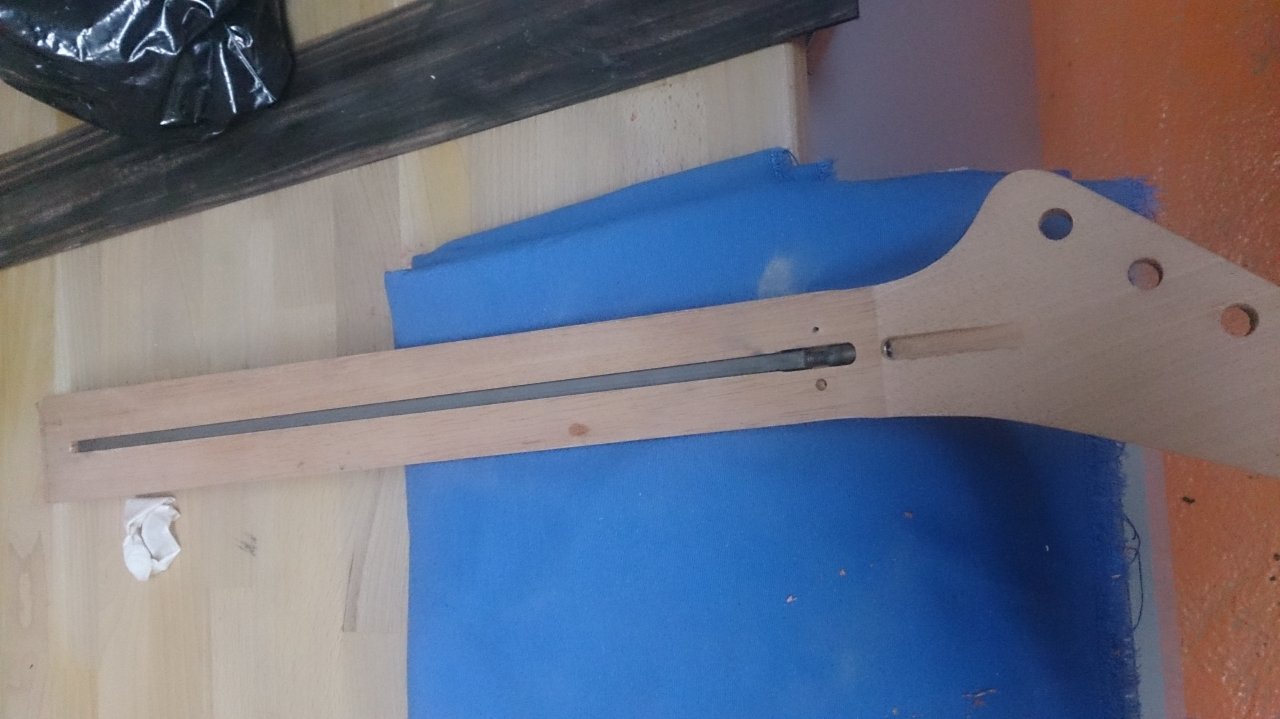

Der Halsstab wird eingesetzt:

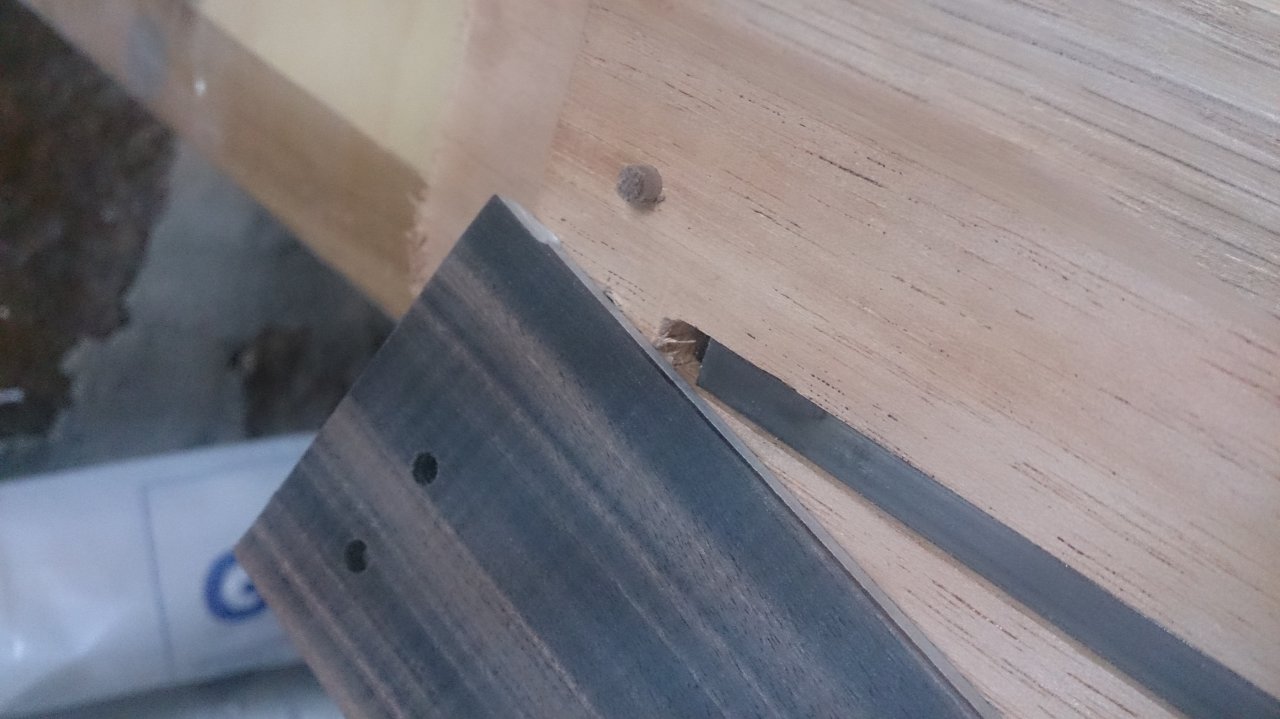

um das Griffbrett perfekt auf den Hals zu platzieren haben wir 2 kleine Löcher /Führungen gemacht welche wir mittels Holzdübel ( auch aus dem gleichen holz wie das Griffbrett) etwas verankern:

mhh mehr Bilder gibts wohl erst wenn ich einen Platzhalter habe



[*JEAN*]

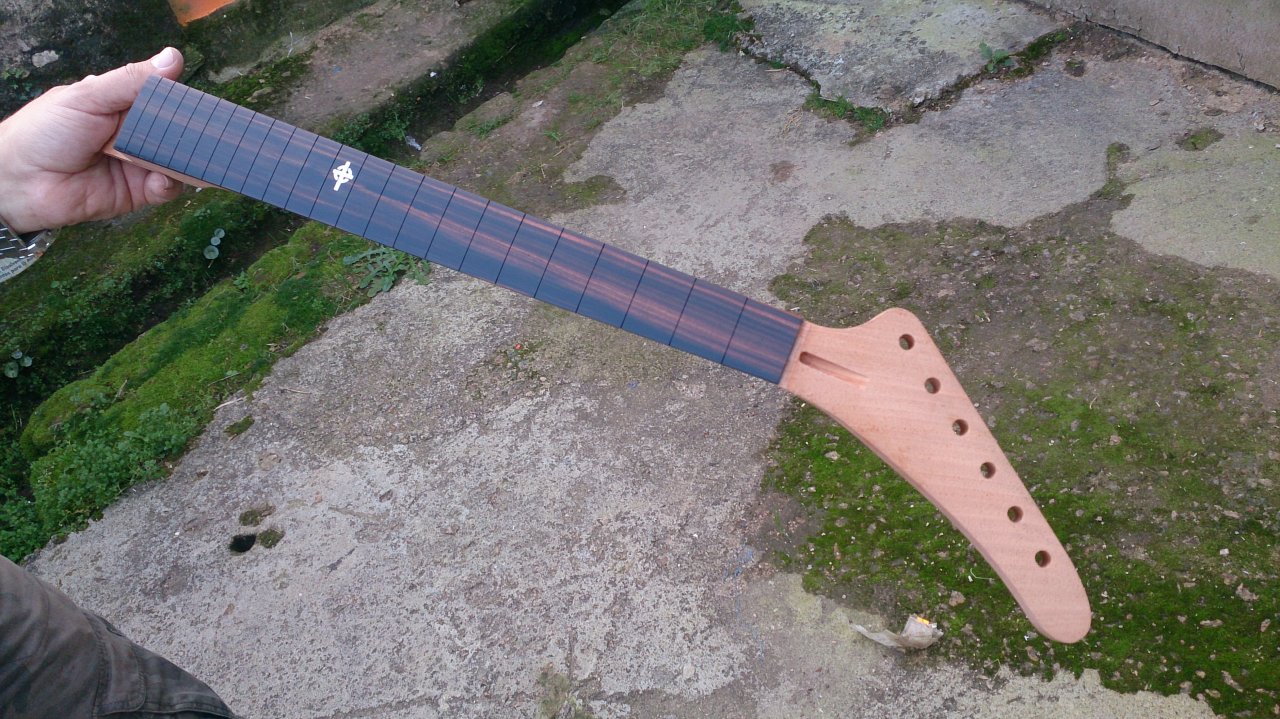

Lass uns kleben ...

etwas öl aufs Griffbrett und fein geschliffen :

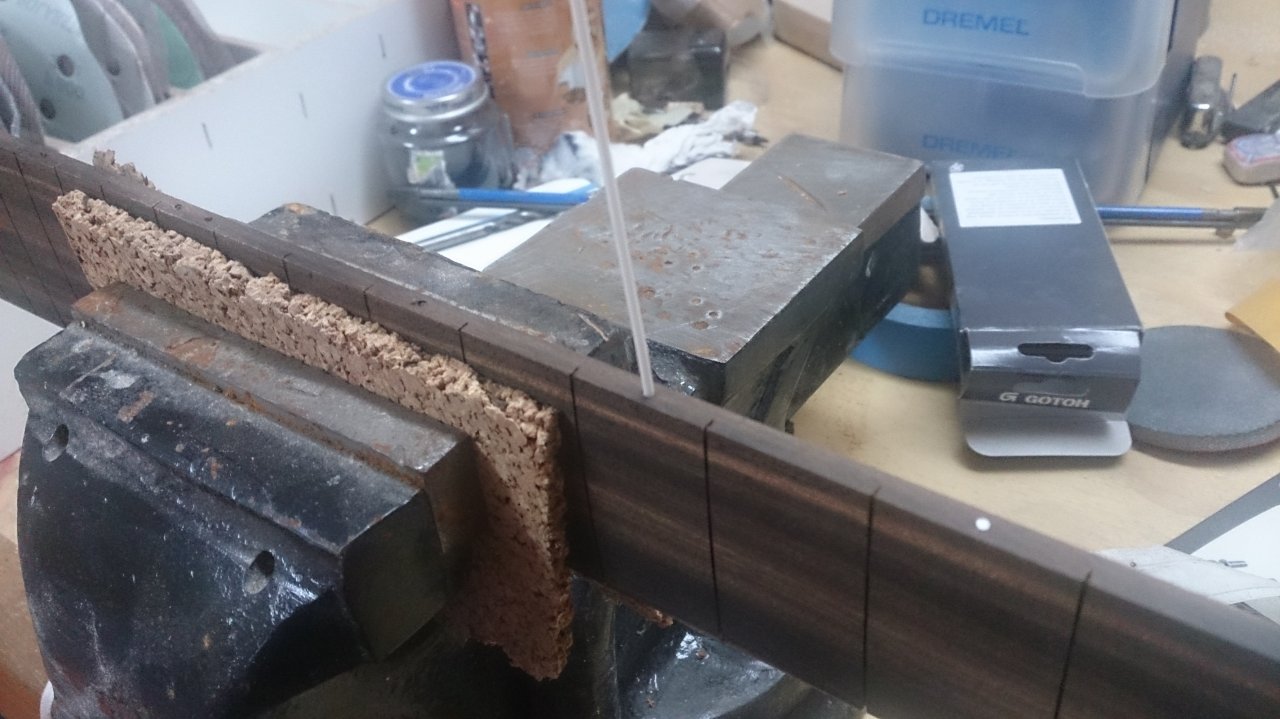

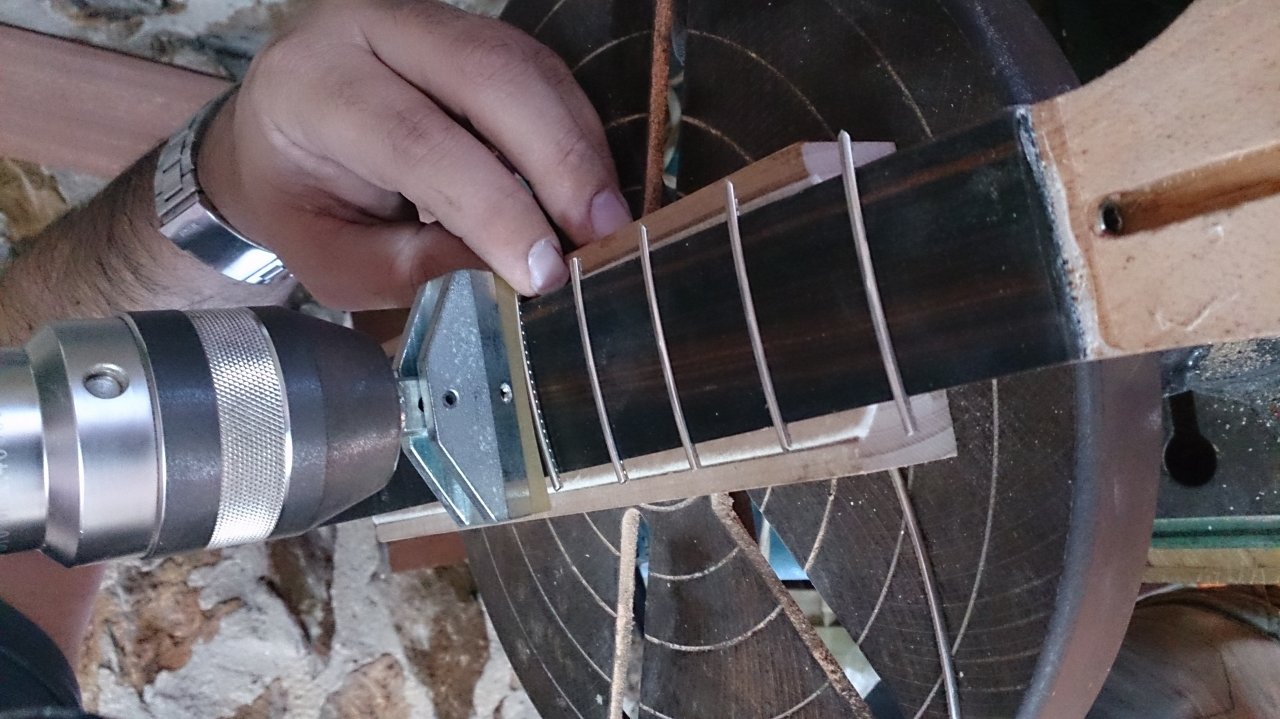

Fretjob :

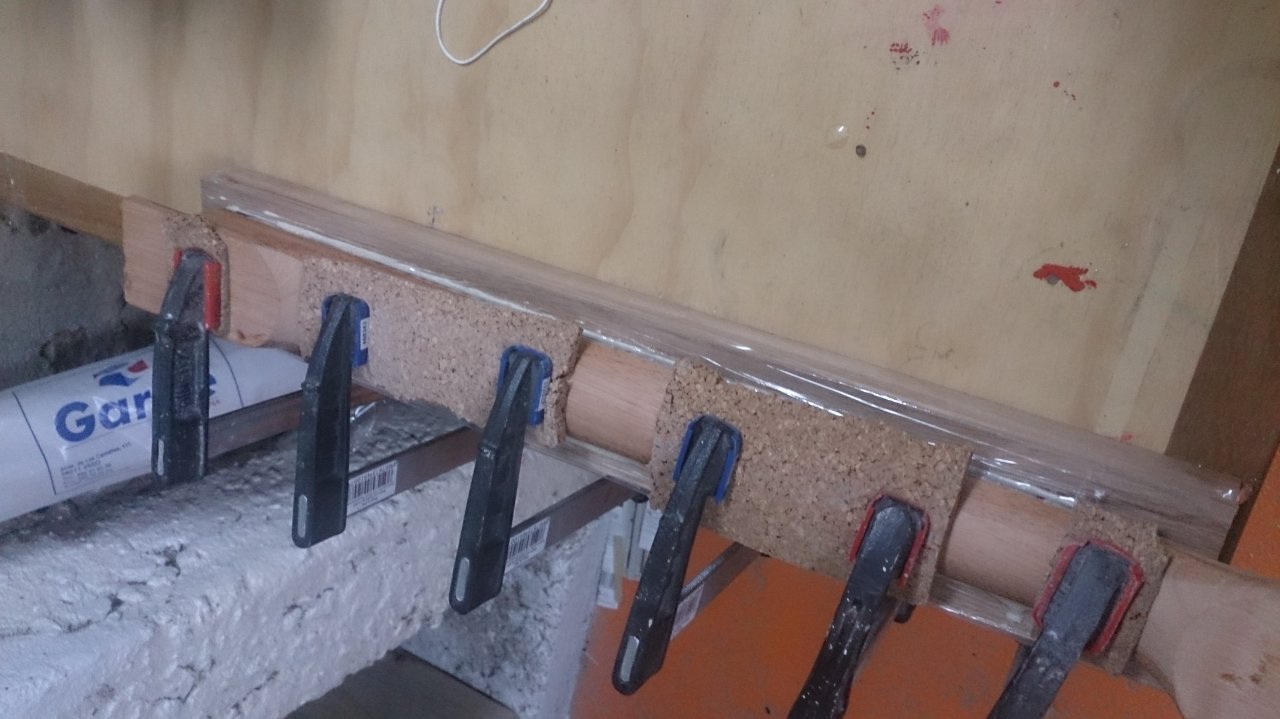

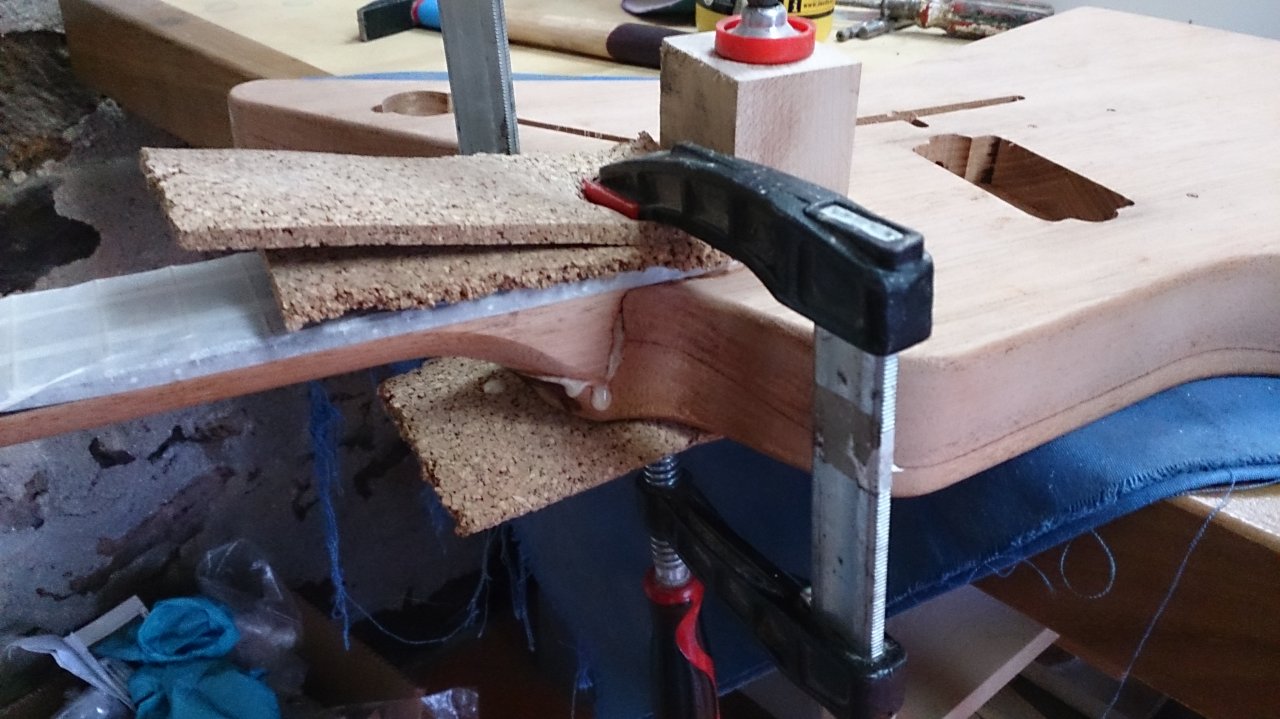

Lass uns nochmals Kleben :

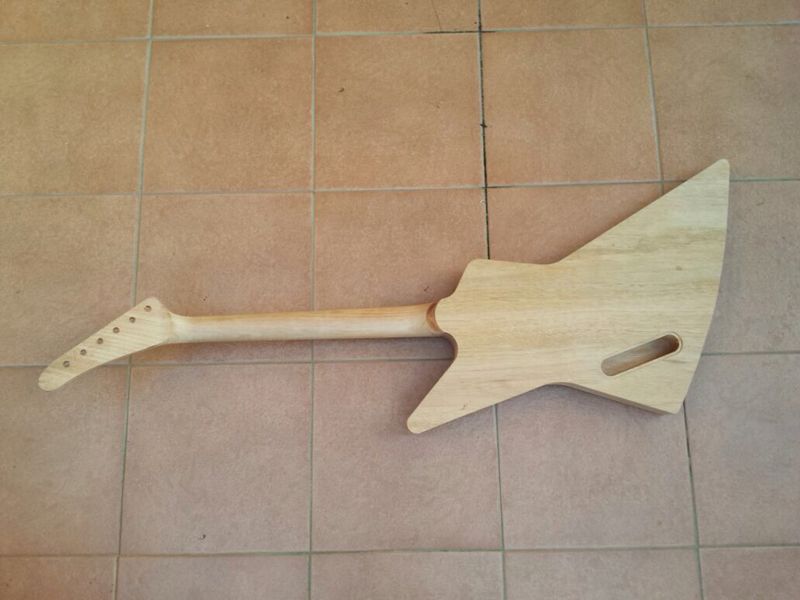

etwas schleifen .. und sauber machen :

so ready für den Porenfüller...



[uwgestein]

sieht sehr gut aus. Top!!



[Bassassasin187]

Alleine schon wegen den Inlayarbeiten beneide ich dich um die CNC
Aber hier hast du zwei wirklich schöne Explorer, auch wenn ich die ohne Pickguard deutlich lieber mag



[*JEAN*]

naja das mit dem Pickqaurd ist halt so ne sache .. eine klasischie hat nun mal ein Pickqaurd.
Woebi unsere Pickqaurd werden besonders! .
die eine bekommt eines aus Metal pavoniert ( wie bei den schusswaffen) und die Schwarze eines aus Leder!

Inlay mit CNC und Laser für das Alu ist schon eine sehr sehr geile Kombination welche einem wahnsinnig viele möglichkeiten öffnet ohne dabei stundenlang was zu machen am griffbrett.
die präzision ist schon sehr beeindruckend!
