"Halfmoon - Switch" für den Ventilator / Nord Electro

von netstalker, 06.03.17.

Sponsored by
Casio
  1. netstalker

    netstalker HCA Funk- und Netzwerktechnik HCA

    Im Board seit:
    29.03.12
    Zuletzt hier:
    21.06.18
    Beiträge:
    4.471
    Ort:
    Franconian Forrest
    Zustimmungen:
    2.599
    Kekse:
    25.459
    Erstellt: 06.03.17   #1
    Hallo liebe (Hammond-) Tastenfreunde,
    Nachdem ich über die letzten Monate einen bezahlbaren Halfmoon-Switch für meinen Vent II gesucht habe und mir die Preispolitik der Hersteller nicht gefällt, hab ich da mal den Lötkolben ausgepackt.

    Die Zutaten:

    Ein Stereo - Klinkenstecker 6,3mm
    Ein "Telecaster" 3 - Wege Pickup - Umschalter
    1,5m Kabel 2-polig, geschirmt (symm. Mikrofonkabel in meinem Fall)
    Lötzinn :-)

    Kosten:
    Schalter: (in Stairville): 5,50€
    Stecker: Bastelkiste - sonst: 5,90€
    Kabel: Bastelkiste

    Das Gehäuse wird noch werden - bzw. überlasse ich das jedem selbst....

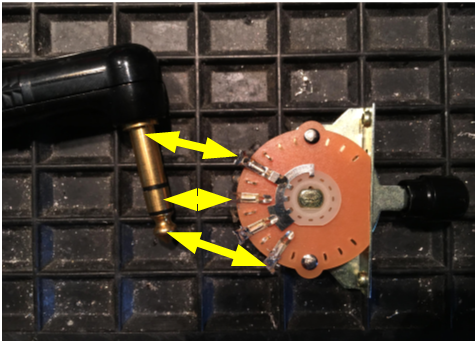

    Der Schalter wird mit dem Stecker wie folgt verbunden:





    Nochmal in Worten:

    Der gemeinsame Pol des Schalters kommt auf Masse / den "Schaft" des Klinkensteckers
    Die jeweiligen "Endpunkte" des Schalters (Links/Rechts - entspricht slow /fast) einer auf "Tip", der andere auf "Ring".

    Wird der Ventilator jetzt auf die "9Uhr-Remote" - Switch2 Stop/Slow/Fast Fernsteuerung durch Schalter (Ventilator remote,CU-1 -> siehe Handbuch) eingestellt, funktioniert der Schalter wie ein CU-1 bzw. Halfmoon.

    Am Nord Electro funktioniert es, wenn im System die Rotorsteuerung auf "Halfmoon" steht.

    Ein passendes Gehäuse kann sich jeder selbst dazu basteln, wenn ich demnächst dazu komme poste ich da auch noch nen Vorschlag für passionierte Holzbastler.

    gefällt mir nicht mehr 3 Person(en) gefällt das
  2. taxman

    taxman Registrierter Benutzer

    Im Board seit:
    15.09.08
    Zuletzt hier:
    21.06.18
    Beiträge:
    440
    Zustimmungen:
    122
    Kekse:
    570
    Erstellt: 19.03.17   #2
    hab ich mal nachgebaut... funzt super, brauche nur noch ein schönes Gehäuse Dafür gibbes Kekse :great:

  3. taxman

    taxman Registrierter Benutzer

    Im Board seit:
    15.09.08
    Zuletzt hier:
    21.06.18
    Beiträge:
    440
    Zustimmungen:
    122
    Kekse:
    570
    Erstellt: 11.05.17   #3
    So die Elektronik hat ja schon gefunhzt. Jetzt bin ich mit dem Gehäuse weiter... für die Deckelplatte und den Boden nehme ich eine Kunststoffplatte und das halbrunde Gehäuse mache ich aus Holz. Das Ding bekommt eine Stereobuchse, damit ich flexibel mit den Kabellängen hantieren kann.

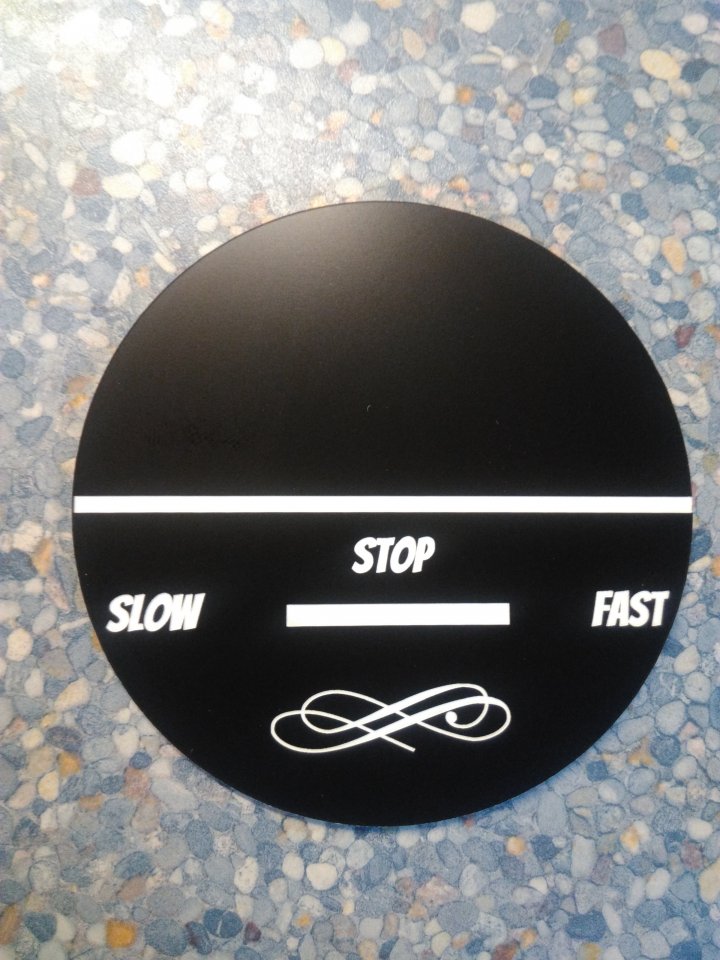

    Für die Kunststoffplatte habe ich mich für einen einfachen Schildergravurdienst im Netz entschieden - der Entwurf läuft da über einen Webeditor. Nur müsst Ihr da aufpassen, wegen der Preispolitik. Bei manchen kosten Sonderanfertigungen echt viel... für ein Schild halbrund 90 x 45 mit Gravur und gefrästem Schlitz für den Schalter haben die einen 36,50 plus Versand für 1 Stck gerechnet. Bei 10 Stck wären das nur 4,50 pro Stück geworden. Das lohnt sich nur für Produktionen in größerer Stückzahl. Habe jetzt für mich die angehängte Lösung genommen, Kosten insgesamt 13,60 Euro - das Teil säge ich vorsichtig in der Mitte durch und habe dann Deckel und Boden. Den Schlitz muss ich vorsichtig herausfeilen/schneiden, was auch immer. Das dazwischen mache ich in Holz.

    Wenn ich mal fertig bin, poste ich - braucht aber Zeit... ;)

    Nochmal danke an Netstalker für die Anleitung und Schalteraufbau.

    Gruß

    Reiner IMG_20170511_183618.jpg


    Anhänge:

    gefällt mir nicht mehr 1 Person(en) gefällt das
  4. taxman

    taxman Registrierter Benutzer

    Im Board seit:
    15.09.08
    Zuletzt hier:
    21.06.18
    Beiträge:
    440
    Zustimmungen:
    122
    Kekse:
    570
    Erstellt: 25.05.17   #4
    so, ein bisschen Zeit für den nächsten Schritt :D

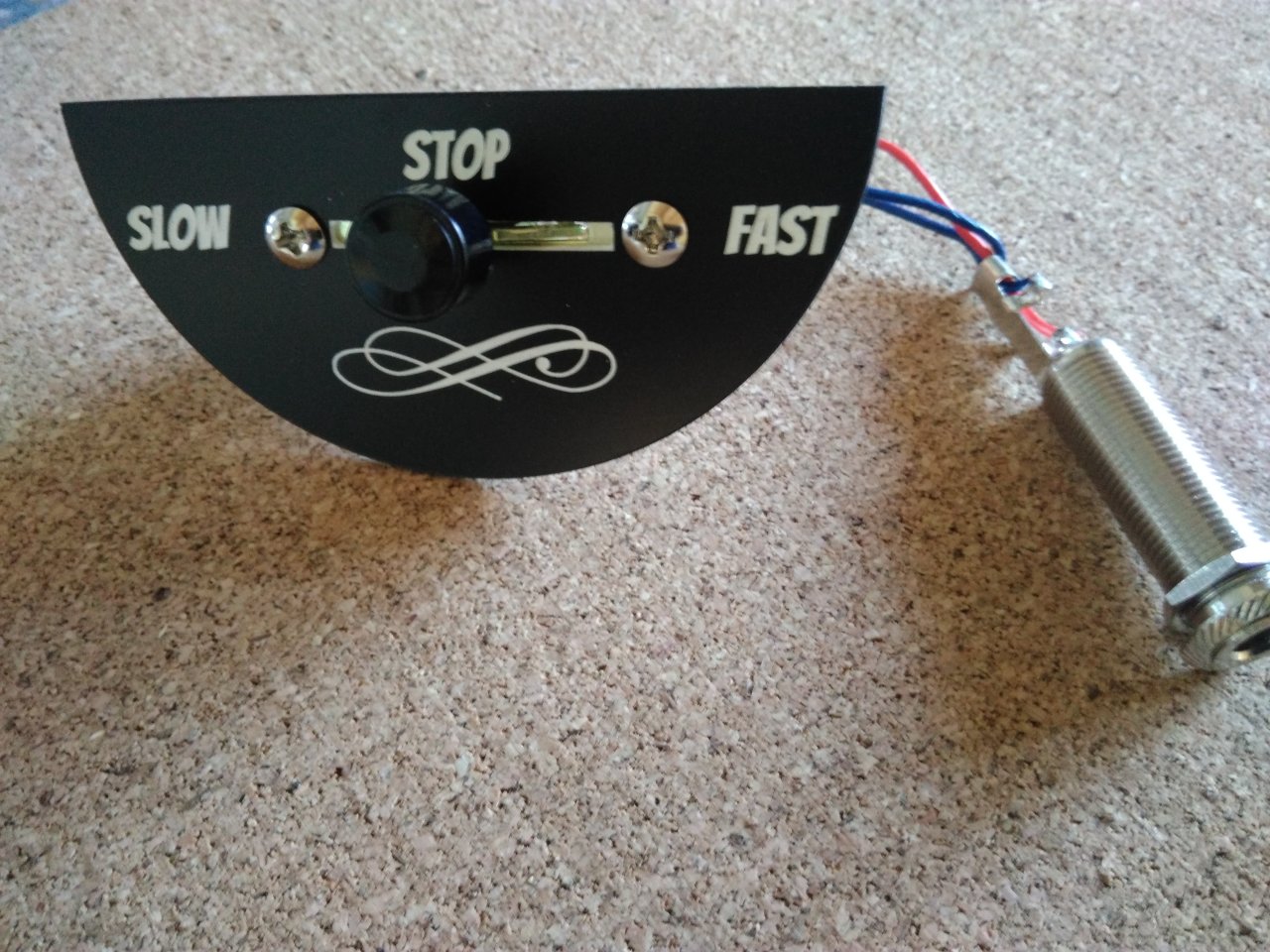

    Deckelplatte mit eingebautem Schalter


    Anhänge:

    gefällt mir nicht mehr 1 Person(en) gefällt das
  5. netstalker

    netstalker Threadersteller HCA Funk- und Netzwerktechnik HCA

    Im Board seit:
    29.03.12
    Zuletzt hier:
    21.06.18
    Beiträge:
    4.471
    Ort:
    Franconian Forrest
    Zustimmungen:
    2.599
    Kekse:
    25.459
    Erstellt: 25.05.17   #5
    Schaut super aus!!

  6. taxman

    taxman Registrierter Benutzer

    Im Board seit:
    15.09.08
    Zuletzt hier:
    21.06.18
    Beiträge:
    440
    Zustimmungen:
    122
    Kekse:
    570
    Erstellt: 15.06.17   #6

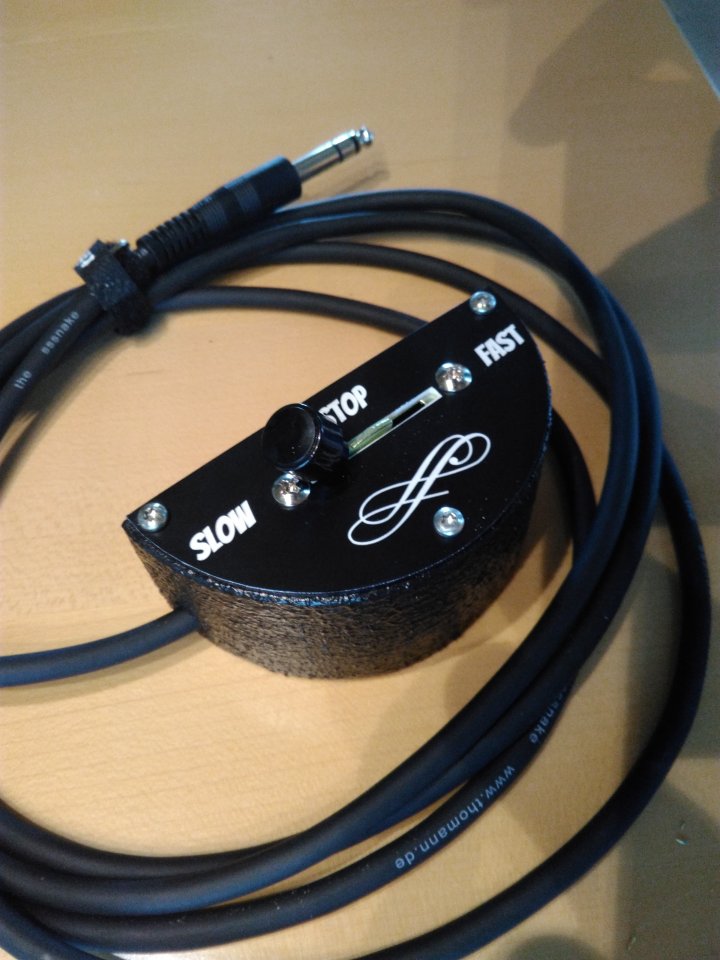

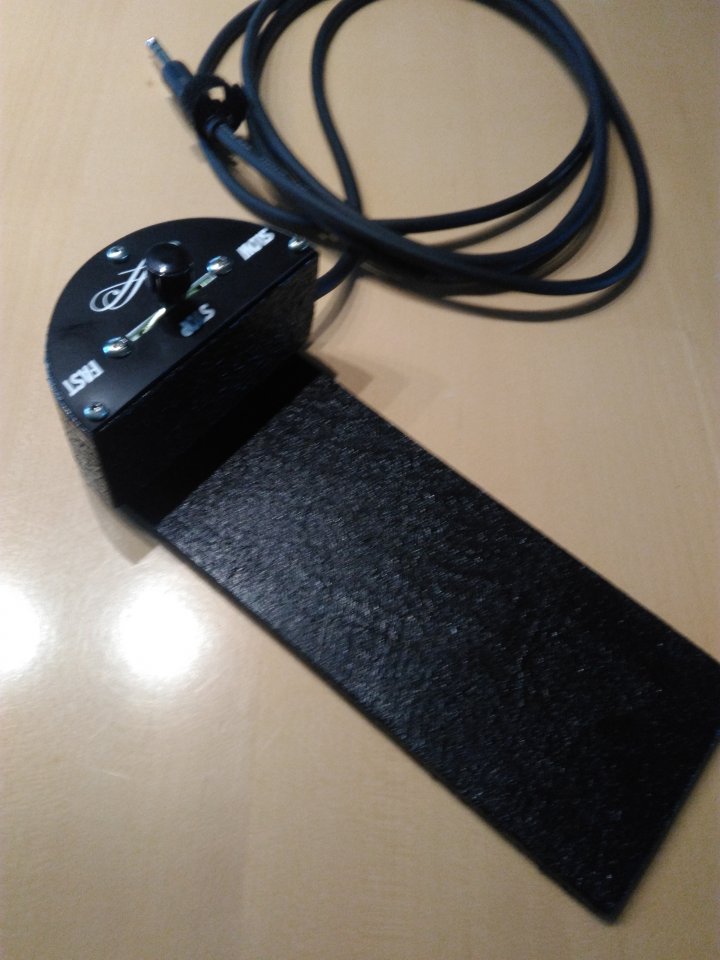

    So, Ende gut, alles gut :D

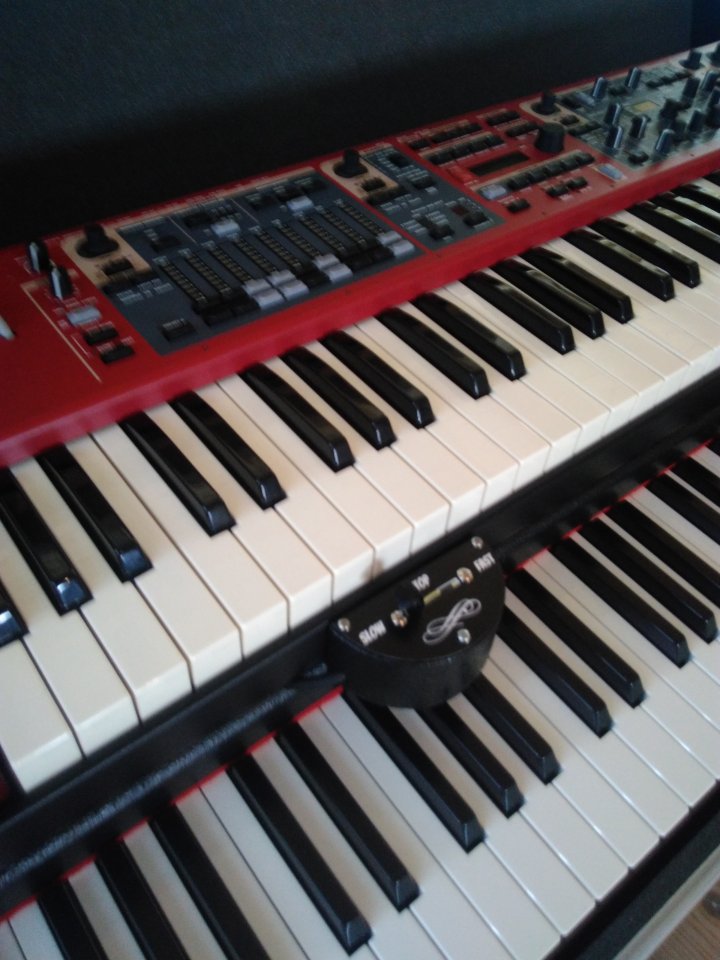

    Ich schiebe das Teil einfach zwischen Master und den Nord. Da ist jetzt noch ein kleines bisschen Spiel, dass verschwindet, wenn ich auf die Bodenplatte unten und oben noch dünne Gummipads aufklebe. Vorne kommt zwischen Nord und Switch ein Klett... dann müsste es auf mal wild zughen dürfen.

    IMG_20170615_132716.jpg IMG_20170615_155341.jpg IMG_20170615_162512.jpg

    gefällt mir nicht mehr 2 Person(en) gefällt das
  7. Tastenmanne

    Tastenmanne Registrierter Benutzer

    Im Board seit:
    12.10.12
    Zuletzt hier:
    5.03.18
    Beiträge:
    97
    Zustimmungen:
    10
    Kekse:
    60
    Erstellt: 15.06.17   #7
    Sehr schick, das sieht echt super aus:great:
    Das dürfte auch am Kurzweil Forte funktionieren oder? Da hab ich ja frei belegbare Switch-Anschlüsse und ich muss keine anderen Controller belegen.

  8. netstalker

    netstalker Threadersteller HCA Funk- und Netzwerktechnik HCA

    Im Board seit:
    29.03.12
    Zuletzt hier:
    21.06.18
    Beiträge:
    4.471
    Ort:
    Franconian Forrest
    Zustimmungen:
    2.599
    Kekse:
    25.459
    Erstellt: 15.06.17   #8
    IMHO Leider Nein - der Kurzweil unterstützt nur Slow/Fast - die 1/4" Klinkenbuchsen sind nur Mono - somit kannst du da nur Öffner/Schließer anschließen; damit lassen sich nur 2 Zustände schalten.

  9. Tastenmanne

    Tastenmanne Registrierter Benutzer

    Im Board seit:
    12.10.12
    Zuletzt hier:
    5.03.18
    Beiträge:
    97
    Zustimmungen:
    10
    Kekse:
    60
    Erstellt: 15.06.17   #9
    Ja klar, soweit hab ich nicht gedacht. Ist eig. logisch, denn ab und zu hab ich Fast/Slow aufs Sus-Pedal gelegt. Das ist ja nicht mehr als öffnen/schließen...

  10. strogon14

    strogon14 HCA MIDI HCA

    Im Board seit:
    31.12.07
    Beiträge:
    4.227
    Ort:
    Köln
    Zustimmungen:
    1.167
    Kekse:
    10.390
    Erstellt: 03.07.17   #10
    Man sollte den Switch mit etwas Modifikation und Anpassung der FX-Chains der KB3-Programme auch mit dem PC3(K) und Forte verwenden können.

    Der KB3b Effect Block hat einen "Brake"-Parameter, der das Leslie anhält.

    Damit kannst an das Kabel zwei Mono-Stecker anzuschließen und einen in die Sostenuto-Buchse stecken und Sostenuto dem "Brake"-Parameter in der FX-Chain zuweisen. Bei Programmen mit "Double Leslie"-Chain, musst du zwei MOD-Einträge für Box 2 und Box 4 machen.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  11. Duplobaustein

    Duplobaustein Keyboards Moderator

    Im Board seit:
    22.01.10
    Zuletzt hier:
    21.06.18
    Beiträge:
    8.756
    Ort:
    Wien
    Zustimmungen:
    2.114
    Kekse:
    10.288
    Erstellt: 16.07.17   #11
    Die Switch Eingänge am Forte sind übrigens auch für Halbpedal geeignet, also nicht nur reine Öffner/Schließer.

  12. .Jens

    .Jens Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    18.08.03
    Zuletzt hier:
    21.06.18
    Beiträge:
    11.723
    Ort:
    Hamburg
    Zustimmungen:
    2.664
    Kekse:
    27.280
    Erstellt: 20.07.17   #12
    Trotzdem sind damit keine zwei "Kanäle" (Fast/slow + on/off) möglich. Halbpedal muss ja mit reinem Öffner/Schließer kompatibel sein, daher sind die Dinger zwar mit TRS ausgestattet, aber der Ring-Kontakt lässt sich nicht als zweiter, unabhängiger Schalter benutzen.
    Es gibt auch kein Keyboard, AFAIK, wo man z.B. an einen Halbpedalfähigen Sustain-Eingang statt dessen einen Doppeltaster für Sustain/Sostenuto anbringen könnte.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  13. Duplobaustein

    Duplobaustein Keyboards Moderator

    Im Board seit:
    22.01.10
    Zuletzt hier:
    21.06.18
    Beiträge:
    8.756
    Ort:
    Wien
    Zustimmungen:
    2.114
    Kekse:
    10.288
    Erstellt: 20.07.17   #13
    Nein. Da müsste Kurzweil einen Modus anbieten, bei dem eben 0-60 slow, 61-68 brake und 69-127 fast ist. Dann könnte man sich da was basteln, hehe. Gute Idee eigentlich. :gruebel:

  14. strogon14

    strogon14 HCA MIDI HCA

    Im Board seit:
    31.12.07
    Beiträge:
    4.227
    Ort:
    Köln
    Zustimmungen:
    1.167
    Kekse:
    10.390
    Erstellt: 20.07.17   #14
    Ich habe doch oben erklärt, wie's geht. Muss man halt zwei Buchsen belegen.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  15. Duplobaustein

    Duplobaustein Keyboards Moderator

    Im Board seit:
    22.01.10
    Zuletzt hier:
    21.06.18
    Beiträge:
    8.756
    Ort:
    Wien
    Zustimmungen:
    2.114
    Kekse:
    10.288
    Erstellt: 20.07.17   #15
    Ja, dann müsste man den Switch dementsprechend bauen. Mit einem Eingang müsste Kurzweil was machen.
