Hammond Leslie 2103 Mk2 / Audio & Midi Kabel

[Piano67]

Hallo liebe Hammond Freunde. Ich überlege mir, einen Hammond Leslie 2103 Mk2 anzuschaffen. Den Hammond-Sound nutze ich von der iOS-App Hammond B-3X in Kombination mit einem iRig Interface.

Folgende Fragen habe ich:

Das 2103 Leslie hat Midi in und Midi out.
Heisst das, dass ALLE Funktionen, wie zBsp Drive, Vibrato, Percussion, Leslie-Speed/Brake usw über einen Midi-CC Befehl gesteuert werden können?

Kommt bei Midi-Out auch alles raus, was bei Midi-In hineingeht, also eine Art Midi-Thru?

Ich würde den Sound so verstärken. Mit einem Y-Kabel beim Leslie Rotary-In, mit einem Y-Kabel bei Rotary-Out weiter in den Mixer, da wir auch Aufnahmen machen.
Passt das so, oder fehlt mir da etwas vom Orgelsound?

Beste Grüsse, Bernhard



[Tracii]

Zitate aus dem Handbuch:

"Your Leslie Speaker gives you the capability to control the Leslie parameters (Slow Speed, Fast Speed,
Rise Time, Fall Time, Brake Time, Horn Resonance, Microphone Angle, Microphone Distance) via
MIDI."

"MIDI OUT - Connects to the MIDI IN of an additional Leslie Horn-Unit when 2 units are connected in series. The MIDI IN
from the organ and the FOOT SW signal of the Horn-Unit are merged in the MIDI OUT."

Die MIDI-Tabelle im Handbuch ist sehr ausführlich, da geht viel.

Was ich nicht verstehe, ist die Erwähnung von Vibrato und Percussion. Die kommen aus der Orgel und haben nichts mit dem Leslie zu tun.



[Dromeus]

Heisst das, dass ALLE Funktionen, wie zBsp Drive, Vibrato, Percussion, Leslie-Speed/Brake usw über einen Midi-CC Befehl gesteuert werden können?

Ich hatte mal den Vorgänger 2101 mk2. Dort konnten Leslie Slow/Fast/Stop kann mit CCs gesteuert werden. Die zwei Presets konnten mit ProgChg angewählt werden. Weitere Parameter gingen nur mit NRPNs, und betrafen Charakteristiken des Horns / Low Rotor Simulation wie Rotationsgeschwindigkeiten Rise/Fall/Break Time etc. Drive konnte man nicht steuern. Wie schon erwähnt macht Vibrato/Percussion keinen Sinn. Ich nehme mal an, dass das beim 2103 ähnlich ist, auch wenn vielleicht mehr Parameter gesteuert werden können. Du musst das Manual konsultieren.

Kommt bei Midi-Out auch alles raus, was bei Midi-In hineingeht, also eine Art Midi-Thru?

Ja.

Ich würde den Sound so verstärken. Mit einem Y-Kabel beim Leslie Rotary-In, mit einem Y-Kabel bei Rotary-Out weiter in den Mixer, da wir auch Aufnahmen machen.
Passt das so, oder fehlt mir da etwas vom Orgelsound?

Also wenn du den Orgelsound vor dem Leslie abgreifst, hast du natürlich den (puren) Orgelsound. Bei Rotary-Out erhältst du aber lediglich das Signal der Low Rotor Simulation. Ich nehme mal an, dass du bei der Aufnahme den kompletten Leslieeffekt haben willst. Dazu musst du zwingend das Hochtonhorn (stereo) mikrophonieren.



[Piano67]

Danke für eure Antworten. Ja, natürlich sind Percussion usw nicht Sache vom Leslie😜.

@Dromeus: Verstehe ich das richtig. Beim Leslie 2103 Mk2 gibt es keinen Ausgang mit dem kompletten Leslie-Signal?

Was sind denn die Ausgänge STATIONARY?

Eine Abnahme mit Mics wäre für mich keine Option.



[Tracii]

Beim Leslie 2103 Mk2 gibt es keinen Ausgang mit dem kompletten Leslie-Signal?

Das komplette Signal wird ja erst durch den rotierenden Hochtöner erzeugt bzw. vervollständigt. Wie soll das ohne Mikrofonierung funktionieren?



[uro-frank]

Wenn man das ohne Mikrofonierung haben will, dann muss man eine Leslie-SIMULATION hernehmen, wie

NEO Instruments Ventilator II



Der imitiert den Sound, den ein sich drehender Hochtöner dem menschlichen Ohr/Mikros präsentiert. Das war ja das "Wunder" der Leslie-Verstärker, dass der Klang durch die Rotation sich "erzeugt" hat (plus die Röhren-Preamps und Amps mit deren natürlicher Sättigungsverzerrung)...

LG, Frank



[Dromeus]

Beim Leslie 2103 Mk2 gibt es keinen Ausgang mit dem kompletten Leslie-Signal?

Nein, siehe auch Antwort von @Tracii .

Was sind denn die Ausgänge STATIONARY?

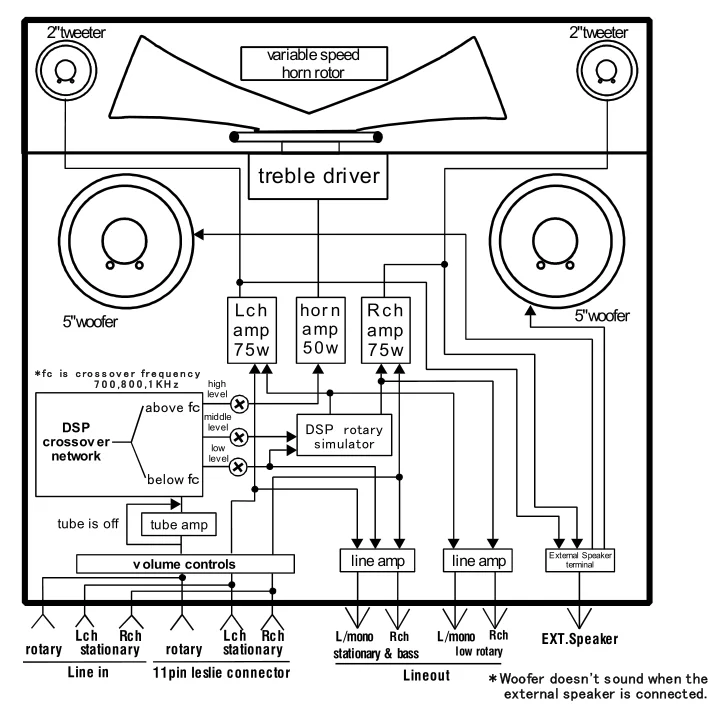

Kannst du am Schaltbild sehen. Das ist zwar fürs 2101, müste aber beim 2103 ganz ähnlich sein. Stationary Input wird direkt auf die eingebauten 5" Woover geleitet. Dieses Signal kann zusätzlich externe Speaker ansteuern. Es gab früher mal dafür eine Leslie 2121 Stationary-Unit zu kaufen, wird aber nicht mehr vetrieben.

https://hammondorganco.com/wp-content/uploads/2011/03/Leslie2121manual.pdf
