HCA Eigenbau Drums
Hier beschreibe ich mal (für alle Linkshänder/füsser) den Umbau einer Doppelfussmaschine auf "links".
Mit den meisten Maschinen sollte das funktionieren, ich zeige es am Beispiel einer Drumcraft-6-DoFuMa.

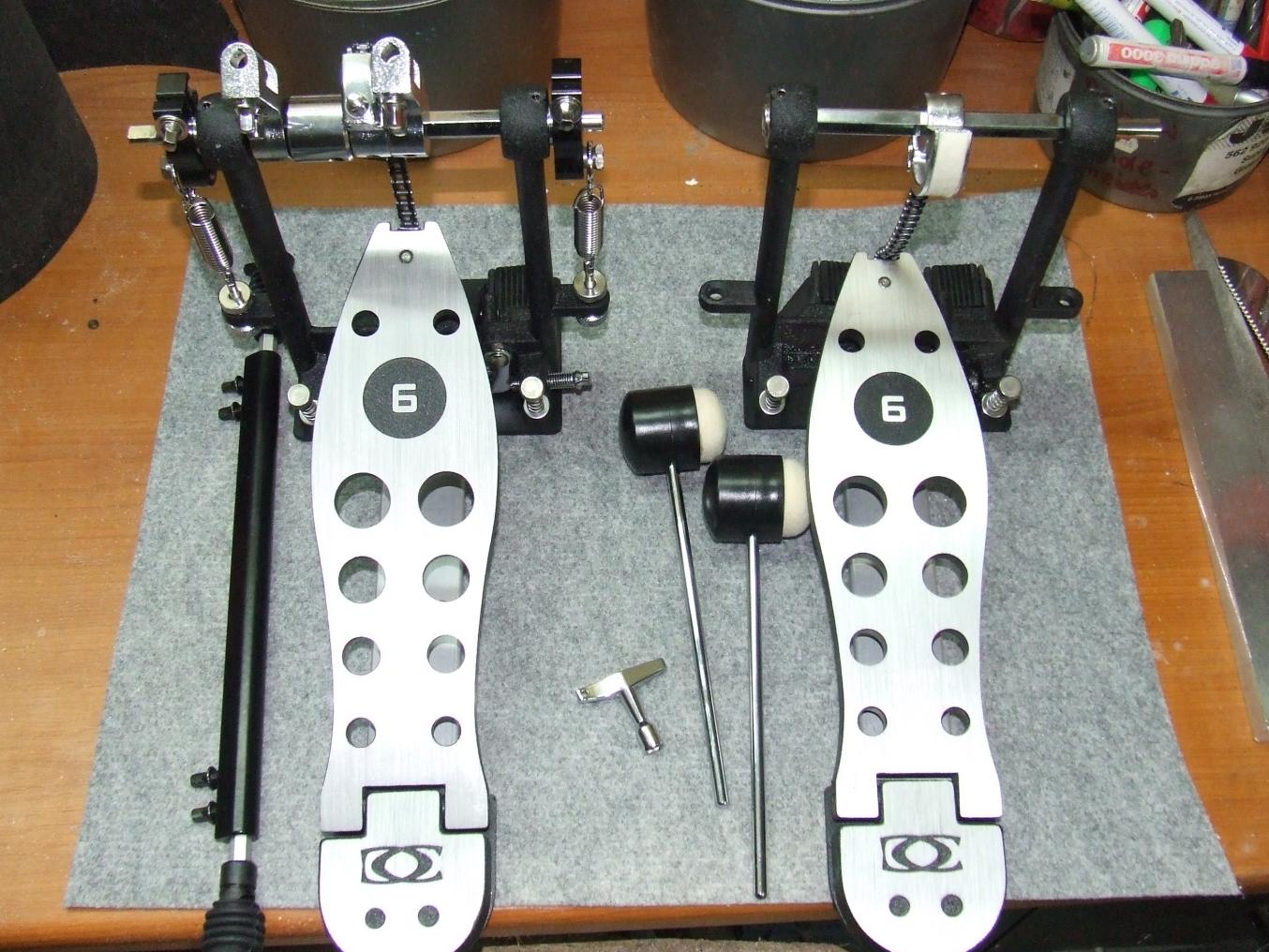

So kommt sie zuhause an (Lieferumfang):

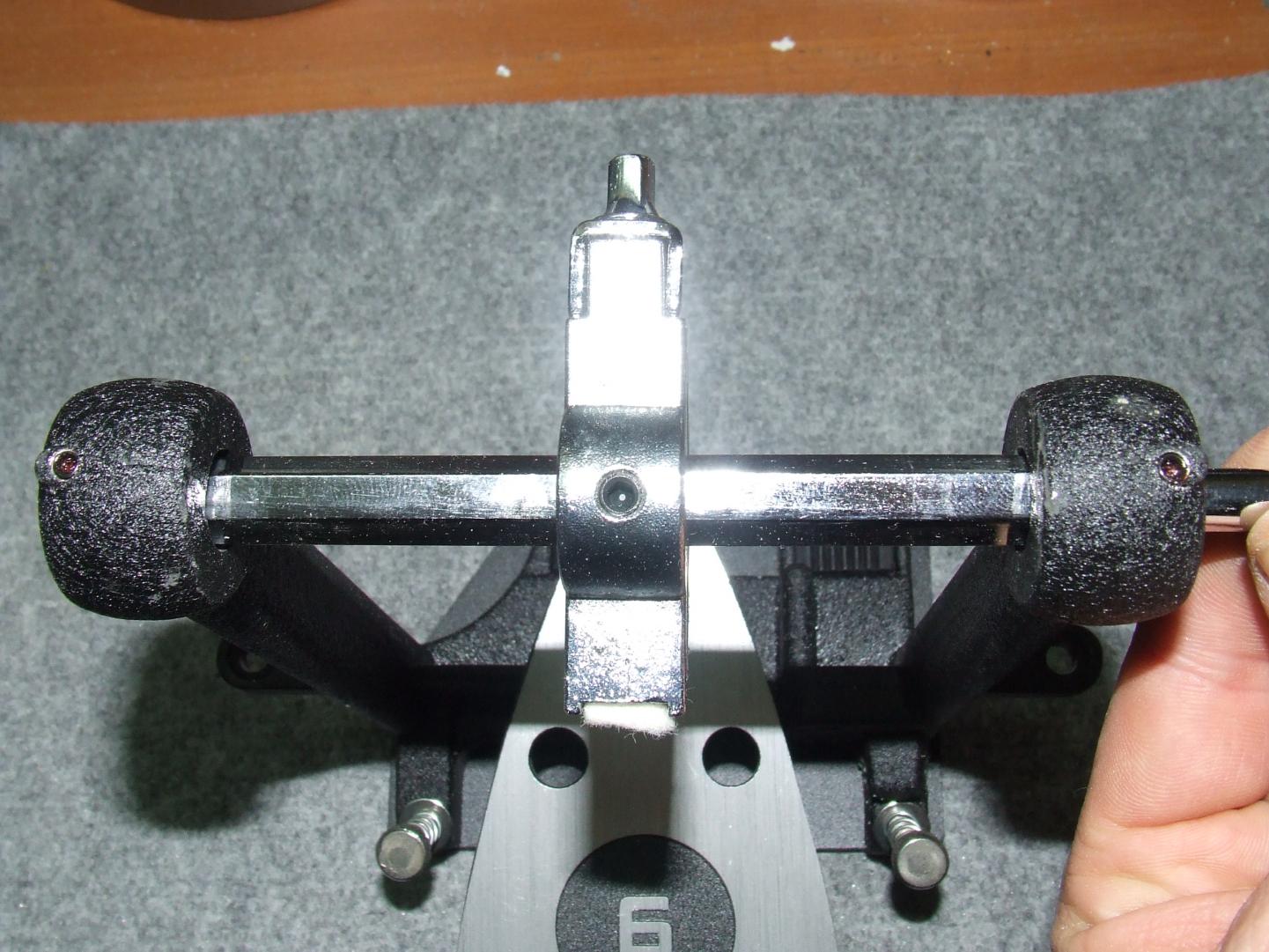

Wir fangen mit dem Slavepedal an: Erst muss man 3 Schrauben lösen (links und rechts in der Säule sind kleine Madenschrauben mit 2mm Inbus, in der Kettenaufnahme mit 3mm Inbus)):

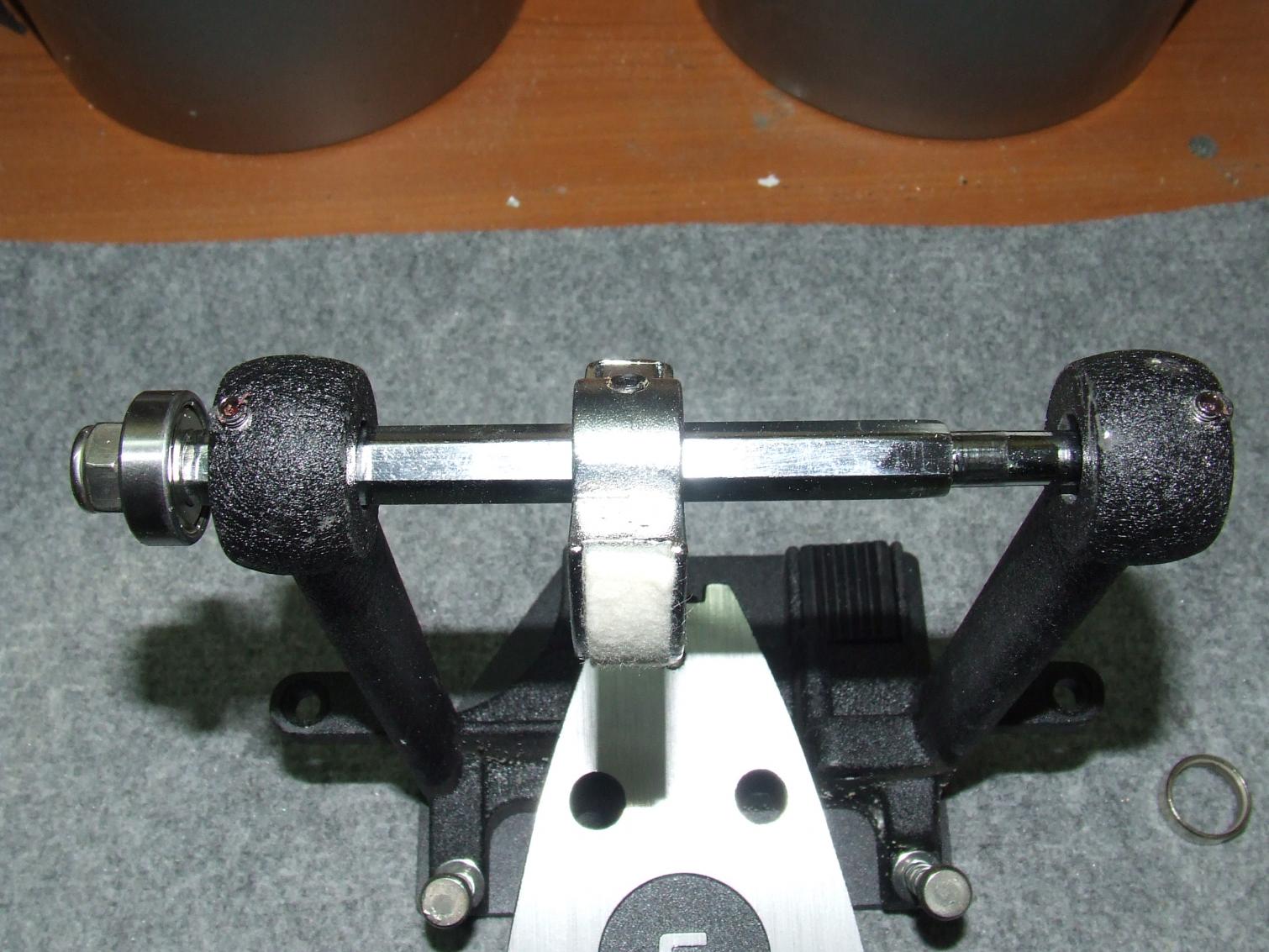

Dann kann man die Welle nach links rausziehen, Achtung: Ein Ring fällt dabei raus:
Jetzt die Welle andersherum wieder reinschieben, dabei darauf achten, daß die Kettenführung an der gleichen Position wieder aufgesteckt wird (erkennbar an der kleinen Macke, wo die Schraube saß), Ring nicht vergessen, alles wieder festschrauben:

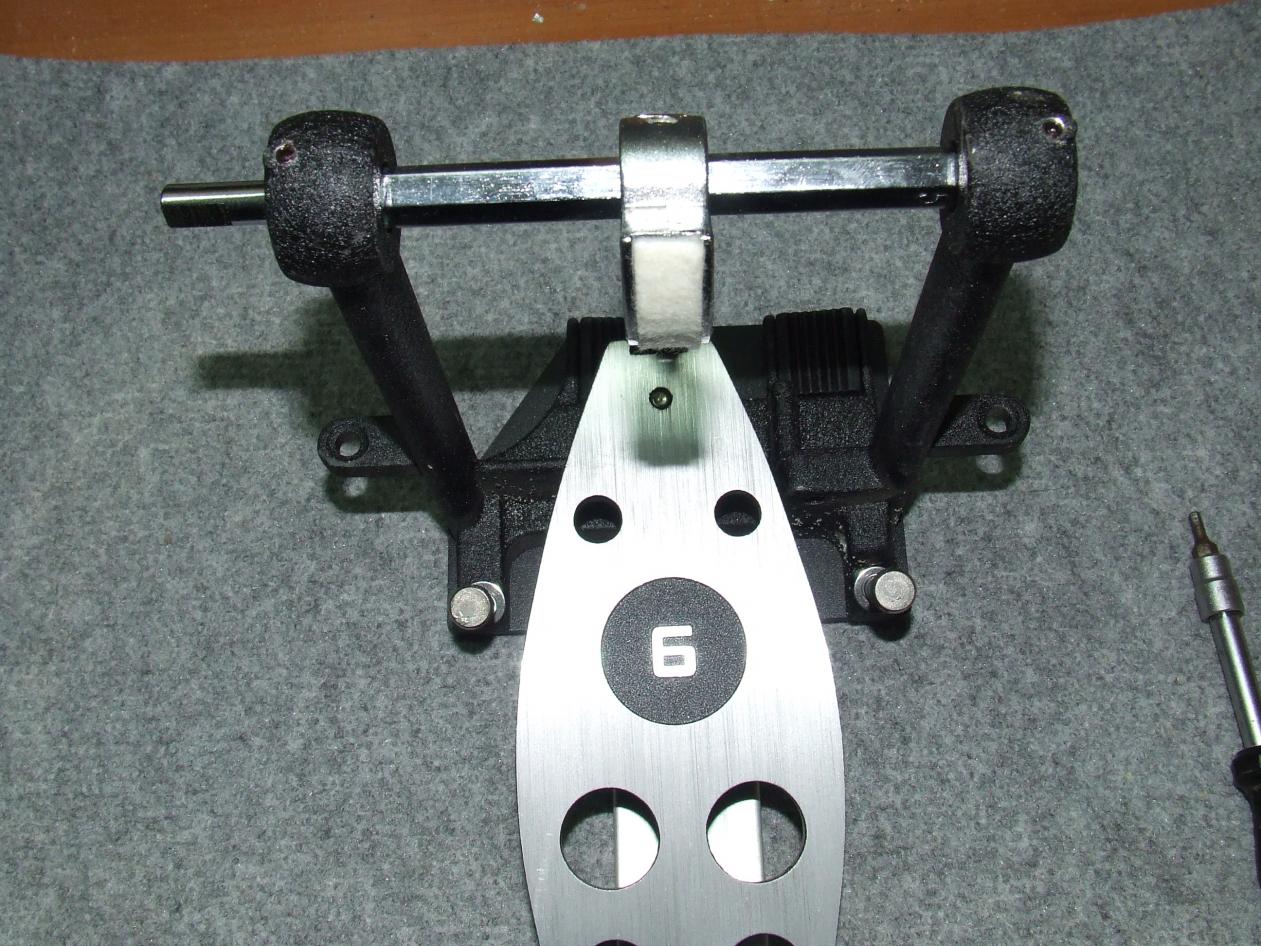

Jetzt ist das Slavepedal fertig:
Weiter geht´s mit dem Masterpedal, etwas kniffliger.

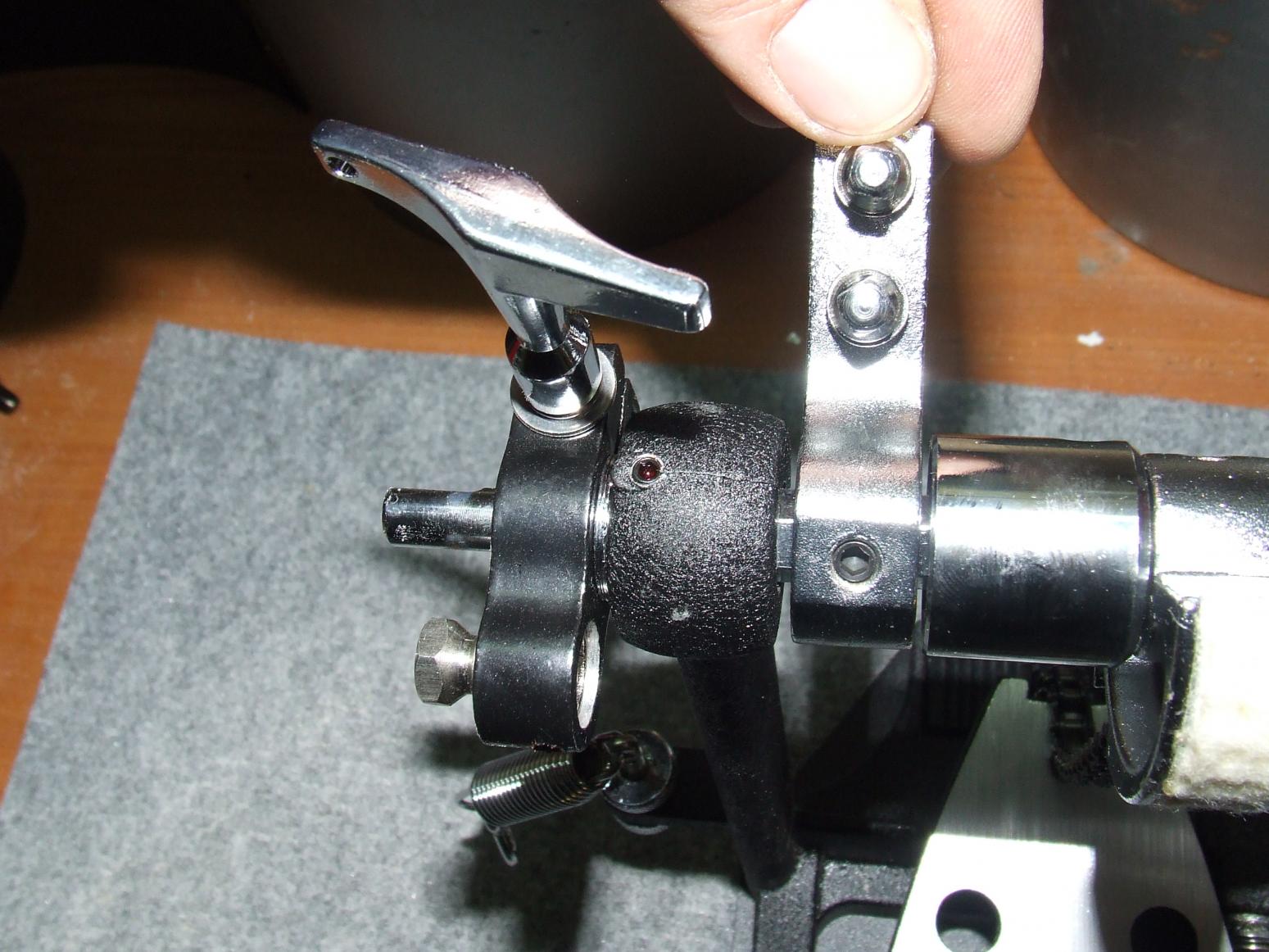

Wir fangen damit an, die Federaufnahmen abzuschrauben (Stimmschlüssel steckt schon drauf) :
Nun müssen wir 8 Schrauben lösen (Von links nach rechts: 2,5mm 2mm 3mm 3mm 3mm 3mm 2mm 2,5mm Inbus) Die Schrauben sind eingeklebt, also gutes Werkzeug verwenden:

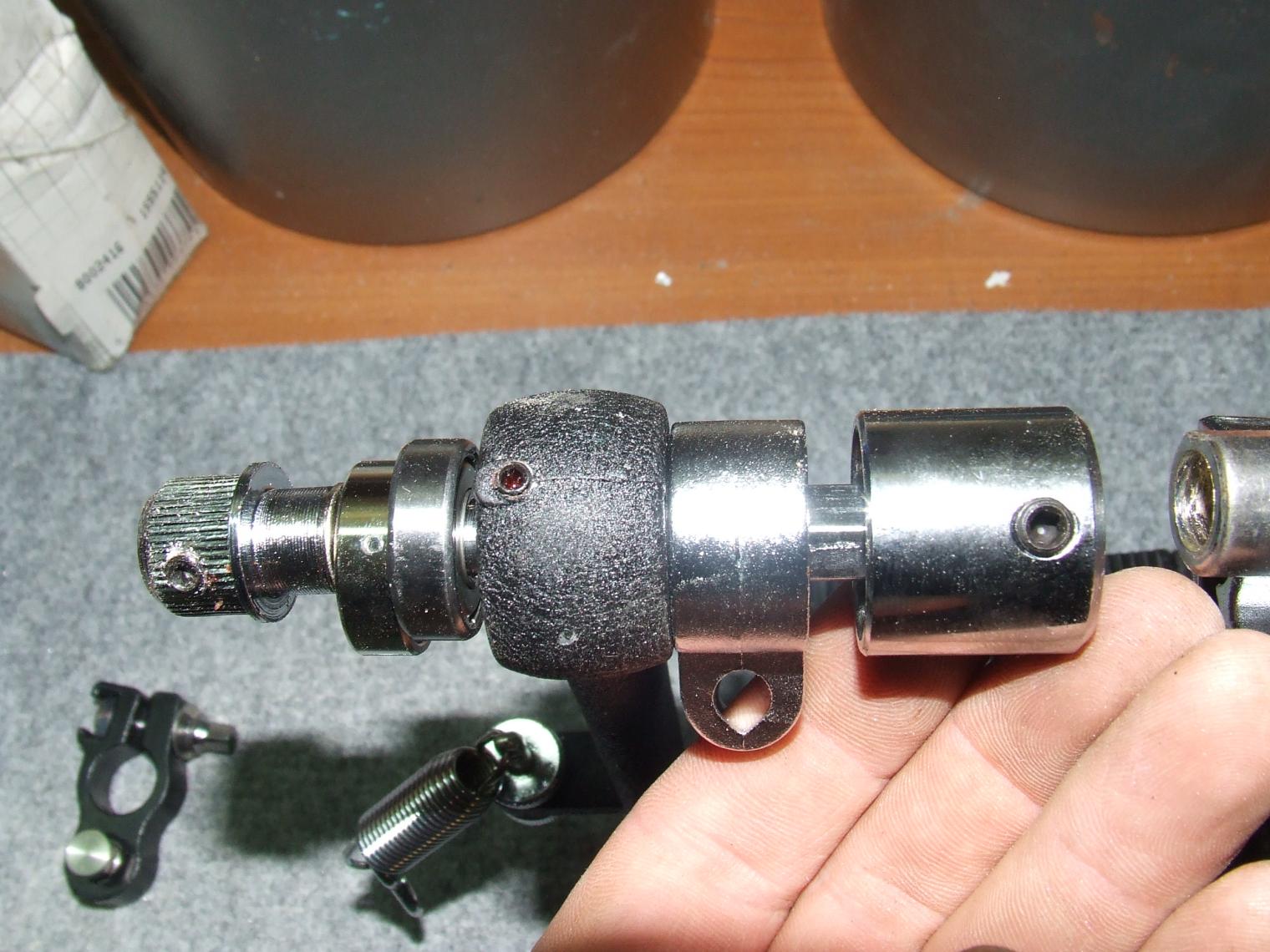

Jetzt schieben wir die linke Welle etwas nach links, entfernen alle Bauteile, Lager, Scheiben und können dann die Welle nach rechts aus der Säule ziehen:

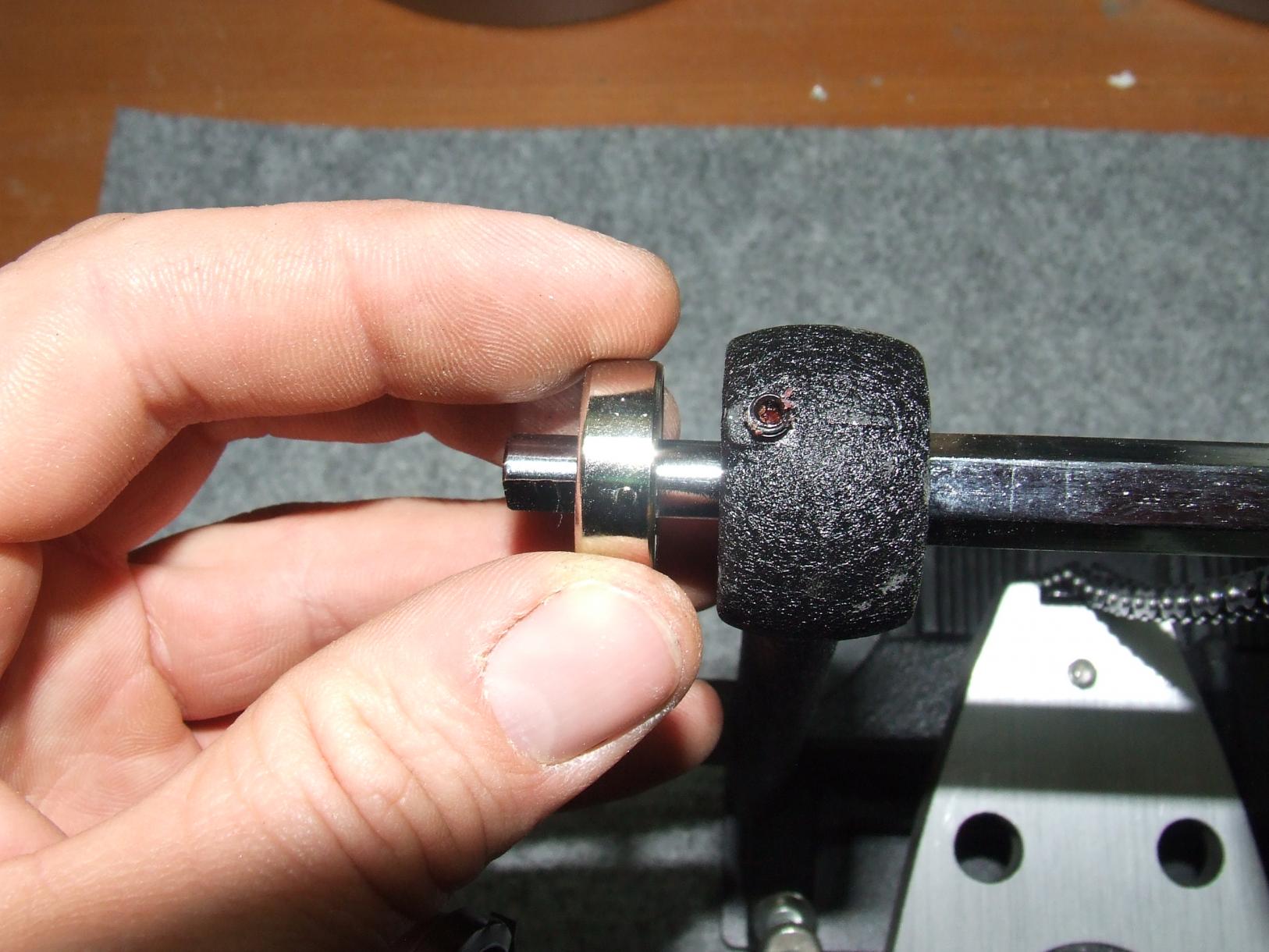

Mit der rechten Welle verfahren wir ähnlich, aber Spiegelverkehrt. Welle etwas nach rechts schieben, alles entfernen, und Welle dann nach links rausziehen:

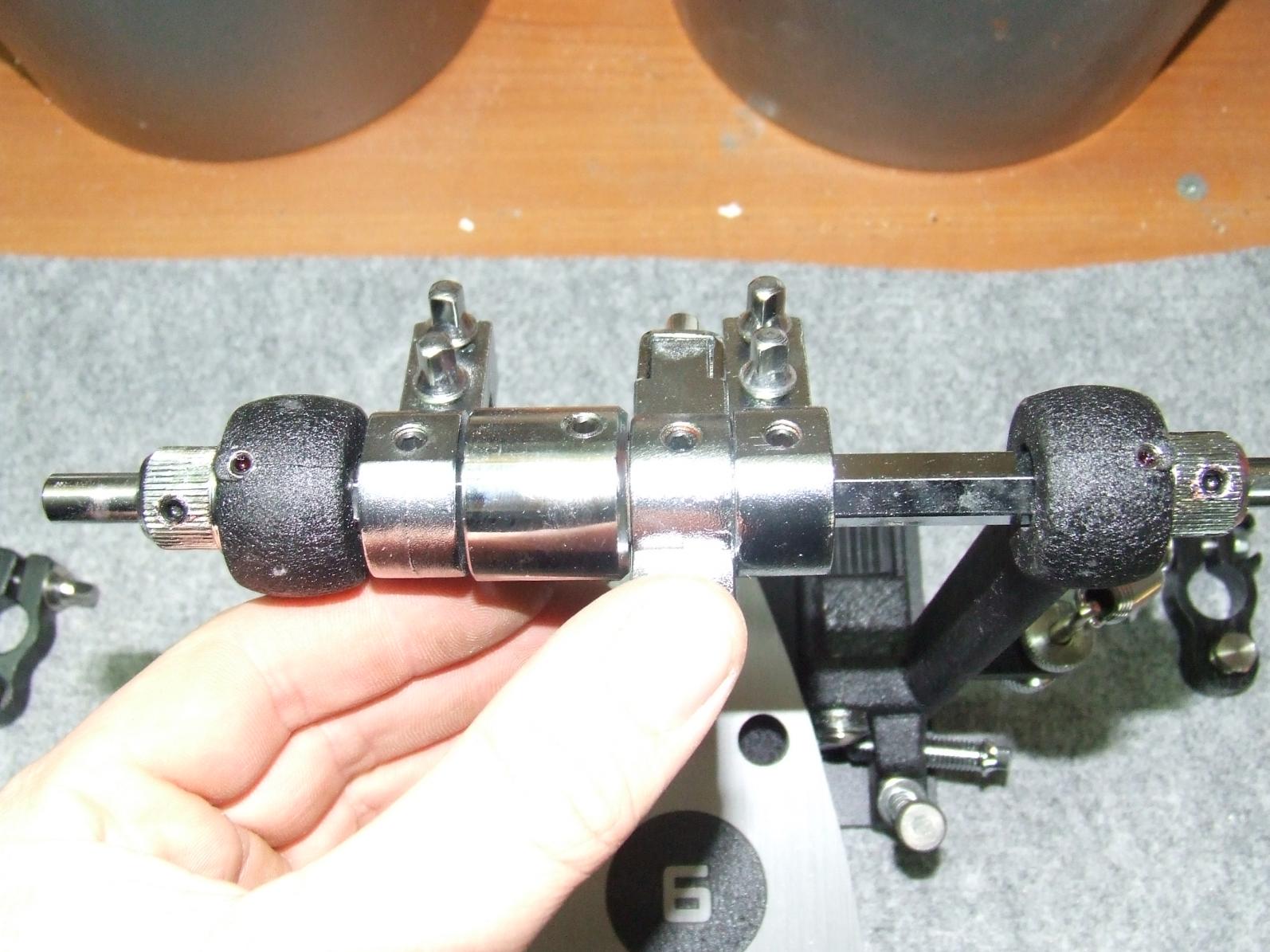

So sieht es wieder andersherum zusammengesteckt aus. Dabei habe ich 2 Teile bewusst vertauscht, nämlich die linke Kettenführung und die linke Beateraufnahme. Und zwar aus dem Grund, damit beide Beater gleich weit von der Mitte des Fells entfernt aufs Fell treffen, das ist bei den meisten "normalen" Doppelfussmaschinen nicht so. Jetzt kommt die Kette zwar neben der Fussplatte an, das gleiche ich aber mit einer kleinen Aluplatte aus. Auf dem Foto gut zu erkennen: Gleicher Abstand der Beaterstangen zur Spannreifenklemmung und Kette kommt neben der Fussplatte an:
Bisher hat der Umbau etwa eine Stunde gedauert, wobei die Hälfte der Zeit beim Suchen des Werkzeugs draufgegangen ist
Fotos von der Fertigstellung folgen...
