Ibanez AR420 & Doug Aldrich Humbucker - wie anschließen?

[KASH0]

Mahlzeit!

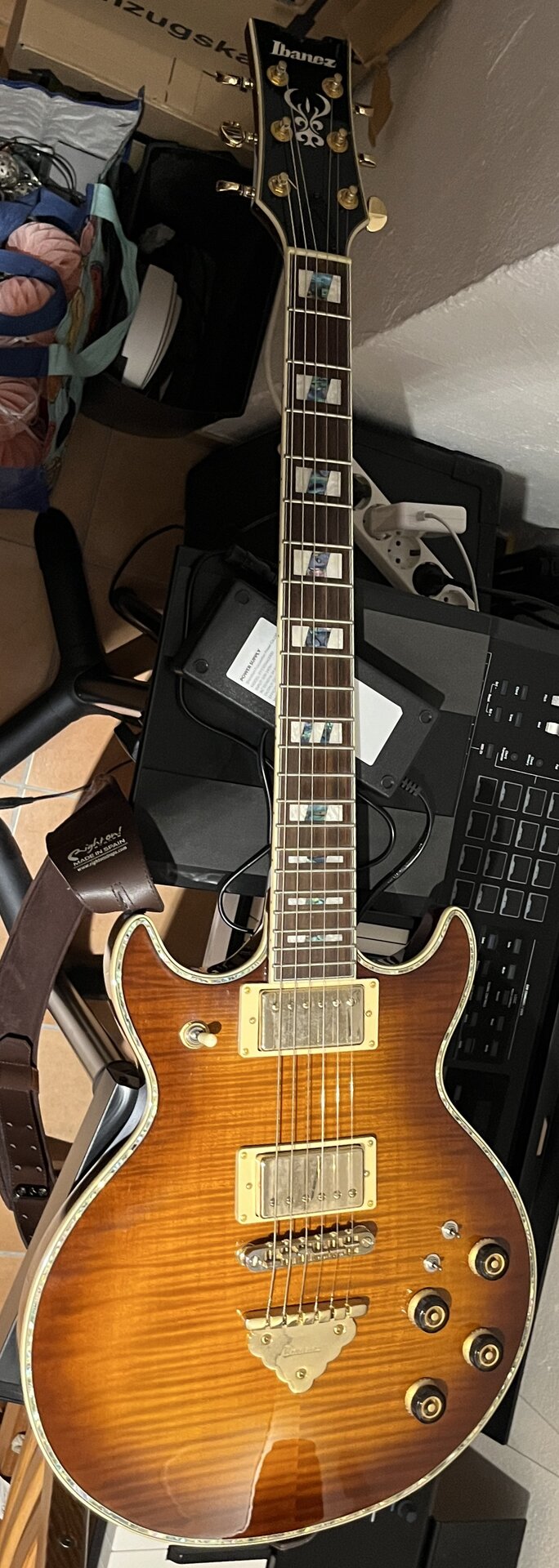

Vor ein paar Monaten habe ich online eine gebrauchte Ibanez AR420VLS Baujahr 2014 erstanden - mit Super 58 Humbuckern.
Diese haben je ein eigenes Volume- und Tone-Poti und je PU noch einen Tri-Sound-Switch (Seriell/Parallel/Coil-Split).

Nach ein paar Minuten spielen habe ich gemerkt, dass die "Super 58" nichts mit denen aus den 70ern zu tun haben. Nun ja.
Bei meiner Suche nach einem ordentlichen Replacement bin ich bei Suhr "Doug Aldrich" Humbuckern gelandet.

Jetzt habe ich jetzt folgende Probleme:

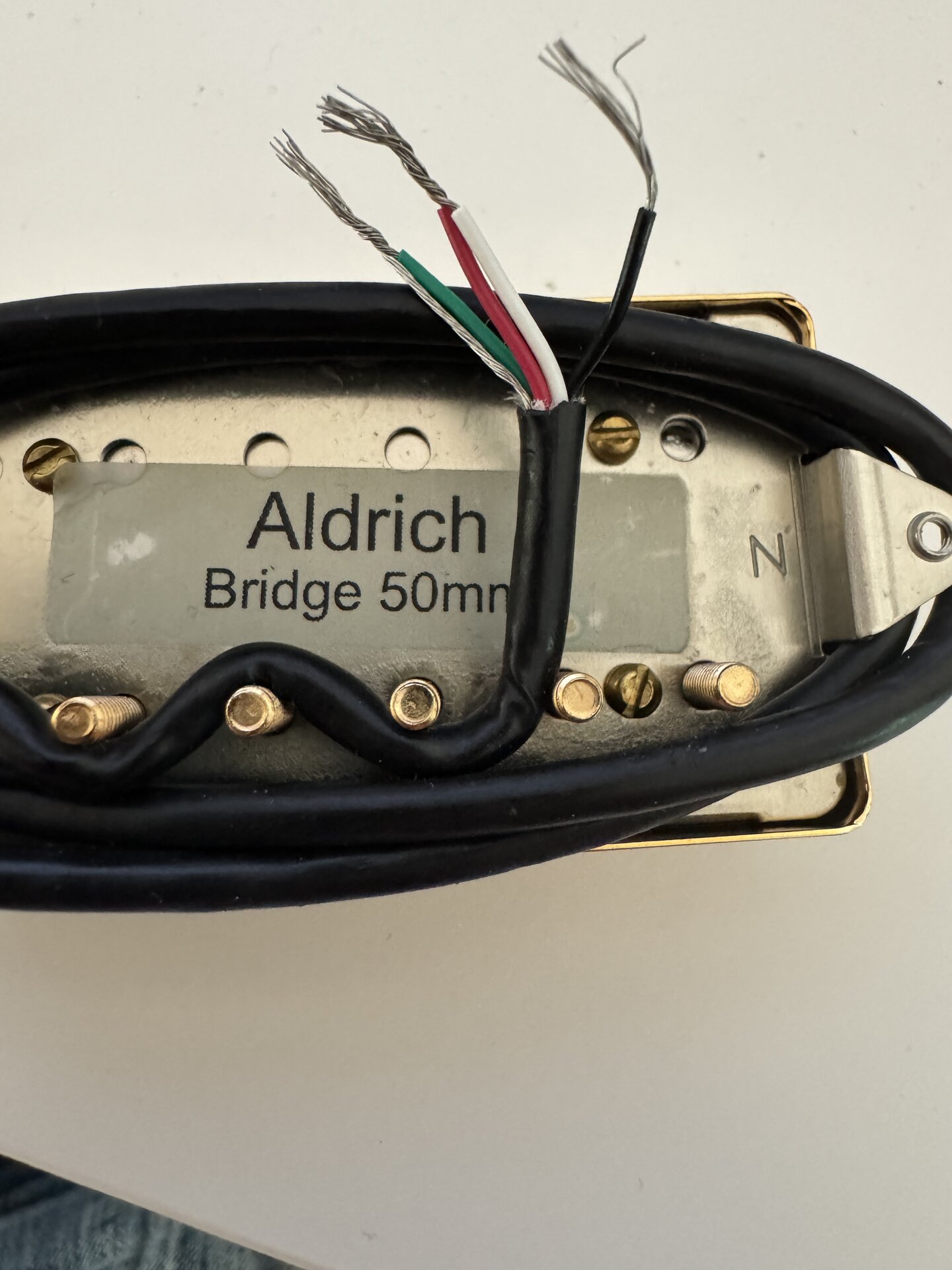

- Die Suhr-Humbucker haben diese Anschlussleitungen: grün, rot, weiß, schwarz und ein blankes Kabel. Leider packt Suhr kein Anschlussdiagramm bei...
- Optimal wäre es natürlich, wenn sich diese PUs wie die Original-PUs verschalten ließen - also mit der Tri-Sound-Option. Ist das mit diesen PUs machbar?
- Sollte man die Potis und Schalter sinnvollerweise gleich ebenfalls tauschen?
- Und wenn ja: Welche Potis würdet ihr empfehlen? Welche Marke? Welche Werte?

Also nicht ganz einfach, aber ich hoffe, dass mir jemand ein bisschen unter die Arme greifen kann.

Mit freundlichen Grüßen
KASH0



[floydish]

- Optimal wäre es natürlich, wenn sich diese PUs wie die Original-PUs verschalten ließen - also mit der Tri-Sound-Option. Ist das mit diesen PUs machbar?

Ja sollte möglich sein. Vermutung: schwarz=hot, weiss+rot =Splitanschlüsse, Grün+blank=Masse

Anbei ein Wiring Diagramm für den Trisound-Switch:
rot=hot
gelb=masse
blau=split masse
schwarz=split hot

Jetzt müsstest Du noch messen wie die Splitanschlüsse zuzuordnen sind:
Multimeter auf 20kO und eine Klemme an schwarz, rot und weiss aufdröseln und dann 2. Klemme
- 1x gegen weiss
- 1x gegen rot messen
Die Farbe an der ein messbarer Widerstand auftritt ist dann split hot, die andere Farbe sollte unendlichen Widerstand aufweisen und ist dann split masse.

- Sollte man die Potis und Schalter sinnvollerweise gleich ebenfalls tauschen?

Wenn die Potis nicht kratzen und der Schalter keinen Wackelkontakt aufweist nein.



[Dr Dulle]

https://www.thegearpage.net/board/index.php?attachments/suhr-humbucker-color-codes-jpg.1638019/
