Hi,
nachdem alle JEMs die HB in den Zwischenpositionen automatisch splitten, werden 4-adrig verkabelte HB und ein spezieller Schalter mit 4 Schaltebenen verbaut. Dann ist es natürlich kein Problem, dieses Splitting zum Dauerzustand zu machen, also auch in der obersten Position des 5-Weg-Schalters nur eine Spule zu nutzen.

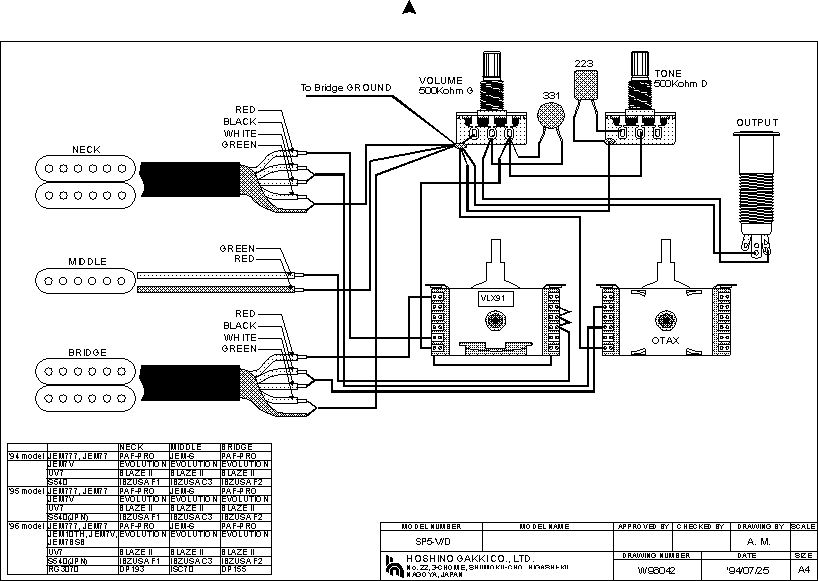

Hier ist erst mal der Verdrahtungsplan im Serienzustand:
Wie Du siehst, führt ein Draht von den zusammengelöteten schwarzen und weißen Anschlüssen des NeckHB zum 5-Weg-Schalter (was hier wie zwei Schalter aussieht, zeigt nur dessen beide Seiten, wegen der verschiedenen Schaltebenen). Ich habe jetzt nicht die Verdrahtung in natura vor mir, es könnte auch sein, dass die weiße und die schwarze Ader ohne Zwischenstück einfach direkt an diese Stelle gelötet sind.
Auf der mit "Otax" beschrifteten Seite siehst Du links den dritten Anschluss von unten, dort führt der Draht hin. Bei diesem handelt es sich um den Split-Anschluss des NeckHB. Den musst Du nun nur am 5-Weg-Schalter ablöten und direkt an einen Massepunkt anlöten. Willst Du es dir ganz einfach machen, löte ihn (bzw. die schwarze und die weiße Ader, s.o.) einfach mit an den untersten Anschluss auf dieser Lötleiste, dort hängt nämlich der Draht, der seinerseits zur Masse führt. Der Draht oben am fünften Anschluss des Schalters ist übrigens der Split-Anschluss des Steg-HB, der muss da bleiben, wo er ist.
Gruß, bagotrix
