Ibanez RG 421 Widerstand Bridge-PU zu niedrig

[Bilal777]

Hey Leute,

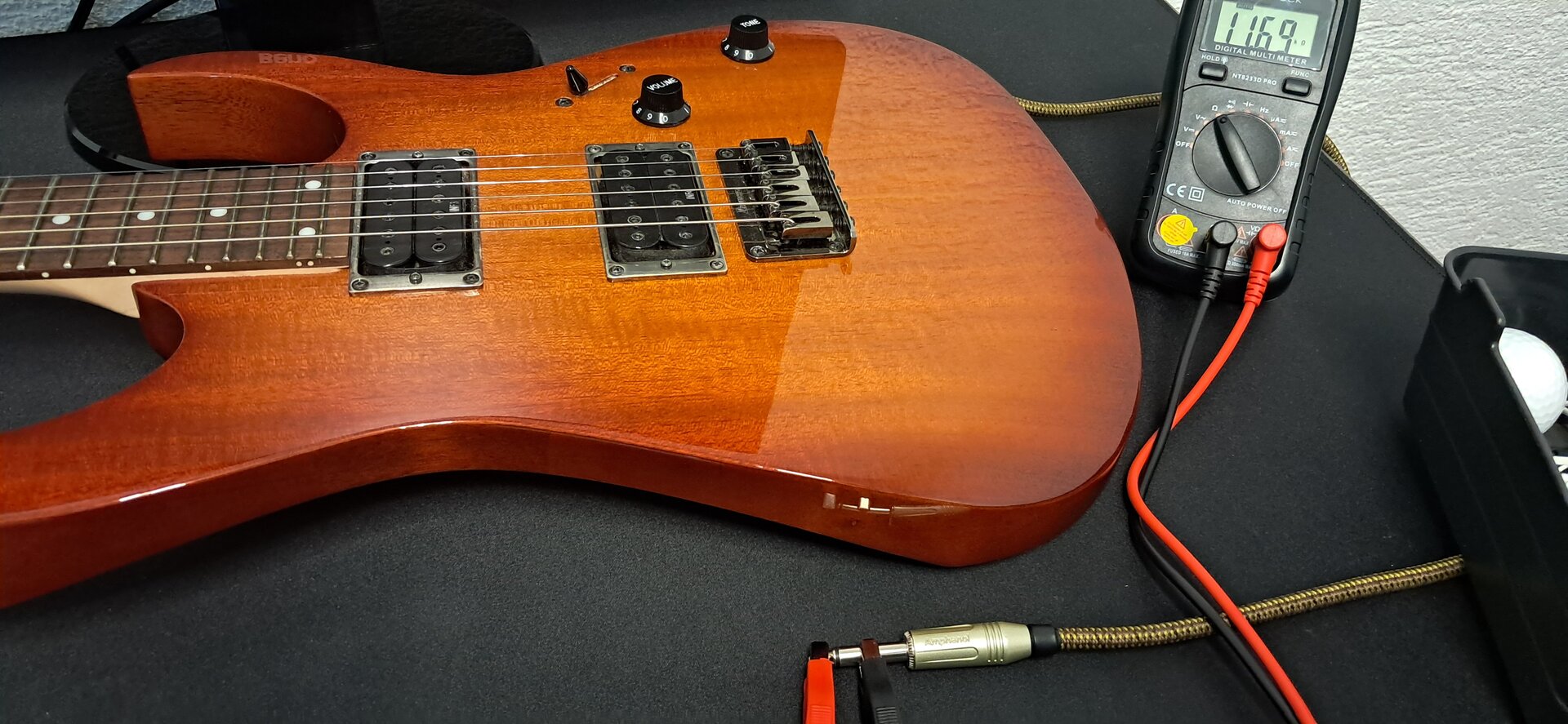

ich bin mir nicht sicher ob ich ein Problem habe. Ich spiele eine RG421 mit original inf3 Neck und inf4 Bridge Pickups. Ich war neugierig und habe die Pickups im eingebautem Zustand mal durchgemessen. Also einfsch am Gitarrenkabel. Neck ist wie angegeben 11,9K aber im Bridge komme ich nur auf 8,58K. In der hintersten Stellung sollte der Bridge Tonabnehmer doch ohne Split auf den vollen Wiederstand kommen (16k). Ein andere Tonabnehmer, den ich sowieso testen wollte, ergab das selbe. Die hälfe von der Herstellerangabe. Ist das normal bei den Ibanez Gitarren? Soundtechnisch ist auch nichts auffällig. In der Suche habe ich leider nichts gefunden. Ich würde mich über eure Hilfe super freuen.



[boisdelac]

Man weiß nie, wie die Gitarre verschaltet ist. Den Pickup-Widerstand sollte man immer nicht angeschlossen durchmessen. Meist sind ja noch Potentiometer parallel zu den Pickups, die das Messergebnis verfälschen. Aber vielleicht hilft Dir ein Trick ...

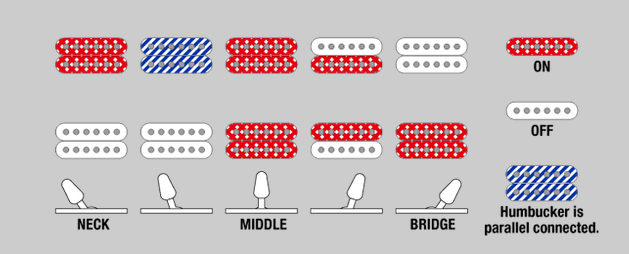

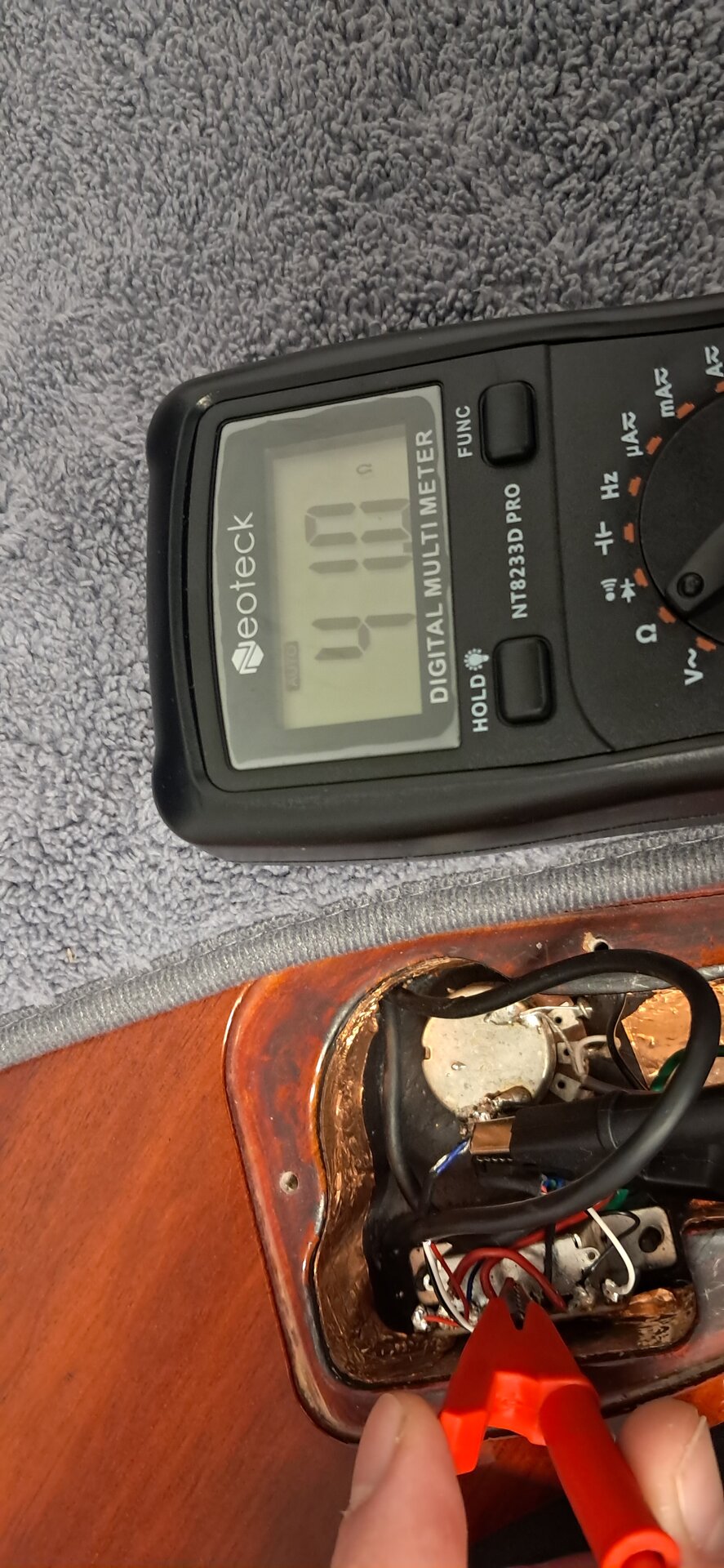

Suche Dir ein Schaltbild Deiner Gitarre. Schraube das Elektronikfach auf. Stelle den Blade-Switch auf den Neck-Pickup und miss dann direkt am Schalter den Bridge-Pickup. Dann stelle den Blade-Switch auf den Bridge-Pickup. Dann miss am Schalter den Neck-Humbucker.



[KlampfenTom]

Man weiß nie, wie die Gitarre verschaltet ist

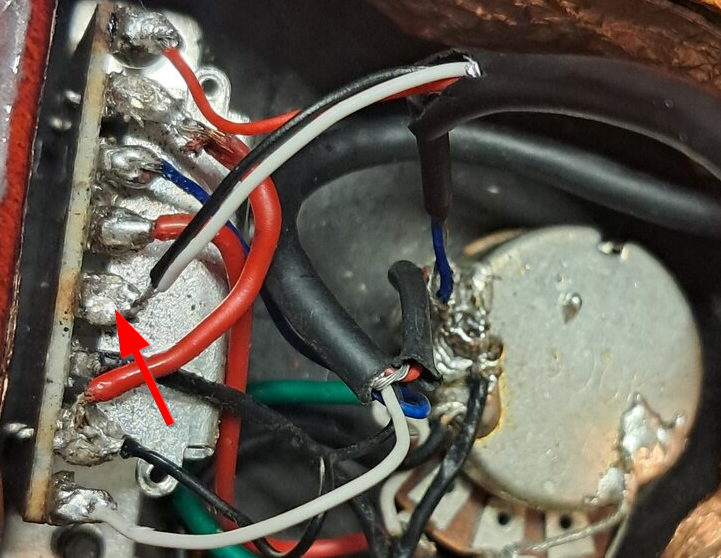

Sehe ich auch so. Zumal die Lötstellen auf dem Foto auch eher nach Bastelwastel als nach Ibanez aussehen.

Du schreibst, du hast auch einen anderen PU noch gemessen, wahrscheinlich im ausgebauten Zustand.
Hast du denn ausch tatsächlich beide Spulen in Reihe gemessen, oder vielleicht nur eine Spule des splitbaren Humbuckers



[Prospero]

+1: Der gemessene Widerstand ist ja verdächtigerweise ca. die Hälfte von dem erwarteten Wert beider Spulen des HBs in Reihe.
Mach inital mal den Klopftest auf den Polepieces, ob überhaupt beide Spulen aktiv sind.
Falls ja: Die Schaltung prüfen, ob tatsächlich in Reihe geschaltet, denn es wurde offensichtlich schon recht ungelenk herum gelötet, das ist nicht der Werkszustand.

P.S. War bei der fraglichen Messung das Volume-Poti wirklich voll aufgedreht? Wenn alles normal klingt/funktioniert, wäre das ein sehr wahrscheinlicher Messfehler.



[Oliver Revilo]

Ist das normal bei den Ibanez Gitarren? Soundtechnisch ist auch nichts auffällig.

Na, ist das nicht die wichtigste Essenz?
