Korg AX300G Effektgerät --- keine Displayanzeige & kein Ton

[cure-bitch74]

Hallo, bin neu hier und habe ein Problem.

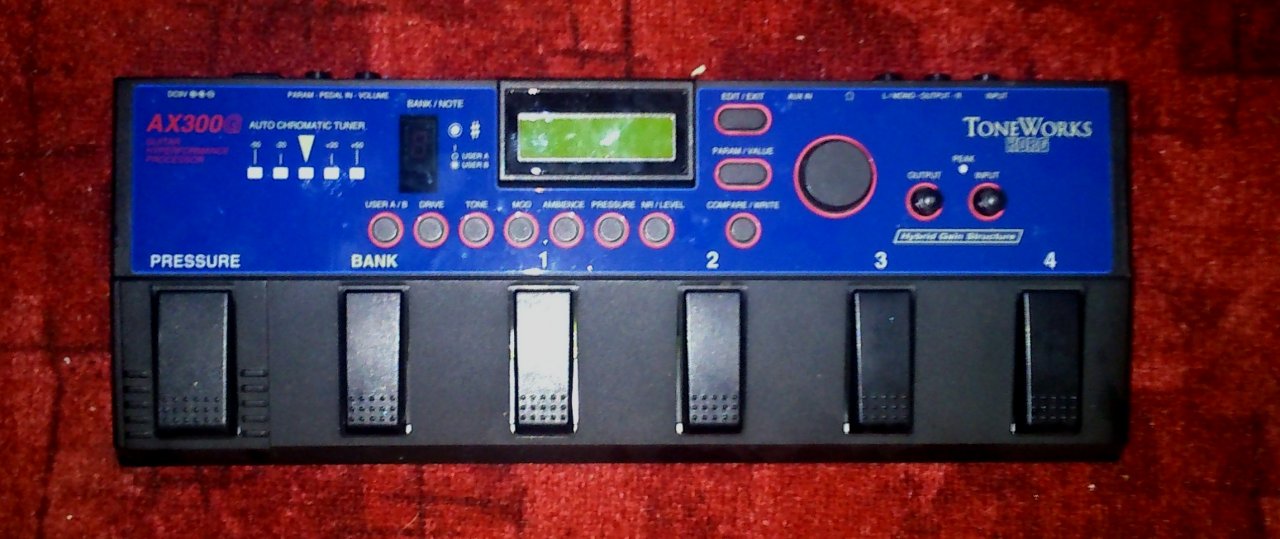

Das Problem bezieht sich auf mein Multieffektgerät Korg AX300G.

Display leuchtet, aber keine Anzeige. Kein Tonsignal, wenn man Gitarre einstöpselt und das AX300G am Verstärker anschließt. Auch lassen sich die Schalter nicht bedienen, obwohl die Beleuchtung da ist.

Auf der Platine befinden sich zwei Quarz-Bausteine mit der Bezeichnung:

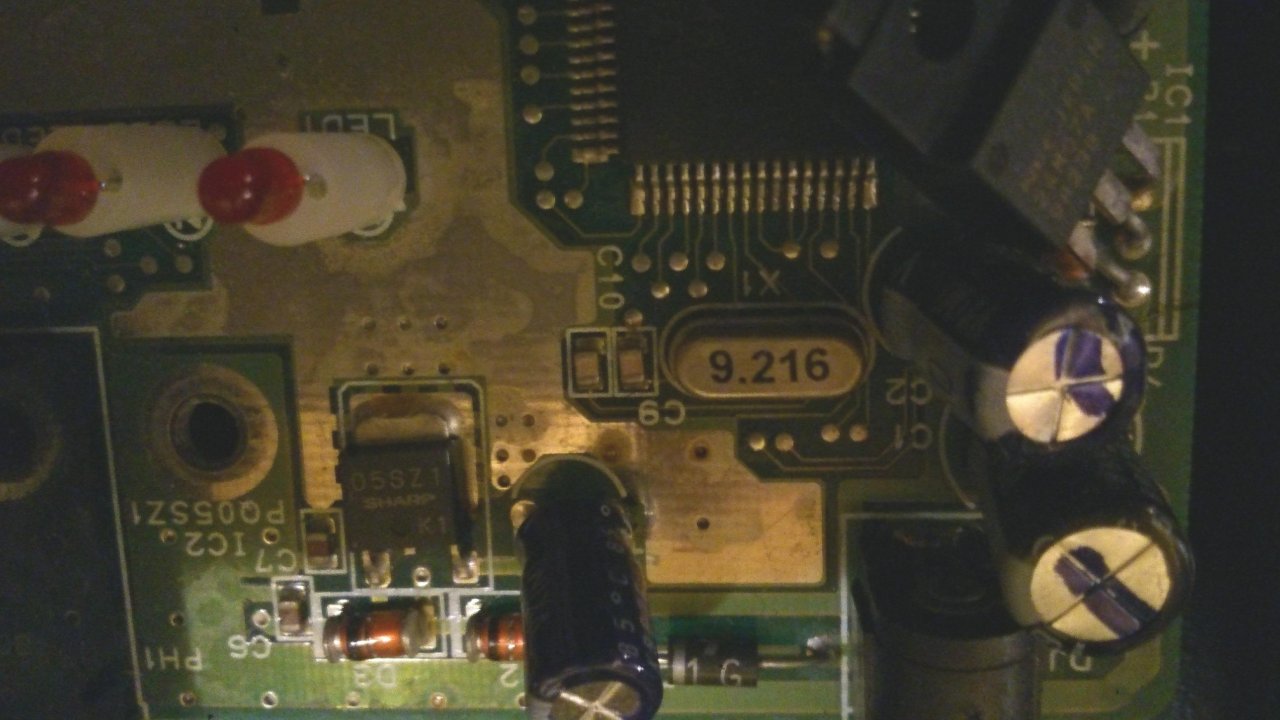

X1: 9.216 (3mm hoch & 1cm breit)

und

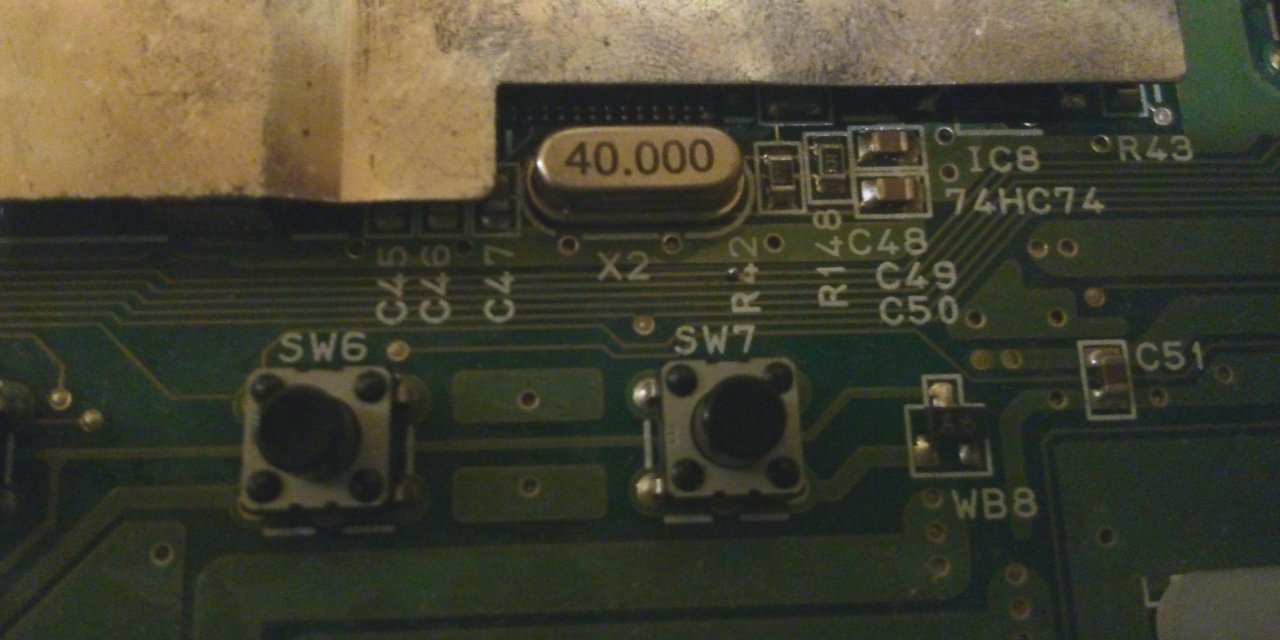

X2: 40.000 (3mm hoch & 1cm breit)

Das Problem wurde schon mal in einem anderen Forum geschrieben. Dort war man der Meinung, dass diese beiden Bausteine ausgewechselt werden müssen. Leider hab ich keine Ahnung, wie diese Teile heißen und was die Zahlen bedeuten. Hab schon bei Google geschaut, aber nicht wirklich Erfolg gehabt.

Könnt Ihr vielleicht helfen?

Grüße



[Telefunky]

die Zahlen stehen für die Resonanz-Frequenz des Quarzes in MHZ (gibt's bei Reichelt, Conrad und Konsorten)
ich kenne genau einen Fall, wo so ein Teil mal durch Herunterfallen des Geräts tatsächlich zerstört wurde:
in der Fernbedienung eines Premiere Receivers (allerdings eine andere Bauform)
ansonsten sind die praktisch unkaputtbar
meist liegt der Fehler im Bereich der Stromversorgung
da es von solchen Geräten idR keine Schaltpläne gibt, müsstest du selbst herausfinden, wa da wo anliegt
(allerdings deutet bereits deine Frage an sich an, dass es nicht unbedingt dein Fachgebiet ist...)
such dir jemanden, der sich mit so etwas auskennt und es für eine Pizza oä 'erledigt', falls überhaupt möglich
oder kauf dir ein neues, die sollten gebraucht günstig sein

cheers, Tom



[Vinterland]

Hallo cure-bitch74

Herzlich Willkommen im Forum

Vielleicht vorher mal mit einem kompletten "Reset" versuchen.

Habe hier eine Beschreibung gefunden, wie´s gemacht wird.
Falls es damit nicht funktioniert, hat "Telefunky" ja schon was dazu gesagt.....

Hier, wie es gehen soll.

Initialization: Battery Removal
Preload: Hold "Param/Value" and "Compare/Write" while turning it on. Then "Compare/Write" once again



[cure-bitch74]

Hallo cure-bitch74

Herzlich Willkommen im Forum

Vielleicht vorher mal mit einem kompletten "Reset" versuchen.

Habe hier eine Beschreibung gefunden, wie´s gemacht wird.
Falls es damit nicht funktioniert, hat "Telefunky" ja schon was dazu gesagt.....

Hier, wie es gehen soll.

Initialization: Battery Removal
Preload: Hold "Param/Value" and "Compare/Write" while turning it on. Then "Compare/Write" once again

Reset hatte kein Erfolg. Es rührt sich nix. Display leuchtet, aber Anzeige ....nix.



[Telefunky]

der mit Abstand häufigste Fehler solcher Geräte sind ausgetrocknete Elkos
im ungünstigsten Fall leidet auch mal ein Programmspeicher/programmierbares Logik-IC an Amnesie
(da bekommt man keinen Ersatz)
bei Gebrauchtpreisen von 25-50€ ist eine professionelle Reparatur nicht drin bzw unlohnend

cheers, Tom



[cure-bitch74]

der mit Abstand häufigste Fehler solcher Geräte sind ausgetrocknete Elkos
im ungünstigsten Fall leidet auch mal ein Programmspeicher/programmierbares Logik-IC an Amnesie
(da bekommt man keinen Ersatz)
bei Gebrauchtpreisen von 25-50€ ist eine professionelle Reparatur nicht drin bzw unlohnend

cheers, Tom

Könntest du mir eventuell bei Conrad die Teile raussuchen (Quarz) ?

Grüße



[Telefunky]

ein klares: nein
erstens ist es sinnlos, weil nichts darauf hindeutet, dass genau dort der Fehler liegt
zweitens bist du unterqualifiziert, wenn du nicht mal weisst wie man solche Teile bestellt
und last but not least arbeite ich grundsätzlich nur gegen Bezahlung...

cheers, Tom



[cure-bitch74]

ein klares: nein
erstens ist es sinnlos, weil nichts darauf hindeutet, dass genau dort der Fehler liegt
zweitens bist du unterqualifiziert, wenn du nicht mal weisst wie man solche Teile bestellt
und last but not least arbeite ich grundsätzlich nur gegen Bezahlung...

cheers, Tom

Danke, hat mich sehr gefreut.

Was nimmst die Minute?



[cure-bitch74]

Beide Quarz-SMD's waren hinüber. Neue rein und fertig ist.

Hat mich nicht mal 5 Euro gekostet.

Danke für Eure Mühe.
