mein letzter Thread mitlerweile sehr lang, alt und unübersichtlich geworden ist und bis auf Preamp und evtl. Pickup alle Ursachen ausgeschlossen werden können, dachte ich mir, mache ich einfach mal einen neuen gezielteren Thread.
Das Problem ist ganz einfach: Die Lautstärke, die aus dem Preamp kommt, ist viel zu leise.
Es handelt sich um
diesen Preamp.
Probleme wie schlecht sitzende Satteleinlage, alte/zu schwache Batterien oder kaputtes Equipment (wie Mixer, Kabel, Kopfhörer, Lautsprecher) oder auch falsche Einstellungen (wie Gain, Volume, EQ etc an allen Stellen) wurden schon 100%ig ausgeschlossen.

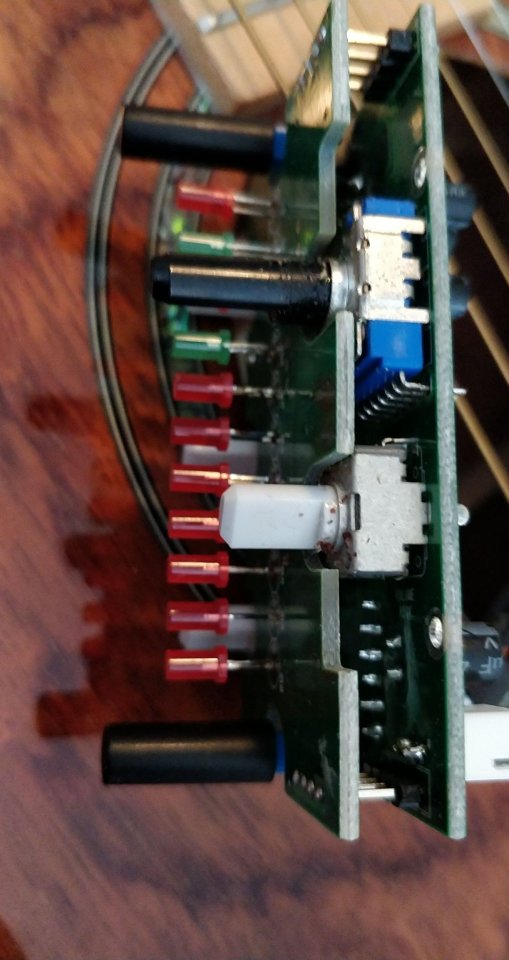

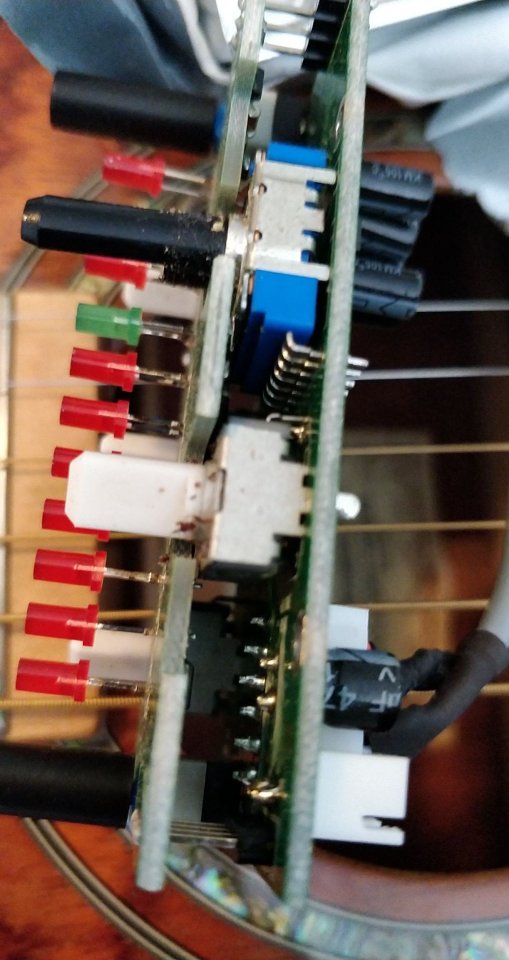

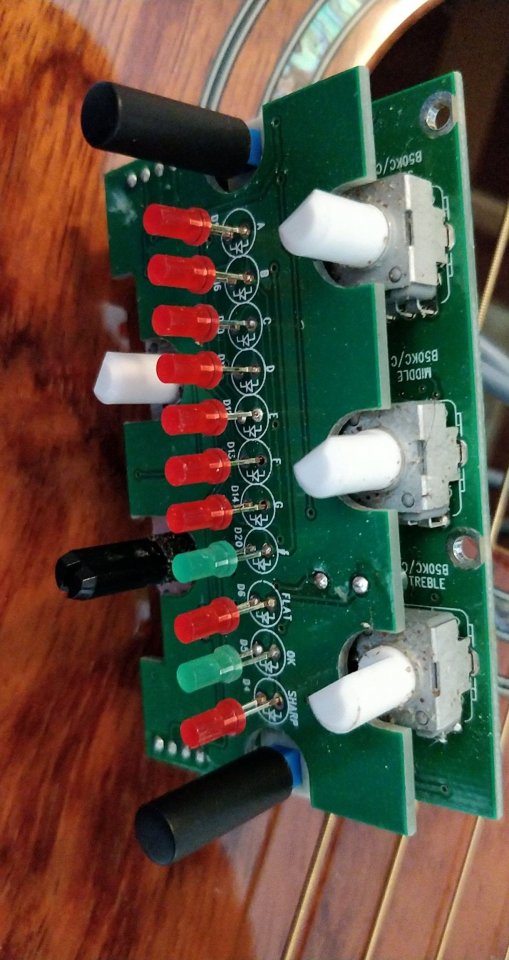

Ich habe den Preamp nun mal aus der Gitarre geholt und aufgeschraubt und folgendes festgestellt:
- Verbindung von Klinken-Buchse bis zu ihren Lötpunkten ist in Ordnung.

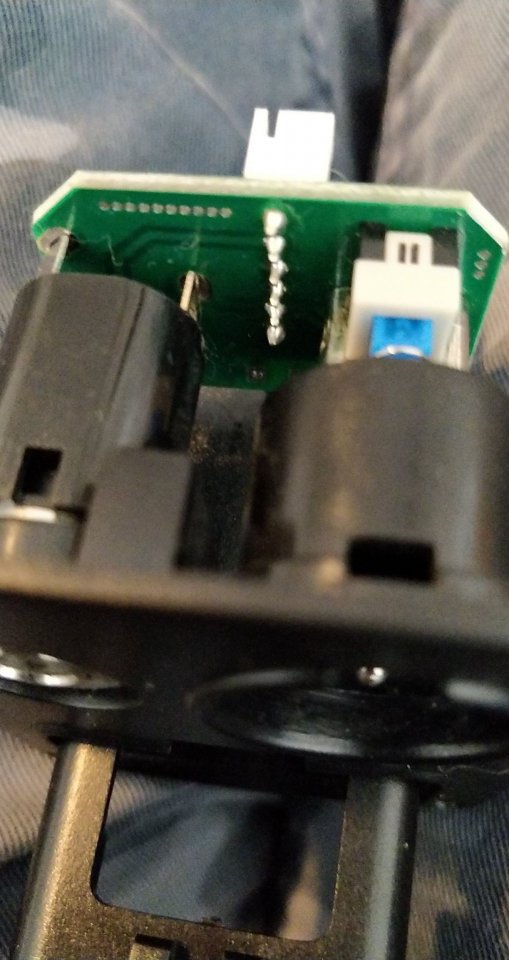

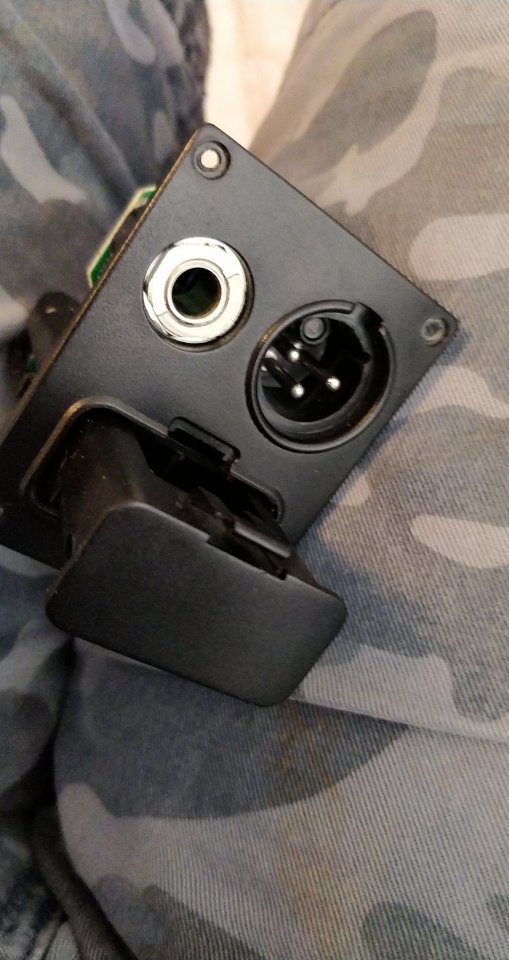

- Verbindung der XLR-Buchse habe ich nicht verstanden. Da scheint mir nur ein Pin Verbunden zu sein und der Button in der Buchse hat keinen Effekt (Es wird lediglich eine Verbindung zwischen den 4 festgelöteten Pins des Buttons und den 2 nicht verlöteten hergestellt. Und die 4 verlöteten sind immer alle miteinander verbunden. Der Button wirkt wirklich funktionslos auf mich.) Wie auch immer wenn die Klinke geht reicht das ja.

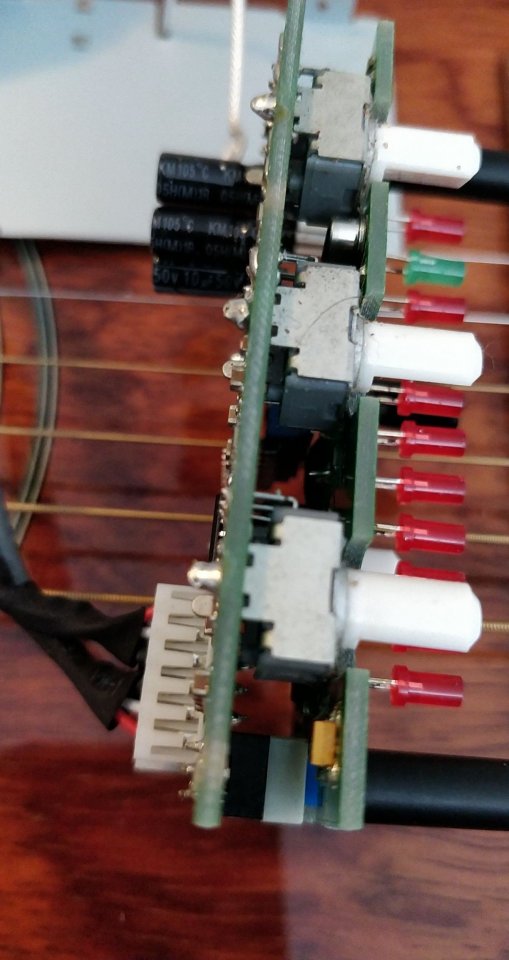

- Verbindung zwischen der Platine mit den Anschlüssen und der Platine des Preamps ist auch in Ordnung. (gesessen direkt an den Lötpunkten des 6-Pin-Anschlusses der einen Platine bis zu den Lötpunkten der anderen)

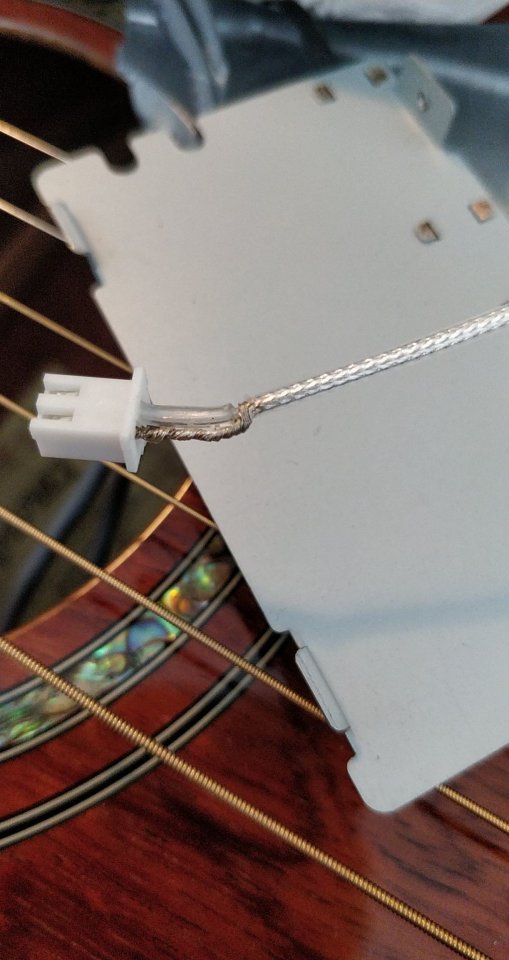

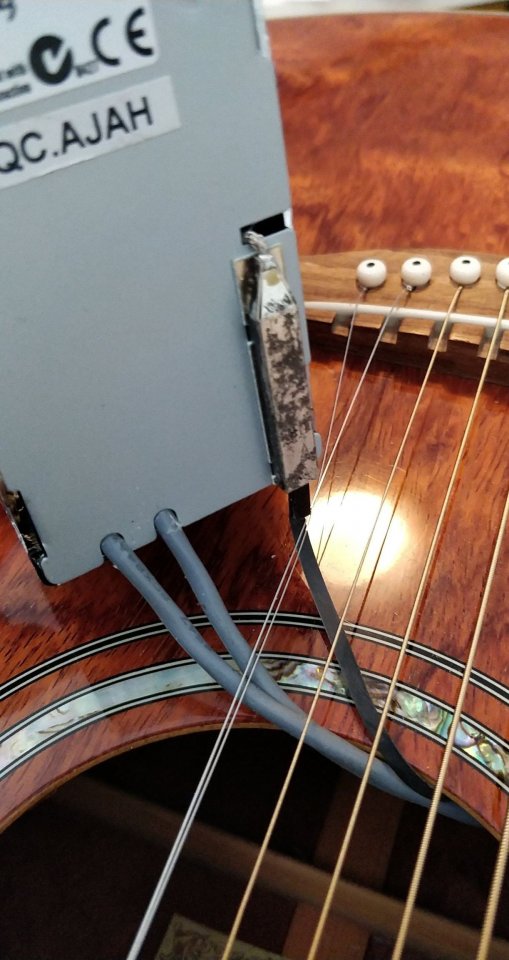

- Verbindung zwischen Pickup und Preamp-Platine kann ich nicht beurteilen. Das Kabel vom Piezo geht in dieses längliche Metallstück rein (Das schwarze Zeug da dran (siehe Photo) scheint keine Korrosion zu sein, sondern eher Farbe oder Kleber nehme ich an. Ließ sich mit Isopropanol nicht entfernen) und am Ende des Metallstücks kommt ein Umwickeltes Kabel (so ne Art Koaxialkabel) raus wobei die Isolierung an der Stelle wo es ins Pickup-Gehäuse geht offen ist und Kontakt mit dem Gehäuse hat (es hatte keinen Effekt diese Verbindung zwischen Kabel und Gehäuse zu unterbinden). Im Gehäuse endet das Kabel dann in einem 2-Pin-Stecker der in der Pickup-Platine steckt.

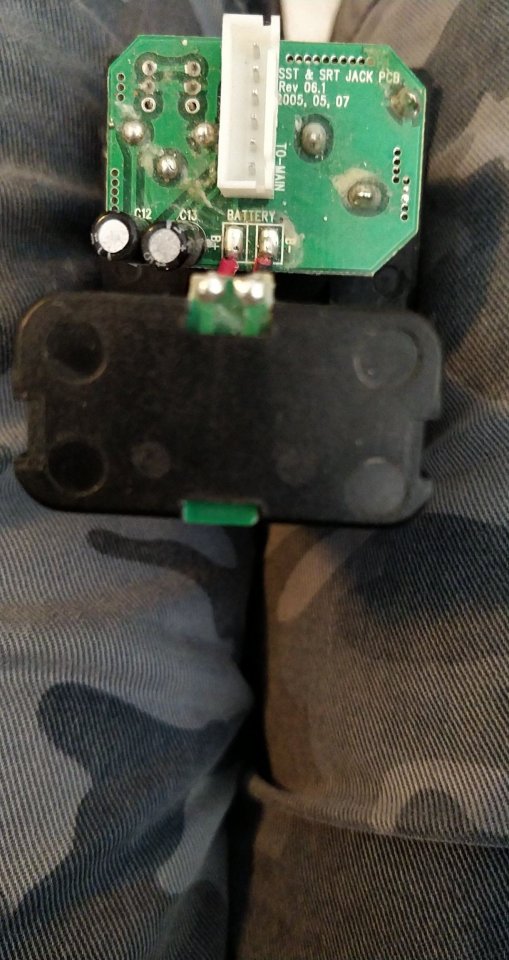

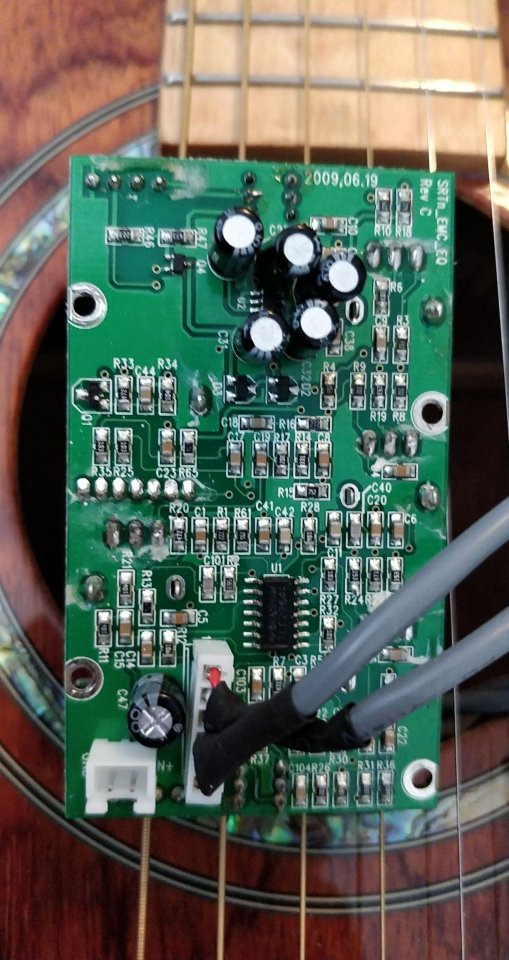

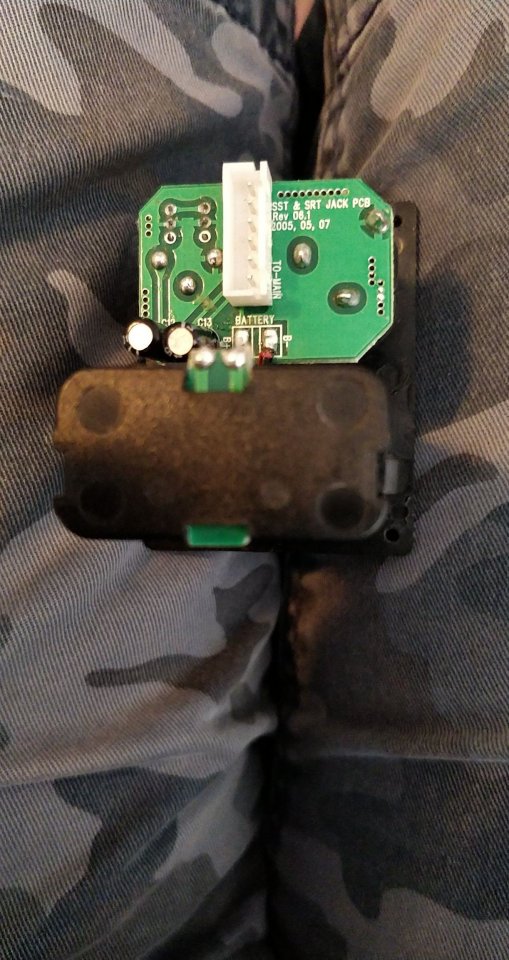

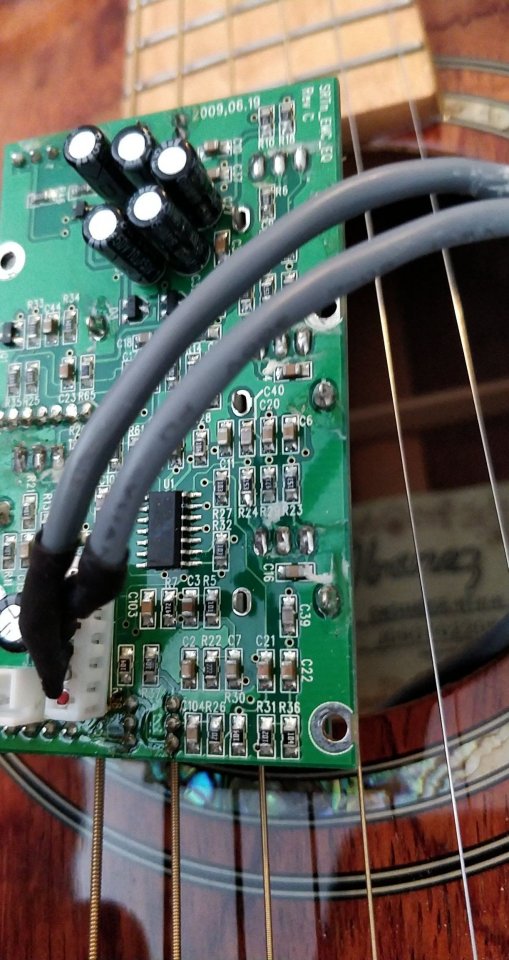

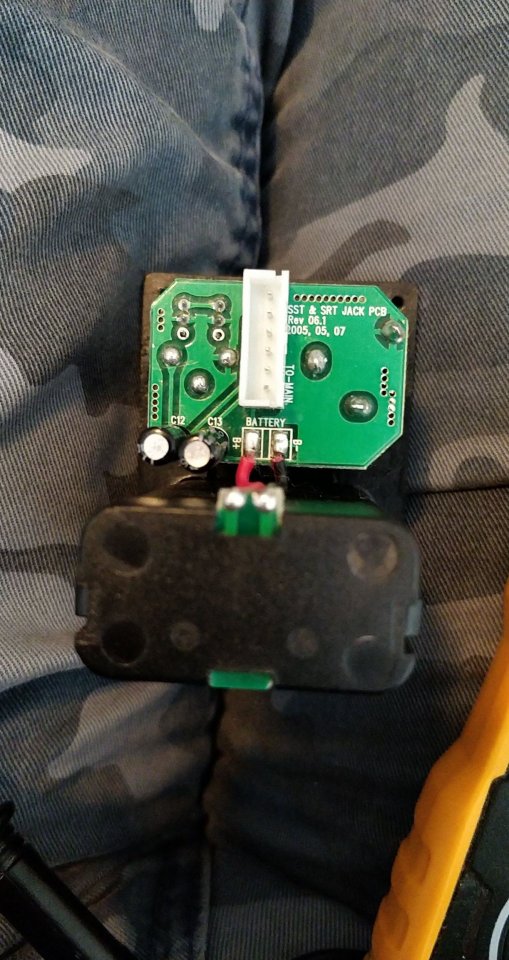

- Auf allen Platinen waren viele Verunreinigungen zu finden. (Evtl. leichte Korrosionen und Flussmittelreste) Diese habe ich mit Isopropanolalkohol entfernt.
- Die Potentiometer habe ich alle gemessen:
Der erste Wert ist der Widerstand wenn das Poti auf 0% steht, der zweite, wenn es auf 100% steht.)
Volume: 1,9Ohm - 47,8k Ohm
Treble: 1,9Ohm -20,6k Ohm
Mids: 1,8Ohm - 21,5k Ohm
Bass: 1,9Ohm - 26,4k Ohm
Notch: (Leider vergessen)
(Mit Verbindung in Ordnung meinte ich, dass mein Multimeter sagt, dass zwischen A und B eine direkte wiederstandsfreie Verbindung besteht.)
Die Kondensatoren sahen alle okay aus. Also ich habe keinen gesehen der offensichtlich ausgelaufen war. Die Kapazität der Kondensatoren habe ich allerdings nicht nachgemessen. Ich weiß zum einen gar nicht, ob mein Multimeter das kann und zum anderen weiß ich nicht, ob die Messung überhaupt möglich wäre, solange sich der Kondensator sich in einer Schaltung befindet.
Was ich noch machen könnte, wäre die Widerstände nachzumessen, aber ich kann mir nicht vorstellen, dass die kaputt sind, weil die alle okay aussehen für meine Augen.
Ein wichtiger Hinweis noch: Das eingebaute Stimmgerät funktioniert und ich kann damit wunderbar die Gitarre stimmen. (Spricht ja auch wieder dafür, dass es wirklich der Preamp sein muss und nicht der Piezo.)
Ich wäre für jede Hilfe dankbar!
Kennt sich von euch vielleicht jemand damit aus wie so eine Preamp Verstärker-Schaltung funktioniert und was von außen betrachtet rein logisch gesehen überhaupt solche Symptome verursachen könnte? Im Moment habe ich halt so gar keinen Ansatz wo ich auf der Platine mal genauer schauen sollte.
Also dann rauscht es weniger?
