Looper brummt (nur) bei Betrieb mit Stromanschluss für LED-Anzeige

[OldRocker]

Hey zusammen,

hab mir um einen Effekt mit hörbarem Buffer-Sound zu benutzen so ne kleine Loop Box (Voanzo, von Amazon) geholt.
Leider brummt das Teil wenn Strom angeschlossen ist für die LED Anzeige...ohne Strom ist alles bestens, schaltet auch den (klar passiven) Loop.
Kann man da was (einfaches!) tun (zB, Polarität umdrehen)?

Gruß,
Bernie



[Waljakov]

- anderes Netzteil probieren
- andere Steckdose probieren
- Licht ausschalten
- andere eingestecke Geräte ausstöpseln



[Salty]

Aus dem Stromnetz nehmen:

angeschlossen ist für die LED Anzeige.

Wenn du dieLED Lampe brauchst dann brauchst du Strom. Ich würde sie einfach ohne Strom betreiben….

Ansonsten:
1.

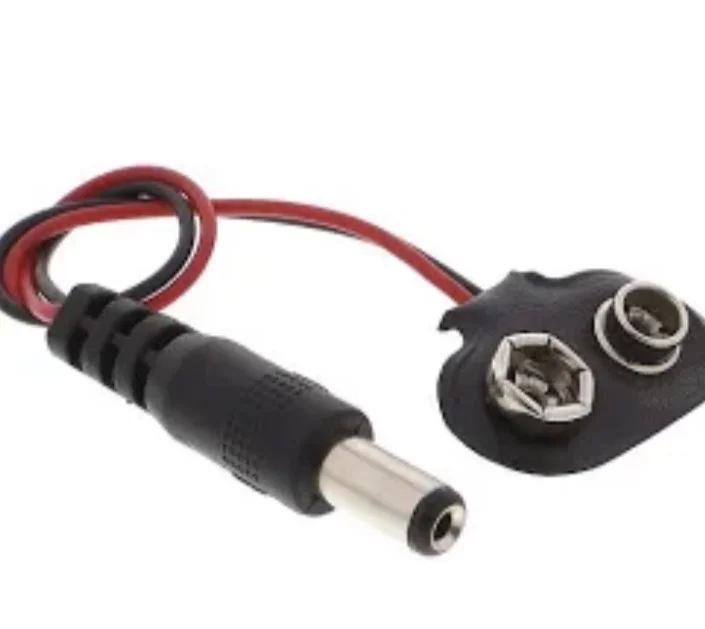

9Volt Clip mit passendem Stecker versehen. Koste etwa 1,32€

2.
Externe Powerbank



[OldRocker]

So'n Clip hab ich, Netzgerät auf dem Board ist ein richtig fettes Moer Multinetzteil vom Feinsten (!)
Anderes Gerät ausstrecken ist nicht praktikabel, hab ha schließlich nur Effekte aufm Board die ich auch brauche
Meine Frage ist was das sein könnte und ob das einfach abzuändern ist oder nur durch passiv Betrieb...



[Mr. Pickles]

wenn alles über eine gemeinsame Spannungsversorgung läuft und es Brummt sobald du den looper anschließt würde ich darauf tippen, dass für die LEDs irgendeine Treiberschaltung verbaut ist die dir in die Spannung einstreut.

kannst du mal einen link zum gerät durchschicken, so ganz ohne konkreten input wirds schwer da eine Ursache auszumachen



[tintin1a]

* Joyo JP-06W ZGPW Power Converter

Joyo JP-06W ZGP W Power Converter; kompaktes USB Converter für Effektpedale; verwandelt ein Ladegerät, eine Powerbank oder einen Computer-USB-Anschluss in ein Netzteil für Effektpedale; Bereitstellung von stabiler Spannung für Effektpedale oder...

9,90€

www.thomann.de



[chris_kah]

Es kann sein, dass die LED Schaltung eine Verbindung zur Masse hat. Wenn dein Netzteil da jetzt was reinstrut, hast du das in der Schaltung.

Ich würde das Ding aufmachen und den LED Kreis von der Signal-Masse abhängen.



[Salty]

So'n Clip hab ich, Netzgerät auf dem Board ist ein richtig fettes Moer Multinetzteil vom Feinsten (!)
Anderes Gerät ausstrecken ist nicht praktikabel, hab ha schließlich nur Effekte aufm Board die ich auch brauche
Meine Frage ist was das sein könnte und ob das einfach abzuändern ist oder nur durch passiv Betrieb...

Mein Gedanke, du betreibst den Looper mit der Batterie. Trennst ihn so von den anderen Geräten am Netzteil und bist dein Masse Problem los. Die Batterie dient vermutlich nur den LEDs, da hält die ewig.

Die einfache, schnelle Lösung



[Mr. Pickles]

Es kann sein, dass die LED Schaltung eine Verbindung zur Masse hat

na die Muss doch ne Verbindung zur Masse haben.
im Musikding gibts ja z.B. auch nen Bausatz, der das genau so umsetzt >Klickmich<

ich könnte mir jetzt vorstellen, dass in der Serienfertigung ein billiger schalter mit eine Elektronik günstiger ist und dass da sowas verbaut ist und eben diese mutmaßlich installierte Elektronik ins Signal einstreut.

aber wissen tut man das natürlich nicht, solange man das gerät nicht von innen sieht.



[OldRocker]

Oh, danke,
da war dich schon der richtige Input dabei.
Nächsten Sonntag komm ich wieder an das Board ran...werde das Teil mal öffnen und schauen ob ich Hinweise darauf finde dass die Spannungsversorgung der LEDs auf Masse liegt. Zur Not schick ich n Bild



[chris_kah]

na die Muss doch ne Verbindung zur Masse haben.

Warum?

Bei dem Musikding Teil ist die Masse über den Eingangs-Klinkenstecker geschaltet, damit kein Strom verbraucht wird, wenn nichts eingesteckt ist, sozusagen Einschalter über Stecker.
Allerdings wird so ein Looper in der Regel auf einem Pedal Board fest verbaut sein und niemand den Stecker rausziehen. Also für die Katz.
Dann kann man für die LED einen einfachen komplett abgetrennten Stromkreis bauen: Netzteil, Schalter, Vorwiderstand, LED und zurück zum Netzteil.
Es gibt keinen Grund, warum man da die Signalmasse mit drin haben muss.

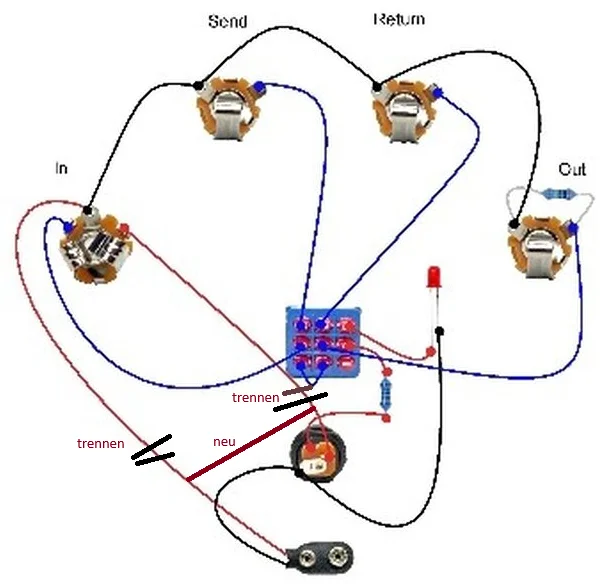

Modifizierter Schaltplan:

Damit bist du den Massebezug los



[Mr. Pickles]

ich glaub wir sind aneinander vorbei.

klar kann man mit 9V Block das so gestalten, dass die Status LED komplett von der Masse getrennt ist.

Aber in einem Looper der seine Spannung für die LED von der Pedalboard Versorgung abgreift ist die LED zwangsläufig auf masse, oder sehe ich das was falsch?

mich wundert nur, dass dann bei leuchtender LED ein brummen kommt, sowas hatte ich noch nie, daher meine vermutung, dass irgendwas mit reingeschaltet ist, sei es ne PWM für die LED Helligkeit oder irgendein regeler der Spannung einstellt und Strom begrenzt.
ist aber wie gesagt alles nur mutmaßung.

den musikding Looper hatte ich vor 1000 Jahren als ich ncoh stomps benutzt hatte auch mal im Board und da hat der keinerlei geräusche generiert, daher würde es mich schon wundern wenn andere LEDs irgendwelche störungen generieren.



[boisdelac]

Naja, es brummt, wenn die LED an ist.

Eine LED kann man zum leuchten bringen, indem man die Kathode auf Masse legt und die Anode an ein positives Potential.

Oder man legt die Anode dauerhaft auf ein positives Potential und schaltet die Kathode auf Masse ... und dann brummt es vielleicht, weil die Signalmasse mit der LED-Masse verbunden wird und dadurch eine Brummschleife bildet.

Also ... wie schon geschrieben wurde ... eine Batterie für die LED-Versorgung ausprobieren.



[murmichel]

Aber in einem Looper der seine Spannung für die LED von der Pedalboard Versorgung abgreift ist die LED zwangsläufig auf masse, oder sehe ich das was falsch?

Ja. Bei isolierten Mehrfachnetzteilen ist genau das anders. Die Massen und auch die Plus-Ausgänge der einzelnen Anschlüsse sind voneinander getrennt.

Nur deshalb ist es bei solchen Netzteilen möglich, zwei Anschlüsse in Reihe zu schalten, um die Spannung zu verdoppeln.
