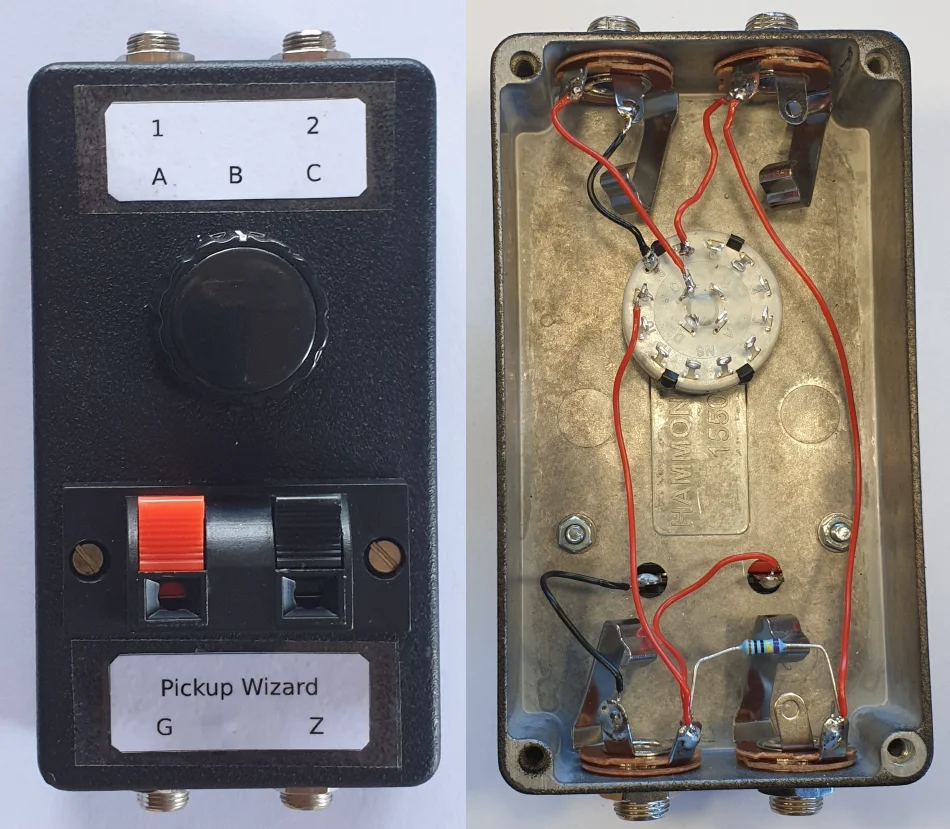

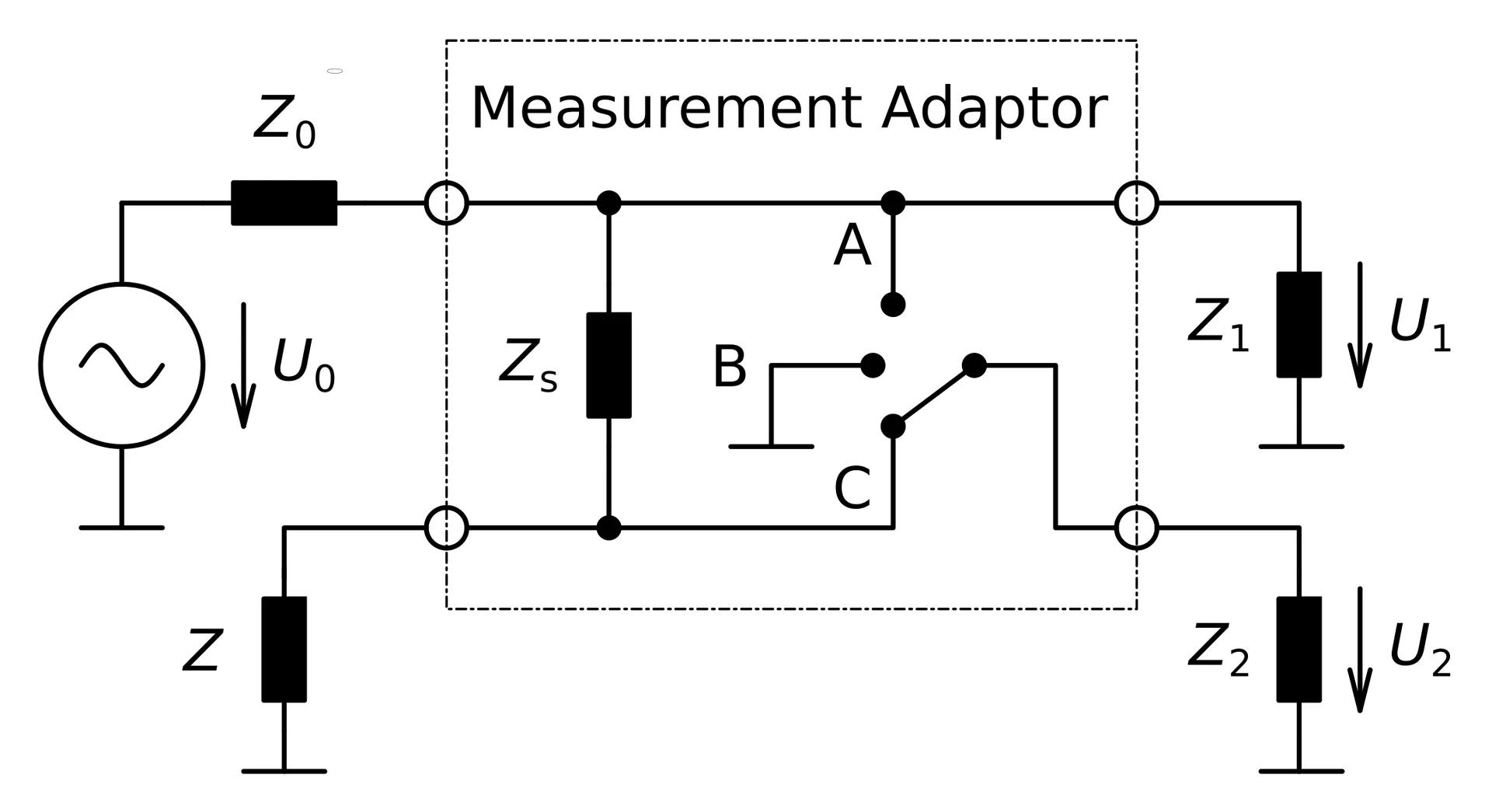

Mein Verfahren zum Messen der Resonanzfrequenz von Pickups läuft nicht stabil. Ich nutze dafür ein Audio Interface und eine Geberspule. Das es nicht stabil läuft, liegt u.a. an der Verwendung von TS- statt TRS-Klinken, an der freien Positionierung der Geberspule und an einer nicht automatisierten Kalibrierung. Ganz ehrlich - ich drücke mich schon lange davor, dies zu ändern, z.Zt. benutze ich es auch nur alle ein/zwei Monate mal. Doch dann hat mich @Sele in seinem Thread 'How it Works' auf den Pickup Wizard von Helmut Keller aufmerksam gemacht, bei dem keine Geberspule eingesetzt wird. Die Software ist lizenzfrei, es wird noch ein weiteres Open Source Tool benötigt und ein DIY-Mess-Adapter.
Da mein Audio Interface jedoch nur Stereoanschlüsse hat und ich bis auf den Widerstand eigentlich alles da habe, würde ich den Adapter gerne in abgewandelter Form bauen.
Anstelle der Mono-Input-Jacks würde ich lieber ein 6" Stereoklinkenkabel verwenden, das ich einfach in der Mitte cutten werde, um beide Enden heraus zu führen. Anstelle des Drehschalters habe ich ein Mustang-Switch, ein on/on/on Schiebeschalter. Für das Gitarrenkabel verwende ich natürlich das dafür vorgesehene Input Jack. Um die PUs direkt an zu schließen, würde ich 4mm Bananensteckerbuchsen einbauen. Daran kann ich die Krokoklemmen von meinem DMM anschließen. Bei einem Lautsprecherklemmblock ist der Abstand zwischen den Ports doch recht groß. Als kleines nice-to-have könnte ich noch ein on/on Schalter zur Kanalauswahl des Signals Richtung Audio Interface einbauen.

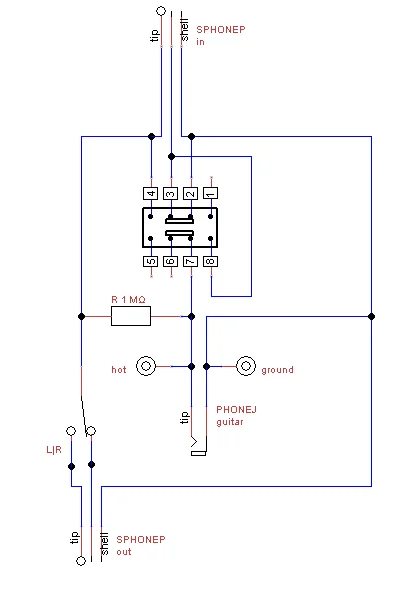

So sieht mein Plan aus. Ich würde mich freuen, wenn einige Fachleute mal darüber schauen könnten. Passt das so, oder habe ich es nicht richtig übertragen?
Da mein Audio Interface jedoch nur Stereoanschlüsse hat und ich bis auf den Widerstand eigentlich alles da habe, würde ich den Adapter gerne in abgewandelter Form bauen.
Anstelle der Mono-Input-Jacks würde ich lieber ein 6" Stereoklinkenkabel verwenden, das ich einfach in der Mitte cutten werde, um beide Enden heraus zu führen. Anstelle des Drehschalters habe ich ein Mustang-Switch, ein on/on/on Schiebeschalter. Für das Gitarrenkabel verwende ich natürlich das dafür vorgesehene Input Jack. Um die PUs direkt an zu schließen, würde ich 4mm Bananensteckerbuchsen einbauen. Daran kann ich die Krokoklemmen von meinem DMM anschließen. Bei einem Lautsprecherklemmblock ist der Abstand zwischen den Ports doch recht groß. Als kleines nice-to-have könnte ich noch ein on/on Schalter zur Kanalauswahl des Signals Richtung Audio Interface einbauen.
So sieht mein Plan aus. Ich würde mich freuen, wenn einige Fachleute mal darüber schauen könnten. Passt das so, oder habe ich es nicht richtig übertragen?
