Hallo, habe einen defekten Night Train 15H. Inzwischen habe ich auch die versteckte Sicherung gefunden und getauscht.
Folgende Fehlerbeschreibung:

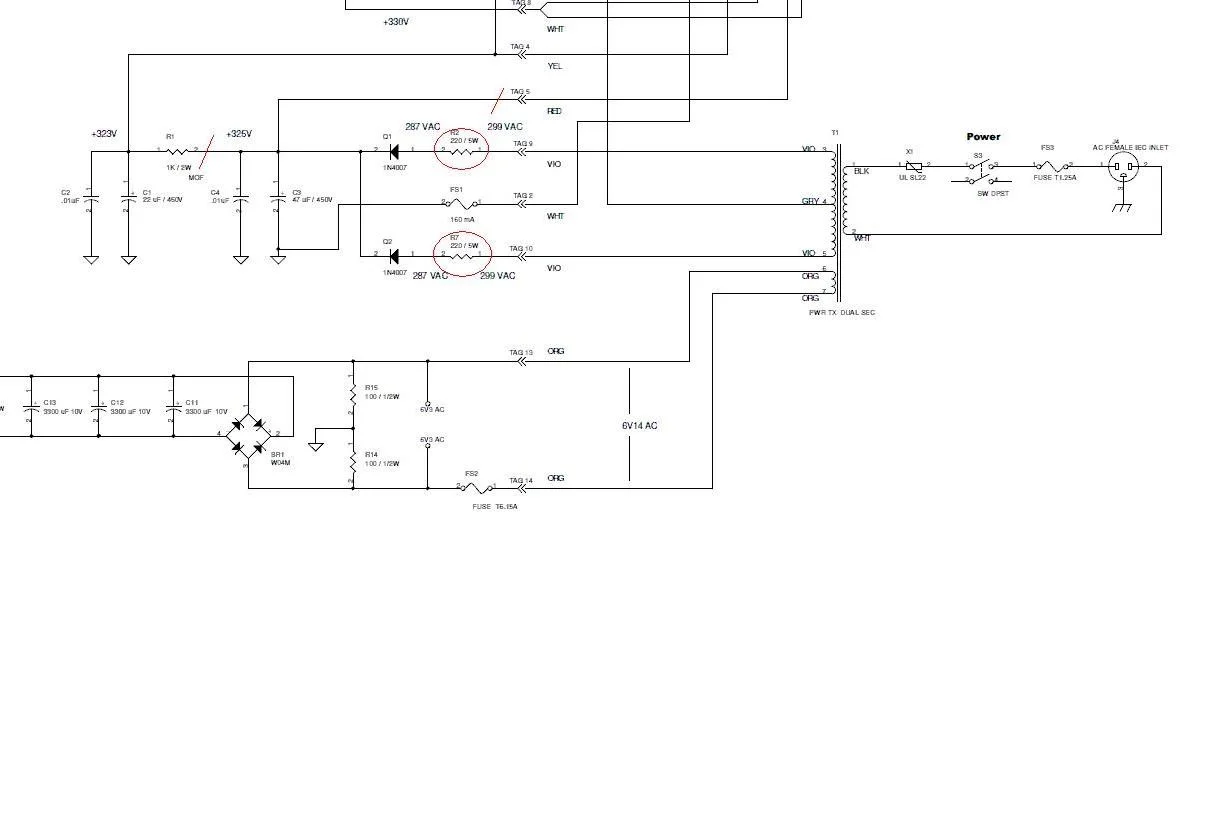

Der Netztrafo brummt bzw. knarrt in 50hz Frequenz. Dabei erhitzen sich die Widerstände R2 und R7 (220Ohm 5W) so stark, dass diese letzendlich glühen. Nur sofortiges abschalten verhindert wohl das durchbrennen. Die in der Anlage gekennzeichneten Leiter habe ich unterbrochen um die Fehlerquelle einzugrenßen. Wenn ich nun die Anschlüsse TAG 2 + 9 + 10 angeschlossen lasse, erhalte ich das Knarren und die Widerstände beginnen zu glühen. Nehme ich eine Unterbrechung der 3 TAG vor ist der Trafo ruhig und die Widerstände glühen nicht. Den Elko 47mF habe ich bereits getauscht (Dachte der hat einen Kurzschluss). Eine Verbesserung ist nicht eingetreten.
Jetzt meine eigentl. Frage. Was könnte hier Falsch sein? Wo ist eventuell etwas, was ich übersehe? Offensichtl. hat der Trafo sekundärseitig einen Kurzschluß. Kann es eventuell an den Gleichrichtern liegen, dass diese quasi den "Rückstrom" zulassen?
Vielleicht hat einer von euch die richtige Idee
Folgende Fehlerbeschreibung:
Der Netztrafo brummt bzw. knarrt in 50hz Frequenz. Dabei erhitzen sich die Widerstände R2 und R7 (220Ohm 5W) so stark, dass diese letzendlich glühen. Nur sofortiges abschalten verhindert wohl das durchbrennen. Die in der Anlage gekennzeichneten Leiter habe ich unterbrochen um die Fehlerquelle einzugrenßen. Wenn ich nun die Anschlüsse TAG 2 + 9 + 10 angeschlossen lasse, erhalte ich das Knarren und die Widerstände beginnen zu glühen. Nehme ich eine Unterbrechung der 3 TAG vor ist der Trafo ruhig und die Widerstände glühen nicht. Den Elko 47mF habe ich bereits getauscht (Dachte der hat einen Kurzschluss). Eine Verbesserung ist nicht eingetreten.
Jetzt meine eigentl. Frage. Was könnte hier Falsch sein? Wo ist eventuell etwas, was ich übersehe? Offensichtl. hat der Trafo sekundärseitig einen Kurzschluß. Kann es eventuell an den Gleichrichtern liegen, dass diese quasi den "Rückstrom" zulassen?
Vielleicht hat einer von euch die richtige Idee
