Nach langem hin und herüberlegen bin ich zum folgendem Schluß gekommen:
Das Gehäuse meiner 1953er C2 wäre auch nach Überarbeitung einfach keine Schönheit, das strenge, schlichte englische Gehäuse gefällt mir einfach nicht. Auch wenn Led Zeppelin so eines auf der Bühne hatte wird es damit nicht besser. Also Neubau. Wie die meisten, bevorzuge ich das B2/3 Design.
Ein Nachbau bleibt immer ein Nachbau, also scheint es mir legitim, eine Customversion im B3 Stil zu bauen, die zeigt, was es sein soll und meinem Geschmack und Bedürfnissen angepasst ist.
Bühnentauglich, muß nicht mehr sein, dann wäre etwas in Richtung Bertram oder gleich ne gute Caseversion richtig.
Wohnzimmertauglich? Auf jeden Fall, aber trennbar und leidlich transportabel. Ich habe mich in Massivholz Kirsche verkuckt und mach das jetzt so. den Spieltisch lasse ich original, nur überarbeitet, ( über das Trek2 Percussionteil muß ich gestaltungsmäßig noch nachdenken). Den Deckel werde ich wohl mit abnehmbaren Scharnieren machen. Dankenswerterweise habe ich aus Kollegenkreisen verschiedene Maßblätter bekommen, danke nochmal.
Ich dokumentiere das hier so nach und nach wie der Fortschritt ist, vielleicht hilft es und meine Fehler dann anderen.

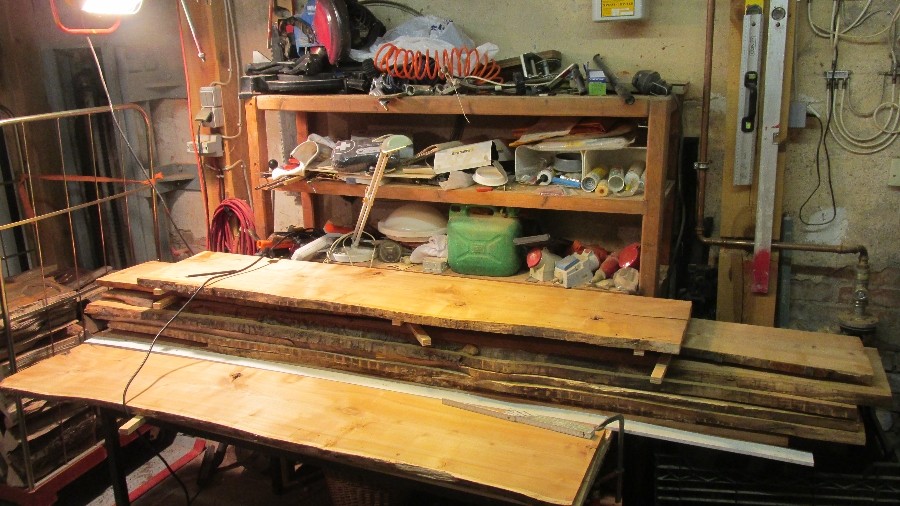

Also: Wildkirsche im Sägewerk erstanden, ca 0,2 m³ 160€ 6 Jahre gelagert, auf 3 cm geschnitten, durfte mir die Bretter raussuchen, das Problem sind wirklich die zahllosen Äste. Beim örtlichen Zimmerer durch die Dickte geschoben, damit man überhaupt was sieht und einseitig gesäumt.
Zuhause dann im Kern aufgesägt, hätt ich statt säumen gleich machen sollen.

Eigenschaft


Anhänge

  • IMG_1282.webp
    30,4 KB · Aufrufe: 279

  • Ersteller
  • #2

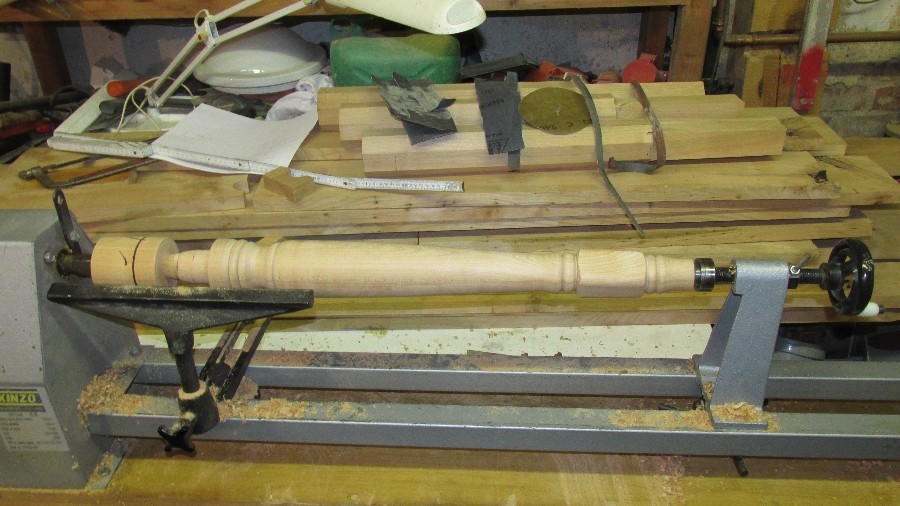

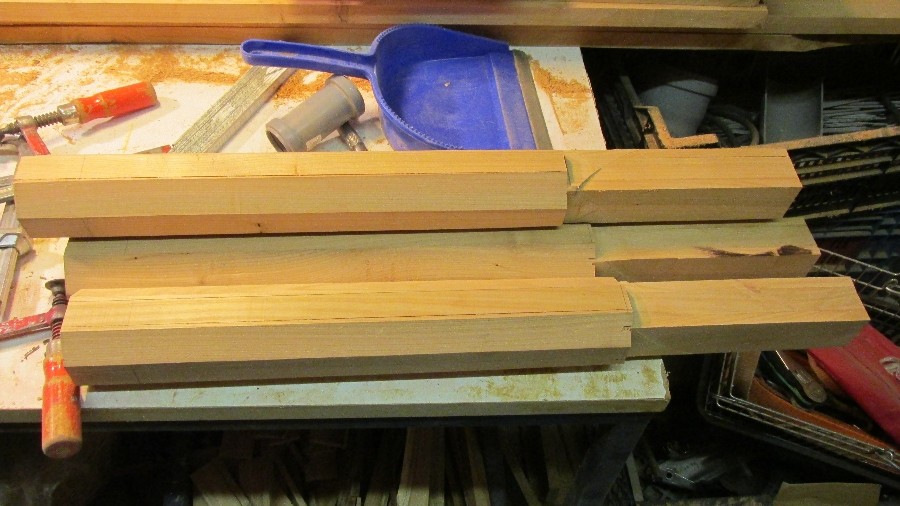

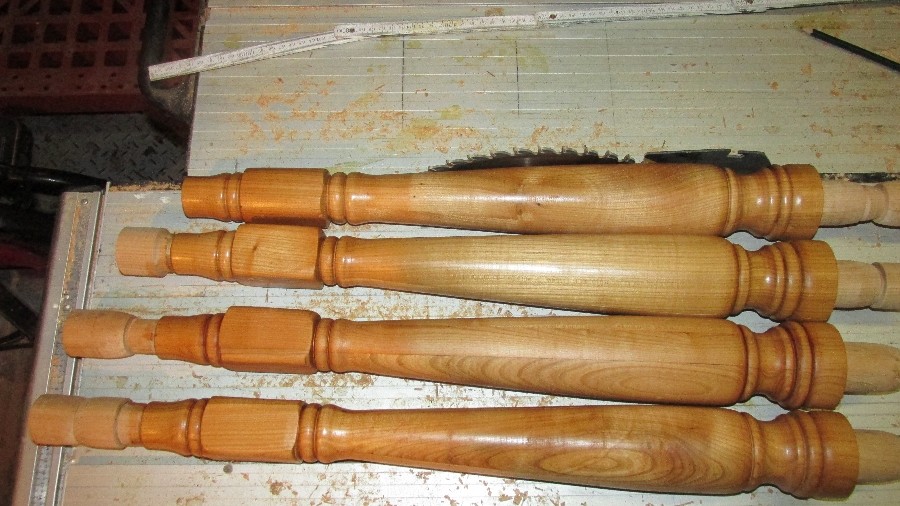

Erstmal die Beine, als alter Töpfer freigedreht auf der Heimdrechsel


Anhänge

  • IMG_1283.webp
    68,4 KB · Aufrufe: 278
  • IMG_1284.webp
    81,3 KB · Aufrufe: 273
  • IMG_1286.webp
    99,5 KB · Aufrufe: 285
viel Erfolg und viel Spass mit dem Projekt

Gruss Helmut


  • Ersteller
  • #4

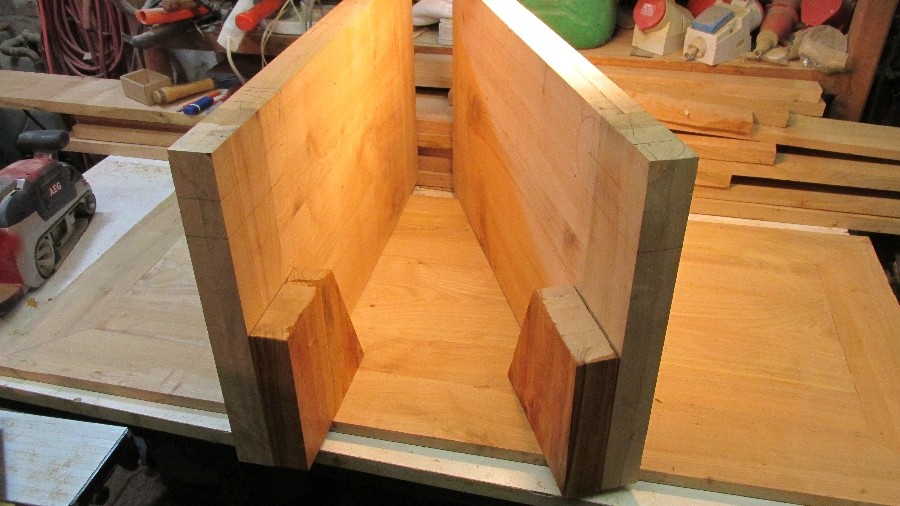

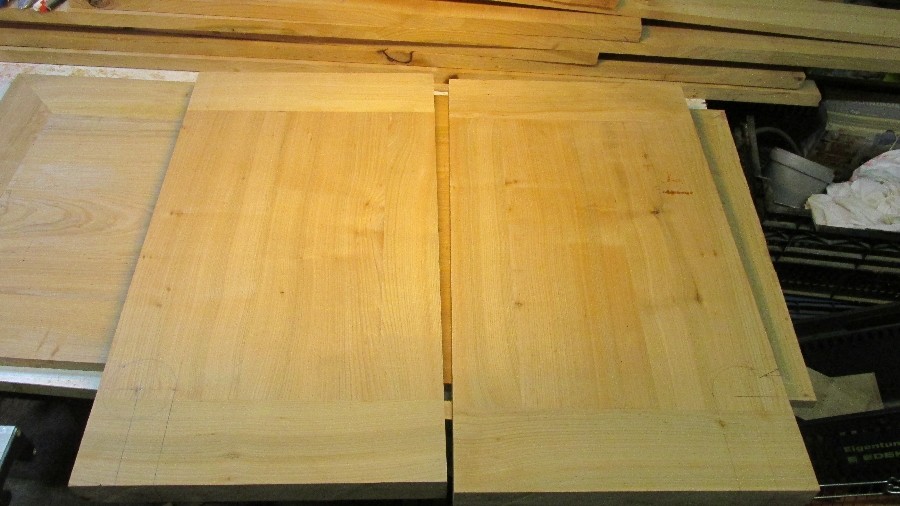

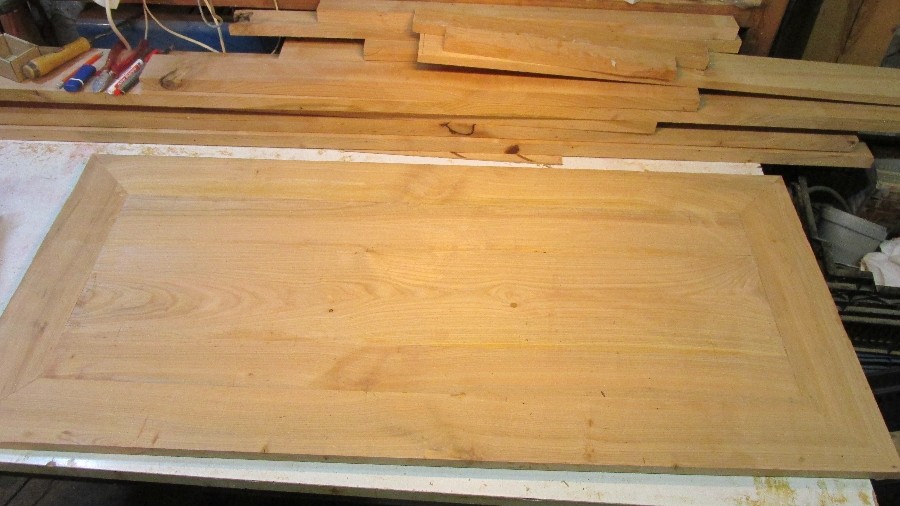

Inzwischen manifestieren sich so einige Rohteile, Deckel und Seitenteile. Viel Gesäge, Gehobel und Geleime, immer um die Äste rum.
Warum kann ich die Reihenfolge nicht ändern? Sortiert sie immer falsch


Anhänge

  • IMG_1287.webp
    59,8 KB · Aufrufe: 260
  • IMG_1288.webp
    61,9 KB · Aufrufe: 262
  • IMG_1289.webp
    73,3 KB · Aufrufe: 259
  • Ersteller
  • #5

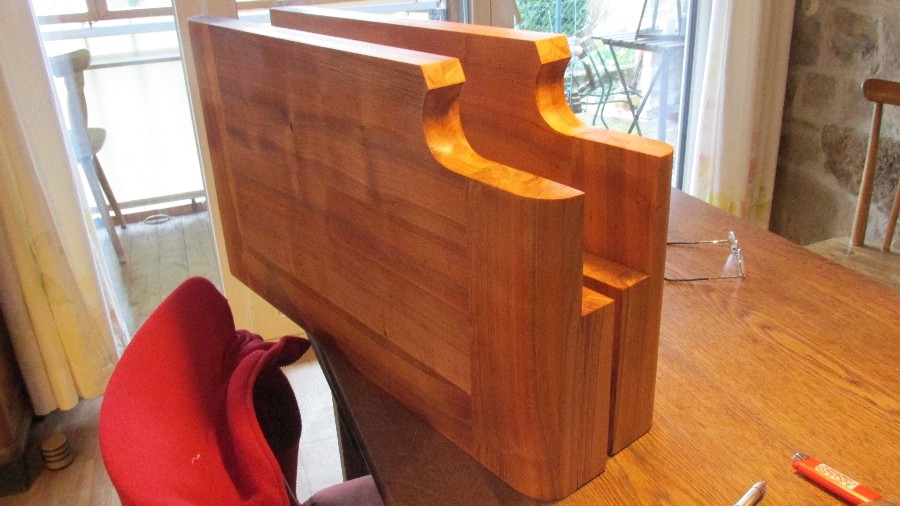

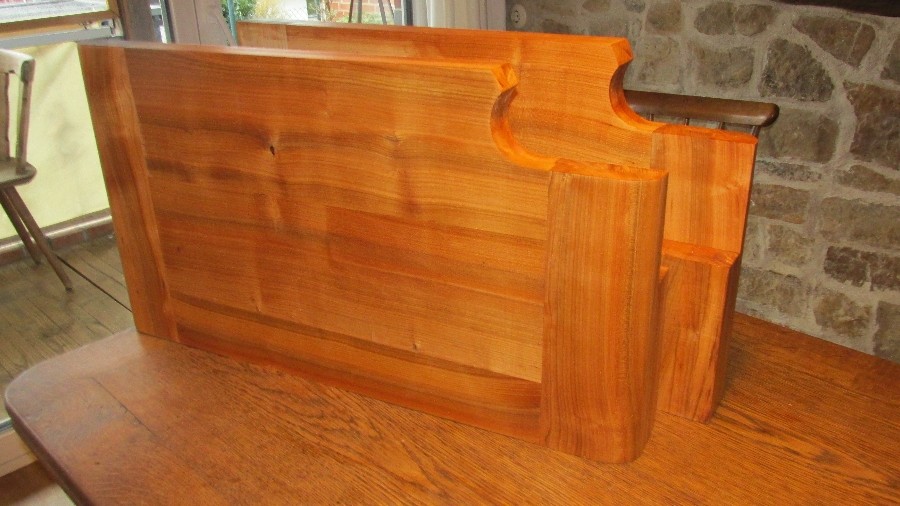

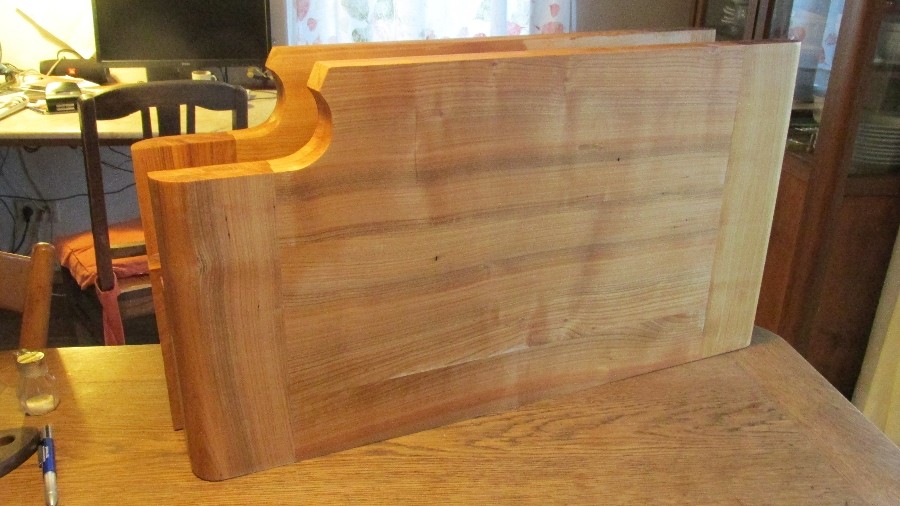

Die Angstschnitte sind gelungen, hochgeschliffen auf 320, ich hab mal mit Hartöl angefeuert um zu sehen wie es rauskommt.
Bin am überlegen, wie ich das ganze Haus verdeckt verschrauben, nicht verleimen kann, um den Service zu erleichtern, ohne an Steifigkeit zu verlieren. Klar ist, das Kniebrett nach unten herausziehbar, um an den TG auch auf dieser Seite ohne Ausbau heran zu kommen. Demontierbare Seiten gäben Zugriff auf Scanner und Startmotor. Mal sehen,Axel

Bei genauerer Betrachtung macht es doch wenig Sinn, die Tastaturauflagen sind trotzdem im Wege


Anhänge

  • IMG_1290.webp
    67,1 KB · Aufrufe: 256
  • IMG_1291.webp
    64,9 KB · Aufrufe: 256
  • IMG_1292.webp
    68,3 KB · Aufrufe: 250
  • Ersteller
  • #6

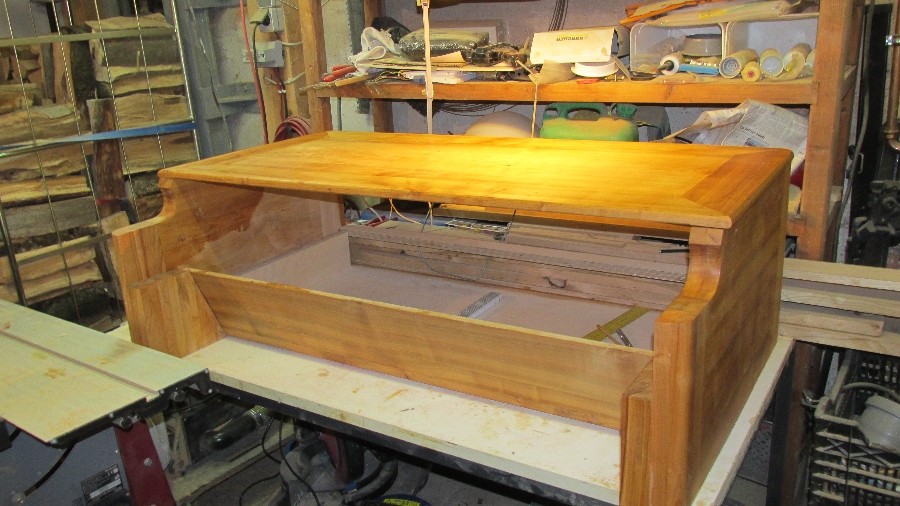

mal zusammengestellt, was es wird


Anhänge

  • IMG_1293.webp
    80,5 KB · Aufrufe: 225
  • Ersteller
  • #7

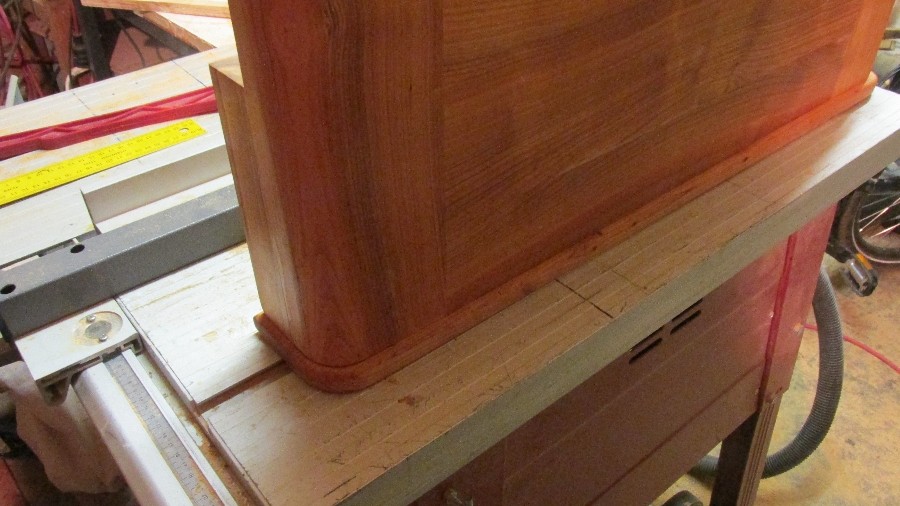

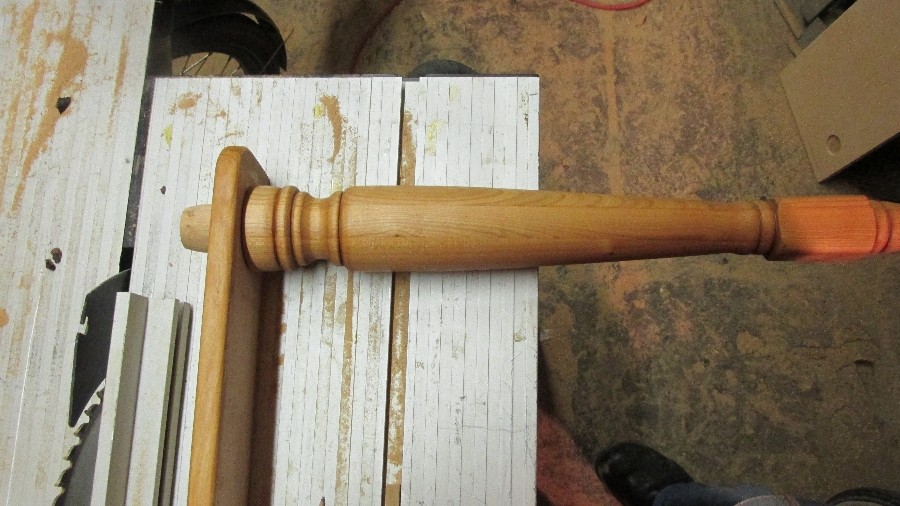

Jetzt erschließt sich, warum ich die Beine 16 mm kürzer gemacht habe


Anhänge

  • IMG_1294.webp
    86,8 KB · Aufrufe: 247
  • IMG_1295.webp
    69,2 KB · Aufrufe: 225
  • Ersteller
  • #8

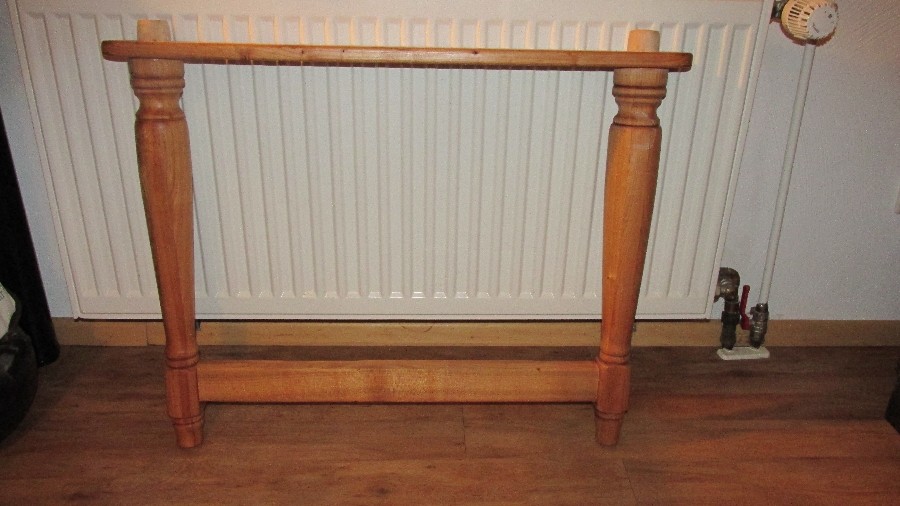

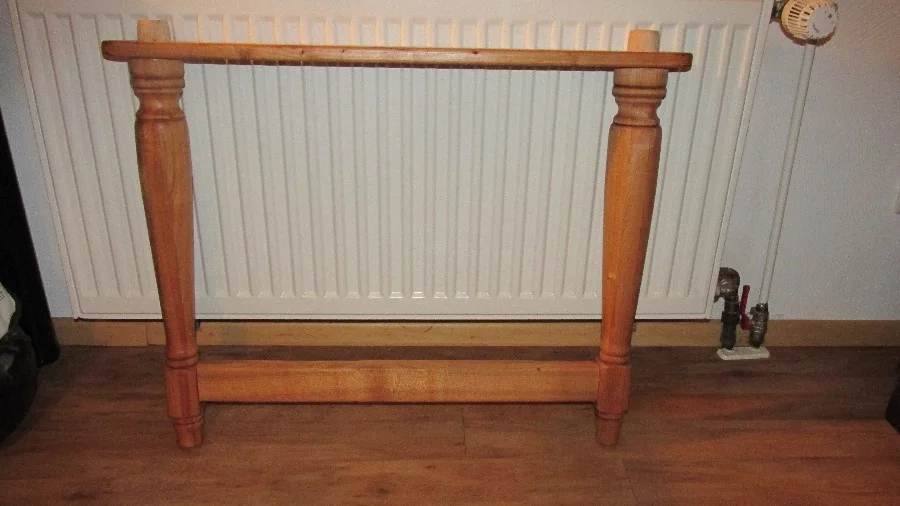

Eigentlich sollte man ja mal beachten, daß seit 1936 die Durchschnittsgroße der Menschen gewachsen ist, auch in USA. Selber bin ich auch mal 192 gewesen. Die Spieltischhöhe würde ich fast 10 cm anheben, habe es aber bei den Originalmaßen belassen, wegen Schwellerschubstange und überhaupt, dicht am Original. Für stehend Spieler ohne Pedal sowieso, wegen der Rückenschmerzen.


Anhänge

  • IMG_1298.webp
    54 KB · Aufrufe: 204
  • Ersteller
  • #9

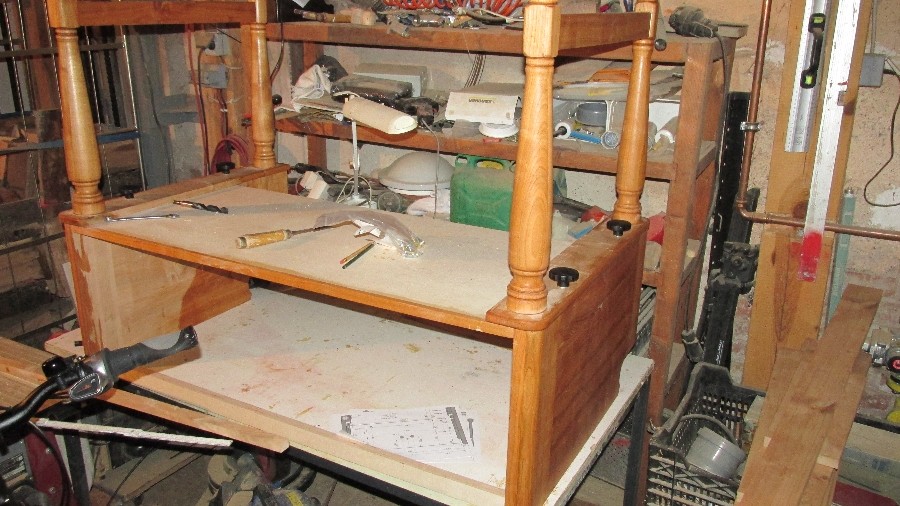

Irgendein Text muß rein


Anhänge

  • IMG_1300.webp
    105,8 KB · Aufrufe: 216
  • Ersteller
  • #10

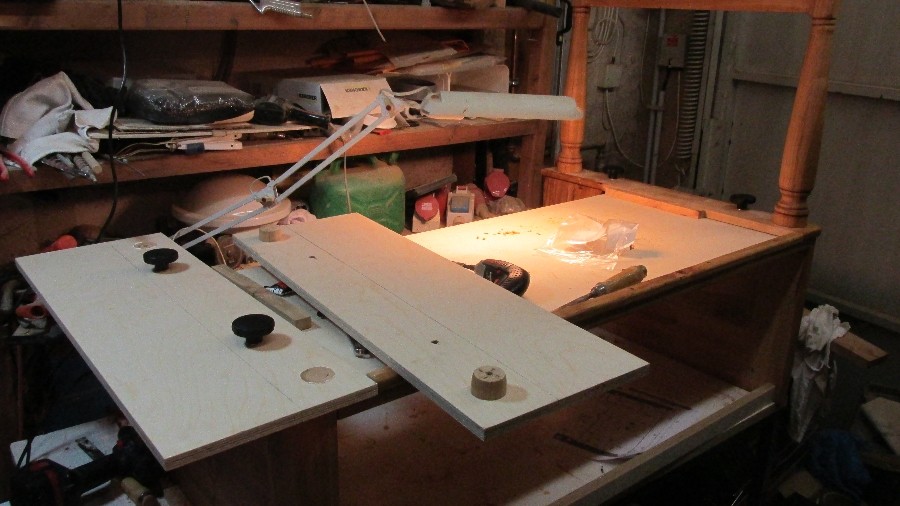

Hier werden gleich die Grundbretter für die Transporthilfe mit Rollen und Griffen angelegt, gehen leider nur für dieses Exemplar


Anhänge

  • IMG_1301.webp
    56,9 KB · Aufrufe: 209
  • Ersteller
  • #11

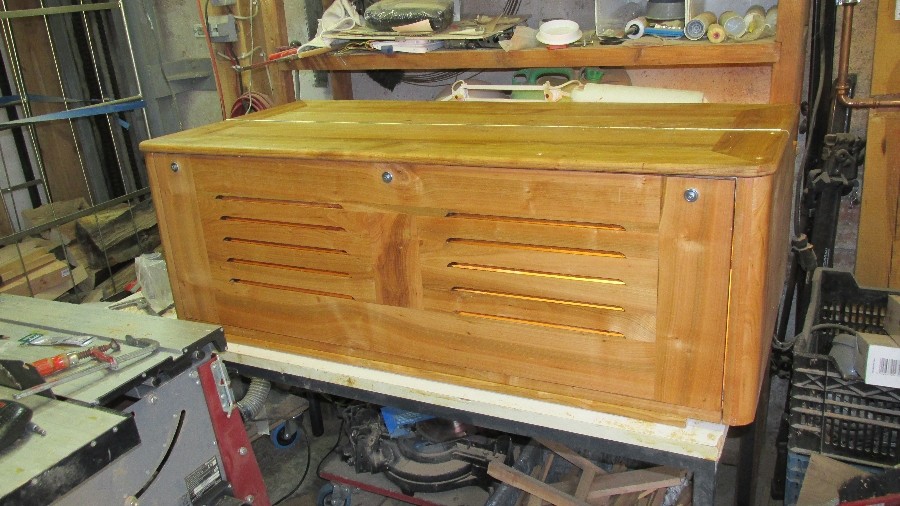

Die Rückwand ist fertig, aus den letzten brauchbaren Schnipseln. Das Holz langt nicht mehr für die vorderen Deckel und die Pedalverkleidung, ich muß noch mal ins Sägewerk. Aber, kleine Pause, der Wohnwagen hat TÜV Probleme.
Die Lüftungsschlitze sind eine Reminiszenz ans Leslie, ist ja klar. Auf die Aushängescharniere hab ich verzichtet, ich finde nichts in Messing, was gut aussieht und tut was es soll


Anhänge

  • IMG_1302.webp
    96,8 KB · Aufrufe: 205
  • Ersteller
  • #12

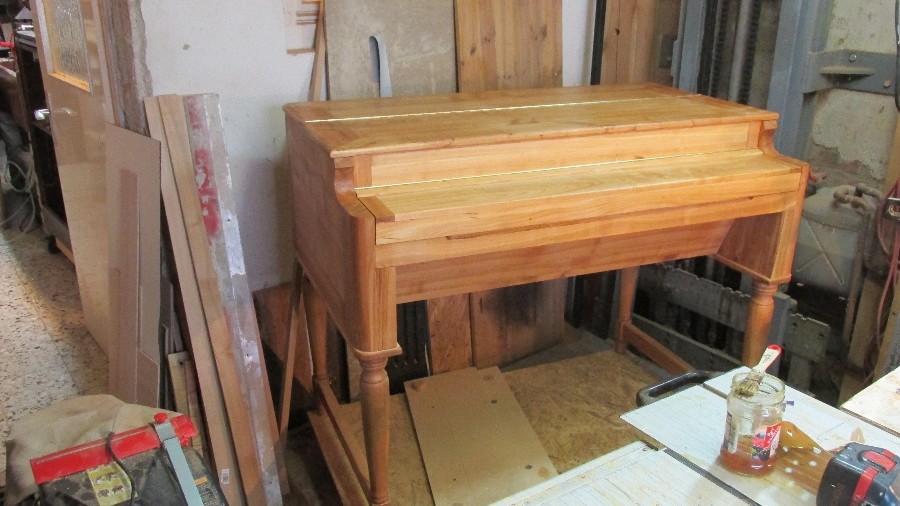

So, nach Urlaub und Holzbeschaffung geht es weiter, Deckel fertig, jetzt noch die Pedalerieaufnahme, dann wird es ernst


Anhänge

  • IMG_1382.webp
    66,9 KB · Aufrufe: 194
  • Ersteller
  • #13

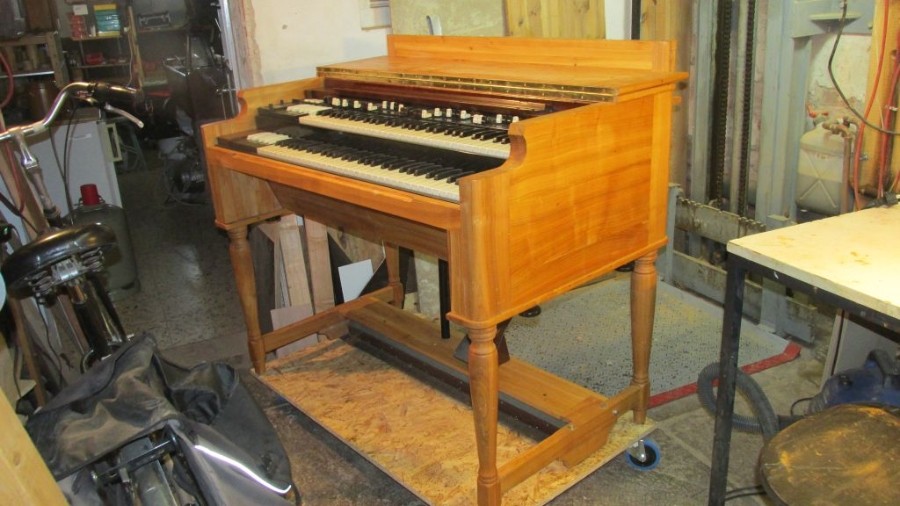

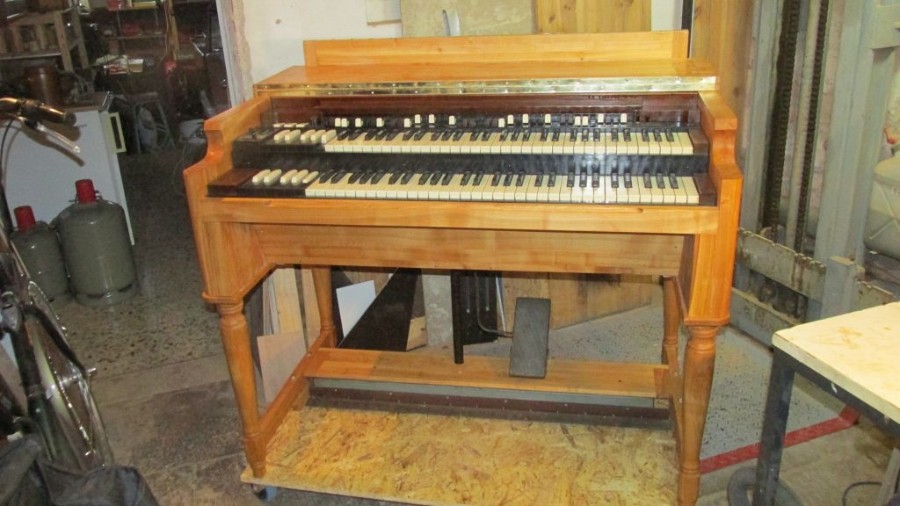

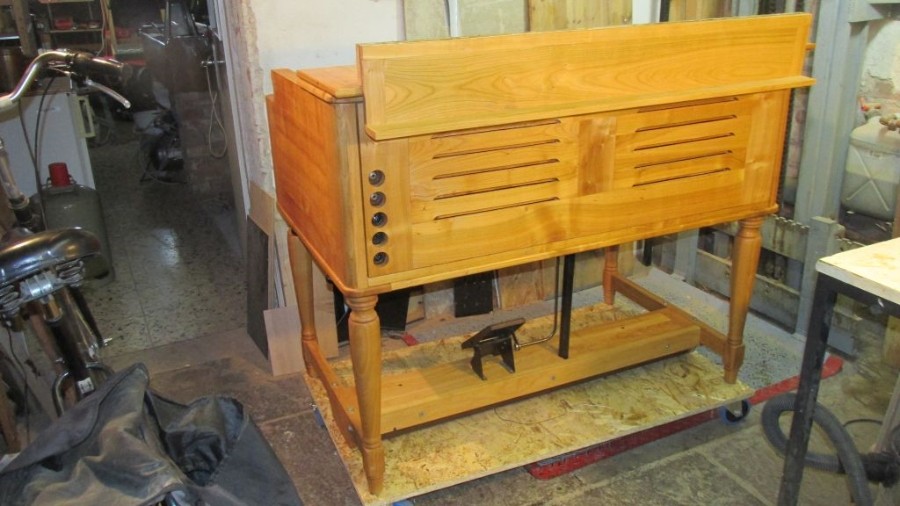

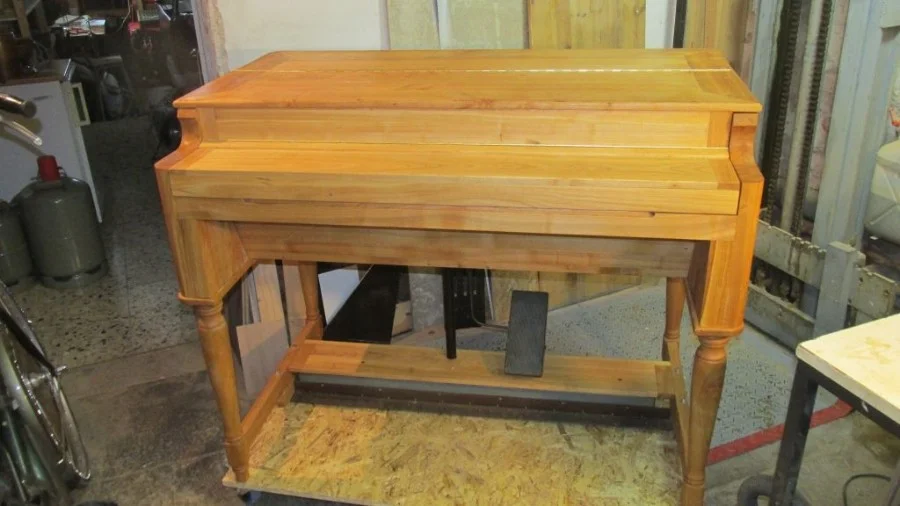

So, endlich fertig.
Dank an alle für Pläne und Hilfe


Anhänge

  • IMG_1453.webp
    58,2 KB · Aufrufe: 194
  • IMG_1454.webp
    64 KB · Aufrufe: 197
  • IMG_1455.webp
    61,3 KB · Aufrufe: 194
  • Ersteller
  • #14

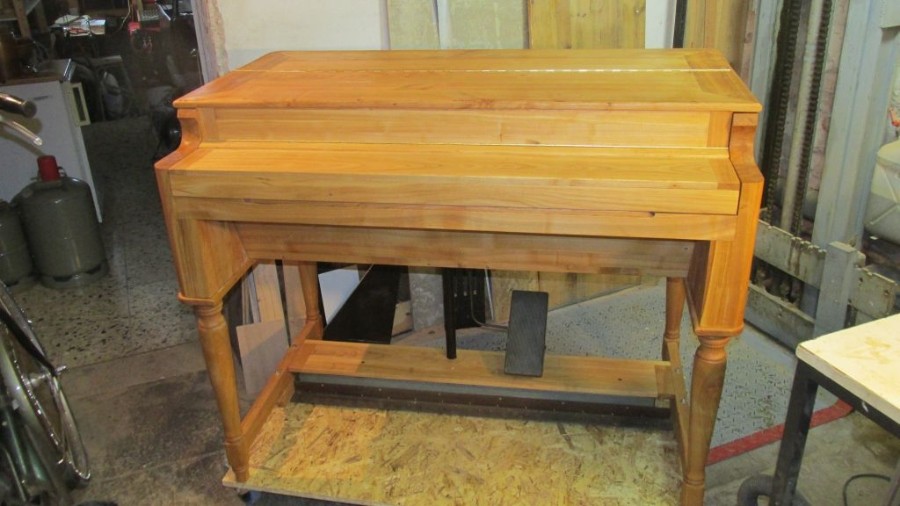

noch eins


Anhänge

  • IMG_1456.webp
    50,3 KB · Aufrufe: 180
  • #15
Hast du wirklich sehr schön gemacht! Respekt! 🙂

  • #16
  • #17
Ganz großes Kino! Respekt....
