Passt ein Les Paul-Kabelbaum 1:1 in eine Telecaster Deluxe?

[Nachmacher]

Moin.

Ich bastle. Projekt Rickencaster. Eine Squier Telecaster Custom soll von Guitar Fetish die Memphis-Retrotron-PU bekommen. Diese gibt es aber nur mit deren Kwikplug-Stecksystem, was mir eigentlich total entgegen käme, weil ich nicht löten kann - zumindest nicht so, dass es schön aussieht und ich dem traue.

Normalerweise hätte ich mir den LP-Kwikplug-Kabelkram (in der Hoffnung, dass er von der Länge her passt) dazu bestellt. Dieser ist aber nicht lieferbar. Jetzt frage ich mich, ob mir erstens jemanden einen anderen LP-Kabelbaum, der nicht die Welt kostet, empfehlen mag, und ob es Erfahrungswerte gibt, ob das überhaupt passt. Nach meinem optischen Empfinden liegen bei beiden Gitarren die Schalter, Pickups, Potts und die Buchse an ähnlichen Stellen, so dass es passen könnte. Aber wissen tue ich es natürlich nicht. Die Kwikplug-Klinke an einen ansonsten fertigen Kabelsatz anzulöten traue ich mir jedenfalls eher zu, als das komplett zu erledigen.

Horido!

P.S.: Ach so, die originale Elektrik der Gitarre gibt es nicht mehr. Sonst würde ich die ja verwenden.



[KlampfenTom]

Das passt sicher nicht!
Tele hat 2 Poti, die elektrisch hinter dem Toggle liegen, Paula hat 4 Poti, die elektrisch vor dem Toggle liegen.
Wenn du mal freundlich fragst, gibt es vielleicht jemanden aus dem Board in deiner Nähe, der dir die Schaltung zusammenlötet.
Aber abgesehen davon brauchst du ja auch ne andere Bridge, und die Fräsungen im Korpus dürften auch nicht groß genug sein für Humbucker



[Moselaner]

@KlampfenTom Telecaster Custom ist doch die mit den breiten Humbuckern ab Werk, da passt alles rein
Korrektur: Hab ich mit der Deluxe verwechselt, Kommando zurück



[Nachmacher]

Tele hat 2 Poti

Moin,

es handelt sich ja auch um eine "Telecaster Deluxe" (bzw. Squier Tele Custom o. Custom 2). Jedenfalls sind das schon 4 Potis.

Die Retrotron-PUs passen in den Korpus, denn sie haben Humbucker-Standard-Format. Der Schalter ist den Potis diagonal gegenüber angeordnet. Wie bei der LP, für die es viel mehr fertige Kabelsätze gibt als für diese Tele (nämlich 0).

Mein vorliegendes Exemplar wurde mit einem P90 (Humbucker Size) am Hals ausgestattet, und umgerüstet auf nur noch jeweils einen Tone- und einen Volume-Regler. Daher ist der vorhandene Kabelsatz für mich nicht mehr rekonstruierbar. Daher dachte ich an eine andere Plug-and-Play-Lösung.



[Nachmacher]

Telecaster Custom ist doch die mit den breiten Humbuckern ab Werk, da passt alles rein
Korrektur: Hab ich mit der Deluxe verwechselt, Kommando zurück

Das ist schon beides irgendwie richtig. Bei Fender* hiessen die ursprünglich "Deluxe", und bei Squier "Custom". Und irgendwann ging es dann - wie so oft - mit den Bezeichnungen völlig durcheinander. Ich meine jedenfalls eine 2HH (Standardgröße)-Tele mit 4 Reglern. Die Standardgröße erwähne ich jetzt extra, weil es noch auch Varianten mit Wide-Range-Humbuckern gibt, die einen noch größeren Ausschnitt erfordern; aber um diese geht es hier nicht (obwohl so eine auf dem Foto zu sehen ist ).

Aber alles völlig egal, ich würde da gerne einfach nur eine Les Paul-Elektrik reinstecken. Aber ich weiss nicht, ob deren Kabel lang genug sind.



[Ben zen Berg]

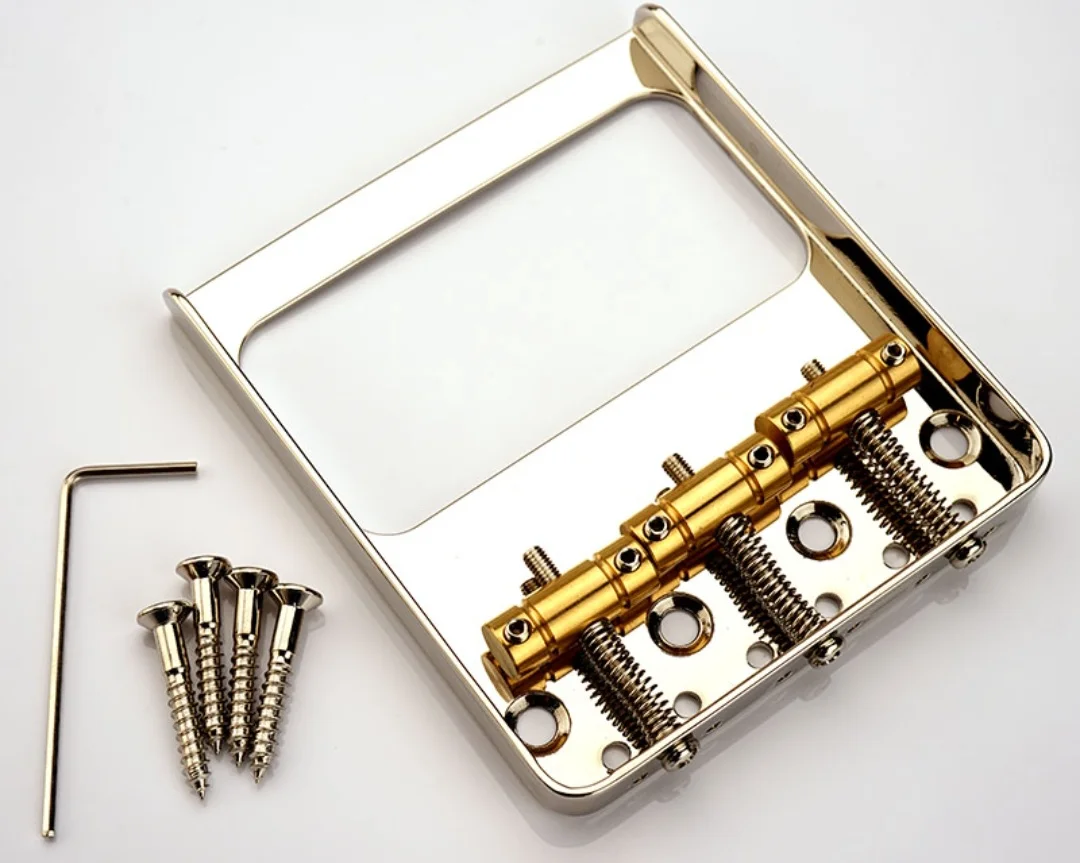

GuitarFetish hat doch auch eine Ash Tray Bridge für echte Filtertrons. Die sieht recht lecker aus.

Hab' vor kurzem eine davon für mein nächstes Projekt geordert.



[KlampfenTom]

Ah ok, ich kenne das Modell nicht und hab deshalb gegockelt.
Das oben gezeigte Bild hab ich so nirgends gesehen.
Dann kann es nur noch sein, dass die Paulapotis für die Tele zu lang sind.
Das solltest du vorher prüfen.
Die Kabellängen sollten kein Problem sein. Ne Tele ist ja auch nicht größer als ne Paula und die Anordnungen sind ähnlich

Beitrag automatisch zusammengefügt: 06.07.26

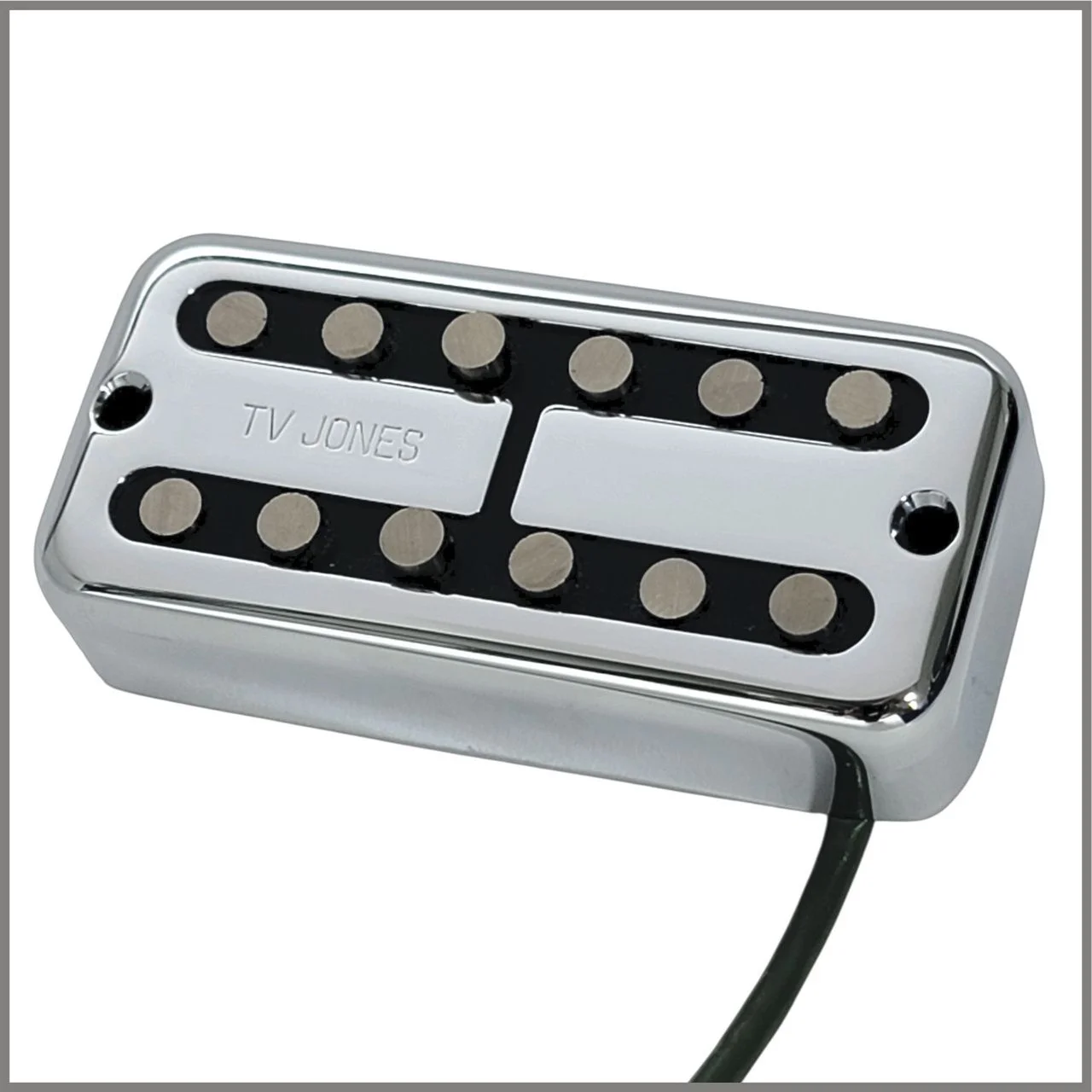

Ash Tray Bridge für echte Filtertrons

Und wo machst den PU dann fest?



[Rostl]

Ich bastle.

und jeder der bastelt muss mit Lötkolben umgehen können.
Besorge dir eine Lötstation da hast du was für Jahre und üben was das Zeug hält
Es rentiert sich
Viel Erfolg



[Ben zen Berg]

Und wo machst den PU dann fest?

Mit Schrauben, die (ähnlich wie beim P90) durch das Cover geführt werden.



[KlampfenTom]

Danke, ich kannte die nicht



[Burkie]

Die Kwikplug-Klinke an einen ansonsten fertigen Kabelsatz anzulöten traue ich mir jedenfalls eher zu, als das komplett zu erledigen.

Diese Klinke sieht mir nach 3,5mm-Mini-Klinke mit 4 Kontakten aus.
Das wird auch ziemlich fummelig zu löten sein, wenn man Löt-Anfänger ist.
Dagegen erscheint es mir noch einfacher zu sein, Drähte in Lötösen an Potis oder Schaltern anzulöten.
Offensichtlich hast du einen Lötkolben...? Da du dir Stecker anlöten zutraust...?

Dann würde ich mir eher die Einzelteile mechanisch passend für die Montage zusammen suchen, und die Drähte und wenigen Kondensatoren selber anlöten.

Bei deinem Bild in Beitrag #4 scheinen mir Potis und Schalter am Pickguard durchgesteckt und verschraubt zu sein.
Dann müssten vermutlich Gewinde-Schaft und/oder Achsen der Potis kürzer sein, als wenn etwa die Potis oder Schalter von hinten durch das Holz durchgesteckt werden, und von vorne am Korpus direkt verschraubt werden...

Bei den LP-Gitarren sind wohl Potis und Schalter durch das Korpusholz durchgesteckt, was wohl etwas dicker ist als ein Pickguard... was evtl. etwas längere Gewindeschäfte notwendig macht.

Evtl. könnte man zu lange Gewindeschäfte an Potis oder Schaltern durch Unterlegscheiben zwischen Poti/Schalter und Pickguard ausgleichen, damit bei etwa einem LP-Komplett-Kabelbaum-Satz die Gewindeschäfte vorne nicht zu weit über das Pickguard hinaus schauen, und dann die Knöpfe zu hoch über dem Pickguard "schweben".
Da muss man allerdings schauen, ob die Ausfräsung im Korpus tief genug ist, damit das Poti unten nicht an der Korpusausfräsung anstösst, wenn man mit Unterlegscheiben arbeitet.

Die Gewindeschäfte der Potis an deinem verlinkten Kwick-Plug-Kabelbaum-Set sehen auch recht lang aus. Bei Montage auf Pickguard (3-4mm Dicke) wird da noch ziemlich viel Gewindeschaft rausgucken.

Grüße



[Nachmacher]

ziemlich viel Gewindeschaft rausgucken

Jawoll, vielen Dank. Das hatte ja auch schon ein netter Kollege vor dir geschrieben. Ein LP-Satz passt deswegen ganz einfach gar nicht. Könnte man zwar passend gestalten, aber vielleicht sollte ich doch lieber Löten üben. Ich muss ja nichts an den Teilen selbst anfangen, sondern finde sicherlich irgendwas anderes fürs Training.



[Burkie]

Hast du schon "Lötausrüstung"?
Vielleicht hast du noch alte Potis in der Krabbelkiste rumkullern, damit kann man ein wenig üben.
Gutes gelingen!

Grüße



[Nachmacher]

*edit*
Ja, habe ich. Extra zugelegt, um mal an meinem P-Pass etwas zu tauschen und nachzubessern. Daraufhin hatte ich beschlossen, dass Löten & Ich nicht unbedingt beste Freunde werden müssen. Aber vielleicht war ich ja etwas zu voreilig. Aber irgendwie ermutigt Ihr mich ...

... und wenn ich das jetzt Eurer Meinung nach sowieso alleine machen soll:

Wenn ich mir DIESES HUMBUCKER-SET (4,3K und 5,5K) bestelle, welche Potis nehme ich denn dann idealerweise, wenn das Produkt ein bisschen janglen, aber nicht zu schrill sein soll? 4x 330K, wie es Rickenbacker aktuell auch tut? Wenn ich im www lese, nutzen die meisten Leute mit ihren Retrotron-PU jedenfalls keine 500K-Potis.



[Rostl]

Aber irgendwie ermutigt Ihr mich ...

hat also funktioniert
ist keine Raketenwissenschaft, wir reden von einfachen Lötstellen in NF-Bereich
viel Spaß
