Samples über IEM Pult an FOH ausgeben?


M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
Moin zusammen.

Hm ich versuchs kurz zu machen, in unserem Fall ist es das XR18 ist aber denke ich für alle Mixer mit integrierter Soundkarte interessant:

Wir haben für live ein XR18, der ist-Zustand wie folgt:
1. Kick (+48 Phantom)
2. Snare (+48 Phantom)
3. OH Links (+48 Phantom)
4. OH Rechts (+48 Phantom)
5. Gitarre
6. Bass
7. Vocals (+48 Phantom)

Main Out - IEM Drums
Aux1&2 - Vocals
Aux 3 - Bassist
Aux 4 - Gitarrist

Samples
Jetzt wollen wir zusätzlich Samples Nutzen und über Kanal 17/18 unsere Samples (eigentlich nur Intro) ins Mischpult via Notebook-USB einschleifen.
Soweit funktioniert das ganz gut fürs Monitoring auf Probe, nur für live müssen wir das ja auch ans FOH weitergeben.

Das wäre dann über die Aux Wege 4&5 als Physische Anschlüsse möglich, bleibt nur die Frage:
Kann ich da mit XLR direkt von AUX 4&5 in die Stagebox vom FOH, oder sollte da nochmal ne Passive DI Box zwecks Brummunterdrückung / Absicherung vor Phantomspeisung dazwischen?
(Die DI Box müsste ich halt dann von Asymetrisch=>Symmetrisch zu Symmetrisch=>Symmetrisch umbauen, wäre aber soweit kein Problem)

Grüße Sebi

Eigenschaft

chrisderock
chrisderock
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
14.08.08
Beiträge
1.310
Kekse
4.931
Ort
Nürnberg
Einerseits reichen Samples auch Mono (1) und andererseits kann man das auch problemlos ohne DI-Box anschliessen.

(1) Ja, Stereo klingt toll, ist aber live eher ungünstig da die Leute, die rechts stehen von dem linken Signal nix mitbekommen und andersrum. Deshalb wird seltenst Stereo gemischt.

  • Gefällt mir
Reaktionen: 2 Benutzer
M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
Stereo/Mono sehe ich genauso, aber insgesamt ist Stereo gewünscht, da Füge ich mich halt

danke für die Antwort

Mr. Bongo
Mr. Bongo
Registrierter Benutzer
Zuletzt hier
07.01.22
Registriert
29.03.10
Beiträge
1.250
Kekse
2.918
Ort
Recklinghausen
Kann die Band mir als FOH-Mensch Stereosignale geben, nehme ich die jederzeit dankend an. Was sie darin verwursten, is ja nich meine Sache :)
Stereo-Reverbs zB werten das Ganze enorm auf, selbst für die Zuhörer außen.

Warum nicht per Klinkenausgang vom Laptop (mit DI-Box) direkt zum FOH?

tombulli
tombulli
HCA Digitalmixer
HCA
HFU
Zuletzt hier
17.05.22
Registriert
08.06.04
Beiträge
4.104
Kekse
16.628
Ort
Golling a.d. Salzach
Deshalb wird seltenst Stereo gemischt.

Wo ist bei dir "seltenst"???

Kann die Band mir als FOH-Mensch Stereosignale geben, nehme ich die jederzeit dankend an.
so ist es!

die oa Laptop-out-Lösung ist zwar gangbar, wäre MIR aber zu wackelig (mini-klinke ist für mich einfach nicht wirklich roadtauglich, IEM-ohrhörer mal abgesehen). Ich würde per direct out das Signal zu den 2 noch freien outs schicken und diese dann zur Stagebox senden. Allerdings stellt sich mir die Frage, wie ihr denn live überhaupt eure Signale zum FOH bringt? Wenn ihr autark sein wollt, dann müsst ihr entsprechende Splitter anschaffen

btw: DI-box braucht es ja nur, wenn du ein unsym. Signal in ein sym. wandeln musst. XLR outs am XR sind natürlich symmetrisch.

M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
Warum nicht per Klinkenausgang vom Laptop (mit DI-Box) direkt zum FOH?

Das XR18 fungiert hier gleichzeitig als Soundkarte, d.H. der Laptop gibt das via USB weiter und werden als Digitale Eingänge im XR18 geschalten. Wenn wir das mit Laptop an FOH machen würden, dann müsste man miniklinke zu 6.3 Klinke Y-Kabel nutzen, dann via DI Box auf die Stagebox, dann weiter aufs FOH und dann wieder zurück aufs IEM Pult. Wenn jetzt das FOH mit Digitaler Stagebox angeschlossen ist dann addieren sich die Latenzen aller AD und DA Wandler zwischen Notebook und XR18.

Aktuell haben wir nur ein Intro, da ist das dann wurst, aber spätestens wenn man einen Klicktrack noch dabei haben will braucht man nochmal mindestens einen Kanal mehr um den Klicktrack separat von den Samples zu haben und da braucht man dann entweder einen Cymatic Liveplayer oder eine 2*4 Soundkarte, beides kann man sich beim nicht voll belegten XR18 einfach sparen ;-)
--- Beiträge wurden zusammengefasst ---
Wo ist bei dir "seltenst"???


so ist es!

die oa Laptop-out-Lösung ist zwar gangbar, wäre MIR aber zu wackelig (mini-klinke ist für mich einfach nicht wirklich roadtauglich, IEM-ohrhörer mal abgesehen). Ich würde per direct out das Signal zu den 2 noch freien outs schicken und diese dann zur Stagebox senden. Allerdings stellt sich mir die Frage, wie ihr denn live überhaupt eure Signale zum FOH bringt? Wenn ihr autark sein wollt, dann müsst ihr entsprechende Splitter anschaffen

btw: DI-box braucht es ja nur, wenn du ein unsym. Signal in ein sym. wandeln musst. XLR outs am XR sind natürlich symmetrisch.

also das geplante live Setup:
Aux 5 & 6 von unserem Mischpult (XLR Out) senden ans FOH das Signal fürs Publikum, der Rest der Band mischt sich im XR 18 das Samplesignal individuell auf seine Kopfhörer.daher würde auch der Splitter entfallen, weil das im XR18 bereits intern erledigt wird. das Digitale Input signal wird quasi wie ein Belegter Kanal behandelt den ich auf jeden Ausgang individuell drauflegen oder Muten kann.

Grundsätzlich bekommt der Mischer also über AUX 5 & 6 eine Stereospur mit den Samples als isolierte Stereodatei symmetrisch via 2*XLR auf die Stagebox.



Was mir eigentlich nur wichtig ist: Übertrager dazwischen oder nicht. Grundsätzlich würde es gehen, will nur nicht dass wir ne Fette Brummschleife oder Probleme zwecks z.B. versehentlich aktiver Phantomspeise am FOH haben, daher die Frage mit den DI Boxen. ;-)

Grüße Sebi

tombulli
tombulli
HCA Digitalmixer
HCA
HFU
Zuletzt hier
17.05.22
Registriert
08.06.04
Beiträge
4.104
Kekse
16.628
Ort
Golling a.d. Salzach
Grundsätzlich bekommt der Mischer also eine Stereospur
ähm, welcher Mischer?? wenn du mir eine Stereospur schickst, habe ich nix zu mischen. euer System leuchtet mir noch so gar nicht ein. Wieso bekommt der Drummer den mainmix, aber die PA-Anlage (mit FOH hat das ja nix zu tun) einen Aux-(monitor)-mix?
Das erscheint mir alles noch nicht so ganz durchdacht und offensichtlich auch nicht in "Echtzeit" gemacht worden zu sein.

mix4munich
mix4munich
Helpful & Friendly User
HFU
Zuletzt hier
15.05.22
Registriert
07.02.07
Beiträge
6.184
Kekse
39.291
Ort
Oberroth
... Was mir eigentlich nur wichtig ist: Übertrager dazwischen oder nicht. Grundsätzlich würde es gehen, will nur nicht dass wir ne Fette Brummschleife oder Probleme zwecks z.B. versehentlich aktiver Phantomspeise am FOH haben, daher die Frage mit den DI Boxen. ;-)

Grüße Sebi

Ich würde einen hochwertigen Stereo-Übertrager empfehlen, dann habt Ihr Ruhe. Ich habe mir vor Jahren die Plamer PLI-02 gekauft, die hat mir bei Mehrzonenbeschallung (mehrere Räume, fragwürdige Energieversorgung in einem Altbau) schon aus der Patsche geholfen. Ich sehe grade, die ist seit damals günstiger geworden.


  • Gefällt mir
Reaktionen: 1 Benutzer
M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
ähm, welcher Mischer?? wenn du mir eine Stereospur schickst, habe ich nix zu mischen. euer System leuchtet mir noch so gar nicht ein. Wieso bekommt der Drummer den mainmix, aber die PA-Anlage (mit FOH hat das ja nix zu tun) einen Aux-(monitor)-mix?
Das erscheint mir alles noch nicht so ganz durchdacht und offensichtlich auch nicht in "Echtzeit" gemacht worden zu sein.

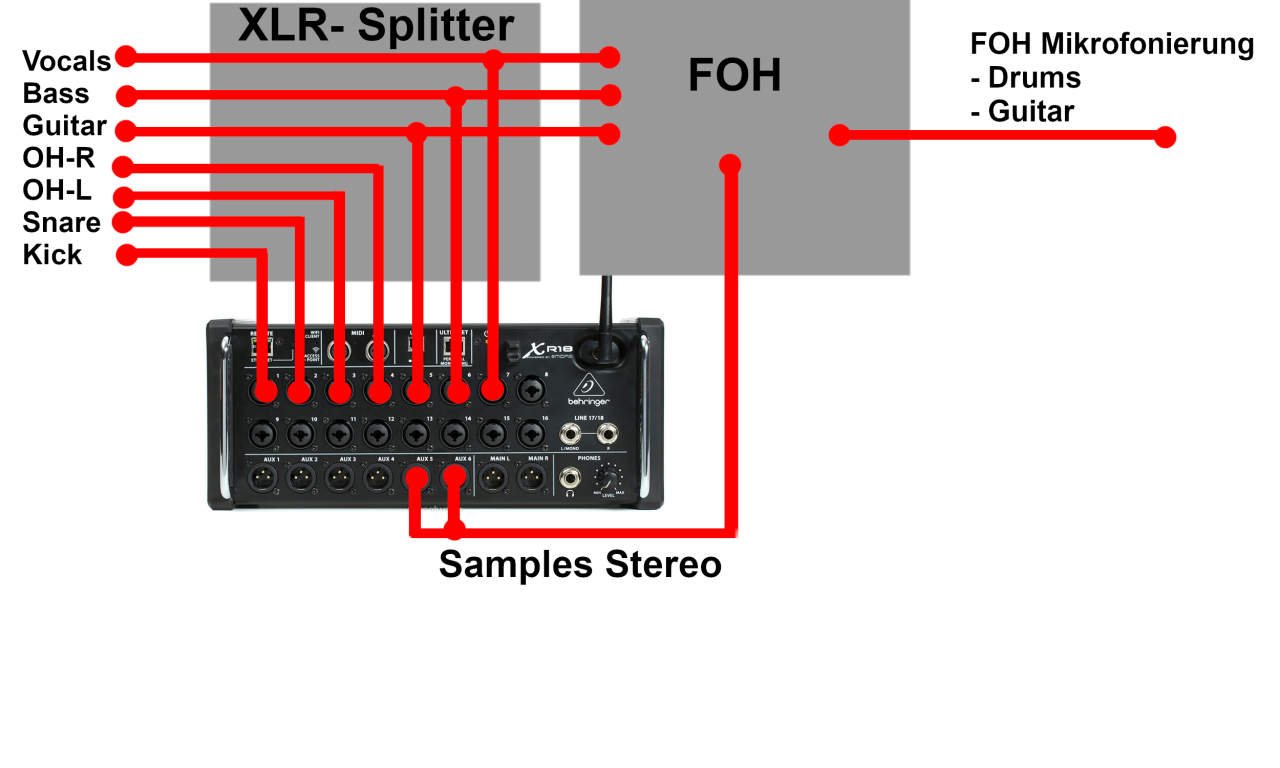

Ich glaube wir reden gerade aneinander vorbei daher habe ich jetzt mal ein Bild gemacht, ich bin auch ganz beschissen bei Problembeschreibungen, geb ich zu ;):

IEM quatsch.png

Bisher hatten wir das live so gemacht, dass der FOH 3 Signale via XLR bekommt:
- FOH nutzt seine Komplette Bühnenmikrofonierung (Drums / Gitarrenboxen) für den Publikumssound
- Vocals (Mic Level), Bass und Gitarre (Linelevel) gehen auf splitter und von dort auf unser IEM pult und ans FOH
- die Drummmikros für den IEM Mix sind eigene, mit denen hat der FOH gar nix zu schaffen, der hat ja seine eigenen.

Das XR18 ist eine 18*18 Soundkarte. d.H. die Samples werden Via USB auf Kanal 17/18 Digital eingespeist. von dort aus kann ich das Signal auf alle Ausgänge beliebig laut/leise routen.

D.H. auf AUX 5 & 6 würde nur die Stereospur vom Sample liegen und sonst nix. die geht so dann auch ans FOH.

der Rest der Band legt sich die Spur vom Sample individuell auf seine IEM Strecke die auf AUX1-4 bzw. auf MAIN Out des IEM Pultes gelegt ist.

Grundsätzlich funktioniert das so (getestet)
Mir gehts nur darum ob es Ratsam/Sinnvoll/Erforderlich ist eine Galvanische Trennung zwischen XR18 AUX 5&6 und dem FOH Pult zu machen

ich hoffe so versteht man das, sorry dass ich so schlecht Sachverhalte klären kann, i do my best :engel:
--- Beiträge wurden zusammengefasst ---
Ich würde einen hochwertigen Stereo-Übertrager empfehlen, dann habt Ihr Ruhe. Ich habe mir vor Jahren die Plamer PLI-02 gekauft, die hat mir bei Mehrzonenbeschallung (mehrere Räume, fragwürdige Energieversorgung in einem Altbau) schon aus der Patsche geholfen. Ich sehe grade, die ist seit damals günstiger geworden.



Die Frage ist: ist sowas zwingend Erforderlich/Ratsam, oder gehts auch ohne.

aber im Grunde ist das genau das was ich mir gedacht hatte, kannte ich so nur nicht :great:

tombulli
tombulli
HCA Digitalmixer
HCA
HFU
Zuletzt hier
17.05.22
Registriert
08.06.04
Beiträge
4.104
Kekse
16.628
Ort
Golling a.d. Salzach
ok, jetzt wird auch für mich nen Schuh draus ;-)
Imho brauchst du gar nichts zwischen zu klemmen, weil XLRout -> XLRIN an Stagebox. Der Vorschlag von M4M kann aber nicht schaden.

  • Gefällt mir
Reaktionen: 1 Benutzer
M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
geilon, Thema gelöst, Danke für die Hilfe ;-)

mix4munich
mix4munich
Helpful & Friendly User
HFU
Zuletzt hier
15.05.22
Registriert
07.02.07
Beiträge
6.184
Kekse
39.291
Ort
Oberroth
Nochmal als Ergänzung: Man braucht so einen Übertrager nicht unbedingt. In mindestens 4 von 5 Fällen geht es problemlos ohne. Aber immer mal wieder bin ich wirklich froh, dass ich das Ding habe. Betrachte es als eine Art Regenschirm - hast Du ihn dabei, bleibt das Wetter schön. Lässt Du ihn mal zuhause - Donnerschlag und apokalyptische Regenfälle.

  • Gefällt mir
Reaktionen: 1 Benutzer
M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
Aber immer mal wieder bin ich wirklich froh, dass ich das Ding habe. Betrachte es als eine Art Regenschirm - hast Du ihn dabei, bleibt das Wetter schön. Lässt Du ihn mal zuhause - Donnerschlag und apokalyptische Regenfälle.

Ich denke ich leg mir sowas mittelfristig auch zu, diesen und nächsten Monat ist es aber nicht drin

  • Gefällt mir
Reaktionen: 1 Benutzer
SB
SB
Licht | Ton | Strom
Moderator
HFU
Zuletzt hier
17.05.22
Registriert
04.04.07
Beiträge
3.949
Kekse
27.704
Ort
Bavarian Outback (AÖ)
Ich hatte das mit +48V am Aux-Out des XR18 (bzw. in meinem Fall MR18) schon mal unfreiwillig getestet, weil der Keyboarder wieder schneller war und "freundlicherweise" sein Monitoring schon eigenständig verkabelt und auch eingeschaltet hatte, die Phantompower an seiner Stagepas war natürlich noch an. :rolleyes:

Passiert nix, gibt auch keine komischen Geräusche (eine RedBox MK1 fängt z.B. undefiniert zu knacken und zu ploppen an). Drauf anlegen sollte man es vielleicht trotzdem nicht, im Gegensatz zu beispielsweise einem Funkempfänger könnte ich es durchaus verstehen, wenn der Hersteller eines Pultes keine weitreichenden Maßnahmen ergreift, um an einem Line-Out anliegende Phantompower auszukoppeln, aber die Zahl der FOH-Pulte mit global schaltbarer Phantompower wird ja ohnehin stetig geringer. ;)

M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
@mix4munich ... verdammt :D, jetzt ist doch nochmal ne Frage aufgekommen:

Die Palmer PLI 02 ist 1:1 übersetzt, irgendwo im Board hatte ich aber gelesen, dass man bei Linesignalen lieber eine passive DI mit 10:1 Übersetzung nimmt.

ist das so korrekt? wenn ja wäre nämlich der Umbau einerPassiven DI easy machbar und man bleibt damit flexibler

Zuletzt bearbeitet:
mix4munich
mix4munich
Helpful & Friendly User
HFU
Zuletzt hier
15.05.22
Registriert
07.02.07
Beiträge
6.184
Kekse
39.291
Ort
Oberroth
@mix4munich ... Die Palmer PLI 02 ist 1:1 übersetzt...

Hölle ja, jetzt, wo Du es sagst... Mein Anwendungszweck ist dann doch ein klein wenig anders, ich gehe mit einem Line-Out in einen Line-In, Du dagegen dürftest meist in einen Mic-In gehen. Da ist dann die DI-Box doch die bessere Wahl. Normalerweise macht es keinen Unterschied, aber wenn Du für alle Eventualitäten gewappnet sein willst, nimm eine gute DI-Box statt der PLI-02. Am besten passiv, zweikanalig und mit XLR-Eingängen. Nicht ganz einfach zu finden, und leider lässt Thomann mich grade nicht filtern...
Die Klark Technik ist aktiv, passt aber ansonsten: https://www.thomann.de/de/klark_teknik_dn_200_active_di.htm
Die Palmer PAN 04 hat keine XLR-Ins, passt aber ansonsten, ist relativ günstig und erwiesenermassen langlebig.

EDIT: Diese hier passt von den Specs, kenne ich aber leider nicht: https://www.thomann.de/de/unika_sdi_2.htm

Zuletzt bearbeitet:
M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
@mix4munich
Ja dann bau ich mir entweder eine Palmer PAN04 auf XLR Combobuchsen am Eingang um, oder mit Monacor übertragern komplett selber auf, viel ist ja nicht drin, Trafo, Pad, Buchsen, feddich :D

Danke nochmal :great:

  • Gefällt mir
Reaktionen: 1 Benutzer
Mihaly
Mihaly
Registrierter Benutzer
Zuletzt hier
16.05.22
Registriert
11.06.07
Beiträge
221
Kekse
374
Die Palmer PLI 02 ist 1:1 übersetzt, irgendwo im Board hatte ich aber gelesen, dass man bei Linesignalen lieber eine passive DI mit 10:1 Übersetzung nimmt.
Ich habe die Aux Ausgänge auf -10 db gestellt und hatte noch nie Probleme.

M
Mr. Pickles
Registrierter Benutzer
Zuletzt hier
17.05.22
Registriert
29.03.12
Beiträge
2.157
Kekse
7.203
Ort
Bayern
Ich habe die Aux Ausgänge auf -10 db gestellt und hatte noch nie Probleme.

Die Übertrager sind bereits bestellt, Übersetzung ist 10:1.
1:1 wäre natürlich auch gegangen, allerdings hätte ich für die PLI-02 sonst keine Anwendung, die 10:1 kann ich halt auch als Passive DI nutzen ;)
