Squier Affinity Umlackier- und Elektronikaustausch Projekt

[IcyMcToe]

Hallo Leute,

hab mir heute für 60€ ne 2000er Squier Affinity Strat zugelegt. Ich bin durch und durch der Les Paul-Typ und besitze zwei Gibson Les Pauls, die ich auch über alles Wertschätze und Liebe.

Da ich aber ab und an und hier und da auch mal ne Strat nett finde, gerade für diverse Blues-Sachen, dachte ich mir, dass so eine Squier Affinity für meine Bedürfnisse vollkommen ausreichend ist.

Die Woche war ich mal im lokalen Musikgeschäft (wohne in Köln) und habe die aktuellen Affinity Gitarren mal angespielt...schöner Hals, schöner Sound..alles klar! Reicht für mich und meine Erwartungen an eine Strat.

Daher mal bei Kleinanzeigen geguckt und tadaa...60€ für ne 2000er Affinity. Finde, dass fängt schonmal gut an , der Preis stimmt also.

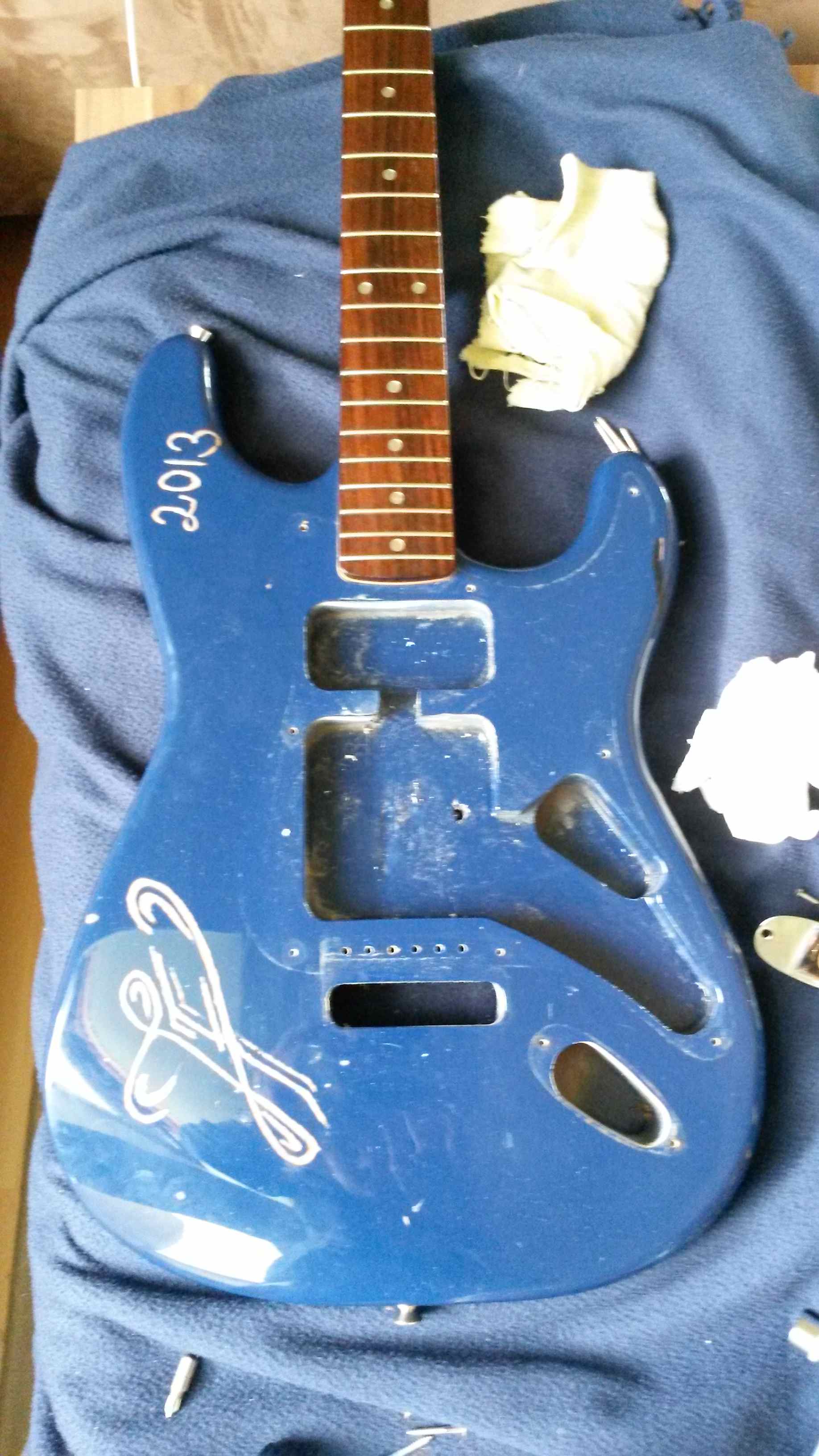

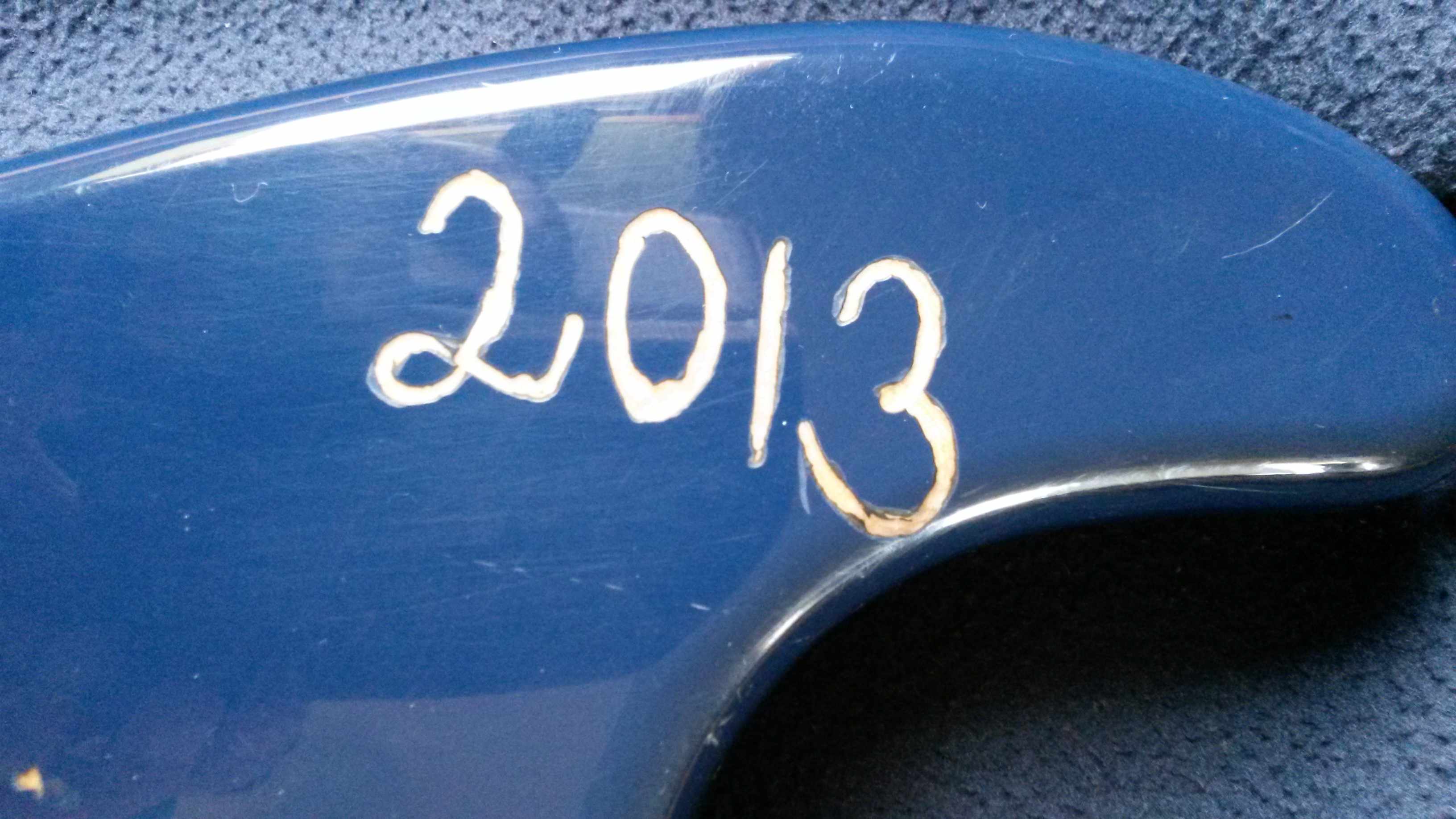

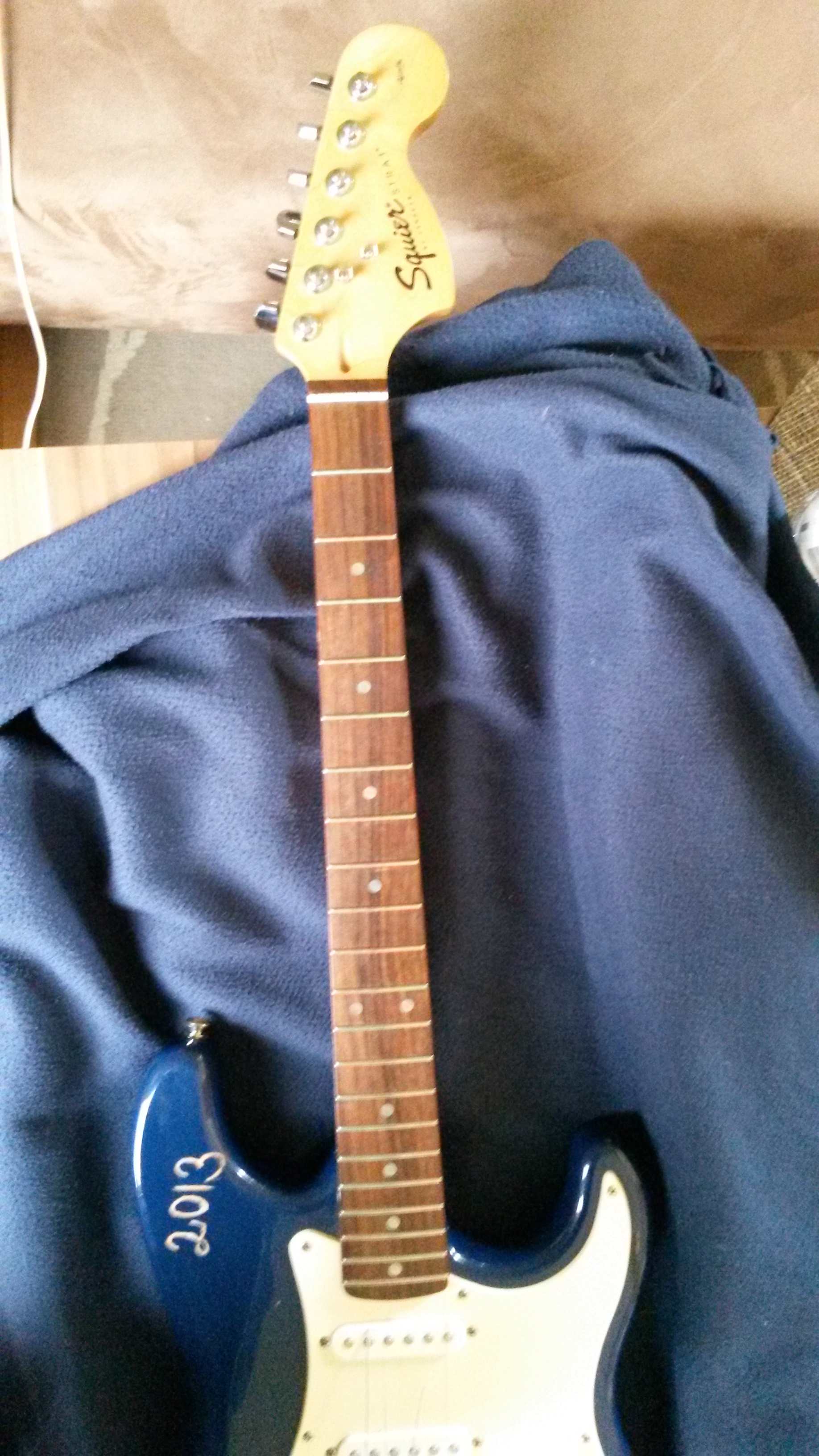

Leider wurde im Lack was eingraviert...sprich eingeritzt .... aber nunja. Wollte die ja eh umlackieren und neue Elektronik reinbauen. Daher macht's nicht soo viel aus.

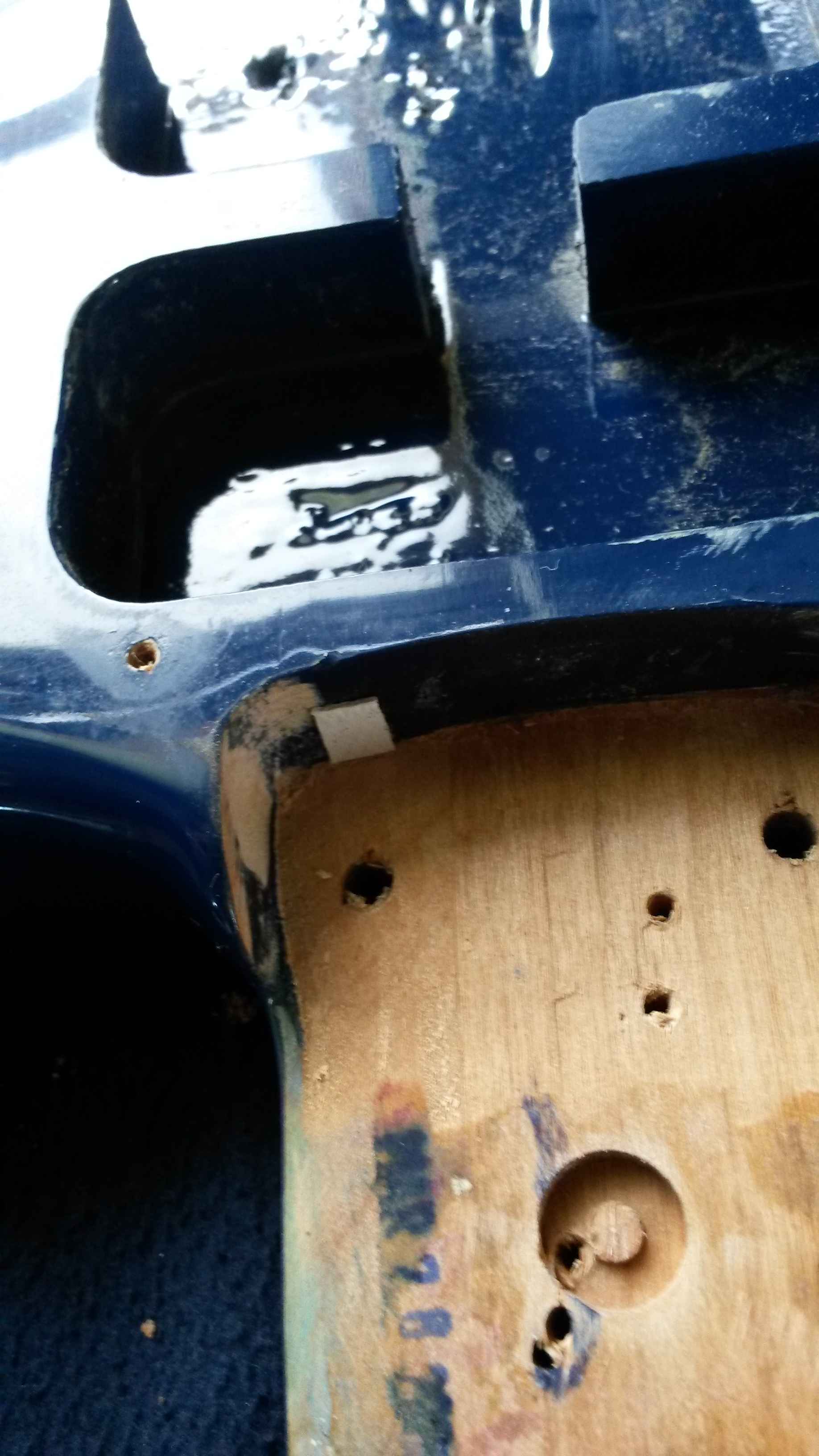

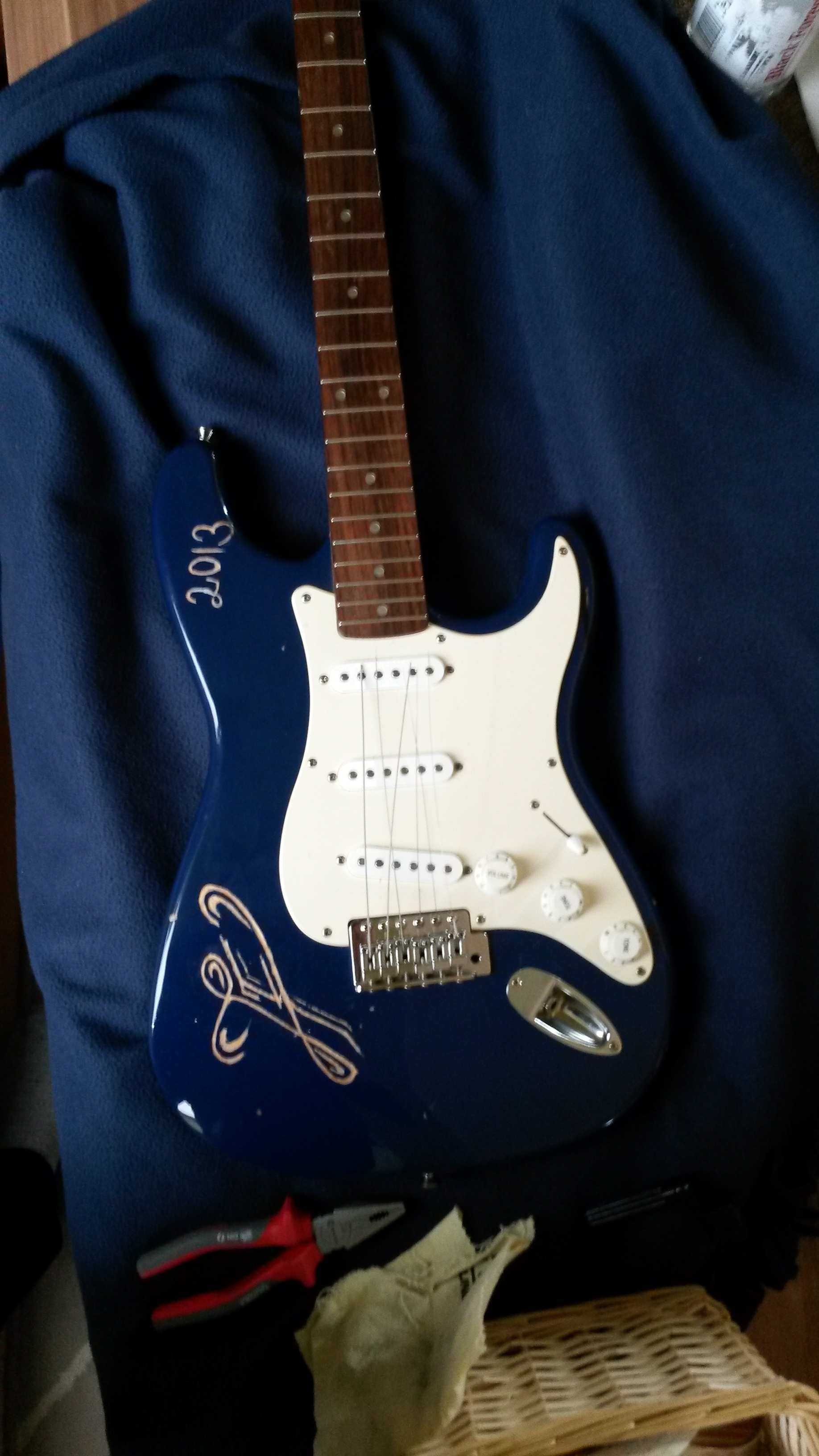

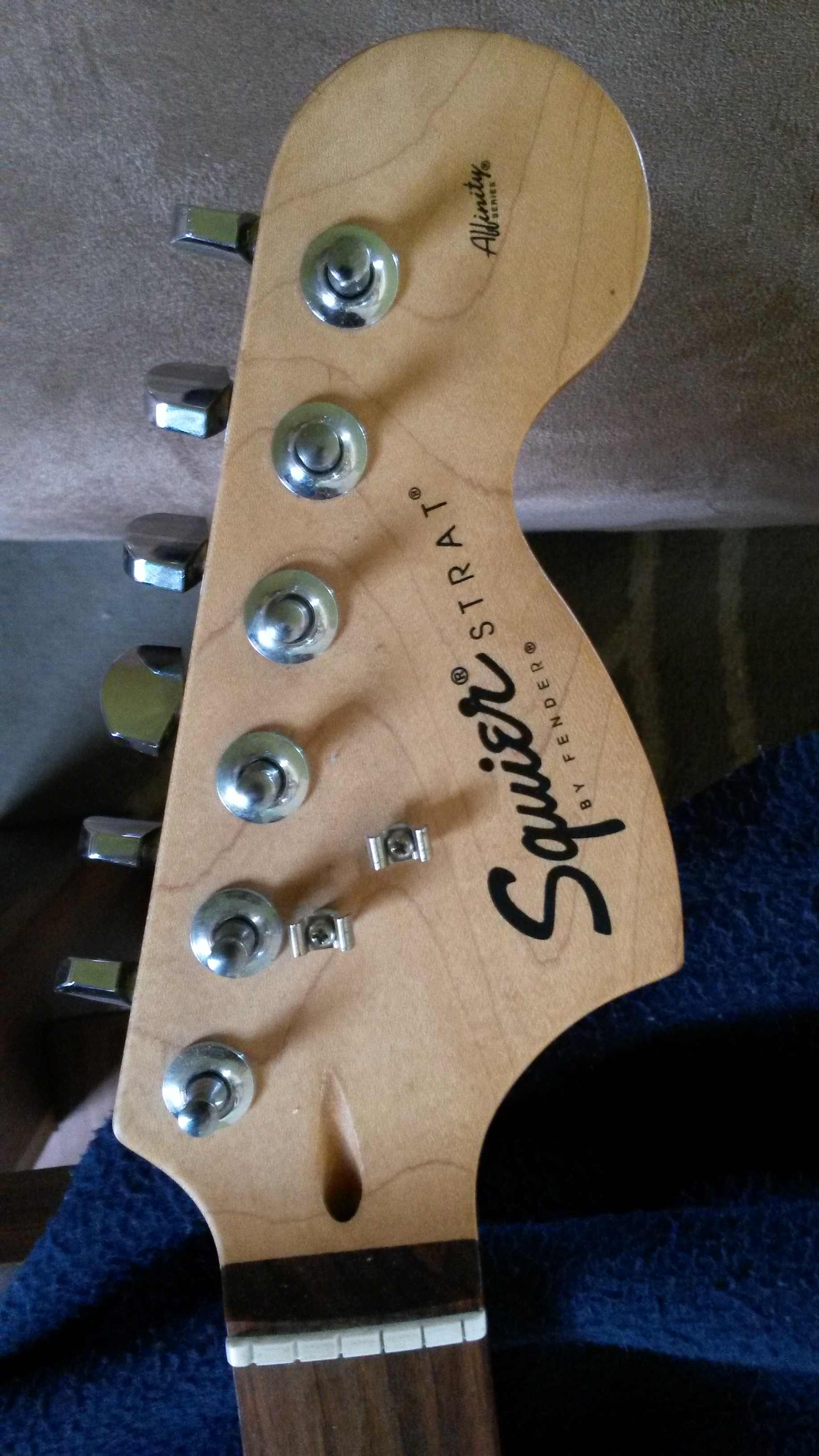

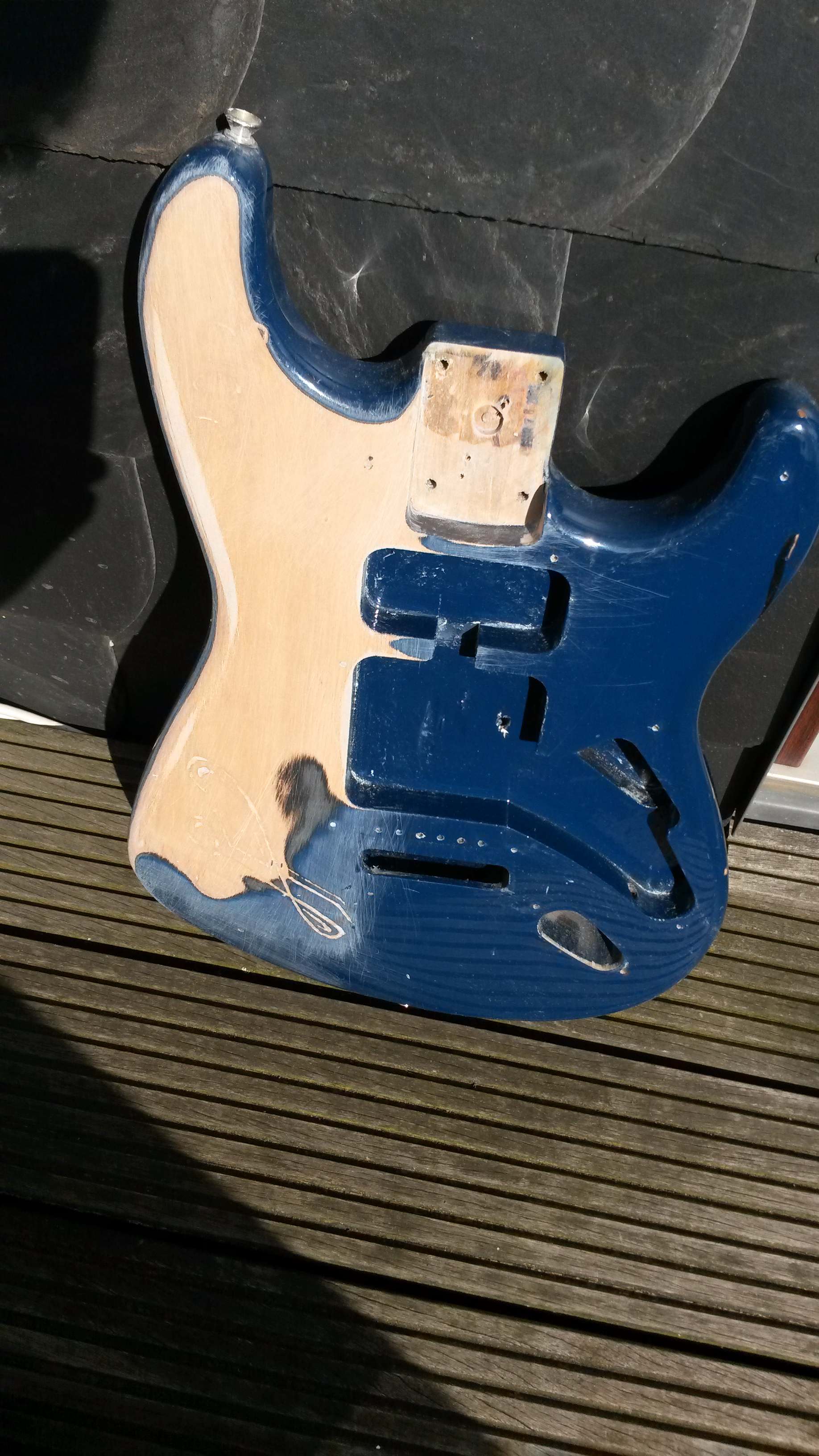

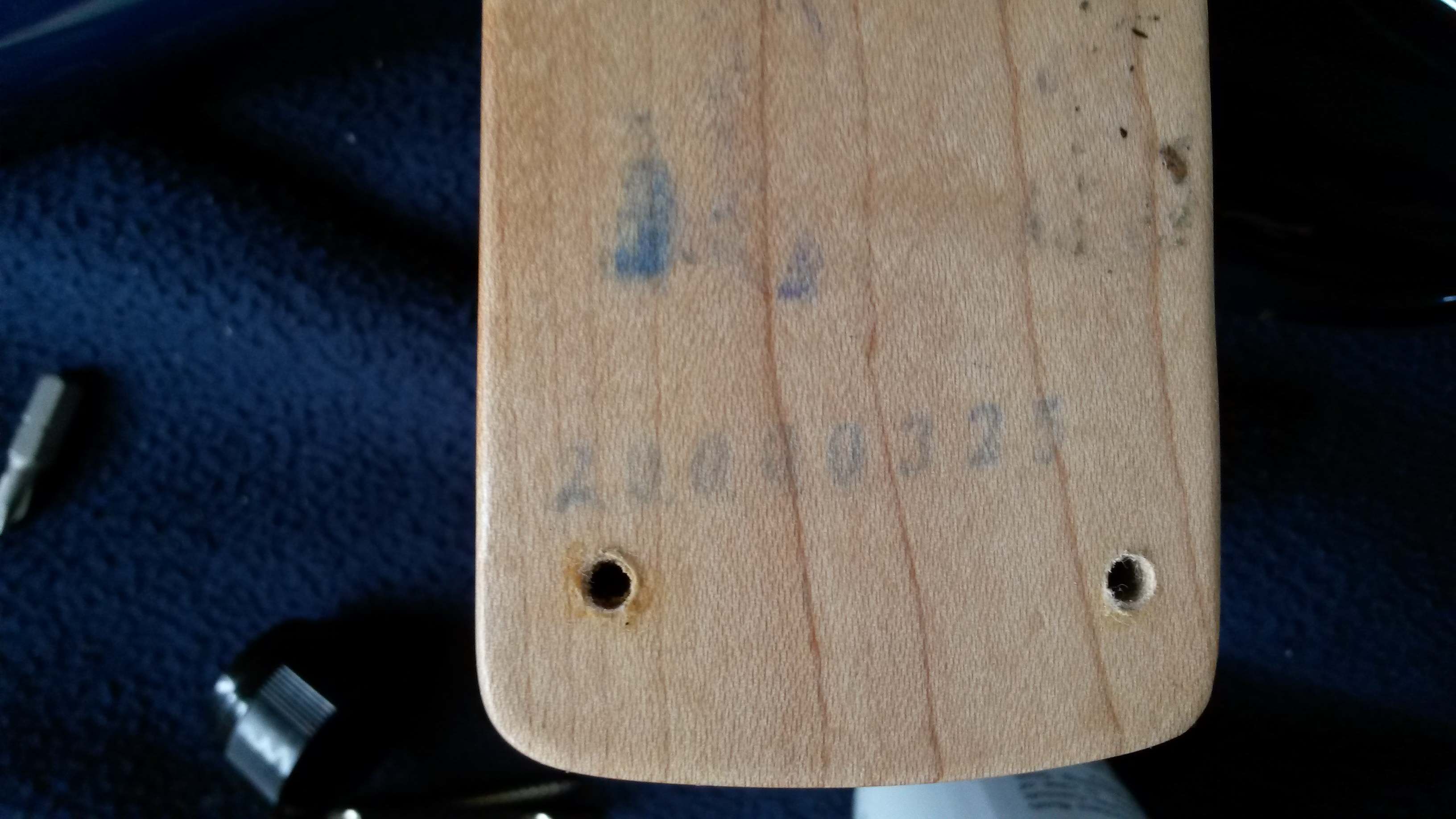

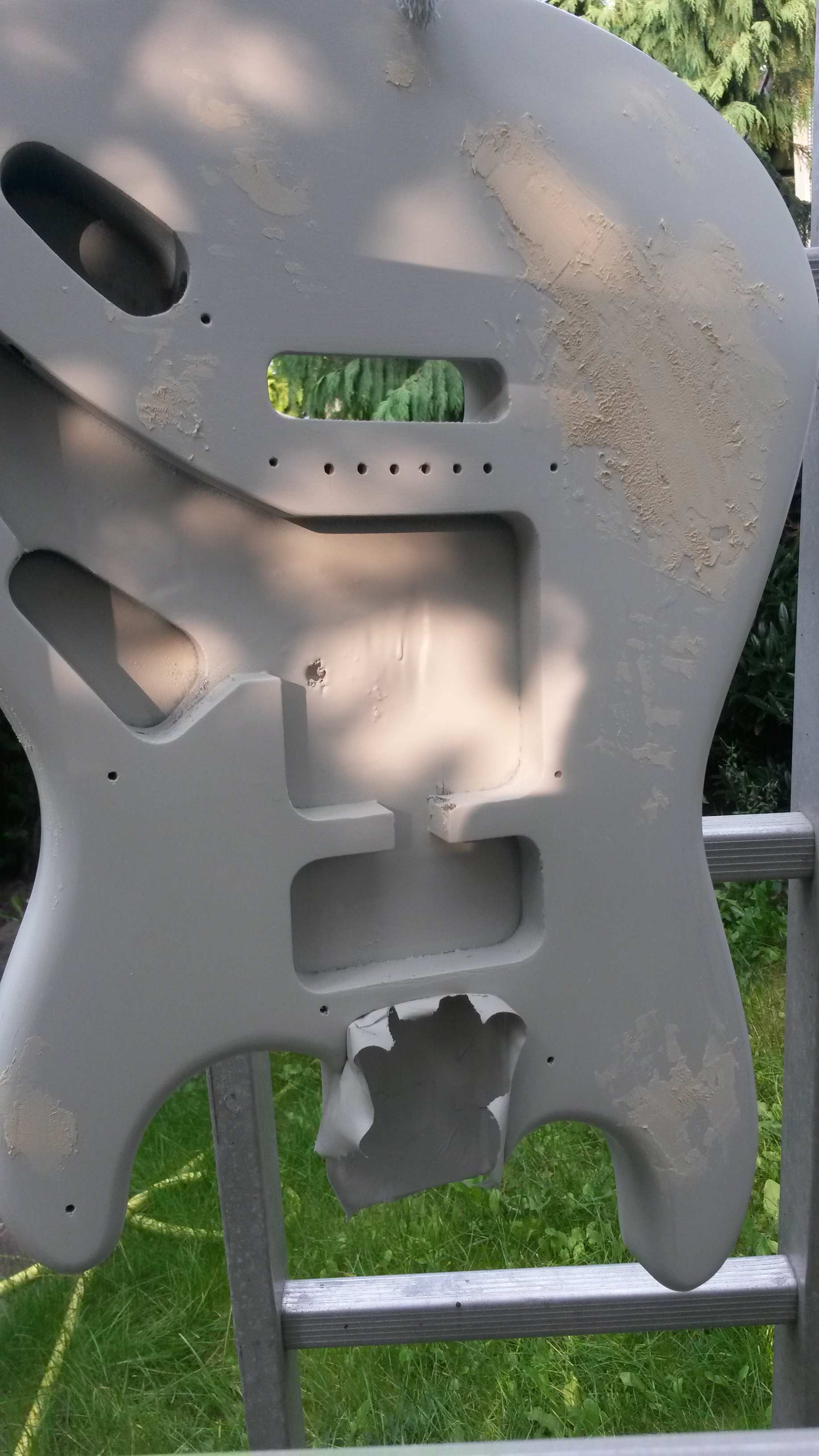

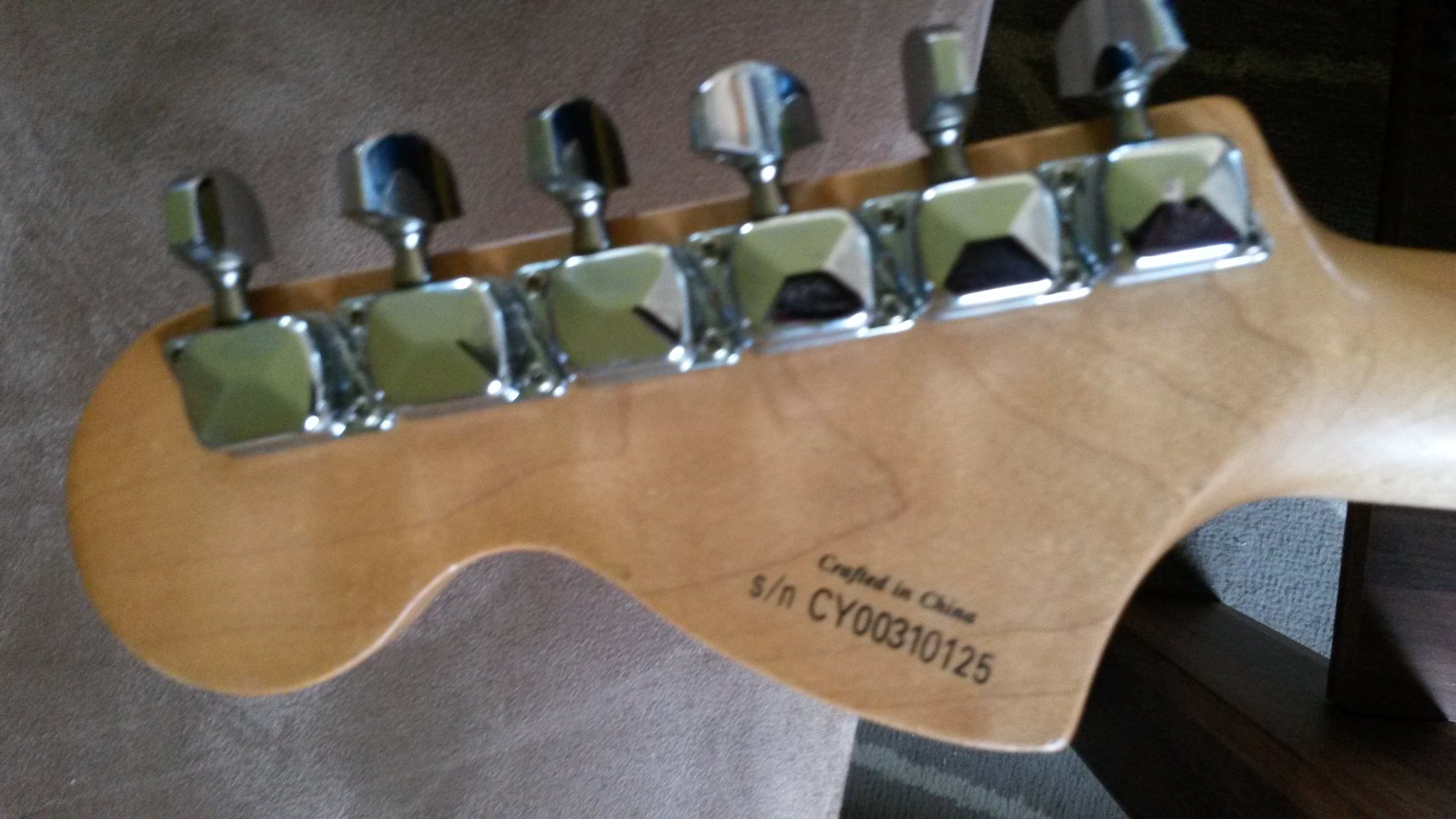

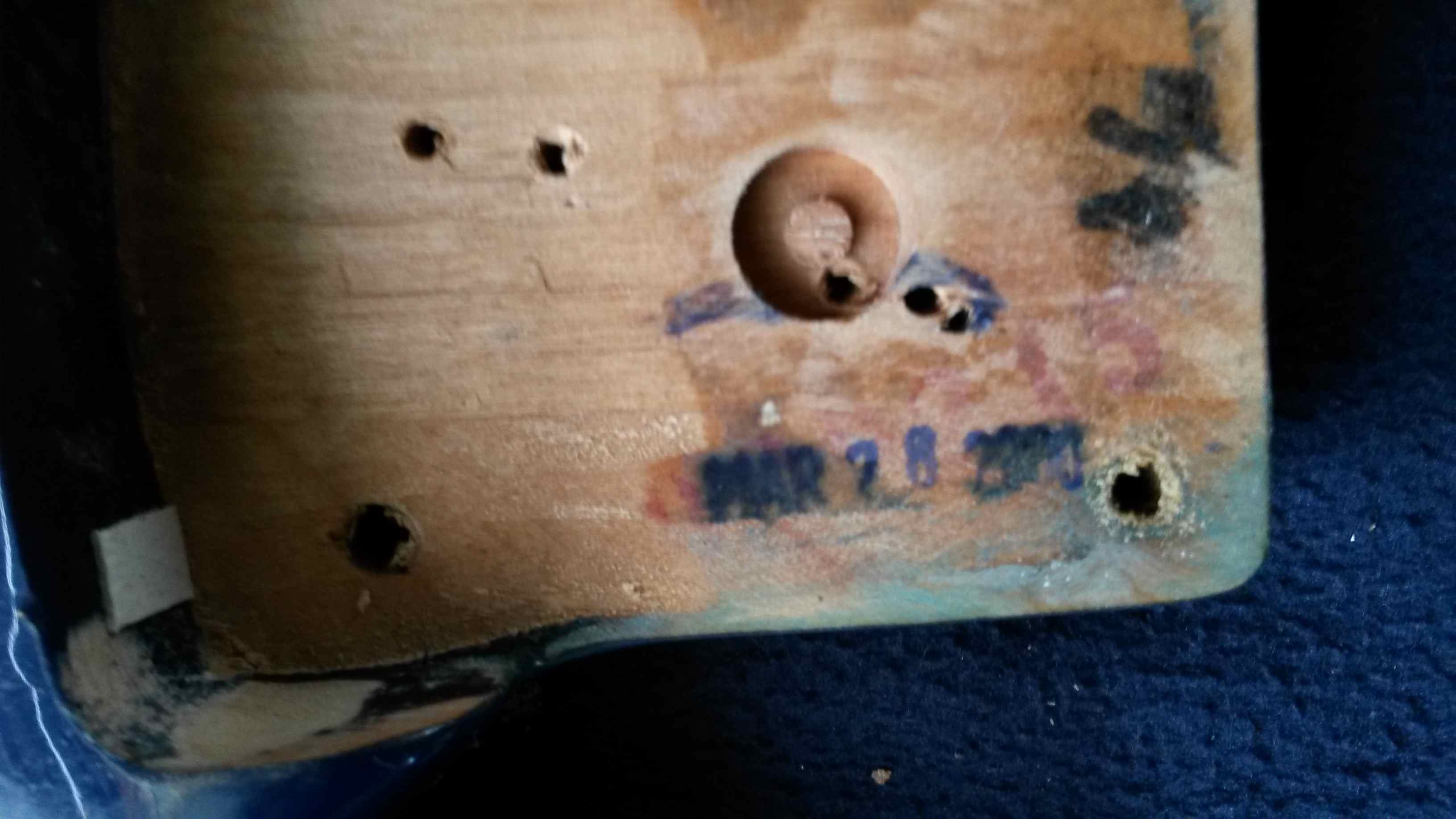

Hier mal die Bilder und das Resultat des ersten Abschleifdurchgangs.

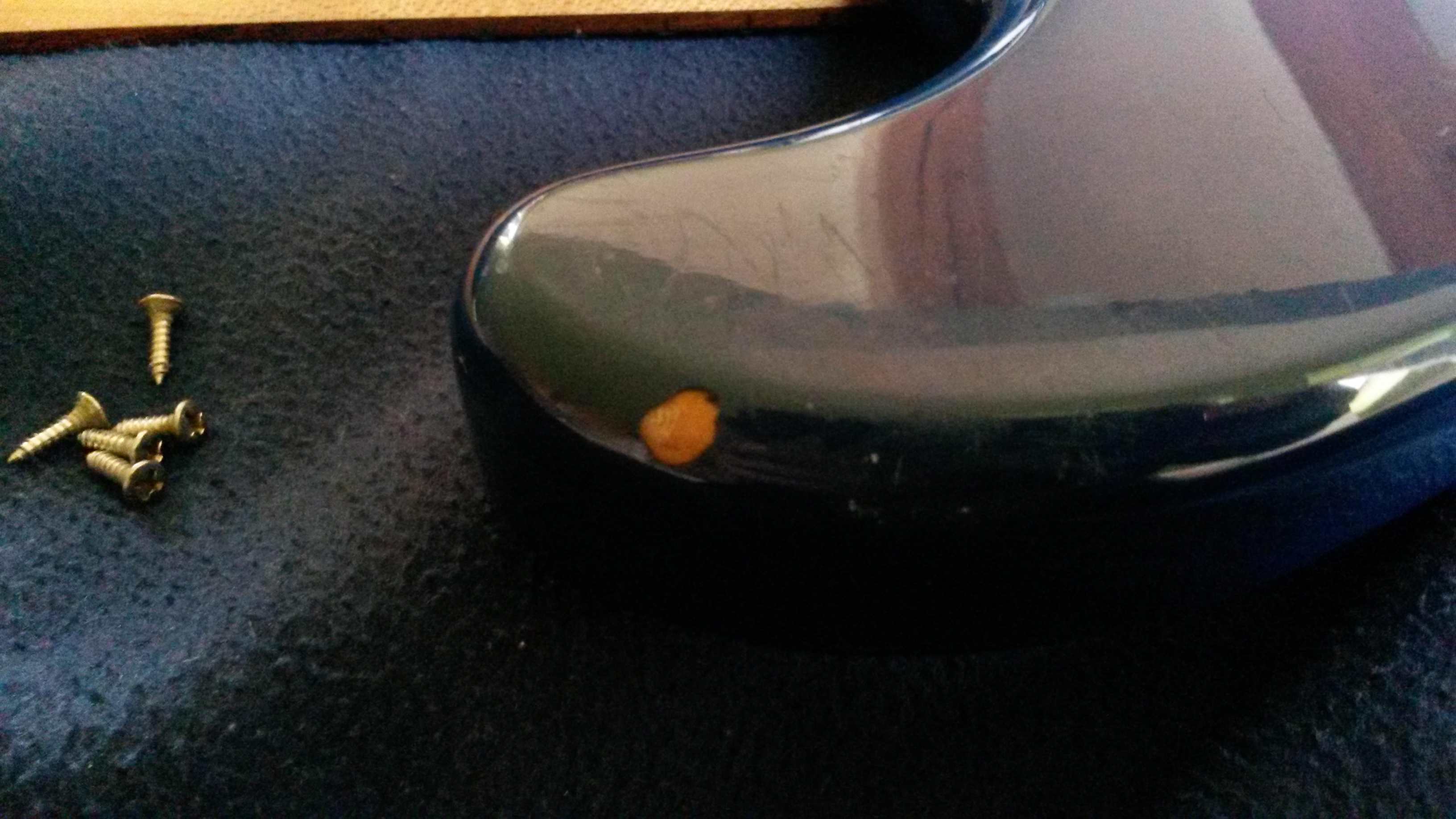

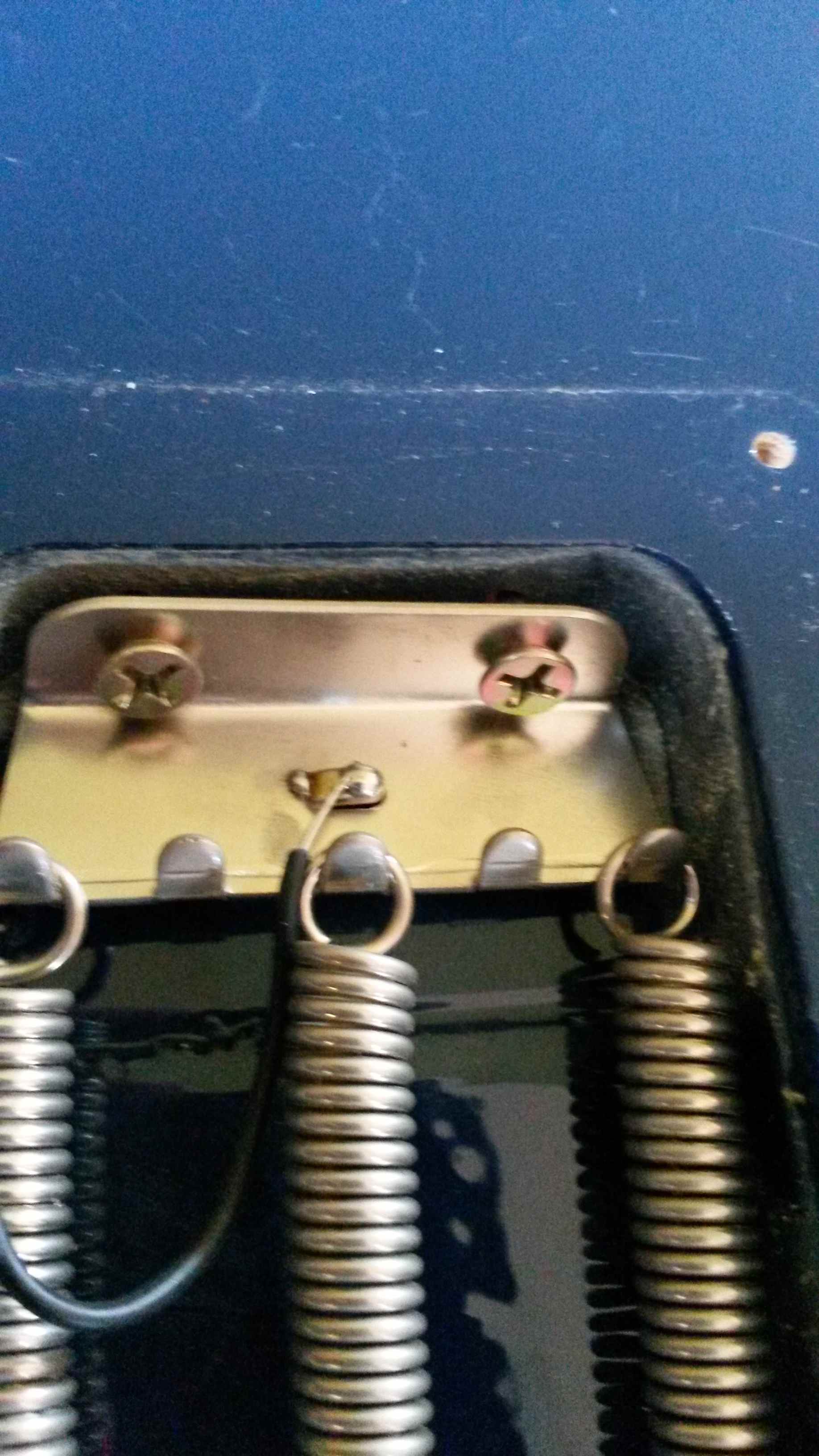

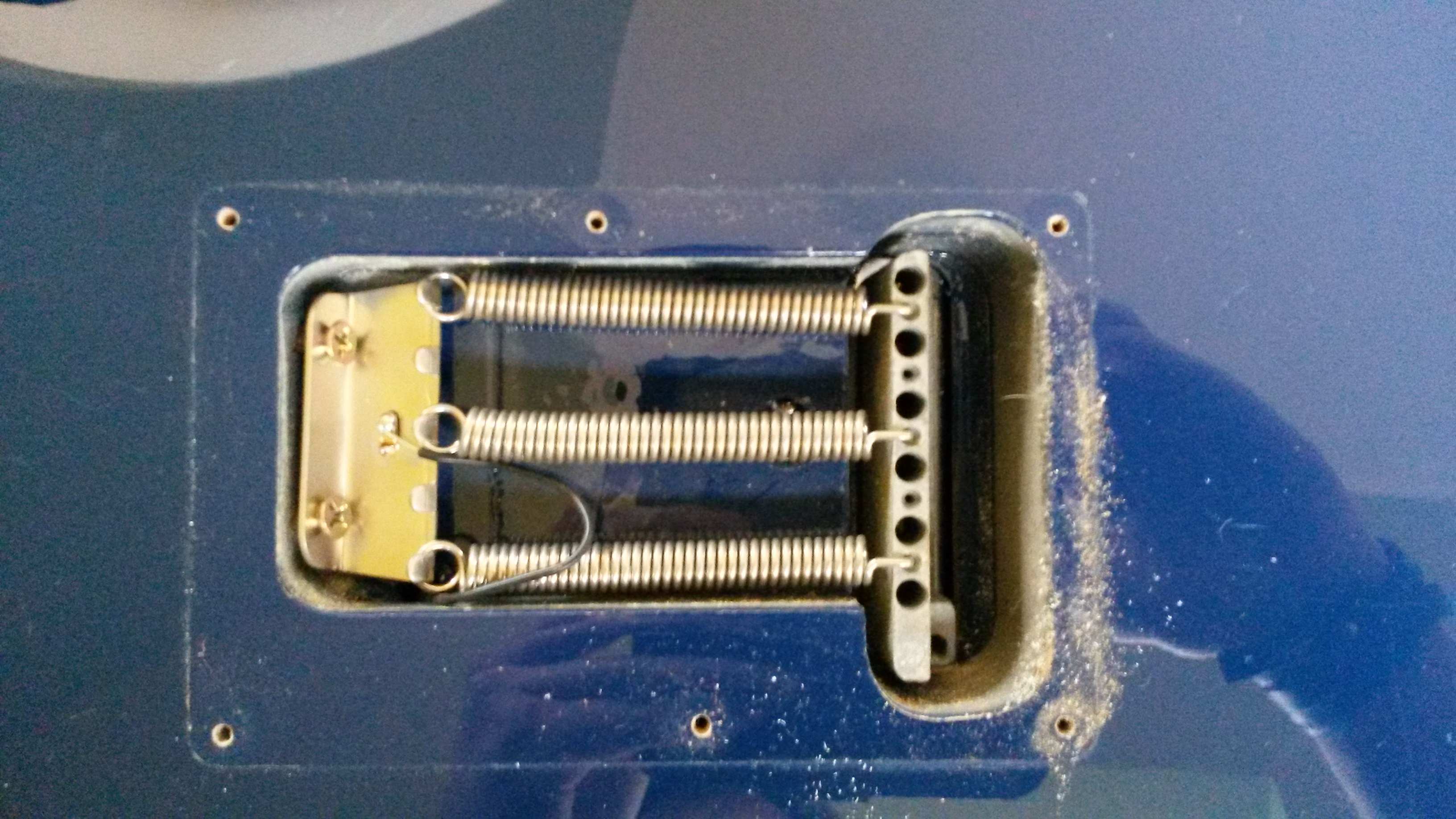

Im Großen und Ganzen ist die Gitarre in einem vernünftigen Zustand. Eine kleine Macke auf der Oberkante des Griffbretts, etwas korrodierte Saitenreiter..aber in Ordnung.

Bin mal gespannt was dabei rumkommt.... Farblich tendier ich momentan ja zu Surfgreen

P.s: Hoffe die Reihenfolge der Bilder stimmt...

-----------Aktualiesierung----------

natürlich nicht ^^



[lespaulguitar]

Was für ein geiler Preis! Dafür hätte ich an Deiner Stelle auch direkt zugeschlagen. Diese Affinity ist ja eine wirklich schöne Gitarre.
Bin mal gespannt, was du so daraus machst



[EAROSonic]

Surfgreen ist schon mal gut! Viel Erfolg!



[IcyMcToe]

So... die Gitarre ist, im Schnellverfahren, soweit fertig. Sprich:

- Lackiert
- Elektronik gewechselt
- "Upgedatet"
- Eingestellt

Aber der Reihe nach.....

Da ich momentan doch eigentlich anderweitig beschäftigt sein müsste (Uni, Job etc.), ich aber dennoch nicht so ein unvollständiges Projekt rumliegen haben möchte, habe ich mich zum "Schnellverfahren" entschieden.

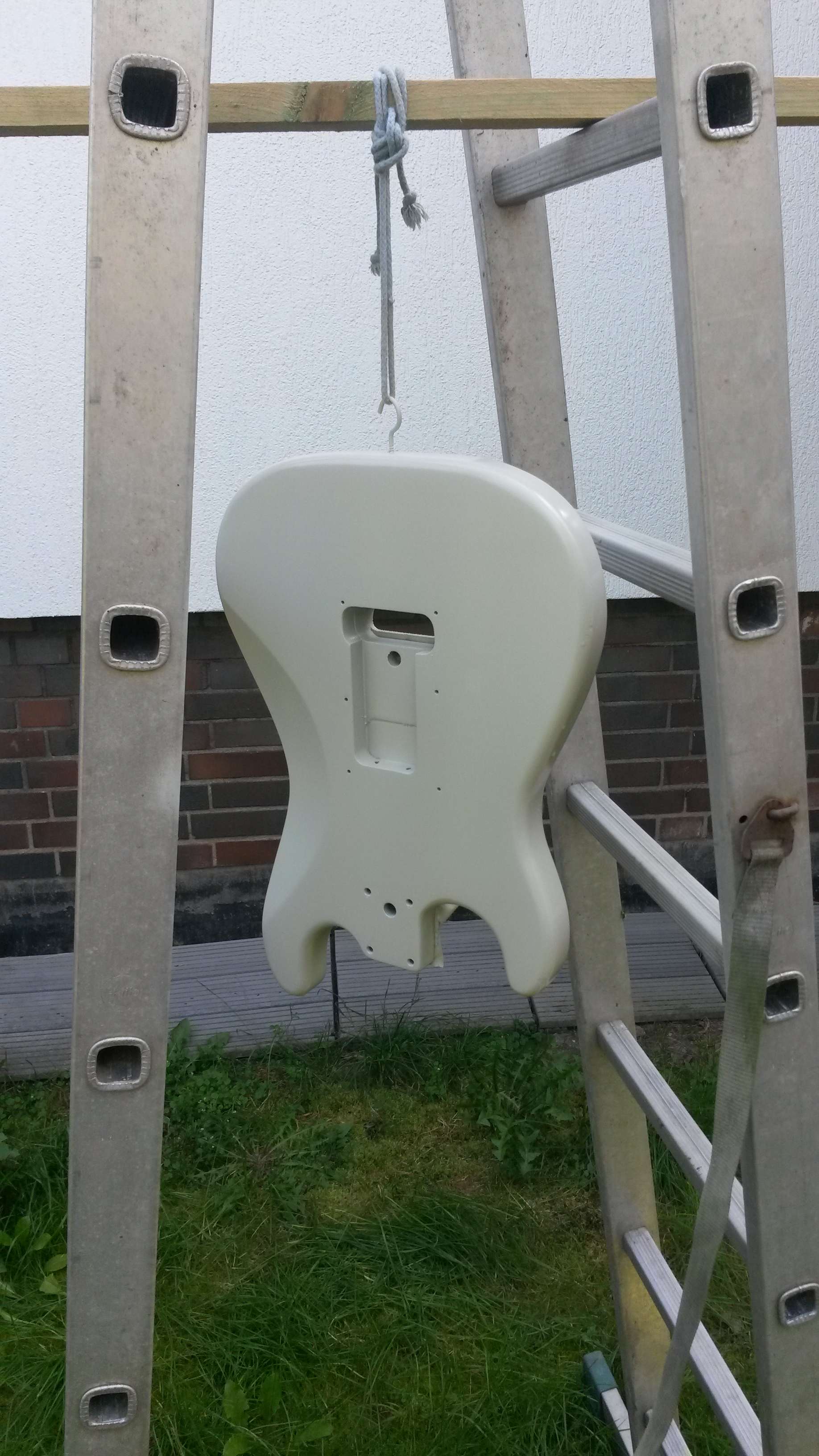

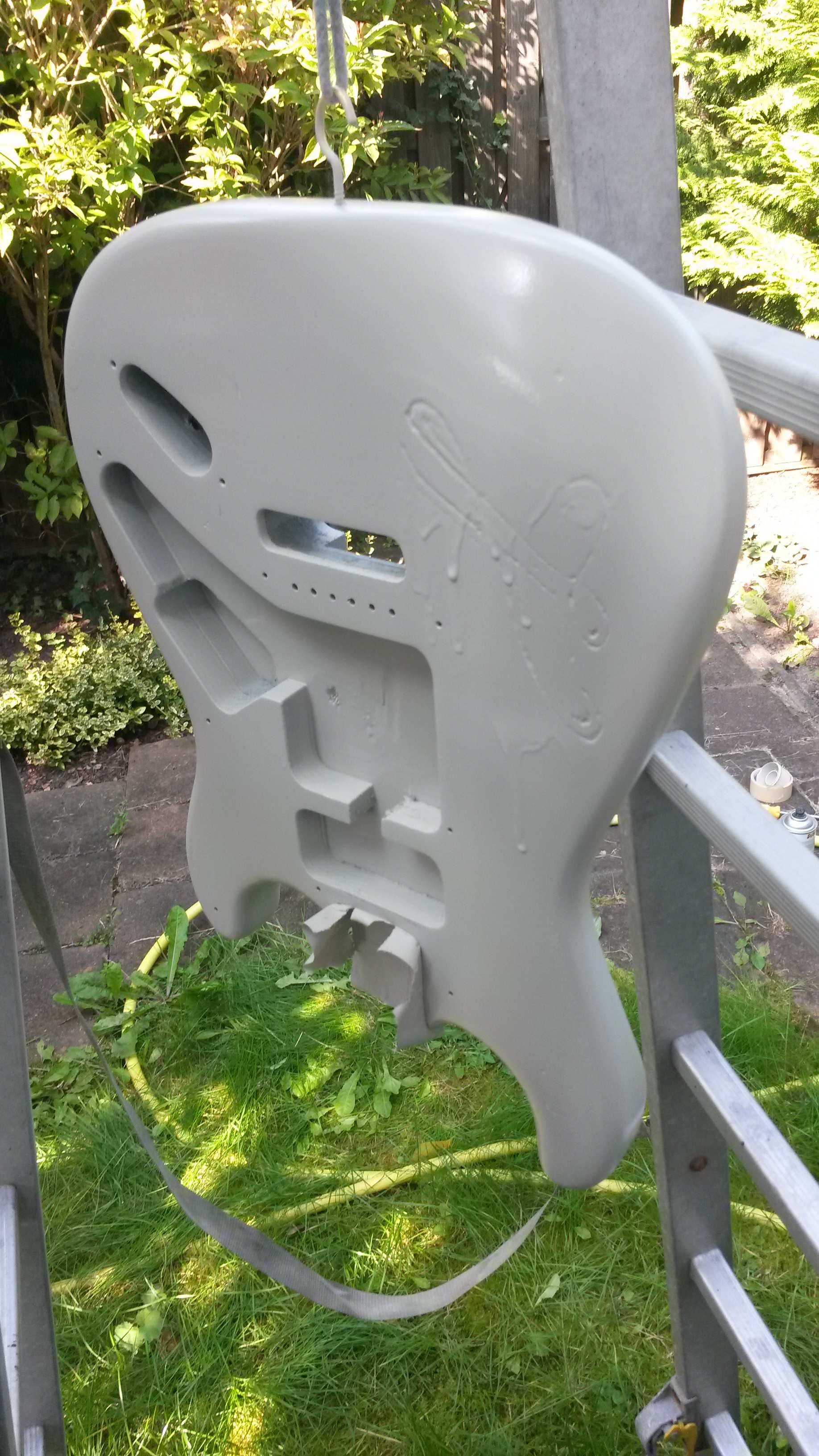

Habe den Lack, den ich angefangen habe abzuschleifen, im Endeffekt nicht komplett ab- sondern größtenteils angeschliffen und überlackiert. Nachdem Anschleifen haben ich dann die Grundierung aufgetragen und trocknen lassen.

Zur gleichen Zeit bin ich dann in den nächstgelegenen Baumarkt gefahren um die Farbe "Surf-Green" zu besorgen. Leider leider, habe ich nichts gefunden das wirklich Surf-Green wäre. Entweder zu dunkel oder zu sehr "Militär-Grün".. Da ich aber eine Grüne Strat wollte, habe ich dann "Metallic-Grün" genommen .

Im Baumarkt bin ich dann auch auf ein Spachtelmassen-Kit gestoßen, mit dem ich die eingravierten Macken im Korpus beseitigen könnte. KÖNNTE möchte ich betonen, denn leider habe ich glaub ich einen entscheidenden Fehler gemacht .

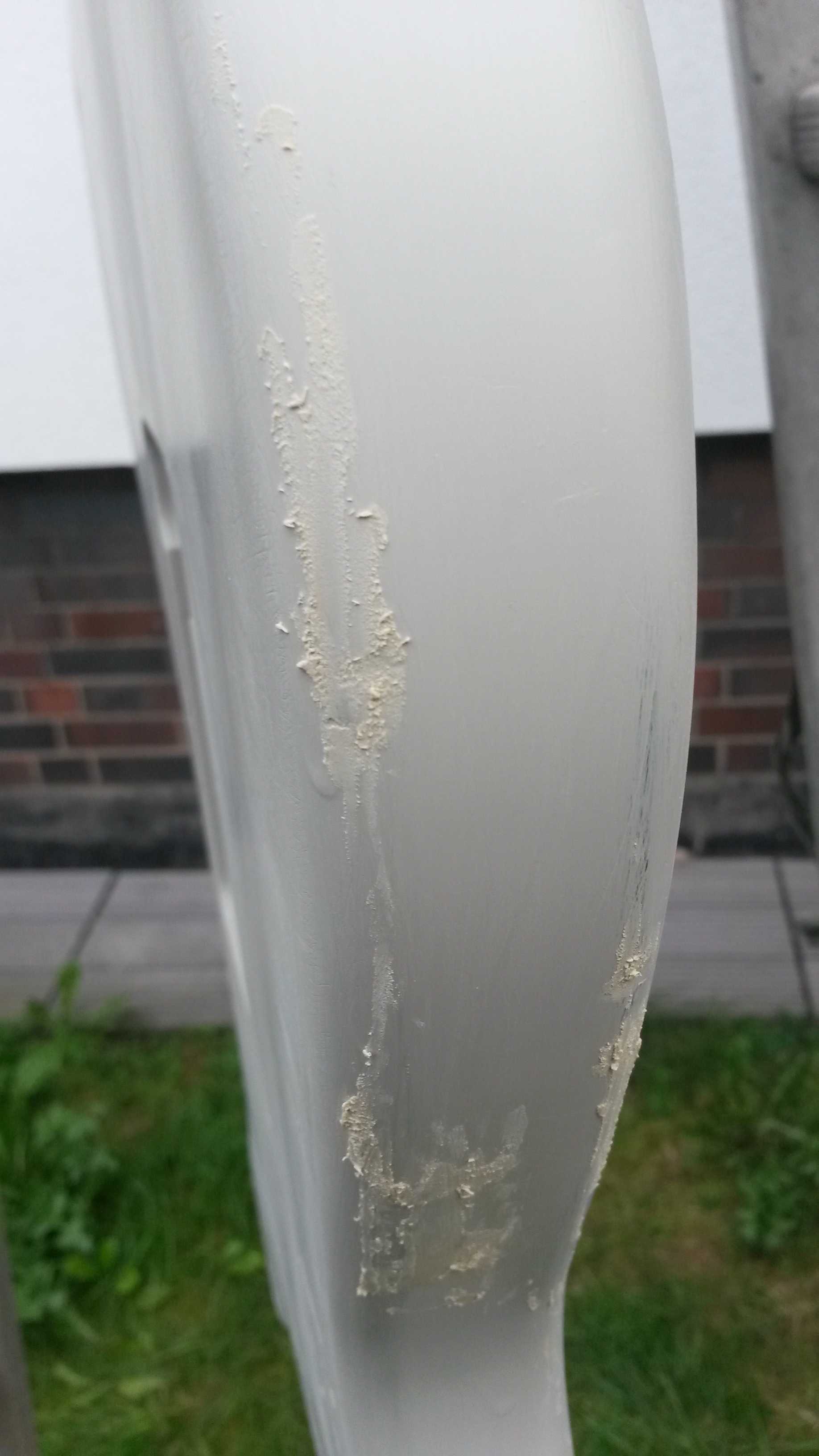

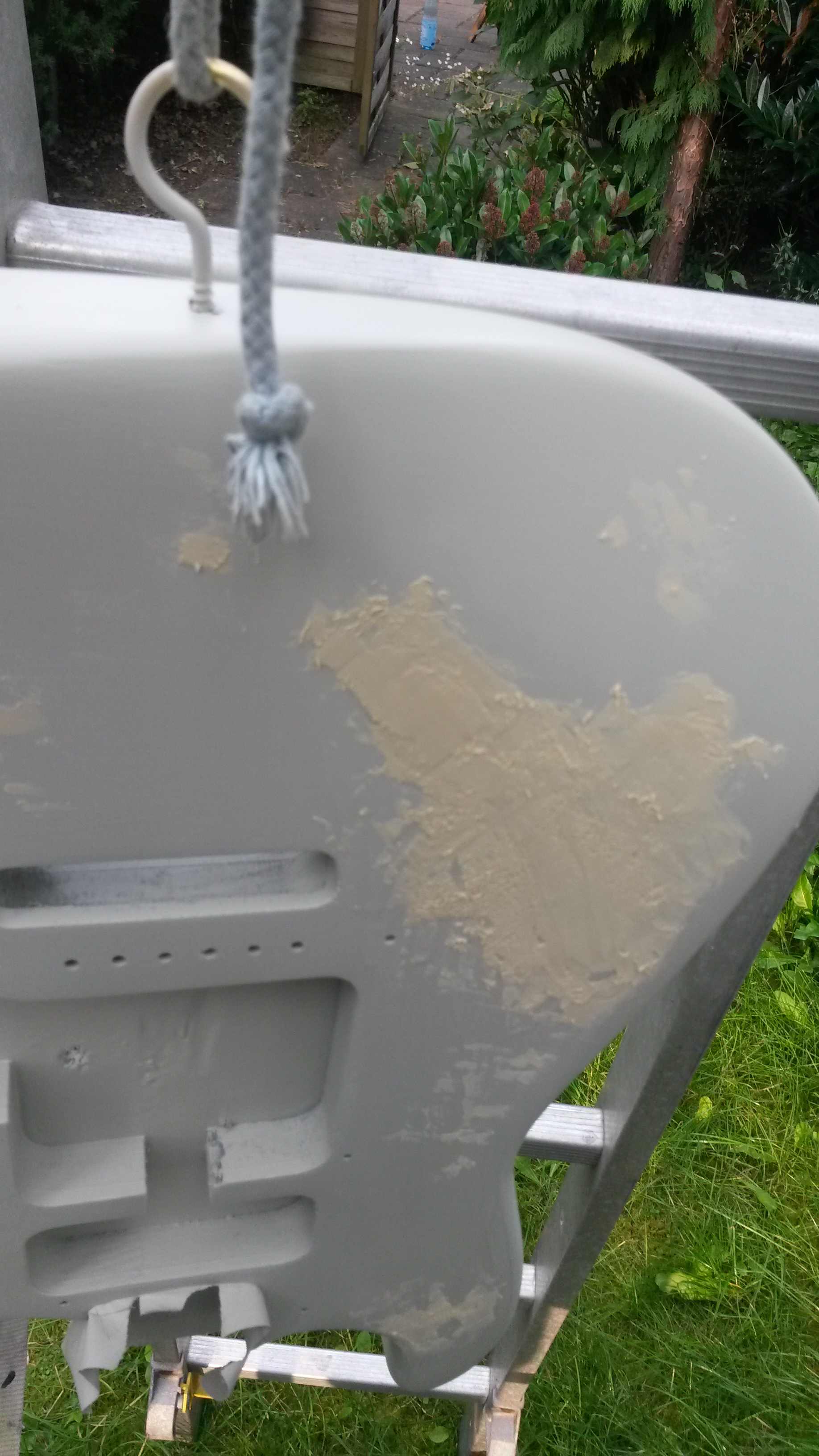

Ich hab die Spachtelmasse auf die Grundierung aufgetragen und die Macken damit gefüllt. Trocknen lassen und dann abgeschliffen. Dann lackiert. Ich glaube es wäre besser gewesen, die Macken erst zu füllen und dann zu grundieren.
Ob das stimmt, weiß ich nicht. Das Ergebnis ist aber, in der von mir praktizierten Reihenfolge, nicht perfekt geworden.

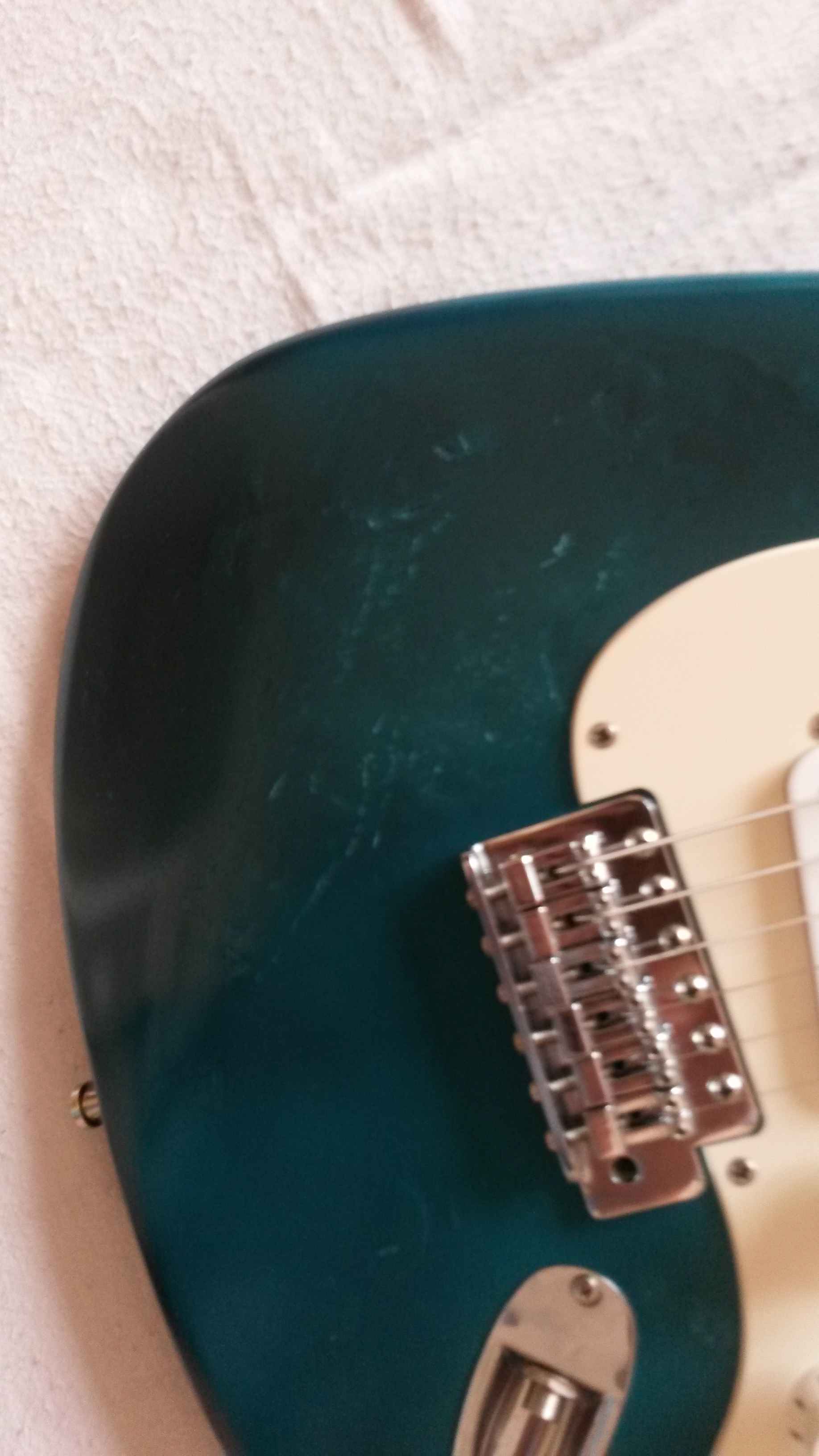

Man sieht die Unebenheiten.

Aber für mich ist's ok. Ich nenne die Strat einfach liebevoll "Moonscape" (Mondlandschaft)

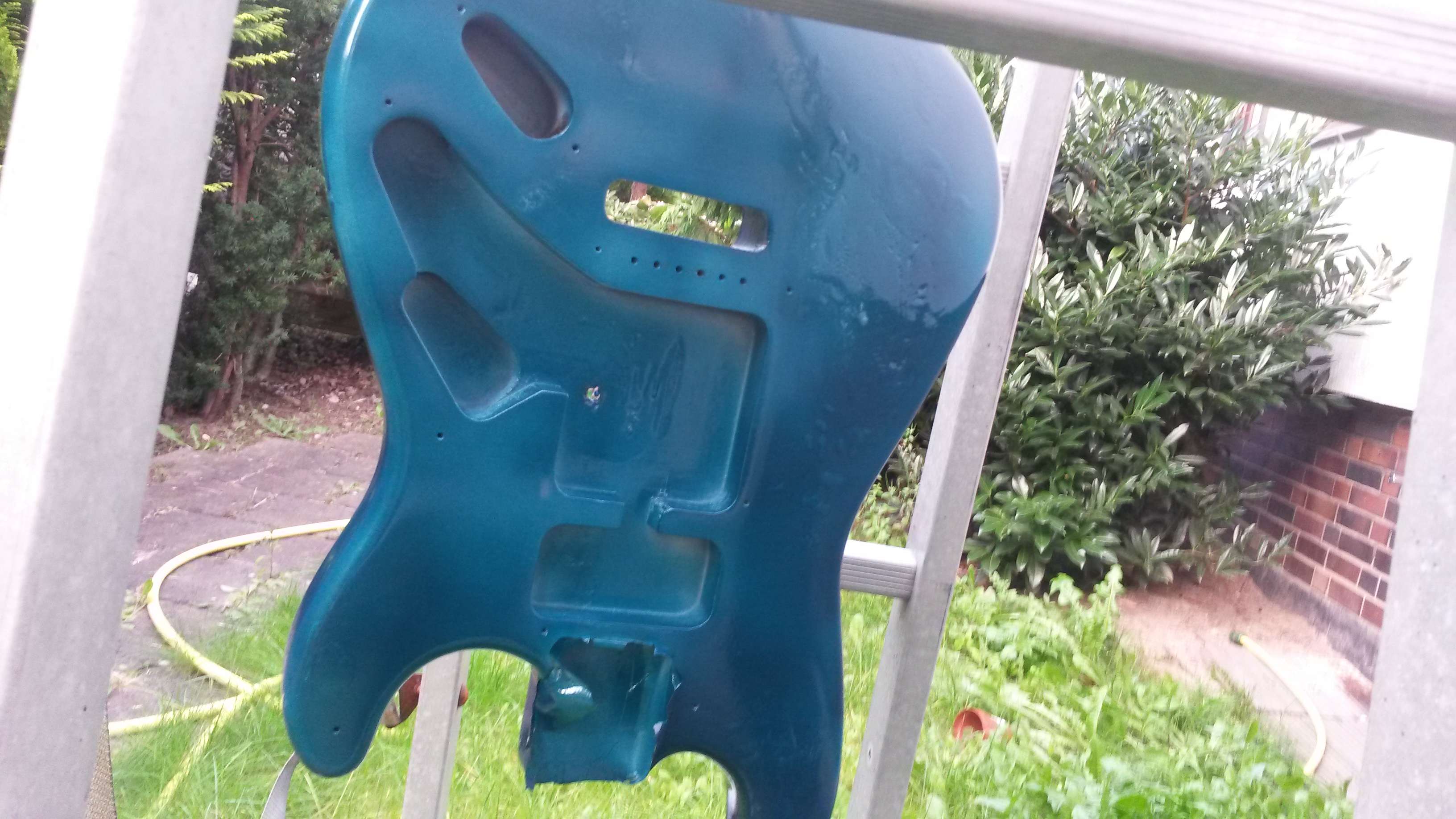

Anschließend habe ich den Acryl-Metalliclack mit 2k-Klarlack mehrmals lackiert.

----------------

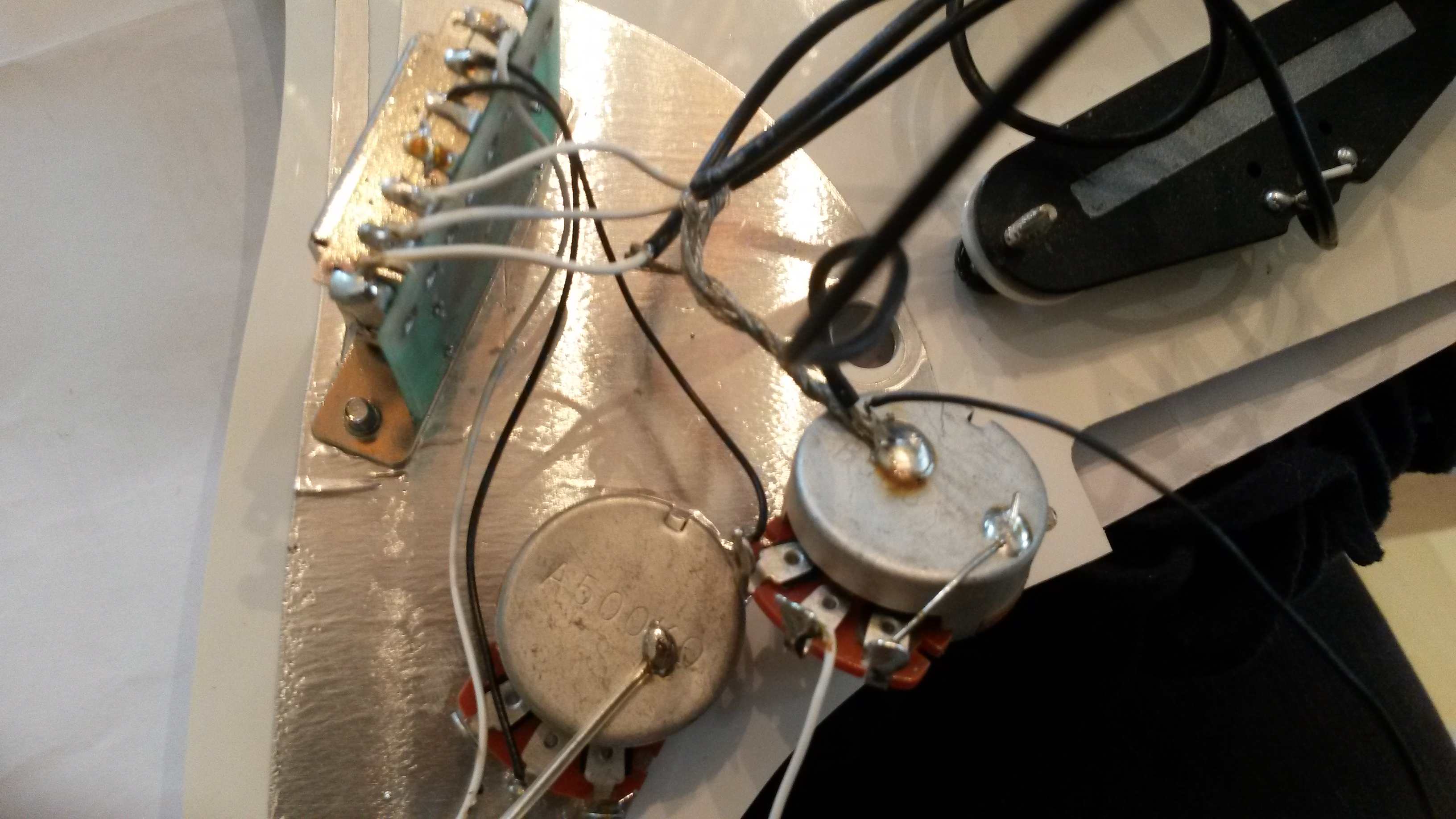

Die Elektronik wurde insofern ausgetauscht, dass ich einen Göldo 5-Way Switch einbaute, neue 250k log. Potis und eine Switchcraft Buchse einbaute.

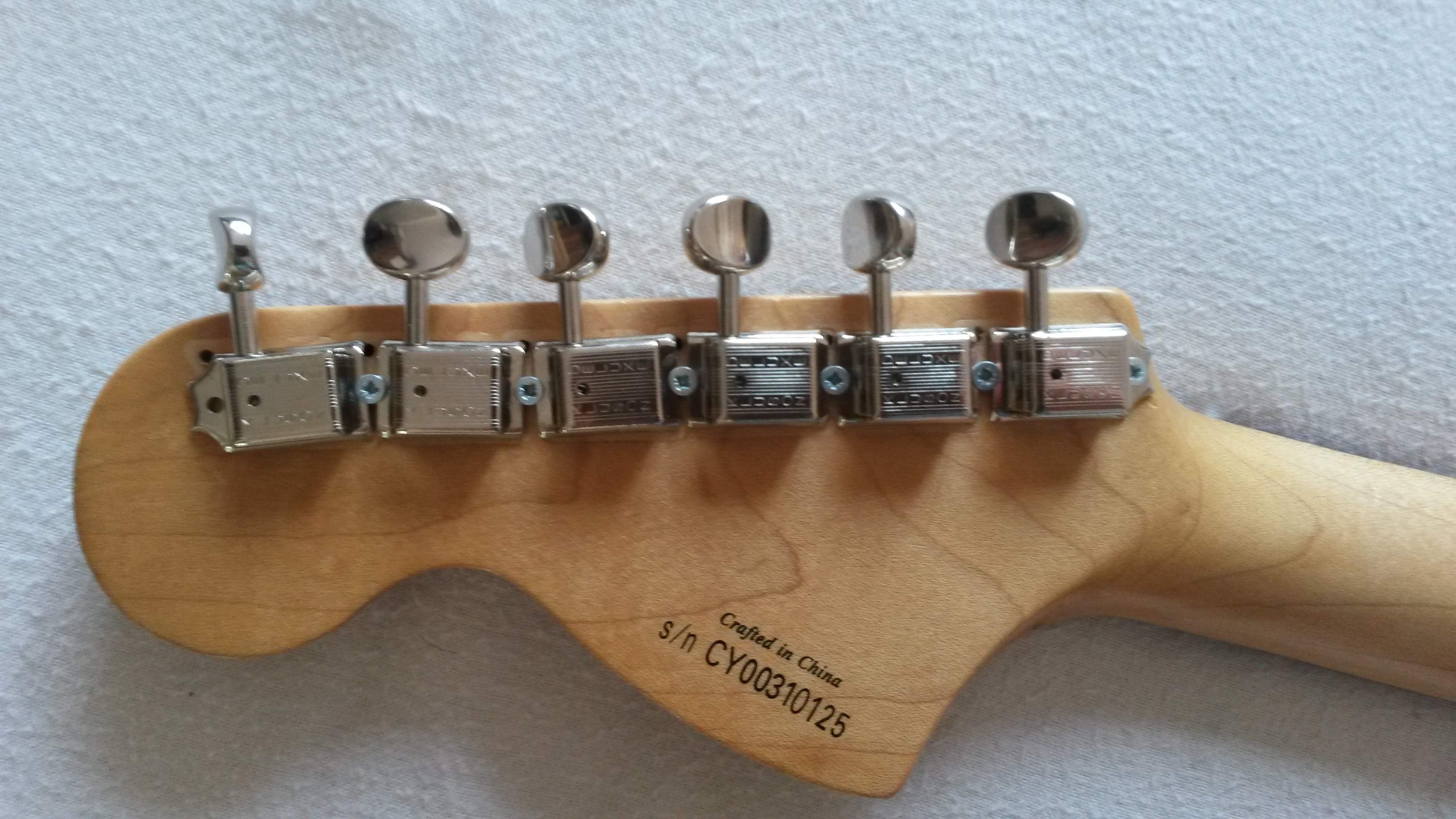

Neue Tuner hat die Strat auch bekommen (Kluson Vintage Style) und Roller-String-Guides von Göldo.

Alles in allem habe ich für die Strat nun etwas weniger als für eine neue Affinity bezahlt. Dafür aber direkt mit neuer Elektronik und Tunern.

Bin soweit zufrieden. Jetzt werde ich die Strat dem Langzeittest unterziehen und sehen, wie sie sich schlägt .

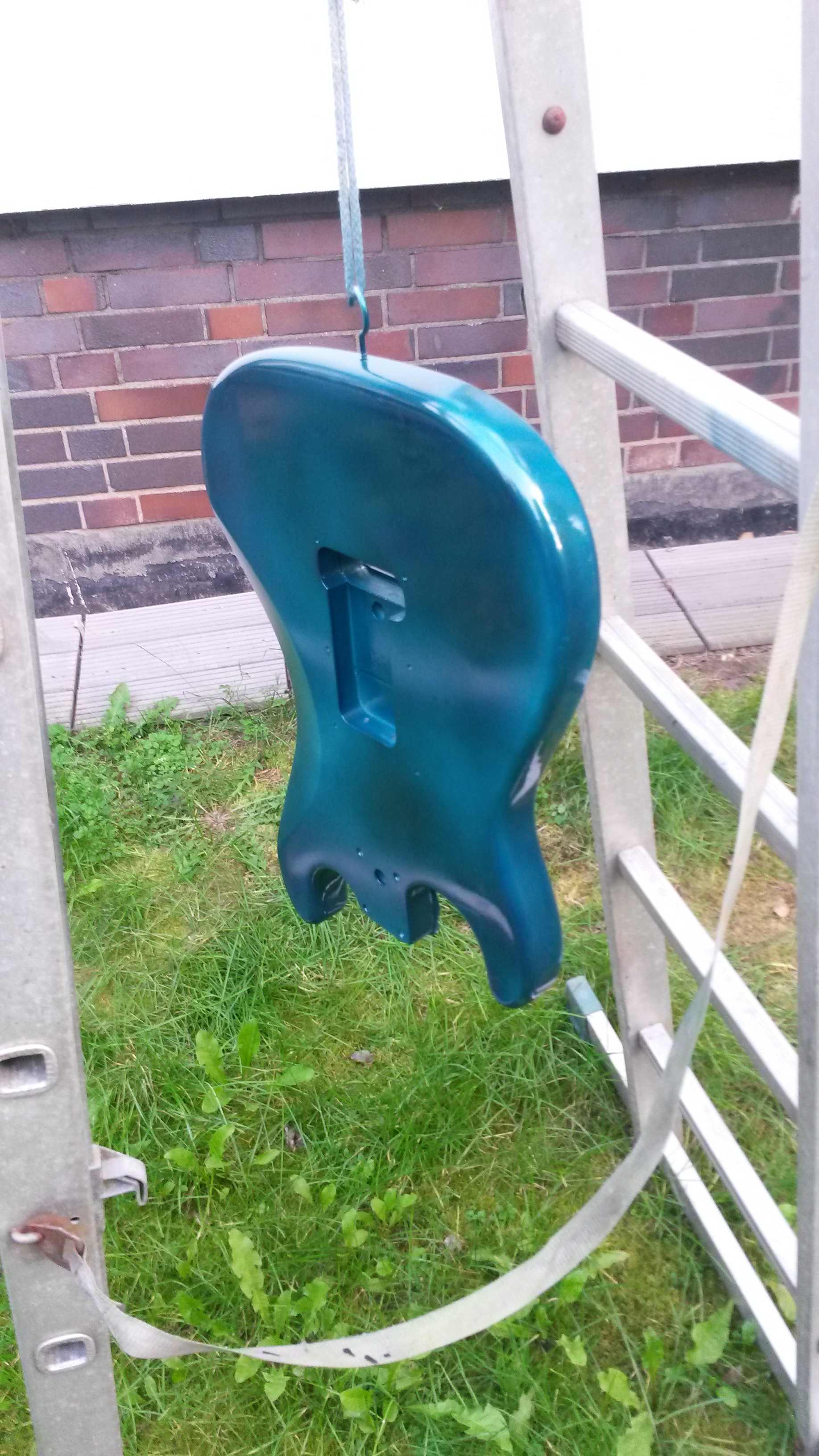

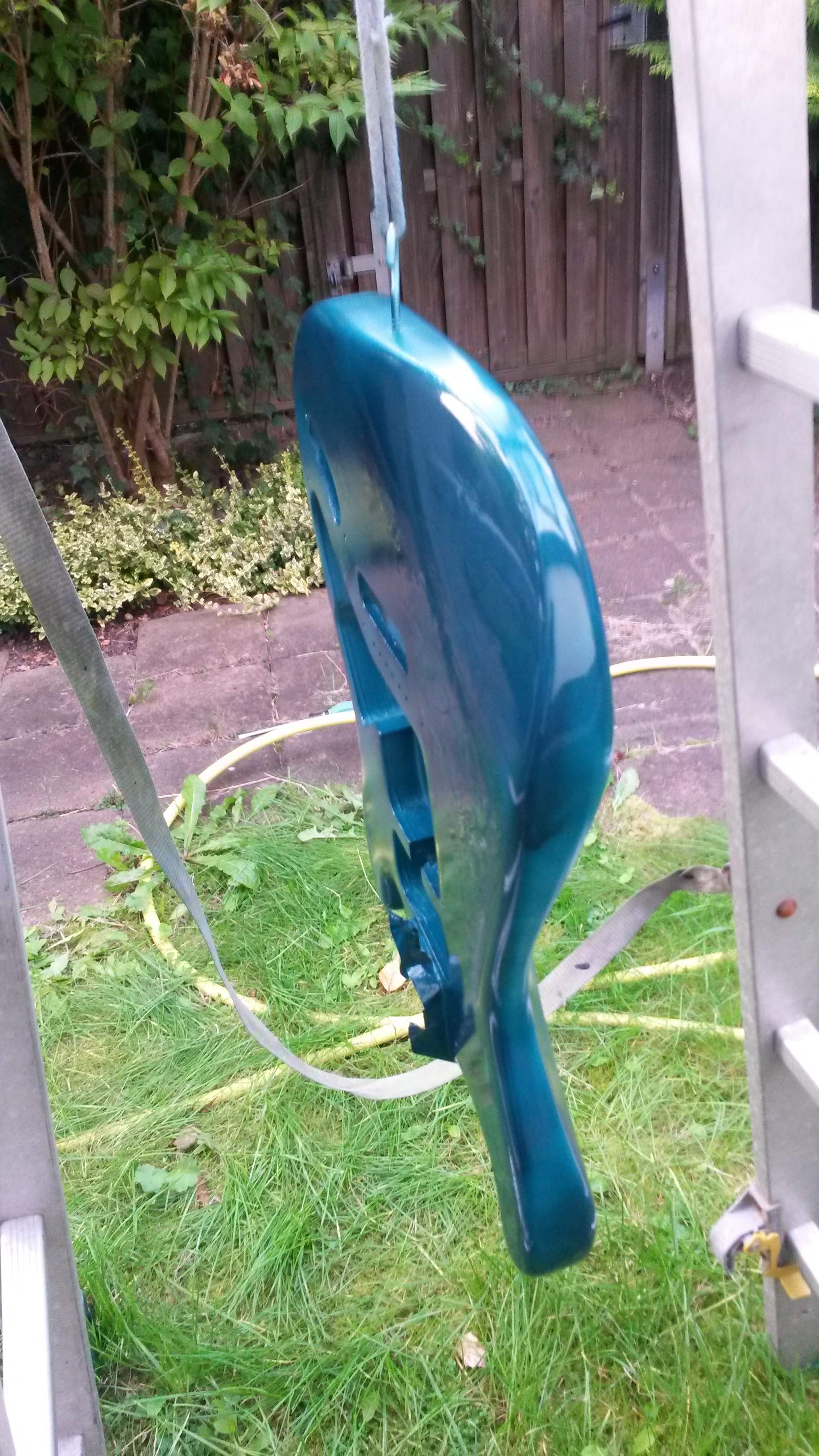

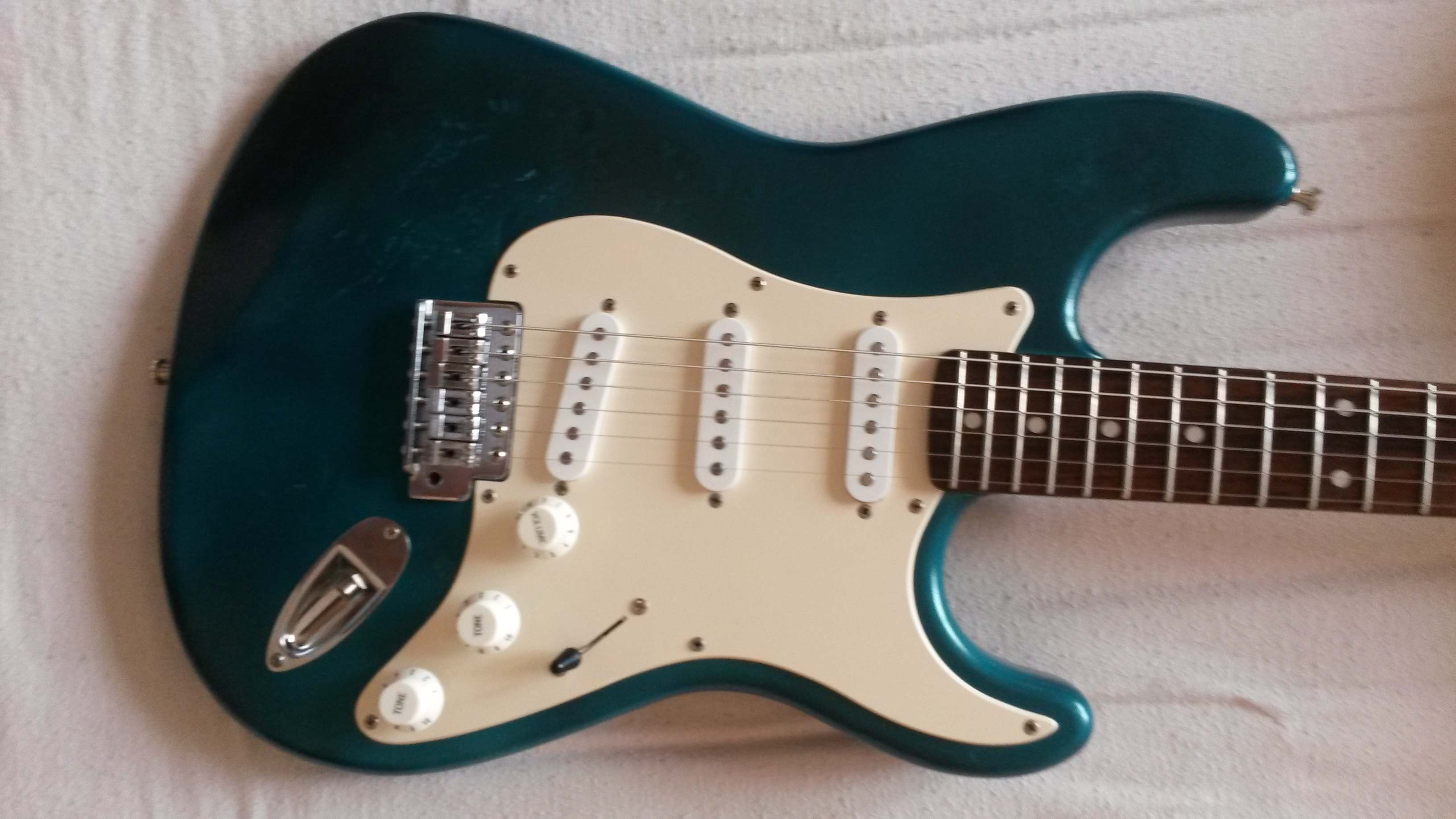

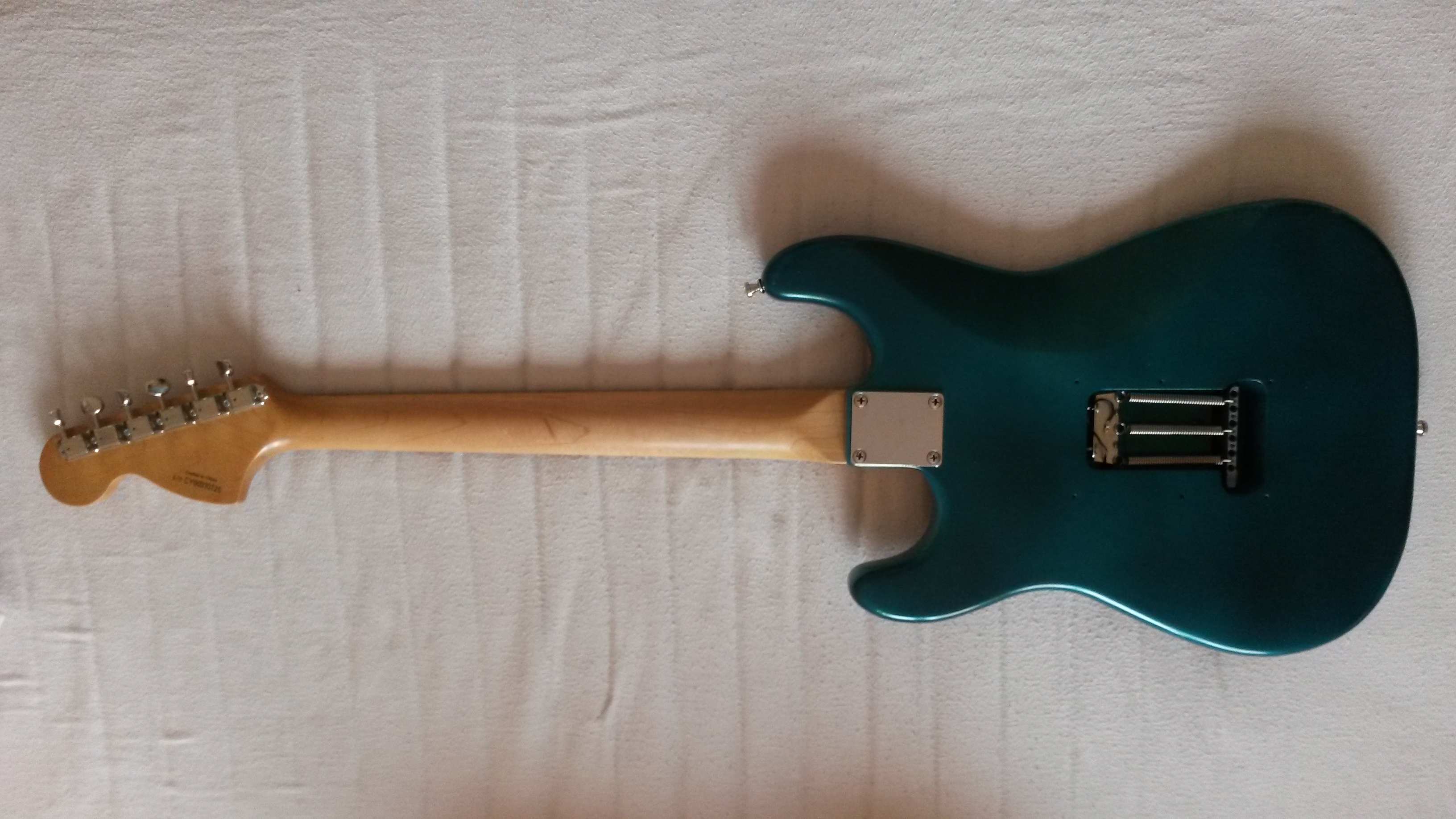

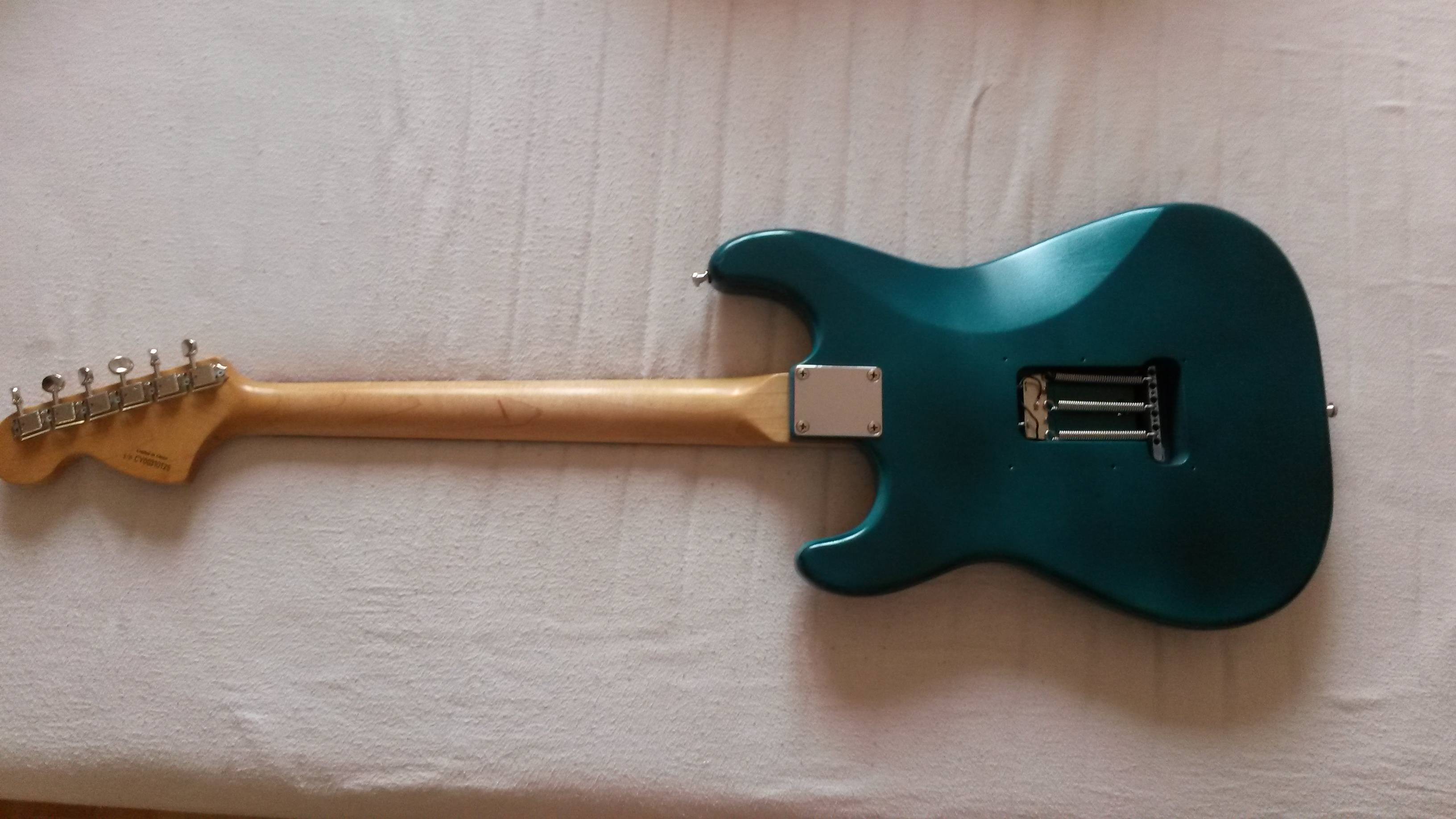

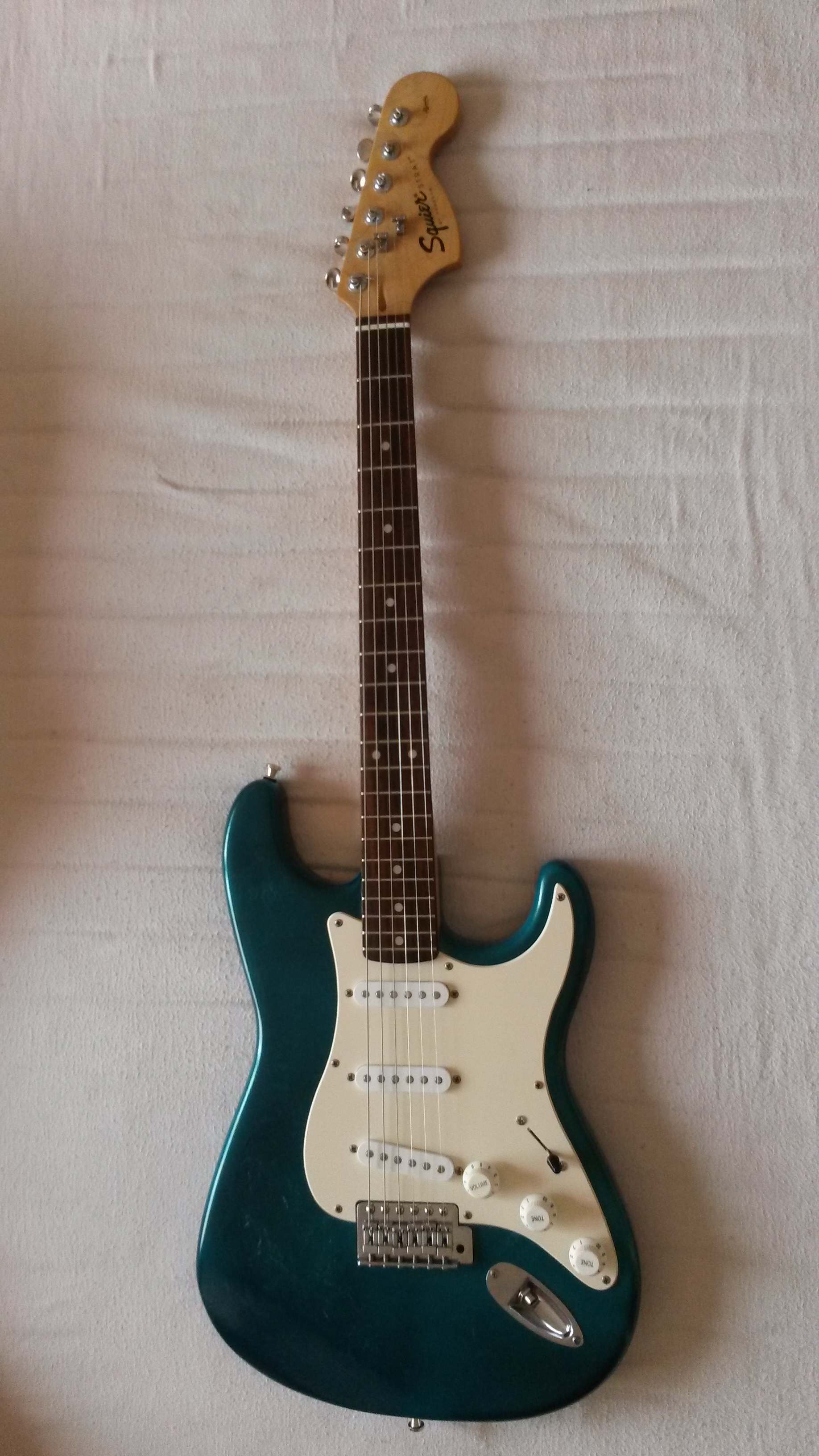

Hier sind die neuen Bilder, die den Lackier-Prozess dokumentieren.



[Jagmaster]

Hey! Sieht sehr shcick aus das metallic grün

Ich bin auch grad dabei ne billige Ibanez neu zu lackieren. Was für 2k-lack hast du genau benutzt? Und hast du darauf geachtet, dass er sich mit dem acryl-lack verträgt?



[IcyMcToe]

Habe einen von Dupli-Color genommen. Denn hatte ich auch damals bei einem ES-Projekt genutzt. Der macht keine Probleme.
Die Ordernummer (unten auf der Dose) lautet: 191695
Is aber ganz normaler 2-Schicht Klarlack von Dupli-Color.

Die Metallic Farbe ist ebenfalls von Dupli-Color. Keinerlei Probleme

P.s: Heute kommen wahrscheinlich die neuen Pickups rein.
Habe mir Wilkinson Vintage Sixties Pickups betsellt. Mal sehen was die so drauf haben



[IcyMcToe]

Habe jetzt auch die Pickups, Wilkinson WMVS "Vintage Sixties" in der Keramik Version, in die Strat eingebaut.
Einen ausführlicheren Test mit A/B Vergleich zwischen Stock- und Wilkinson-Pu's findet ihr hier:

https://www.musiker-board.de/thread...xties-mwvs-review-vs-squier-stock-pus.588264/



[govnor]

Sehr schönes und mit kleinem Budget realisiertes Projekt. So was liebe ich ....



[IcyMcToe]

So...schon was länger her...aber kleines Update:

Die Umsetzung der Lackierung, die in den bisherigen Post beschrieben wurde, hat mich inzwischen nicht mehr angesprochen. Die Farbe finde ich gut, aber das mit den "Macken" im Lack hat mich gestört. Außerdem war die Gitarre nicht wirklich gut eingestellt.

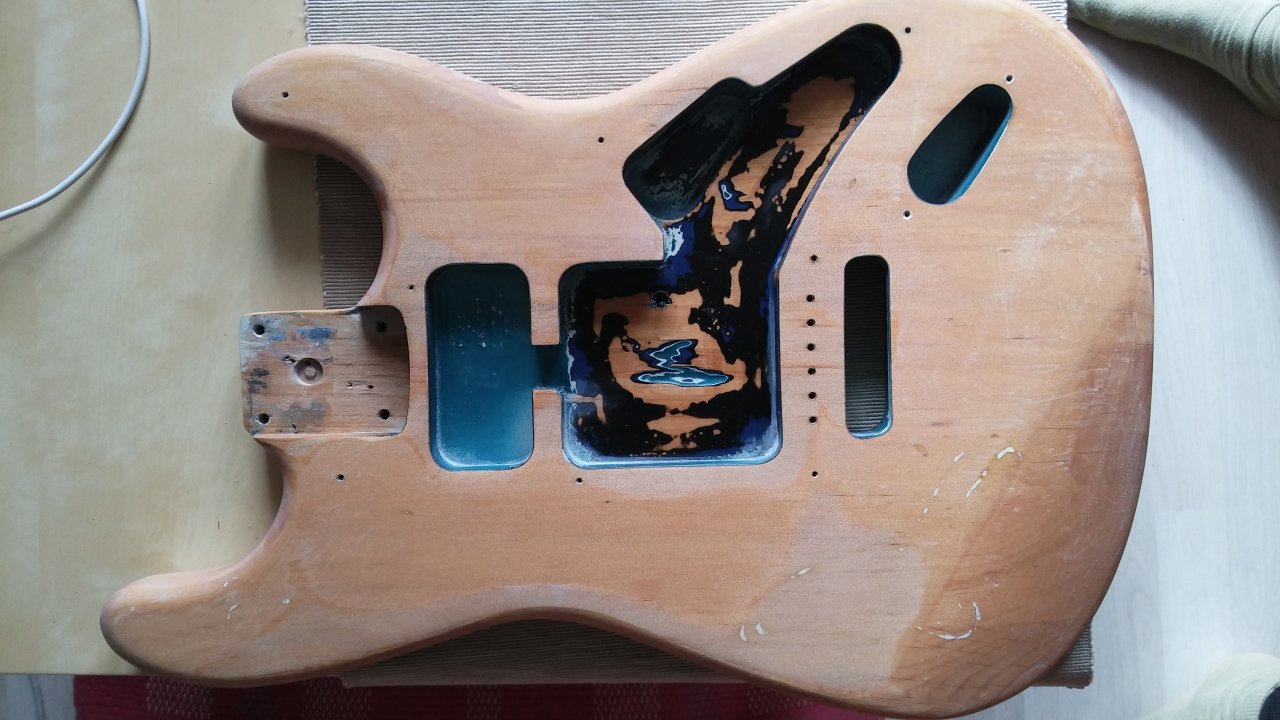

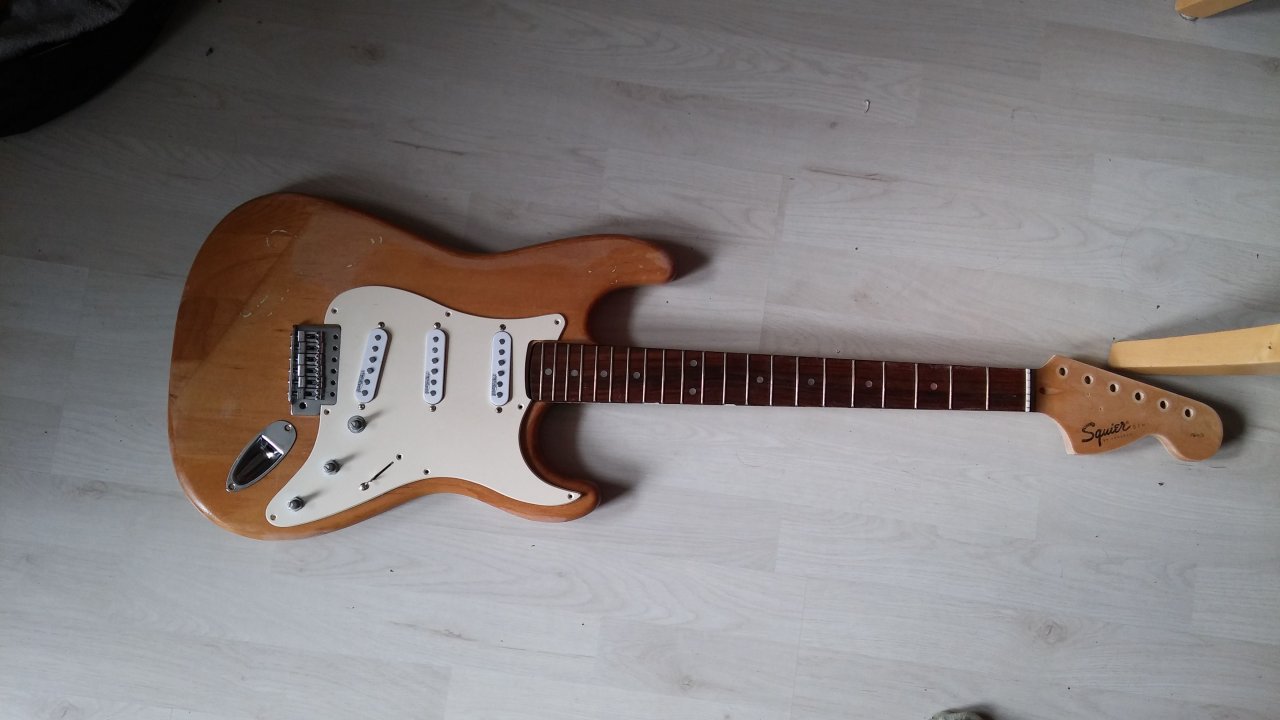

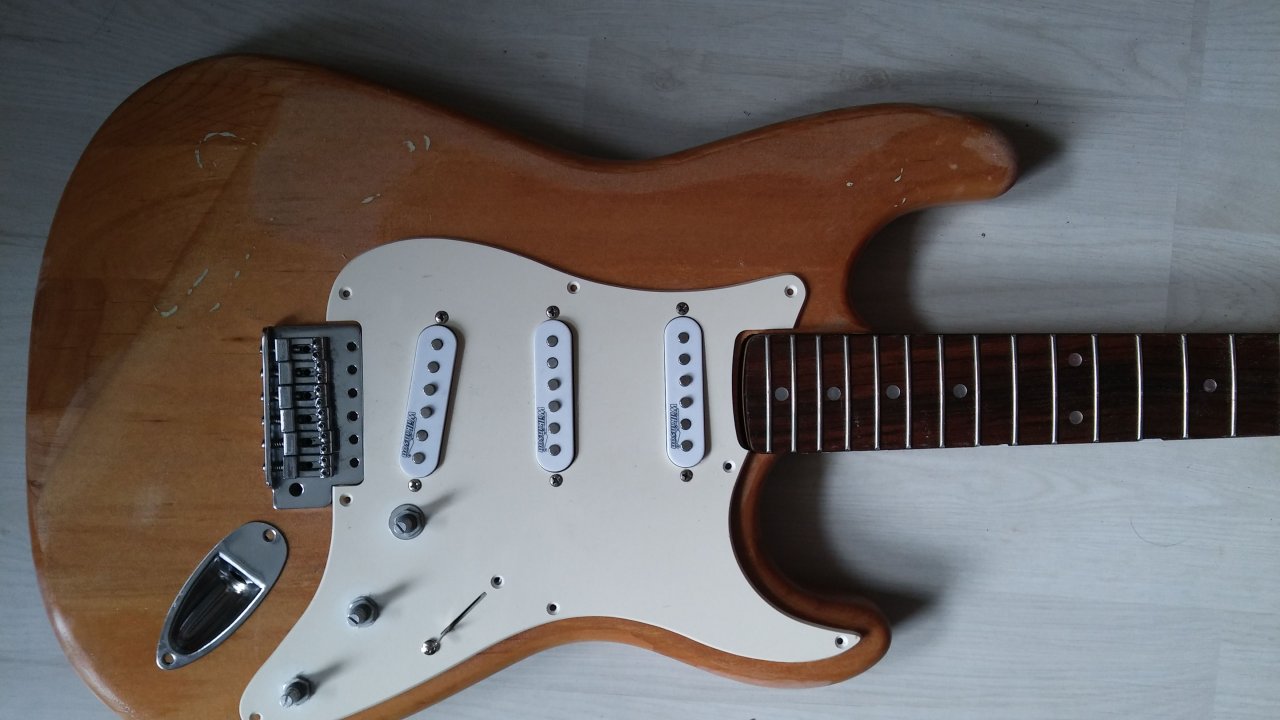

Daher habe ich mich nochmals an die Gitarre gewagt und die Strat nochmals bearbeitet....aber seht selbst.

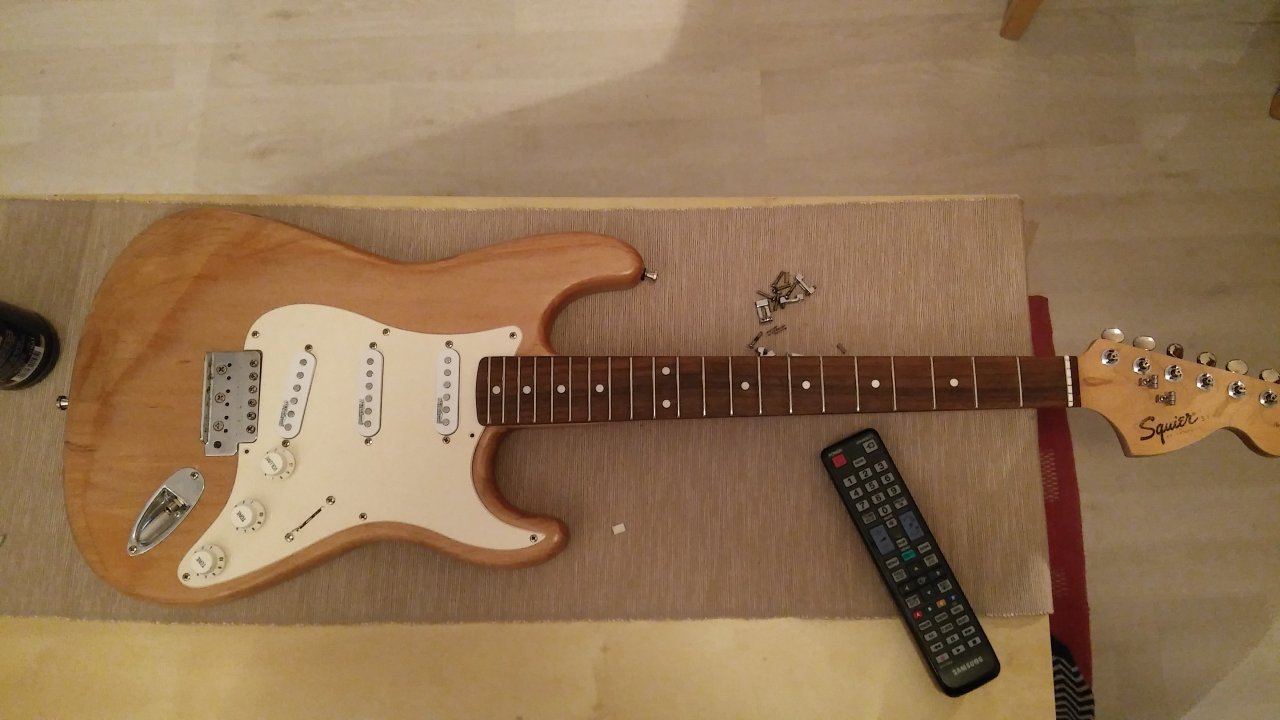

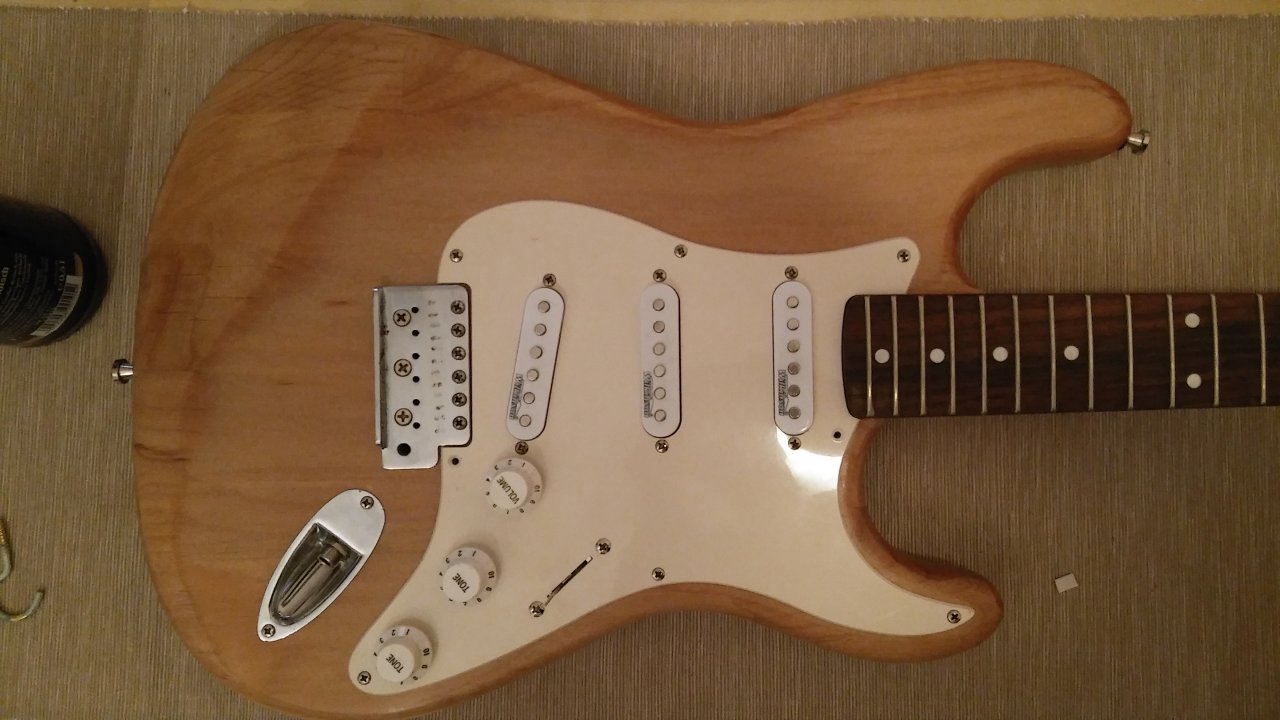

Finde die Optik, dafür das das Holz nicht das schickste ist, eigentlich ganz cool.

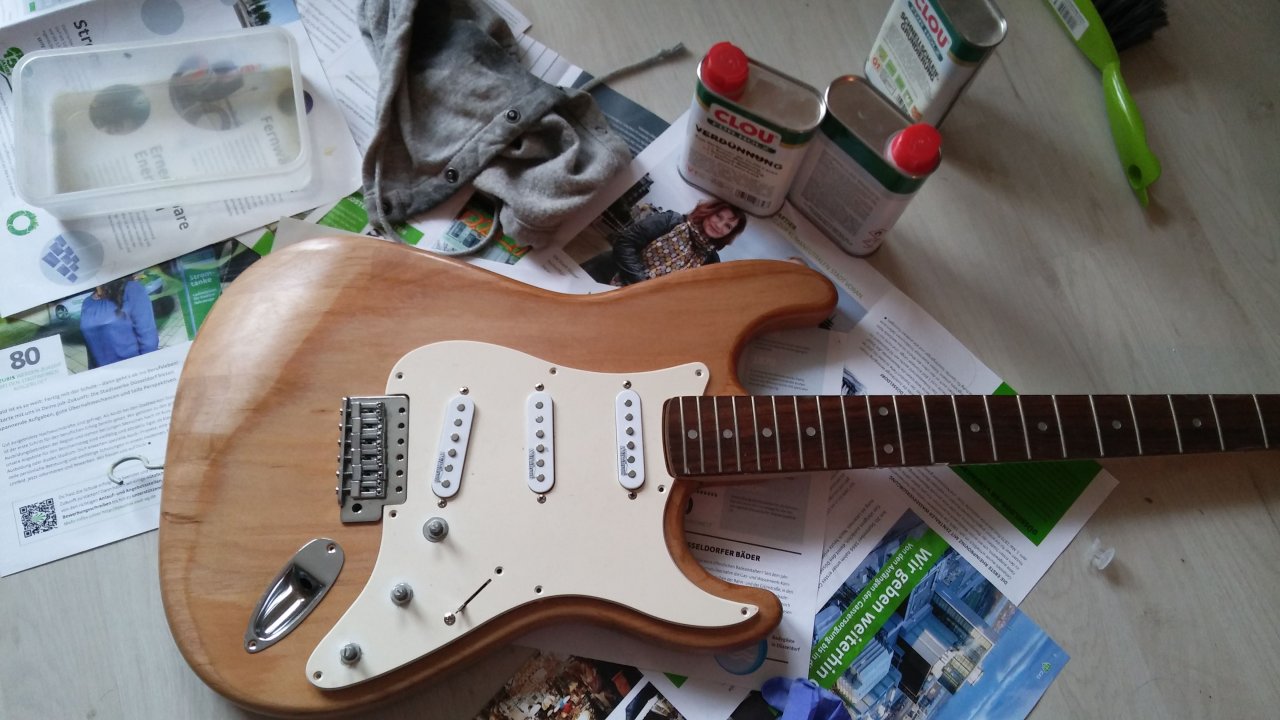

Versiegelt habe ich die Gitarre mit der "Ballenmattierung" von Clou.
Mit gefällt das unlackierte Gefühl....den Hals habe ich auch ein wenig bearbeitet und abgeschliffen.

Fühlt sich gut an.


Jetzt muss ich nur noch die Elektronik hinbekommen..es will einfach kein Sound aus der Strat ertönen.



[Walterix]

Sieht richtig gut aus, gefällt mir besser, als die erste Lackierung. Schönes Teilchen.
Pickups wären bei meiner Squier Standard Stratocaster nach Mechaniken, Brücke, Saitenniederhalter, Metallblock, Göldo Back Box das nächste, aber dazu muss ich sie erstmal gegen eine andere Strat mit besseren PU s testen, ob sich das lohnt.



[stoffl.s]

Sieht gut aus! Und wenn kein Ton rauskommt, dann einfach komplett neu verlöten, ist ja kein Riesenaufwand.



[IcyMcToe]

Die Elektronik habe ich gestern tatsächlich neu verlötet…aber vielleicht habe ich auch einen Fehler gemacht.

Bin ehrlich gesagt nich wirklich schlau geworden welches Wiring das "richtige" ist. Brauche jetzt keine speziellen mods sodern einfach ein "standard wiring" für SSS Strats. 1x Volume 2x Tone … falls einer da eine Übersicht hat würde ich mich freuen.

Habe jetzt nach diesem hier gelötet…

https://docs.google.com/gview?embed...-content/uploads/2016/05/3S_5W_1VppENB_2T.pdf



[IcyMcToe]

Habe gerade nochmals gelötet…nach diesem Muster hier…"Vintage Wirering"




Jetzt habe ich aber das problem das nur auf Position 2+4 was kommt…der Rest ist "tot". Auch komisch ist das der Sound bei Volumen Setting 9-10 weg ist und nur darunter etwas kommt



[stoffl.s]

Hat der Volumepoti einen Widerstand, wenn du ihn ganz aufdrehst? Könnte dann ein No-Load Poti sein, die eignen sich nicht für Volume.
Stell doch mal Photos von der Verdrahtung ein, vielleicht fällt uns was auf.



[IcyMcToe]

Werde später mal ein Foto Posten...sieht aber schrecklich aus was ich da gemacht habe
Was vor allem daran liegt das ich damals schon viel verdadelt habe...da hätte ich nur eine lötpistole die sehr grob war.

Das mit dem poti ist komisch, da es vorher ja alles mal funktioniert hatte. Wollte durch das neuverlöten lediglich " aufräumen" da ich jetzt ne lötstation habe und es schöner machen wollte. Habe mich dann gestern spontan für ein Vintage wirering entschieden....Konsequenz die oben beschriebenen Probleme.



[AndiMandi]

Server,

Seymour Du Cannes hat eine recht große Dattenbank mit Verkabelunagen. Kannst ja mal schauen, ob du da was passendes findest

Hier zu. B für klassisch SSS mit einmal Volumen und zweimal Tone (kannst bei dem Dropdownmenü noch verschieden Optionen wählen. Push/Pull Poti uns sowas ^^)
http://www.seymourduncan.com/wiring...middle-s,bridge-s,1-volume,2-tone,5-way-blade

LG Andi



[IcyMcToe]

Danke dir AndiMandi…

das Schema hatte ich schon mal genutzt…da kam gar nichts raus.
Was aber bestimmt nicht am Schema sondern an meiner Umsetzung lag
