Hallo miteinander,

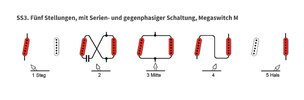

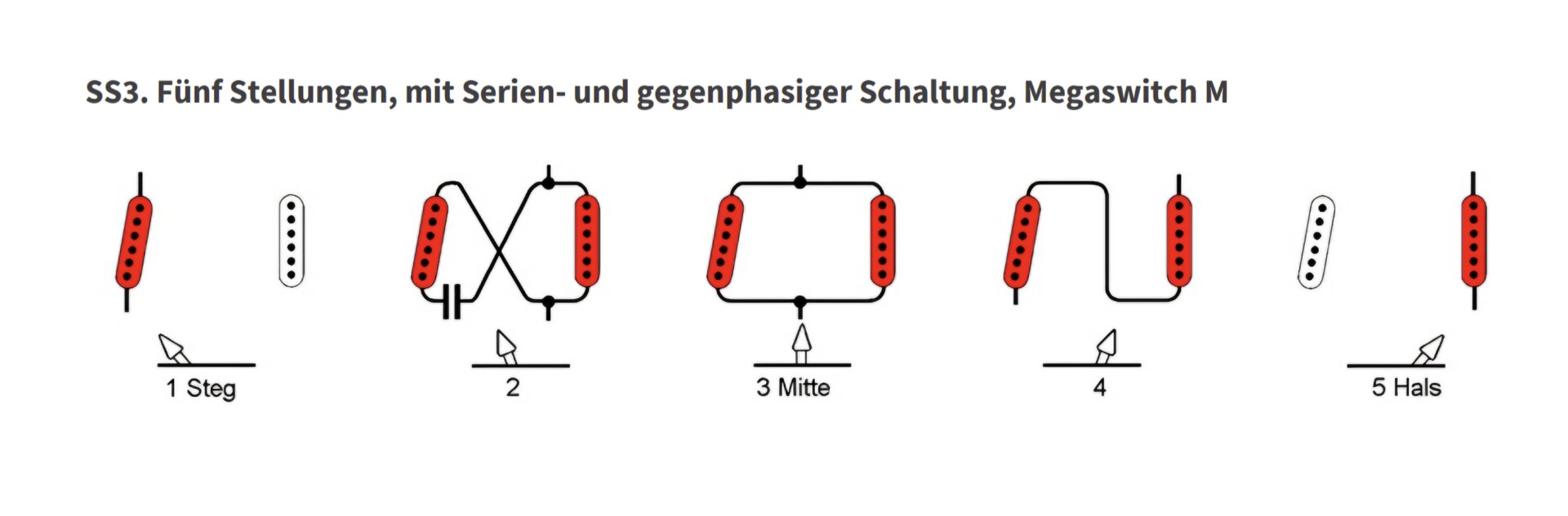

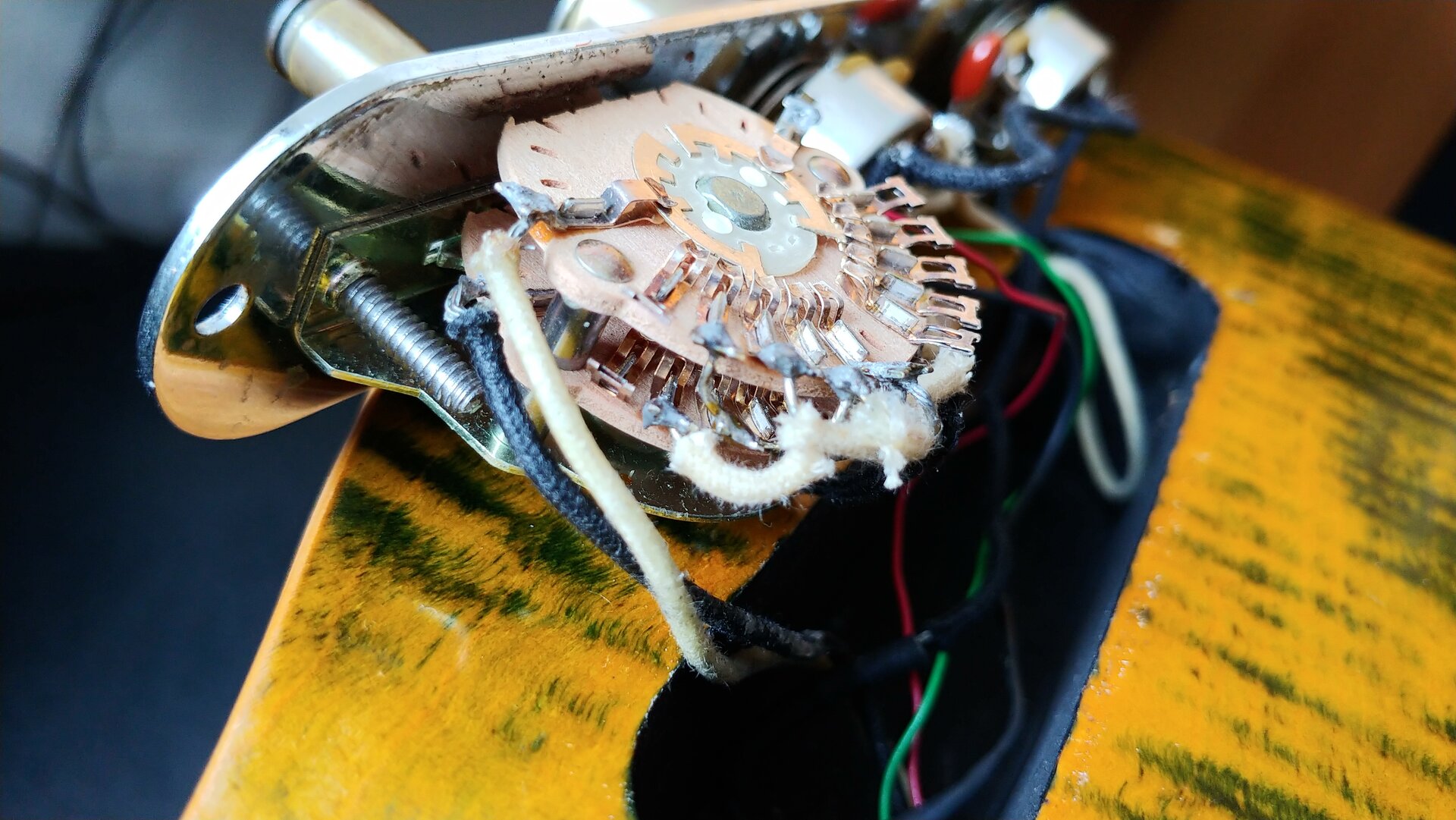

meine Tele hat einen 5 Wege Superswitch eingebaut. Pos 1, 3 und 5 bieten die üblichen 3 Sounds. Pos 2 liefert Neck u. Steg out of Phase parallel, Pos. 4 Neck u. Steg seriell. Großartig welche Sound-Vielfalt mit nur zwei Singlecoils möglich ist.

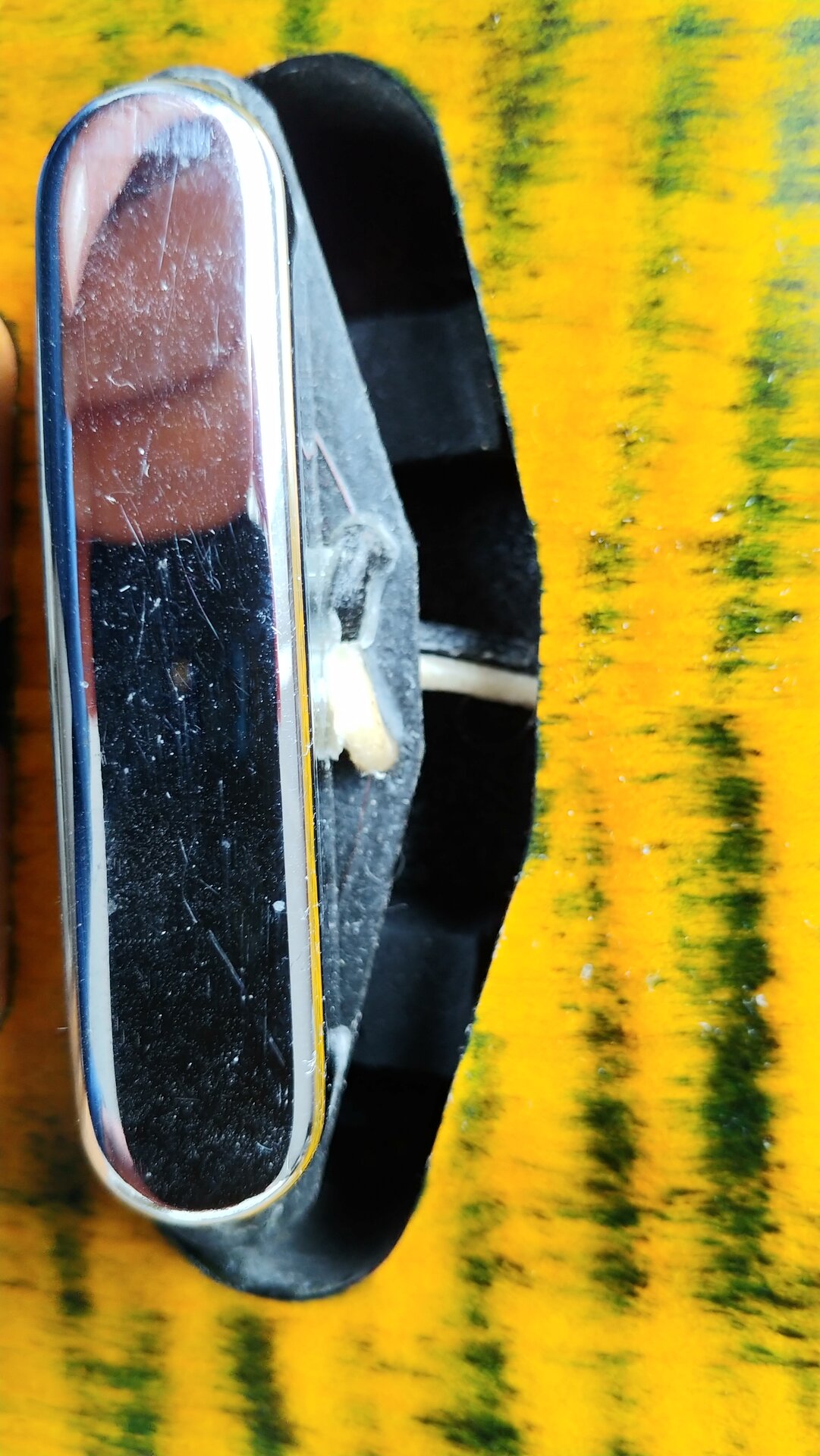

Etwas stimmt aber bei meiner Gitarre nicht: Wenn ich die Metallkappe des Neckpickups berühre brummt es laut. Wahrscheinlich verursacht durch einen fehlerhaften Anschluss dieser Kappe. Ich will der Sache auf den Grund gehen und die Verdrahtung mit den folgenden Schaltungsbildern vergleichen.
Ich hatte erst gemeint die Schaltbilder seien unterschiedlich, deshalb dieser Beitrag. Dem ist aber nicht so. Das hat sich also erledigt. Aber vlt. ist die Schaltung für jemanden interessant.

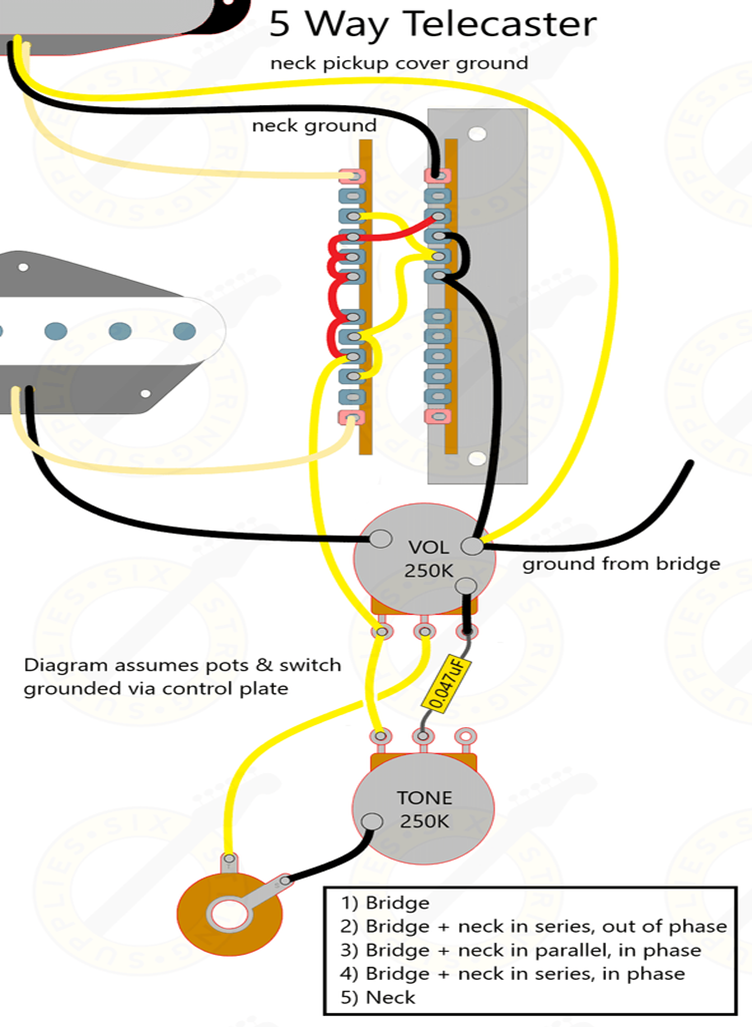

5 Way Telecaster Super Switch Wiring — Six String Supplies

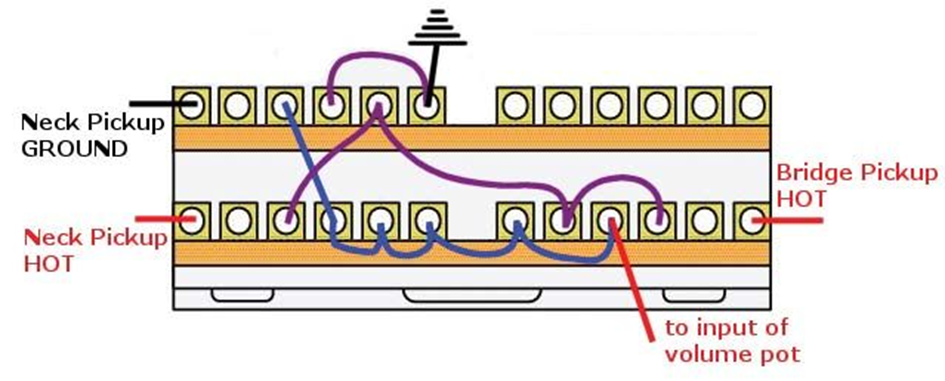

Rock the 5-Tone Tele - Premier Guitar
meine Tele hat einen 5 Wege Superswitch eingebaut. Pos 1, 3 und 5 bieten die üblichen 3 Sounds. Pos 2 liefert Neck u. Steg out of Phase parallel, Pos. 4 Neck u. Steg seriell. Großartig welche Sound-Vielfalt mit nur zwei Singlecoils möglich ist.
Etwas stimmt aber bei meiner Gitarre nicht: Wenn ich die Metallkappe des Neckpickups berühre brummt es laut. Wahrscheinlich verursacht durch einen fehlerhaften Anschluss dieser Kappe. Ich will der Sache auf den Grund gehen und die Verdrahtung mit den folgenden Schaltungsbildern vergleichen.
Ich hatte erst gemeint die Schaltbilder seien unterschiedlich, deshalb dieser Beitrag. Dem ist aber nicht so. Das hat sich also erledigt. Aber vlt. ist die Schaltung für jemanden interessant.
5 Way Telecaster Super Switch Wiring — Six String Supplies
Rock the 5-Tone Tele - Premier Guitar
Grund: Korrektur
Zuletzt bearbeitet:

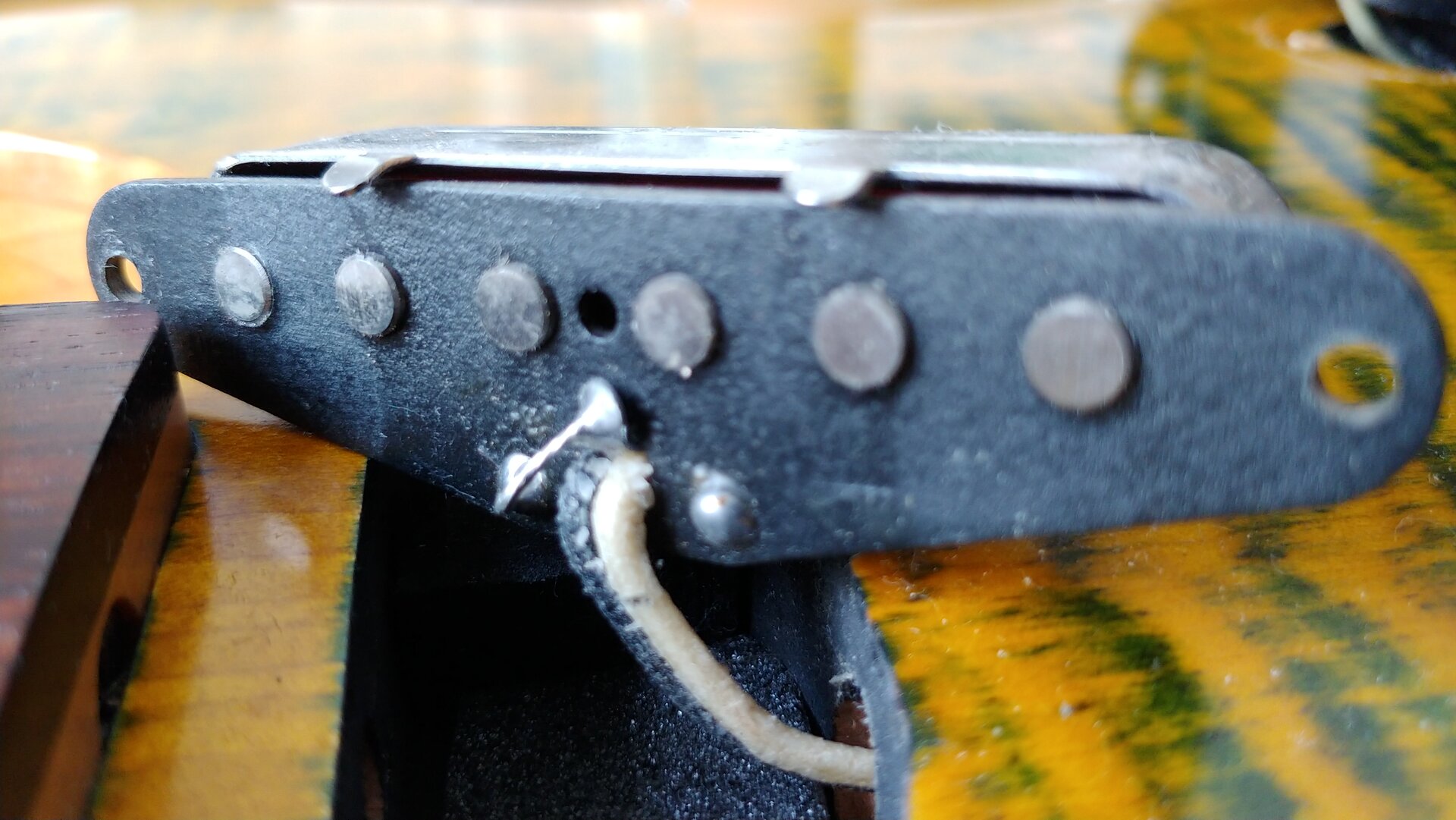

Die Kappe muss bei der Reihenschaltung an Masse liegen.
