Strat wiring mit S1 und 5 way super switches

[kokomiko]

Hallo,
hat jemand eventuell ein Wiring diagram für eine normale Strat (SSS mit jeweils 2 anschlüssen an den PU).
Wollte einen S1 und den 5 way super switch einsetzen um in etwa folgende Setups zu erreichen:

S-1 Switch Up (Off ) (normal strat setting)
--------------------
neck
neck+middle (parallel)
middle
middle+bridge (parallel)
bridge

s-1 switch down (on)
-----------------------
neck + middle series
middle + bridige series
all three pu series
all three parallel
bridge + neck parallel

Falls Jemand da was hat, wäre super.
danke



[Blazer81]

Hallo,
Du wirst wohl einen Mega-Switch M brauchen, das ist ein Fünfwegschalter mit 4 Ebenen. Die Varianten mit allen 3 Tonabnehmern wirst Du meiner Meinung nach aber auch damit nicht hinkriegen.
Schau mal in diesen Thread, da gibt es mehrere Schaltungsbeispiele in Deiner Richtung und auch Soundfiles:
https://www.musiker-board.de/threads/strat-s-s-s-mit-seriell-parallel-schaltung-verständnisfrage.500344/



[gmc]

das wird schon recht unübersichtlich ;-)

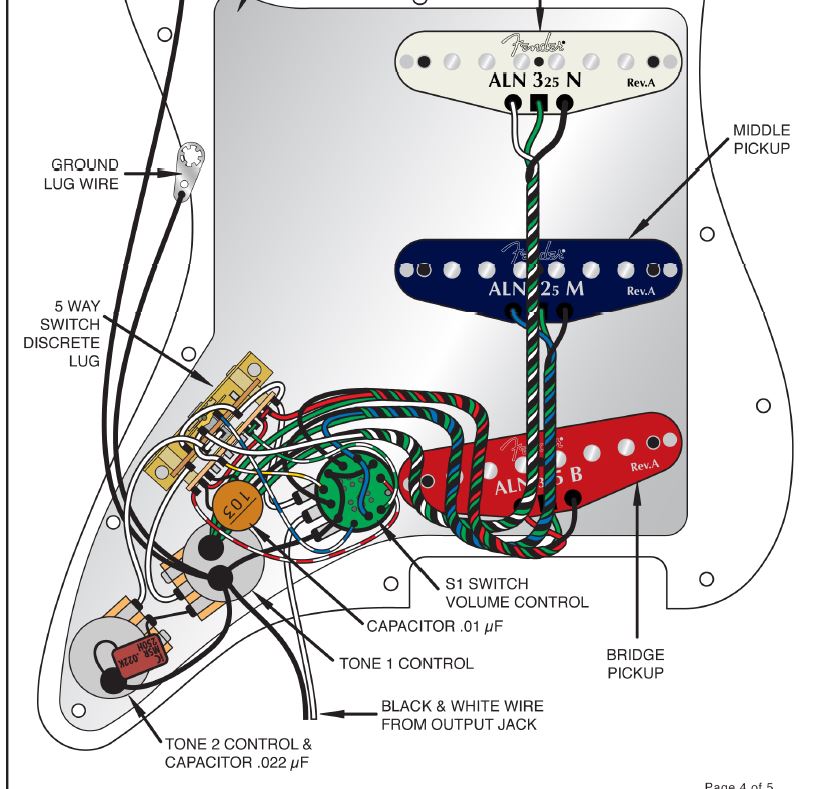

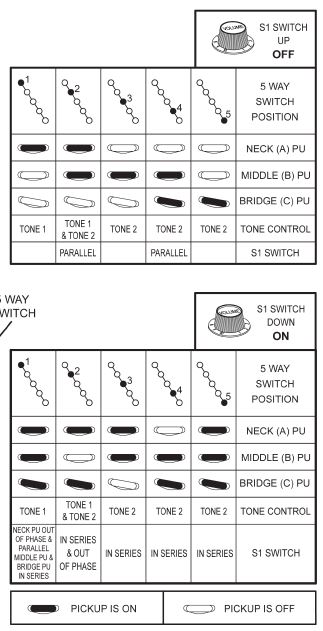

Hier mal die meiner American Deluxe, kommt in etwa hin, alle 3 parallel geht nicht, alle 3 seriell geht, siehe Schaltoptionen.

--- Beiträge wurden zusammengefasst ---
gibts im Fender Support Bereich übrigens für alle Modelle ...
