Tele mit 1 SC + 1 HB mit 4 Way schalter

[Apfelsch0rle]

Als Bridge PU dient ein normaler Single coil und der Neck soll ein Barfuss HB werden.
Ist es möglich mit o.g. Bauteilen eine Schaltung zu verbauen die so funktionieren kann:

1. Bridge PU (single coil)
2. Bridge SC + Neck SC in Series
3. Bridge SC + Neck HB in Series
4. Neck HB

Ist das überhaupt realisierbar? Zur Not habe ich auch noch ein Push Pull Poti über. Hoffe ihr könnt mir helfen?

Gruß



[hansg]

Das sollte schon funktionieren.
Was hast du denn genau für einen 4 Way Schalter?
Wieviele Schaltebenen hat der? Zwei vermutlich?

Gruss
Hans



[jojo84]

Mir ist kein 4-Wege Schalter bekannt, der diese Schaltmöglichkeit bringt. Die einzige Möglichkeit, die mir dazu einfällt
wäre:
Standard-3-Wegeschalter plus zusätzlich ein Push-Pull um den HB zu splitten.
www.guitarelectronics.com <-- hier findest du alles an Schaltplänen was du brauchst.
Beachte, dass für das was du haben möchtest (du willst ja in der Mittelstellung seriell haben und nicht parallel)
der 3-Wege Pickup Wahlschalter so konfiguriert werden muss, als wäre es ein
Schalter für SouthTap-HB-NorthTap. Der Bridge-PU ist dann quasi South, der PU am Hals entspricht
North (wird vorher eventuell gesplittet) und die HB-Stellung entspricht der Mittelstellung.

MFG
Jojo



[Statler]

Ist bei Humbucker+Sinclegoil in Reihe nicht der totale Mumpf vorprogrammiert?



[hansg]

Mir ist kein 4-Wege Schalter bekannt, der diese Schaltmöglichkeit bringt.

Hmm, warum sollte dass denn mit einem Standard 4 Wege Schalter nicht funktionieren?

Gruss
Hans



[Chris-K]

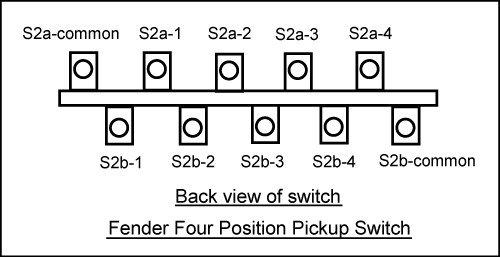

Der 4-Weg-Switch ist im Endeffekt ein Fender 3-Way-Lever-Switch, nur mit einer Position und einem Pin pro Ebene mehr.
Ergo besitzt er 2 Ebenen.

Siehe auch dieses Bild:

Grüße, Kumpfi.



[hansg]

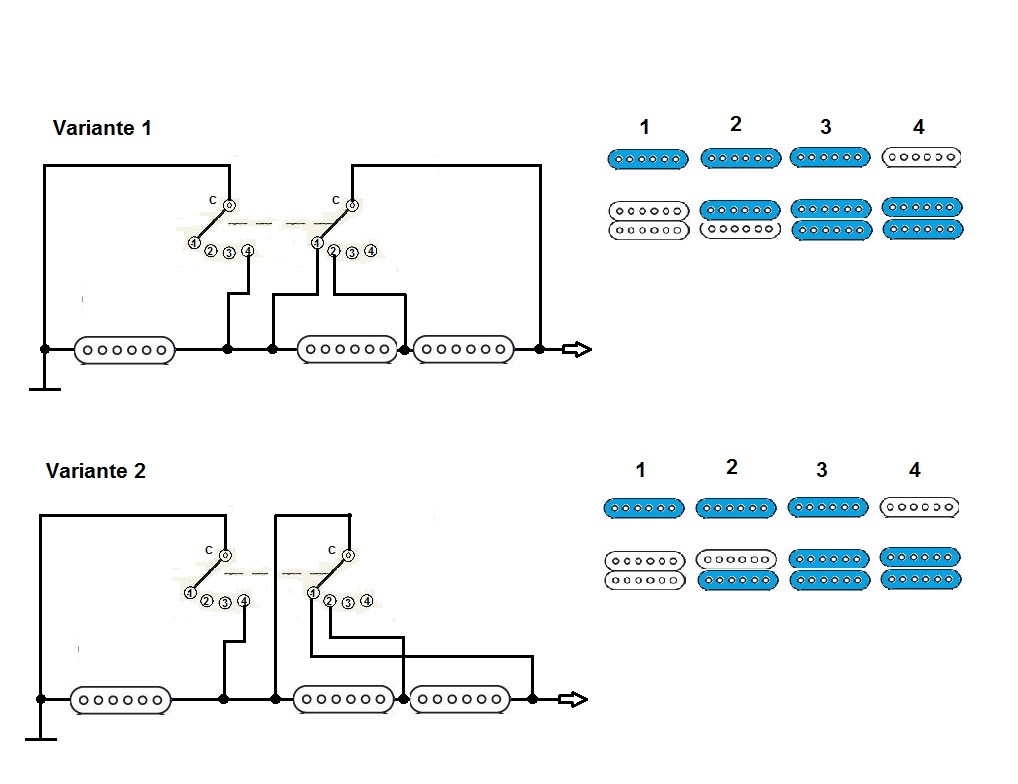

Mit einem Schalter mit zwei Ebenen läßt sich die Schaltung eigentlich ganz einfach aufbauen.
Wobei aber ein 5-Way Switch bei dem auch eine Parallelschaltung der PUs dabei ist evtl. zweckmäßiger wäre.

Gruss
Hans
