Hallo,

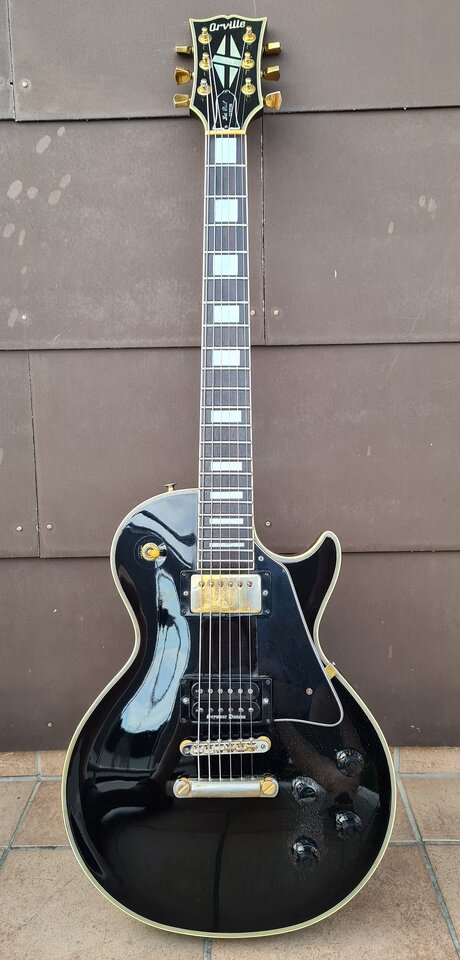

meine schöne schwarze Orville Les Paul Custom:

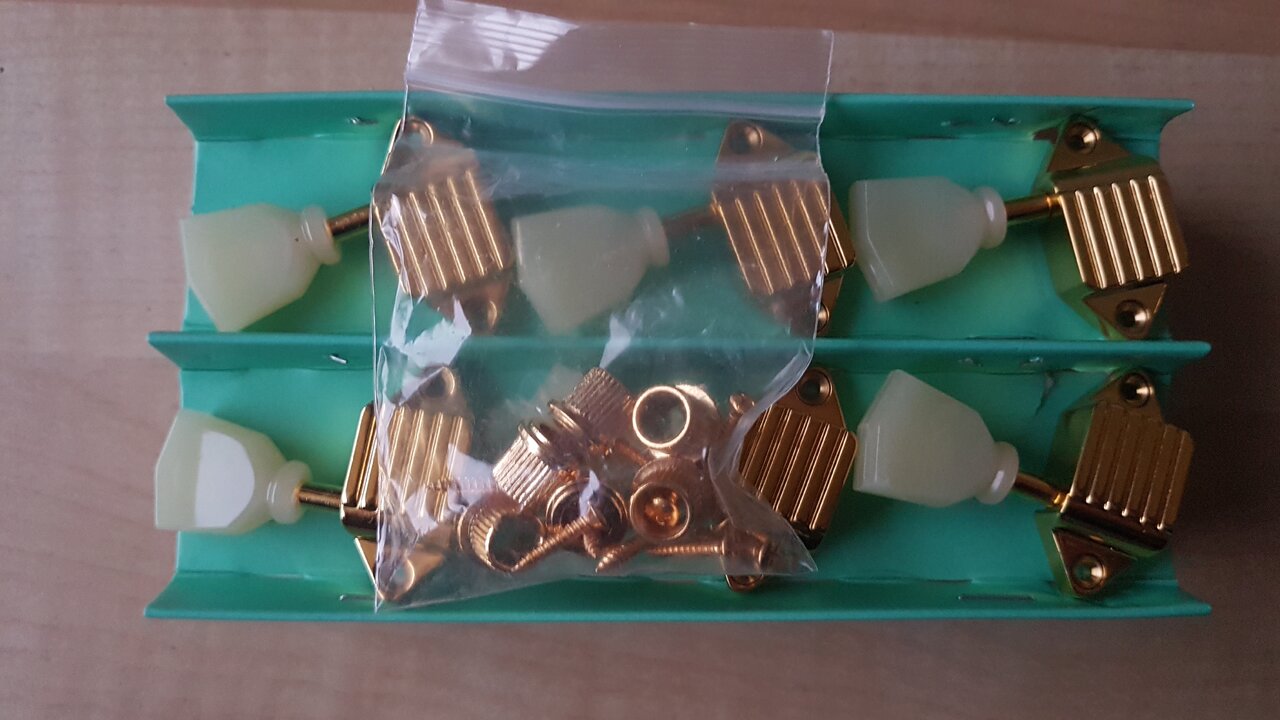

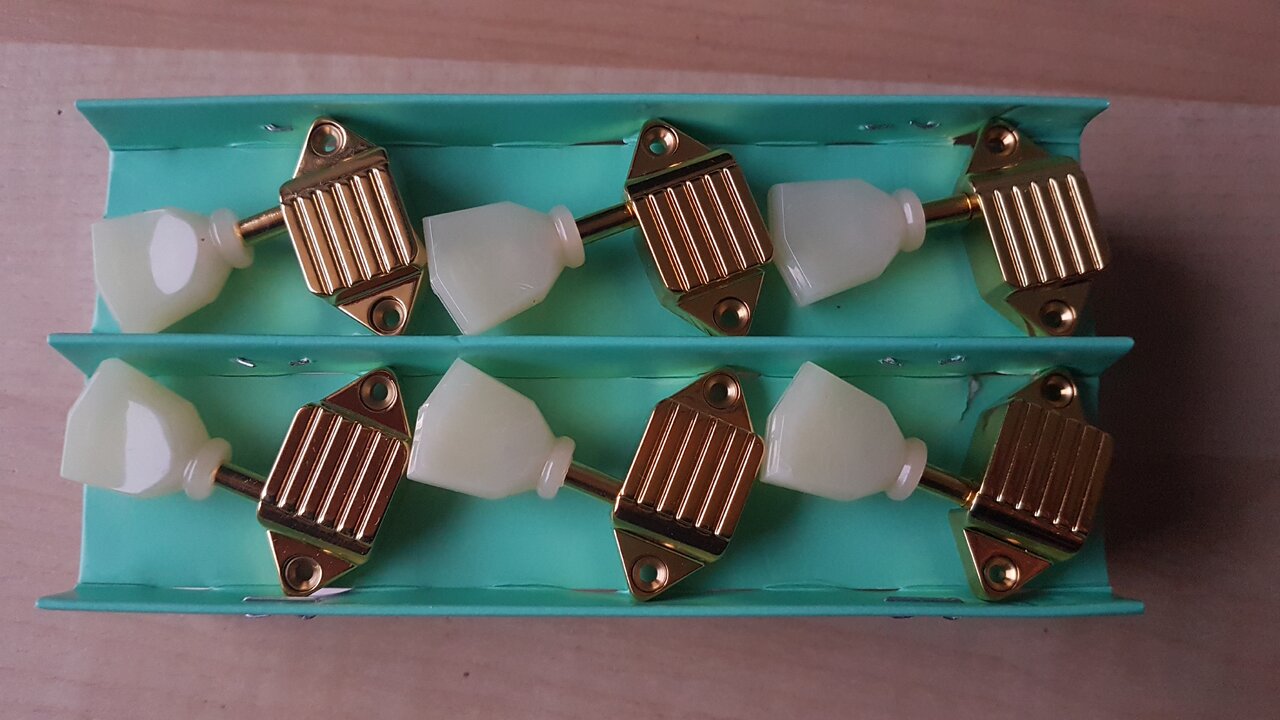

wollte ich von Grover Rotomatic auf Kluson Waffleback Tuner umrüsten:

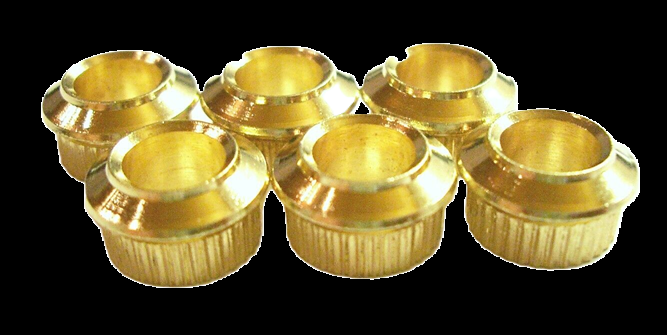

Wie Ihr bestimmt wisst, benötigt die Kopfplatte für die Installation der Grover einen Bohrung mit einem Durchmesser von 10 mm. Die Hülsen der Kluson sind jedoch nur für 8 mm Bohrungen vorgesehen. Es gibt auch entsprechende Adapterhülsen, die hierfür verwendet werden können:

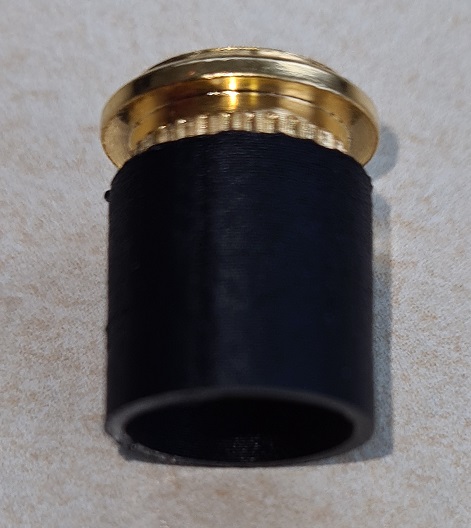

Diese nutzte ich auch bei meiner Orville. So weit, so gut. Allerdings stelle ich nach Saitenaufzug und stimmen fest, dass die Hülse in Richtung Body kippten. D.h. von der Tiefe her reichen sie nicht aus, um dem Saitenzug standzuhalten. Ich überlegte mir, wie ich das wohl ändern könnte, denn es sieht einfach unschön aus. Mit irgendwas umwickeln, Isolierband o.ä. war nicht zielführend. Weiter wollte ich mir über solche Lösungen keine Gedanken machen. Vielmehr kam ich auf die Idee, mir eine Hilfshülse für die originalen Hülsen (die tiefer ausgeführt sind) zu drucken. Diese 3D-Hülse stülpte ich dann über die eigentliche:

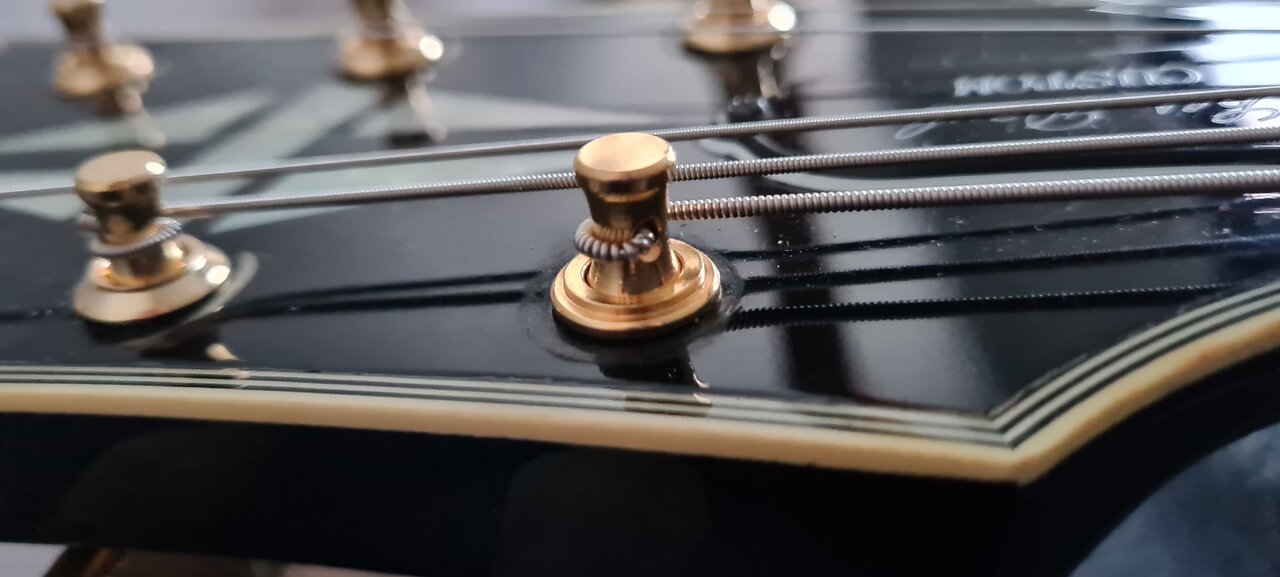

bis zu deren unteren Rand (also weiter, wie auf meinem Foto zu sehen). Ergebnis, die Hülsen rasteten förmlich in der Kopfplatte ein. Tuner installiert, Saite aufgezogen und auf Stimmung gebracht, verschieben sich die Hülsen nun nicht mehr:
Hülsenkombi unter der E-Saite zu sehen.
Für die Hilfshülse verwendete ich folgende Abmessungen:
meine schöne schwarze Orville Les Paul Custom:
wollte ich von Grover Rotomatic auf Kluson Waffleback Tuner umrüsten:
Wie Ihr bestimmt wisst, benötigt die Kopfplatte für die Installation der Grover einen Bohrung mit einem Durchmesser von 10 mm. Die Hülsen der Kluson sind jedoch nur für 8 mm Bohrungen vorgesehen. Es gibt auch entsprechende Adapterhülsen, die hierfür verwendet werden können:
Diese nutzte ich auch bei meiner Orville. So weit, so gut. Allerdings stelle ich nach Saitenaufzug und stimmen fest, dass die Hülse in Richtung Body kippten. D.h. von der Tiefe her reichen sie nicht aus, um dem Saitenzug standzuhalten. Ich überlegte mir, wie ich das wohl ändern könnte, denn es sieht einfach unschön aus. Mit irgendwas umwickeln, Isolierband o.ä. war nicht zielführend. Weiter wollte ich mir über solche Lösungen keine Gedanken machen. Vielmehr kam ich auf die Idee, mir eine Hilfshülse für die originalen Hülsen (die tiefer ausgeführt sind) zu drucken. Diese 3D-Hülse stülpte ich dann über die eigentliche:
bis zu deren unteren Rand (also weiter, wie auf meinem Foto zu sehen). Ergebnis, die Hülsen rasteten förmlich in der Kopfplatte ein. Tuner installiert, Saite aufgezogen und auf Stimmung gebracht, verschieben sich die Hülsen nun nicht mehr:
Hülsenkombi unter der E-Saite zu sehen.
Für die Hilfshülse verwendete ich folgende Abmessungen:
- Innendurchmesser 9 mm
- Außendurchmesser 10,1 mm
- Länge 10 mm (damit ist sie ein wenig länger, als die eigentliche Hülse)
