Verkabelung Ibanez MTM-2 & Schaller PUs

[-rhysk-]

Hallo liebe Community!

Vorweg gleich die Info, dass ich keinerlei Threads zu meinem
Problem bzw. zu meinem Vorhaben gefunden habe.

Nun zu meinem Anliegen:

Ich habe eine MTM2 Gitarre von Ibanez und möchte gerne meine
Schaller Hot Stuff sowie den Golden 50th Humbucker einbaun.

Nun finde ich keinerlei Diagramme, wo der 5-way Switch von der
Ibanez bei ist. Es gibt ähnliche aber nicht dieselben.

Nun sei noch dazu erwähnt, dass ich das erste mal einen PU
Tausch machen will und demnach nicht über superbe Kenntnisse
verfüge.

Wisst ihr, wie ich alles zu verkabeln habe? Die Codes von Schaller habe ich, sodass mir auch ein Schaltplan mit 4adrigen SD/Dimarzio PUs genügt

Ich bedanke mich einfach schonmal...

P.S.
Kann auf der Ibanez Site den link zu den "wiring diagrams" weder mit
Firefox noch mit dem IE öffnen -.-

€dit:

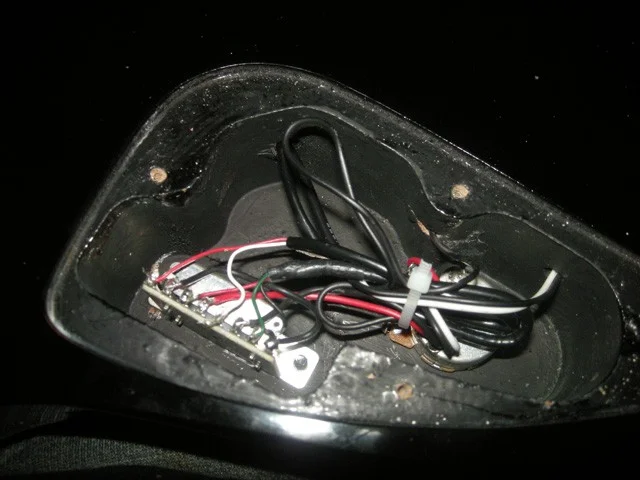

Habe zur Veranschaulichung gerade ein Bild gemacht.



[-rhysk-]

Hmm... vllt. skizzier ich einfach alles genau inkl. Farbcodes
und probier es dann auf gut Glück.



[cikl]

Deine Schaltung sollte dieser hier entsprechen: http://ibanez.com/support/wiring/S1625.gif
Ersetzt du die Farben entsprechend durch die von Schaller: http://www.stud.uni-karlsruhe.de/~utbxc/LLL/Colorcodes.htm. Dann sollte es passen. Um auf Nummer sicher zu gehen, solltest du sonst mit dem Multimeter Schalter und PUs durchmessen. Der Schalter ist kein Standardschalter und ibanezspezifisch...
