Verlängerungskabel für Emg Wiring Kit Input Jack Kabel

  • Ersteller Benjaminchf
  • Erstellt am
B
Benjaminchf
Registrierter Benutzer
Zuletzt hier
27.08.21
Registriert
21.07.21
Beiträge
19
Kekse
0
Hi,

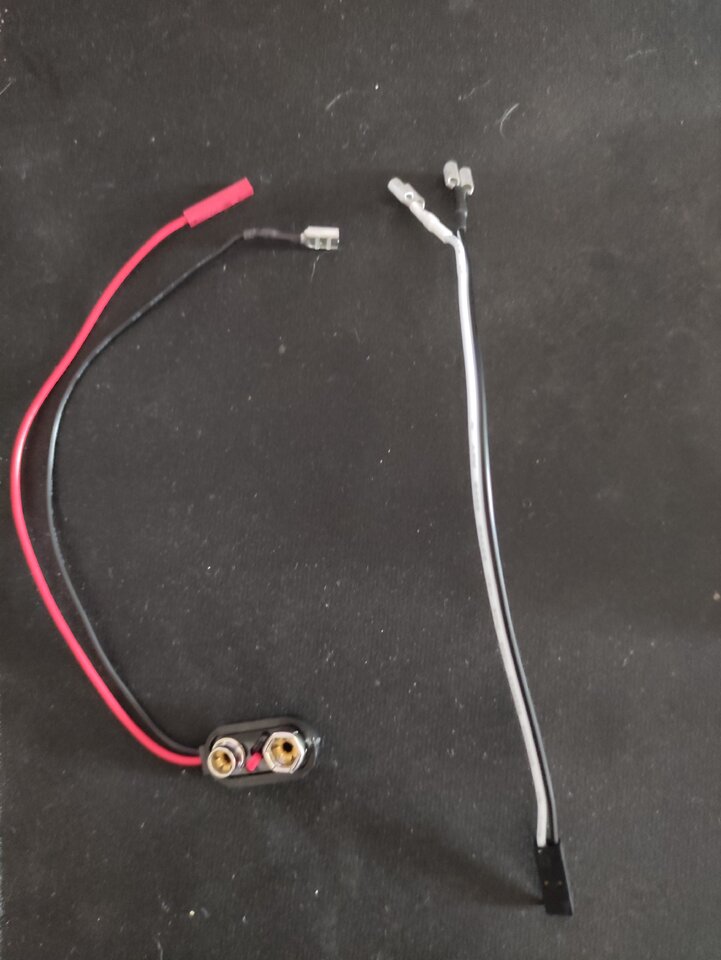

ich bin mir nicht sicher, ob es so etwas überhaupt gibt, aber existieren "Verlängerungskabel" für die drei im Screenshot dargestellten Kabel, die zum Input Jack führen? Auf der Seite von EMG kann man längere Kabel bestellen, 21 und 22 Zoll: https://www.emgpickups.com/parts/wiring-components/battery-cable.html + https://www.emgpickups.com/parts/wiring-components/output-cable.html aber 50 Dollar Versandkosten finde ich jetzt nicht so cool 😁. Ich glaube aus Deutschland bekommt man die nicht.

Ansonsten muss ich wohl mal zum Gitarrenbauer um die verlängern zu lassen. Das wurde mir bereits empfohlen, aber ich wollte mich noch einmal bezüglich anderer Optionen erkundigen.

Vielen Dank und Grüße
Benjamin

Eigenschaft


Anhänge

  • 1628069565585.jpg
    73,3 KB · Aufrufe: 48
cosmodog
cosmodog
Registrierter Benutzer
Zuletzt hier
17.09.21
Registriert
04.03.08
Beiträge
1.690
Kekse
15.434
Ort
bei Hannover
Hi, meine neuen Turnschuhe sind im Karton aufgegangen. Gibt es irgendwo Schnürsenkel, bei denen das Schleifchen schon drin ist?
Sonst muss ich wohl zum Schuhmacher, bevor ich wieder Sport machen kann.

BTT: Hast Du wirklich kein Stück Litze, um das zu verlängern? Die Kabelschuhe sehen aus wie aus dem Kfz-Bedarf. Frag da doch mal nach.

  • Gefällt mir
Reaktionen: 1 Benutzer
PhilFromFrance
PhilFromFrance
Registrierter Benutzer
Zuletzt hier
17.09.21
Registriert
03.07.09
Beiträge
156
Kekse
45
Ort
Kassel
Miss am besten mal bei den bestehenden Kabeln nach, welchen Querschnitt die haben. Conrad ist da gut aufgestellt, auch was die Kabelschuhe und Stecker betrifft. Das kannst du genauso verlängern wie du vorgeschlagen hast. Ich würde das Kabel allerdings komplett neu machen, da jede Fügestelle prinzipiell auch eine Fehlerstelle mehr ist :cool:.

Zuletzt bearbeitet:
Myxin
Myxin
Registrierter Benutzer
Zuletzt hier
18.09.21
Registriert
25.07.04
Beiträge
17.838
Kekse
58.890
Ort
münchen

Das sind keine Litzen, sondern das ist Draht mit Isolierung drum.
Das bitte zu dem Zweck eher nicht kaufen.

Wenn du bei Amazon bestellen möchtest, dann das hier, das ist die Ausführung mit Litzen (ganze 40 Stränge...): https://www.amazon.de/NorthPada-Elektronik-Elektrischer-Leitungen-Verzinntes/dp/B081TXGHL6/ref=sr_1_9?__mk_de_DE=ÅMÅŽÕÑ&dchild=1&keywords=awg24&qid=1628118544&sr=8-9

Alternative:

0,25 mm²: https://www.uk-electronic.de/online...4_117&osCsid=37b6fdc7d542deec074b1f91ceb7ac83

oder wenn du es robuster magst mit 0,5 mm²: https://www.uk-electronic.de/onlineshop/index.php?cPath=367_114_115

Kannst aber auch einfach den Battery Snap abzwicken und mit dessen Anschlussliltzen die bereits vorhandenen von den EMG Steckern verlängern: https://www.uk-electronic.de/onlineshop/product_info.php?products_id=387

Beim Verbinden von zwei Litzen immer beide miteinander in Längsrichtung verdrillen, dann die Stelle verzinnen, vorher Schrumpfschlauch auf eine der Litzen schieben, damit man den danach über die betreffende Stelle schieben und festmachen kann.

Falls du ein Batteriefach, eine Halterung o.ä. brauchst, schau mal hier: http://www.banzaimusic.com/Battery-Snaps-Holders/
Kostet aber vermutlich mehr Versand als bei UK Electronik (wobei ich gar nicht weiß, ob die immer noch so günstig verschicken wie zu Uwes Zeiten).

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 1 Benutzer
B
Benjaminchf
Registrierter Benutzer
Zuletzt hier
27.08.21
Registriert
21.07.21
Beiträge
19
Kekse
0
Danke Myxin, für die hilfreiche und ausführliche Antwort!
Kann denn an eine dünne Litze eine dickere "angefügt" werden?
Bei den mickrigen Teilen fällt es mir fast schwer den Querschnitt zu messen, ich vermute mal, es sind 2mm. Ist dann wirklich die Farbe der Litzenummantelung ebenfalls relevant? Also rot mit rot verlängern und schwarz mit schwarz? Und wie wäre es dann mit dem weißen Kabel auf meinem Bild? 😁
Wie gesagt, ich kenne mich da wirklich noch gar nicht aus, habe aber jetzt schon eine sehr gute Vorstellung.

Myxin
Myxin
Registrierter Benutzer
Zuletzt hier
18.09.21
Registriert
25.07.04
Beiträge
17.838
Kekse
58.890
Ort
münchen
Kann denn an eine dünne Litze eine dickere "angefügt" werden?

Ja klar, das ist kein Problem.

Du kannst entweder die einzelnen Stränge etwas auffächern, dann ineinander zusammenschieben und außenrum verrunden - oder du lässt die Stränge beisammen, schiebst sie nebeneinander und verdrillst die dann.

Ist dann wirklich die Farbe der Litzenummantelung ebenfalls relevant? Also rot mit rot verlängern und schwarz mit schwarz?

Rein technisch gesehen ist die Farbe der Isolierung wurscht.
Es ist aber nicht besonders schlau, bei sowas z.B. ein rotes Kabel mit einem schwarzen zu verlängern. :D

  • Gefällt mir
Reaktionen: 2 Benutzer
B
Benjaminchf
Registrierter Benutzer
Zuletzt hier
27.08.21
Registriert
21.07.21
Beiträge
19
Kekse
0
super, danke dir! Das ist ja sehr günstig alles. Dann wohl lieber alles aus dem Shop und nicht von Amazon zu große Mengen. Das weiße Kabel würde ich dann wohl aber mit einer anderen Farbe aus dem Shop dort verlängern 😁
Ich denke, ich werde das mal probieren und wenns alles nicht klappt, kann ichs ja immernoch völlig zerstört zum Verlängern wegbringen. Dafür bedarf es ja wohl auch nicht eines Gitarrenbauers. Wer würde so etwas denn sonst noch machen?

Prospero
Prospero
Registrierter Benutzer
Zuletzt hier
17.09.21
Registriert
08.04.13
Beiträge
469
Kekse
3.147
Ort
In a castle made of sand
Wie von @Myxin schon geschrieben: Kneif den Battery Snap einfach direkt ab und setze an das Kabel wie beschrieben einen für 0.20€ mit Kabel dran an. Dann musst Du nur eine Position anflicken.

B
Benjaminchf
Registrierter Benutzer
Zuletzt hier
27.08.21
Registriert
21.07.21
Beiträge
19
Kekse
0
vielleicht stehe ich gerade auf dem Schlauch, das müsste dann aber insgesamt um die 50 Zentimeter Länge ergeben, weil ich es ja einmal quer durch die Gitarre "fädeln" muss und das kommt nicht hin, oder? Die anderen beiden Kabel auf dem Bild müssen ebenso in diesen Dimensionen verlängert werden. Nur das rote ist derzeit von der Länge OK.

Prospero
Prospero
Registrierter Benutzer
Zuletzt hier
17.09.21
Registriert
08.04.13
Beiträge
469
Kekse
3.147
Ort
In a castle made of sand
Ok, dann reicht es wohl leider nicht und es muss in der Tat ein Kabelstück zwischengesetzt werden.

B
Benjaminchf
Registrierter Benutzer
Zuletzt hier
27.08.21
Registriert
21.07.21
Beiträge
19
Kekse
0
ja, die Konstruktion ist schon unglücklich. Input und Elektronik liegen halt direkt "gegenüber".

B
Benjaminchf
Registrierter Benutzer
Zuletzt hier
27.08.21
Registriert
21.07.21
Beiträge
19
Kekse
0

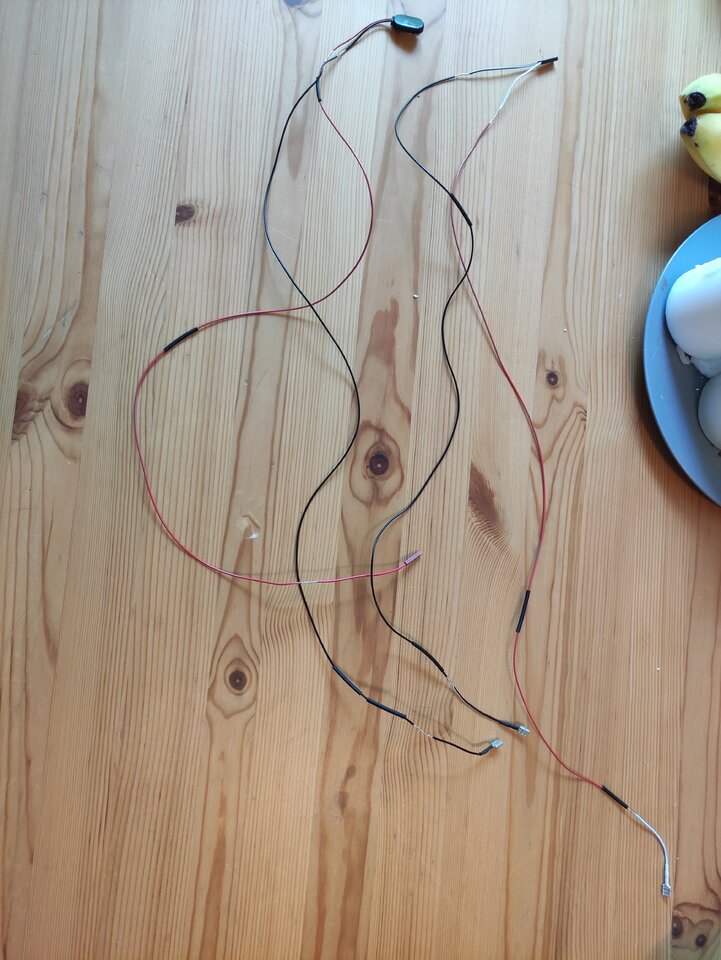

Es hat geklappt! Super, vielen dank euch noch einmal und besonders @Myxin.

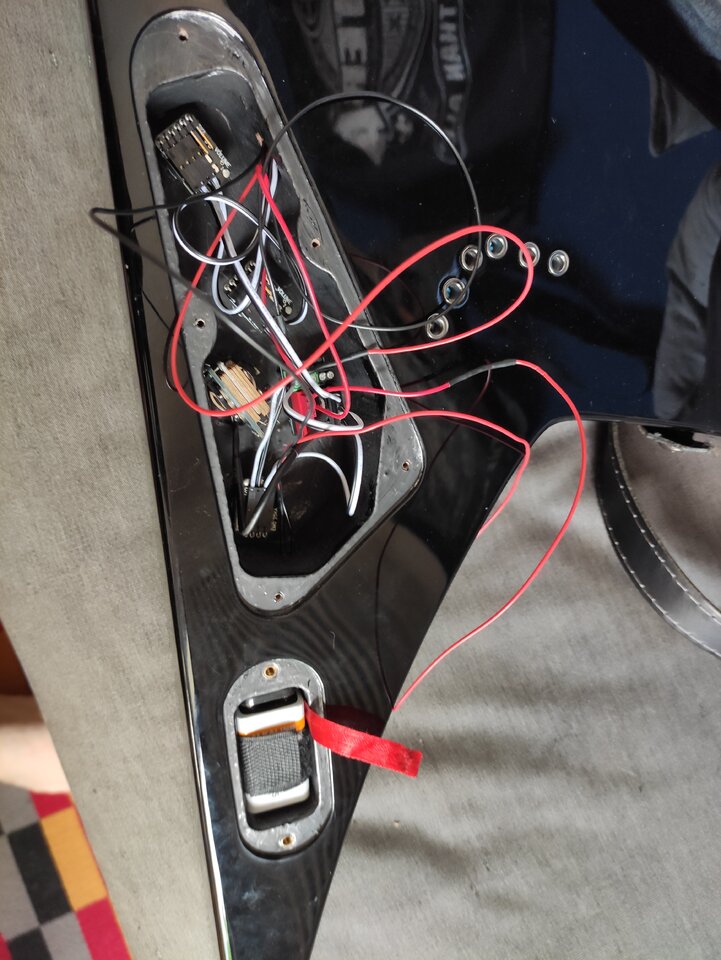

Ich habe schwachsinnigerweise das eine Batteriekabel auch verlängert, haha, aber naja ist ja egal. Ist jetzt ein ganz schöner Kabelsalat im E-Fach. Vielleicht mache ich mich dann auch irgendwann einmal daran, einen passiven Pickup zu wechseln.


Anhänge

  • 1628937020207.jpg
    120,9 KB · Aufrufe: 17
  • 1628937020201.jpg
    123,5 KB · Aufrufe: 16
