Wie Marshall 6100 Amp und Marshall 1960 Lead 4x12 verbinden und einstellen?

[Grimmrosch]

Hallo,
ich komme irgendwie nicht weiter…
Ich habe besagte Komponenten aus dem Threadtitel.
Den Amp habe ich auf 16Ohm ( 4Ohm ) eingestellt…
Jetzt habe ich gedacht… stell die Box auf Mono und pack das Kabel in den 16Ohm Input …. Geht aber nicht.
Er funktioniert nur im 8ohm Input….
Verstehe ich da was falsch?
Ich hab mal ein Foto gemacht

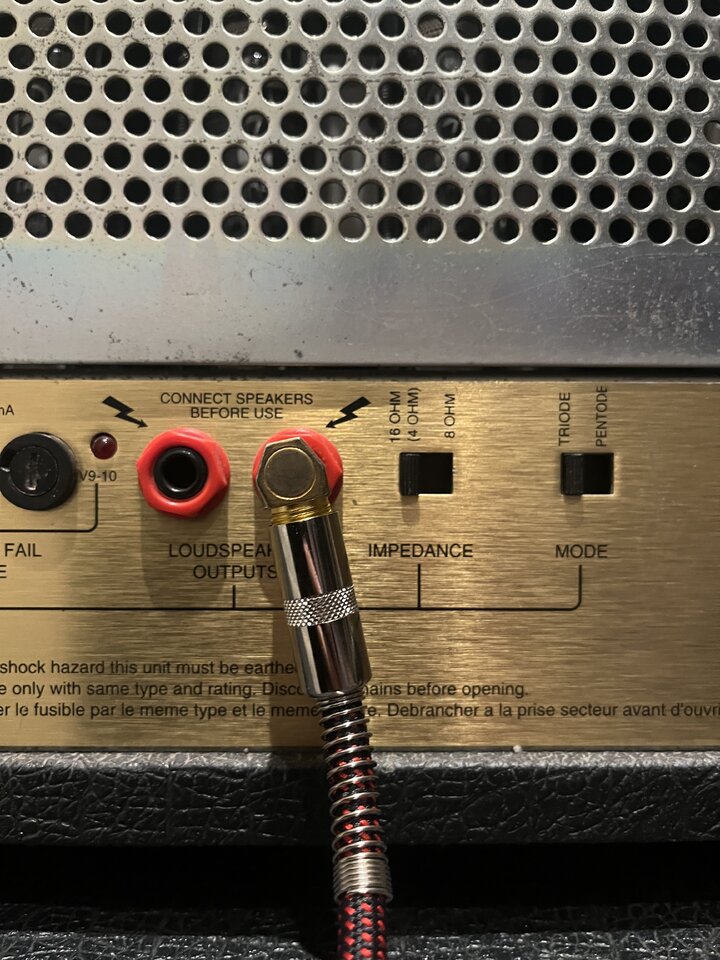

Bild 1 ist der Amp

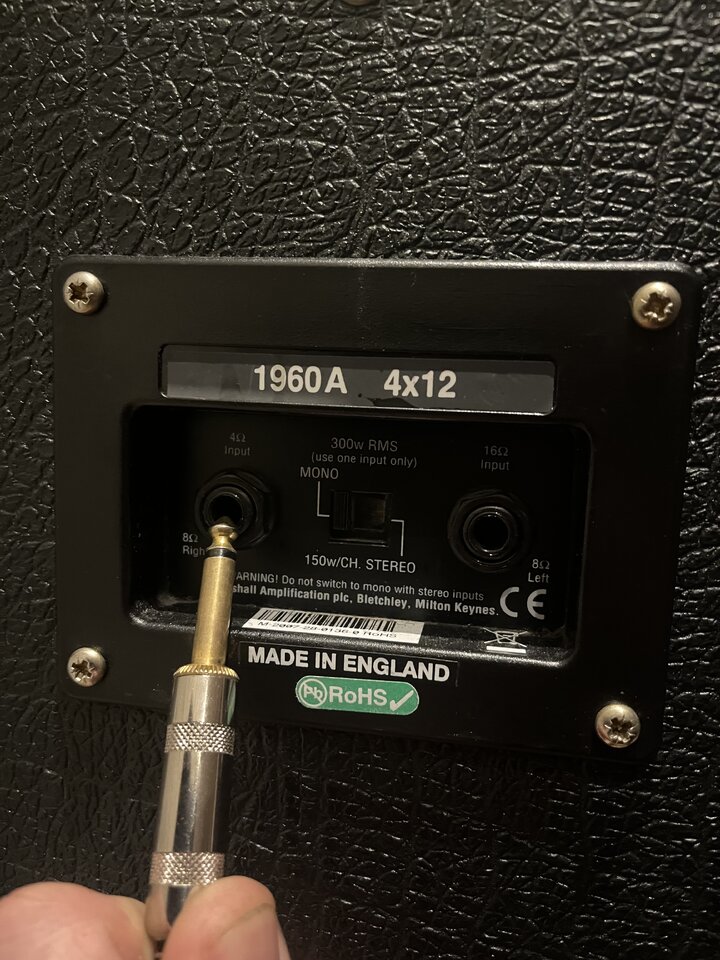

Bild 2 geht nicht

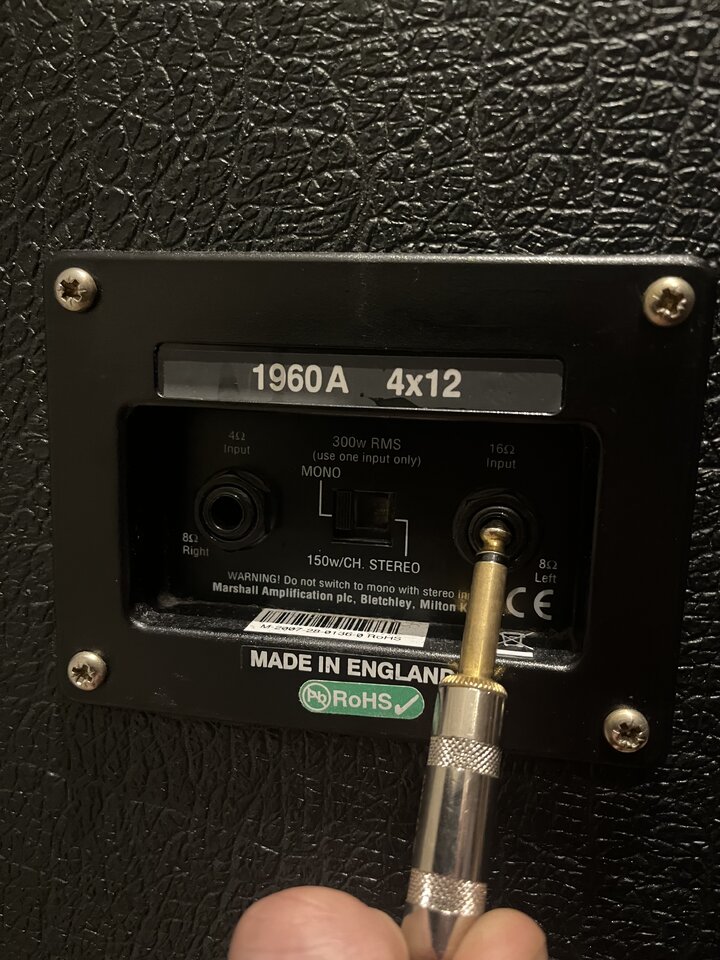

Bild 3 geht…bin mir aber nicht sicher ob das so 100% richtig ist
Kann mir wer helfen?

Beitrag automatisch zusammengefügt: 30.11.23

Beitrag automatisch zusammengefügt: 30.11.23

Beitrag automatisch zusammengefügt: 30.11.23



[pat875a5]

Hi,

Bild 2 ist 16 Ohm Mono
Bild 3 ist 4 Ohm Mono
Bild 1 müssten bei dir 16 Ohm sein.

Bei dir müsste eigentlich die Bild 1 + 2 Variante Funktionieren. Du hast die 6100, also 16 Ohm, wenn ich mich nicht irre. Der Combo 6101 müsste 4 Ohm haben.

Ließ dir einfach ganz genau die Bedienungsanleitung durch.

Das Thema hatten wir schon hier

Beitrag im Thema 'Marshall 6101 Combo an Harley Benton 4x12 G412A Vintage' https://www.musiker-board.de/thread...benton-4x12-g412a-vintage.725922/post-9269108

Beitrag im Thema 'Marshall 6101 Combo an Harley Benton 4x12 G412A Vintage' https://www.musiker-board.de/thread...benton-4x12-g412a-vintage.725922/post-9269186

Beitrag im Thema 'Marshall 6101 Combo an Harley Benton 4x12 G412A Vintage' https://www.musiker-board.de/thread...benton-4x12-g412a-vintage.725922/post-9269208

Ich hoffe es hilft.

Gruß
P.



[Swampgod]

Ist die 16 Ohm Buchse der Box defekt? Korrekt angeschlossen ist alles auf den Fotos.



[Grimmrosch]

Hallo,
Danke für eure Antworten.
Ich habe die 6100.
Und Bild 1 und Bild 2 funktionieren nicht.
Gibt es einen Weg, wie ich herausfinden kann was dann kaputt ist?
Kann es der AÜ sein?
Ich habe beides getrennt gebraucht gekauft. Und beides hatte vor Ort funktioniert. Leider habe ich nicht geprüft, wie es bei den Verkäufern eingestellt war

Beitrag automatisch zusammengefügt: 30.11.23

Ich hätte vielleicht vorher auch mal selber schauen können.
Tut mir leid das ich euch behelligt habe.

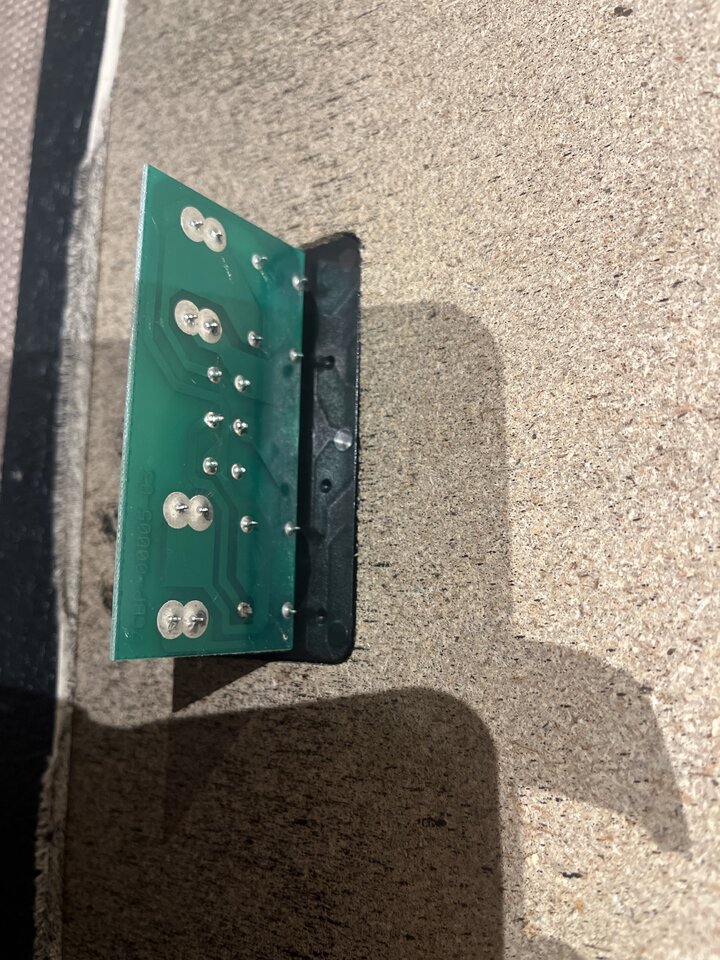

Ich habe mal die Box aufgeschraubt und das hier gefunden

Da scheint ein Pin weggebrutzelt zu sein… den löte ich mal nach



[Grimmrosch]

juhu es funktioniert!
Danke für mich war es dennoch eine Hilfe, das die Schaltung funktionieren müsste. So konnte ich erstmal vieles ausschließen und weiter schauen
Danke



[DarkStar679]

war bei mir auch. mitten im betrieb ist die "neue" untere 412er box ausgefallen. sah aus wie bei dir.
als folge sind 2 röhren ausgebrannt und der widerstand im amp explodiert.
der gute JVM410 mußte dann zum service.



[bluesfreak]

Der Fluch des RoHS Lots und minderwertig ausgeführtem Schwalllöten...da entstehen dann dünnste Zinnschichten die durch die (bei ordentlich aufgedrehtem Amp) fließenden Ströme deutlich überfordert sind...



[InTune]

Anhang anzeigen 918995

Btw. ist das ein dediziertes Boxenkabel oder ein "normales" Instrumentenkabel? Letzteres ist nicht zum Anschluß einer Box geeignet (zu wenig Querschnitt)!
