Wiring-Vorschläge für Starfield HSS?

von justmatz, 07.03.16.

Sponsored by
pedaltrain
  1. justmatz

    justmatz Registrierter Benutzer

    Im Board seit:
    03.06.12
    Zuletzt hier:
    9.03.16
    Beiträge:
    3
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 07.03.16   #1
    Hallo,

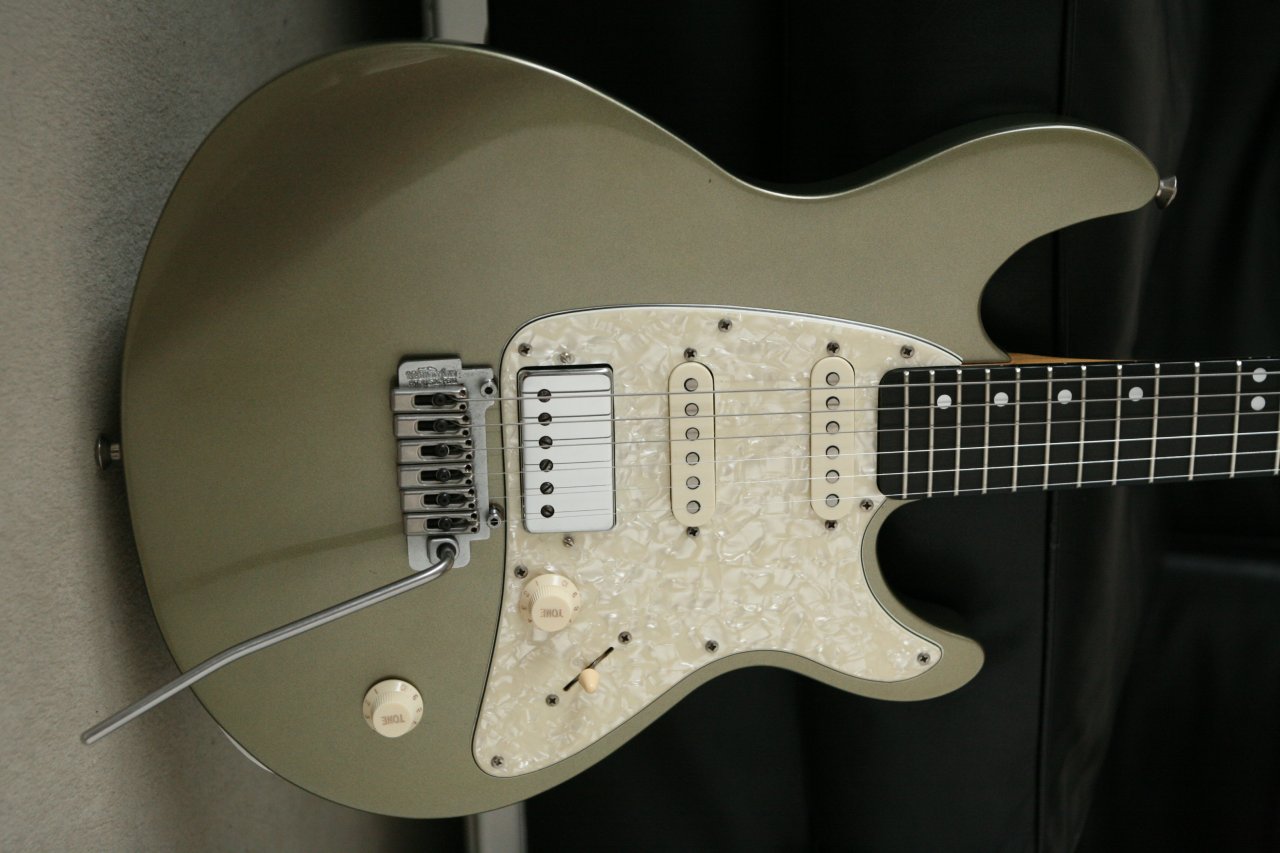

    ich habe eine Starfield American Classic, also praktisch eine Stratocaster-Variante, die jedoch nur über einen Volumen- und einen Tonregler verfügt. Sie wurde liebevoll von den normalen drei Singlecoils auf zwei Singlecoils und einen Humbucker (HSS) umgerüstet (siehe Photo).

    Allerdings finde ich die Schaltung bzw. Verdrahtung nicht optimal. So ist z.B. der hörbare Regelbereich des Volumenpotis nur im Bereich 8-10, darunter ist fast gar nichts mehr zu hören. Auch wundert mich, dass das Volumenpoti 500 kOhm und nicht die üblichen 250 kOhm hat.

    Ich kann, z.B. bei Kloppmann, gute HSS-Verdrahtungspläne im Netz finden, allerdings immer nur für die normale Stratocaster-Bestückung mit insgesamt drei Potis. Der Humbucker in meiner Starfield ist ein Seymour Duncan Antiquity mit rund 8,5 kOhm und die beiden Singlecoils (Fender) haben die üblichen rund 6 kOhm.

    Kann mir jemand weiterhelfen mit einem guten Verdrahtungsvorschlag für HSS mit zwei Potis?

    Das wäre schön!


    Beste Grüße, Matthias


    Anhänge:

  2. gustavz

    gustavz Registrierter Benutzer

    Im Board seit:
    26.04.12
    Zuletzt hier:
    21.09.18
    Beiträge:
    1.178
    Ort:
    Hildesheim
    Zustimmungen:
    523
    Kekse:
    3.348
    Erstellt: 07.03.16   #2
    wenn ein Humbucker mit an Bord ist, sind 500er Potis eher die Norm. Die Sache mir dem Regelweg liegt wahrscheinlich daran dass ein lineares Poti eingebaut wurde. Ein log Poti wäre evtl. die bessere Wahl.
    Fraglich ob sich der Austausch lohnt. An den Regelweg kann man sich auch gewöhnen.

  3. Reinhardt

    Reinhardt Gesperrter Benutzer

    Im Board seit:
    06.01.15
    Beiträge:
    6.143
    Ort:
    NRW
    Zustimmungen:
    4.993
    Kekse:
    15.027
    Erstellt: 07.03.16   #3
    Schöne Gitarre, edle PUs! :great:

    Ich habe das anders empfunden, nämlich, dass bei B500K linear Poti die Lautstärke länger hält und nur die Verzerrung allmählich nachläßt...

    Bei seymour-duncan.com gibt es Schaltpläne für jede Situation.

  4. justmatz

    justmatz Threadersteller Registrierter Benutzer

    Im Board seit:
    03.06.12
    Zuletzt hier:
    9.03.16
    Beiträge:
    3
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 07.03.16   #4

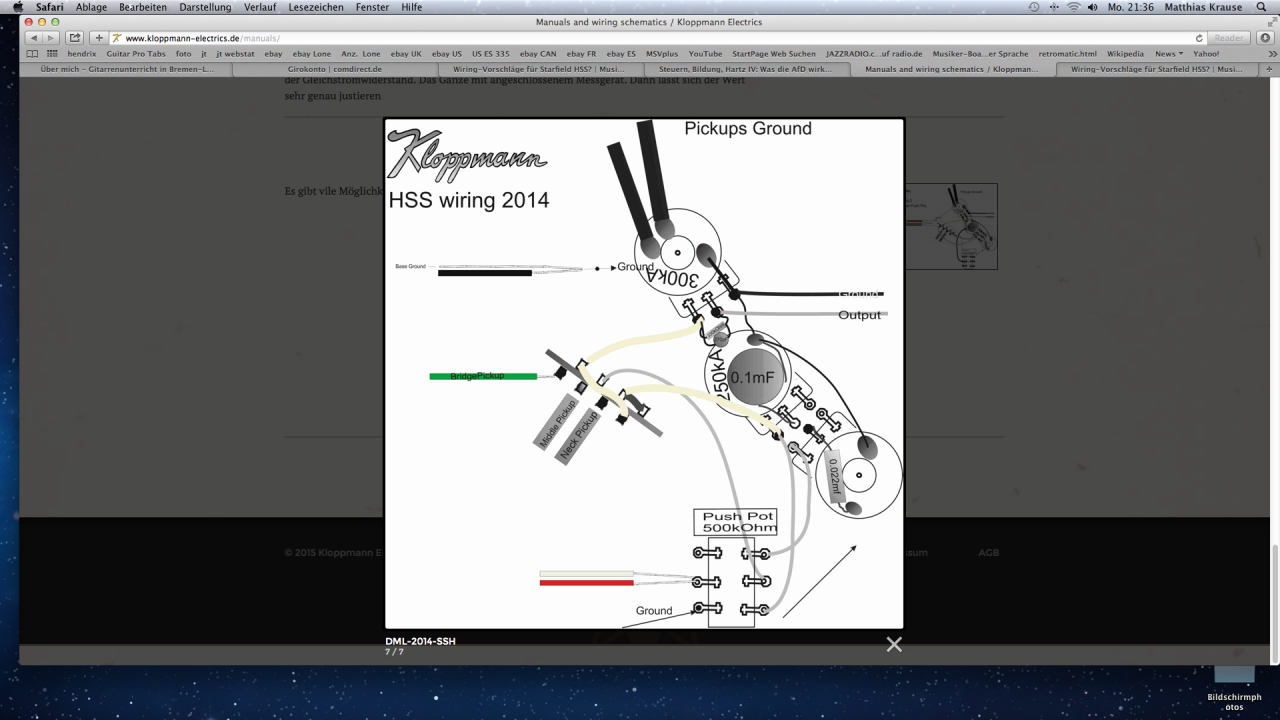

    … ja, danke erstmal soweit. Klar, dass mit dem Regelweg kann man per Text schwer beschreiben - besser wäre natürlich es auszuprobieren, dann wäre es klarer. Jedenfalls habe ich mehrere Gitarren - z. B. auch noch eine Diego-Stratocaster und diverse Humbucker-Gitarren (auch Starfields). Überall fühlt es sich "gesünder" an. Die Seymour-Duncan-Schaltpläne sind meines Wissens alle für normale Stratocaster-Bestückungen (auch HSS, aber immer mit DREI Potis). Daher meine Frage bzgl. der Starfield mit nur zwei Potis. Auch bei Andreas Kloppmann findet man Schaltpläne die z.T ziemlich ausgefeilt scheinen, z.B. für die Markus-Deml-HSS-Stratocaster (siehe Anlage, oder noch größer bei Klopmann). Da ist dann z.B. ein 300-kOhm-Poto mit im Spiel und weitere elektrische Bauteile (widerstände etc.), die alle Ihren Sinn haben werden. Diese Deml-Schaltung würde ich gerne ausprobieren (ich kenne den Mann auch und weiß, dass der genau weiß, was er will…), aber was mache ich wegen des fehlenden Tonpotis an der Starfield?

    Mein Problem ist, dass ich kein Elektroniker bin und daher die Effekte der Einzelteile nicht einschätzen kann. Ich bin mir aber sicher, dass das Wiring besser sein kann als es momentan ist …

    Ist vielleicht 'ne Frage an einen echten Spezi, aber mit A. Kloppmann habe ich es mir früher mal verscherzt ;-)
    --- Beiträge zusammengefasst, 07.03.16 ---
    … ach ja: splitbar habe ich den Humbucker natürlich auch gemacht...


    Anhänge:

  5. skerwo

    skerwo Registrierter Benutzer

    Im Board seit:
    13.05.05
    Zuletzt hier:
    21.09.18
    Beiträge:
    1.810
    Ort:
    nähe München
    Zustimmungen:
    695
    Kekse:
    8.926
    Erstellt: 08.03.16   #5
    Im Zweifelsfall wende dich mal an ACYs Lounge, der ist Spezialist für Schaltungen und kann dir sicher weiterhelfen, außerdem macht er dir das dann auch gleich.

    Generell ist es so, dass man HB ja gerne mit 500k Widerständen betreibt und SC mit 250k. Meist wird dann ab der Splitstellung HB+SC mitte ein Widerstand zugeschaltet, der die gewünschten 250k für den SC-Betrieb dann liefert.

  6. Stratz

    Stratz Helpful & Friendly User HFU

    Im Board seit:
    21.03.13
    Beiträge:
    3.449
    Zustimmungen:
    1.825
    Kekse:
    12.629
    Erstellt: 08.03.16   #6

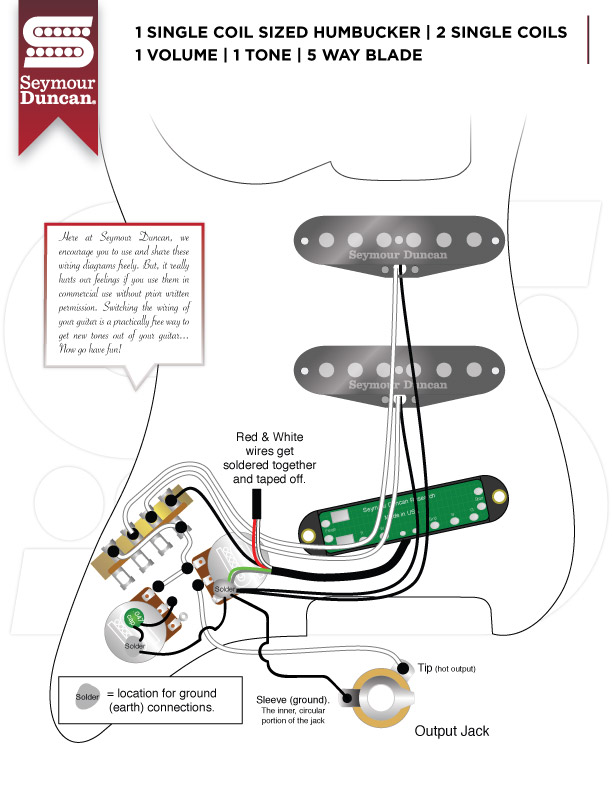

    Wie wäre es denn hiermit:
