[Workshop] Fender Geddy Lee JazzBass mit Balance Poti

[Euphemismus]

Ich bin mittlerweile großer Fan von Jazzbässen und insbesondere vom günstigen Japan-Fender Geddy Lee Bass.
Ein Manko ist für jedoch die Schaltung mit Vol/Vol/Tone - Ich finde das extrem schwer mal ein wenig Lautstärke raus zu nehmen, da ich meistens sowieso beide Vols auf 100% habe. Was also tun?
Dank Cadfaels Schaltungssammlung bin ich auf die Vol/Balance/Tone Schaltung gestoßen. Vielen Dank an dieser Stelle nochmal an Andreas!

Was ist also zu tun?

• Schaltplan herunterladen - am Besten von Andreas' Seite (Link).

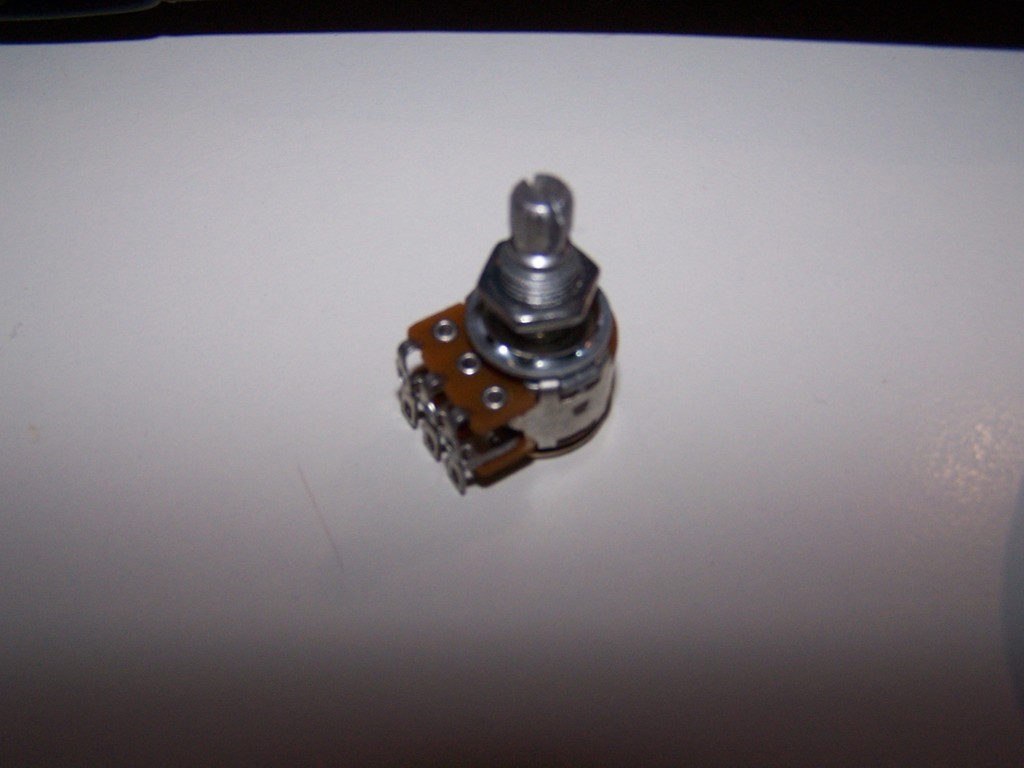

  Balance Poti bestellen.

​

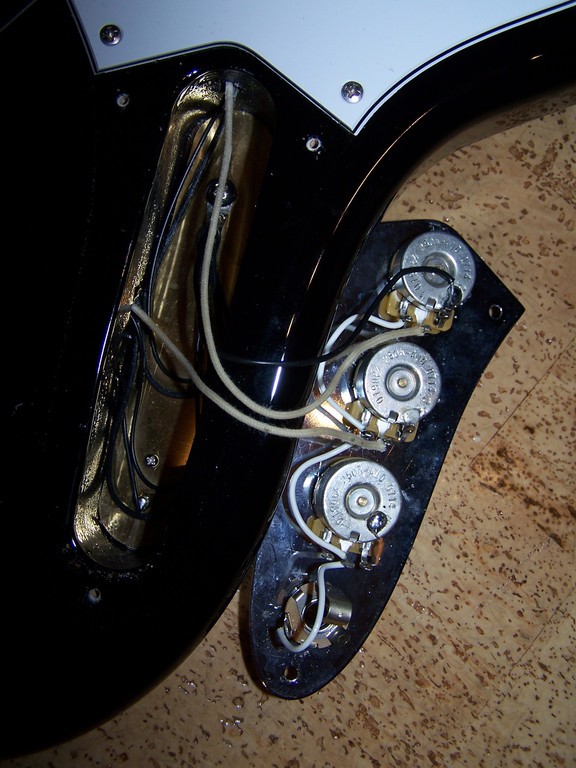

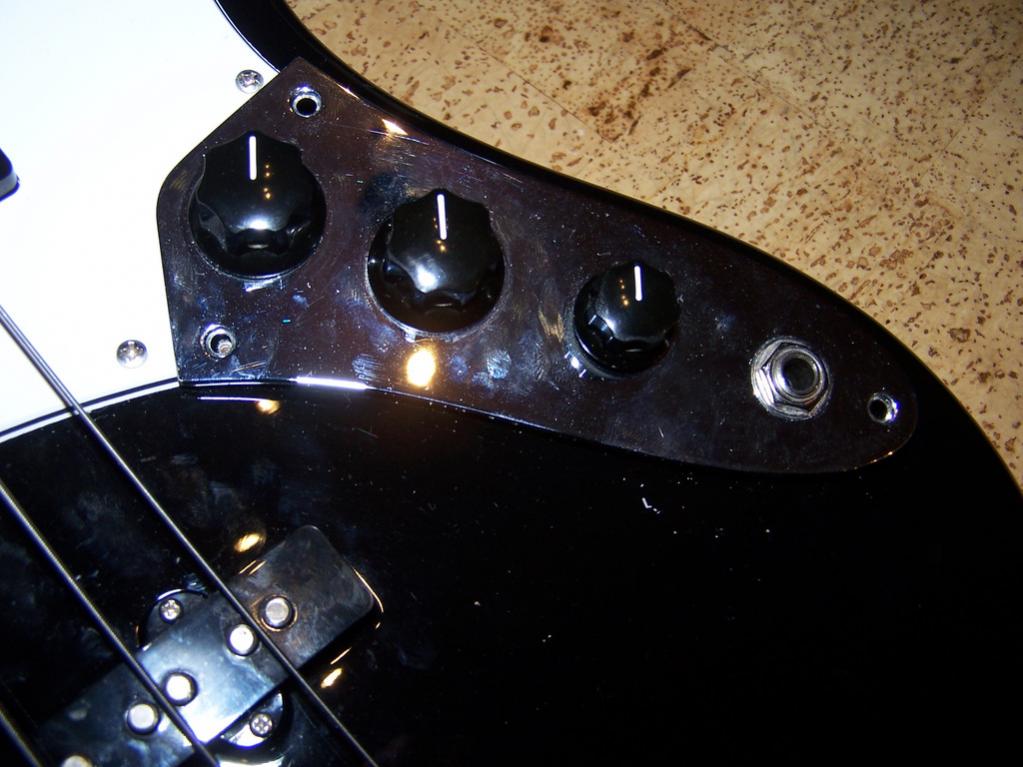

• Control Plate abschrauben, aktuelle Verkabelung festhalten (Foto, Zeichnung)

​

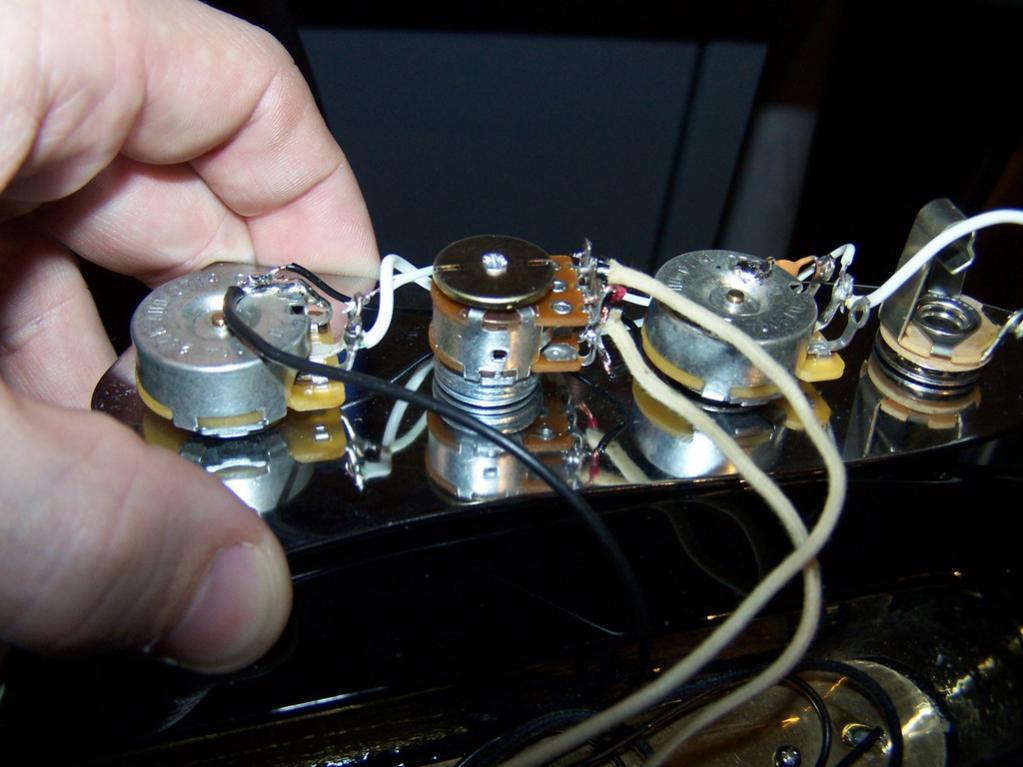

• Poti auslöten, neuen Poti vorbereiten und einlöten und sauber festschrauben (Kappe & Unterlagsscheiben nicht vergessen ). Ich habe zuerst die Querverbindungen der Potifüßchen und die Erdung mit kleinen Kabelresten angelötet. Erst nach dem Festschrauben kamen die PU-Verbindungen.

​

• Kurzer Funktionstest mit Kabel am Amp - Richtig herum verkabelt? Testen ob der Balance Regler auch sauber Neck(Uhrzeigersinn)/Bridge(gegenläufig) regelt.

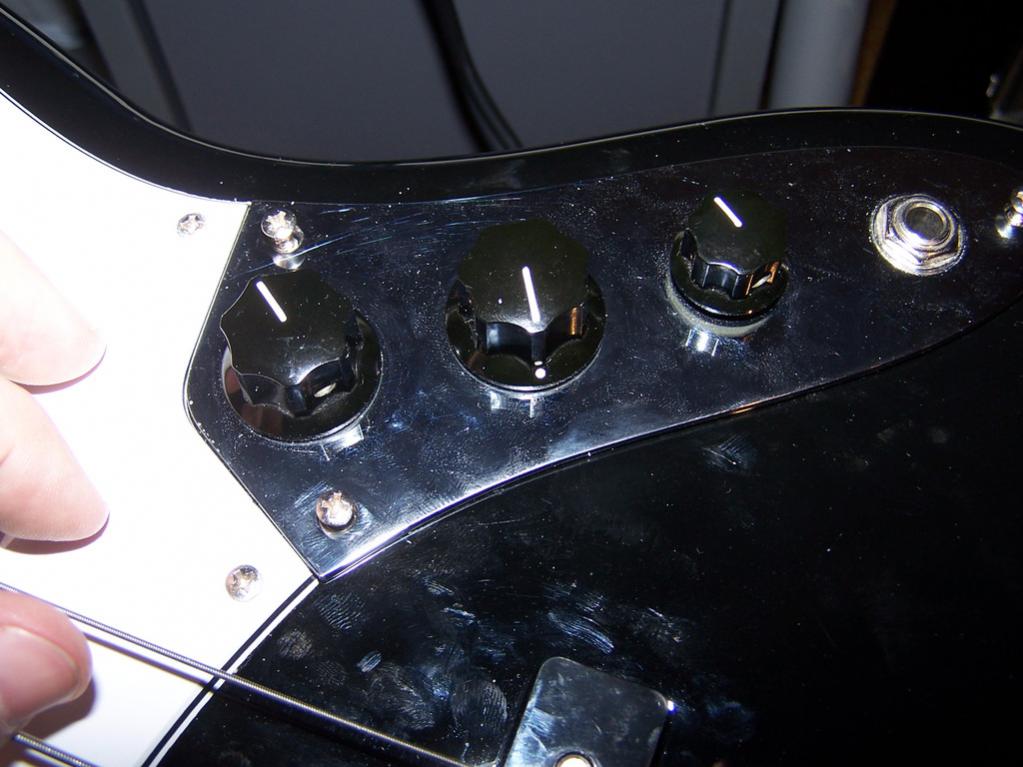

• Zuschrauben, fertig. Manchmal empfiehlt es sich, den Bass auch mal abzuwischen

​

Ich habe auf die Schnelle keine Soundeinbußen bemerkt - Klingt noch genau so gut wie vorher und ist für mich doppelt so gut zu bedienen.



[elkulk]

Hallo,

sehr schön gemacht, knapp und gut.

Schön wäre noch ein direkter Link auf Cadfaels Schaltplansammlung und die Seitenangabe.
Deshalb: S. 51 dort (pdf-Datei): http://161589.homepagemodules.de/fi...tplan-Sammlung+für+passive+E-Bässe+


Gruß
Ulrich



[Euphemismus]

Danke fürs Ergänzen, habe ich wohl gestern nicht mehr dran gedacht
Muss mal schauen ob das von den Potis her auch mit meinem TBird geht - das wäre noch ein schönes Projektchen!
