Ich bau mir meine Traum-DoFuMa

[Dennis2581]

Morgen

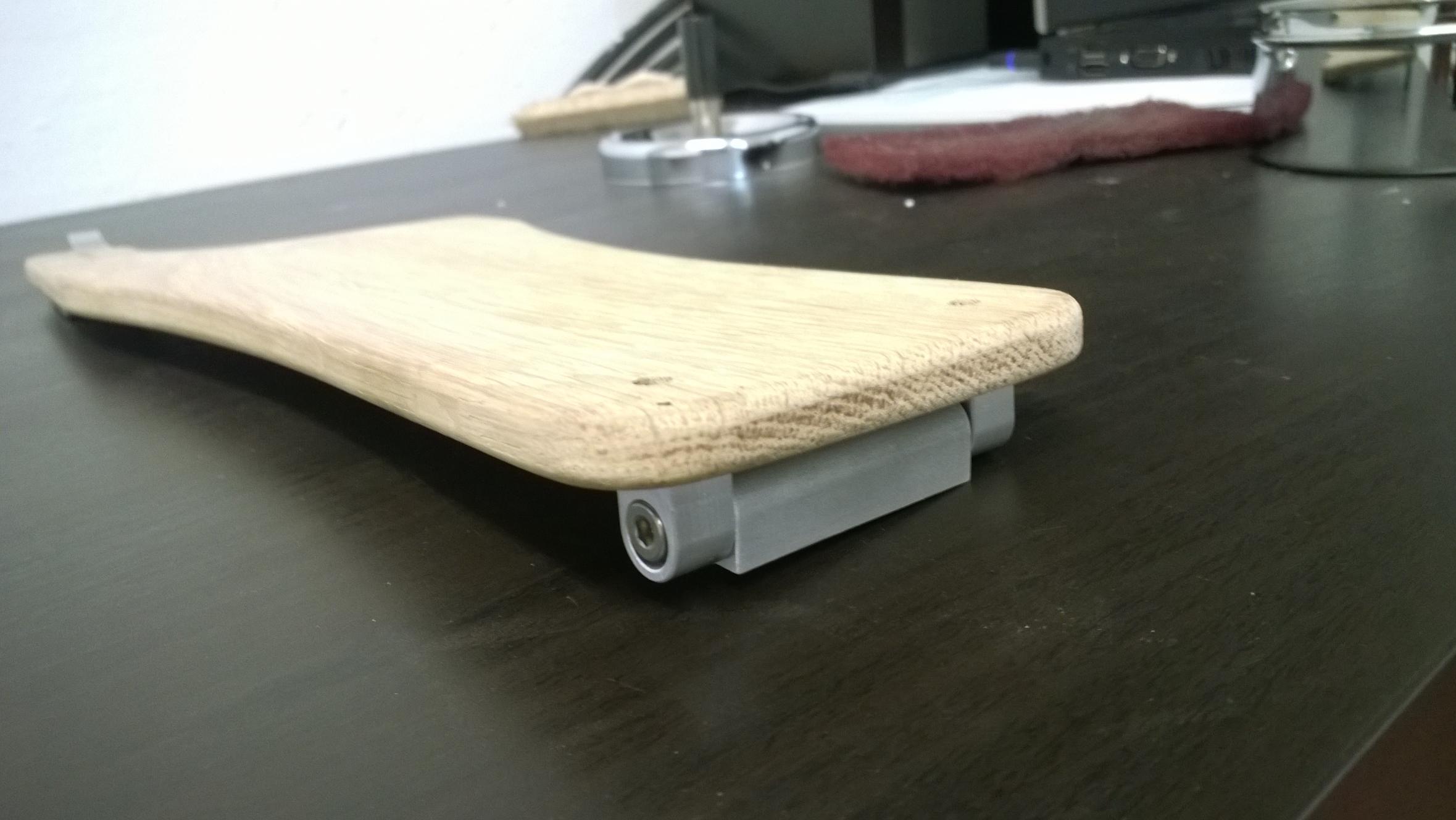

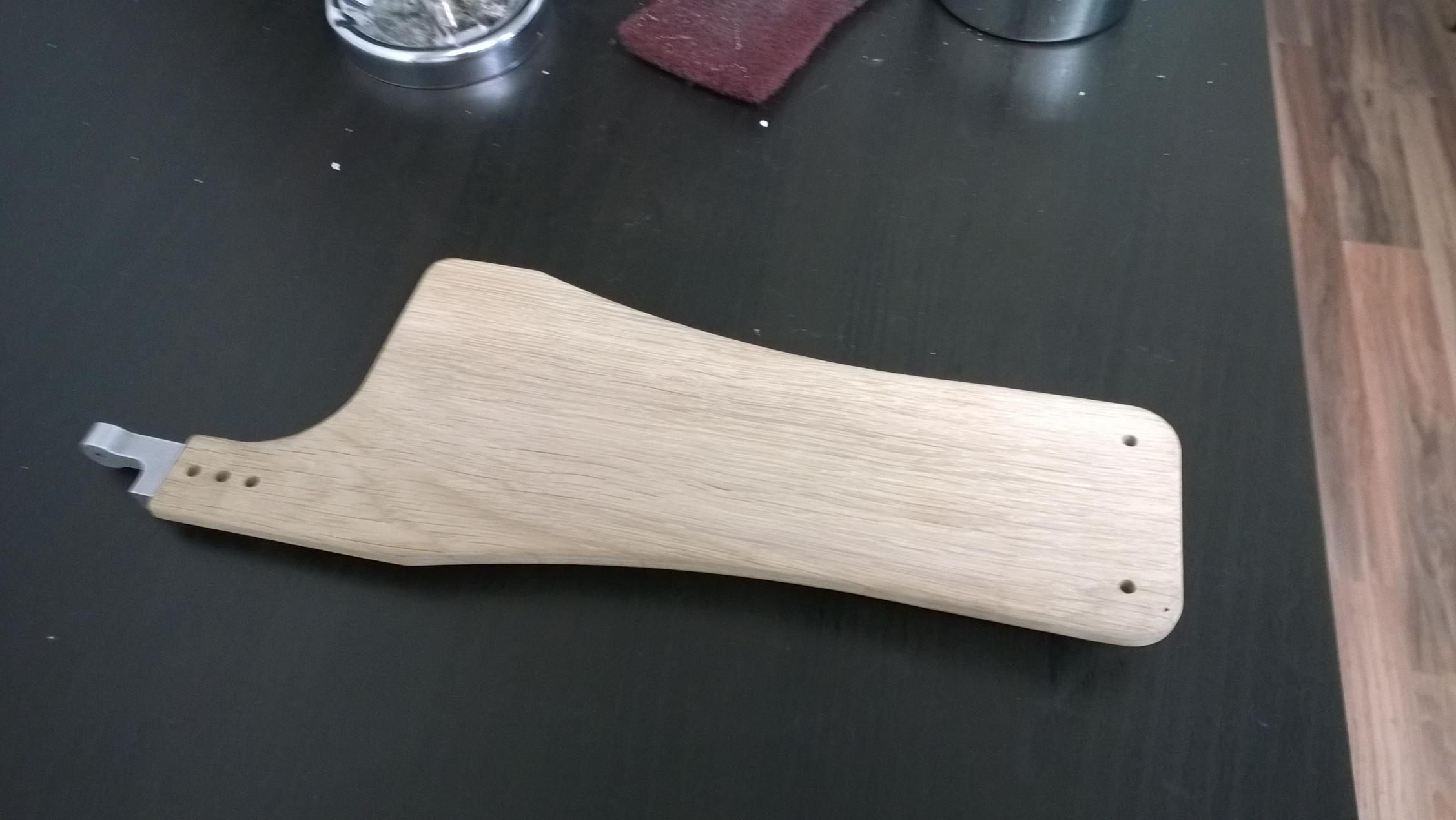

Heute sind das Zwischenstück der Fersenlagerung fertig geworden (links neben den Trittplatten)
Auch hab ich mir gestern ein paar Gedanken um eine mögliche (parallele) Alternative zum Directdrive gemacht.

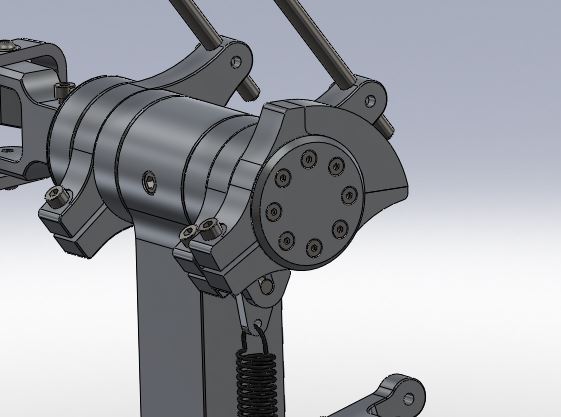

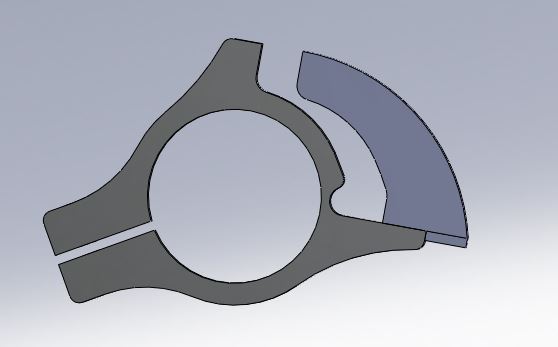

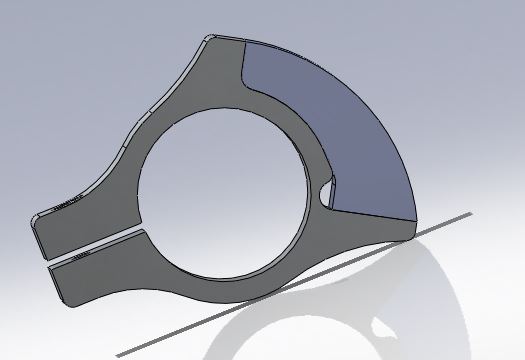

Gegen 2:00 Morgens kam mir dann die passende Idee. Eine verstellbare "Cam" für einen Bandantrieb.

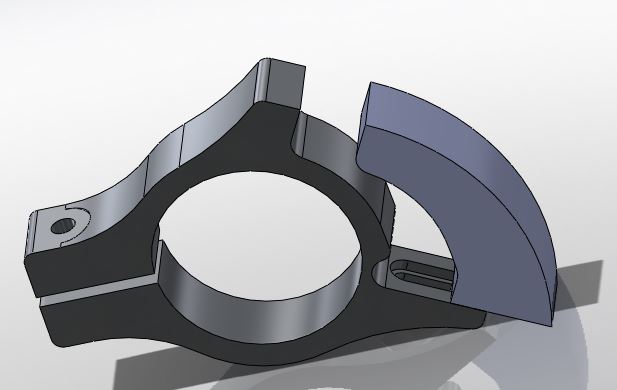

Hab heut nach der Arbeit mal angefangen zu konstruieren, hoffe man kann erkennen wie ich es mir vorgestellt hab. Der vordere Teil ist durch eine Nut längs geführt und kann von unten geklemmt werden, somit kann man von Rund zu exzentriesch stufenlos verstellen.
Sobald ich mit der konstruktion fertig bin folgen natürlich weitere Bilder.

@Kleincordy:
Nein, bin ja selst Linkshänder

Gruß
Dennis



[Kleincordy]

Nein, bin ja selst Linkshänder

achso an die Möglichkeit hab ich noch nicht gedacht



[Dennis2581]

Hallo,

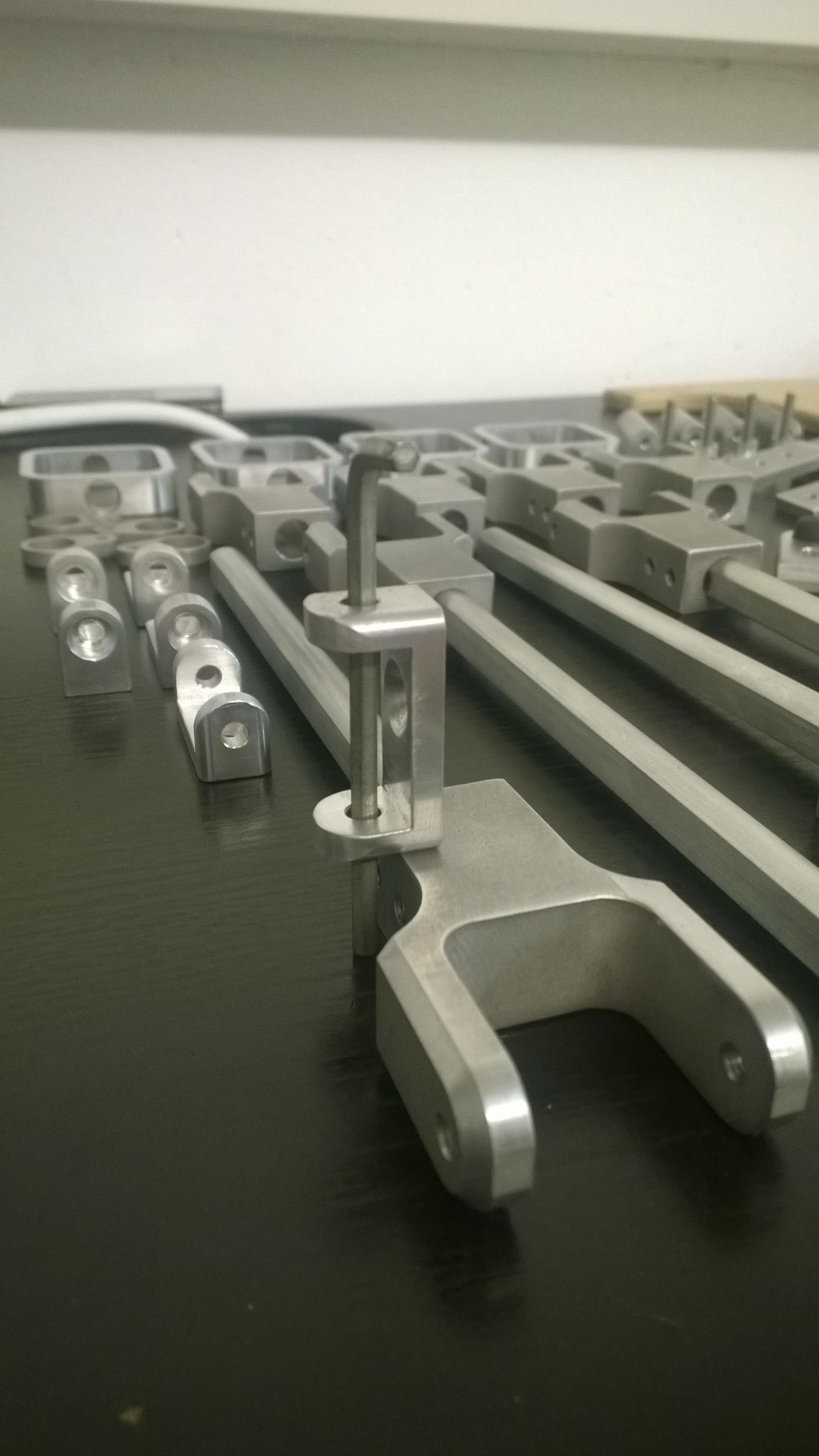

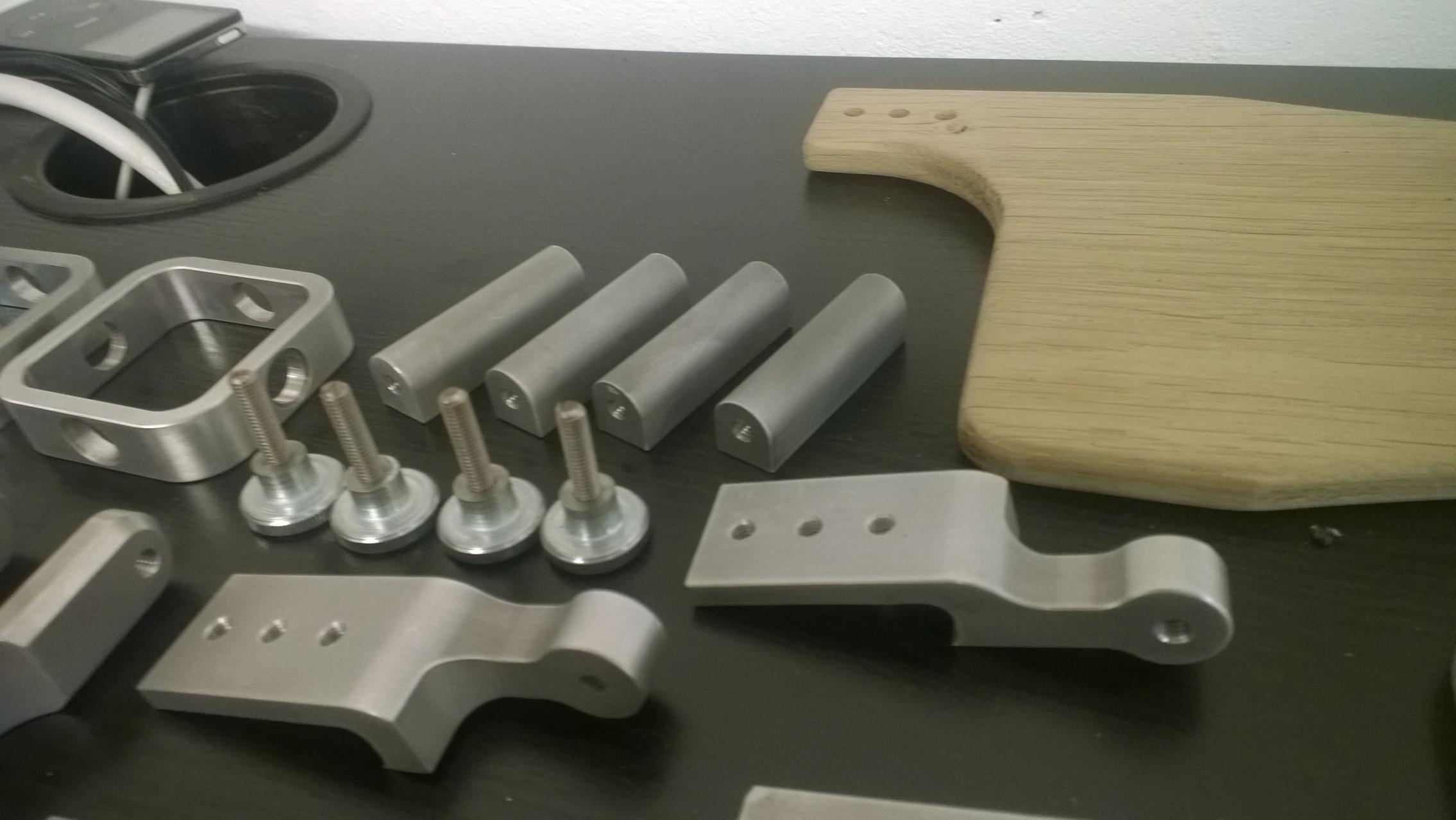

Heut sind die Werkzeughalter sowie der "Halteblock" für die Federaufhängung am unteren Ende fertig geworden.

Gruß
Dennis



[Dennis2581]

Hallo,

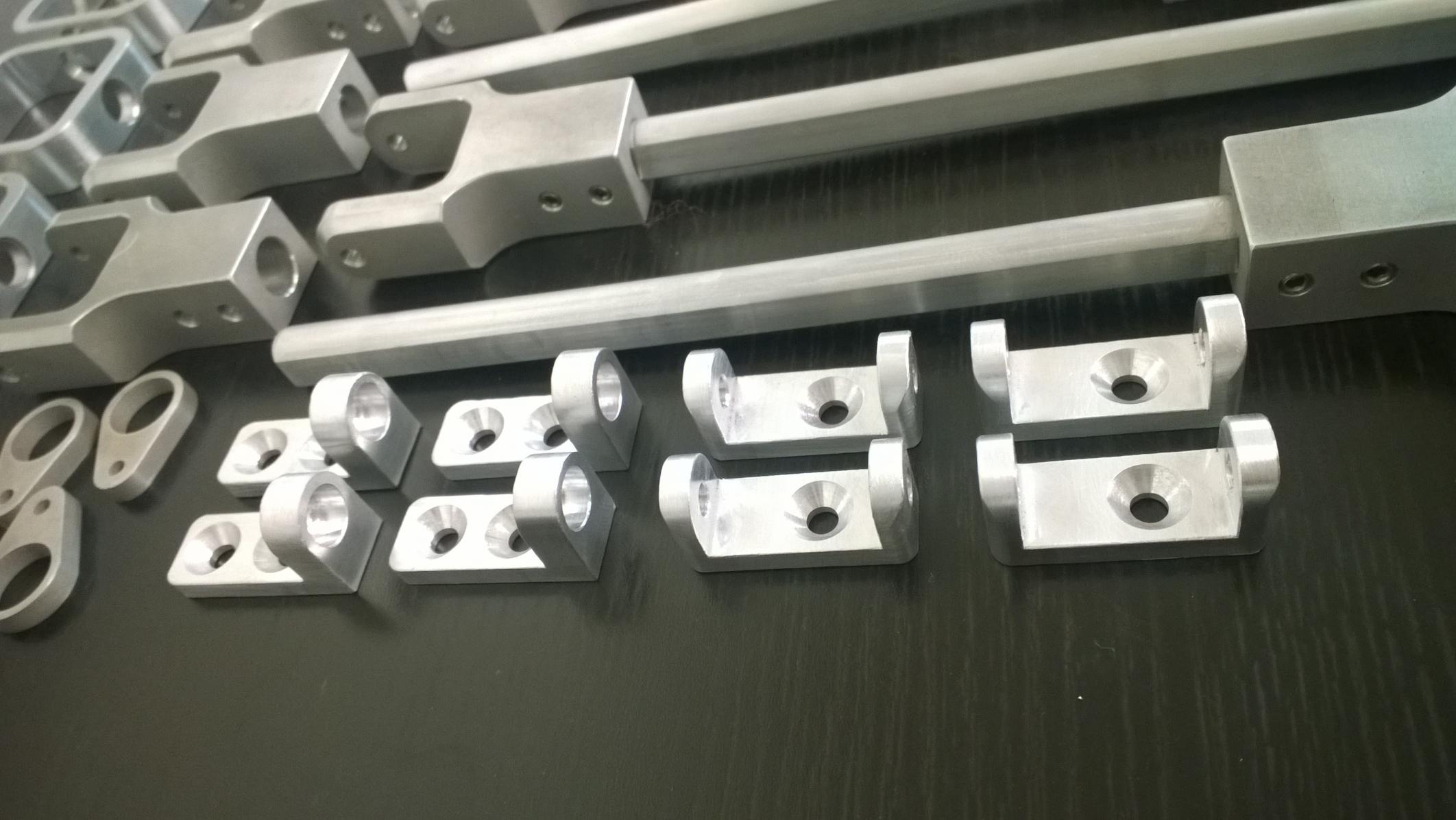

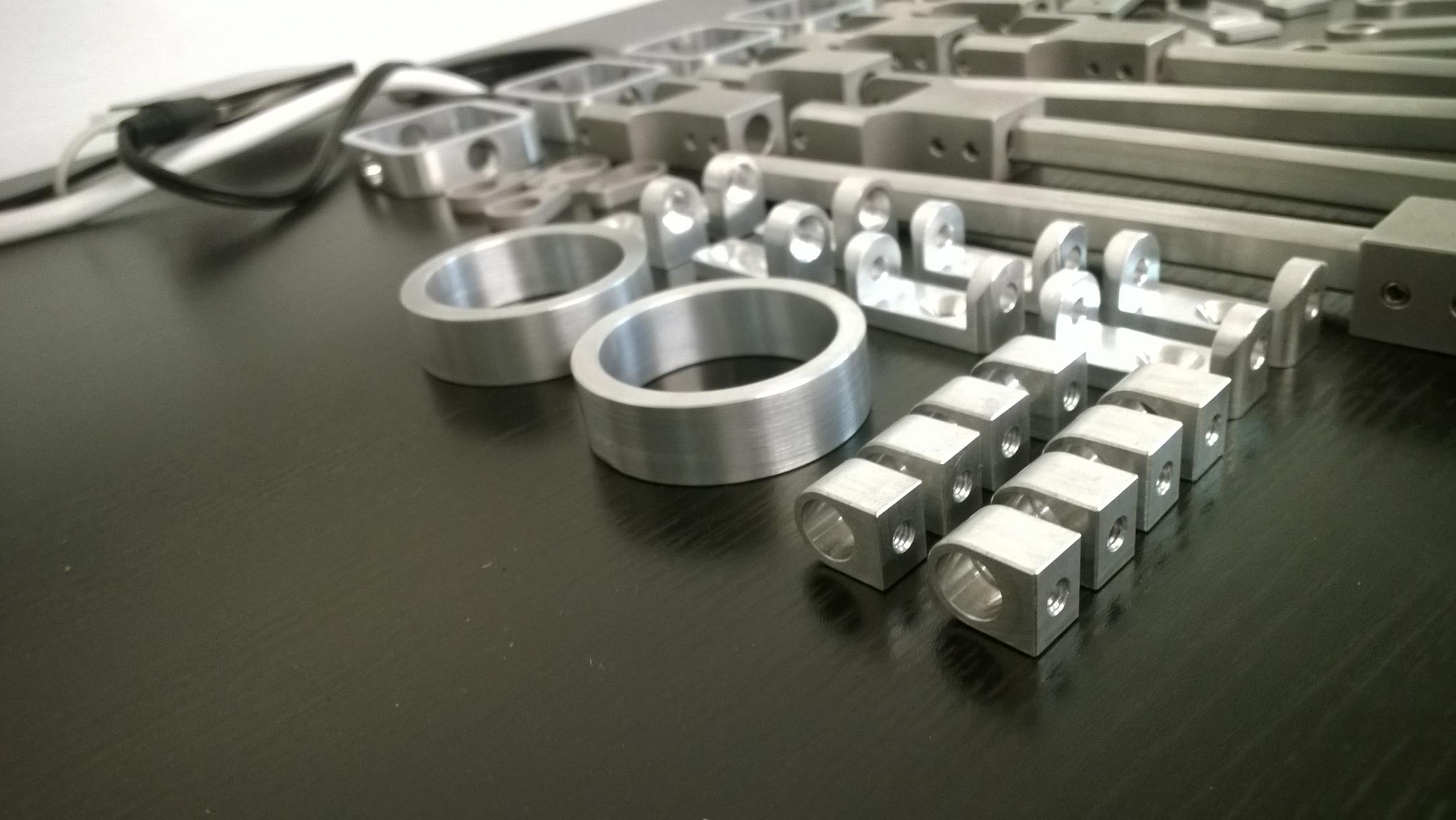

Die restlichen Teile der Fersenlagerung sowie zwei Distanzringe sind heut fertig geworden.

Gruß
Dennis



[Smelly]

Es wird! Ich will sie endlich fertig sehen!



[Dennis2581]

Ich mach doch schon so schnell ich kann..



[metaljuenger]

Scheinbar ja net

Hopp hopp



[GieselaBSE]

Abartig!!
So sieht das also aus wenn man auf die richtigen Maschinen zurückgreifen kann...



[Dennis2581]

Hallo,

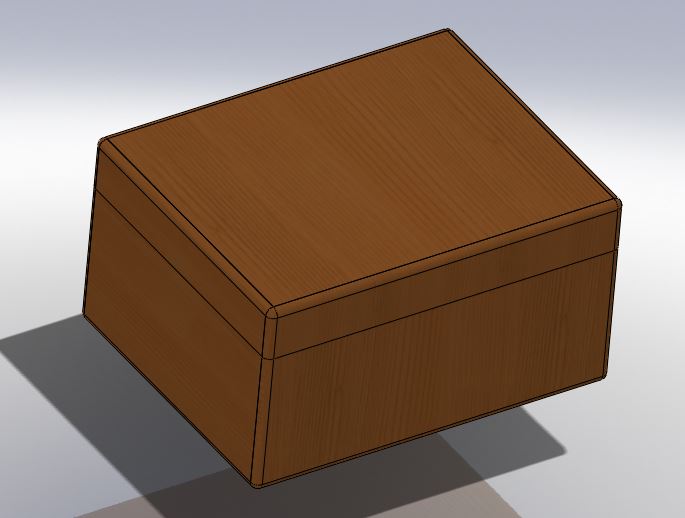

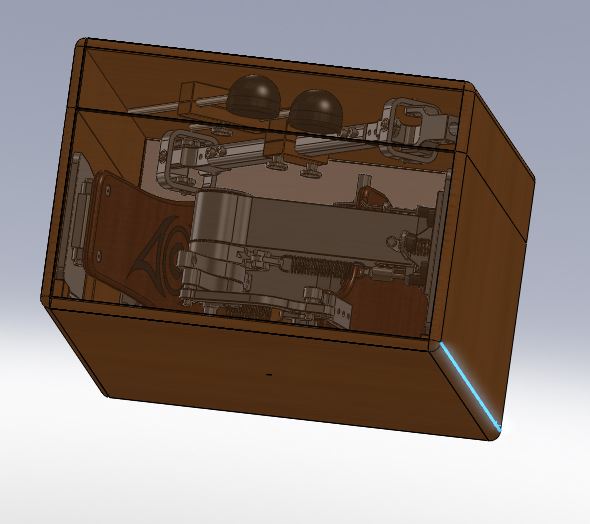

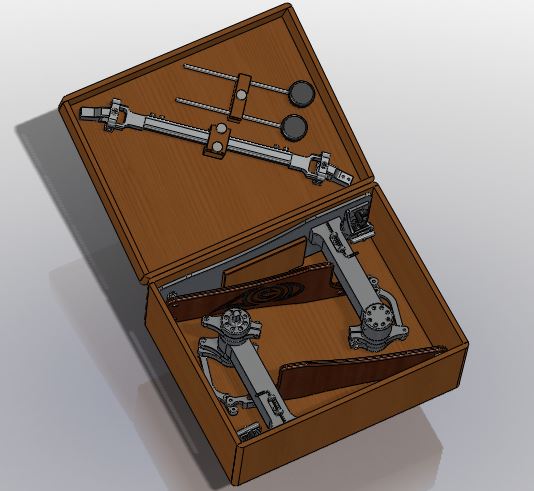

Hab mich am Wochenende mal um's Case gekümmert. Natürlich würd's eine 15.- Millenium Tasche auch tun, aber irgenwie hab ich Lust was selbst zu machen.

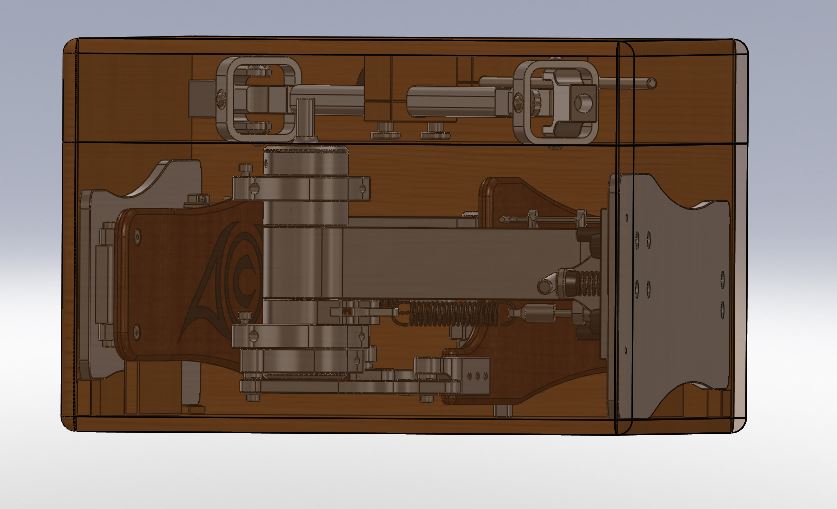

Leider hab ich in der Baugruppe irgenwo einen Fehler und kann's somit nicht rendern, sodass ich nur Screenshots zeigen kann
Was natürlich noch fehlt sind Anbauteile wie Schaniere, Schnallen und Griff. Die Abmessungen hab ich versucht so kompakt wie möglich zu machen und bin nun bei (LxBxH) 390x310x210mm gelandet.

Gruß
Dennis



[Bacchus#777]

Sieht zwar geschlossen aus, wie die Schmuckschatulle meiner Oma aus Rumänien, aber ich bin mir sicher, das ist nur zu Anschauungszwecken.



Hammer!



[Dennis2581]

Hallo,

@Bacchus#777; Da bemüh ich mich extra und ihr hackt nur auf mir rum
Spaß bei Seite. Derzeit hat das ganze noch was von einer Schuhschachtel. Ich hoffe, das ändert sich dann mit den Anbauteilen.

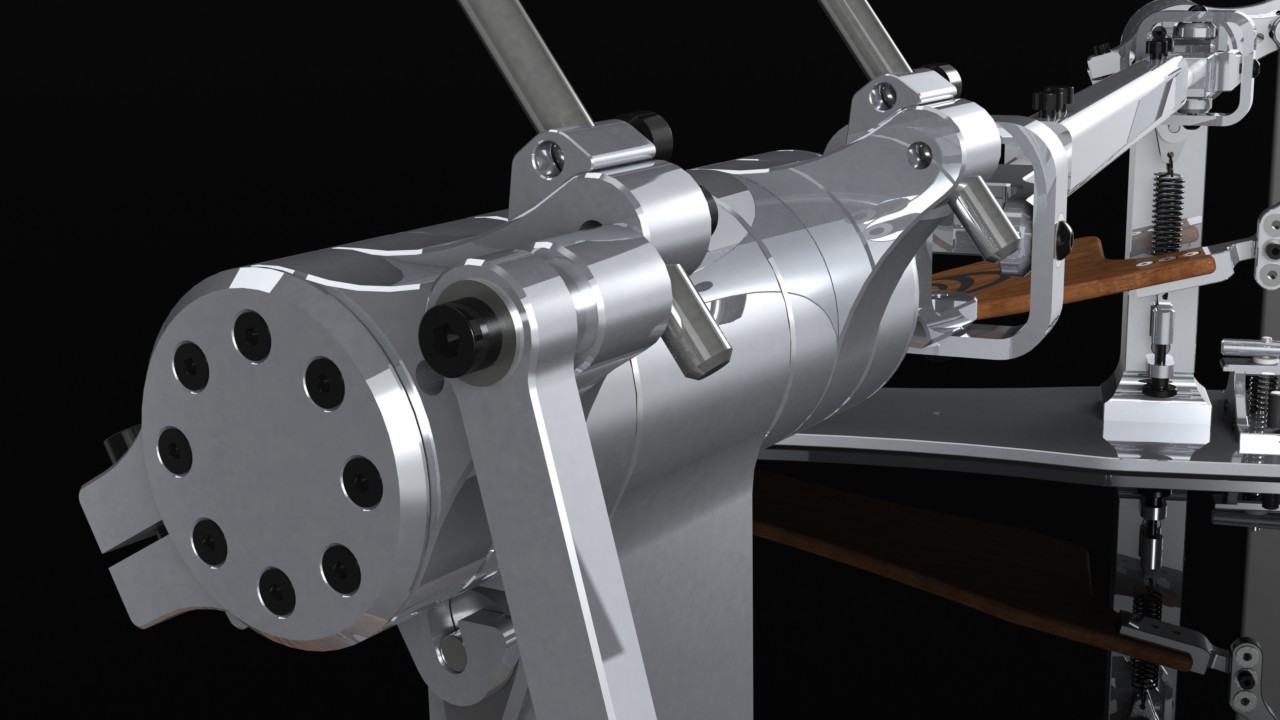

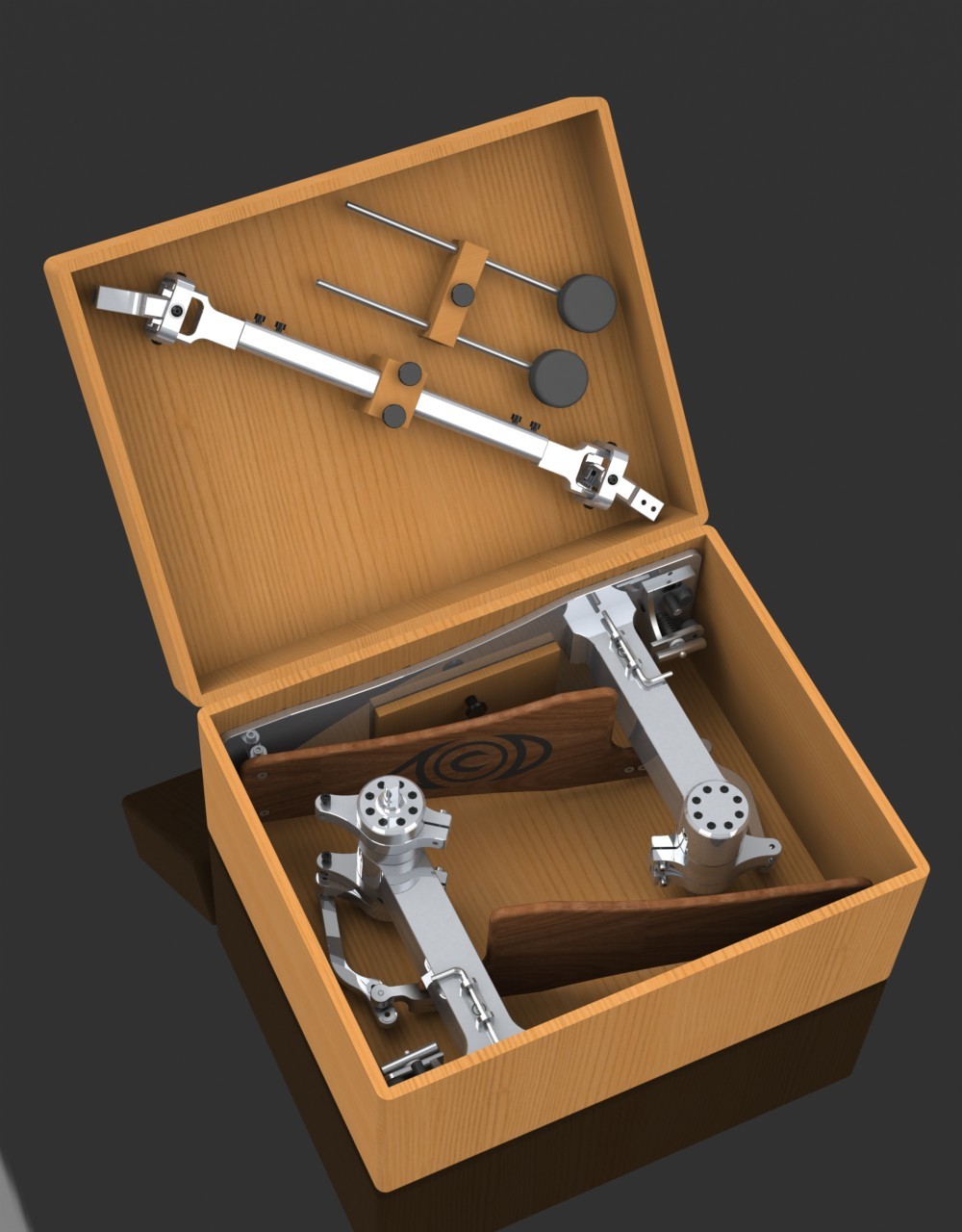

Der Fehler in der Baugruppe konnte behoben werden und ich konnte ein Bild der FuMa mit Case endlich rendern!

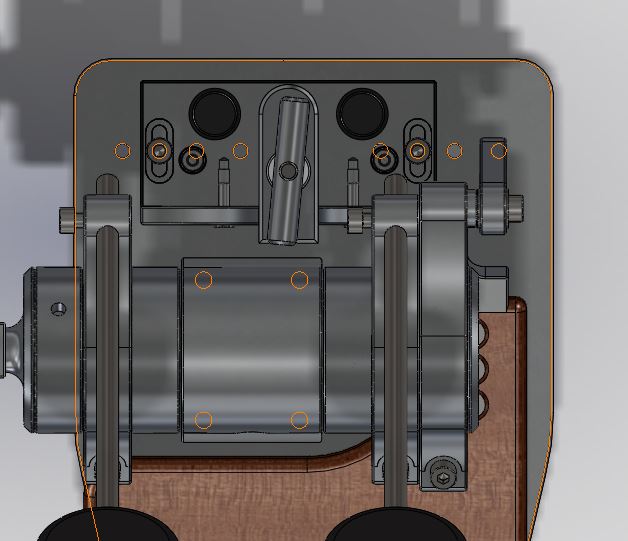

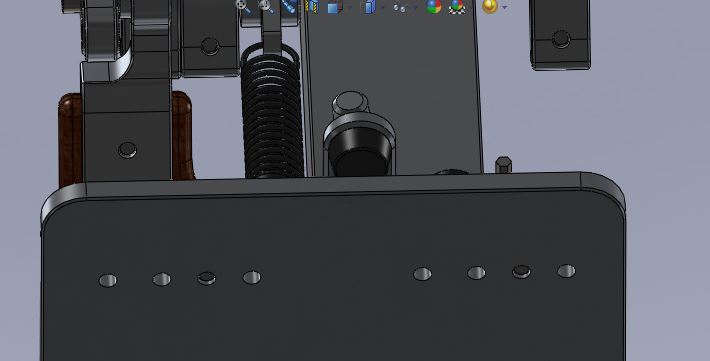

Hab nun noch ein paar Sachen überarbeitet. Es sind nun mehrere Bohrungen für die Montage der Hoopklemmung vorhanden, sodass man sich entscheiden kann, ob die beiden Beater symmetrisch auf's Fell treffen, oder beim Betreiben 2er Singelpedale der eine Beater mittig trifft, und noch zwei "Mitteldinger" aus den beiden.

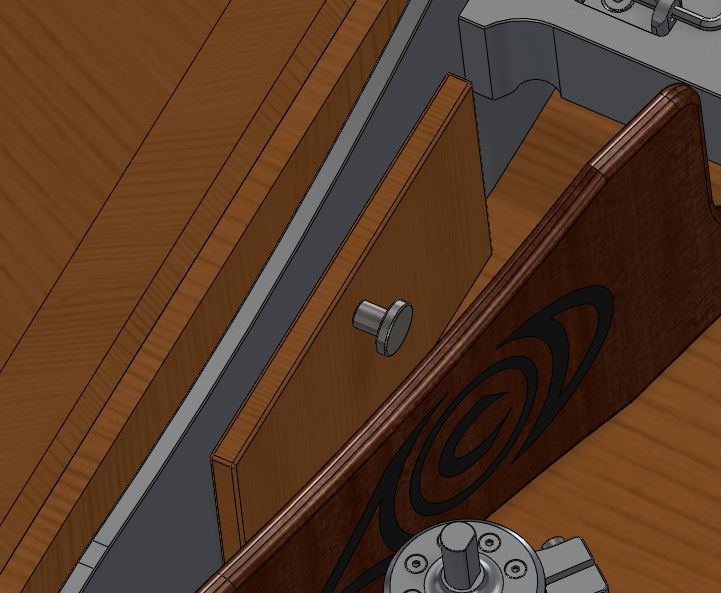

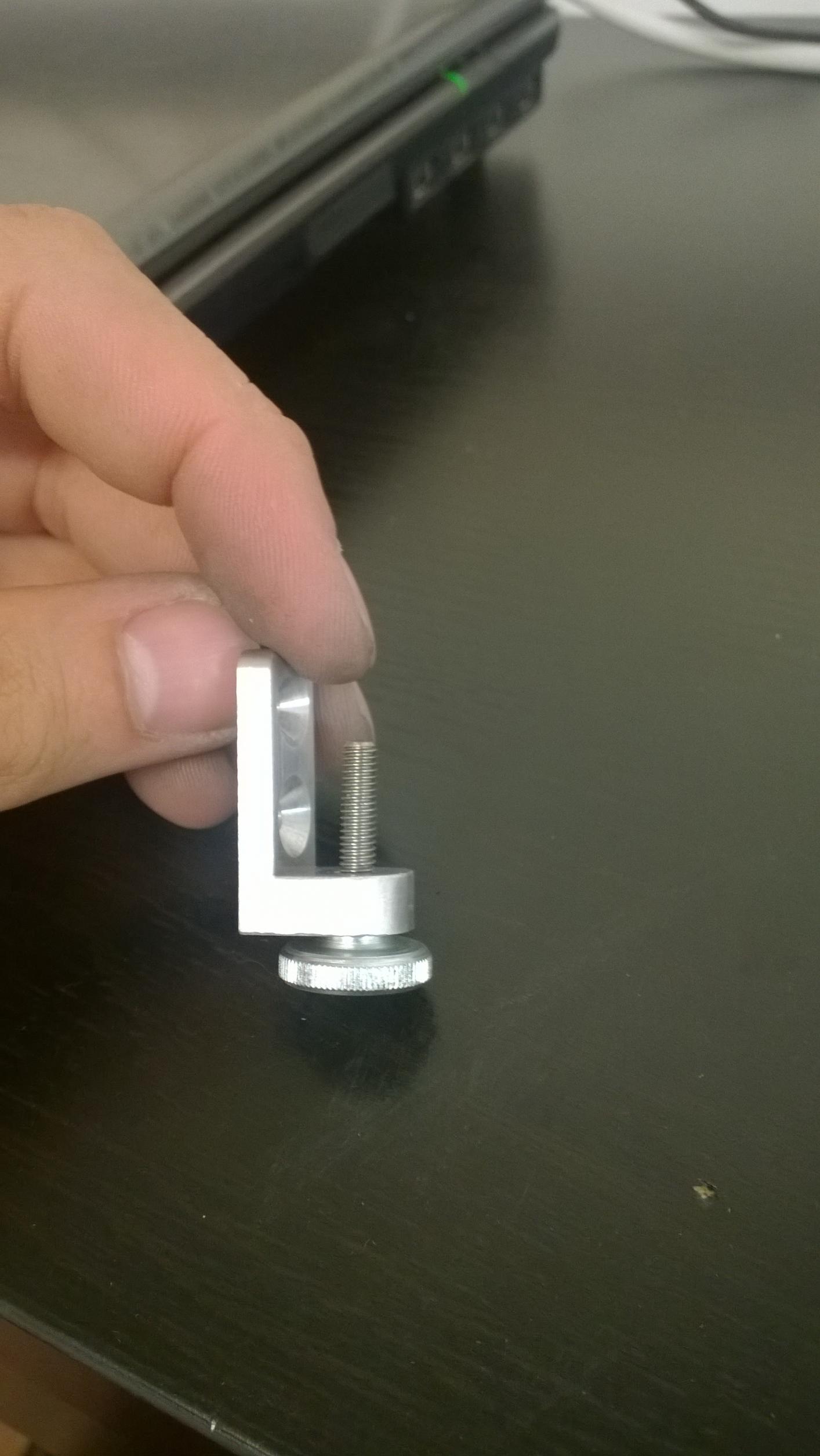

Auch hab ich noch eine Befestigungsbohrung für eine Rendelschraube zur befestigung der FuMa im Case eingefügt. Die Grundplatte wird praktisch mit der Ausenseite des Cases verschraubt.

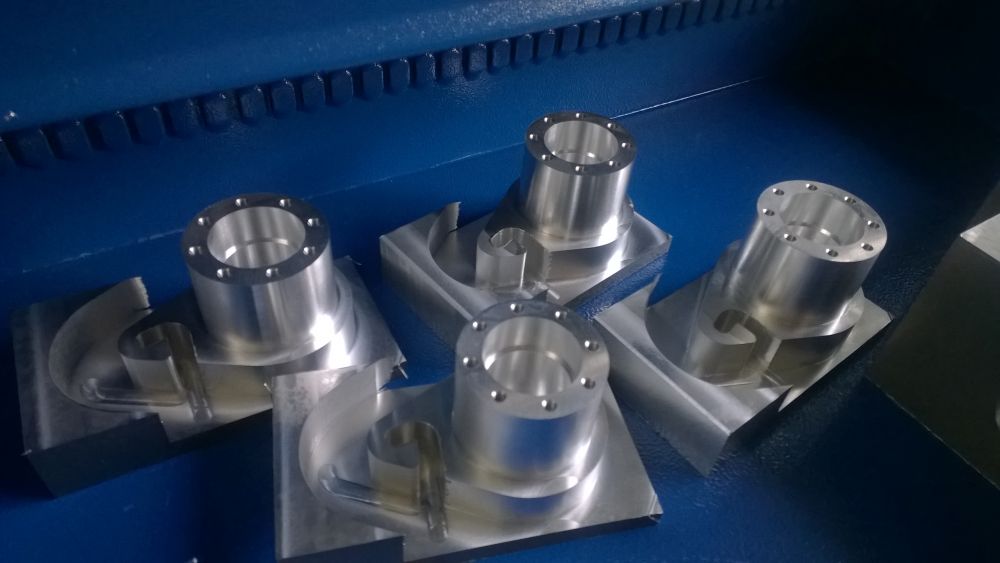

Auch hab ich am Samstag mit den Lagerblöcken begonnen, die sind dann hoffentlich in den kommenden Tagen fertig

Gruß
Dennis



[Dennis2581]

Mir ist noch was nützliches eingefallen.
Da man für den Transport die Beater demontieren muss (man kann auch die Feder aushängen) wären Memoryklammern recht praktisch.

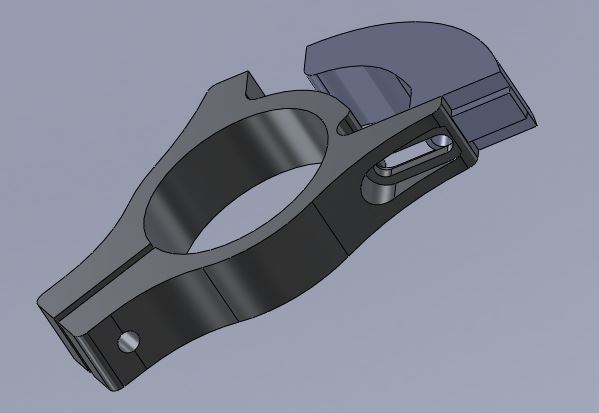

Da an der Beater Klammer keine gerade Auflagefläche ist, folgt die Kontur der Klemme der der Beaterklammer. Das hat noch einen Vorteil, der Beater kann sich nicht verdrehn bzw. ist bei der Montage bereits parallel zum Fell.

Gruß
Dennis



[bece]

Ganz großes Kino!
Respekt!



[Smelly]

Da an der Beater Klammer keine gerade Auflagefläche ist, folgt die Kontur der Klemme der der Beaterklammer. Das hat noch einen Vorteil, der Beater kann sich nicht verdrehn bzw. ist bei der Montage bereits parallel zum Fell.



[Limerick]

... eine gute Überlegung! Ich habe mich schon mehrmals gefragt, wieso der Beaterhals z.B. kein Achtkantgestänge ist.Denn wo und wann ist man darauf angewiesen, den Beater nicht parallel zum Fell auszurichten?

Alles Liebe,

Lim



[madMusician]

bei krummen Takten wie 3/4 oder 17/16?



[smartin]

Ich würde vorschlagen kein Zugfedersystem zu nehmen, sondern mal über eine Umsetzung mit einer Druckfeder nachzudenken. Zugfedern sind etwas undirekter.

TRICK verwendet ja zum Beispiel ein Druckfedersystem. Vielleicht gibts dort Inspiration.

Aber wenn Du lieber Zugfedern magst, dann versteh ich das natürlich

WIE bzw. WO genau willst Du denn die Einzelteile fertigen/lassen?



[madMusician]

sorry, aber ich glaube, du hast die letzten vier Seiten nicht gelesen? Die Teile sind beinahe alle fertig......



[Bacchus#777]

WIE bzw. WO genau willst Du denn die Einzelteile fertigen/lassen?

Einfach mal den ganzen Thread lesen.



[ColdDayMemory]

@ Dennis 2581: Du bist ein Tier!!!!
Sieht alles sehr schön aus. Viele Details, die sehr durchdacht wirken. Hoffentlich wird die Maschine auch genau so wie du sie dir vorstellst.
