6 poliger Midi Stecker?

[MeToZ]

Hallo,

ich bin auf der Suche nach einem 6-poligen midi Stecker und einer passenden Buchse dazu, kann diese(n) jedoch nirgends finden.
Weis jemand von euch vielleicht wo sich so etwas ordern lässt?

(Der Stecker wird für die Steuerung eines Randall RG 50 TC Amps vom Rack aus gebraucht.)

Ich hoffe ihr könnt mir weiterhelfen.

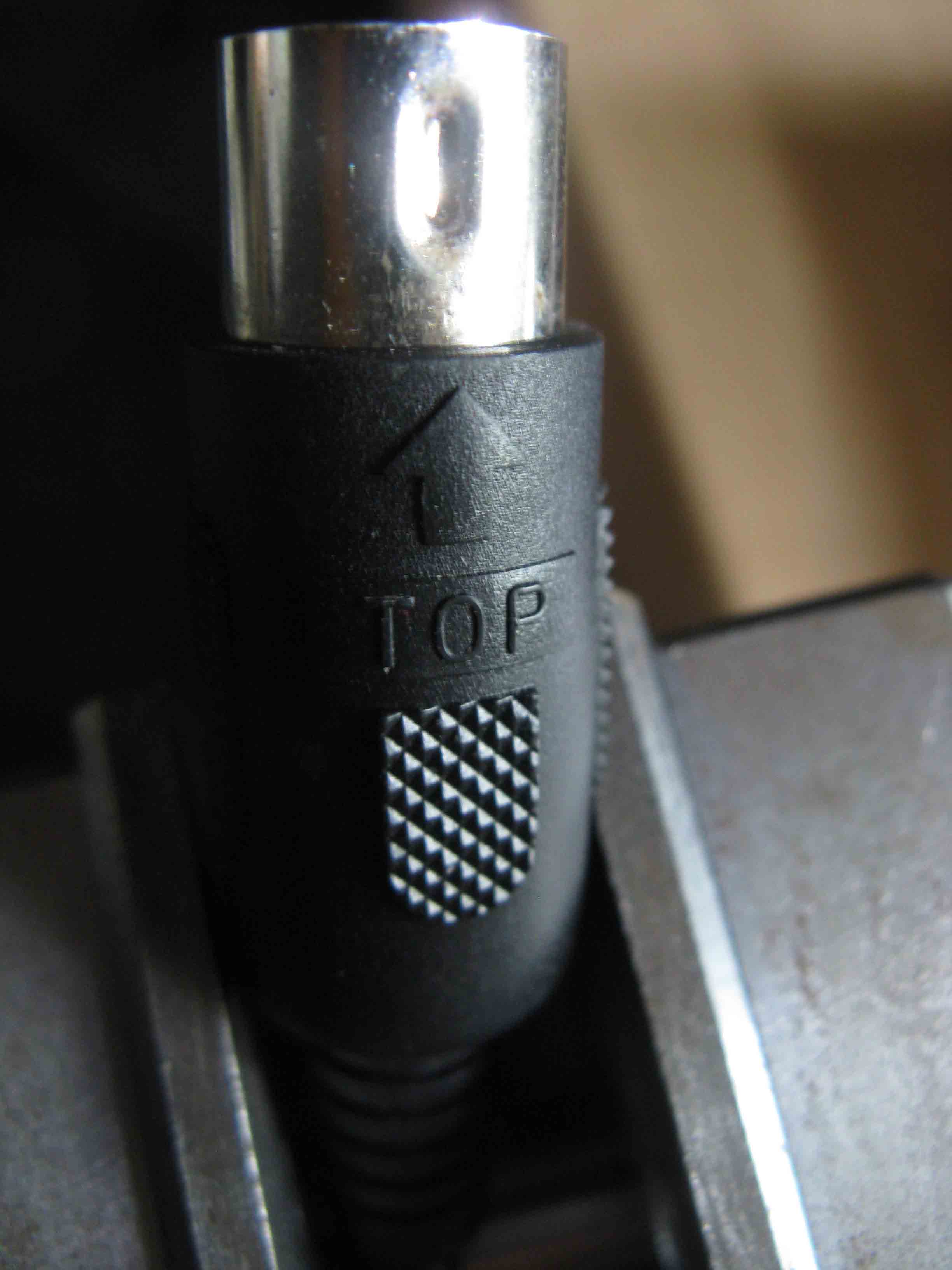

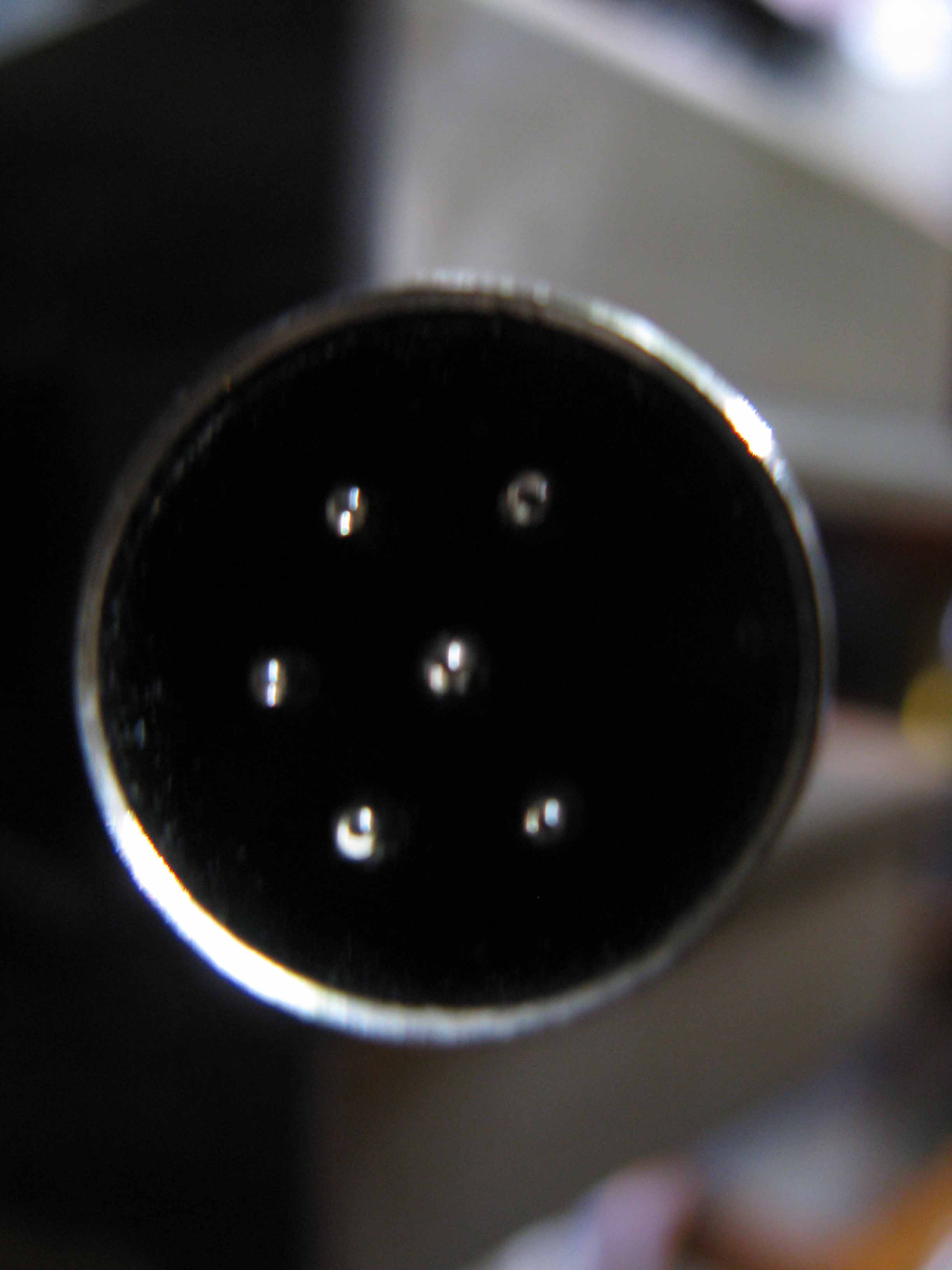

Im Anhang habe ich zwei Bilder wie der Stecker aussehen sollte.

ein Hinweis noch: es handelt sich dabei nicht um einen 6 Poligen XLR Stecker...

Gruß
Andi



[Absint]

Din-Steckertypen

Midi-Stecker an sich gibt es nicht. Man verwendet einfach meistens 5-pol Din-Stecker und -Buchsen dafür. Du kannst Midi auch über USB, Klinke oder sonstwas übertragen. Vielleicht kannst du mit dieser Information etwas mehr anfangen und im örtlichen Elektronikfachhandel nach einem 6-pol Din-Stecker fragen.



[MeToZ]

Danke, hab endlich den richtigen Stecker gefunden... Conrad sei dank...

hatte nicht gewusst, das es sich dabei um "DIN-Stecker" handelt.

hatte immer nur nach "MIDI Steckern" gesucht, weil in der Email des Herstellers folgendes Stand:

The cable is a 6 pin midi cable



[5daysWeekend]

hi,

wie hast du denn randall steuerbar gemacht? hab da auch das dicke problem

Bist du mit dem Stecker auf klinke gegangen?

Grüße



[riddler]

Man kauft sich so einen 6-poligen Din-Stecker und lötet da dran dann Klinken oder Klinkenbuchsen - von da aus kann man dann in einen normalen Fusschalter oder Midi-Switcher (oder G-Major, Midi-Looper, MIDI Leiste mit Relais - was man halt hat).

Hier istn Schaltplan vom original Fusschalter:
https://www.musiker-board.de/vb/userthreads/176145-randall-userthread-181.html#post3957217



[5daysWeekend]

Danke schonmal sehr hilfreich.

reicht es dann also, wenn ich an den Sechspoligen Stecker auf PIN1 eine Klinke anlöte, wenn ich nur diese Funktion (channelswitch) nutzen möchte?

Welchen Pin brauche ich noch? Masse denke ich mal oder?
Mono klinke reicht?

Grüße



[riddler]

Alles richtig



[5daysWeekend]

Sehr schön...

Geht nämlich darum, dass ich mit dem GT-8 switchen möchte.
Das hat leider nur einen Klinkenausgang :-(

Muss ich mich auf den Chan-Switch beschränken...

Mal schauen wo ich die steckerchen alle auftreibe...

Danke bis hier
