7025 Fehler im Datenblatt??

[HIFI-KILLER]

Bastel gerade einen Röhrentester...

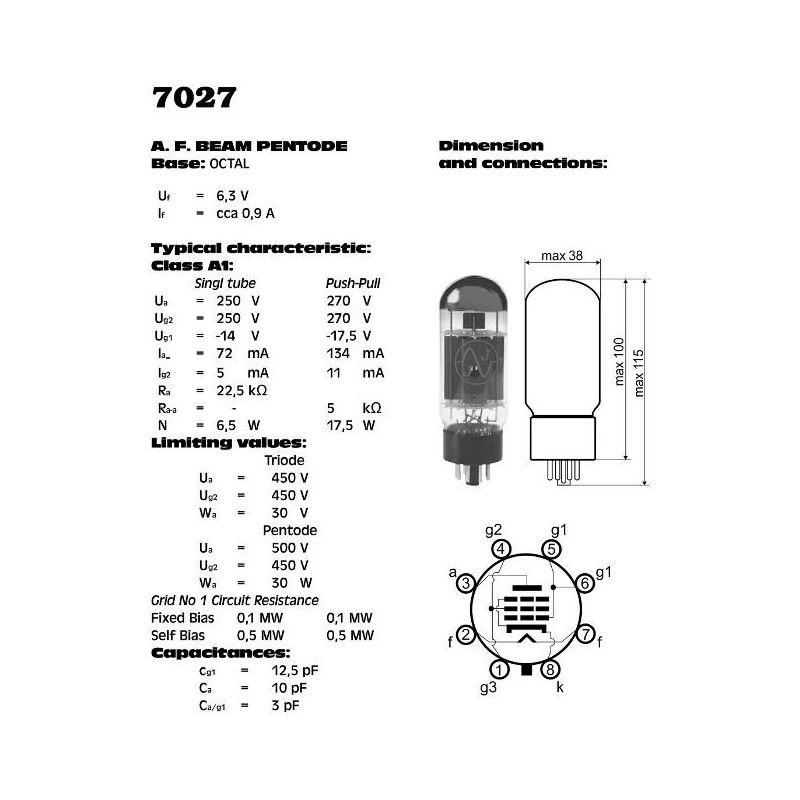

Stimmt die Sockelbelegung an pin 1 ?
was ist richtig, die Zeichnung oder die Benennung ?



[Stratspieler]

Einfach etwas über Röhrentechnik bzw. Funktionen der Gitter in einer Röhre nachdenken. Und noch etwas Geschichtswissen zu den Röhren dieser Gattung hinzunehmen. Dann zur Kontrolle googeln.

Die 7027 ist die Weiterentwicklung der 5881 bzw. 6L6GC.

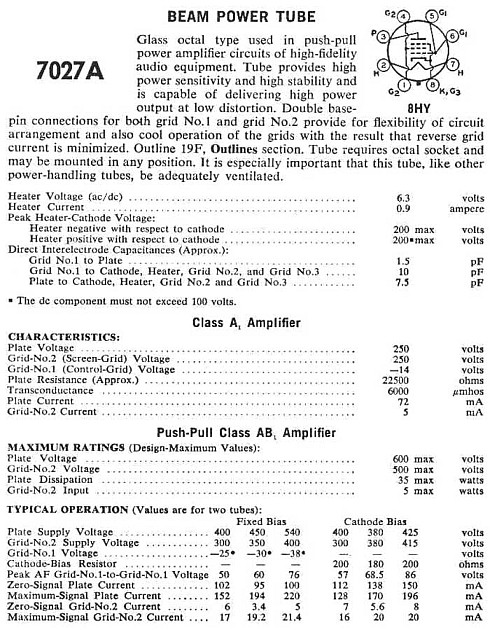

G3 ist ein Bremsgitter und das kann niemals mit dem Schirmgitter verbunden sein. Also entweder Pin 8 = k, g3 oder aber g3 ist separat herausgeführt, wie z.B. bei den EL34. Da aber die 7027 im Gegensatz zur EL34 keine Pentode, sondern eine Tetrode ist, kann nur gelten, dass Pin 8 = k, g3 ist und Pin 1 = g2 ist.

=>

Wer auch immer die obenstehende Zeichnung gemacht hat, hat bei der Beschriftung der Sockelstifte geschlafen, da die Beschaltung der Röhre eindeutig ist.



[bluesfreak]

Kleine Nebenbemerkung: The Threadtitel spricht über 7025, das Problem betrifft aber ne 7027...
7025 = 12AT7 = Doppeltriode = Vorstufenröhre während 7027/7027a eine BeamPower Tetrode ist....



[HIFI-KILLER]

Kleine Nebenbemerkung:

ja, da hab ich gepennt! so ist das mit dem Datenblatt wohl auch passiert.


danke Meister, dann hab ich das richtig verkabelt! das Datenblatt ist von http://www.tubeprofi.com/de/7027a-7591s-7591a/99-7027a-jj.html

gibts noch mehr Oktalsockelbelegungen für Gitarrenverstärkerendröhren?
die EL34 hab ich auch schon mit einbezogen.



[InTune]

Kleine Nebenbemerkung: The Threadtitel spricht über 7025, das Problem betrifft aber ne 7027...

ach, es sind also sogar 7027 Fehler im Datenblatt und ich dachte 7025 sind schon ne Menge...



[Stratspieler]

...gibts noch mehr Oktalsockelbelegungen für Gitarrenverstärkerendröhren?...

Kollege HiFi-Killer, mit allem Verlaub und bei allem Respekt: die Frage ist jetzt wirklich ernst gemeint, oder? Wer hier die ansonsten üblichen und bekannten Endröhren mit Oktalsockel (von denen mir spontan schon mal drei dazu einfallen) nicht mal wenigstens verbal als bekannt mit aufführt, obenstehend bereits die Bezeichnungen verwechselt hat, mich hier auch noch flapsig mit "Meister" tituliert und dann "einen Röhrentester basteln" will... Der hat offenbar ein gesundes Selbstvertrauen, aber desavouiert sich irgendwie selbst.



[HIFI-KILLER]

ach , oder ups
(oder beides)
die KTxx, 6x6(auch ähnliche) und EL/6CA7 sind alle berüchsichtigt und bis auf g3 alle gleich und kompatibel
Umschalter für Heizung und Sockelbelegung, Anodenspannung und g2, jeweils selektiv (einzeln)
g1 mit Poti und Spannungsanzeige.
Spannungsanzeige und Strom für jeweils alles.

hat auch schon super funktioniert bis die defekte KT77 mich etwas zurüchgeworfen hatte (Qualm und batsch)!

für PL und dergleichen sind keine möglichkeiten vorgesehn.
auch die EL509 wird nicht einbezogen.

flapsig mit "Meister"

nicht flapsig, sondern Respektvoll!!!



[HIFI-KILLER]

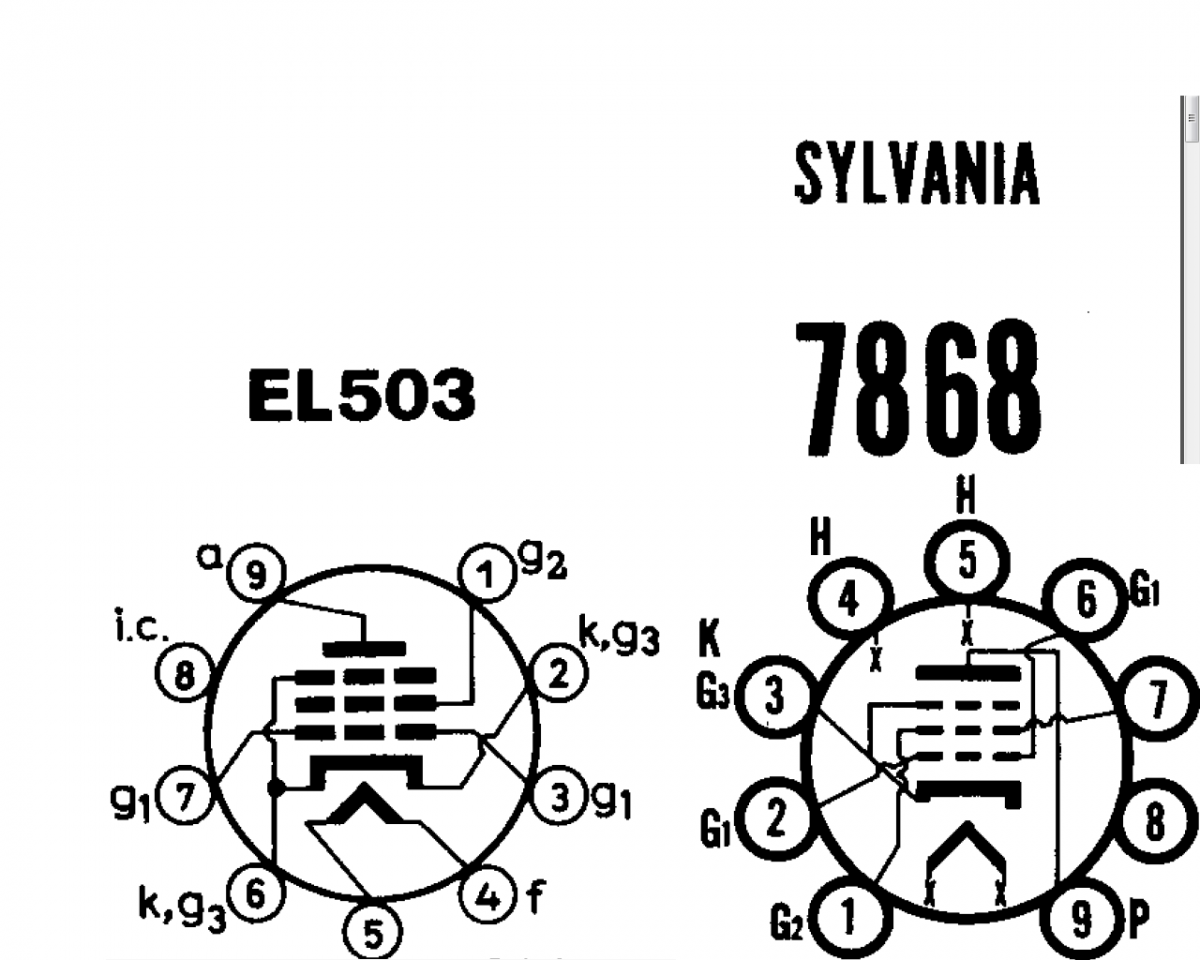

El 503 und 7868 sind vorgesehn. ( umschaltbar)

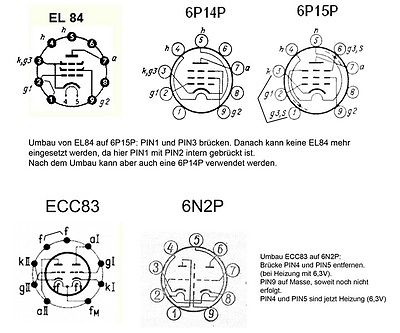

auch für die EL84 und ihre Russischen freunde!
( g1 nur auf pin 2 und pin 3 mit pin 6 verbinden und es passen alle drei ! )

Vorstufenröhren stehen erst mal hinten an, vieleicht über Adapter oder seperates Gerät
